滤波器,双工器技术培训基本原理
《滤波器原理简介》PPT课件
9
谐振器模型（过滤单元）
左图为单个谐振腔的电场模型及其等 效电路原理图。
图为不带圆盘的谐振杆的圆腔谐振器， 谐振杆顶部与盖板形成的电容，可以 理解成等效电路中的端接电容。
等效电路中的谐振频率计算公式为：
f 1 2 LC
为谐振杆加入圆盘，相当于 加大了端接电容，圆盘越大，电 容越大，谐振频率越低；
容飞结构 感飞结构
右上图的感飞/ 容飞位置上，若加 入容飞结构则实现 容飞，加入感飞结 构则实现感飞；
右下图的对称 飞位置上加入容飞 结构，可实现对称 飞，加入感飞结构 不能形成零点。
调试中，感飞 太强/弱，可以通过 勾/压飞杆来改变飞 杆强度；容飞或对 称飞太强/弱则需要 打开盖板，减短/加 长飞杆。
通常的带通滤波器具有左 图所示的结构： 抽头：将外部输入信号馈 入滤波器或者将经过滤波器 的信号导出。 谐振腔：形成通带内的谐振 点； 耦合窗口：在谐振腔之间传 输电磁信号，同时调整成不 同的耦合度，以满足滤波器 设计的需要； 感飞，容飞，对称飞：形成 通带外的传输零点（即抑制 点）
6
带通滤波器的水池模型
每个谐振腔有各自的谐振频率， 当相邻的两个腔发生耦合时，其谐 振频率相互“排斥”，耦合越强， “排斥”效果越明显，如左下图所 示。
所以，若将所有的耦合螺杆都 往里进，则通带带宽变宽。
13
相邻耦合两腔电场分布图
14
相邻耦合两腔磁场分布图
15
相邻耦合两腔表面电流分布图
16
带通滤波器的飞杆（额外水闸）
7
滤波器抽头模型（阀门）
抽头为带通滤波器的馈电
装置。其结构关系到馈电强
滤波器调试基本原理
次抑制主要受飞杆控制，当这种抑制不合格时，必须配合飞杆的调试
来调节，调试方法前面已经作具体讲解。
另外当Rx或Tx涉及到多个飞杆时，应先找准每一个飞杆所压抑制的位
置，然后遵循先将远端抑制调合格，然后逐步将近端抑制调合格。另外，
调试时，也可以采取牺牲远端抑制来顾全近端抑制的调试方法。
a
14
d)带内波动的调试方法
a
4
1.2.2 调谐杆：
公式：f=
其中：f代表频率，L代表电感（调谐杆）,C代表电容 （谐振杆）.
由上公式可以得出： 调谐杆往里进越深，L值越大，f越小。 调谐杆往外退越多，L值越小，f越大。 由此所有调谐杆往里进，通带向左移，相反所有调 谐杆外退，腔位就会整体由低偏向高频，通带向右移
a
5
1.2.3 耦合杆
方法：先将校准件连接仪表与待接物预热绿灯亮，然后按
CAL键2-PORT这时当前文件就会自动校准好，然后保持当前文件，该 文件就可以调用
校准件按类型分为：N型校准件和SMA型校准件 当产品接口是N型接口时一般选用N型校准件校准 当产品接口是SMA型接口时一般选择用SMA型校准件校准 另外，每一种产品的调试工艺文件都会有明确规定使用校准件， 我们在选用校准件时，必须调试工艺文件来执行。
调试基础知识培训
文件包含滤波器、双工器、 合路器的调试方法及仪表的
设置
a
1
一、双工器结构及调试方法 二、合路器的调试方法 三、设置仪表
a
2
1.1 双工器的组成
低端滤波器（Rx）也叫接收端，高端滤波器(Tx) 高端滤波器也叫发射端，共用 一个天线端口(ANT) 组成，如图1所示。
Rx 1点 4点
Tx
a
滤波器调试基本原理
a
13
c)带外抑制调试方法（通带两边抑制指标）
通带两边近带抑制（也叫边带抑制）调试方法:
调试时先将通带右边带抑制调试合格，再将通带左边带外抑制调试好。
为了通带两边带外抑制变好，首先必须确保通带两边没有带外腔，关于
带外腔的判定和调试方法前面已经作具体讲解。
11
b)左边收腔方法：
退Tx抽头腔（或ANT-Tx抽头腔），观察通带左边 和驻波比左边的变化，变化的现象会如右边收腔的现象一样， 如果有腔，则先将Tx抽头腔（或ANT-Tx抽头腔）还原，然后依 次从Tx抽头腔（或ANT-Tx抽头腔）耦合杆开始往外退，直到左 边腔位调入通带内。
一般情况，如果通带两边没有腔位时，进退抽头通带会 整体上下移动，不会出现有一腔往上升的现象。
一般情况下是先通过调试调谐杆将右边驻波调下来，再通过调谐 调谐杆将右边驻波比跳下来，调驻波比时一定不能性急，要心平气和， 循序渐进，先右边再左边，最终达到指标要求。另外，还有一种调驻 波比 的方法，那就是借助飞杆腔（特别是容飞）调驻波比，当调试飞 杆时，右边驻波比变好左边变差翘起，这时配合该飞杆腔旁耦合杆将 左边驻波比调好。
1.3.1高端收腔方法（先右后左）
a)右边收腔方法：
方法1、进Tx抽头腔，观察通带右边和驻波比右
边变化，通带右边是否有腔外带内升，驻波比右边出现有波谷，
如果有则依次进第二，第三····调谐腔，将该带外腔调入通带内，然
后退Tx抽头腔，使驻波比变好
方法2、进ANT-Tx抽头第二腔,若第二腔为飞杆腔
则顺沿至第三腔，a 方法与方法1一样。
a
7
调技巧：感飞进抑制变好，说明该飞杆偏弱则退旁边耦合杆
感飞退抑制变好，说明该飞杆偏强则进旁边耦合杆
滤波器的基本原理和应用
滤波器的基本原理和应用滤波器是电子领域中常用的一个设备，它具有将特定频率范围的信号通过，而阻塞其他频率范围的信号的功能。
滤波器在通信系统、音频处理、图像处理等领域都有着广泛的应用。
本文将介绍滤波器的基本原理和应用，以帮助读者更好地理解和使用滤波器。
一、滤波器的基本原理滤波器的基本原理是基于信号的频域特性进行筛选和处理。
它通过在不同频率上具有不同的传递特性，来选择性地通过或阻塞信号的特定部分。
滤波器可以根据其频率响应分为低通、高通、带通和带阻四种类型。
1. 低通滤波器（Low-pass Filter）低通滤波器的作用是通过低于截止频率的信号，并阻塞高于截止频率的信号。
它常被用于音频系统和图像处理中，去除高频噪声和细节，保留低频信号和平滑部分。
2. 高通滤波器（High-pass Filter）高通滤波器的作用是通过高于截止频率的信号，并阻塞低于截止频率的信号。
它常用于音频系统和图像处理中，去除低频噪声和背景，保留高频信号和细节。
3. 带通滤波器（Band-pass Filter）带通滤波器的作用是通过特定的频率范围内的信号，并同时阻塞低于和高于该频率范围的信号。
它常被用于通信系统中的频率选择性传输和音频系统中的音乐分析。
4. 带阻滤波器（Band-stop Filter）带阻滤波器的作用是阻塞特定的频率范围内的信号，并同时通过低于和高于该频率范围的信号。
它常被用于滤除特定频率的干扰信号，如电源噪声和通信干扰。
二、滤波器的应用滤波器在电子领域中有着广泛的应用，下面将介绍一些常见的应用场景。
1. 通信系统中的滤波器在通信系统中，滤波器起到了筛选信号和抑制噪声的作用。
接收端常使用低通滤波器，以去除接收到的信号中的高频噪声和干扰。
而发送端常使用高通滤波器，以去除发送信号中的低频噪声和背景。
带通滤波器和带阻滤波器则常用于频率选择性传输，如调频广播、调频电视等。
2. 音频系统中的滤波器在音频系统中，滤波器用于音频信号的处理和音乐分析。
滤波器双工器简介..
◆SAW、BAW和FBAR滤波器采用半导体制造技术 制造，使用光蚀刻工艺产生精细图案，而MEMS滤 波器采用这些工艺形成三维结构。所有这些滤波器 都可以小至2x2mm，虽然在电源处理能力方面有所 限制。SAW、BAW和FBAR滤波器通常用于蜂窝通 信手机，工作频率最高约为3GHz。MEMS滤波器 的工作频率有可能做到18GHz以上。 ◆fbar滤波器是 film bulk acoustic resonator滤波 器的简称，译为薄膜腔声谐振滤波器，基本结构：
●双工器是由两个滤波器组成的单元,是三端 口网络。超过三端口的多端口网络为多工器 。 滤波器1
端口1 端口2
滤波器2
端口3
●双工器的指标 • a 工作频率及带宽 • b 隔离度 • c 插入损耗 • d 频率稳定度 • e 特性阻抗，最大输入功率 • f 驻波比 • g 回波损耗
a、工作频率及带宽 双工器的工作频率范围应当不窄于应用对象本身的 工作频率范围。 通常我们所说的带宽，是指无线电话机配上双工器 后接收机的输入带宽和发射机的输出带宽。 对于双工器来讲，即是两个等效带阻滤波器的阻带 带宽，而不是取决于通带带宽。从其频率响应曲线 上看，即是两个阻带在一定衰减量时的频率范围
因为这些GND Pin 若没接地，基本上就只是 金属罢了， Tx Pin / Ant Pin 会以耦合的方式 去干扰Rx Pin。因此GND Pin 要连起来
特别注意的是，不要忽略那句 ”多打Via”
由上图可知，GND Pin 没接地，基本上就只是金属，若没打 Via，就算GND Pin连起来，ANT Pin 一样可以透过耦合的方 式去干扰Rx Pin，而且GND Via 要打越多越好，因为Via 有 等效电阻，Via 打越多，等同于越多电阻并联，而电阻是越 并越小，换言之，Via 越多，其阻抗就越低，那么Noise 就 越会流到Main GND，而不会去干扰Rx Pin。

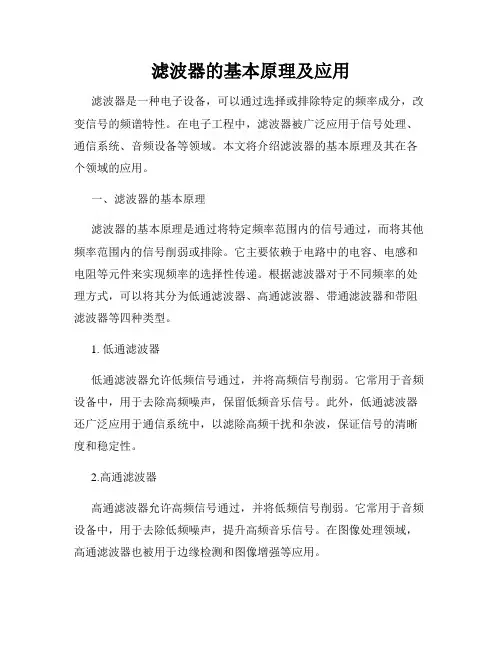

滤波器的基本原理及应用
滤波器的基本原理及应用滤波器是一种电子设备，可以通过选择或排除特定的频率成分，改变信号的频谱特性。
在电子工程中，滤波器被广泛应用于信号处理、通信系统、音频设备等领域。
本文将介绍滤波器的基本原理及其在各个领域的应用。
一、滤波器的基本原理滤波器的基本原理是通过将特定频率范围内的信号通过，而将其他频率范围内的信号削弱或排除。
它主要依赖于电路中的电容、电感和电阻等元件来实现频率的选择性传递。
根据滤波器对于不同频率的处理方式，可以将其分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等四种类型。
1. 低通滤波器低通滤波器允许低频信号通过，并将高频信号削弱。
它常用于音频设备中，用于去除高频噪声，保留低频音乐信号。
此外，低通滤波器还广泛应用于通信系统中，以滤除高频干扰和杂波，保证信号的清晰度和稳定性。
2.高通滤波器高通滤波器允许高频信号通过，并将低频信号削弱。
它常用于音频设备中，用于去除低频噪声，提升高频音乐信号。
在图像处理领域，高通滤波器也被用于边缘检测和图像增强等应用。
3.带通滤波器带通滤波器允许特定频率范围内的信号通过，而将其他频率范围内的信号削弱。
它广泛应用于无线通信系统中，用于接收或发送特定频段的信号。
此外，带通滤波器还被用于调音台、电视调谐器和无线电接收机等设备中。
4.带阻滤波器带阻滤波器将特定频率范围内的信号削弱，而将其他频率范围内的信号通过。
它常用于抑制特定频率噪声或干扰信号。
在音频放大器和无线电发射机等设备中，带阻滤波器被用于消除杂音和干扰。
二、滤波器的应用领域滤波器在电子工程中有着广泛的应用，以下是几个常见的领域：1.音频设备音频设备如音响系统、耳机等通常会使用滤波器来调整音频信号的频谱特性。
通过采用不同类型的滤波器，可以实现低音增强、高音增强、降噪等音效处理。
2.通信系统在通信系统中，滤波器被用于滤除噪声、杂波和干扰信号，提高通信质量。
无线通信系统、调制解调器、数字通信系统等都需要滤波器进行信号处理和调节。
双工器的工作原理
双工器的工作原理一、引言双工器是一种电子设备，可以实现在同一信道上同时传输和接收信号。
它广泛应用于通信领域，如无线电通讯、卫星通讯、光纤通讯等。
本文将介绍双工器的工作原理。
二、双工器的定义双工器是一种能够同时进行发送和接收的设备，它可以将一个信道分成两个方向，使得两个方向的信号可以同时传输而不互相干扰。
三、双工器的分类根据不同的应用场景和技术特点，双工器可以分为以下几类：1. 无线电双工器：主要用于无线电通讯中，将天线与收发机连接在一起。
2. 光纤双工器：主要用于光纤通讯中，将光纤与发射机和接收机连接在一起。
3. 卫星双工器：主要用于卫星通讯中，将地面站与卫星连接在一起。
四、双工器的原理1. 无线电双工器原理：无线电双工器主要由三部分组成：天线、滤波器和耦合装置。
当发射机发出信号时，信号通过耦合装置进入天线并发射出去；当信号到达天线时，它通过耦合装置进入滤波器，滤波器会将接收机所需要的信号通过，而将发射机的信号阻挡掉，从而实现发送和接收的分离。
2. 光纤双工器原理：光纤双工器主要由两部分组成：耦合器和光学滤波器。
当发射机发出光信号时，信号通过耦合器进入光纤并传输出去；当信号到达双工器时，它通过耦合器进入光学滤波器，滤波器会将接收机所需要的信号通过，而将发射机的信号阻挡掉。
这样就实现了发送和接收的分离。
3. 卫星双工器原理：卫星双工器主要由两部分组成：上行通道和下行通道。
上行通道是地面站向卫星发送数据的通道，下行通道是卫星向地面站发送数据的通道。
在卫星上，上行与下行之间采用频率隔离技术实现分离。
五、双工器的应用1. 无线电双工器应用：无线电双工器广泛应用于无线电通讯中，在手机、对讲机、车载电台等设备中都有应用。
2. 光纤双工器应用：光纤双工器广泛应用于光纤通讯中，如光纤局端、广域网、数据中心等。
3. 卫星双工器应用：卫星双工器广泛应用于卫星通讯中，如卫星电话、卫星电视等。
六、总结双工器是一种能够实现在同一信道上同时传输和接收信号的设备，它可以将一个信道分成两个方向，使得两个方向的信号可以同时传输而不互相干扰。
双工器定义和工作原理
什么是双工器什么是双工器双工器是异频双工电台，中继台的主要配件，其作用是将发射和接收讯号相隔离，保证接收和发射都能同时正常工作.它是由两组不同频率的阻带滤波器组成，避免本机发射信号传输到接收机。
一般双工器由六个阻带滤波器（陷波器）组成，各谐振于发射和接收频率。
接收端滤波器谐振于发射频率，并防指发射功率串入接收机，发射端滤波器谐振于接收频率。
有些双工器不标发射和接收端而只标LOW和H IGH ,如某双工器L OW=450, HIGH=460, 表示LOW端可联接４５０兆接收机HIGH端联接４６０兆发射机，也可将LOW端联接４５０兆发射机,HIGH端联接４６０兆接收机，收发频率可颠倒使用，但是不能将发射频率４６０的机器接置双工器４５０兆一端以免损坏电台和双工器。
双工器选用：应根据电台发射接收频率定制双工器。
４００兆收发频率差10MHZ双工器的工作带宽在＋－２５０kHZ可保证隔离度９０db左右，单频点工作隔离度可达１２０db..当使用频率超过双工器额定带宽时，收发隔离度将急剧下降发射驻波增大，接收电路因受发射部分影响灵敏度下降不能正常工作。
业余无线中转台U段一般收发差５兆HZ 使用的双工器采用窄带设计，可保证隔离度不下降但工作带宽变窄为＋－１００KHZ. 实践证明使用双工器比用两颗天线收发效果要好。
双工器的原理双工器的结构双工器，又称天线共用器，是一个比较特殊的双向三端滤波器。
双工器既要将微弱的接受信号藕合进来，又要将较大的发射功率馈送到天线上去，且要求两者各自完成其功能而不相互影响一般的双工器由螺旋振腔体构成，由于其工作频率高，分布参数影响较大 常做成一个密封套体，各信号馈线均用屏蔽效果较好的同轴电缆 腔体形材也要求一定的光洁度，为利于散热，外观常为黑色，三个信号端一般采用标准高频接插件Ｑ９或Ｌ１６型高频插座无线通讯对双工器的要求双工器用于移动通信和在野外作为无人值守的中转台工作，其本身就决定了它的使用环境和工作条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.滤波器原理
1.1 概述
滤波器是通信工程中常用的重要器件，它对信号具有频率选择性，在通信系统中通过或阻断，分开或合成某些频率的信号。
在微波系统中通常需要把信号频谱中有用的几个频率信号分离出来而滤除无用的其他频率信号，完成这一功能的设备称为滤波器。
滤波器在无线通信设备中相当重要，在射频有源电路中输入输出的各级之间普遍存在。
它是一种选频装置，允许输入信号中的特定频率成分通过,同时抑制或极大地衰减其它频率成分(又称此频带为阻带)。
考虑一双端口网络（如图1.1所示）。
设从一个端口输入一具有均匀功率谱的信号，信号通过网络后，在另一端口的负载上吸收的功率谱不再是均匀的，这就是说，网络的输出具有频率选择性，这便是一个滤波器。
图1.1 滤波器框图
通常采用工作衰减来描述滤波器的幅值特性，即
10lg in
A
L
P
L
P
(1.1)
式中，
in
P和L P分别为输出端接匹配负载时滤波器输入功率和负载吸收功率。
根据衰减特性不同，滤波器通常分为低通，高通，带通和带阻滤波器，图3与图4给出了各种滤波器的集中电抗梯形电路及其相应的衰减特性，从衰减特性便可判别出滤波器的类型。
骤然看来，这四种电路结构是很不相同的，似乎各自应有各自的设计方
法。
其实不然，通过一些数学方法，人们可以把这四种滤波器电路结构完全统
一起来，这里用到的数学方法叫作“频率变换”。
应用频率变换法，其它三种
滤波器都可以看作低通滤波器；在设计时，先从它对应的低通滤波器着手（因
为这样简单得多），在获得低通滤波器的设计数据以后，再用频率变换法，求得
所要设计的滤波器的数据。
因为这个关系，满足设计技术要求的低通滤波器称
为“母型滤波器”或“原型滤波器”（prototype)。
1.2 归一化低通原型滤波器
集总元件低通原型滤波器（简称低通原型）是用现代网络综合法设计微波滤
波器的基础，各种低通，高通，带通和带阻微波滤波器的传输特性基本上都是根
据此原型特性变换而来。
正因如此，才使滤波器的设计得以简化，精度得以提高。
理想的低通滤波器的衰减特性如图 1.3(a)所示，即在0ω=到1ω的频率范
围内，衰减为零，称为通带 ; 在ω>1ω的范围内衰减为∞，称为阻带，ω表示角
频率，1ω称为截止频率。
显然这种理想的滤波特性，用有限个元件的电抗网络是
无法实现的，因为有限元件数的电抗网络的衰减特性一定是连续函数，不可能在
某一频率上突跳。
实际的滤波器只能逼近理想滤波器的衰减特性，因此，在终合设计滤波器时，
首先要确定一个逼近理想衰减特性的衰减函数()A L ω，然后再根据这个逼近函数
综合具体的电路结构来。
选取逼近函数首先应满足下面两个性质：
（1）()0()A L dB ω≥。
因为滤波器是无源网络，L in P P ≤，所以 10lg 0in A L
P L P =≥ (2) 2()10lg 1()A L P ωω⎡⎤=+⎣⎦ (1.2)
滤波器网络是无源网络，因此222211111S S =-=-Γ，而2()ωΓ是ω的偶函数
于是 221
()10lg 10lg 1()1()A L P ωωω⎡⎤==+⎣⎦-Γ (1.3)
在满足上述二个性质的基础上，再考虑到电路的可实现性就可确定逼近函
数。
实用中，最广泛使用的逼近函数有三种，相应滤波器为：最平坦型，切比雪
夫型和椭圆函数型，最平坦型的衰减特性如图1.3(b)所示。
（a ）理想特性 （b ）最平坦型逼近
（c ）切比雪夫型逼近 （d ）椭圆函数型逼近
图中示出一种双终端低通原形滤波器的梯形电路，g 0,g 1,g 2,…g n ,g n+1是电路中
各元件的数值，它们是由网络综合法得出的。
网络综合法就是首先把传输系数t
（或其他转移函数）确定为复平面上的函数，由此求出复平面上的输入阻抗。
然
后把该输入阻抗表示成连分数或者部分分式，从而得出电路元件的数值。
低通原型滤波器的电路
在上图中（a ）和（b ）两电路互为对偶，两者都可用作低通原型滤波器，其响
应相同。
由于该电路是可逆的故既可以把左边的电阻看成信号源的内阻，也可以
把右边的电阻看成信号源的内阻。
图中各元件的物理意义如下：
=-=1|n k Gk ⎝
⎛或并联电容串联电感 g0=⎪⎩
⎪⎨⎧=='0('11'0('11G L g R c g 号源的电阻即电感输入），则为信若号源的电阻即电容输入），即为信若
按照上述意义，不管图中的哪种电路为低通原型，其元件的数值不变。
1.3切比雪夫低通原型滤波器
下图所示的切比雪夫低通原型滤波器的衰减特性，其数学表达式为 ⎭
⎬⎫⎩⎨⎧⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛+=-'cos cos 1lg 10)'(12w w n w L A ε ()⎭
⎬⎫⎩⎨⎧⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛+='cosh cosh 1lg 10'22w w n w L A ε
11010-=⎪⎭⎫ ⎝⎛A r L ε
式中的L Ar 是通带内衰减最大值。
这种特性阻抗同样可以用图 的梯形电路来
实现。
式中的n 就是该电路的电抗元件数目。
若n 为偶数，则响应内L A = 0的频率有2n 个；若n 为奇数，则L A = 0频率有2
1+n 个。
实际设计中，可根据所给的响应特性求得n 如下：
()w n A r a L l π2cosh 110110cosh 11.01.01
----≥ （取较大整数）
n 越大，阻带衰减曲线越陡，即选择性越好。
把切比雪夫低通原型响应与最平坦低通原型响应相比较，对于给定的通带衰
减L Ar 和电抗元件数目n ，切比雪夫滤波器的阻带衰减斜率比最平坦原型陡得多。
对于两端都接有电阻的双终端切比雪夫低通原型滤波器，设其通带波纹为L Ar ，
g 0 =1，w 1'=
1（归一化），则其他各元件的数值可以用下式来计算：
通过查表可以得到低通原型的值
2.滤波器双工器的技术指标
滤波器的主要技术指标：
（1）、频率范围
（2）、插入损耗
（3）、驻波比
（4）、带外抑制
（5）、隔离
(6) 时间延迟
（7）时间延迟平坦度
（8）功率容量
技术术语
通带频率范围：即滤波器通过或截止信号的频率界限。
一般可用截止频率来表示，也可用中心频率和相对带宽等相对值来表示。
插入损耗（或通带损耗）：即有用信号通过的能力，由滤波器残存的反射及滤波器元件的损耗所引起，也受限于传输媒质的固有Q值。
一般希望
尽可能小。
带外衰减（或阻带衰减）：即对不需要信号的抑制能力，一般希望尽可能大，并在通带范围内陡峭的下降。
通常取通带外与带宽为一定比值的某
一频率的衰减值作为此项指标。
寄生通带：为滤波器特有的指标。
由于分布参数频率相关的周期性，使得在设
计通带一定距离处又产生了通带（各通带中心频率之间呈整倍数关
系），即寄生通带。
一般来说，寄生通带所产生的响应与主通带的
相差甚远，无需特别考虑，但如果需抑制的频率正好落在寄生通带
内，则需特别考虑。
纹波：指通带内信号幅度的起伏程度，通常规定起伏的最大值和最小值之差。
时间延迟平坦度：过滤波器时的时间延迟的大小是不一样的，对于通带信号来说，这个时间延迟最大值与最小值的差值就是带内时间延迟平坦度。
功率容量：滤波器能够通过的最大的信号功率范围。
分为蜂值功率容量和平均功率容量。
平均功率容量与系统散热有很大关系。
而峰值功率容量与击穿电压有
关系，与结构设计有很大的关系。
双工器是把一个信号频谱分开成为两个频率范围的微波器件。
用于分离上下行信号，抑制不需要频段的信号，说的通俗一点就是由两个分离的滤波器组成的。
在无线通信中双工器是能使接收和发射端同时运做的重要器件。
在双工无线通信中采用分频多工系统，发射信号和接收信号的频带是分开，从而要求双工器区分开发射波和接收波而使发射器和接收器共享一个天线。
一般的双工器如下图所示：
上述由发射端滤波器、接收端滤波器和混合电路组成。
混合电路是为了减少发射端滤波器和接收端滤波器的互相影响而加入的相位调整电路，是由传输线、电阻、电容等电抗元件组成。
作者：袁廷婵。
