盾构管片拼装机原理及结构分析-陈国伟
盾构管片拼装机原理及结构分析
1.盾构管片拼装机简介
管片拼装机，又称举重臂，是一种设置在盾尾部位、可以迅速把管片拼装成确定形式的起重机械。
开挖后的隧道需要用洞外预制好的钢筋混凝土管片进行永久性支护，管片拼装机的作用就是将管片快速准确地安装到刚开挖的隧道表面，以支护隧道表面、防止地下水土的渗透和地表沉降，管片承担着盾构前进的推进反力。
盾构管片拼装机是一种典型的复杂机电液产品，是盾构成套装备系统的关键子系统之一（见图1），管片拼装机的功能直接影响到管片拼装质量和隧道施工的效率。
图1 盾构机上的管片拼装机
2.盾构管片拼装机工作原理：
管片拼装机将自动输片装置输送来的管片夹持锁紧，升降油缸提升管片，平移机构将提起的管片移到拼装的横断面位置，回转机构将该管片旋转到管片安装的径向位置，完成管片在隧道中的初步定位；再用偏转油缸、仰俯油缸和举升油缸的不同步伸缩微调定位，使待装管片的螺栓孔与前一环、前一片管片的螺栓孔同时对齐，当一环管片（一环管片衬砌通常由6～11块管片按一定顺序拼砌而成）安装完成后，用螺栓将环向及轴向相邻的管片按一定的力矩进行联接，完成管片的拼装（其示意图如图2）。
图2 管片拼装过程示意图
整个过程完全自动化，管片拼装机在空间内能完成6个自由度的无干涉运动：纵向直线运动(沿隧道轴线)、径向直线运动(隧道断面方向)、圆周方向回转运动(绕隧道轴线)及绕坐标系的三个姿态微调整转动（其示意图如图3），6个自由度分别由电液比例多路阀通过液压马达和液压缸来实现。
管片拼装机在实际施工中，一般按以下顺序拼装管片：供给管片→夹持锁紧管片→提升管片→初定位管片→微调管片→螺栓连接。
图3 管片拼装机六自由度示意图
3.盾构管片拼装机的结构
管片拼装机通常的型式有盘式和中心环式。
盘式拼装机一般以挡拖轮定位，中心环式一般以回转支承定位，由于中心环式具有定位精度高、结构相对简单等特点，主要用于中大型隧道断面管片安装，是目前主要的结构型式[2]。
环式管片拼装机主要由管片夹持部件、提升部件、平移机构、回转机构、螺栓联接装置、真圆保持装置等组成，其中主要部件如图4所示。
1．行走梁2．旋转盘体3．移动盘体4．液压马达5．提升横梁6．中心球关节轴承7．转动平台8. 偏转油缸9. 俯仰油缸10. 升降油缸
图4 管片拼装机结构图
3.1管片夹持部件
管片夹持部件由提升横梁、中心球关节轴承、扣头油缸、扣头持重座、扣头螺栓、扣头、偏转油缸、仰俯油缸等组成。
扣头螺栓预装在管片上，通过平移机构、回转机构和举升机构将管片装机上的扣头与扣头螺栓对位，再通过扣头油缸把管片紧紧地扣在扣头持重座上[3]；管片初定位后，仰俯油缸用来调整管片绕Y轴的仰俯角度，偏转油缸用来调整管片绕Z轴的偏转角度，摆动角度＜±3°。
管片夹持部件也有采用真空吸盘的方式将管片吸住，真空吸盘装置具有管片夹持简便、拼装平稳及碎裂现象少等优点，多应用在超大型盾构制作中。
3.2提升机构
提升机构主要由两根升降油缸组成，升降液压缸套筒固定在旋转盘体两侧，通过两根活塞杆的同步伸缩运动带动液压缸下方管片夹持部件的径向提升运动；管片初定位后，可通过改变两升降油缸的行程差（即差动）使管片绕X轴横摇，摆动角度＜±3°。
管片拼装机径向运动时运动范围较大，行程达1000 mm以上，径向定位精度要求高，运动惯量大。
3.3平移机构
平移机构布置在行走梁之上，可以沿着行走梁的导轨槽移动，平移机构由移动盘体、平移油缸、三个支座（前中后各一个）等组成。
通过平移油缸的伸缩使移动盘体及安装在其上的旋转盘体、管片夹持部件等沿行走梁的导轨槽作往复直线运动，从而使管片完成沿隧道轴向运动，轴向运动最大行程达2000 mm。
移动盘体作为旋转盘体的固定架，承受并传递旋转盘体的重量及管片负荷，在移动盘体上安装有驱动旋转盘体的马达。
行走梁用螺栓安装在盾尾，行走梁共两段，左右对称分布，其上分别布置导轨各一根；行走梁是形状狭长的导轨和承重载体，且属悬臂梁结构，故常采用变截面形状的箱梁结构改善受力。
3.4 回转机构
回转机构如下图5所示，它由液压马达，减速器、小齿轮、回转支承等零部件组成。
整个回转机构的动力传递过程是：液压马达→减速器→传动轴→传动小齿轮→回转盘体[4]，液压马达与减速器一体，回转盘体通过回转轴承安装在移动盘体上，小齿轮与回转轴承内齿圈啮合形成一级直齿圆柱齿轮传动，液压马达的输出扭矩和转速通过减速器传给小齿轮，再经小齿轮与回转轴承内齿圈的圆柱齿轮传动传给旋转盘体，从而驱动旋转盘体连同安装在其上的提升机构、管片夹持部件及管片作旋转运动，圆周回转角度±200°，在管片拼装机实际使用过程中，其中一个马达上安装有光电码盘传感器，用于周向定位，以便将管片精确安装到预定位置。
图4 管片拼装机回转机构图
3.5真圆保持装置
盾构向前推进时管片就从盾尾部脱出，管片受到自重和土压的作用会产生变形，当该变形量很大时，已成环管片与拼装环在拼装时就会产生高低不平，给安装纵向螺栓带来困难，真圆保持装置的作用就是使管片环在盾构推进后保持真圆度。
真圆保持装置支柱上装有上下
伸缩的千斤顶，千斤顶的上下两端装有圆弧形的支架，该支架可沿着动力车架的伸缩梁上轴向滑动；当一管环拼装结束后，就把真圆保持器移到该管环内，让千斤顶使支架撑紧管片环内圆表面，盾构推进后管片环保持真圆状态。
3.6螺栓联接装置
螺栓联接装置是将由管片拼装机定了位后的管片用螺栓联接在一起的装置。
这种联接装置在径向块与块之间螺栓联接(3根同时进行)用一台装置，而在轴向的环与环之间的螺栓联接则用两台装置。
如下图6所示。
图6 螺栓联接装置结构图
4．盾构管片拼装机技术发展趋势
目前，我国盾构施工中实现了管片移动的机械化，但是管片的对中、就位、拼装、螺栓联接等仍是靠人工作业进行管片拼装，存在劳动强度大、管片拼装效率和拼装质量较低的问题；而国外新型的管片拼装机已利用了激光技术、光学图像处理技术、伺服控制技术、传感检测技术及故障诊断技术等，使管片的安装定位更加准确、可靠、快速，管片拼装机必将向此全自动化的智能机器人方向发展。
参考文献：
[1] 薛备芳.我国盾构掘进机的现状和发展策略.世界隧道，1999 (6 )：26-31
[2] 梅勇兵，程永亮，王宇飞. 盾构隧道管片拼装技术的应用与发展建筑机械2010.02
[3] 管会生，黄松和，徐济平盾构管片拼装机设计研究矿山机械2005年第3期
[4] 李文福，盾构管片拼装机的结构分析山西建筑第5期2010.2。
盾构机的构造与工作原理通用课件
辅助设备
注浆设备
注浆设备用于填充隧道 管片与围岩之间的空隙 ，提高隧道的稳定性和
防水性能。
管片拼装机
管片拼装机用于拼装隧 道管片。它能够自动定 位和拼装管片，提高隧
道施工效率。
通风设备
通风设备用于提供新鲜 空气和排除隧道内的灰 尘和有害气体，保障施
工安全。
照明设备
照明设备用于提供足够 的照明，确保施工过程
切削原理
01
滚刀切削
利用滚刀对土体进行破碎和切削。
切削盘切削
利用切削盘对土体进行破碎和切削 。
03
02
齿刀切削
利用齿刀对土体进行破碎和切削。
软土切削
利用软土切削装置对软土进行切削 和输送。
04
04
盾构机维护与保养
日常维护
每日检查
对盾构机的关键部位进行日常检 查，包括刀盘、推进系统、注浆 系统等，确保各部件正常运转。
推进系统负责提供盾构机前进的动力。它 通常包括液压千斤顶和推进油缸，通过给 隧道施加压力，使盾构机前进。
支撑系统
排渣系统
支撑系统用于保持盾构机的稳定。它通常 包括支撑靴和支撑梁，在挖掘过程中支撑 隧道顶部和侧壁，防止隧道塌陷。
排渣系统负责将挖掘出的渣土排出。它包 括传送带和渣土箱，将渣土传送至隧道口 并装载到运输车辆中。
中的视线良好。
控制系统
监控系统
监控系统用于实时监测盾构机的运行状态和隧道施工情况，以便及时 发现和处理问题。
控制系统
控制系统用于控制盾构机的各项操作，如推进、切削、注浆等。它通 常采用自动化和智能化技术，提高施工效率。
通讯系统
通讯系统用于保障施工过程中的通讯联络畅通，确保信息传递及时准 确。
盾构机结构与性能分析及改进研究
盾构机结构与性能分析及改进研究盾构机是一种用于地下隧道和管道施工的重要设备，它具有高效、安全、环保等优点，被广泛应用于城市地铁、交通隧道、水利工程等领域。
本文将对盾构机的结构和性能进行分析，并提出改进研究的方向。
首先，我们需要了解盾构机的基本结构。
盾构机主要由盾体、刀盘、主驱动机构、推进系统、托盘输送系统、供电系统、控制系统等部分组成。
盾体是盾构机的主体结构，用于支撑和保护刀盘，同时也承受巨大的推力。
刀盘是盾构机破碎岩石和土壤的主要工具，具有多个刀具，能够旋转和推进。
主驱动机构提供动力和转矩，驱动刀盘执行工作。
推进系统是盾构机施工的核心部分，它通过使刀盘和盾体相对运动，实现推进的目的。
托盘输送系统用于将挖掘出的土和岩石通过螺旋输送机或链式输送机运出隧道。
供电系统为盾构机提供电力，控制系统负责盾构机的操作和监控。
接下来，我们将对盾构机的性能进行分析。
盾构机的性能主要包括施工效率、安全性和环保性。
施工效率是衡量盾构机性能的关键指标之一，它取决于推进系统的工作效率、刀盘的破碎能力、排土系统的输送能力等因素。
安全性是盾构机运行过程中至关重要的性能指标，主要包括盾构机的稳定性、防火、防爆等措施的完备性，以及作业人员的安全教育和培训等方面。
环保性是现代工程设备所必须考虑的重要因素，盾构机在施工过程中应尽可能减少噪音、振动和尘土的产生，以保护生态环境。
针对盾构机的结构和性能分析，我们可以提出一些改进研究的方向。
首先，可以提高盾构机的整体结构刚度和稳定性，采用更先进的材料和结构设计，以增加盾体对外界力的抵抗能力。
其次，可以提高刀盘的破碎能力和转速，改善刀具的耐磨性能，加强刀盘的冲刷和排土能力，以提高盾构机的施工效率。
另外，可以优化盾构机的推进系统，提高推进速度和精度，减少系统故障和停工时间。
同时，可以改进托盘输送系统，增加输送能力和精度，避免土和岩石的堵塞和堆积。
还可以继续研究盾构机的供电系统，提高供电稳定性和能效，减少能源的消耗和排放。
矩形盾构2P5R管片拼装机的研制
矩形盾构2P5R管片拼装机的研制庄欠伟【期刊名称】《筑路机械与施工机械化》【年(卷),期】2018(035)001【总页数】3页(P38-40)【作者】庄欠伟【作者单位】上海隧道工程有限公司,上海200232;上海盾构设计试验研究中心有限公司,上海,200137【正文语种】中文0 引言随着城市现代化的推进，城市交通中地下空间的开发与利用日趋重要。
为了更合理地运用有限的地下空间，矩形或类矩形等异形断面的隧道被越来越多地应用到城市隧道工程中[1]，矩形断面隧道的尺寸越做越大，施工距离也越来越长[2-3]。
然而，由于此类隧道均是在城市交通道路和建筑结构的地下，加上错综复杂的地下管线的影响，矩形隧道的施工对环境、设备和技术的要求也越来越高，现有的施工设备和技术已很难满足要求，新型异形断面隧道掘进机的研发已成为一种趋势，而拼装机系统作为隧道掘进机的重要组成部分，直接关系到隧道施工的质量和效率。
当前市场上投入到工程应用的矩形或类矩形隧道掘进机主要以顶管形式为主，不具备管片拼装机等设备，管节跟随掘进机体一同被向前顶进，施工条件受到很大限制。
传统圆形盾构所用的管片拼装机受拼装机械手活动范围所限，无法直接应用在矩形等异形隧道掘进机上。
因此本文对可用于矩形及其他异形断面的管片拼装机进行研究具有重要的意义。
1 研究背景国外对矩形盾构进行过许多研究，其中日本在2003年就研究了采用2台传统拼装机的大断面矩形盾构[4]。
目前最大的矩形盾构应用于日本东京相模纵贯川尻隧道工程，断面尺寸为11.96 m×8.24 m，为敞开式盾构。
它所采用的管片拼装机构为矩形环状导轨式，该结构不足之处在于拼装装置结构复杂、庞大，且360°导轨对盾构前后区域造成空间隔离，给施工带来不便。
国内多家机构对盾构管片拼装机进行了研究，也提出了一些新的拼装机构类型。
如武汉大学喻萌和程燕[5-6]采用虚拟样机技术研究了回转加摆臂式拼装机；上海交通大学黄业平等人研究了基于3-RPS并联构型的管片拼装机构[7-8]；钱晓刚研究了采用球面二自由度的空间五杆机构来实现拼装自由度，为隧道管片拼装技术提供了新的思路。

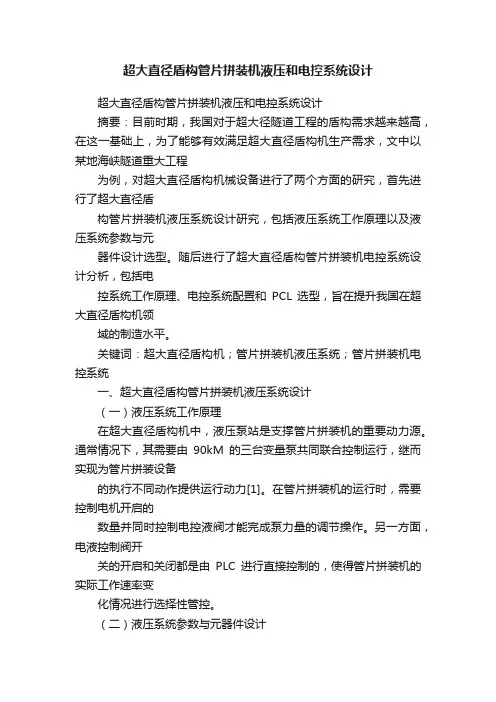

超大直径盾构管片拼装机液压和电控系统设计
