印刷电路板知识介绍(1)
PCB基础知识（一）
PCB基础知识（⼀）在电⼦⾏业有⼀个关键的部件叫做(printed circuit board,印刷电路板)。
这是⼀个太基础的部件，导致很多⼈都很难解释到底什么是PCB。
这篇⽂章将会详细解释PCB的构成，以及在PCB的领域⾥⾯常⽤的⼀些术语。
在接下来的⼏页⾥⾯，我们将讨论PCB的组成，包括⼀些术语，简要的组装⽅法，以及简介PCB的设计过程。
What's a PCB?PCB(Printed circuit board)是⼀个最普遍的叫法，也可以叫做“printed wiring boards” 或者 “printed wiring cards”。
在PCB出现之前，电路是通过点到点的接线组成的。
这种⽅法的可靠性很低，因为随着电路的⽼化，线路的破裂会导致线路节点的断路或者短路。
绕线技术是电路技术的⼀个重⼤进步，这种⽅法通过将⼩⼝径线材绕在连接点的柱⼦上，提升了线路的耐久性以及可更换性。
（1977年Z80计算机的绕线背板）当电⼦⾏业从真空管、继电器发展到硅半导体以及的时候，电⼦元器件的尺⼨和价格也在下降。
电⼦产品越来越频繁的出现在了消费领域，促使⼚商去寻找更⼩以及性价⽐更⾼的⽅案。
于是，PCB诞⽣了。
Composition（组成）PCB看上去像多层蛋糕或者千层⾯--制作中将不同的材料的层，通过热量和粘合剂压制到⼀起。
从中间层开始吧。
FR4PCB的基材⼀般都是玻璃纤维。
⼤多数情况下，PCB的玻璃纤维基材⼀般就指"FR4"这种材料。
"FR4"这种固体材料给予了PCB硬度和厚度。
除了FR4这种基材外，还有柔性⾼温塑料（聚酰亚胺或类似）上⽣产的柔性电路板等等。
你可能会发现有不同厚度的PCB；然⽽ SparkFun的产品的厚度⼤部分都是1.6mm（0.063''）。
有⼀些产品也采⽤了其它厚度，⽐如LilyPad、Arudino Pro Micro boards采⽤了0.8mm的板厚。
印制电路板基础知识
印制电路板基础知识印制电路板：又称印刷电路板、印刷线路板，简称印制板，常使用英文缩写PCB或写PWB，以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。
由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。
（一）按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。
1、单面板一面敷铜，另一面没有敷铜的电路板。
单面板只能在敷铜的一面焊接元件和布线，适用于简单的电路设计。
2、双面板双面板包括顶层（Top Layer）和底层（Bottom Layer）两层，两面敷铜，中间为绝缘层，两面均可以布线，一般需要由过孔或焊盘连通。
双面板可用于比较复杂的电路，是比较理想的一种印制电路板。
3、多层板为了增加可以布线的面积，多层板用上了更多单或双面的布线板。
用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。
板子的层数并不代表有几层独立的布线层，在特殊情况下会加入空层来控制板厚，通常层数都是偶数，并且包含最外侧的两层。
其特点是：与集成电路配合使用，可使整机小型化，减少整机重量；提高了布线密度，缩小了元器件的间距，缩短了信号的传翰路径；减少了元器件焊接点，降低了故陈牢，增设了屏蔽层，电路的信号失真减少；引入了接地散热层，可减少局部过热现象，提高整机工作的可靠性。
（二）根据覆铜板基底材料的不同，又可将印制板分为纸质覆铜箔层压板和玻璃布覆铜箔层压板两大类。
（三）制作方法根据不同的技术可分为消除和增加两大类过程。
减去法（Subtractive），是利用化学品或机械将空白的电路板（即铺有完整一块的金属箔的电路板）上不需要的地方除去，余下的地方便是所需要的电路。
pcb基本知识介绍
pcb基本知识介绍
PCB（Printed Circuit Board）即印刷电路板，是一种将电子元器件进行布局和连接的基础材料。
PCB通常由一层或多层的电导铜箔、介质层和外层表面涂覆的保护层组成。
PCB的主要作用是提供电子元器件之间的连接和支持，使得电子元器件能够正常工作。
它具有以下特点和优势：
1. 布局灵活：通过设计不同的电路板布局，可以满足不同的电路需求，提高电路设计的灵活性。
2. 电路稳定性好： PCB采用标准化的工艺制造，可以确保电路稳定性和可靠性，提高电路的工作效果。
3. 布线紧密： PCB采用印刷技术，可以实现高密度的布线，减少线路长度，提高电路传输速度和抗干扰能力。
4. 维护方便： PCB的板面结构清晰明了，易于维护和故障排查。
5. 尺寸小巧： PCB板的尺寸可以按照电子产品设计需求进行调整，使得整个电子设备更加紧凑。
在PCB设计中，需要考虑以下几个方面：
1. 布线规则：根据电路设计需求，制定合理的布线规则，确保信号传输的可靠性和稳定性。
2. 材料选择：根据电路板的特性和应用环境，选择适合的材料，如玻璃纤维、聚酰亚胺等。
3. 层次设计：根据电路复杂度，确定需要设计的PCB层数，
一般有单面板、双面板和多层板等。
4. 脚位布局：根据元器件的安装需求，进行脚位的布局，确保电路连接的正确性。
5. 安全性设计：考虑电路板的安全性和防火性能，采取相应的防护措施。
总之，PCB是现代电子设备的核心部分，它的设计和制造直
接影响着电子产品的性能和质量。
通过合理的布局和连接，可以实现电子元器件的高效工作和稳定性。

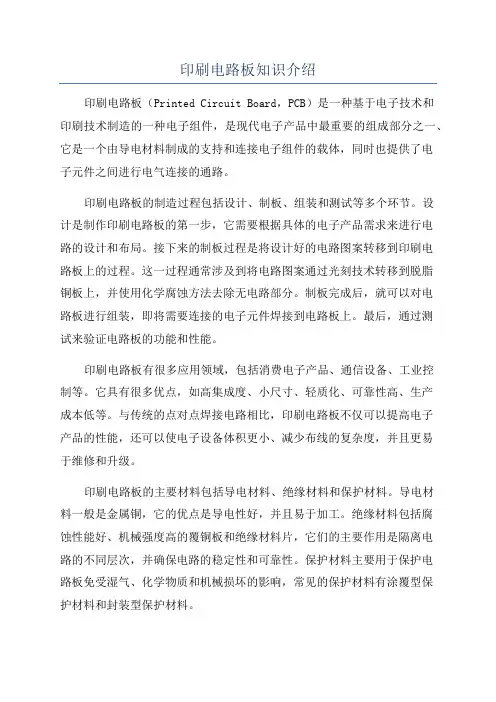

印刷电路板知识介绍
印刷电路板知识介绍印刷电路板（Printed Circuit Board，PCB）是一种基于电子技术和印刷技术制造的一种电子组件，是现代电子产品中最重要的组成部分之一、它是一个由导电材料制成的支持和连接电子组件的载体，同时也提供了电子元件之间进行电气连接的通路。
印刷电路板的制造过程包括设计、制板、组装和测试等多个环节。
设计是制作印刷电路板的第一步，它需要根据具体的电子产品需求来进行电路的设计和布局。
接下来的制板过程是将设计好的电路图案转移到印刷电路板上的过程。
这一过程通常涉及到将电路图案通过光刻技术转移到脱脂铜板上，并使用化学腐蚀方法去除无电路部分。
制板完成后，就可以对电路板进行组装，即将需要连接的电子元件焊接到电路板上。
最后，通过测试来验证电路板的功能和性能。
印刷电路板有很多应用领域，包括消费电子产品、通信设备、工业控制等。
它具有很多优点，如高集成度、小尺寸、轻质化、可靠性高、生产成本低等。
与传统的点对点焊接电路相比，印刷电路板不仅可以提高电子产品的性能，还可以使电子设备体积更小、减少布线的复杂度，并且更易于维修和升级。
印刷电路板的主要材料包括导电材料、绝缘材料和保护材料。
导电材料一般是金属铜，它的优点是导电性好，并且易于加工。
绝缘材料包括腐蚀性能好、机械强度高的覆铜板和绝缘材料片，它们的主要作用是隔离电路的不同层次，并确保电路的稳定性和可靠性。
保护材料主要用于保护电路板免受湿气、化学物质和机械损坏的影响，常见的保护材料有涂覆型保护材料和封装型保护材料。
印刷电路板还有一些特殊类型，如多层板、刚性板和柔性板等。
多层板由多个电路层通过加工制造而成，它具有高集成度和结构紧凑的优点，常用于高端电子产品。
刚性板是最常见的电路板类型，它的基材一般是玻璃纤维增强的塑料，具有良好的机械强度和电气性能。
柔性板是一种由柔性基材制成的电路板，它具有柔软、可弯曲的特点，适用于需要弯曲和折叠的电子设备。
随着电子技术的不断发展，印刷电路板的设计和制造技术也在不断创新和改进。
电路板的基础知识讲解全集
电路板的基础知识讲解全集一、电路板的概述电路板，又称印刷电路板（Printed Circuit Board，PCB），是电子产品的重要组成部分。
它通过将导电材料印制在绝缘基板上来连接各种电子元件，实现电路的导电和信号传输功能。
电路板在电子设备中起着承载电子元件、传递信号和供电的重要作用。
二、电路板的种类1. 刚性电路板刚性电路板是使用硬的基材制成的电路板，主要应用于对板子弯曲度要求不高的场合，如计算机主板、电源供应器等。
2. 柔性电路板柔性电路板采用柔软的基材制成，可以根据产品设计的需要进行弯折和弯曲，适用于对弯曲要求较高的场合，如移动设备、相机模块等。
三、电路板的结构电路板主要由基材、导电层、焊盘、阻焊层、字符层、掩膜层等组成。
基材通常采用玻璃纤维强化树脂，导电层采用铜箔，焊盘用于连接元件引脚，阻焊层用于覆盖焊盘以防止意外焊接，字符层和掩膜层用于标识和保护电路板。
四、电路板的制造流程电路板的制造包括原理图设计、PCB布局设计、生成Gerber文件、生产工艺流程、装配和测试等步骤。
其中PCB布局设计是制造流程中的关键环节，决定了电路板的性能和稳定性。
五、电路板的应用领域电路板广泛应用于各种电子设备中，如通信设备、计算机硬件、消费电子产品、工业控制设备等。
随着电子技术的不断发展，电路板在现代生活和工业生产中扮演着越来越重要的角色。
结语通过本文的讲解，读者对电路板的基础知识有了更深入的了解。
电路板作为电子产品中不可或缺的部分，其制造和应用领域也在不断扩大和深化，相信在未来的发展中，电路板将发挥越来越重要的作用。
PCB制板基础知识1
PCB制板基础知识一、PCB概念PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。
由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
二、PCB在各种电子设备中作用和功能1.焊盘：提供集成电路等各种电子元器件固定、装配的机械支撑。
2.走线：实现集成电路等各种电子元器件之间的布线和电气连接（信号传输）或电绝缘。
提供所要求的电气特性，如特性阻抗等。
3.绿油和丝印：为自动装配提供阻焊图形，为元器件插装、检查、维修提供识别字符和图形。
三、PCB技术发展概要从1903年至今,若以PCB组装技术的应用和发展角度来看,可分为三个阶段1、通孔插装技术(THT)阶段PCB1.金属化孔的作用：(1).电气互连---信号传输(2).支撑元器件---引脚尺寸限制通孔尺寸的缩小a.引脚的刚性b.自动化插装的要求2.提高密度的途径(1)减小器件孔的尺寸，但受到元件引脚的刚性及插装精度的限制，孔径≥0.8mm(2)缩小线宽/间距：0.3mm—0.2mm—0.15mm—0.1mm(3)增加层数：单面—双面—4层—6层—8层—10层—12层—64层2、表面安装技术（SMT）阶段PCB1.导通孔的作用：仅起到电气互连的作用，孔径可以尽可能的小，堵上孔也可以。
2.提高密度的主要途径(1).过孔尺寸急剧减小：0.8mm—0.5mm—0.4mm—0.3mm—0.25mm(2).过孔的结构发生本质变化：a.埋盲孔结构优点：提高布线密度1/3以上、减小PCB尺寸或减少层数、提高可靠性、改善了特性阻抗控制，减小了串扰、噪声或失真（因线短，孔小）b.盘内孔（hole in pad）消除了中继孔及连线(3)薄型化：双面板：1.6mm—1.0mm—0.8mm—0.5mm(4)PCB平整度：a.概念：PCB板基板翘曲度和PCB板面上连接盘表面的共面性。
第一讲_印刷电路板教程
看演示
看录象
1、绘制电路图
• • • • A、手工绘制 B、计算机软件绘制 原则： 元件布局合理、美观、方便，线 条布能交叉！
2、准备敷铜板
• • • • 根据需要选用敷铜板 裁剪敷铜板 对敷铜板表面进行清洁处理 （去掉污迹和氧化层）
3、复印电路
• 用新复写纸将电路接线图复写到敷铜 板上， • 注意方向，如果所绘制的原理图是在 元件面绘制的，复写时，一定要将图 纸反过来复写！
绝缘层 顶层 Top 过孔 Via 底层 Bottom 中间层 Mid
2、印刷电路板的结构
焊盘（Pad） 焊盘是印刷电路板用来焊接
电子元件的连接媒介，它将电子元件与电路按 照设计要求接合在一起，从而使电路功能得以 实现。 焊盘的形式按要求有不同大小和形状的，如圆 形、方形、八角形、泪滴形等焊盘。
如何读懂电路图
26
.2 电子工程图的特点
电子工程图主要描述元器件、部件和各部分电路之间
的电气连接及相互关系，应力求简化。 而许多新元件、器件和组件的出现，又会用到新的名 词、符号和代号。因此要及时掌握新器件的符号表示和性 能特点。
如何读懂电路图
27
2 电子工程图的图形符号及说明 2.1 常用图形符号
器、仪表等。
• 3、环氧玻璃布敷铜板
价较高，做高档电器。 于高频电路
基板透明，优于前者，
价高，用
• 4、聚四氟乙烯敷铜板 介质损耗低
返回
印刷电路板图例1
印刷电路板图例2
印刷电路板图例3
二、电路板的制作（手工）
• • • • • • • 基本工序： 1、绘制电路接线图 2、准备敷铜板 3、复印电路 4、描线 5、腐蚀 6、钻孔
PCB印刷电路板的基础知识
PCB印刷电路板的基础知识PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的电路基板。
PCB的主要作用是连接电子元件，使之按照设计布局形成电路，从而实现产品的功能。
PCB作为电路基础，其制作与设计显得尤为重要。
下面将介绍PCB印刷电路板的基础知识。
一、PCB的基本组成PCB的主要组成部分包括：1.基板：PCB的主体部分，也是电路制作的基础，通常采用玻璃纤维布层基材（FR-4），也有用聚酰亚胺材料（PI）的情况。
它主要有两面，一面是铜层，其它面或表面（Overcoat）。
2.导线：是PCB的重要组成部分。
铜箔被刻化为所需要的导线形状，连接到设备电子元件上。
3.焊盘：焊接所需的金属制片，主要是连接电子元件和PCB的桥梁。
4.连接板：PCB上稳定焊点，连接线路板和电子元件，为电子元件与PCB的连接以及线路板间连接贡献。
5.印刷油墨层：是特殊化学成分的油墨，覆盖在PCB上，进行标记和保护金属表面，防止不需要照明的PCB被腐蚀化。
在整个PCB制作过程中，以上组成部分协同工作，协同完成电子设备端口和功能点的连接。
二、PCB的板面类型PCB板面有单面板、双面板、多层板，以及带有不同类型电路元器件的特殊板等常见类型。
1.单面板：单面板只有一面铜箔，大大简化了PCB的加工难度。
单面板通常用于一些较为简单的电子元件的制作，如无源电路，它的成本较低，制作简单，运用广泛。
2.双面板：双面板具有两面铜箔，使得元器件更加紧密地集成在一起，从而节省了空间，提高了PCB设备的容量。
通常双面板连接电子元件会更加有序，电路布局更加紧凑，可以恰当降低电路的串扰和干扰。
3.多层板：多层板是一种比单双面板更复杂的电路板，由多个铜箔层依次交替层叠形成。
多层板通常被用于高端电子设备的制作，比如汽车电子仪器、工业机械等领域，它比双面板的容量更大，电路接口更加多样，且性能稳定。
三、PCB板面制作PCB板面制作主要包括光阻覆盖、化学腐蚀、钻孔、镀铜、喷錫等步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
立式插装是将元器件垂直插入印制电路板， 如图所示。
可编辑版
30
图4.23 立式插装
可编辑版
31
立式插装的优点是插装密度大，占用印制 电路板的面积小，插装与拆卸都比较方便。
❖（3）横向插装
横向插装如图所示。它是将元器件先垂直 插入印制电路板，然后将其朝水平方向弯曲。 该插装形式适用于具有一定高度的元器件，以 降低高度。
方便，线条不能交叉！
可编辑版
18
可编辑版
19
2、准备敷铜板
❖ 根据需要选用敷铜板 ❖ 裁剪敷铜板 ❖ 对敷铜板表面进行清洁处理 ❖ （去掉污迹和氧化层）
可编辑版
20
3、复印电路
❖ 用新复写纸将电路接线图复写到敷铜板上，注意 方向，如果所绘制的原理图是在元件面绘制的， 复写时，一定要将图纸反过来复写！
可编辑版
32
横向插装
图4.24 横向插装
可编辑版
33
（4）倒立插装与嵌入插装
倒立插装与嵌入插装如图所示。这两种插 装形式一般情况下应用不多，是为了特殊的需 要而采用的插装形式（如高频电路中减少元器 件引脚带来的天线作用）。嵌入插装除为了降 低高度外，更主要的是提高元器件的防震能力 和加强牢靠度。
元件面
可编辑版
6
电路板图例
可编辑版
7
2、印刷电路板的结构
❖ 电路板的层（Layer ）：电路板中的层不是虚拟的而 是印刷板材料本身实实在在的铜箔层, 除了常用的单层电 路板之外，由于一些较新的电子产品电子线路的元件密集
中，所用的印刷板不仅有上下两面双层走线,在板的中间 还设有能被特殊加工的夹层铜箔，例如计算机主板所用的
可编辑版
34
图4.25 倒立插装与嵌入插装
可编辑版
35
（5）晶体管的安装
晶体管的安装一般以立式安装最为普遍， 在特殊情况下也有采用横向或倒立安装的。不 论采用哪一种插装形式，其引线都不能保留得 太长，太长的引线会带来较大的分布参数，一 般留的长度为3mm～5mm，但也不能留得太短， 以防止焊接时过热而损坏晶体管。
（1）卧式插装
❖ 卧式插装是将元器件紧贴印制电路 板的板面水平放置，元器件与印制电路板 之间的距离可视具体要求而定，如图所示。
可编辑版
28
图4.22 卧式插装
可编辑版
29
卧式插装的优点是元器件的重心低，比较 牢固稳定，受振动时不易脱落，更换时比较 方便。由于元器件是水平放置，故节约了垂 直空间。
可编辑版
21
4、描线
❖ 可用如下几种方法： ❖ 用油漆描线 ❖ 用 指甲油描线 ❖ 后者需准备一个注射器，将指甲油吸入其中，
再用注射器针尖描线。
可编辑版
22
5、腐蚀
❖ 有两种腐蚀液： ❖ 三氯化铁 腐蚀液 ❖ 双氧水+盐酸 腐蚀液 ❖ 前者花费的时间较长，但比较好控制， ❖ 后者花费的时间短，但易腐蚀过头。
印板材料多在4 层以上。
顶层 Top
绝缘层
过孔 Via 底层 Bottom
中间层 Mid
可编辑版
8
2、印刷电路板的结构
❖ 焊盘（Pad） 焊盘是印刷电路板用来焊接
电子元件的连接媒介，它将电子元件与电路按 照设计要求接合在一起，从而使电路功能得以 实现。焊盘的形式按要求有不同大小和形状的， 如圆形、方形、八角形、泪滴形等焊盘。
元器件项目代号及图形符号
项目 代号
元件名 称
R
电阻器
图形符号
C
电容器
L
电感器
VD或D
二极管
可编辑版
1
项目代 号
元件名称
BG（VT） 三极管
பைடு நூலகம்图形符号
续表
SCR
可控硅
E
电源
Y
扬声器
可编辑版
2
项目 代 号
MIC
元件名称 传声器
M
电动机
图形符号
续表
L
灯
可编辑版
3
印刷电路板知识介绍
讨论两个问题:
一、什么是印刷电路板？ 二、怎样制作电路板？
可编辑版
13
印刷电路板图例1
可编辑版
14
印刷电路板图例2
可编辑版
15
印刷电路板图例3
可编辑版
16
二、电路板的制作（手工）
❖ 基本工序： ❖ 1、绘制电路接线图 ❖ 2、准备敷铜板 ❖ 3、复印电路 ❖ 4、描线 ❖ 5、腐蚀 ❖ 6、钻孔
可编辑版
17
1、绘制电路图
❖ A、手工绘制 ❖ B、计算机软件绘制 ❖ 原则： ❖ 元件布局合理、美观、
1.0mm,1.5mm,2.0mm
❖ 2、环氧纸敷铜板 耐潮、耐高温，价偏高，做仪
器、仪表等。
❖ 3、环氧玻璃布敷铜板 基板透明，优于前者，
价较高，做高档电器。
❖ 4、聚四氟乙烯敷铜板 介质损耗低 价高，用
于高频电路
返回
可编辑版
12
覆铜板的选用
❖ 覆铜板的性能指标主要有抗剥强度、 耐浸焊性（耐热性）、翘曲度（又叫弯曲 度），电气性能（工作频率范围、介质损 耗、绝缘电阻和耐压强度）及耐化学熔剂 性能。覆铜板的选用主要是根据产品的技 术要求、工作环境和工作频率，同时兼顾 经济性来决定的。在保证产品质量的前提 下，优先考虑经济效益，选用价格低廉的 覆铜板，以降低产品成本。
焊盘
可编辑版
9
各种膜（Mask）示意图
焊盘
阻焊膜（Solder Mask）
助焊膜（Past Mask）
可编辑版
10
敷铜板
敷铜板,也叫覆铜板,全称应为 覆铜箔层压板 即覆以铜箔的绝缘层压板
铜箔（18---105um）
绝缘基板（0.2mm---5.0mm）
可编辑版
11
常用敷铜板种类及特点
❖ 1、酚醛纸敷铜板 易潮，不阻燃，便宜，做收音机 等 。主要用于低频和民用，标准厚度有
可编辑版
4
一、印刷电路板知识介绍
❖ 1.印刷电路板
印刷电路板也称PCB (Printed Circuit
Board)板,它是在敷铜 板上用腐蚀的方法
除去多余的铜箔而得 到的可焊接电子元
件的电路板。
腐蚀后留 下的可焊
其分为： 单面板
接元件的 铜箔电路
绝缘基板
双面板 多层板
可编辑版
5
电路板
电路板: 就是把电子元件焊接成为电路的绝缘板， 它一般由绝缘基板、焊盘或和连接导线等组成，元 件与元件之间用导线连接
可编辑版
23
6、钻孔
❖ 腐蚀结束后，对电路板钻孔，注意钻孔 前，一定要先将定位钉定位，既在钻孔 处先钉一个小凹坑，以免钻孔时钻头打 滑，将孔钻偏或将钻头折断。
可编辑版
24
制作实例1
可编辑版
25
制作实例2
十路电子抢答器 原理图
可编辑版
26
制作实例2
可编辑版
返回
27
三、元器件的插装形式
❖ 元器件的插装方法可分为手工插装 和自动插装。不论采用哪种插装方法，其 插装形式都可分为立式插装、卧式插装、 倒立插装、横向插装和嵌入插装。
