四画面视频分割器简要说明
HDMI 4画面分割器 用户手册 V1.2版说明书
尊敬的用户：您好！感谢您使用本公司的产品，为了您更好地体验本产品带来的视觉体验效果，我们配备了内容详细的用户手册，在您开始使用本产品之前请先仔细阅读用户手册，您从中可以获得有关产品的介绍、使用方法等方面的知识，以便您能正确的使用本机。
若有不明白之处,请您联系购买的商家！温馨提示：本手册仅供参考使用，若有更新,不再另行通知！《HDMI 4画面分割器》主要介绍了分割器的使用方法、主要性能参数、功能特性、设备的连接及重要的安全说明等信息。
本手册只作为用户操作指示，不作为维修服务用途。
自发行日期起，此后的功能或相关参数若有改变，将另作补充说明，详情可向厂商或各经销商查询。
本手册为本公司版权所有，未经许可，任何单位或个人不得将本手册之部分或其全部内容作为商业用途。
本手册版权受《中华人民共和国著作权法》及其他知识产权法规保护。
未经书面许可不得复印或散布。
目 录1.产品预览 (1)2.包装目录 (1)3.概述 (2)4.功能特点 (2)5.功能说明 (2)6.遥控器 (4)7.技术参数 (4)8.系统连接图 (5)1. 产品预览前端面板图后端面板图2. 包装目录① 1× HDMI 4画面分割器② 1× 5V/2A DC电源适配器③ 1× 用户说明书④ 1× 遥控器3. 概述5. 功能说明☆ 前端面板端口4. 功能特点HDMI 4x1多画面分割器能将4路HD M I高清输入信号同时在一台电视机上显示，视频分辨率最高支持1080p@60Hz。
此产品支持5种分割模式，在模式范围内，用户可以自由切换4路高清输入，它能够实现单画面显示和单屏显示多画面的功能且支持前面板按键、遥控和RS-232切换可以让用户更方便地使用。
本产品可广泛应用于多媒体广告宣传、大屏幕显示工程等场所。
☆ 兼容HDMI 1.4b, HDCP 1.4和DVI ☆ 视频分辨率达到1080p@60Hz ☆ 支持的音频格式有LPCM2.0☆ 支持5种分割模式☆ 音频输出可以选择任何输入源☆ 支持前面板按键、IR遥控器和RS-232控制5.1 面板介绍☆ 后端面板端口5.2 显示模式多画面分割器有5种显示模式模式1模式2模式3模式4模式5模式1：多画面分割器将分别显示4路高清输入，通过切换前面板的“MAIN”键或IR遥控器将切换为下一个输入信号，顺序为IN1→IN2→IN3→IN4→IN1...模式2：多画面分割器将在一个显示屏上同时显示4个相等尺寸的高清输入信号。
【视频分配器使用说明】视频分配器一分四
【视频分配器使用说明】视频分配器一分四视音频分配器使用说明使用说明书深圳市帕多瓦科技有限公司目录一概述二视音频分配器系列、型号及规格三设备连接图四技术性能指标五安装尺寸六、注意事项一、概述视音频分配器是将一路视音频输入信号分配成多路同样的视音频输出信号的设备。
本公司生产的视音频分配器采用进口高速线性视音频集成电路和专业视音频驱动芯片组成，具有视音频还原性好，视音频信噪比高，频率响应宽等特点。
分为普通型视音频分配器、视音频分配器和光电隔离视音频分配器三大系列，伺服其分配输出模式有一路输入，二路和三路输出，多系列的视音频分配器能满足各种监控系统的需求。
本公司生产的视音频分配器是集视音频分配和普通视音频分配器相比，其特点是：通过对国外先进技术的研究技术开发和吸收，并采用高性能的元器件，先进的生产工艺，为广大对视音频分配器有高技术指标，高可靠性要求的高端客户而开发生产高性能价格比的开发设计视音频分配器产品。
产品采用精密机体，外观工业设计，符合工业机柜安装标准，是专业领域的工业级产品。
广泛应用于国防、科研、安防，广电等领域。
光电隔离视音频分配器采用进口高速线性视音频隔离集成电路。
它和普通视音频分配器相比，其特点是：不仅能有效地把各成像前端摄像机图像之间信号相互封闭，而且还能将前端摄像机的图像信号和后端控制设备进行如何有效的隔离，极大地提高了系统经济性的安全性，使整个系统的前端设备在某点上遭到雷击时，有效地把雷电进行隔绝，使你的系统避开避免毁灭性的打击。
由于采用相互防护网技术，还能而由于工程施工中不可避免的多点接地消除引起的各种干扰信号，如图像扭曲、动条纹等干扰信号。
光电隔离视音频分配器因此被广泛应用于工程中需要安全性高、抗干扰性强和对视音频要求极高的场合。
产品图片二、视音频分配器系列、型号及规格三、设备连接图四、技术性能指标五、注意事项● 使用前请详细阅读用本手册● 请将设备安装在通风、干燥处● 当机器出现故障时，非专业科研人员请勿擅自多半修理设备，并及时与本公司目前联系。
浅谈4k画面分割器
浅谈4K画面分割器摘要：4K时代强势到来，影视界最先掀起巨浪。
在各4K摄像设备和显示设备百家争鸣之时4K画面分割器顺时诞生。
它能支持多幅4K画面的叠加、漫游及画中画透明度设置，方便操作，调试简单。
4K的未来，就是它的未来。
一、4K画面分割器的诞生环境近几年“4K”这个名词应经被很多影视行家和电影发烧友所熟知，它还不断呈现热化趋势，。
索尼，佳能，三星，创维等电子行业知名企业都推出了各自的4K 产品。
据《消费电子报》2014年第一期报道，今年中国的4K*2K电视出货量迅速增长，这说明中国的4K市场已经开始活跃。
现在市场上有能够录制4k影像的录像机，也有能够支持4K画面播放的显示设备，但是它们还只是普遍应用在娱乐影视领域中。
若要将支持4K的设备组合起来，组成一个监控系统或者是调度指挥系统，那么就需要有能够支持4K的图像处理器。
而在前面的几年里，图像处理系统领域并没有和4K并肩起步，国内大多是生产图像处理系统的厂商都没有生产出支持4K超高清的画面分割器。
二、4k画面分割器的研制ATER的4K画面分割器是依托原有分割器的成熟技术，攻克超高清图像无损传输研制出来的。
整个分割器最大的特点就是能支持多幅4K画面的叠加、漫游，支持画中画图像透明度等。
研制过程围绕“4K”及便利性展开，它不仅要能实现超高清输出，还要能实现智能化的简易操作。
三．4K画面分割器的应用分割器主要用于监控系统，指挥调度系统，电信系统，多媒体会议系统等。
4K 画面分割器则应用在这些领域中需求超高清画面的模块。
比如某个部队的作战指挥部，需要将现场演练的情况最大程度真实的映现到荧幕上，按目前电子行业的水平他们需要一个4K摄像机或监视器，一个4K显示设备，还有一个就4K图像分割器。
有这主要的三大模块结合一些控制技术做成一个高性能的作战指挥部。
四、AGS-P-300-4K4K画面分割器的简介（1）支持多种信号格式输入●支持16路DVI-D、16路VGA输入或更多视频信号、支持dualink 4K输入、支持HDMI1.4a标准4K输入等，1路HDMI1.4a标准超高清4K输出●支持HDCP协议，能自适应多种格式输入信号，支持DVI-D、HDMI、SDI、HDBASE、VGA、VIDEO等信号输入●具有EDID自动检测和识别功能，能自动生成系统需要的图像分辨率。
彩色四画面分器说明书
彩色四画面分割器说明书1、主要特性：视频信号：PAL或NTSC图像更新率30帧/秒（NTSC）25帧/秒（PAL）分辩率NTSC：762（H）*480（V）PAL：762（H）*576（V）视频输入：4路摄像机视频输入，1路录像回放输入BNC接口视频输出：1路监视器输出，1路录像输出BNC接口 1.0Vp-p,75Ω录像回放: 1路BNC连接下来1.0Vp-p, 75Ω显示模式:：单画面，四画面，画上画，自动切换画面调节功能:：亮度，对比度，清晰度，饱和度和色泽色度OSD菜单：有时间显示：实时显示图像放大功能：有视频丢失报警：有移动检测报警功能：有报警记录：开机，视频丢失，移动检测自动切换时间：1-99秒可调电源：DC 5V/2A功耗：10W（最大）1、面板按键说明注解：（*长）持续按期归还秒进入选项功能。
（**短）按一下选项按键进入选项功能。
（1）MENU（**短）：进入选单模式。
ESC（*长）：跳回上一个执行画面。
（2）REEZE（**短）：按FREEZE 键冻结或解冻结画面。
PLAY（*长）：进入/跳出回放模式。
（3）CH4：频道4全画面显示/左移键/递减功能。
（4）CH2：频道2全画面显示/右移键/递增功能。
（5）CH2：频道2全画面显示/下移键功能。
（6）CH1：频道1全画面显示/上移键功能。
（7）AUTO（**短）：自动跳出ON/OFF。
PIP（*长/**短）：进入/跳出PIP子母画面。
（8）QUAD（**短）：显示分割画面。
ZOOM（*长/*短）：进入/跳出ZOOM模式。
2、后面板连接界面①流电源输入端（DC IN）：请使用额定规格DC12V/1A电源；②影像输入端（VIDEO IN）：有四个影像输入端，可接四支摄像机；③VCR输入端（VCR IN）：可连接到录放影机作为录像带回播端子；④VCR输出端（VCR OUT）：可连接到录像机作为录像存储用；⑤监视器输出端（MONITOR OUT）：可连接到监视器作即时监视用。
画面分割器说明书第4版
地址选择按键
操作方法如下：
- 5 / 6-
画面分割器使用说明书
遥控器数字键 1--8 和前面板操作一样，其中菜单键和确定键也是 一样的，这里不做过多说明。
遥控器的地址码设置，只有遥控器地址码和设备地址一致，遥控器 键盘才可以控制该设备 。按 Demo 键+数字键+确定键，即可完成地址 选择，例如：按 DEMO 键+数字 1 键+数字 2 键+确定键，即遥控器地 址现在为 12，如果本机地址不是 12 的话，遥控器就不能控制设备。按 BUZZER 键，是关闭或打开蜂鸣器，按一下即可。如果蜂鸣器打开， 按键操作正确，蜂鸣器会响一声，按键操作错误，不管蜂鸣器是否打开， 蜂鸣器都会快响两声，提示操作错误。设备场景的保存和调用，按 SAVE/MODE 键+数字键+确定键，例如：按 SAVE 键+2 键+确定键， 将设备的当前状态保存为 2 号场景；按 MODE 键+3 键+确定键，调用 3 号场景；这里存储和调用时，场景号不能超过 9。按 CANCEL 键， 是取消当前操作。
系统菜单设置状态，可自动保存十年。包括声音状态（关闭和打开）、 断电前显示模式、存储场景、本机地址等。设备断电再重启，仍然保持 断电之前的设置状态。
此说明书适用于本公司全系列的画面分割器，根据输入信号源的不 同，略有不同。
- 2 / 6-
画面分割器使用说明书
第一部分 画面分割器与外围设备连接
1.1 输入、输出接口说明 根据不同的画面分割器，
图 2.3（d） 子菜单 4
图 2.3 菜单设置界面 这里需要注意，在子菜单 2、子菜单 3 中的 Time On/Off 以及子菜 单 4，进入相应的设置，完成后需按确定键修改的数据才有效，例如： 进入子菜单第一项字符显示，按确定键出现如图 2.3.1 所示：

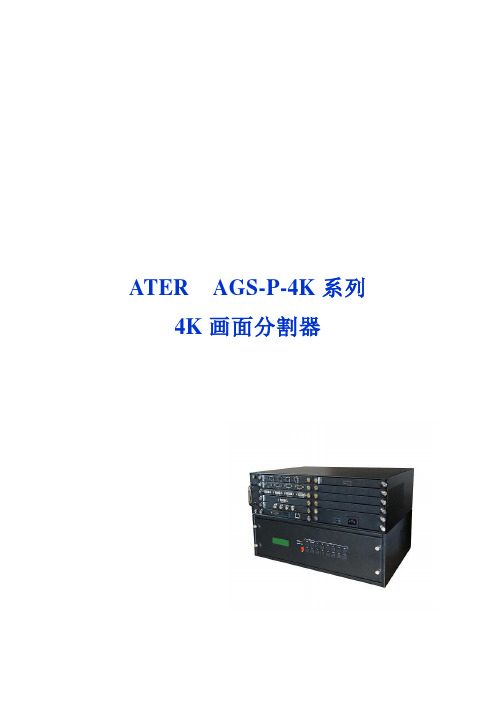

ATER AGS-P-4K画面分割器
ATER AGS-P-4K系列4K画面分割器一、产品概述AGS-P-4K 4K画面分割器分为AGS-P-150-4K单屏四画面显示和AGS-P-300-4K单屏十八画面显示两款。
在4K超高清规格条件下画面纤毫毕现，是目前视频显示领域的“最高清”。
ATER在继承原有多画面分割显示成熟处理技术基础上，又注入了4K领先图像处理技术，灵活地实现4K画面的各种分割、漫游、叠加等显示要求。
非常适用于军队、医疗、视频会议等不仅对画面质量要求细腻、更需要多图像呈现的应用场合。
AGS-P-4K 4K画面分割器采用模块化、插卡式结构设计，可支持多种高清、超高清信号源格式板卡接入，包括HDMI1.4a标准4K、duallink 4K、DVI、VGA等，最多允许20路信号接入，其中任意一路输入信号，都可以输出到1路HDMI1.4a标准超高清4K分割输出窗口显示的任意一个，用作画中画显示。
两种型号的4K画面分割器，均能与各品牌各尺寸的4K高清液晶显示设备自动匹配，实现4K超高清图像点对点显示，800万之多的像素点，让画面每个细节更加细腻逼真。
同时满足多个4K超高清图像实时显示，可实现图像自由叠加、漫游、画中画等多种显示模式，图像位置、大小可自由设置。
AGS-P-300-4K最多支持9个4K图像、18个1080p图像实时显示；AGS-P-150-4K最多支持2个4K图像、4个1080p图像实时显示。
为了增强数据使用的保密性，设备自带权限密匙管理。
可针对不同的使用者进行密码配置使用，每个使用者根据不同的操作权限可进行信号自由选择、以及画中画场景的自定义设定。
设备内嵌APP自由编写软件，无需安装任何程序，即可与ipad 、Android、WPhone、XP、win7、win8等智能平台相连，享受局域网内的智能无线控制。
使用者可根据自己的使用要求对APP软件进行自定义编辑，内嵌设备应用软件可满足使用者一切操作需求，并且可根据环境需要进行任意跨平台操作。
讯维高清四画面分割器
讯维高清四画面分割器型号：XW-ZXV0401使用手册产品介绍：四画面分割器是我公司研发并生产的高清分割器，是专用的视频处理与控制设备，主要功能是在高分辨率的显示设备（平板/投影机）上以全屏或多窗口模式同时显示四路视频信息；也就是将多路HDMI、VGA、CVBS等视频画面，选择其中的4通道画面在显示器件上分割显示。
支持多种分辨率输入，支持4路USB 同步控制。
输出支持HDMI与VGA同步显示。
性能特点:四通道信号可分割显示到HDMI或VGA显示，每个通道支持3种信号输入，支持4路USB同步控制。
产品应用:1．公共视讯系统（证券公司，期货市场，金融证券等）2．电脑教学系统。
3．高品质多媒体展示。
4．视讯会议。
5．计算机，液晶和等离子高清显示会场。
产品图片1U机箱前后面板2U机箱前后面板操作方法:一、按键遥控操作：按menu键循环设置：MODE（模式），FULL SCREEN（全屏显示），保存预案（Save mode），调用预案Load mode，设置输入源信号In channel（选择通道按OK进入通道信号选择1、HDMI,2、CVBS，3、VGA），USB切换。
遥控器快捷键：AV=MODE，VGA=全屏显示，A=调用预案，V=USB 切换。
1、模式设置包含4种模式：1画面模式，2画面等分模式，3画面等分模式，4画面等分模式。
2、全屏显示：选择某一路信号源作为全屏显示。
3、保存预案：支持用户自定义16种预案。
4、调用预案：调用保存好的预案。
5、设置输入信号源：每一路输入信号源都可以独立设置，例如将第一路信号源设置为HDMI。
6、USB切换：4画面分割器具有4个USB接口，但在某一时刻只能使用一个USB接口。
换言之，用户可以切换至任意一个USB接口进行使用。
面板包含按键输入，红外遥控器输入，LCD液晶显示屏显示输出信息。
按键功能和红外遥控器功能一致。
LCD负责显示输出信息。
按键包含了数字键0~9，MENU键，OK键，ESC键，CTRL键。
Adobe Premiere Pro中的四分割编辑技巧
Adobe Premiere Pro中的四分割编辑技巧Adobe Premiere Pro是一款功能强大的视频编辑软件，让用户能够轻松地创建专业级的视频内容。
在编辑视频时，四分割布局是一项非常实用的技巧，可以帮助用户同时显示四个视频画面，提高编辑效率和创作能力。
本文将介绍Adobe Premiere Pro中的四分割编辑技巧，并为读者提供一些使用建议。
首先，我们需要导入视频素材并创建一个新项目。
在Adobe Premiere Pro的工作区中，点击“文件”菜单，选择“新建项目”。
然后，选择一个合适的保存位置，并为项目命名。
接下来，导入视频素材。
点击导入素材的图标，选择要导入的视频文件并点击“确定”。
一旦导入了视频素材，我们可以开始使用四分割编辑技巧。
在Adobe Premiere Pro的时间线面板中，将鼠标指针放在要编辑的视频素材上，点击右键，在弹出的菜单中选择“多重摄像头”选项。
然后，选择“四分割”布局。
此时，视频素材将被自动分割成四个独立的画面，每个画面都包含一个不同的角度或镜头。
我们可以通过拖动和调整每个画面上的编辑框，来选择要显示的特定内容。
例如，可以将不同的角度或镜头安排在不同的画面中，以实现更具吸引力和动态的视频效果。
在编辑过程中，我们可以使用各种编辑工具和选项来优化四分割画面的效果。
例如，可以使用剪辑工具裁剪不需要的部分，使用调整工具调整亮度、对比度和颜色等，以及使用转场效果和特效增强视频内容。
另外，我们还可以在四分割布局中添加音频素材。
在Adobe Premiere Pro的时间线面板中，将音频素材拖到相应的视频画面上。
然后，使用时间线工具来精确调整音频和视频的同步效果。
这样，我们就能够在编辑过程中同时预览多个视频画面和音频效果，提高工作效率和创作能力。
最后，完成编辑后，我们可以导出视频文件。
点击“文件”菜单，选择“导出”选项，然后选择要导出的视频格式和设置。
完成设置后，点击“导出”按钮，即可生成最终的视频文件。
彩色四画面分割器说明书
彩色四画面分割器说明书1、主要特性：视频信号：PAL或NTSC图像更新率30帧/秒（NTSC）25帧/秒（PAL）分辩率NTSC：762（H）*480（V）PAL：762（H）*576（V）视频输入：4路摄像机视频输入，1路录像回放输入BNC接口视频输出：1路监视器输出，1路录像输出BNC接口 1.0Vp-p,75Ω录像回放: 1路BNC连接下来1.0Vp-p, 75Ω显示模式:：单画面，四画面，画上画，自动切换画面调节功能:：亮度，对比度，清晰度，饱和度和色泽色度OSD菜单：有时间显示：实时显示图像放大功能：有视频丢失报警：有移动检测报警功能：有报警记录：开机，视频丢失，移动检测自动切换时间：1-99秒可调电源：DC 5V/2A功耗：10W（最大）1、面板按键说明注解：（*长）持续按期归还秒进入选项功能。
（**短）按一下选项按键进入选项功能。
（1）MENU（**短）：进入选单模式。
ESC（*长）：跳回上一个执行画面。
（2）REEZE（**短）：按FREEZE 键冻结或解冻结画面。
PLAY（*长）：进入/跳出回放模式。
（3）CH4：频道4全画面显示/左移键/递减功能。
（4）CH2：频道2全画面显示/右移键/递增功能。
（5）CH2：频道2全画面显示/下移键功能。
（6）CH1：频道1全画面显示/上移键功能。
（7）AUTO（**短）：自动跳出ON/OFF。
PIP（*长/**短）：进入/跳出PIP子母画面。
（8）QUAD（**短）：显示分割画面。
ZOOM（*长/*短）：进入/跳出ZOOM模式。
2、 后面板连接界面① 流电源输入端（DC IN ）：请使用额定规格DC12V/1A 电源；② 影像输入端（VIDEO IN ）：有四个影像输入端，可接四支摄像机；③ VCR 输入端（VCR IN ）：可连接到录放影机作为录像带回播端子；④ VCR 输出端（VCR OUT ）：可连接到录像机作为录像存储用；⑤ 监视器输出端（MONITOR OUT ）：可连接到监视器作即时监视用。
DET多画面分割控制器使用手册
VIDEO/VGA多画面分割控制器使用手册广州市德浩电子科技有限公司1概述由广州德浩电子科技有限公司生产的V4/VP300 系列视频多窗控制器是专业化的视频处理与控制设备，它能够在高分辨率的RGB 显示设备上以全屏或多窗口模式显示四路视频信息。
V4/VP300系列视频多窗控制器采用嵌入式结构设计，内嵌专用操作系统，整个系统封闭式运行，稳定性大大高于基于WINDOWS操作系统的“计算机＋板卡”方式的传统控制器。
V4/VP300系列视频多窗控制器可接受高分辨率RGB、VGA，复合视频及Svideo等格式的视频信号，并按用户要求对视频信号进行视窗大小、显示位置、图像比例等方面的调整和变换，最终输出统一格式的VGA或RGB信号。
V4/VP300系列视频多窗控制器可通过RS232、局域网或键盘的方式进行远程或近程控制，控制器内嵌WEB服务器，用户无需在控制主机上安装软件，仅借助IE浏览器就可控制本系统。
图1 在一个单显示器上同时显示四个输入信号2 输入与输出V4/VP300系列视频多窗控制器的每个通道都能够接受四种输入数据：NTSC或PAL 制式的VIDEO信号，S-video，VGA以及RGB信号。
任何一个通道都有四种输入接口，每个接口都可接一种格式的输入信号，但任一时刻只能有一种参与显示。
输入的VIDEO信号可以来自电视摄像机、录相机、DVD机或者电视电话会议系统。
输入的模拟RGB信号通常由计算机提供，最高可支持分辨率1280x1024、场频60Hz的VGA 视频。
计算机VGA视频可以是绿色同步、复合同步，或者H、V分离的同步模式。
图2 BR300的后面板 ，带四个输入口（2RU 标准机箱）输入的视频信号都被调整成一定分辨率和刷新频率的VGA 信号，然后再输出。
支持的最高分辨率为1600X1200，此分辨率下的最高刷新频率为60Hz 。
输出端可直接与模拟输出连接器、计算机监视器或者其他高速度显示设备相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四画面视频分割器简要说明
一、面板示意图
前面板（图一）
后面板（图二）
二、按键说明
（1）MENU 按“MENU”（长）进入主功能表设置模式
按“MENU”（短）进入四分割和三种画中画模式（2）AUTO 按“AUTO”(长)进入重播（PB）模式，再按CH1/…/CH4,可分别将重播的四个小画面放大
成单画面，再按“AUTO”(短)返回。
按“AUTO”
（短）进入自动切换模式，在功能表中亦可作
退出“EXIT”功能。
（3）ZOOM 按“ZOOM”（短）后，按“CH1/…/CH4”进行上下左右区域选择后，按“AUTO”键放大，按“ZOOM”
退出。
（4）FREEZE 大小画面冻结功能，按一次是冻结，再按一次是取消。
（5）CH1 全画面显示通道1/上移键
（6）CH2 全画面显示通道2/下移键
（7）CH3 全画面显示通道3/左移键/递增功能/进入子菜单（8）CH4 全画面显示通道4/右移键/递增功能/进入子菜单
三、端口说明
四画面分割器共有报警、视频输出、视频输入三种端口，具体见图二。
如要设置分割器参数的话，需要把信号线接到“MONITOR OUT”上才能显示出分割器的参数设置菜单。
四、常用设置说明
按“MENU”（长）进入主菜单后，按“↑”或“↓”键选择所要设置的菜单项，按“+”或“-”进入
子菜单。
主菜单如下图所示：Array主菜单（图三）
1、时间设置
在主菜单下选择“时间和日
期”子菜单，按“+”或“-”进
入，按“↑”或“↓”选择需要
设置的项，用“+”或“-”来修
改。
按“AUTO”键返回上一级菜
单。
2、视频自动切换设置
在“显示设置”菜单下，选中“自动切换设置”按“+”或“-”进入，按“↑”或“↓”选择需要修改的通道，再按“+”或“-”选择画面切换的时间，时间从1秒到99秒，
也可选择不切换。
按“AUTO”键返回上一级菜单。
