携带型智能接地线及其管理系统的研究
(技术规范标准)短路接地线技术标准SD

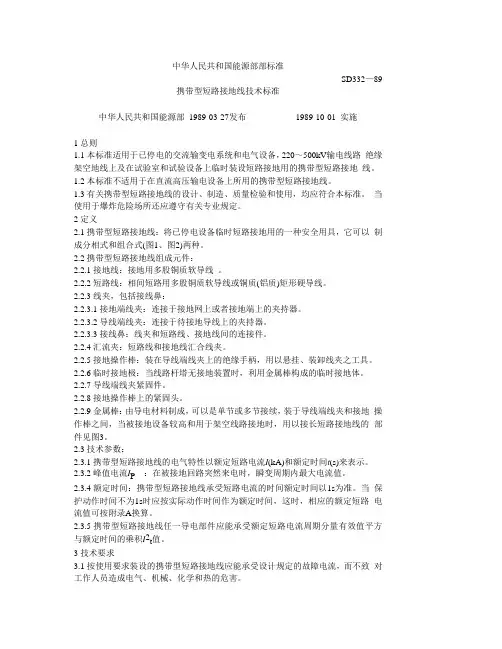

中华人民共和国能源部部标准SD332—89携带型短路接地线技术标准中华人民共和国能源部1989-03-27发布1989-10-01 实施1 总则1.1 本标准适用于已停电的交流输变电系统和电气设备，220～500kV输电线路绝缘架空地线上及在试验室和试验设备上临时装设短路接地用的携带型短路接地线。
1.2 本标准不适用于在直流高压输电设备上所用的携带型短路接地线。
1.3 有关携带型短路接地线的设计、制造、质量检验和使用，均应符合本标准。
当使用于爆炸危险场所还应遵守有关专业规定。
2 定义2.1 携带型短路接地线：将已停电设备临时短路接地用的一种安全用具，它可以制成分相式和组合式(图1、图2)两种。
2.2 携带型短路接地线组成元件：2.2.1 接地线：接地用多股铜质软导线。
2.2.2 短路线：相间短路用多股铜质软导线或铜质(铝质)矩形硬导线。
2.2.3 线夹，包括接线鼻：2.2.3.1 接地端线夹：连接于接地网上或者接地端上的夹持器。
2.2.3.2 导线端线夹：连接于待接地导线上的夹持器。
2.2.3.3 接线鼻：线夹和短路线、接地线间的连接件。
2.2.4 汇流夹：短路线和接地线汇合线夹。
2.2.5 接地操作棒：装在导线端线夹上的绝缘手柄，用以悬挂、装卸线夹之工具。
2.2.6 临时接地极：当线路杆塔无接地装置时，利用金属棒构成的临时接地体。
2.2.7 导线端线夹紧固件。
2.2.8 接地操作棒上的紧固头。
2.2.9 金属棒：由导电材料制成，可以是单节或多节接续，装于导线端线夹和接地操作棒之间，当被接地设备较高和用于架空线路接地时，用以接长短路接地线的部件见图3。
2.3 技术参数：2.3.1 携带型短路接地线的电气特性以额定短路电流I(kA)和额定时间t(s)来表示。
2.3.2 峰值电流I P：在被接地回路突然来电时，瞬变周期内最大电流值。
2.3.4 额定时间：携带型短路接地线承受短路电流的时间额定时间以1s为准。
携带型短路接地线技术标准 SD 332-89
注：①截面 16mm 只用于 500V 及以下线路和绝缘架空地线上。 ②用于直接接地系统时，接地线截面应取与短路线同一截面值。 护层材料应柔韧，在使用温度范围内，不龟裂，护层厚度不小于 1.0mm。 3.7 携带型短路接地线的线夹的要求。 3.7.1 线夹可用铜或铝质合金材料制成，材质特性应符合下列标准： 材质 铜质 铝质合金 抗拉强度不小于(MPa) 207 207 屈服强度不小于(MPa) 90 138 伸长率不小于(%) 6 1.5 3.7.2 线夹应保证其与电力设备及接地体的连接处电气接触良好，并应符合短路电流作用下 的动、热稳定的要求。 线夹主接触部分的钳口可制成平面式和颚状式。钳口的紧固力应不致损坏设备导线或固 定接地点。 3.7.3 线夹应和接线鼻一起配套供应，接线鼻可用铜质或铝质合金制成，其尺寸应和短路线、 接地线的截面，线夹的尺寸相匹配。线夹和软绞线部分的连接可以是压接，也可以钎焊。 3.7.4 导线端线夹可随所配接地线(短路线)截面大小分成若干规格， 线夹钳口的开度应能满足 产品所规定的待接地导线的截面范围。钳口主接触面尺寸应保证在产品规定的额定短路电
图 3 金属棒使用示意图 1—导线端线夹；2—接长用金属棒(单节或多节组成)； 3—金属棒端部的夹紧件；4—接地操作棒上的紧固头；5—短路线 表 1 接地线与短路线的最小截面 短路用铜导线截面 (mm2) 16 25 35 50 70 95 ≥120
2
接地用铜导线截面 (mm2) 16 25 25 25 35 35 50
3.4 携带型短路接地线在通过短路电流后，一般应予报废。 3.5 携带型短路接地线的选择应按所在电力系统实际最大短路容量决定，接地线和短路线相 配的最小截面见表 1。 3.6 短路线和接地线：携带型短路接地线的短路线和接地线应为多股铜质软绞线或编织线， 并应具有柔软和耐高温的特点，绞线应外覆透明绝缘层，即护层。
电力安全器具-携带型接地线(短路线)
携带型接地线（短路线）
（1）功能：对检修设备实施接 地，消除感应电压，释放剩余电 荷，保护人身安全。
（2）使用场所：实施接地的电 力生产现场。
携带型接地线（短路线）
（3）使用方法： 1）装设接地线前需验明装设点却无 电压。 2）装、坼接地线必须由两人进行。 3）操作人员应戴绝缘手套，使用 绝缘杆。 4）装设接地线必须先接地端，后 接导体端，坼除时顺序相反。
携带型接地线（短路线）
接地线结构组成： 1、线夹：起到接地线与设备的可靠
连接作用。 2、多股软铜线：应承受工作地点通
过的最大短路电流，同时应有一 定的机械强度，截面不得小于35 平方毫米，多股软铜线套的透明 塑料外套起保护作用。多股软铜
携带型接地线（短路线）
接地线结构组成： 3、接地端：起接地线与接地网
携带型接地线（短路线）
（4）注意事项: 1)接地线使（绳）无 污垢、损伤、裂纹，绝缘杆在试验有效期内。 2）工作地点所有可能来电各侧均应装设接地线，当 工作点可能产生危险感应电压时，还应增设接地线。
携带型接地线（短路线）
（4）注意事项: 3）接地线规格应满足装设点 短路容量和电压等级要求。 4）装设接地线夹头必须夹紧， 以防短路电流较大时因接触 不良时熔断或因电动力作用 而脱落。
携带型接地线（短路线）
（4）注意事项: 5）禁止以缠绕的方式代替夹
头，禁止在接地线和设备之 间再连接隔离开关、熔断器。
6）严禁使用其它导线作接地线。
的连接作用，一般是用螺丝紧 固或接地棒。接地棒打入地下 深度不得小于0.6米。
探讨电力安全工器具管理存在问题及解决方法

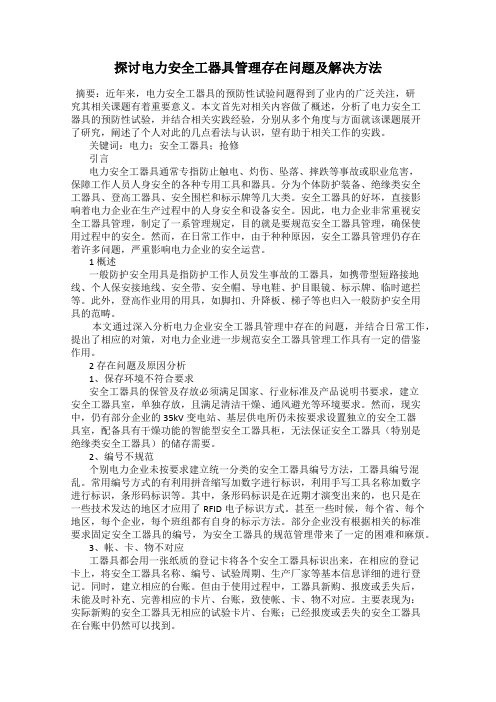

探讨电力安全工器具管理存在问题及解决方法摘要：近年来，电力安全工器具的预防性试验问题得到了业内的广泛关注，研究其相关课题有着重要意义。
本文首先对相关内容做了概述，分析了电力安全工器具的预防性试验，并结合相关实践经验，分别从多个角度与方面就该课题展开了研究，阐述了个人对此的几点看法与认识，望有助于相关工作的实践。
关键词：电力；安全工器具；抢修引言电力安全工器具通常专指防止触电、灼伤、坠落、摔跌等事故或职业危害，保障工作人员人身安全的各种专用工具和器具。
分为个体防护装备、绝缘类安全工器具、登高工器具、安全围栏和标示牌等几大类。
安全工器具的好坏，直接影响着电力企业在生产过程中的人身安全和设备安全。
因此，电力企业非常重视安全工器具管理，制定了一系管理规定，目的就是要规范安全工器具管理，确保使用过程中的安全。
然而，在日常工作中，由于种种原因，安全工器具管理仍存在着许多问题，严重影响电力企业的安全运营。
1 概述一般防护安全用具是指防护工作人员发生事故的工器具，如携带型短路接地线、个人保安接地线、安全带、安全帽、导电鞋、护目眼镜、标示牌、临时遮拦等。
此外，登高作业用的用具，如脚扣、升降板、梯子等也归入一般防护安全用具的范畴。
本文通过深入分析电力企业安全工器具管理中存在的问题，并结合日常工作，提出了相应的对策，对电力企业进一步规范安全工器具管理工作具有一定的借鉴作用。
2 存在问题及原因分析1、保存环境不符合要求安全工器具的保管及存放必须满足国家、行业标准及产品说明书要求，建立安全工器具室，单独存放，且满足清洁干燥、通风避光等环境要求。
然而，现实中，仍有部分企业的35kV变电站、基层供电所仍未按要求设置独立的安全工器具室，配备具有干燥功能的智能型安全工器具柜，无法保证安全工器具（特别是绝缘类安全工器具）的储存需要。
2、编号不规范个别电力企业未按要求建立统一分类的安全工器具编号方法，工器具编号混乱。
常用编号方式的有利用拼音缩写加数字进行标识，利用手写工具名称加数字进行标识，条形码标识等。
211133254_便携式接地线收纳装置
便携式接地线收纳装置李 涛 吴 波 汤建磊 杨 珊 李 源（云南电网有限责任公司昆明供电局）摘 要：因为变电站的临时接地线不良操作经常会引发安全事故，所以强化变电站的临时接地线管理显得非常重要，目前已成为电网安全运营管理的重要内容。
以往接地线收纳工作存在着许多的问题，不仅效率低同时安全风险较高，所以如何改进与优化接地线的收纳工作环节显得非常重要。
对此，本文出于接地线收纳工作效率、安全、便利性角度，提出一种便携式的接地线收纳装置，希望可以为相关工作者提供帮助。
关键词：便携式；接地线；收纳装置０ 引言临时短路接地线属于电力行业在设备、线路断电之后对其进行检修之前需要先挂接的安全短路装置，其主要作用在于预防突然来电而导致操作人员、设备遭受伤害的安全防护性用具。
便携式接地线主要是将三相架空线或母线通过接地线进行临时接地，预防突然送电的风险问题，将停电检修线路和设备的关键部位进行临时接地，预防电路感应电压而导致的安全事故以及在停电进行设备作业时，将剩余电荷通过临时接地线进行接地放电，从而预防剩余电荷而导致的安全事故。
如果临时接地线的管理不合理，很容易导致严重的恶性事件。
从以往经验来看，戴临时接地线合刀闸的操作不良事故在电网安全事故中占据首位，所以强化接地线的管理显得非常重要。
对此，探讨便携式接地线收纳装置显得非常重要。
１ 接地线的现状１ １ 临时接地线安全管理现状临时短路接地线在操作不合理、不良操作时均会导致安全事故的发生，其事故主要涉及两种，一种是因为工作人员没有严格遵守接地线的操作规范进行作业，在工作中没有及时做好对接地线的编号核对、合理存放，缺乏相应的使用记录，导致接地线的漏拆出现带地线合闸的事故问题［１］。
另一种是没有严格地遵守停电作业、验电作业和装设接地线的规范化操作，从而导致带电挂地线的严重不良操作事故。
当前许多的变电站都有针对接地线的安全管理制度，同时也提出了关于接地线的定点存放管理要求，但是单纯基于变电站的规定制度进行管理并不能完全消除地线安全存放的隐患问题，缺乏编号和归类管理措施，导致操作票的项目装置地线仍然存在混乱问题，从而形成相应的安全隐患［２］。

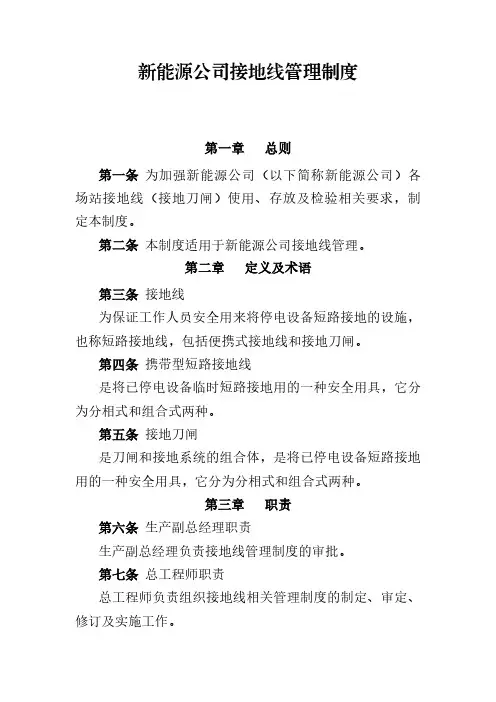

新能源公司接地线管理制度
新能源公司接地线管理制度第一章总则第一条为加强新能源公司（以下简称新能源公司）各场站接地线（接地刀闸）使用、存放及检验相关要求，制定本制度。
第二条本制度适用于新能源公司接地线管理。
第二章定义及术语第三条接地线为保证工作人员安全用来将停电设备短路接地的设施，也称短路接地线，包括便携式接地线和接地刀闸。
第四条携带型短路接地线是将已停电设备临时短路接地用的一种安全用具，它分为分相式和组合式两种。
第五条接地刀闸是刀闸和接地系统的组合体，是将已停电设备短路接地用的一种安全用具，它分为分相式和组合式两种。
第三章职责第六条生产副总经理职责生产副总经理负责接地线管理制度的审批。
第七条总工程师职责总工程师负责组织接地线相关管理制度的制定、审定、修订及实施工作。
第八条集控中心职责(一)负责监督和指导风电场人员正确使用、保管接地线，对接地线使用的正确性负责。
(二)负责指导场站按要求填写接地线（接地刀）登记表，并定期对登记情况进行检查。
(三)第九条生产技术部(一)负责定期组织对携带型短路接地线及其绝缘操作杆进行检验或送检，并对检验结果的正确性负责。
(二)负责定期组织测量接地线接地桩的导通电阻，以及接地网的接地电阻。
(三)负责组织临时接地线管理系统（微机五防装置）的定期维护。
第十条风电场职责(一)组织风电场人员每月末对携带型短路接地线及其绝缘操作杆进行检查，确保其完好、有效。
(二)负责接地线台账管理。
(三)负责及时将携带型短路接地线或绝缘操作杆送检。
(四)负责监督和指导本风场人员正确使用、保管接地线。
第十一条风电场安全专工职责(一)负责组织人员在交接班前核对接地线存放和使用情况。
(二)负责组织当班人员正确使用接地线。
(三)对当班期间的接地线整理、定置负责。
第十二条使用人员职责(一)负责检查拟使用的接地线是否完好、有效。
(二)负责正确使用接地线，对接地线使用的正确性负责。
(三)负责接地线的整理和定置存放。
第四章管理活动的内容与方法第十三条接地线使用流程(一)值长根据工作任务安排下令装设接地线；操作人员接令后做好相关操作准备工作：操作票、安全工器具等，操作人员检查设备是否停电，若未停电则停止操作并汇报值长，值长根据实际情况决定是否结束工作或继续操作；操作人员用合适的验电笔验明设备是否无电压，若有电压则停止操作并汇报值长，值长根据实际情况确认情况是否正常、是否继续操作；具备条件后操作人员戴绝缘手套先装设接地端，再接导体端；操作人做好登记和汇报工作；值长做好运行日志记录。
便携式接地线小车的研制
接地线是电力系统中应用广泛的安全工器具，由导线端线夹、短路线、接地引线、接地端线夹、汇流夹以及多股软导线上的线鼻构成；在电力设备检修时，通过接地线将检修设备三相短路并接地，是电力工作人员人身安全、电网设备安全的重要保障。
（引用自《中华人民共和国能源部部标准—携带型短路接地线技术标准S D332-89》）。
1 问题的提出与分析变电运维人员使用接地线的流程可归纳为：从安全工器具室取接地线→搬运至装设接地线处→展开接地线→装设接地线→拆除接地线→缠绕接地线→将接地线搬运至安全工器具室，在上述整个过程中，变电运维人员一直在徒手搬运、缠绕接地线。
青岛供电公司所配置的接地线中，A Y D-S-2型号的220kV接地线应用较为普遍，该型号接地线长度约15 m，重量约14 kg，对于女性或年龄较大的员工来说，徒手搬运、缠绕接地线十分困难，通常需要两人配合才能完成。
针对接地线搬运费力，初步设计通过工程车搬运接地线、在现场安装接地线放置点等方案；针对接地线缠绕费时，初步设计安装接地线缠绕桩、将接地线简单折叠的方案，针对是否能有效解决问题、是否经济、实施周期等方面对上述方案进行分析，都不具有良好的可行性。
对于这种情况，考虑设计一种接地线专用的搬运和缠绕工具，以解决接地线使用过程中的费力、费时问题。
2 便携式接地线小车的研制2.1 装置设计原则便携式接地线小车的研制按照安全可靠、实用性强、成本适中、外形美观的总体原则次序进行。
2.2 装置设计方向首先需要确定便携式接地线小车总体设计方向，结合当前生产生活中的主流搬运装置，初步设计拉杆式、推车式两种方案进行对比。
购买两种类型的小车在变电站设备室内进行搬运试验，通过载重能力、稳定性、爬楼能力、尺寸等方面进行对比，得出推车式小车在爬楼试验中比拉杆式明显费力，并且推车式小车小车尺寸较大，不便于工程车运输，最终将设计总方向确定为拉杆式。
2.3 装置的研制拉杆式便携式接地线小车的研制从以下五个方面进行开展。
简述携带型短路接地线的使用方法
简述携带型短路接地线的使用方法
携带型短路接地线是一种用于保护个人电气安全的装置，它可用于电气维修、检修和操作过程中防止电流通过人体造成电击伤害。
其使用方法如下：
1. 首先将短路接地线连接到电源线的插头上，确保接地线的接地夹与地线连接牢固。
2. 将电源线的插头插入电源插座，确保电源正常通电。
3. 接地线的另一端的接地夹固定在接地点，例如金属水管或接地线的接地柱。
4. 在进行电气维修、检修和操作时，将短路接地线夹到工作物体上，以确保工作物体与大地之间形成短路。
5. 在进行电气维修、检修和操作时，操作人员必须戴好绝缘手套和绝缘鞋，并且不能接触未绝缘的金属物体。
6. 当操作人员不再接触工作物体时，可以将短路接地线从工作物体上取下，继续进行其他工作。
通过正确使用携带型短路接地线，可以有效地防止电流通过人体，保护个人电气安全。
在使用过程中，需要注意接地线的连接牢固、接地夹的正常工作和自身的个人防护措施。
携带型短路接地线使用前检查内容
携带型短路接地线使用前检查内容
使用携带型短路接地线之前，需要进行以下检查：
1. 外观检查：检查短路接地线的外观是否完好无损，没有明显的划痕、断裂或损坏。
2. 接头检查：检查短路接地线的接头是否完好固定，没有松动或变形。
3. 电气性能检查：使用万用表或其他合适的电测工具，测量短路接地线的电阻值是否符合标准要求，确保接地线具有良好的导电性能。
4. 导电部分清洁：检查短路接地线的导电部分（例如接头和插头）是否干净无尘，没有杂质影响导电效果。
5. 绝缘部分检查：检查短路接地线的绝缘部分是否完好无损，没有裂痕、破损或暴露导体的情况。
6. 标识检查：检查短路接地线上的标识是否清晰可见，包括生产厂商、型号和相关安全认证等信息。
在使用携带型短路接地线时，还应按照使用说明书的要求正确连接和操作，确保安全可靠地接地。
另外，定期对短路接地线进行检查和维护，以确保其始终处于良好的工作状态。
高压接地线220kv
高压携带型短路接地线220kv
一、概述
JDX系列携带型短路接地线是石家庄百鼎电气有限公司按能源部SD332-89技术标准，技术指标符合DL740-2000电力行业标准及国际IEC技术标准。
结合广大电力工作者对接地线的改进要求，由本公司科研人员及电力系统工程技术人员共同开发的一种新型产品。
JDX系列携带型短路接地线于2000年6月通过电力部安全工器具质量监督检测测试中心的型式试验，所有试验项目全部合格。
二、技术要求
1．标称截面：35mm2
2．总根数：1136
3．平均直径（mm）：0.2mm
4．计算截面：（mm2）：35.67
5．绝缘杆部分长度：1360 mm
6．握手部分长度：700 mm
三、分类高压接地线220kv需要根据实际使用场所不同分类：
1、JDX-WS-220型适用于架空线路停电检修用
JDX-WS-220型接地线的整套配置标准为：35mm2透明接地软铜线形式为三相合一式，长度：3*5m+20m,接地棒长度为2节3米*3只，接线形式为双簧卡口挂钩式，接地端为接地丁配置
2、JDX-NL-220型适用于铜铝排母线和室内外开关柜内停电检修用
JDX-nl-220KV母排接地线的整套配置标准为35mm2透明接地软铜线形式为三相合一式，长度：3*6m+6m,接地棒配置长度为2节3米*3支，接线形式为平口螺旋压紧式，接地端为接地卡配如下图
平口螺旋压紧式。
