太阳能庭院灯安装说明书
太阳能路灯安装指导书
太阳能路灯安装说明整体示意图地基浇注⒈定立灯位置；勘察地质情况，如果地表1到2米皆是松软土质，那么开挖深度应加深；同时要确认开挖位置以下没有其他设施（如电缆、管道等），路灯顶部没有长时间遮阳物体，否则要适当更换位置。
⒉进行预埋件定位浇筑。
预埋件放置在方坑正中，PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处（如上图所示）。
注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆竖立后端正而不偏斜。
然后以C20混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。
3.混泥土凝固过程中，要定时浇水养护；待混凝土完全凝固（一般72小时以上），才能进行吊灯安装。
电池组件安装⒈太阳能电池板的输出正负极在连接到控制器前须采取措施避免短接；⒉太阳电池组件与支架连接时要牢固可靠；⒊组件的输出线应避免裸露，并用扎带扎牢；⒋电池组件的朝向要朝正南，以指南针指向为准。
蓄电池安装⒈电池置于控制箱内时须轻拿轻放，防止砸坏控制箱；2.输出线连接在蓄电池后在任何情况下禁止短接，避免损坏蓄电池；灯具安装⒈行各部位组件固定：太阳板固定在太阳板支架上，灯头固定到挑臂上，然后将支架与挑臂固定到主杆，并将连接线穿引到控制箱。
⒉灯杆立杆之前，先检查各部位紧固件是否牢固，灯头安装是否端正。
按照技术要求将连接线连接到控制器；先接蓄电池，再接负载，然后接太阳板；接线操作时一定要注意各路接线与控制器上标明的接线端子不能接错，正负两极性不能碰撞，不能接反；否则控制器将被损坏。
调试系统工作是否正常；松开控制器上太阳板连接线，灯亮；接上太阳板连接线，灯熄；同时仔细观察控制器上各指示灯的变化；一切属于正常，方可封好控制箱。
⒊灯杆立杆时，注意安全防范；螺丝绝对紧固好，如组件朝阳角度有所偏差，需要上去端调整其朝阳方向完全朝正南。
太阳能LED灯具说明书
太阳能LED灯具使用说明书一、概述太阳能LED灯具由控制柜、太阳能电池、LED球泡灯组成,如下图所示，太阳能电池将光能转化电能对控制器内部蓄电池充电。
太阳能LED灯具工作在两种状态：①充电状态；②开灯状态。
二、电参数太阳能电池最大输入电压：DC 17V；输出电压：DC 12V；工作环境温度：-25～60℃。
三、功能说明太阳能电池平稳放于日照处，用于充分吸收外界光能。
充电状态:太阳能电池与控制柜连接好后按下AN1开关，外界光照足够强时，此时太阳能电源指示灯亮，蓄电池充电指示灯HL1慢闪烁，此时蓄电池正在充电。
开灯状态:闭合S1开关，1路输出LED球泡灯亮同时HL2输出指示灯也亮。
闭合S2开关，2路输出LED球泡灯亮同时HL2输出指示灯也亮。
四、控制柜结构尺寸五、产品包装1．检验合格的产品用塑料袋封装后放入箱内，并衬以防震材料，防止运输过程中发生窜动或碰撞。
2．产品包装能满足防潮、防尘的要求。
包装箱外表面标有产品名称、型号规格、生产批号、数量、净重、制造厂家等，还标有防潮、防震、小心轻放、切勿倒置等字样或图案标志。
六、设备附件七、产品维护敬告：在进行产品维护时，请确保断电操作，以免发生意外触电，请参照以下要求和方法进行日常维护和定期检修，对于已损坏设备请及时寄回我公司进行维修。
1. 日常维护定期检查系统控制器各紧固件，确保不会脱落影响设备正常运行。
保持清洁，注意防潮。
如发现故障，请作好记录以待维修。
2. 故障分析及维修说明：因系统单元较简单，一般性故障可在现场检修处理，如有个别疑难故障无法排除，可联系相关人员进行帮助检修，排除故障。
（1）无法进充电或点亮如因特殊原因，系统不能正常启动或无法进充电或点亮，请先确认外线路是否正常，如太阳能板连接线是否有短路等；在确认外线路正常后，打开系统控制器检查内部各接插件是否有脱落松动或接触不良等现象。
如确认连接正常还无法排除故障，可联系我公司相关人员进行更换。
八、售后服务在用户正确安装、操作及符合本手册要求使用条件下，在质保期内，如出现因产品质量不良而发生故障时，此故障仅限于功能性故障，如完全无法点亮或充电等，我公司将为用户提供维修或更换服务。

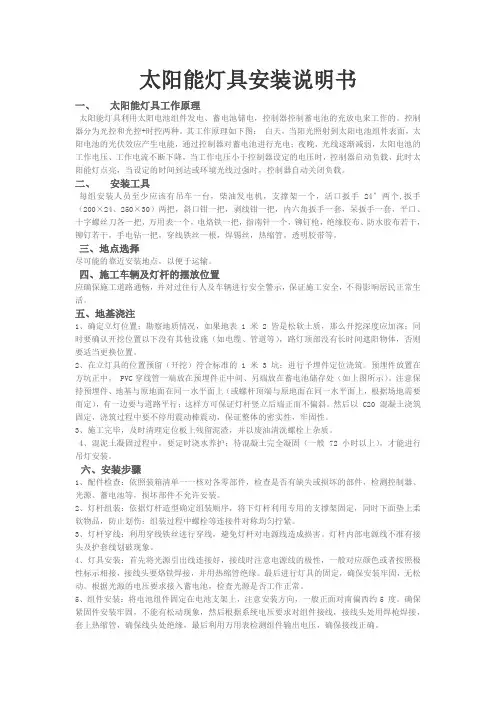

太阳能灯具安装说明书
太阳能灯具安装说明书一、太阳能灯具工作原理太阳能灯具利用太阳电池组件发电、蓄电池储电，控制器控制蓄电池的充放电来工作的。
控制器分为光控和光控+时控两种。
其工作原理如下图：白天，当阳光照射到太阳电池组件表面，太阳电池的光伏效应产生电能，通过控制器对蓄电池进行充电；夜晚，光线逐渐减弱，太阳电池的工作电压、工作电流不断下降，当工作电压小于控制器设定的电压时，控制器启动负载，此时太阳能灯点亮，当设定的时间到达或环境光线过强时，控制器自动关闭负载。
二、安装工具每组安装人员至少应该有吊车一台，柴油发电机，支撑架一个，活口扳手 24〞两个,扳手（200×24、250×30）两把，斜口钳一把，剥线钳一把，内六角扳手一套，呆扳手一套，平口、十字螺丝刀各一把，万用表一个，电烙铁一把，指南针一个，铆钉枪，绝缘胶布、防水胶布若干，铆钉若干，手电钻一把，穿线铁丝一根，焊锡丝，热缩管，透明胶带等。
三、地点选择尽可能的靠近安装地点，以便于运输。
四、施工车辆及灯杆的摆放位置应确保施工道路通畅，并对过往行人及车辆进行安全警示，保证施工安全，不得影响居民正常生活。
五、地基浇注1、确定立灯位置；勘察地质情况，如果地表 1 米 2 皆是松软土质，那么开挖深度应加深；同时要确认开挖位置以下没有其他设施（如电缆、管道等），路灯顶部没有长时间遮阳物体，否则要适当更换位置。
2、在立灯具的位置预留（开挖）符合标准的 1 米 3 坑；进行予埋件定位浇筑。
预埋件放置在方坑正中， PVC穿线管一端放在预埋件正中间、另端放在蓄电池储存处（如上图所示）。
注意保持预埋件、地基与原地面在同一水平面上（或螺杆顶端与原地面在同一水平面上，根据场地需要而定），有一边要与道路平行；这样方可保证灯杆竖立后端正而不偏斜。
然后以 C20 混凝土浇筑固定，浇筑过程中要不停用震动棒震动，保证整体的密实性，牢固性。
3、施工完毕，及时清理定位板上残留泥渣，并以废油清洗螺栓上杂质。
60W太阳能路灯施工安装说明书
60W太阳能路灯施工安装说明书太阳能路灯安装施工与传统路灯安装过程基本一致，但有区别，特别是太阳能电池板与蓄电池的安装。
太阳能路灯安装施工工序：灯位的选定，基础预制，现在安装准备工作（蓄电池组装、电池板与支撑加的组装），灯杆组装（穿线、灯具安装、电池板技架安装），吊装，蓄电池安装，控制器安装，灯杆校位置，验收移交。
60W太阳能路灯配置价格表1. 12V２0０AH蓄电池尺寸522*240*215（mm）重量：60KG2. １８０W太阳能板尺寸：１580 X 808X3５mm 重量15KG3. 60WLED灯头：570*300*82（mm）重量10.5kg4. 路灯灯杆：8米.上口径70 (mm) 下口径160 (mm) 厚3.5 Q235钢板。
重量：105KG包装情况：泡沫纸包装5. 控制器：118*78*32 mm 重量：0.2KG6. 防水箱：572*280*23(mm) 5KG7. 电线12米8. 配件：若干各组件说明：1.180W太阳能板采用效率≥17%的高效太阳能电池组件，产电效益高；2.60W大功率LED节能灯，高效可靠3.10A智能远红外遥控光伏充放电控制器，可实现遥控编程与控制，工作模式与工作时段任意设置，运行稳定可靠。
4.12V200AH太阳能专用胶体蓄电池，深循环设计，恢复性好，提供2-3个阴雨天正常照明电量；5、8米灯杆整体内外热镀锌处理，抗腐蚀性强，10级抗风等级设计，造型简洁大方，安装简便。
太阳能路灯安装手册一产品示意图（以下图片仅供参考，具体请以实物为准)二产品介绍（以下图片仅供参考，具体请以实物为准）蓄电池盒蓄电池控制器配线支架太阳能电池板灯杆灯头三太阳能灯具选址要求1 太阳能电池板方向应对正南方向。
2 阵列板选择安装在周围无高大建筑物，树木，电线杆等无遮挡阳光和避风处。
当无法满足全天无遮挡时，要保证尽量在9:30-15:30间无遮挡。
3 太阳能灯具要尽量避免靠近热源，以防影响灯具使用寿命。
花园太阳能灯安装方法步骤
花园太阳能灯安装方法步骤太阳能灯是一种环保、节能的照明设备，非常适合安装在花园中。
通过充电板吸收太阳能并将其转化为电能，太阳能灯可以为花园提供持续的照明。
安装太阳能灯十分简便，以下是花园太阳能灯的安装方法步骤。
步骤一：准备所需材料和工具为了顺利地安装太阳能灯，需要准备以下材料和工具：- 太阳能灯套装：包括太阳能灯具、太阳能充电板、支架和电缆等。
- 镐子或铲子：用于挖掘灯具安装的孔。
- 测量工具：用于测量安装位置的尺寸和角度。
- 手电筒：在安装夜间或光线较弱时使用。
- 螺丝刀和扳手：用于拧紧和固定灯具的螺钉和螺母。
步骤二：选择合适的安装位置在安装太阳能灯之前，需要仔细选择合适的安装位置。
选择一个阳光充足的地方，这样能够最大限度地吸收到太阳能。
另外，要确保选择的位置不会被树木或其他障碍物遮挡。
步骤三：挖掘安装孔使用镐子或铲子，挖掘一个适合太阳能灯器具的孔。
孔的深度应该能够容纳冲入地下的套装部分，并确保太阳能灯能够保持稳定。
通常，孔的深度需要达到20至30厘米。
步骤四：安装灯具支架将太阳能灯的支架插入刚挖掘的孔中。
确保支架牢固地放置在孔中，不会晃动或倒塌。
可以使用手动工具或脚步将支架牢固固定。
步骤五：连接太阳能充电板将太阳能充电板连接到太阳能灯器具上。
通常，太阳能充电板连接在灯具的顶部或侧边。
确保连接牢固并紧固好相应的螺钉和螺母。
步骤六：调整充电板的角度根据太阳的位置和日照角度，调整太阳能充电板的角度。
通常情况下，角度应与太阳直接照射的方向垂直。
这有助于最大程度地吸收太阳能并提高充电效率。
步骤七：测试太阳能灯在完成安装后，确保太阳能灯正常工作。
将灯具打开和关闭几次，检查它们的亮度和灯光效果是否符合预期。
如果灯具没有正常工作，检查连接是否松脱或损坏，并进行调整或更换。
注意事项在安装花园太阳能灯时，请注意以下事项：1. 遵循太阳能灯套装的安装说明和操作指南。
2. 不要在阴雨天气或光线不足的时候安装太阳能灯，这会影响充电效果。
太阳能LED灯安装指导手册
太阳能LED灯安装指导手册目录一、太阳能灯主要部件 (3)二、太阳能LED灯安装 (3)（一）、安装位置选择 (3)（二）、太阳能电池安装角度 (5)（三）、安装前准备 (6)（四）、灯具安装流程 (7)（五）、具体安装过程 (7)三、故障处理 (12)一、太阳能灯主要部件太阳能LED灯（主要是太阳能LED路灯和LED庭院灯）的主要材料包括：项序物料名称备注1 LED灯头内部一般无驱动电源2 太阳能电池组件3 蓄电池4 控制器升压恒流驱动一体5 灯杆6 地笼7 电池组件支架8 电池箱二、太阳能LED灯安装（一）、安装位置选择太阳能灯由于主要是采用太阳光照进行发电供电，因此，对灯具的安装位置，有一定的条件限制和要求，安装地点要求尽可能的选择在不被建筑物和树木遮挡的地方。
因此，太阳能灯的安装地点的选择，必须要求在安装的灯具周围的建筑物和树木，不能超过一定的高度.根据太阳辐射和太阳高度角的情况，通常在下午14点左右辐射最强，此时，要求建筑物和树木不能超过太阳高度角范围的区域。
具体要求如下：1）★太阳能电池板所正对的方向，以电池板为水平面，建筑物及树木高度不能超过太阳高度角20°-30°范围。
如下图所示：不符合要求符合要求此时太阳高度角在不同区域略有差异。
根据不同区域，建议角度选择如下：区域高度角南方30°北方20°对已知了建筑物和树木的高度，要安装灯具距离建筑物的距离计算如下：L=(H-h)/tga其中：H为建筑物或树木的高度；h为灯杆的高度；a为太阳高度角。
tg20°=0.364，tg30°=0.577；安装实例：安装环境周围无高大建筑和树木遮挡正确电池板正对建筑错误电池板正对建筑物太高错误2）★太阳能电池板所正对的方向，以电池板为水平轴，在其正对的方向左右180°范围内建筑物及树木高度不能超过太阳高度角20°-30°范围。
太阳能一体灯使用说明书
太阳能一体灯使用说明书(□20W□25W□30W□40W)产品简介◆太阳能一体灯是一体化的太阳能产品，简约的造型融合了当今最佳的绿色的能源组合（太阳能，半导体LED光源，磷酸铁锂电池）。
配有人体智能感应系统，实现了低功耗，长时间，高亮度，长寿命免维护。
同时运输和安装十分方便。
用途：安装在各种交通道路、辅道、小区道路、庭院、矿区及不易拉电的场所、公园照明、停车场等为夜晚提供道路照明，太阳板给蓄电池充电以满足照明。
构成：由一体灯（内置：高效光伏组件、大容量锂电池、微电脑MPPT智能控制器、高亮度LED光源）、灯杆两部份组成。
原理：白天在阳光下太阳能电池板产生电源，通过控制功能，太阳能电池板给蓄电池充电，晚间自动点亮LED灯，（人体感应模式，降低功耗）通过LED灯发光照亮道路。
使用须知：●.“一体灯”工作是不能离开阳光。
请根据安装地的日照强度或太阳能的年辐射总量来选择合适的产品型号。
●.“一体灯”选择长寿命的锂电池作为储能元件。
白天充电温度0°C～+60°C，低于0°C 时，控制系统将自动停止充电以保护电池，在温度回升到零度以上时，则自动进行充电（控制系统温控是选配）.在夜晚放电的放电条件为-20°C～+60°C，超出此范围时将破坏电池的性能。
选择“一体灯”时请确认的极端气温不会超过上述条件。
●.“一体灯”的电池在充满电后最长可存储1-2个月。
如经过长时间的运输或存储，需要及时进行检查，定期充电并记录。
否则，将损坏电池。
●.如果是在北半球，安装“一体灯”时，尽可能使太阳能电池板面朝南方，以获取最大能量，如果安装在南半球，安装时太阳能电池板朝向北方。
同时需要避开房屋，树木等障碍物的阴影，这会降低太阳能板的发电效率，导致“一体灯”工作效率降低.●.“一体灯”太阳能板表面的清洁程度也会影响太阳能电池板的发电效率。
所以其表面（如灰尘，树叶，油污等）是需要被清洁的，建议定期用普通的清洁剂刷洗即可。
太阳能灯的安装和使用教程
太阳能灯的安装和使用教程太阳能灯作为一种环保、节能的照明设备，越来越受到人们的青睐。
它利用太阳能转化为电能，不仅能为我们提供光照，还能为我们节省电费。
下面，我将为大家介绍太阳能灯的安装和使用教程。
一、安装太阳能灯1.选择合适的位置首先，我们需要选择一个阳光充足的位置来安装太阳能灯。
太阳能灯需要充分接收阳光才能发挥最佳效果，因此避免安装在有阴影遮挡的地方。
2.固定太阳能灯将太阳能灯的支架固定在地面或墙壁上。
如果是安装在地面上，可以选择使用地钉或地螺丝将支架固定在地面上；如果是安装在墙壁上，可以使用膨胀螺丝将支架固定在墙壁上。
3.连接电缆将太阳能灯的电缆与太阳能电池板连接起来。
通常，太阳能电池板上会有一个接线盒，将电缆连接到接线盒上即可。
4.调整角度根据当地的纬度和季节，调整太阳能电池板的角度，使其能够最大程度地接收阳光。
通常，夏季角度接近90度，冬季角度接近45度。
二、使用太阳能灯1.充电太阳能灯需要通过太阳能电池板充电才能正常工作。
确保太阳能电池板正面朝向阳光，并且没有任何遮挡物。
在白天，太阳能电池板会将阳光转化为电能，并存储在电池中。
2.开关操作太阳能灯通常配有一个开关，用于控制其开关和关灯。
在需要使用太阳能灯时，将开关切换到开启状态。
在不需要使用太阳能灯时，将开关切换到关闭状态，以节省电能。
3.灯光调节有些太阳能灯还配有灯光调节功能，可以根据需要调整灯光的亮度。
通常，太阳能灯的亮度调节按钮位于灯体上，通过按下按钮可以实现灯光的调节。
4.维护保养定期清洁太阳能电池板上的灰尘和污垢，以确保其正常工作。
此外，还要定期检查电池的电量，如果发现电量不足，可以通过太阳能电池板进行充电。
总结：太阳能灯的安装和使用教程并不复杂，只需要选择合适的位置安装太阳能灯，连接电缆，调整角度即可。
在使用过程中，保持太阳能电池板的清洁，合理使用开关和灯光调节功能，定期检查电池的电量。
通过正确安装和使用太阳能灯，我们可以为环境做出贡献，同时享受到便捷的照明服务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能庭院灯安装说明书
xx日月升太阳能科技发展有限公司
一、概述
我公司生产的太阳能灯具主要是由太阳能电池组件、高性能免维护蓄电池、控制器、路灯头（LED发光源）和灯体组成。
在安装上,采用独立供电系统,不用埋电缆，自动充电,自动开关光源,施工简单,无需人工操作,工作稳定可靠,使用寿命长。
具有安全、节能、环保、实用、高效、安装简便的特点。
适用于市政建设、公园、景区、庭院、别墅、小区、企业装饰等需要照明及景观效果的场所。
二、工作原理
白天太阳光照射到太阳能组件上,使太阳能电池组件产生一定幅度的直流电压,把光能转化为电能,再传送给控制器,经过智能控制器的过充保护,将太阳能组件传来的电能输送给蓄电池进行储存,夜晚太阳能组件因接收不到光能,智能控制器自动开启控制装置,蓄电池通过智能控制器的过放保护装置,向LED发光源提供电能,促使LED发光源发出足够亮度用于照明;天亮时，太阳能组件又接收到光能,智能控制器又自动转换到充电模式工作。
三、太阳能灯施工顺序
1.先用水泥混凝土浇筑预埋件（具体施工见四.1）；
2.预埋件浇筑凝固后（大约2-4天），可开挖蓄电池坑施工完成并填盖；
3.安装LED灯头和太阳能电池板并穿线；
4.安装太阳能路灯杆，调试太阳能电池板方向；
5.安装太阳能路灯控制器，按照相应说明接线。
四、接线方法注意事项：
1.组成蓄电池组时，严禁正负极短路。
2.接线前，先分清LED发光源的极性；LED发光源的极性相反时，LED发光源不发光。
3.接线时，必须注意各部分正负极极性，严禁接反（一般红色导线为正极，另一端为负极）。
4.控制器接线时，先接蓄电池连线，再接LED发光源，最后接太阳能电池组件。
禁止蓄电池组与太阳能电池组件的接线顺序相反；并做好各接线部分绝缘。
5.接线完毕后,将总控制器放置在灯杆开口处里面，将控制器盒侧放，防止控制器内进水。
五、预埋件及蓄电池施工安装注意事项
1.地龙基础浇注：
太阳能庭院灯预埋坑规格为500x650mm，地脚螺栓需露出地平面40mm （见下图），采用混凝土进行浇注；浇注时，地脚螺栓需平行于马路。
蓄电池地埋，浇注时地龙中心需预埋电缆穿线管（Φ20mm），穿线管上部露出地面300mm，浇注表面要整理水平，以防灯具倾斜。
2.蓄电池箱的埋位置：
蓄电池箱四周砌砖与蓄电池箱留有一定间隙；蓄电池底部垫砂石料起渗水作用（建议铺300mm厚）；蓄电池上部填土或三合板盖好，土层厚300mm。
六、安装调试方法
1.安装灯具固定地脚前，应首先确定无遮挡到太阳能电池组件采光的障碍物，如有采光障碍物时，此灯具必须避开安装或与我公司协商采取其他安装方法。
2.按照相关技术要求预埋灯具地脚，并等预埋件达到规定的安装强度要求后，才能安装灯具。
3.地脚螺丝必须上紧，不得松弛或漏上螺母，蓄电池与穿线管连接处务必用配套螺丝固定牢固。
4.按照接线方法将线接好。
5.将灯具正确安装，并保证灯杆垂直，不得倾斜。
6.调节太阳能电池组件面板使其面向正南方。
七、装箱清单
1.太阳能电池板及支架：1块
2.太阳能专用免维护蓄电池：1块
3.太阳能灯控制器：1个
4. LED发光源：1个
5.灯杆：1根
6.太阳能专用穿线管：1条
7.灯罩：1个
8、地龙：1个
9.螺母：1套
10.说明书：1份
