3.采用阻值为120Ω灵敏度系数K =2.0的金属电阻应变片和阻值为120Ω的固定电阻组成电桥，供桥电压为4V ，并假定负载电阻无穷大。

当应变片上的应变分别为1和1 000时，试求单臂、双臂和全桥工作时的输出电压，并比较三种情况下的灵敏度。

解：单臂时40U K U ε=，所以应变为1时660102410244--⨯=⨯⨯==U K U ε/V ，应变为1000时应为330102410244--⨯=⨯⨯==U K U ε/V ；双臂时20U K U ε=，所以应变为1时660104210242--⨯=⨯⨯==U K U ε/V ，应变为1000时应为330104210242--⨯=⨯⨯==U K U ε/V ；全桥时U K U ε=0，所以应变为1时60108-⨯=U /V ，应变为1000时应为30108-⨯=U /V 。

从上面的计算可知：单臂时灵敏度最低，双臂时为其两倍，全桥时最高，为单臂的四倍。

3.有一平面直线位移差动传感器特性其测量电路采用变压器交流电桥，结构组成如图所示。

电容传感器起始时b 1=b 2=b =200mm ，a 1=a 2=20mm 极距d =2mm ，极间介质为空气，测量电路u 1=3sinωt V ，且u=u 0。

试求当动极板上输入一位移量△x =5mm 时,电桥输出电压u 0。

b 1d a 1Δxb 2a 2C 1C 2C 1C 2u i u 0u u题3图解：根据测量电路可得 t t u a x u C C u u i i ϖϖsin 750sin 320500=⨯=∆=∆==/mV4.变间隙电容传感器的测量电路为运算放大器电路，如图所示。

C 0=200pF ，传感器的起始电容量C x0=20pF ,定动极板距离d 0=1.5mm ,运算放大器为理想放大器(即K →∞,Z i →∞),R f 极大,输入电压u 1=5sinωt V 。

求当电容传感动极板上输入一位移量△x =0.15mm 使d 0减小时,电路输出电压u 0为多少?+-u i u 0ＮＣx R fＣ0解：由测量电路可得ϖϖsin 45sin 515.05.15.120200000000=⨯-⨯=∆--=-=t u xd d C C u C C u i x i x/V 1．为什么说压电式传感器只适用于动态测量而不能用于静态测量?答：因为压电式传感器是将被子测量转换成压电晶体的电荷量，可等效成一定的电容，如被测量为静态时，很难将电荷转换成一定的电压信号输出，故只能用于动态测量。

高中物理选修3-2 第六章《传感器》单元测试题(解析版)

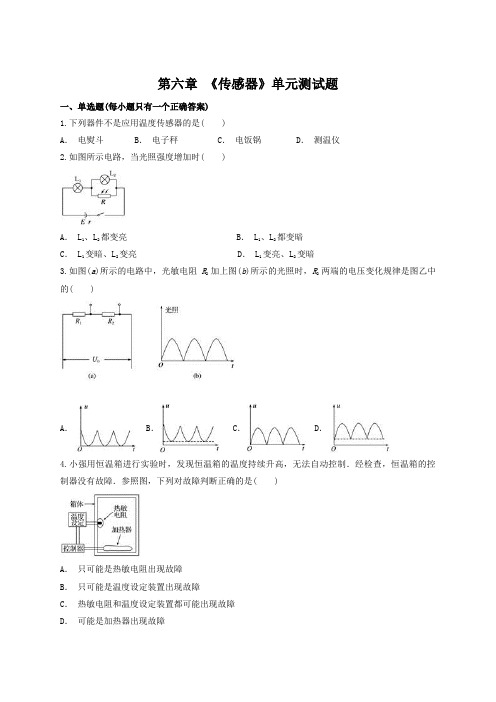

第六章《传感器》单元测试题一、单选题(每小题只有一个正确答案)1.下列器件不是应用温度传感器的是( )A．电熨斗 B．电子秤 C．电饭锅 D．测温仪2.如图所示电路，当光照强度增加时( )A． L1、L2都变亮 B． L1、L2都变暗C． L1变暗、L2变亮 D． L1变亮、L2变暗3.如图(a)所示的电路中，光敏电阻R2加上图(b)所示的光照时，R2两端的电压变化规律是图乙中的( )A． B． C． D．4.小强用恒温箱进行实验时，发现恒温箱的温度持续升高，无法自动控制．经检查，恒温箱的控制器没有故障．参照图，下列对故障判断正确的是( )A．只可能是热敏电阻出现故障B．只可能是温度设定装置出现故障C．热敏电阻和温度设定装置都可能出现故障D．可能是加热器出现故障5.在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发出警报，此时( )A．RM变大，且R越大，U增大越明显B．RM变大，且R越小，U增大越明显C．RM变小，且R越大，U增大越明显D．RM变小，且R越小，U增大越明显6.动圈式话筒和磁带录音都应用了电磁感应现象，如图甲所示是话筒原理图，如图乙所示是录音机的录音、放音原理图，由图可知：①话筒工作时磁铁不动，线圈振动而产生感应电流②录音机放音时变化的磁场在静止的话音磁头线圈中产生感应电流③录音机放音线圈中变化的电流在磁头缝隙处产生变化的磁场④录音机录音时线圈中变化的电流在磁头缝隙处产生变化的磁场其中正确的是( )A．②③④ B．①②③ C．①②④ D．①③④7.某电容式话筒的原理示意图如图所示，E为电源，R为电阻，薄片P和Q为两金属极板．对着话筒说话时，P振动而Q可视为不动．在P、Q间距增大过程中( )A．P、Q构成的电容器的电容增大B．P上电荷量保持不变C．M点的电势比N点的低D．M点的电势比N点的高8.许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中可能接入的传感器是( )①温度传感器②光传感器③声音传感器④热传感器A．①② B．②③ C．③④ D．②④9.2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”，基于巨磁电阻效应的开发用于读取硬盘数据的技术，被认为是纳米技术的第一次真正应用．在下列有关其他电阻应用的说法中，错误的是( )A．热敏电阻可应用于温度测控装置中B．光敏电阻是一种光电传感器C．电阻丝可应用于电热设备中D．电阻在电路中主要起到通过直流、阻碍交流的作用10.压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图甲所示的电路中，电流表示数变化如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是( )A． 0～t1时间内，升降机一定匀速运动B． 0～t1时间内，升降机可能减速上升C．t1～t2时间内，升降机可能匀速上升D．t1～t2时间内，升降机可能匀加速上升11.如图所示，截面为矩形的金属导体，放在磁场中，当导体中通有电流时，导体的上、下表面的电势关系为( )A．UM>UN B．UM＝UN C．UM<UN D．无法判断12.热敏电阻能将热信号转换为电信号是因为( )A．电阻阻值的大小随热量的变化而变化B．电阻阻值的大小随温度的变化而变化C．电阻体积的大小随热量的变化而变化D．电阻体积的大小随温度的变化而变化13.下列说法中正确的是( )A．电饭锅中的敏感元件是光敏电阻B．测温仪中测温元件可以是热敏电阻C．机械式鼠标中的传感器接收到连续的红外线，输出不连续的电脉冲D．火灾报警器中的光传感器在没有烟雾时呈现低电阻状态，有烟雾时呈现高电阻状态14.传感器是一种采集信息的重要器件．如图所示是一种测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容．现将此电容式传感器与零刻线在中央的灵敏电流表和电源串联，组成闭合电路，已知电流从电流表正接线柱流入时指针向右偏转．当待测压力增大时( )A．电容器的电容将减小B．灵敏电流表指针在正中央零刻线处C．灵敏电流表指针向左偏转D．灵敏电流表指针向右偏转15.电子秤使用的是( )A．超声波传感器 B．温度传感器C．压力传感器 D．红外线传感器二、多选题(每小题至少有两个正确答案)16.(多选)关于电饭锅的说法正确的是( )A．电饭锅中的温度传感器的主要元件是氧化铁B．感温铁氧体在常温下具有铁磁性，温度很高时失去铁磁性C．用电饭锅烧水，水开时能自动断电D．用电饭锅煮饭时，若温控开关自动断电后，它不能自动复位17.(多选)如图所示为一个电平检测逻辑电路，A与被测点相接，则( )A． A为低电平，LED发光B． A为高电平，LED发光C． A为低电平，LED不发光D． A为高电平，LED不发光18.(多选)在制作光控电路实验中，某同学按图所示电路将元件安装完毕后，发现将装置置入黑暗环境中接通电源时，灯泡不发光，原因可能是( )A．二极管两极接反B．R1与R G位置颠倒C．R1阻值太小D．灯泡被断路19.(多选)如图所示是霍尔元件的工作原理示意图，如果用d表示薄片的厚度，k为霍尔系数，相对于一个霍尔元件d、k为定值，如果保持电流I恒定，则可以验证U H随B的变化情况．以下说法中正确的是( )A．将永磁体的一个磁极逐渐靠近霍尔元件的工作面时，U H将变大B．在测定地球两极的磁场强弱时，霍尔元件的工作面应保持水平C．在测定地球赤道上的磁场强弱时，霍尔元件的工作面应保持水平D．改变磁感线与霍尔元件工作面的夹角，U H将发生变化20.(多选)如图甲测角度的电容式传感器；乙是研究自感现象的实验电路图；丙是一种测定压力的电容式传感器；丁是电容式话筒的电路原理图，下列说法正确的是( )A．甲图中两极间的电量不变时，若电压增加，则可判断出θ变大B．乙图电路开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花C．丙图中两极间的电压不变时，若有电流流向传感器的正极，则F变大D．丁图电路中，根据电磁感应的原理，声波的振动会在电路中产生变化的电流三、实验题21.如图所示，一热敏电阻R T放在控温容器M内；A为毫安表，量程6 mA，内阻为数十欧姆；E为直流电源，电动势约为3 V，内阻很小；R为电阻箱，最大阻值为999.9 Ω；S为开关．已知R T在95 ℃时的阻值为150 Ω，在20 ℃时的阻值为550 Ω.现要求在降温过程中测量在95～20 ℃之间的多个温度RT的阻值．(1)在图中画出连线，完成实验原理电路图．(2)完成下列实验步骤中的填空：①依照实验原理电路图连线．②调节控温容器M内的温度，使得R T的温度为95 ℃.③将电阻箱调到适当的阻值，以保证仪器安全．④闭合开关，调节电阻箱，记录电流表的示数I0，并记录________．⑤将R T的温度降为T1(20 ℃＜T1＜95 ℃)；调节电阻箱，使得电流表的读数________，记录________．⑥温度为T1的热敏电阻的电阻值R T1＝________.⑦逐步降低T1的数值，直至20 ℃为止；在每一温度下重复步骤⑤⑥.22.现有器材：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等．(1)若用上述器材测量热敏电阻的阻值随温度变化的特性，请你在实物图上连线．(2)实验的主要步骤：①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；②在保温容器中添加少量热水，待温度稳定后，闭合开关，________，________，断开开关．③实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得R－t关系图线．请根据图中的图线写出该热敏电阻的R－t关系式：R＝________＋________t(Ω)保留3位有效数字．23.气体传感器利用物质的化学反应将某种气体的浓度转换成电信号输出，如图所示，B为将可燃气体或有毒气体(CO、CH4等)浓度转换为电信号的传感器，简称电子鼻，根据如下材料：U＝220 V 的电源、排风扇M、继电器G、控制电源A、控制开关S，请设计一个家用自动排烟电路，并在图中完成连线图．四、计算题24.如图所示，小铅球P系在细金属丝下，悬挂在O点，开始时小铅球P沿竖直方向处于静止状态，当将小铅球P放入水平流动的水中时，球向左摆起一定的角度θ，水流速度越大，θ越大，为了测定水流对小球作用力的大小，在水平方向固定一根电阻丝BC，它与金属丝接触良好，不计摩擦(C端在O点正下方处)．图中还有电动势为E的电源(内阻不计)和一只电压表．(1)请你连接一个电路，使得当水速增大时，电压表示数增大．(2)如果OC间距为h，水流对小球作用力的大小为F，BC的长度为L，小铅球质量为m(不计水对小铅球的浮力)，当小铅球平衡时，电压表示数为U，请写出F与U，E，h的关系式．25.用如图所示的装置可以测量汽车在水平路面上做匀加速直线运动的加速度．该装置是在矩形箱子的前、后壁上各安装一个由力敏电阻组成的压力传感器．用两根相同的轻弹簧夹着一个质量为2.0 kg的滑块，滑块可无摩擦滑动，两弹簧的另一端分别压在传感器a、b上，其压力大小可直接从传感器的液晶显示屏上读出．现将装置沿运动方向固定在汽车上，传感器b在前，传感器a在后．汽车静止时，传感器a、b的示数均为10 N(取g＝10 m/s2)．(1)若传感器a的示数为14 N，b的示数为6.0 N，求此时汽车的加速度大小和方向．(2)当汽车以怎样的加速度运动时，传感器a的示数为零？答案解析1.【答案】B【解析】电子秤是利用压力传感器制成的．2.【答案】D【解析】当光照强度增加时，R阻值减小，由串反、并同可得L1变亮，L2变暗．3.【答案】B【解析】光敏电阻随光照的增强电阻减小，电路中电流增大，电阻R1两端电压增大，R2两端电压减小，但不能减小到零．故选项B正确．4.【答案】C【解析】由恒温箱原理图可知，若热敏电阻出现故障或温度设定出现故障都会向控制器传递错误信息，导致控制器发出错误指令，故C正确，A、B错误．若加热器出现故障，只有一种可能，即不能加热，而题中加热器一直加热才会使温度持续升高，故D错误．5.【答案】C【解析】S两端的电压增大，总电流变大，总电阻变小，说明M的电阻RM变小，且R越大，并联电阻减小越快，干路电流增大越明显，电压U变大越明显，C项正确．6.【答案】C【解析】话筒的工作原理是声波迫使金属线圈在磁铁产生的磁场中振动产生感应电流，①正确；录音时，话筒产生的感应电流经放大电路放大后在录音磁头缝隙处产生变化的磁场，④正确；磁带在放音时通过变化的磁场使放音磁头产生感应电流，经放大电路后再送到扬声器中，②正确．7.【答案】D【解析】由C＝可知P、Q间距d增大时电容C减小，A项错误；电容减小将放电，电荷量减小，故B项也错；放电时电流从M点经R到N点，说明M点电势高于N点电势，所以C项错误，D 项正确．8.【答案】B【解析】楼道灯控制电路中安装有光声控延时开关，它装有光敏感元件，用于感知外界光线的强弱，还安装有声敏感元件用于感知外界声响．当白天外界光线较强时，光声控延时开关总处于断开状态，灯不亮；当夜晚光线较弱且有声响时光声控延时开关处于导通状态，灯亮，延时一段时间后，开关断开，灯熄灭．9.【答案】D【解析】电阻在电路中对直流电和交流电都有阻碍作用，将电能转换为内能，故D错误．10.【答案】B【解析】在0～t1时间内，电流恒定，表明压敏电阻的阻值恒定，则重物对压敏电阻压力恒定，则升降机可能处于静止、匀速运动或匀变速直线运动，故A选项错误，B选项正确；t1～t2时间内，电流在增加，表明压敏电阻的阻值在减小，则重物对压敏电阻的压力在增大，故不可能做匀速运动或匀加速运动，C、D两项都错．11.【答案】A【解析】霍尔效应形成的原因是带电粒子在磁场中受到洛伦兹力作用形成的，根据左手定则，金属导体中自由电子受到向下的洛伦兹力作用，向导体的下表面N运动，则导体的上表面M剩下正电荷，所以UM>UN.故选A.12.【答案】B【解析】13.【答案】B【解析】电饭锅中的敏感元件是感温铁氧体，A错误；机械式鼠标中的传感器接收连续的红外线脉冲，输出相应的电脉冲信号，C错误；火灾报警器中的光传感器在没有烟雾时呈现高电阻状态，有烟雾时呈现低电阻状态，D错误．14.【答案】D【解析】15.【答案】C【解析】根据电子秤的工作原理，可知当电子秤受到压力的作用时，会显示相应的大小，故使用的是压力传感器，故C正确．16.【答案】BD【解析】17.【答案】BC【解析】A为低电平时，Y为高电平，LED的电压小，不发光；A为高电平时，Y为低电平，LED的电压大，发光，故B、C正确．18.【答案】ABD【解析】由题可知若二极管接反，光线暗时，二极管上为负向电压，无法导通，灯泡不亮，A项正确；若R1与R G位置颠倒，则光线较暗时，Y端为高电平，晶体管不导通，灯泡不发光，B项正确，若R1阻值太小，Y端一直为低电平，灯泡一直发光，C项错误；灯泡断路时无法发光，D正确．19.【答案】ABD【解析】一个磁极靠近霍尔元件工作面时，B增强，由U H＝k，知U H将变大，A正确；两极处磁场可看作与地面垂直，所以工作面应保持水平，B正确；赤道处磁场可看作与地面平行，所以工作面应保持竖直，C错误；设磁感线与霍尔元件工作面的夹角为θ，则应有qvB sinθ＝q，可见θ变化时，U H将变化，D正确．20.【答案】AC【解析】由Q＝CU，甲图中两极间的电量不变时，若电压增加，说明电容减小，由公式C＝可知S减小，A对；乙图电路开关断开瞬间，电路没有形成闭合回路，灯泡瞬间熄灭，B错；丙图中两极间的电压不变时，若有电流流向传感器的正极，说明电容器充电，电容增大，F增大，C对；丁图电路中，是根据电容器的充放电原理工作的，D错．21.【答案】(1)实验原理电路图如图所示(2)④电阻箱的读数R0⑤仍为I0电阻箱的读数R1⑥R0－R1＋150 Ω【解析】22.【答案】(1)如图(2)②读取温度计示数读取电压表示数(3)100 0.400【解析】(1)连接实物图时导线不能交叉，电压表应并联在电阻两端，电流由电压表的正接线柱流入电压表．(2)因本实验是探究热敏电阻的阻值随温度变化的特性，所以实验需测出热敏电阻的阻值及相应的温度，热敏电阻的阻值用R＝间接测量，故需记录的数据是温度计示数和电压表的示数．(3)设热敏电阻R＝R0＋kt，由图线斜率知k＝0.400.温度为10 ℃时，热敏电阻R＝104 Ω，则R0＝R－kt＝104 Ω－0.400×10 Ω＝100 Ω，所以R＝100＋0.400t(Ω)．23.【答案】【解析】电磁继电器起开关作用，所以电池组、开关和电磁继电器应组成一个电路，另一个是由排风扇和高压电源组成的电路．24.【答案】(1)(2)【解析】(1)如图所示．(2)设CE＝x，P球平衡时，由平衡条件可得tanθ＝＝……①，根据闭合电路欧姆定律和部分电路的欧姆定律可得I＝＝……②，根据电阻定律可得RL＝ρ……③，Rx＝ρ……④，由①②③④式可得F＝.25.【答案】(1)4.0 m/s2方向向右(2)汽车以方向向左、大小为10 m/s2的加速度运动【解析】(1)如图所示，依题意：左侧弹簧对滑块向右的推力F1＝14 N，右侧弹簧对滑块向左的推力F2＝6.0 N，滑块所受合力产生加速度a1，根据牛顿第二定律有F1－F2＝ma1，得：a1＝＝m/s2＝4 m/s2.a1与F1同方向，即向前(向右)．(2)a传感器的读数恰为零，即左侧弹簧的弹力F1′＝0，因两弹簧相同，左弹簧伸长多少，右弹簧就缩短多少，所以右侧弹簧的弹力变为F2′＝20 N. 滑块所受合力产生加速度a2，由牛顿第二定律得F合＝F2′＝ma2，得a2＝＝10 m/s2，方向向左．。

传感器期末复习题及答案

传感器期末复习题及答案一、填空题1、衡量传感器的静态特性的指标包含、和等（要求至少列出三种）2、____是指传感器在输入量不变的情况下,输出量随时间变化的现象。

3、系统灵敏度越__ __,就越容易受到外界干扰的影响,系统的稳定性就越_ _ 。

4、灵敏度是传感器在稳态下的比值。

5、某位移传感器,当输入量变化5mm时,输出电压变化300mv,其灵敏度为__ __。

6、某测量系统由传感器、放大器和记录仪组成,各环节的灵敏度分别为:S 1=0.2mV/℃、S2=2.0V/mV、S3=5.0mm/V,则系统总的灵敏度为。

7、电阻式传感器是指将被测对象的变化转换成电阻值变化的传感器，主要有、和三大类8、衡量传感器的静态特性的指标包含灵敏度、线性度、、重复性和稳定性等。

9、电阻应变片的配用测量电路采用差动电桥时，不仅可以消除同时还能起到的作用。

10、传感器通常由直接响应于被测量的、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成。

11、根据电容器参数变化的特性，电容式传感器可分为、变面积型、变介电常数型三种。

12、光电传感器的理论基础是光电效应。

通常把光线照射到物体表面后产生的光电效应分为三类。

第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有；第二类是利用在光线作用下使材料内部电阻率改变的效应，这类元件有光敏电阻；第三类是利用在光线作用下使物体内部产生一定方向电动势的，这类元件有光电池、光敏二极管、光敏三极管。

13、电感式传感器可以分为自感式、互感式、三大类。

14、霍尔传感器的灵敏度与霍尔系数成正比而与成反比。

15、制作霍尔元件应采用的材料是，因为该类材料能使截流子的迁移率与电阻率的乘积最大，而使两个端面出现电势差最大。

16、热电阻通常采用的材料有和。

17、当载流导体或半导体处于与电流相垂直的磁场中时，在其两端将产生电位差，这一现象被称为。

18、热电偶传感器是一种能将变化转换为变化的元件。
