模拟电子线路(模电) 电压比较器
电压比较器实验报告
电压比较器实验报告实验报告课程名称：电路与电子技术实验指导老师：成绩：实验名称：电压比较器及其应用实验类型：电子电路实验同组学生姓名：一、实验目的二、实验内容三、主要仪器设备四、实验数据记录、处理与分析五、思考题及实验心得一、实验目的1．了解电压比较器与运算放大器的性能区别；2．掌握电压比较器的结构及特点；3．掌握电压比较器电压传输特性的测试方法；4．学习比较器在电路设计中的应用。
二、实验内容及原理实验内容1．设计过零电压比较器电路，反相输入端接地，同相输入端接1kHz、1V正弦波信号，测量并绘制输出波形和电压传输特性曲线。
2．设计单门限电压比较器电路，同相输入端接1V直流电压，反相输入端接1kHz、1V正弦波信号，测量3．并绘制输出波形和电压传输特性曲线。
4．设计反相输入（下行）滞回电压比较器，反相输入端接1kHz、1V正弦波信号，测量并绘制输出波形和电压传输特性曲线。
5．设计窗口电压比较器电路，输入为1kHz、5V三角波信号，设置参考电压Vref1为1V直流电压，参考电压Vref2为4V直流电压，测量并绘制输出波形和电压传输特性曲线。
6．设计三态电压比较器电路，输入电压信号Vin为1kHz、5V三角波信号，当输入Vin< p="">实验原理电压比较器（简称为比较器）是对输入信号进行鉴幅和比较的集成器件，它可将模拟信号转换成二值信号，即只有高电平和低电平两种状态的离散信号。
可用作模拟电路和数字电路的接口，也可用作波形产生和变换电路等。
比较器看起来像是开路结构中的运算放大器，但比较器和运算放大器在电气性能参数方面有许多不同之处。
运算放大器在不加负反馈时，从原理上讲可以用作比较器，但比较器的响应速度比运算放大器快，传输延迟时间比运算放大器小，而且不需外加限幅电路就可直接驱动TTL、CMOS等数字集成电路。
但在要求不高情况下也可以考虑将某些运算放大器（例如：LM324、LM358、μA741、TL081、OP07、OP27等）当作比较器使用。
电压比较器与应用
03
使用模拟电路实现
通过模拟电路的方式实现 电压比较器，可以获得较 好的性能和精度。
使用数字电路实现
通过数字电路的方式实现 电压比较器，可以简化电 路设计并提高可靠性。
使用集成芯片实现
使用集成芯片实现电压比 较器，可以方便地实现复 杂的电路功能，并降低成 本。
电压比较器的优化策略
优化阈值电压
通过优化阈值电压，可以 提高比较器的精度和响应 速度。
电压比较器与应用
目 录
• 电压比较器简介 • 电压比较器的应用 • 电压比较器的性能参数 • 电压比较器的设计与实现 • 电压比较器的常见问题与解决方案 • 电压比较器的发展趋势与展望
01
CATALOGUE
电压比较器简介
电压比较器的定义
总结词
电压比较器是一种电子器件，用于比 较两个电压的大小，并根据比较结果 输出相应的电信号。
输入阻抗
指电压比较器对输入信号的阻抗大小。
输入失调电压
指输入端为零时，输出端不为零的电压值。
输入失调电压的温度系数
指输入失调电压随温度变化的程度。
输出电压范围
01
输出电压范围
指电压比较器的输出电压可达到 的范围。
03
输出驱动能力
指电压比较器能够驱动的负载电 流大小。
02
输出阻抗
指电压比较器输出端的阻抗大小 。
详细描述
电压比较器由运算放大器（Op-Amp）或类似结构的电路组成。当输入电压高于 参考电压时，比较器的输出端与正电源（VCC）接通，输出高电平；当输入电压 低于参考电压时，比较器的输出端与负电源（VSS）接通，输出低电平。
电压比较器的分类
总结词
根据工作原理和应用需求，电压比较器可分为模拟比较器和数字比较器两大类。

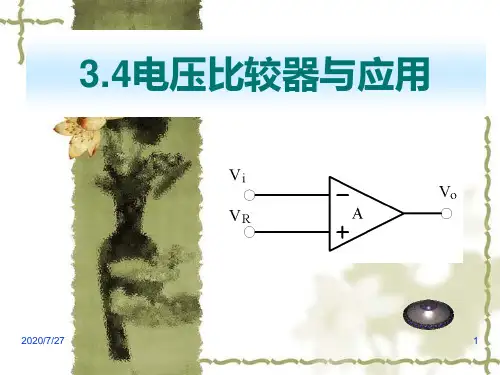

电压比较器与应用PPT课件
25
2020/7/27
26
V
R1
R
V R2 i
-
R4
Байду номын сангаас
V
o
+ R3
VZ
VTH1(1R R2 3)VRR R2 3VOL
VTH2 (1R R23)VRR R23VOH
❖ 两个阈值的差值称为回差：
2020/7/27
VTHVTH1VTH 2
27
滞回电压比较器
2020/7/27
28
滞回电平比较器
❖滞后电平可用R2调节，只要ΔV选择 合适，就可消除上述“振铃”现象， 从而大大提高抗干扰能力。但滞后 电平ΔV的存在，会使检测灵敏度变 差，所以ΔV不宜取得过大，通常 R2<< R3。
V
R1
i
V
R2
R
-
R4
V
o
+ R3
VZ
+VZ
-VZ
Vi
2020/7/27
24
Vi R1 VR R2
-
R4
Vo
+ R3
V Z
R1=10K，R2=15K，R3=30K，R4=3K，VR=0V， VZ=6V，根据式（3-25）和式（3-26）计算 VTH1=2V, VTH2 = -2V。
2020/7/27
2020/7/27
29
四、窗口比较器
❖窗口比较器的功能是判断输入 信号电平是否在某一范围之内。
❖由两个任意电平比较器适当组 合而构成。
当i
R1
从足够低逐渐上升到阈值时VTH1=
Vo
-
R4
V
+VZ
第八章电压比较器1
R1 R 2 R2
U
R
U
L
R1 R2
U om
R1 R 2 R2
U
R
(6-28)
传输特性：
UR ui R －+ +
uo
uo
Uom
UL
UH
0
R1 R2
-Uom Uom
ui
对照 R ui R1 R2
uo
UH
－+ +
uo
UL
0
-Uom
ui
(6-29)
迟滞比较器电路改进：为了稳定输出电压，可以
三、滞回比较器（迟滞比较器）
特点：电路中使用正反馈， 运放处于非线性状态。
1.下行迟滞比较器
a. 没加参考电压的下 行迟滞比较器
分析
1. 因为有正反馈，所以 输出饱和。
ui
R
－+ +
R1 U R2 +
uo
2. 当uo正饱和时(uo =+UOM) ：
U R1 R1 R2 U om U H
①
⑦
② ④
V EE
② ①
①
⑦
②
特点： 1. 无需限幅电路，根据电源电压确定所需高、低电平； 2. 可直接驱动集成数字电路； 3. 响应速度快； 4. 可具有选通端； 5. 电源电压升高，工作电流增大，工作速度加快。
(6-34)
讨论:
已知各电压比较器的电压传输特性如图所示，说出它 们各为哪种电压比较器；输入电压为5sinωt (V)，画出各 电路输出电压的波形。
电子技术 模拟电路部分
模电自主设计实验—同相滞回电压比较器的研究报告
模电自主设计实验—同相滞回电压比较器的研究报告实验目的：通过实验研究同相滞回电压比较器的工作原理和性能，加深对其内部电路结构和特性的理解，提高电路设计和分析能力。
实验原理：同相滞回电压比较器是一种常见的模拟电路，用于对两个输入电压进行比较，输出高电平或低电平。
其基本原理是通过对输入电压进行放大，然后与一个参考电压进行比较，根据比较结果输出高电平或低电平。
实验器材与材料：1.同相滞回电压比较器芯片（LM393）2.电源（+12V，-12V）3.示波器4.信号源5.电阻、电容等元件实验步骤：1.将同相滞回电压比较器芯片（LM393）连接到电源并接地，根据数据手册连接芯片的引脚。
2.将输入电压源和参考电压源连接到芯片的输入引脚，并设置合适的电压值。
3.连接示波器到芯片的输出引脚，以观察输出信号波形。
4.调整输入电压源的电压值，逐步改变输入电压，观察示波器上的波形。
5.记录不同输入电压下的输出电平，分析其特点和变化规律。
6.比较实验结果与理论预期，检验实验结果的准确性。
实验结果与讨论：通过对同相滞回电压比较器的实验研究，我们观察到与输入电压和参考电压的关系对输出电压有明显影响。
当输入电压高于参考电压时，输出为高电平；当输入电压低于参考电压时，输出为低电平。
在输入电压接近参考电压附近时，输出会出现翻转现象，即输入电压经过比较后产生切换效应。
与理论预期相比，实验结果基本一致。
在进行实验时，我们还发现了一些实际电路中的问题，如杂散电容和电源波动等对电路性能的影响。
结论：通过本次实验，我们深入了解了同相滞回电压比较器的工作原理和性能。
实验结果与理论预期基本一致，验证了同相滞回电压比较器的准确性和可靠性。
此外，还发现了实际电路中可能存在的问题，为电路设计和优化提供了一定的参考。
改进方向：在今后的实验中，我们可以进一步研究同相滞回电压比较器的性能参数，如响应时间、功耗等，以及对其进行电路优化和性能提升。
此外，可以与其他电路进行组合，实现更复杂的功能。

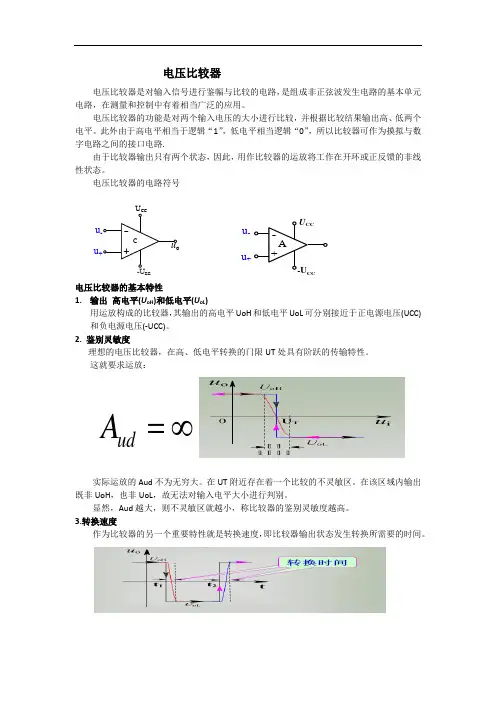

电压比较器资料讲解
电压比较器电压比较器是对输入信号进行鉴幅与比较的电路，是组成非正弦波发生电路的基本单元电路，在测量和控制中有着相当广泛的应用。
电压比较器的功能是对两个输入电压的大小进行比较，并根据比较结果输出高、低两个电平。
此外由于高电平相当于逻辑“1”，低电平相当逻辑“0”，所以比较器可作为摸拟与数字电路之间的接口电路.由于比较器输出只有两个状态，因此，用作比较器的运放将工作在开环或正反馈的非线性状态。
电压比较器的电路符号电压比较器的基本特性1. 输出 高电平(U oH )和低电平(U oL )用运放构成的比较器，其输出的高电平UoH 和低电平UoL 可分别接近于正电源电压(UCC)和负电源电压(-UCC)。
2. 鉴别灵敏度理想的电压比较器，在高、低电平转换的门限UT 处具有阶跃的传输特性。
这就要求运放：实际运放的Aud 不为无穷大。
在UT 附近存在着一个比较的不灵敏区。
在该区域内输出既非UoH ，也非UoL ，故无法对输入电平大小进行判别。
显然，Aud 越大，则不灵敏区就越小，称比较器的鉴别灵敏度越高。
3.转换速度作为比较器的另一个重要特性就是转换速度，即比较器输出状态发生转换所需要的时间。
ud A =∞u u EEu -u +通常要求转换时间尽可能短，以便实现高速比较。
为此可对比较器施加正反馈，以提高转换速度。
理想集成运放非线性应用时的特点非线性应用的条件：运放开环或施加正反馈。
非线性应用特点：反相电压比较器 电路如图所示， 输入信号u i 加在反相端，参考电压u r 加在同相端。
u i < u r ， u o =U OH ui > ur ， uo=UOL。
同相电压比较器 电路如图所示， 输入信号u i 加在同相端，参考电压u r 加在反相端。
ui < ur ， uo=UOL ui > ur ， uo=UOH当参考电压为零时，则为同相过零比较器。
o CC oL o CC oHi i u u u U U u u u U U +--+-+==>≈-=<≈+=其传输特性 uo= f ( ui )简单比较器应用中存在的问题①. 输出电压转换时间受运放的限制，使高频脉冲的边缘不够陡峭；②. 抗干扰能力差。
电压比较器讲义
电压比较器讲义幻灯片1尊敬的各位专家评委，上午好！我试讲的内容为模拟电子技术中的电压比较器一节。
下面我可以我的本次试讲幻灯片2在上一节课中我们分析了一阶、二阶有源滤波器的工作原理、幅频特性以及有源滤波器在实际中的应用，那么在本次课中，我们学习模拟电子技术中另一类比较重要而且应用很广泛的电路-电压比较器。
我们将从三个方面阐述本次课的内容：1、简单的电压比较器；2、滞回电压比较器；3、集成电压比较器。
幻灯片3在讲述本节课内容之前，我们来思考这样的一个问题？在实际工业应用中，某些大功率器件如晶闸管、功率MOS、GTO等器件，它们在工作时都要产生大量的热量，如果不及时散发出去将会导致功率器件损坏，通常，我们采用散热片和散热风扇来保证它们的正常工作，那么这就涉及到一个问题，如何设计简单可行的散热风扇自动控制电路呢？通过本节课的学习我相信大家会有对此设计有一个更深入的认识和理解。
幻灯片4首先我们了解一下电压比较器的几个基本理论电压比较器的作用时用来比较两个输入电压的大小关系，它是通过输出电压的高电平或低电平；来表示两个输入电压的大小关系。
电压比较器的输入电压通常是模拟信号，一般有两路，一路为参考电压信号，一路为要比较的输入电压信号，它的输出只有两种可能的状态：高电平或低电平。
我们看电压比较器的输入时模拟信号而输出时表示高低电平的数字信号，那么它就可以用来作为模拟信号与数字信号转换的基本电路，作为模拟电路和数字电路的接口，广泛应用于模拟信号/数字信号变换、数字仪表、自动控制和检测技术领域，另外也是波形产生和变换的基本单元电路。
电压比较器可以由集成运放及其附加电路组成，在实际上也可以采用专用的集成电压芯片。
下面我们看一下组成电压比较器的集成运放具有哪些特性?幻灯片5组成电压比较器的集成运放假定它工作在理想状态，它一般工作在非线性区，满足以下的三个关系：当集成运放的同相端的电压大于反相端的电压的时候，集成运放输出为高电平，集成运放趋向于正向饱和，当集成运放的同相端的电压等于反相端的电压的时候，这时集成运放的输出状态是不定的，它要发生状态上的跳转，或者从低电平跳变到高电平，或者从高电平跳变到低电平，那么，同相端电压等于反相端电压比较器状态发生跳转，此时，是我们分析电压比较器的状态变化的重要依据。
电压比较器及其应用
电压比较器及其应用在最常用的简单集成电路中，电压比较器仅次于排名第一的运算放大器而排名第二。
各类教科书及相关出版物中可以经常看到关于运算放大器的理论、设计和使用方法的知识内容，而关于比较器的知识内容明显较少。
我们在中等职业技术教学中，补充了一些知识内容，弥补这些不足。
一、电压比较器简介电压比较器可以看作是放大倍数接近“无穷大”的运算放大器。
其功能是比较两个输入电压（或者说一个基准电压和一个待比较电压）的大小，并用输出电压的高电平或低电平，表示两个输入电压比较的结果：当“＋”输入端（同相输入端，下同）电压高于“－”输入端（反向输入端，下同）时，输出为高电平；当“＋”输入端电压低于“－”输入端时，输出为低电平。
电压比较器可以用作模拟电路和数字电路的接口，还可以用作波形的产生和变换等。
利用电压比较器可将正弦波变换为同频率的方波或矩形波。
电压比较器的输入是线性量，而输出是开关量（高电平或低电平）。
一般应用中，可以用线性运算放大器，在不加负反馈的情况下，构成电压比较器来使用。
所有的运算放大器都可用作电压比较器，例如LM324、LM358、μA741、TL081、OP27等，这些都可以做成电压比较器。
LM339、LM393是专业的电压比较器，切换速度快，延迟时间小，可用在专门的电压比较场合。
电压比较器有的使用单电源工作，如图1所示。
有的单电源和双电源都可以使用，图2所示使用的就是双电源。
我们经常使用的四电压比较器LM339，既可使用最大值36V的单电源，也可使用±18V的双电源。
电压比较器的输出端，有的自身可以输出高电平及低电平，例如输出级采用推挽式结构的；而有的电压比较器输出级是一只集电极开路的三极管，称作集电极开路输出，参见图3。
也有场效应管漏极开路输出型，与集电极开路输出型类似。
对于集电极开路输出和漏极开路输出的电压比较器，使用时要连接上拉电阻R，输出端才可能有高电平，如图4所示。
上拉电阻R一端连接在比较器的输出端，另一端则有两种选择：一是连接在芯片自身的电源端Vcc上，如图4a，二是连接至另一独立电源，如图4b中的Vcc2上。
模电实验十集成运放基本应用之三--电压比较电路实验报告
实验十集成运放基本应用之三－－电压比较电路班级：姓名：学号：2016.1.6一、实验目的1、掌握电压比较器的电路构成及特点。
2、学会测试比较器的方法。
二、实验仪器及器件三、实验原理图10－1（a）所示为一最简单的电压比较器，图10－1（b）为10－1（a）图比较器的传输特性。
（a）电路图（b）传输特性图10－1电压比较器当v i＜V REF时，运放输出高电平，稳压管Dz反向稳压工作。
输出端电位被其箝位在稳压管的稳定电压V Z，即：v o＝V Z；当v i＞V REF时，运放输出低电平，Dz正向导通，输出电压等于稳压管的正向压降V D，v o＝－V D。
1、过零比较器电路如图10－2（a）所示为加限幅电路的过零比较器，其电压传输特性如图10－2（b）所示。
（a）过零比较器（b）电压传输特性图10－2过零比较器2、迟滞比较器图10－3（a）为具有迟滞特性的过零比较器，其电压传输特性如图10－3（b）所示。
（a）电路图（b）传输特性图10－3 迟滞比较器3、窗口（双限）比较器如图10－4（a）所示为窗口比较器，其电压传输特性如图10－4（b）所示。
（a）电路图（b）传输特性图10－4 由两个简单比较器组成的窗口比较器四、实验内容及实验步骤1、过零比较器实验电路如图10－2所示（1）接通±12V电源。
（2）测量v i悬空时的V o值。
（3）v i输入500Hz、幅值为2V的正弦信号，观察v i→v o波形并记录。
（4）改变v i幅值，测量传输特性曲线。
图10－5反相迟滞比较器2、反相迟滞比较器实验电路如图10－5所示（1）按图接线，v i接＋5V可调直流电源，测出v o由＋V omcx →－V omcx时v i的临界值。
（2）同上，测出v o由－V omcx →＋V omcx时v i的临界值。
（3）v i接500Hz、幅值为2V的正弦信号，观察并记录v i→v o波形。
（4）将分压支路100K电阻改为200K，重复上述实验，测定传输特性。
电压比较器工作原理及应用
电压比较器工作原理及应用电压比较器(以下简称比较器)是一种常用的集成电路。
它可用于报警器电路、自动控制电路、测量技术，也可用于V/F变换电路、A/D 变换电路、高速采样电路、电源电压监测电路、振荡器及压控振荡器电路、过零检测电路等。
本文主要介绍其基本概念、工作原理及典型工作电路，并介绍一些常用的电压比较器。
什么是电压比较器简单地说，电压比较器是对两个模拟电压比较其大小(也有两个数字电压比较的，这里不介绍)，并判断出其中哪一个电压高，如图1所示。
图1(a)是比较器，它有两个输入端：同相输入端(“+” 端) 及反相输入端(“-”端)，有一个输出端Vout(输出电平信号)。
另外有电源V+及地(这是个单电源比较器)，同相端输入电压VA，反相端输入VB。
VA和VB的变化如图1(b)所示。
在时间0～t1时，VA>VB；在t1～t2时，VB>VA；在t2～t3时，VA>VB。
在这种情况下，Vout的输出如图1(c)所示：VA>VB时，Vout输出高电平(饱和输出)；VB>VA时，Vout输出低电平。
根据输出电平的高低便可知道哪个电压大。
如果把VA输入到反相端，VB输入到同相端，VA及VB的电压变化仍然如图1(b)所示，则Vout输出如图1(d)所示。
与图1(c)比较，其输出电平倒了一下。
输出电平变化与VA、VB的输入端有关。
图2(a)是双电源(正负电源)供电的比较器。
如果它的VA、VB输入电压如图1(b)那样，它的输出特性如图2(b)所示。
VB>VA时，Vout 输出饱和负电压。
如果输入电压VA与某一个固定不变的电压VB相比较，如图3(a)所示。
此VB称为参考电压、基准电压或阈值电压。
如果这参考电压是0V(地电平)，如图3(b)所示，它一般用作过零检测。
比较器的工作原理比较器是由运算放大器发展而来的，比较器电路可以看作是运算放大器的一种应用电路。
由于比较器电路应用较为广泛，所以开发出了专门的比较器集成电路。
