发光二极管常用问题解答
1、在220V市电电源上用发光二极管作指示灯？
在用市电(220V)供电的电器中，如插销板、器、电风扇等都可以用发光二极管作指示灯，如果采度发光二极管作指示灯时，只要通过发光二极管的电、三个毫安发光二极管就很亮了，非常省电。发光二极管在电源上的连线图如图所示。
在选择发光二极管上的限流电阻时，只要能使发光二极管发光，限流电阻的阻值越大其消耗功率越小，电阻就越不容易发热。限流电阻的功率可选1/4w的。
图：发光二极管指示灯

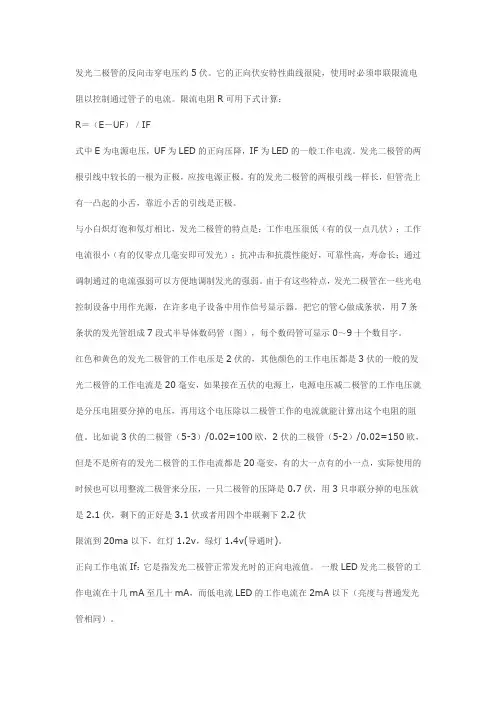

2、发光二极管接到220v电压上要串联多大的电阻？
白色发光二极管接到220v电压上，要接多大的电阻，用什么公式，用来晚上当小夜灯。
1、你用它做什么，如果只要亮起来，你用一个80-100K/0.25W的电阻接上就行。这是简单电器上的指示灯常用做法。
2、如果你用它作为一个小光源（就是要亮些），你的白LED的电流一般要10ma以上才可以，如果用10ma，这时串上22K左右的电阻就亮，但是你再计算一下电阻上的功耗（W=V平方/R=48400/22000=2.2W）
那你必须使用大于2.2W的电阻才能正常使用，而且点这个灯的耗电将大于2W，不可取。（如果还需加亮，电流就要再大，电阻就还要小，功耗还要大）
3、LED属于单向元件，你可以将两只LED正反相接，再串电阻，这样两个都亮，对于它的工作状态也好些。
4、关于计算：因为一般LED的使用电压就在3V左右，对于220V可以忽略，你这种接法，只要用电阻值对应220V，计算提供给它的电流就可以了，不必细算。
补充:
如果你是做夜灯,你不如去找一个不用的手机充电器(手机坏了，它还是好的）它一般是给锂电池充电用的，输出4V左右，你在LED上加个1K电阻，就可以用得很好，一般带10个LED不成问题（但是电阻要相应地减小），这样也安全。
3、超市卖的LED手电筒或类似商品中，其多个LED发光管是采用串联还是并联的方式？
一般都是采用并联的方式
因为LED手电筒的发光二极管所要求的电压一般为3.5V，一般都是用三节干电池或充电电池供电的,也就4V左右的电压
如果是采用串联,二极管因电压不能达到要求,将不能点亮
4、LED手电筒工作原理
一般低档的LED充电手电LED是并联接线，充电是采用阻容降压进行限流充电，因电压高，充电时不能打开手电！！否则LED就完了！！！
阻容降压是将220V直接接电容，电容再串联1个电阻，然后再串联1个限流电阻（浪涌电压的限流），再串联1个整流二极管，再接电池充电。
注意：阻容降压的实质是限流，仍然带高压，要防止被电击！！！
5、发光二极管的正负极
一般的小功率发光管其正常工作电流有限，请
不要为了追求更大的亮度而随意加大管子的
电流，电流以不超过20mA为宜，以免影响发
光管的寿命甚至烧坏管子。
发光管电极如图14，短脚的并靠近管身有一
平切口的是负极，长脚的是正极，切勿错接，
否则不但不亮，还会损坏管子。
6、LED可充电手电筒维修
相对于普通手电筒,LED手电筒依它小巧,美观,变化万千,省电环保等因素,几乎于绝对的优势赢得了市场的认可,但由于生产与制造的门槛低,产品品质参差不齐,普通消费者实在难于判断,自然而然就要面对损坏维修的情况,由于我司是专业LED封装厂,也购置过多款LED手电筒(包括普通干电池供电的LED手电筒),遇到品质不良与损坏维修的情况自然就不少见了,如下就让我来为大家揭开常用LED手电的神秘面纱.让稍有动手能力的朋友就能轻松维修吧!
一,初识LED手电筒.
1 外观及一般电路组成:
2 电路原理:
注: 如电路原理图可以看出,由于设计电压为220V.当使用电压过高时,降压、整流后的电压一定升高，这样不单造成蓄电池过电压充电，使用蓄电池过早报废，如果充电时开灯使用，则有可能烧毁LED，另由于充电后蓄电池电压可能到达4.9V，限流电阻还是必要的,这样可以很好地延长LED的使用寿命.(发现过不设限流电阻的劣质产品).
二.图解LED手电筒(广州某大厂LED可充电手电筒)
三.常见故障维修
1 LED死灯不亮,更换LED就可以了,不过要注意 极性不能接反.
2 铅酸蓄电池损坏,造成不能充放电,表现为插电才能使用.
3 高压降压电容损坏,或整流二极管过压损坏,造成不能充电,此时用普通指针式万能表就可以检测并解决问题了.
4 拔动开关接触不良或损坏不能导通.
四.DIY自制不同颜色的LED手电筒,电路设计参考.如下包括了觉LED手电筒的电压与限流电阻参考.
如下图可以看出,如果想改变发光的颜色不能只换LED呵,由于使用的电压不一样,就得计算好限流电阻.
五:最后让我们看看使用干电池的LED手电筒的解剖情况吧;
1 外壳材料的质地差别大,有铝，塑料、铁，不锈钢等。
2 由于比较稳定的电压值3*1.5V=4.5V,多数没有在电路中设计限流电阻.如果使用可充电电池电压则
为3*1.2V=3.6V,可允许下降的幅度1V都不到,充电次数会增加.
3 使用的LED质量差别非常大,有的外观不良,有明显的气泡或杂物,从而影响亮度.
4 反射罩质量差别大,射程也受不同程度的影响.
下面是对比的图片：
