断路器时间定义及分合闸时间调整
断路器时间定义及分合闸时间调整（1）断路器时间的定义关合时间（make time)：处于分闸位置的断路器，从合闸回路带电时刻到第一极中电流出现时刻的时间间隔。
合闸时间（closing time)：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。
预击穿时间（pre-arcing time)：合闸操作期间，第一极出现电流时刻，对于三相条件，到所有极触头接触时刻的时间间隔；对于单相条件，到起弧极的触头接触时刻的时间间隔。
分闸时间（opening time)：分闸时间是指处于合闸位置的断路器，从主回路电流达到过电流脱扣器的动作值时刻到所有各极弧触头分离时刻的时间间隔。
开断时间（break time)：机械开关装置分闸时间起始时刻到燃弧时间终了时刻的时间间隔。
分-合时间（适用自动重合闸）(open-close time， duringauto-reclosing)：所有极弧触头分离时刻到重合闸操作过程中的第一极触头接触时刻的时间间隔。
无电流时间（适用自动重合闸）(dead time， during auto-reclosing)：分闸操作中所有各极的电弧熄灭时刻到随后的合闸操作中任一极首先重新出现电流时刻的时间间隔。
（2）分闸时间的详细定义分闸时间（分断时间）＝燃弧时间＋断开时间，分闸时间也称为全分闸时间（全开开断时间）断开时间：从断开操作开始瞬间到所有极的弧触头都分开瞬间为止的时间间隔。
燃弧时间：从第一个电弧产生的瞬间起到所有极电弧最终熄灭的瞬间止的时间间隔。
弹跳时间：是指开关动触头与静触头从第一次分开（或合上）开始到最后稳定分开（或合上）为止的时间。
固有分闸时间：空载分闸时间，指从操动机构分闸线圈接通到触头分离这段时间。
全开断时间：带负荷分闸时间=空载分闸时间+燃弧时间分闸时间（分断时间）从机械开关电器的断开瞬间开始时起，到燃弧时间结束瞬间止的时间间隔。
处于合闸位置的断路器，从分闸回路带电（即接到分闸指令瞬间起到所有极均分离瞬间为止的时间间隔.断路器的分闸时间根据下述的脱扣方法分别定义（与断路器构成一个整体的任何时延装N，应调整到最小整定值）：a）对用任何形式辅助动力脱扣的断路器，分闸时间是指处于合闸位置的断路器，从分闸脱扣器带电瞬间起到所有各级的弧触头均分离瞬间为止的时间间隔；b）对用主回路电流而不借助任何形式的辅助动力脱扣的断路器，分闸时间是指处于合闸位置的断路器，从主回路电流达到过电流脱扣器动作电流的瞬间起到所有各极的弧触头均分离瞬间为止的时间间隔。

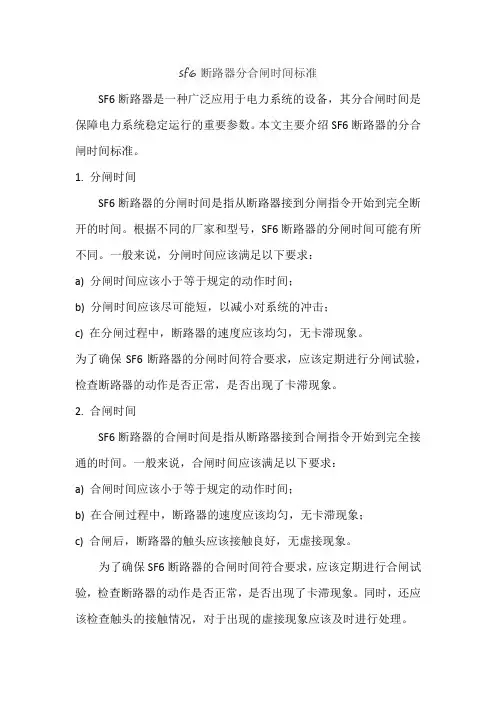

sf6断路器分合闸时间标准
sf6断路器分合闸时间标准
SF6断路器是一种广泛应用于电力系统的设备，其分合闸时间是保障电力系统稳定运行的重要参数。
本文主要介绍SF6断路器的分合闸时间标准。
1. 分闸时间
SF6断路器的分闸时间是指从断路器接到分闸指令开始到完全断开的时间。
根据不同的厂家和型号，SF6断路器的分闸时间可能有所不同。
一般来说，分闸时间应该满足以下要求：
a) 分闸时间应该小于等于规定的动作时间；
b) 分闸时间应该尽可能短，以减小对系统的冲击；
c) 在分闸过程中，断路器的速度应该均匀，无卡滞现象。
为了确保SF6断路器的分闸时间符合要求，应该定期进行分闸试验，检查断路器的动作是否正常，是否出现了卡滞现象。
2. 合闸时间
SF6断路器的合闸时间是指从断路器接到合闸指令开始到完全接通的时间。
一般来说，合闸时间应该满足以下要求：
a) 合闸时间应该小于等于规定的动作时间；
b) 在合闸过程中，断路器的速度应该均匀，无卡滞现象；
c) 合闸后，断路器的触头应该接触良好，无虚接现象。
为了确保SF6断路器的合闸时间符合要求，应该定期进行合闸试验，检查断路器的动作是否正常，是否出现了卡滞现象。
同时，还应该检查触头的接触情况，对于出现的虚接现象应该及时进行处理。
总之，SF6断路器的分合闸时间是保障电力系统稳定运行的重要参数。
在日常维护中，应该定期进行检查和试验，确保断路器的动作正常、速度均匀、触头接触良好。
高压断路器的分闸时间和合闸时间
高压断路器的分闸时间和合闸时间
高压断路器的分闸时间，是指断路器从接到跳闸指令（即跳闸线圈加上电压）起到断路器开断至三相电弧完全熄灭为止所需要的全部时间，称为全分闸时间。
全分闸时间等于固有分闸时间和燃弧时间之和。
固有分闸时间是指从断路器接到跳闸指令到触头刚刚分别的这一段时间。
燃弧时间是指从触头刚刚分别到电弧完全熄灭的时间。
从电力系统对开断短路电流的要求来看，盼望分闸越快越好，那么，固有分闸时间和燃弧时间都必需尽量缩短。
一般分闸时间为60～120ms。
分闸时间小于60ms的断路器称为快速断路器。
高压断路器的合闸时间是指断路器从接到合闸指令（即合闸线圈加上电压）起到断路器三相主触头均接触为止所需要的时间。
电力系统对合闸时间要求不太严格，一般合闸时间都大于分闸时间，但盼望稳定。
高压断路器的分、合闸不同期时间是指断路器各相间或同相各断口间分、合闸的最大时间差。
国标规定：当各相间的同期性要求未做特别规定时，分、合闸不同期不应大于5ms，对363kV及以上的合闸不同期不应大于5ms，分闸不同期不应大于3ms。
1。
电气设备时间定义及分合闸时间调整
电气设备时间定义及分合闸时间调整1. 介绍本文档介绍了电气设备中的时间定义以及如何调整分合闸时间。
电气设备中的时间参数是保证设备正常工作的重要因素之一。
了解和调整这些时间参数对于设备的性能和可靠性至关重要。
2. 电气设备时间定义2.1 动作时间动作时间是指电气设备从接收到动作信号到实际动作完成的时间。
常见的电气设备包括断路器和开关等。
动作时间的准确定义可以避免电气设备在故障或过载情况下发生损坏。
2.2 分闸时间分闸时间是指电气设备中分闸过程完成所需的时间。
分闸是将电气设备中的开关或断路器从闭合状态变为断开状态的过程。
准确的分闸时间确保设备能够在需要的时间内及时停止电流传输。
2.3 合闸时间合闸时间是指电气设备中合闸过程完成所需的时间。
合闸是将电气设备中的开关或断路器从断开状态变为闭合状态的过程。
准确的合闸时间确保设备能够在需要的时间内重新开始电流传输。
3. 分合闸时间调整在某些情况下，可能需要调整电气设备的分合闸时间。
以下是一些常见的调整方法：- 调整电路参数：通过更改电路中的元件或参数，可以影响电气设备的分合闸时间。
例如，更换不同类型或规格的电气元件，调整电源电压或电流等。
- 更换电气设备：如果现有的电气设备无法满足分合闸时间的要求，可以考虑更换为性能更好的设备。
选择适当的设备可以提高分合闸的效率和准确性。
- 定期维护和检查：定期维护和检查电气设备可以确保其正常运行并减少分合闸时间的变化。
检查设备的接触器、电子元件和电源供应等部分，及时发现并解决可能影响分合闸时间的问题。
4. 结论电气设备的时间参数对设备的正常运行和性能起着重要的作用。
了解和调整动作时间、分闸时间和合闸时间可以提高设备的可靠性和效率。
通过调整电路参数、更换设备以及定期维护和检查等方法，可以适应不同工况和要求，确保电气设备的分合闸时间在合理范围内。

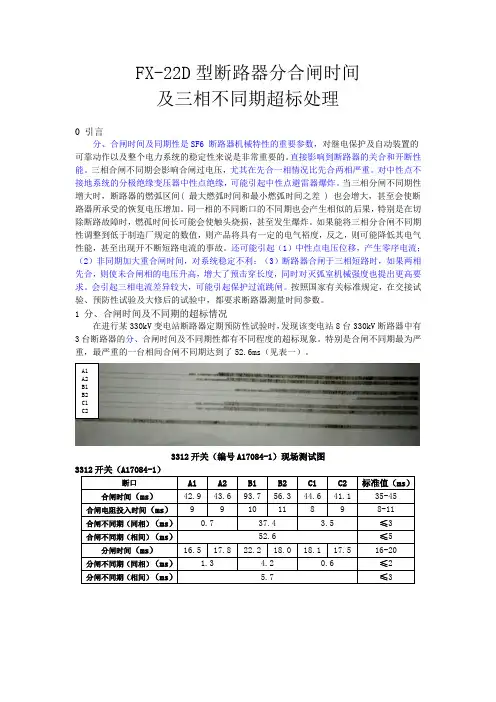

FX-22D型断路器分合闸时间及三相不同期超标处理
FX-22D型断路器分合闸时间及三相不同期超标处理0引言分、合闸时间及同期性是SF6 断路器机械特性的重要参数，对继电保护及自动装置的可靠动作以及整个电力系统的稳定性来说是非常重要的。
直接影响到断路器的关合和开断性能。
三相合闸不同期会影响合闸过电压，尤其在先合一相情况比先合两相严重。
对中性点不接地系统的分极绝缘变压器中性点绝缘，可能引起中性点避雷器爆炸。
当三相分闸不同期性增大时，断路器的燃弧区间( 最大燃弧时间和最小燃弧时间之差 ) 也会增大，甚至会使断路器所承受的恢复电压增加。
同一相的不同断口的不同期也会产生相似的后果，特别是在切除断路故障时，燃孤时间长可能会使触头烧损，甚至发生爆炸。
如果能将三相分合闸不同期性调整到低于制造厂规定的数值，则产品将具有一定的电气裕度，反之，则可能降低其电气性能，甚至出现开不断短路电流的事故。
还可能引起（1）中性点电压位移，产生零序电流；（2）非同期加大重合闸时间，对系统稳定不利；（3）断路器合闸于三相短路时，如果两相先合，则使未合闸相的电压升高，增大了预击穿长度，同时对灭弧室机械强度也提出更高要求。
会引起三相电流差异较大，可能引起保护过流跳闸。
按照国家有关标准规定，在交接试验、预防性试验及大修后的试验中，都要求断路器测量时间参数。
1 分、合闸时间及不同期的超标情况在进行某330kV变电站断路器定期预防性试验时，发现该变电站8台330kV断路器中有3台断路器的分、合闸时间及不同期性都有不同程度的超标现象。
特别是合闸不同期最为严重，最严重的一台相间合闸不同期达到了52.6ms（见表一）。
A1A2B1B2C1C23312开关（编号A17084-1）现场测试图3312开关（A17084-1）断口A1 A2 B1 B2 C1 C2 标准值（ms）合闸时间（ms）42.9 43.6 93.7 56.3 44.6 41.1 35-45 合闸电阻投入时间（ms）9 9 10 11 8 9 8-11合闸不同期（同相）（ms）0.7 37.4 3.5 ≤3合闸不同期（相间）（ms）52.6 ≤5 分闸时间（ms）16.5 17.8 22.2 18.0 18.1 17.5 16-20 分闸不同期（同相）（ms） 1.3 4.2 0.6 ≤2分闸不同期（相间）（ms） 5.7 ≤3A1A2B1B2C1C23340开关（编号G17084-7）现场测试图3340开关（G17084-7）断口A1 A2 B1 B2 C1 C2 标准值（ms）合闸时间（ms）65.8 64.5 81.2 81.8 62.2 64.9 35-45 合闸电阻投入时间（ms）10 10 8 8 8 9 8-11合闸不同期（同相）（ms） 1.3 0.6 2.7 ≤3合闸不同期（相间）（ms）19.6 ≤5 分闸时间（ms）18.4 17.7 18.0 18.0 16.7 18.0 16-20 分闸不同期（同相）（ms）0.7 0 1.3 ≤2分闸不同期（相间）（ms） 1.3 ≤3A1A2B1B2C1C23342开关（编号F17084-6）现场测试图3342开关（F17084-6）断口A1 A2 B1 B2 C1 C2 标准值（ms）合闸时间（ms）40.9 40.8 50.5 47.4 52.2 51.8 35-45 合闸电阻投入时间（ms）10 10 10 11 8 9 8-11合闸不同期（同相）（ms）0.1 3.1 0.4 ≤3合闸不同期（相间）（ms）11.4 ≤5 分闸时间（ms）17.7 16.7 18.3 17.9 18.9 19.2 16-20 分闸不同期（同相）（ms） 1.0 0.4 0.3 ≤2分闸不同期（相间）（ms） 2.5 ≤33 原因分析及措施该站330kV部分接线方式为3/2接线方式，共有8台330kV SF6 断路器，1993年生产，1994年12月投运，法国阿尔斯通公司生产，型号FX-22D型，液压操作机构，双柱双断口，断口加装有合闸电阻。
断路器的参数
断路器的参数C45N小型限流断路器，分单极、双极、三级及、四级四大类，额定电流从1A-60A共分11种。
为了便于客户作正确的选择，先对断路器的主要参数的定义作如下介绍：一额定电流：IN当产品内流过的电流到达这一安培值时，其已闭合的触点能长时间维持其闭合状态，从而保证电源向用电器供电。
在断路器的环境温度不同时，断路器内可以长期流过不会使断路器内的脱扣装置自动将已闭合的触点分断的电流值不同的。
当环境温度提高时，这一电流值下降，环境温度下降时，这一电流值提高。
C45N型断路器的额定电流是在环境温度在+40℃下定义的。
以额定电流为10A的断路器为例：当环境温度为-30℃时，断路器内可以长期流过而不会使断路器已闭合的触点分断的电流将上升为10.8安。
当环境温度为+50℃时，断路器内可以长期流过而不会使断路器已闭合的触点分断的电流将下降为9安。
国内其它型号的断路器的额定电流一般是在环境为+25℃下定义的。
同样额定电流为10A的DZ12断路器在环境温度为+40℃时，就可能自动跳闸了。
原因之一当然是因为在+25℃以上时，不会引起跳闸的最大允许流过电流下降了。
原因之二是，不少DZ12的生产厂家为了防止超负荷时不能自动切断电路，从而引起事故，在生产DZ12时，把上述电流调在小于额定电流值的状态下，以使DZ12的”保安”灵敏度很高，事实上，这样做直接引起了不能满负荷供电的故障。
在一项建筑工程完工时举行的交工仪式上，所有的用电器都工作了，当供电操作人员合闸供电时，DZ12却自动跳闸了。
是什么原因造成的呢？是建筑设计院的工程师设计有问题么？不！那些低质的DZ12根本不能在满负荷下运行。
二、分断容量：分断容量是断路器的固有性能，由其设计、材料及制造等因素所确定。
主要用来描述断路器对分断短路电流的能力。
分断容量的单位是安。
C45N断路器是国内小型断路器中分断容量最大的一种断路器。
根据英国BS标准，额定电流为I—40安者，其分断能力可达6000A。
电力开关时间定义及分合闸时间调整
电力开关时间定义及分合闸时间调整电力开关是电力系统中保护和控制设备的重要组成部分。
在电力系统中，分合闸时间的定义和调整是很关键的。
本文将探讨电力开关时间的定义以及分合闸时间的调整方法。
电力开关时间定义电力开关时间可以分为两个部分：断开时间和合闸时间。
- 断开时间：断开时间是指电力开关从合闸状态到分闸状态所需的时间。
它反映了电力开关在分闸过程中的动作速度。
断开时间通常包括动作时间和弹性时间两个部分。
断开时间：断开时间是指电力开关从合闸状态到分闸状态所需的时间。
它反映了电力开关在分闸过程中的动作速度。
断开时间通常包括动作时间和弹性时间两个部分。
- 动作时间：动作时间是指电力开关从合闸状态到触发断开动作所需的时间。
它取决于电力开关的机械结构和触发机制。
动作时间：动作时间是指电力开关从合闸状态到触发断开动作所需的时间。
它取决于电力开关的机械结构和触发机制。
- 弹性时间：弹性时间是指电力开关从触发断开动作到完全分闸所需的时间。
它包括机械传动时间、弹簧释放时间和电磁力作用时间等因素。
弹性时间：弹性时间是指电力开关从触发断开动作到完全分闸所需的时间。
它包括机械传动时间、弹簧释放时间和电磁力作用时间等因素。
- 合闸时间：合闸时间是指电力开关从分闸状态到合闸状态所需的时间。
它反映了电力开关在合闸过程中的动作速度。
合闸时间通常包括接触压紧时间和同步时间两个部分。
合闸时间：合闸时间是指电力开关从分闸状态到合闸状态所需的时间。
它反映了电力开关在合闸过程中的动作速度。
合闸时间通常包括接触压紧时间和同步时间两个部分。
- 接触压紧时间：接触压紧时间是指电力开关从分闸状态到接触压紧后稳定的时间。
它取决于电力开关的机械结构和压紧力量。
接触压紧时间：接触压紧时间是指电力开关从分闸状态到接触压紧后稳定的时间。
它取决于电力开关的机械结构和压紧力量。
- 同步时间：同步时间是指电力开关从接触压紧到完全合闸所需的时间。
它包括机械传动时间、弹簧贮能时间和电磁力作用时间等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

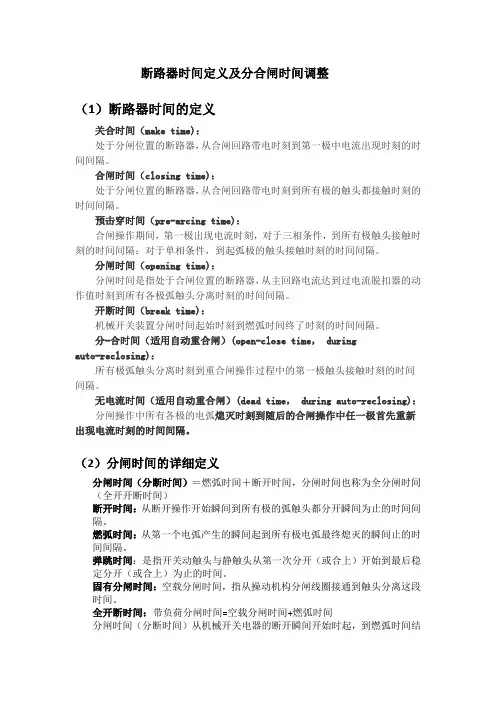

断路器时间定义及分合闸时间调整
（1）断路器时间的定义
关合时间（make time)：
处于分闸位置的断路器，从合闸回路带电时刻到第一极中电流出现时刻的时间间隔。
合闸时间（closing time)：
处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。
预击穿时间（pre-arcing time)：
合闸操作期间，第一极出现电流时刻，对于三相条件，到所有极触头接触时刻的时间间隔；对于单相条件，到起弧极的触头接触时刻的时间间隔。
分闸时间（opening time)：
分闸时间是指处于合闸位置的断路器，从主回路电流达到过电流脱扣器的动作值时刻到所有各极弧触头分离时刻的时间间隔。
开断时间（break time)：
机械开关装置分闸时间起始时刻到燃弧时间终了时刻的时间间隔。
分-合时间（适用自动重合闸）(open-close time， during
auto-reclosing)：
所有极弧触头分离时刻到重合闸操作过程中的第一极触头接触时刻的时间间隔。
无电流时间（适用自动重合闸）(dead time， during auto-reclosing)：分闸操作中所有各极的电弧熄灭时刻到随后的合闸操作中任一极首先重新出现电流时刻的时间间隔。
（2）分闸时间的详细定义
分闸时间（分断时间）＝燃弧时间＋断开时间，分闸时间也称为全分闸时间（全开开断时间）
断开时间：从断开操作开始瞬间到所有极的弧触头都分开瞬间为止的时间间隔。
燃弧时间：从第一个电弧产生的瞬间起到所有极电弧最终熄灭的瞬间止的时间间隔。
弹跳时间：是指开关动触头与静触头从第一次分开（或合上）开始到最后稳定分开（或合上）为止的时间。
固有分闸时间：空载分闸时间，指从操动机构分闸线圈接通到触头分离这段时间。
全开断时间：带负荷分闸时间=空载分闸时间+燃弧时间
分闸时间（分断时间）从机械开关电器的断开瞬间开始时起，到燃弧时间结
束瞬间止的时间间隔。
处于合闸位置的断路器，从分闸回路带电（即接到分闸指令瞬间起到所有极均分离瞬间为止的时间间隔.
断路器的分闸时间根据下述的脱扣方法分别定义（与断路器构成一个整体的任何时延装N，应调整到最小整定值）：
a）对用任何形式辅助动力脱扣的断路器，分闸时间是指处于合闸位置的断路器，从分闸脱扣器带电瞬间起到所有各级的弧触头均分离瞬间为止的时间间隔；
b）对用主回路电流而不借助任何形式的辅助动力脱扣的断路器，分闸时间是指处于合闸位置的断路器，从主回路电流达到过电流脱扣器动作电流的瞬间起到所有各极的弧触头均分离瞬间为止的时间间隔。
注：
①对装有并联电阻的断路器。
应将直到弧触头均分离瞬间的分闸时间和
直到带并联电阻的并联触头均分离瞬间的分闸时间区别开来。
除非另有说明，分闸时间就是指直到弧触头均分离瞬间的时间。
②分闸时间可以随开断电流而显著变化。
③对于每级装有多个灭弧单元的断路器。
所有各极弧触头均分离的瞬间
是以级后分的一极的首先开断单元触头分离的瞬间决定的。
④分闸时间包括断路路分闸必需的并与断路器构成~个整体的任何辅助
设备的动作时间。
（2）分合闸时间的调整
问题：调节动铁心与静铁心的间隙（2.8mm～3.0mm，此间隙变小，分闸时间会变短，反之则变长）这个好理解！调节分闸电磁铁空程也可以吧，怎么调节电磁铁撞杆与锁闩之间的间隙（0.8mm～1.0mm，此间隙变小，分闸时间会变长，反之则变短）？在满足足够的动量下，空程短，时间反而变长呢？
回答1：对于分闸时间的调整，一般是在电磁铁上来想办法的，如你所说的调节动铁芯和静铁芯间的间隙等，是一种比较可行的办法。
当然，这个需要电磁铁生产厂商帮你调整，现场做相对来说有些难度；除此之外，就是调整电磁铁和分闸扣板之间的间隙，让电磁铁达到最大冲击时，撞击分闸扣板，0.8~1.0mm的间距一般来讲对于行程是10mm基本上可以达到，而对于行程大一些的，就有些困难，在测试中，可以尝试改变分闸扣板的角度（即你所说的间隙0.8-1.0mm），来改变分闸时间，在实践操作中的确这个做起来也是有些困难的。
回答2：咨询了一下，是为了获得更大动量，在后面的释放过程中，转动快，释放快，从而减少时间。
