纳米材料表面结构分析
1
纳米材料的粒度分析
不仅可以进行纳米颗粒大小的分析, 也可以对颗粒大小的分布进行分析
,
粒度的分析方法基本上可归纳为以下几种方法。
传统的颗粒测量方法有筛分法、显微镜法、沉降法等。
近年来发展的方法有激光衍射法、激光散射法、光子
相干光谱法、电子显微镜图像分析法、基于布朗运动
的粒度测量法和质谱法等
2
纳米材料的形貌分析
形貌分析主要内容是, 分析材料的几何形貌、材料的颗粒度、颗
~
粒的分布以及形貌微区的成分和物相结构等方
纳米材料常用的形貌分析方法主要有扫描电子
显微镜(SEM )、透射电子显微镜(TEM )、扫描隧道显
微镜(STM )、原子力显微镜(A FM ) 法
3
成分分析
确定纳米材料的元素组成, 测定纳米材料中杂质的种类和浓度
,
纳米材料的体相元素组成及其杂质成分的分析
方法包括原子吸收、原子发射、ICP 质谱以及X 射线
）
荧光与衍射分析方法
4
纳米材料的结构分析
包括高分辨透射电镜(HRTEM )、扫描探针显微镜(SPM )、扫描隧
道显微镜(STM )、原子力显微镜(A FM )、场离子显微
镜(F IM )、X 射线衍射仪(XRD)、扩展X 射线吸收精
细结构测定仪(EXA FS)、穆斯堡尔谱仪(M S)、拉曼
散射仪(RS) 等等。
5
纳米材料表面与界面分析
有: X 射线光电子能谱(XPS)、俄歇电子能谱(A ES)、静态二次离子质谱
(S IM S) 和离子散射谱( ISS)
`
5. 1 XPS
的分析方法
(1)
表面元素定性分析
( 2)
表面元素的半定量分析
( 3)
表面元素的化学价态分析
俄歇电子能谱仪还具有很强的化学价
态分析能力, 不仅可以进行元素化学成分分析, 还可
以进行元素化学价态分析
纳米材料的表征方法
纳米材料的表征方法随着科技的快速发展，纳米材料逐渐成为各个领域的研究热点。
纳米材料的特殊性质和应用潜力使得其表征方法变得至关重要。
纳米材料的表征涉及到其形貌、尺寸、结构、成分以及物理和化学特性等方面的分析。
本文将介绍几种常用的纳米材料表征方法。
1. 扫描电子显微镜（SEM）SEM是一种基于电子束与材料相互作用的表征技术。
通过SEM可以获得纳米材料的形貌和表面特征。
它可以提供高分辨率的图像，从而使我们能够观察到纳米级别的细节。
同时，SEM还可以通过能谱分析技术（EDX）获得纳米材料的元素成分信息。
2. 透射电子显微镜（TEM）TEM是一种利用电子束通过纳米材料薄片进行投射和散射的方法来观察样品的结构和形貌的技术。
相比于SEM，TEM能够提供更高的分辨率，能够观察到更细微的细节。
利用TEM还可以确定纳米材料的晶体结构、晶格参数和晶面取向等信息。
3. X射线衍射（XRD）XRD是一种利用X射线与晶体相互作用的分析技术，对于纳米材料的晶体结构和成分分析十分重要。
通过测量样品散射的X射线的特征衍射图案，可以推断出纳米材料的晶体结构、晶格常数和相对晶体的定向度。
4. 傅里叶变换红外光谱（FTIR）FTIR是一种用来分析纳米材料的化学组成和结构的技术。
它基于红外辐射与材料吸收光谱的原理，通过测量纳米材料吸收不同波长的红外光线的强度变化，从而得到样品的化学信息。
利用FTIR还可以检测纳米材料中的官能团和键的类型。
5. 激光粒度仪激光粒度仪是一种常用的用于测量纳米材料粒径分布的仪器。
它通过测量光散射的强度来确定样品中颗粒的尺寸分布。
激光粒度仪不仅可以提供纳米材料的平均粒径，还可以分析其尺寸分布的均匀性，从而对纳米材料的制备工艺进行优化。
除了以上介绍的几种常用的纳米材料表征方法，还有许多其他的技术可供选择，如原子力显微镜（AFM）、拉曼光谱、热重分析（TGA）等。
选择适合的表征方法需要根据具体的研究目的和所要分析的属性来确定。

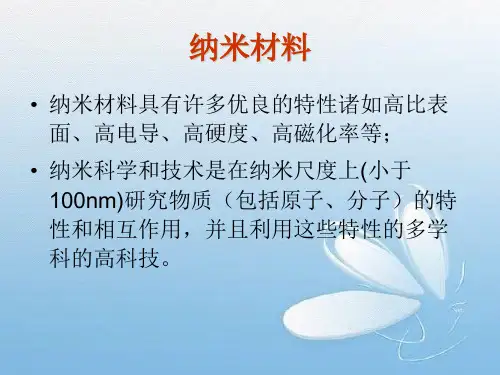

纳米材料的测试与表征-精选文档
光散射法粒度分析
• 测量范围广,现在最先进的激光光散射粒度 测试仪可以测量1nm～3000μｍ,基本满足 了超细粉体技术的要求 • 测定速度快,自动化程度高,操作简单，一般 只需1～1.5min • 测量准确,重现性好
• 可以获得粒度分布
激光相干光谱粒度分析法
• 通过光子相关光谱（PCS）法，可以测量粒子的 迁移速率。而液体中的纳米颗粒以布朗运动为主， 其运动速度取决于粒径，温度和粘度等因素。在 恒定的温度和粘度条件下，通过光子相关光谱 （PCS）法测定颗粒的迁移速率就可以获得相应 的颗粒粒度分布 • 光子相关光谱(ＰＣＳ)技术能够测量粒度度为纳 米量级的悬浮物粒子,它在纳米材料，生物工程、 药物学以及微生物领域有广泛的应用前景
高分子纳米微球研究
沉降法粒度分析
沉降法的原理是基于颗粒在悬浮体系时，颗粒本 身重力(或所受离心力)、所受浮力和黏滞阻力三 者平衡，并且黏滞力服从斯托克斯定律 （F=6πrηv）来实施测定的，此时颗粒在悬浮体 系中以恒定速度沉降，且沉降速度与粒度大小的 平方成正比 重力沉降： 2～100μｍ的颗粒
• HRTEM是观察材料微观结构的方法。不仅 可以获得晶包排列的信息，还可以确定晶 胞中原子的位置。 • 200KV的TEM点分辨率为0.2nm，1000KV 的TEM点分辨率为0.1nm。 • 可以直接观察原子象
扫描探针显微镜（SPM）
• 扫描探针显微镜（Scanning Probe Microscope，SPM）是扫描隧道显微镜 （STM)及在扫描隧道显微镜的基础上发展 起来的各种新型探针显微镜（原子力显微 镜AFM,激光力显微镜LFM，磁力显微镜 MFM等等）的统称
• 对于不同原理的粒度分析仪器，所依据的测量原理不同， 其颗粒特性也不相同，只能进行等效对比，不能进行横向 直接对比。
第六章 纳米材料检测及表征技术
5．纳米材料表面与界面分析
5.1 纳米材料表面与界面分析方法
分析对象： • 纳米薄膜材料 • 特别是固体材料 （元素化学态分析、元素三维分布分析以 及微区分析）
• 常用分析方法： X射线光电子能谱（XPS） 俄歇电子能谱（AES） 静态二次离子质谱（SIMS） 离子散射谱（ISS）
５０％ ４０％ ８％
纳米材料有以下性质。 4.1.1. 小尺寸效应 当纳米微粒尺寸与光波的波长、传导电子的德布罗意
波长以及超导态的相干长度或穿透深度等物理特征尺寸相当时，晶体周期性
的边界条件将被破坏，声、光、力、电、热、磁、内压、化学活性等与普通 粒子相比均有很大变化，这就是纳米粒子的小尺寸效应(也称体积效应)。 4.1.2. 表面与界面效应 纳米粒子由于尺寸小、表面积大、表面能高、位 于表面的原子处于严重的缺位状态，因此其活性极高，很不稳定，遇到其它 原子时很快结合，这种活性就是表面效应。 4.1.3. 量子尺寸效应 当微晶尺寸与德布罗意波长相当时，粒子中的电子
1.2.2.电镜观察粒度分析
• 最常用的方法，不仅可以进行纳米颗粒大 小的分析，也可以对颗粒大小的分布进行 分析，还可以得到颗粒形貌的数据。 • 扫描电镜 和 透射电镜 • 主要原理：通过溶液分散制样的方式把纳 米材料样品分散在样品台上，然后通过电 镜放大观察和照相。通过计算机图像分析 程序就可以把颗粒大小、颗粒大小的分布 以及形状数据统计出来。
1. X射线衍射(powder x-ray diffraction，XRD)
• x射线粉末物质衍射是鉴定物质晶相的有效手段。 可以根据特征峰的位置鉴定样品的物相。此外， 依据XRD衍射图．利用scherrer 公式，用衍射峰的半 高宽和位置(2θ)可以计算纳米粒子的粒径。几乎 所 有纳米材料的表征郁少不了x射线衍射方法。改进的x 射线 Fourier解析法分析XRD单峰，都得到较准确的晶 粒尺寸。中山大学 物理系的古堂生等提出了测量纳米 晶粒尺寸分布的新方法。 XRD还用于晶体结构的分析。对于简单的晶体结构， 根据粉末 衍射图可确定品胞中的原子位置、晶胞参数 以及晶胞中的原子数。高 分辨X射线粉末衍射用于晶 体结构的研究，可得到比XRD更可靠 的结构信息，以 及获取有关单品胞内相关物质的元素织成比、尺寸、 离子间距与键长等纳米材料的精细结构方面的数据与 信息.
分析纳米材料的实验制备与表征
分析纳米材料的实验制备与表征引言纳米材料晶粒极小,表面积特大,在晶粒表面无序排列的原子分数远远大于静态材料表面原子所占的百分数,导致了纳米材料具有传统固体所不具备的许多特殊基本性质,如体积效应、表面效应、量子尺寸效应、宏观量子隧道效应和介电限域效应等,从而使纳米材料具有微波吸收J险能、表面活性、强氧化性、超顺磁性及吸收光谱表现明显的蓝移或红移现象等.除以上的基本特性,纳米材料还具有特殊的光学性质、催化性质、化学反应性质、化学发应动力学性质和特殊的物理机械性质.所以关于纳米材料的研究就显得非常重要,着重讨论纳米材料的制备方法与表征.1实验部分纳米材料的制备方法多种多样,按性质归类可分为物理方法、化学方法以及综合方法.1.1物理制备法传统的物理制备方法是将较粗的物质粉碎即粉碎法,如机械球磨法、超声波粉碎法、冲击波粉碎法等.另外比较常用的物理制备方法还有固相物质热分解法、真空冷凝法,蒸气快速冷却法、蒸气快速油面法、分子束外延法等等.近年来出现了一些新的物理方法,如旋转涂层法一将聚苯乙烯微球涂敷到基片上,由于转速不同,可以得到不同的空隙度.然后用物理气相沉积法在其表面上沉积一层银膜,经过热处理,即可得到银纳米颗粒的阵列.1.2化学制备法20世纪80年代以来,随着对材料性能与结构关系的深入研究,出现了液相法实现纳米超结构过程的基本途径.这是依据化学手段,在不需要复杂仪器的前提下,通过简单的溶液过程就可对材料性能进行剪裁.化学制备法对反应条件要求不高,操作比较简单,通过改变化学反应进行的条件可以控制产物的形貌和尺寸.(1)沉淀法法沉淀法是由液相进行化学制取的最常用方法.把沉淀剂加入金属盐溶液中进行沉淀处理,再将沉淀干燥(加热分解,焙烧合成)则可得到所需的产品.沉淀法包括水解法、共沉淀法、均匀沉淀法等.(2)溶胶一凝胶法溶胶凝胶法(Sol一Gel)是指从金属的有机物或无机物的溶液出发,在低温下,通过溶液中的水解、聚合等化学反应,首先生成溶胶,进而生成具有一定空间结构的凝胶,然后经过热处理或减压干燥,在较低的温度下制备出各种无机材料或复合材料的方法.溶胶凝胶方法己经成为制备纳米材料常用的方法。
纳米技术 第二讲 纳米材料及纳米结构
为了帮助保护您的隐私，PowerPoint 已阻止自动下载此图片。
零维（0D）纳米材料
silica nanoparticles
Pt nanoparticles
一维（1D）纳米材料
金纳米棒
碳纳米管
硅纳米线
ZnO纳米带
二维（2D）材料
“绽放在纳米世界的火红玫瑰” 磁控溅射法在单晶NaCl 衬底上制作Cu纳米薄膜 ，样品厚度约15nm 。
导电性能的转变
1）与常规材料相比， Pd纳米相固体的比电阻 增大； 2）比电阻随粒径的减 小而逐渐增加； 3）比电阻随温度的升 高而上升。
■— 10nm; ▲— 12nm; X — 13nm; + — 22nm; ▼— 25nm; □ — 粗晶。
表面效应
表面效应（Surface Effect） 随着颗粒直径的变小，比表面积（表面积/体积）显著 地增加，颗粒表面原子数相对增多，从而使这些表面原 子具有很高的活性且极不稳定，致使颗粒表现出不一样 的特性，这就是表面效应，又称界面效应。 超微颗粒的表面具有很高的活性，在空气中金属颗粒会 迅速氧化而燃烧。如要防止自燃，可采用表面包覆或有 意识地控制氧化速率，使其缓慢氧化生成一层极薄而致 密的氧化层，确保表面稳定化。利用表面活性，金属超 微颗粒可望成为新一代的高效催化剂和贮气材料。
光谱线频移
纳米颗粒的吸收带通常发生蓝移。 SiC纳米颗粒的红外吸收峰为814cm-1，而块体SiC 固体为794cm-1。 CdS溶胶颗粒的吸收光谱随着尺寸的减小逐渐蓝移 （如下图所示）。 CdS溶胶颗粒 在不同尺寸下 的吸收光谱 谱线1：6nm; 谱线2：4nm; 谱线3：2.5nm; 谱线4：1nm
assembling system）、人工组装合成的纳米结构的材料体系或者 称为纳米尺度的图案材料（patterning materials on the nanometer scale）越来越受到重视。特点是强调按人们的意愿设计、组装、 创造新的体系，更有目的地使该体系具有人们所希望的特性，这也 是实现费曼预言，创造新奇迹的起点。
纳米材料的表征方法和工具介绍

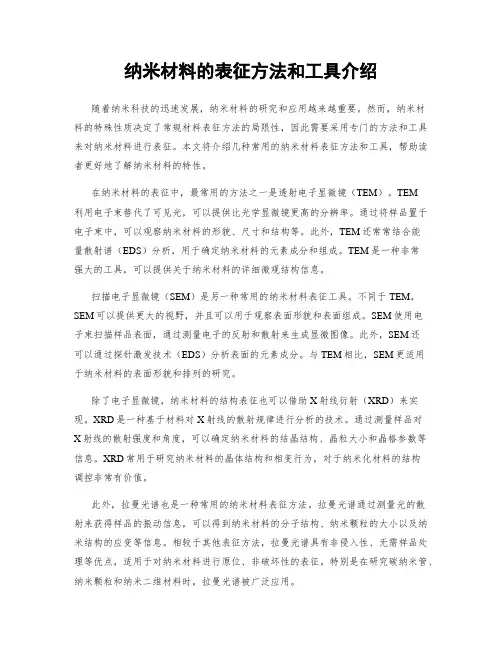

纳米材料的表征方法和工具介绍随着纳米科技的迅速发展，纳米材料的研究和应用越来越重要。
然而，纳米材料的特殊性质决定了常规材料表征方法的局限性，因此需要采用专门的方法和工具来对纳米材料进行表征。
本文将介绍几种常用的纳米材料表征方法和工具，帮助读者更好地了解纳米材料的特性。
在纳米材料的表征中，最常用的方法之一是透射电子显微镜（TEM）。
TEM利用电子束替代了可见光，可以提供比光学显微镜更高的分辨率。
通过将样品置于电子束中，可以观察纳米材料的形貌、尺寸和结构等。
此外，TEM还常常结合能量散射谱（EDS）分析，用于确定纳米材料的元素成分和组成。
TEM是一种非常强大的工具，可以提供关于纳米材料的详细微观结构信息。
扫描电子显微镜（SEM）是另一种常用的纳米材料表征工具。
不同于TEM，SEM可以提供更大的视野，并且可以用于观察表面形貌和表面组成。
SEM使用电子束扫描样品表面，通过测量电子的反射和散射来生成显微图像。
此外，SEM还可以通过探针激发技术（EDS）分析表面的元素成分。
与TEM相比，SEM更适用于纳米材料的表面形貌和排列的研究。
除了电子显微镜，纳米材料的结构表征也可以借助X射线衍射（XRD）来实现。
XRD是一种基于材料对X射线的散射规律进行分析的技术。
通过测量样品对X射线的散射强度和角度，可以确定纳米材料的结晶结构、晶粒大小和晶格参数等信息。
XRD常用于研究纳米材料的晶体结构和相变行为，对于纳米化材料的结构调控非常有价值。
此外，拉曼光谱也是一种常用的纳米材料表征方法。
拉曼光谱通过测量光的散射来获得样品的振动信息，可以得到纳米材料的分子结构、纳米颗粒的大小以及纳米结构的应变等信息。
相较于其他表征方法，拉曼光谱具有非侵入性、无需样品处理等优点，适用于对纳米材料进行原位、非破坏性的表征。
特别是在研究碳纳米管、纳米颗粒和纳米二维材料时，拉曼光谱被广泛应用。
另外，热重分析（TGA）也是表征纳米材料性质的重要方法之一。
纳米材料的表征方法ppt课件
透射电子显微镜（TEM）的主要功能
研究纳米材料的 结晶情况，
观察纳米材料的 形貌，
分散情况 评估纳米粒子的
粒径。
4
扫描电子显微镜(SEM)
SEM是一种多功能的电子显微镜分析仪器. 1935年卡奴提出了SEM的工作原理 1942年制造出了世界上第一台SEM 现代的SEM是剑桥大学欧特利与学生在1948-
对表面进行纳米加工,构建新一代的纳米电子器件.
8
STM的优点
它有原子量级的极高分辨率(横向可达0.1nm，纵向可达 0.01nm),即能直接观察到单原子层表面的局部结构 。 比如表 面缺陷、表面吸附体的形态和位置等.
STM能够给出表面的三维图像 STM可在不同的环境条件下工作,包括真空、大气、低温,甚至
纳米材料的表征方法
向利
1
纳米材料的表征
表征技术是指物质结构与性质及其应用的有关分析、 测试方法，也包括测试、测量工具的研究与制造。
表征的内容包括材料的组成、结构和性质等。 组成：构成材料的化学元素及其相关关系 结构：材料的几何学、相组成和相形态等 性质：指材料的力学、热学、磁学、化学等
2
纳米材料表征手段
1.形貌，电子显微镜（TEM、SEM）,普通的是电子枪 发射光电子，还有场发射的，分辨率和适应性更好；
2.结构，一般是需要光电电子显微镜，扫描电子显 微镜不行
3.晶形，单晶衍射仪，XRD，判断纳米粒子的晶形及 结晶度
4.组成，一般是红外，结合四大谱图，判断核壳组பைடு நூலகம்成，只作为佐证
5.性能，光-紫外，荧光；电--原子力显微镜 （AFM），拉曼；磁--原子力显微镜或者专用的仪器
样品可浸在水中或电解液中,所以适用于研究环境因素对样品表 面的影响. 可研究纳米薄膜的分子结构.
纳米材料的性能测试方法与分析技巧
纳米材料的性能测试方法与分析技巧在纳米科技领域中，纳米材料的性能测试是非常重要的。
随着纳米材料的广泛应用，准确评估其性能对于材料的研发和应用具有重要意义。
本文将介绍纳米材料性能测试的常用方法和分析技巧。
1. 粒径分析纳米材料的粒径是其最基本的性能参数之一。
常用的粒径分析方法包括动态光散射（DLS）、激光粒度分析仪（LPSA）和扫描电子显微镜（SEM）等。
其中，动态光散射是一种通过光粒度仪测量颗粒对粒径的分析方法。
激光粒度分析仪可以通过光学原理测量颗粒的大小分布。
扫描电子显微镜则通过高分辨率的图像展示颗粒的形态和大小。
这些方法可以帮助我们了解纳米材料的粒径分布情况，为性能的评估提供依据。
2. 表面形貌分析纳米材料的表面形貌对其性能具有重要影响。
扫描电子显微镜和透射电子显微镜（TEM）是常用的表面形貌分析方法。
扫描电子显微镜可以提供高分辨率的表面形貌图像，而透射电子显微镜则可以提供纳米级别的表面形貌信息。
通过这些方法可以观察到纳米材料的形状、表面结构和晶体结构等信息，为性能的评估提供基础数据。
3. 结构分析纳米材料的结构对其性能具有重要影响。
X射线衍射（XRD）和透射电子显微镜是常用的结构分析方法。
X射线衍射可以通过检测材料的晶体衍射峰来确定其晶体结构和晶格参数。
透射电子显微镜则可以通过对纳米材料的电子衍射图像进行分析，确定其晶体结构和晶格参数。
结构分析可以提供对纳米材料晶体结构的了解，为性能的评估提供依据。
4. 表面化学成分分析纳米材料的表面化学成分对其性能具有重要影响。
常用的表面化学成分分析方法包括能谱分析（EDS）和X射线光电子能谱（XPS）。
能谱分析可以通过分析材料发射的X射线能谱来确定其表面化学成分。
X射线光电子能谱则可以通过分析材料表面的光电子发射能谱来确定其表面化学成分。
这些方法可以帮助我们了解纳米材料的表面化学成分，为性能的评估提供依据。
5. 热性能分析纳米材料的热性能对其应用具有重要意义。
纳米材料的表征方法
纳米材料的表征及其催化效果评价方式纳米材料的表征主要目的是确定纳米材料的一些物理化学特性如形貌、尺寸、粒径、等电点、化学组成、晶型结构、禁带宽度和吸光特性等。
纳米材料催化效果评价方式主要是在光照（紫外、可见光、红外光或者太阳光）条件下纳米材料对一些污染物质（甲基橙、罗丹明B、亚甲基蓝和Cr6+等）的降解或者对一些物质的转化（用于选择性的合成过程）。
评价指标为污染物质的去除效率、物质的转化效率以及反应的一级动力学常数k的大小。
1 、结构表征XRD，ED，FT-IR, Raman，DLS2 、成份分析AAS，ICP-AES，XPS，EDS3 、形貌表征TEM，SEM，AFM4 、性质表征-光、电、磁、热、力等UV-Vis，PL，Photocurrent1. TEMTEM为透射电子显微镜，分辨率为0.1～0.2nm，放大倍数为几万～百万倍，用于观察超微结构，即小于0.2微米、光学显微镜下无法看清的结构。
TEM是一种对纳米材料形貌、粒径和尺寸进行表征的常规仪器，一般纳米材料的文献中都会用到。
The morphologies of the samples were studied by a Shimadzu SSX-550 field-emission scanning electron microscopy (SEM) system, and a JEOL JEM-2010 transmission electron microscopy (TEM)[1].一般情况下，TEM还会装配High-Resolution TEM（高分辨率透射电子显微镜）、EDX（能量弥散X射线谱）和SAED（选区电子衍射）。
High-Resolution TEM用于观察纳米材料的晶面参数，推断出纳米材料的晶型；EDX一般用于分析样品里面含有的元素，以及元素所占的比率；SAED用于实现晶体样品的形貌特征与晶体学性质的原位分析。
2. SEMSEM 表示扫描电子显微镜，可以获取被测样品本身的各种物理、化学性质的信息，如形貌、组成、晶体结构和电子结构等等。
纳米固体材料
（3）纳米固体材料中的空位
在纳米材料中，界面(包括晶界和三叉晶界)体积分数 比常规多晶大得多，界面中的原子悬键较多，使得空 位、空位团、孔洞等点缺陷增加。 单空位：主要存在于晶界上，是由于纳米固体颗粒在压 制成块体时形成的。 空位团：主要分布在三叉晶界上。它的形成一部分归结 为单空位的扩散凝聚，另一部分是在压块体时形成的。 空位团一般都很稳定，在退火过程中，即使晶粒长大了， 空1）类气态模型 提出：Gleiter教授于1987年提出。 内容：他认为纳米晶体的界面原子的排列，既没 有长程有序，也没有短程有序，是一种类气态 的、无序程度很高的结构。 评价：该模型与大量事实有出入。自1990年以 来文献上不再引用该模型，Gleiter教授也不再 坚持这个模型。
（2）有序模型
纳米固体材料的基本构成：纳米微粒＋它们之 间的界面。 界面的作用：由于纳米粒子尺寸小，界面所占体 积分数几乎可与纳米微粒所占体积分数相比拟， 因此纳米固体材料的界面不能简单地看成是一 种缺陷，它已成为纳米固体材料基本构成之一， 对其性能的影响起着举足轻重的作用。 纳米固体材料界面结构的模型：类气态模型，短 程有序模型，界面缺陷模型，界面结构可变模 型等。
