(2014年遵义中考物理)如图所示的电路中,电源电压保持不变,小灯泡标有“9V 9W”的字样
专题训练14.与电功率相关的动态电路分析+课件-+2024-2025学年北师大版物理九年级全一册
示。把光敏电阻R接入图乙所示电路中，假设灯泡L的电
阻保持不变，当开关S闭合，光照强度逐渐减弱时，下列
判断中正确的是(
)
A. 电流表示数变大，灯L功率变大 B. 电压表示数变大，灯L功率变大 C. 电压表示数变小，灯L功率变小 D. 电流表示数变小，灯L功率变小
123456
6. 某光敏电阻R的电阻值随光照强度的变化图线如图甲所 示。把光敏电阻R接入图乙所示电路中，假设灯泡L的电 阻保持不变，当开关S闭合，光照强度逐渐减弱时，下列 判断中正确的是( D ) A. 电流表示数变大，灯L功率变大 B. 电压表示数变大，灯L功率变大 C. 电压表示数变小，灯L功率变小 D. 电流表示数变小，灯L功率变小
123456
第十三章 电功和电功率 专题训练
14.与电功率相关的动态电路分析
滑动变阻器类
1. 如图所示的电路中，电源两端电压保持不变，当开关S闭
合时，灯L正常发光(灯丝电阻不变)。如果将滑动变阻器
的滑片P向右滑动，则灯L消耗的电功率和亮度变化情况分
别是(
)ቤተ መጻሕፍቲ ባይዱ
A. 变小，变亮
B. 变大，变暗
C. 变小，变暗
D. 变大，变亮
路，电源电压不变，R0为定值电阻，R为热敏电阻，靠近 人体测温时，R的阻值随温度升高而减小，当所测体温升
高时，下列说法正确的是(
)
A. 电路的总电阻变大
B. 电压表的示数变小
C. R0消耗的功率变大 D. 电路的总功率变小
123456
敏感电阻类 5. [2024·苏州月考]如图甲是电子测温仪，图乙是其简化电
路，电源电压不变，R0为定值电阻，R为热敏电阻，靠近 人体测温时，R的阻值随温度升高而减小，当所测体温升 高时，下列说法正确的是( C ) A. 电路的总电阻变大 B. 电压表的示数变小 C. R0消耗的功率变大 D. 电路的总功率变小
2014年贵州省贵阳市中考试题试卷

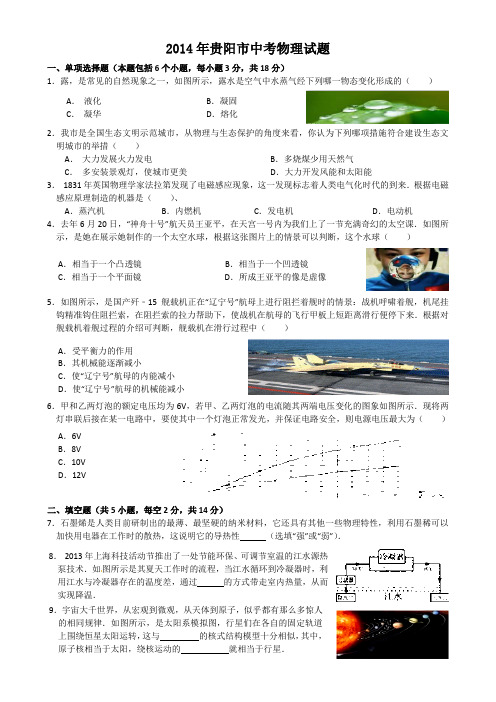

2014年贵阳市中考物理试题一、单项选择题（本题包括6个小题，每小题3分，共18分）1．露，是常见的自然现象之一，如图所示，露水是空气中水蒸气经下列哪一物态变化形成的（ ）2．我市是全国生态文明示范城市，从物理与生态保护的角度来看，你认为下列哪项措施符合建设生态文明城市的举措（ ）A ． 大力发展火力发电B ．多烧煤少用天然气C ． 多安装景观灯，使城市更美D ．大力开发风能和太阳能3． 1831年英国物理学家法拉第发现了电磁感应现象，这一发现标志着人类电气化时代的到来．根据电磁感应原理制造的机器是（ ）、A ．蒸汽机B ．内燃机C ．发电机D ．电动机4．去年6月20日，“神舟十号”航天员王亚平，在天宫一号内为我们上了一节充满奇幻的太空课．如图所示，是她在展示她制作的一个太空水球，根据这张图片上的情景可以判断，这个水球（ ）5．如图所示，是国产歼﹣15舰载机正在“辽宁号”航母上进行阻拦着舰时的情景：战机呼啸着舰，机尾挂钩精准钩住阻拦索，在阻拦索的拉力帮助下，使战机在航母的飞行甲板上短距离滑行便停下来．根据对舰载机着舰过程的介绍可判断，舰载机在滑行过程中（ ）6．甲和乙两灯泡的额定电压均为6V ，若甲、乙两灯泡的电流随其两端电压变化的图象如图所示．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则电源电压最大为（ ）二、填空题（共5小题，每空2分，共14分）7．石墨烯是人类目前研制出的最薄、最坚硬的纳米材料，它还具有其他一些物理特性，利用石墨稀可以加快用电器在工作时的散热，这说明它的导热性 （选填“强”或“弱”）．A ． 液化B ．凝固C ． 凝华D ．熔化 泵技术．如图所示是其夏天工作时的流程，当江水循环到冷凝器时，利A ．相当于一个凸透镜B ．相当于一个凹透镜C ．相当于一个平面镜D ．所成王亚平的像是虚像A ．受平衡力的作用B ．其机械能逐渐减小C ．使“辽宁号”航母的内能减小D ．使“辽宁号”航母的机械能减小 A ．6VB ．8VC ．10VD ．12V三、解答题（共3小题，共9分）12．随着社会的发展，噪声污染越来越严重地影响着我们的身心健康．请你结合相关物理知识和生活实际，为我市创建宜居城市，提出两条减弱噪声的合理措施．13．超导是导体电阻为零的现象，目前我们只研制出了低温下的超导材料．若我们研制出常温下的超导材料并作为输电导线，那么，还需要采用高压输电吗？为什么？14．如图所示，金属框abcd从一磁场区域上方自由下落（图中“×”为垂直纸面的磁感线），下落过程中金属框始终保持竖直状态．分析在金属框cd边进入磁场后，到ab边进入磁场前的某一过程中，它是否可能做匀速直线运动？请阐述理由．不计空气阻力．四、作图题（共4小题，每小题2分，共8分）15．一条光线照射在平面镜上O点，如图1所示，请在图中画出它的反射光线并标出反射角的位置及大小．要求：用直尺规范作图．16．用笔画代替导线完成图2中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．17．两块竖直放置并相互平行的金属板分别带有正电荷和负电荷，现从两板之间的上方释放一个带负电的小球，如图3所示．请画出小球从图示位置运动到两板下方这一过程的大致路径．18．总长为l的橡皮筋一端固定在O点，另一端悬挂一个小钢球，将钢球从O点释放，钢球运动到A点后开始向上返回，O、A两点间距离为2l，如图4所示．请画出钢球从O点运动到A点的过程中，其动能随运动距离变化的大致关系图象．图1 图2 图3 图43）五、实验与科学探究题（共3小题，每小题9分，共27分）19．为“探究平面镜成像特点”，小勇选择了如图甲所示的实验装置．（1）除图甲中所示的器材外，实验还需要的测量工具是；小勇选择的两支蜡烛应满足的条件是．（2）实验时，应使玻璃板面与纸面保持垂直．若要检验玻璃板的放置是否符合要求，你的方法是：．（3）小勇点燃了其中一支蜡烛置于玻璃板前，他应（选填“透过”或“不透过”）玻璃板来观察这支蜡烛的像．（4）为了把像的位置记录在白纸上，小勇要将另一支蜡烛放到像的位置，当在如图乙所示位置时，他便开始记录，这将使像距的测量值比实际值偏（选填“大”或“小”）．20．小强为探究“电流与电阻的关系”，设计了如图所示的电路图，采用的器材有：电源（电压3V不变）、标有“20Ω 1A”字样的滑动变阻器、电流表、电压表、三个阻值分别为5Ω、10Ω、15Ω的定值电阻、开关及导线若干．置，而被撞的球似乎接替了白球，沿白球原来的运动方向，以几乎相同的速度向前运动，如图甲所示．小静想：白球碰撞后立即静止，被撞的球是以白球撞前相同大小的速度运动出去的吗？通过了解和初步实验，小静发现只有当体积和质量均相同的两球，而且球心在同一直线上相碰时，才可能出现上述现象．为进一步探究，她设计了下述实验方案：将一个两端翘起、中间水平的轨道固定在水平桌面上，取两个相同的台球A、B，将B球静置于轨道的滴水平部分，A球置于轨道左端斜面上某处，测出该点到水平桌面的高度h1，如图乙所示，释放A球，撞击后，A球静止，B球向前运动并冲上轨道右端斜面能到达的最高点，测出该点的高度h2．通过比较h2与h1的大小关系即可作出判断．请你作答以下问题：（1）A球从斜面滑下的过程中，能转化为动能．（2）B球由静止变为运动是因为B球在碰撞中获得了能．（3）已知重力势能的计算公式为E p =mgh ，动能的计算公式为212k E mv ．若轨道光滑，则碰撞前瞬间A 球运动速度的表达式v A = ；若h 2=h 1，则说明B 球被撞后开始运动的速度v B v A （选填“＞”、“=”或“＜”）．（4）在实际实验中，测出的h 2总小于h 1，若导致这一现象的原因是轨道不光滑，那么，在阻力不可避免的情况下，你认为小静的设计是否还有价值？请说出你的理由六、综合应用题（共2小题，第28题6分，第29题8分，共14分。
第六节 电能(5课时)
11. 深化提高 有两盏灯，甲灯上标有“36V、 60W”，乙灯上标有“220V、60W” 当它们分别在各自的额定电压下发光时， （1）哪一盏灯亮？ 一样亮 （2）如果把它们串联在220V的电路中， 则哪一盏灯亮？ 电阻大的亮 （3）如果把它们并联在36V的电路中， 则哪一盏灯亮？ 甲灯亮
12.如图所示，电压U保持不变，当开关S打 开时，电阻R1消耗的电功率为P1；当开关S 闭合时，电阻R1消耗的电功率为P'1，则 （B ） A.P'1>P1 B.P'1=P1 C.P'1<P1 D.无法判断
分析：串联时，电阻大的分得的电压多， 实际电功率大。
变式1：若把这两盏灯并联后接入电路中， 则两灯的亮度（B ） 分析：并联时，电阻大的通过的电流小， 实际功率小。
7.下面3盏灯分别在各自的额定电压下工作， 其中说法正确的是（ D ） （A）“24V 24W”的灯最亮 （B）“12V 24W”的灯最亮 （C）“6V 24W”的灯最亮 （D）3盏灯一样亮 引申1:下面3盏灯分别接到6伏的电压上，其 中说法正确的是（ C） （A）“24V 24W”的灯最亮 （B）“12V 24W”的灯最亮 （C）“6V 24W”的灯最亮 （D）3盏灯一样亮
3.加在一个标有“220V、40W”的灯泡两 端的电压为110伏，则这个灯泡的额定功 率是 40 瓦，实际功率是 10 瓦。 解题要点: 这类是典型的变换题,关键是抓住变化之中 的不变量,此题中的不变量是灯泡的电阻. 电学中常见的不变量是 定值电阻R和电源电压U.
U2 R P
4、标有“36伏 25瓦”，“110伏 25 瓦”，“220伏 25瓦”字样的三个灯泡， D 若在各自额定电压下工作，则（ ） A、“220伏 25瓦”的灯泡最亮 B、“110伏 25瓦”的灯泡最亮 C、“36伏 25瓦”的灯泡最亮 D、一样亮 它们在额定电压下工作时的电阻相同吗？ 通过灯丝的电流大小相同吗？
艾溪湖中学电功率和电热计算专题(1)
艾溪湖中学初三物理电功率计算题专题 (1)一、电热部分1.2019舟山，34）自动上水电热水壶因其方便取水越来越受到人们的喜欢。
取水时，只要闭合取水开关，水泵在电动机的带动下，就能将水抽到壶内，如图甲。
（1）电热水壶的水泵原理与图乙相似。
图乙中，当泵壳里的水被高速旋转的叶轮甩出时，转轴附近就形成了一个低压区，水在 的作用下，通过进水管进入泵壳。
（2）某电热水壶的额定电压为220伏，加热功率为1100瓦，保温功率为55瓦，工作电路如图丙。
制作电热水壶时，所选用电热丝R 1、R 2的阻值分别为多少欧姆?2.（2019南充，25）如图，电源电电压不变，定值电阻R 1=6Ω，电流表的量程为0~0.6A ，电压表的量程为0~3V ，滑动变阻器R 2的规格为“40Ω 1A ”，闭合开关后，当滑片P 置于M 点时，电流表示数为0.3A ，当滑片P 置于N 点时，电流表示数变化了0.1A ，且滑动变阻器连入电路中的阻值12M N R R 。
（1）求定值电阻R 1前后两次电功率之比； （2）求电源电压；（3）在不损坏元件的情况下，求出滑动变阻器的取值范围。
3.（2019凉山州，33）如图所示，电源电压保持不变，滑动变阻器R 最大阻值为10Ω，小灯泡L 标有“6V 3W ”字样。
闭合开关S 、S 1、S 2，滑动变阻器滑片P 移至最左端时，小灯泡L 恰好正常发光。
闭合开关S 、S 1，断开开关S 2，电压表的示数为3.6V ，忽略小灯泡电阻随温度的变化。
求： （1）电源的电压及小灯泡L 的电阻； （2）R 1的阻值；（3）闭合开关S 、S 2，断开开关S 1，滑动变阻器消耗的电功率为0.72W 时，电流表的示数。
4.（2019达州，25）如图所示，电源电压保持不变，R 2为定值电阻，小灯泡L 上标有“6V 3W ”字样（不考虑温度对灯丝电阻的影响），滑动变阻器R 1的最大阻值为20Ω．只闭合S 1，将滑动变阻器的滑片P 移动到A 端时，L 正常发光；闭合所有开关时整个电路1min 消耗的电能为540J ．已知电流表的量程为0～0.6A ，电压表的量程为0～3V ．求： （1）电源电压。
2014年九年级物理秋季资料第二讲

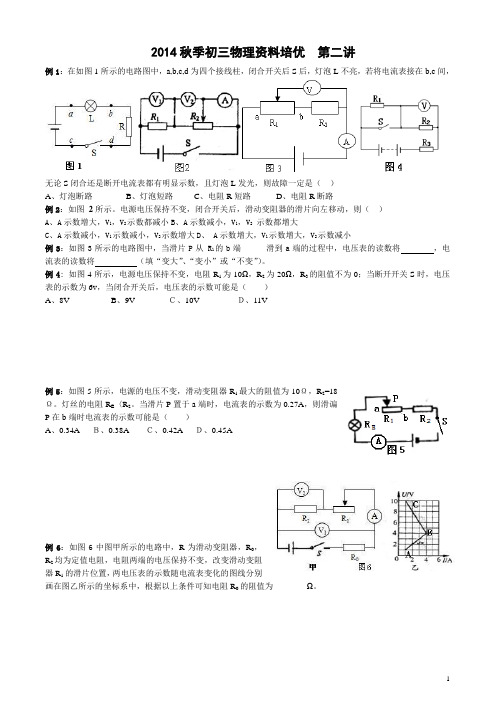

2014秋季初三物理资料培优第二讲例1：在如图1所示的电路图中，a,b,c,d为四个接线柱，闭合开关后S后，灯泡L不亮，若将电流表接在b,c间，无论S闭合还是断开电流表都有明显示数，且灯泡L发光，则故障一定是（）A、灯泡断路B、灯泡短路C、电阻R短路D、电阻R断路例2：如图2所示。
电源电压保持不变，闭合开关后，滑动变阻器的滑片向左移动，则（）A、A示数增大，V1，V2示数都减小B、A示数减小，V1，V2示数都增大C、A示数减小，V1示数减小，V2示数增大D、 A示数增大，V1示数增大，V2示数减小例3：如图3所示的电路图中，当滑片P从 R1的b端滑到a端的过程中，电压表的读数将，电流表的读数将（填“变大”、“变小”或“不变”）。
例4:如图4所示，电源电压保持不变，电阻R1为10Ω，R2为20Ω，R3的阻值不为0；当断开开关S时，电压表的示数为6v，当闭合开关后，电压表的示数可能是（）A、8VB、9VＣ、10V Ｄ、11V最大的阻值为10Ω，R2=18例5：如图5所示，电源的电压不变，滑动变阻器RΩ。
灯丝的电阻R E〈R2。
当滑片P置于a端时，电流表的示数为0.27A，则滑谝P在b端时电流表的示数可能是（）A、0.34A Ｂ、0.38AＣ、0.42A Ｄ、0.45A例6：如图6中图甲所示的电路中，R为滑动变阻器，R0，R2均为定值电阻，电阻两端的电压保持不变，改变滑动变阻器R1的滑片位置，两电压表的示数随电流表变化的图线分别画在图乙所示的坐标系中，根据以上条件可知电阻R0的阻值为________Ω。
例7：为锻炼身体，小明利用所学的物理知识设计了一个电子拉力计，图中的图甲是原理图，硬质弹簧右端和金属滑片p固定在一起（弹簧的电阻不计，p与R1之间的摩擦不计）。
定值电阻R0=5欧姆，ab是一根长为5cm的均匀电阻丝，阻值R1=25欧姆。
电源电压U=3V，电流的量程为0—0.6A.（1）小明在电路中连入R0的目的是：（2）当拉环不受力时，滑片p处于a端，闭合开关后，电流表的读数为________A（3）已知该弹簧伸长的长度△L与所受力F之间的关系如图乙所示。

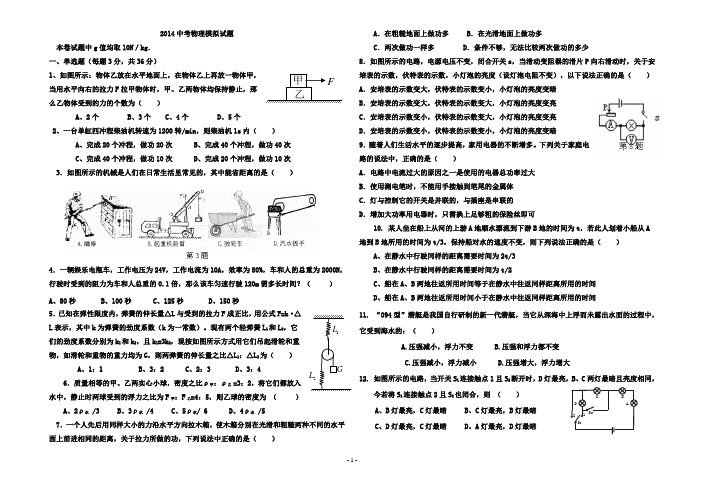

2014年中考物理模拟试题-3
