两种不同的MAC帧格式 常用的以太网MAC帧格式有两种标准，一种是DIX Ethernet V2标准，另一种是IEEE的802.3标准。如下图所示，为便于理解，图中假定网络层使用的是IP协议。实际上使用其他的协议也是可以的。
现在MAC帧最常用的是以太网V2的格式，它较为简单，由5个字段组成。前两个字段分别为6字节长的目的地址和源地址字段。第三个字段是2字节的类型宇段，用来标志上一层使用的是什么协议，以便把收到的MAC帧的数据上交给上一层的这个协议。施乐公司负责管理这个类型字段的代码分配。例如，当类型字段的值是0x0800时，就表示上层使用的是IP数据报。若类型字段的值为0x8137，则表示该帧是由Novell IPX发过来的。第四个字段是数据字段，但它的正式名称是MAC客户数据宇段，其长度在46到1500字节之间。最后一个字段是4字节的帧检验序列FCS。 当数据字段的长度小于46字节时，MAC子层就会在数据字段的后面加入一个整数字节的填充字段，以保证以太网的MAC帧长不小于64字节。我们应当注意到，MAC帧的首部并没有指出数据字段的长度是多少。在有填充字段的情况下，接收端的MAC子层在剥去首部和尾部后就将数据字段和填充字段一起交给上层协议。 然而IEEE 802.3标准规定的MAC帧则较为复杂。它和以太网V2的MAC帧的区别是： (1)第三个字段是长度/类型字段。根据长度/类型字段的数值大小，这个字段可以表示MAC帧的数据字段长度(请注意：不是整个MAC帧的长度)，也可以等同于以太网V2的类型字段。具体地讲： 若长度/类型字段的数值小于MAC帧的数据字段的最大值1500(字节)，这个字段就表示MAC帧的数据字段长度。 若长度/类型字段的数值大于0x0600(相当于十进制的1536)，那么这个数值就不可能表示以太网有效的数据字段长度，因而这个字段就表示类型。 当长度/类型字段表示类型时，802.3的MAC帧和以太网V2的MAC帧一样。当长度/类型字段表示长度时，MAC帧就必须装入802．2标准定义的LLC子层的LLC帧。 从图中可看出，在传输媒体上实际传送的要比MAC帧还多8个字节。这是因为当一个站在刚开始接收MAC帧时，由于尚未与到达的比特流达成同步，因此MAC帧的最前面的若干个比特就无法接收，结果使整个的MAC成为无用的帧。为了达到比特同步，从MAC子层向下传到物理层时还要在帧的前面插入8字节(由硬件生成)，它由两个字段构成。第一个字段共7个字节，称为前同步码(1和0交替的码)。前同步码的作用是使接收端在接收MAC帧时能够迅速实现比特同步。第二个字段是帧开始定界符，定义为10101011，表示在这后面的信息就是MAC帧了。在MAC子层的FCS的检验范围不包括前同步码和帧开始定界符。顺便指出，在广域网点对点通讯中使用同步传输的HDLC规程时则不需要用前同步码，因为在同步传输时收发双方的比特同步总是一直保持着的。 802.3标准规定凡出现下列情况之一的即为无效的MAC帧： (1)MAC客户数据字段的长度与长度字段的值不一致； (2)帧的长度不是整数个字节； (3)用收到的帧检验序列FCS查出有差错； (4)收到的帧的MAC客户数据字段的长度不在46—1500字节之间。考虑到MAC帧首部的长度是18字节，可以得出有效的MAC帧长度为64～1518字节之间。 对于检查出的无效MAC帧就简单地丢弃。以太网不负责重传丢弃的帧。 当MAC客户数据字段的长度小于46字节时，则应加以填充(内容不限)。这样，整个MAC帧(包含14字节首部和4字节尾部)的最小长度是64字节，或512bit。 MAC子层的标准还规定了帧间最小间隔为9.6us，相当于96bit的发送时间。这就是说，一个站在检测到总线开始空闲后，还要等待9.6us才能发送数据。这样做是为了使刚刚收到数据帧的站的接收缓存来得及清理，做好接收下一帧的准备。 1）IP分组格式分析
IP数据报的格式能够说明IP协议都具有什么功能。在TCP/IP的标准中，各种数据格式常常以32bit(即4字节)为单位来描述。下图是IP数据报的完整格式。
一个IP数据报由首部和数据两部分组成。首部的前一部分是固定长度，共20字节，是所有IP数据报必须具有的。在首部的固定部分的后面是一些可选字段，其长度是可变的。首部各字段的意义如下： （1） IP数据报首部的固定部分中的各字段 a) 版本 占4bit，指IP协议的版本。通信双方使用的IP协议的版本必须一致。目前广泛使用的IP协议版本号为4(即IPv4)。以前的3个版本目前已不使用。 （2） 首部长度 占4bit 可表示的最大数值是15个单位(一个单位为4字节)，因此IP的首部长度的最大值是60字节。当IP分组的首部长度不是4字节的整数倍时，必须利用最后一个填充字段加以填充。因此数据部分永远在4字节的整数倍时开始，这样在实现IP协议时较为方便。最常用的首部长度值就是20字节，即不使用任何选项。 （3） 服务类型 占8bit，用来获得更好的服务，其意义见图的上面部分所示。 a) 前三个比特表示优先级，它可使数据报具有8个优先级中的一个。 b) 第4个比特是D比特，表示要求有更低的时延。 c) 第5个比特是T比特，表示要求有更高的吞吐量。 d) 第6个比特是R比特，表示要求有更高的可靠性(即在数据报传送的过程中，被路由器丢弃的概率要更小些)。 e) 第7个比特是C比特，是新增加的，表示要求选择代价更小的路由。 f) 最后一个比特目前尚未使用。 （4） 总长度 总长度指首部和数据之和的长度，单位为字节。总长度字段为16bit，因此数据报的最大长度为65 535字节(即64KB)。在IP层下面的每一种数据链路层都有其自己的帧格式，其中包括帧格式中的数据宇段的最大长度MTU。当一个IP数据报封装成链路层帧时，此数据报的总长度(即首部加上数据部分)一定不能超过下面的数据链路层的MTU值.虽然使用尽可能长的数据报会使传输效率提高，但由于以太网的普遍应用，所以实际上 使用的数据报长度很少有超过1500字节的，而有时数据报长度还被限制在576字节。当数据报长度超过网络所容许的最大传送单元MTU时，就必须将过长的数据报进行分片后才能在网络上传送(见后面的“片偏移”字段)。这时，数据报首部中的“总长度”字段不是指未分片前的数据报长度，而是指分片后每片的首部长度与数据长度的总和。 （5） 标识(identification) 占16bit，它是一个计数器，用来产生数据报的标识。但这里的“标识”并没有序号的意思，因为IP是五连接服务，数据报不存在按序接收的问题。当IP协议发送数据报时，它就将这个计数器的当前值复制到标识字段中。当数据报由于长度超过网络的MTU而必须分片时，这个标识字段的值就被复制到所有的数据报片的标识字段中。相同的标识字段的值使分片后的各数据报片最后能正确地重装成为原来的数据报。 （6） 标志(flag) 占3bit目前只有前两个比特有意义。 a) 标志字段中的最低位记为MF(More Fragment)。MF=1即表示后面“还有分片’的数据报。MF=0表示这已是若干数据报片中的最后一个。 b) 标志字段中间的一位记为DF(Don'tFragment)，意思是“不能分片”。只有当DF=0时才允许分片。 （7） 片偏移 较长的分组在分片后，某片在原分组中的相对位置。也就是说，相对于用户数据字段的起点，该片从何处开始。片偏移以8个字节为偏移单位。这就是说，每个分片的长度一定是8字节(64bit)的整数倍。 [例]一数据报的数据部分为3800字节长(使用固定首部)，需要分片为长度不超 过1420字节的数据报片。因固定首部长度为20字节，因此每个数据报片的数据部分长度不能超过1400字节。于是分为3个数据报片，其数据部分的长度分别为1400，1400和1000字节。原始数据报首部被复制为各数据报片的首部，但必须修改有关字段的值。可能的分片按总长，标识，MF，DF，片偏移顺序排列如下： 原始数据报： 3820,12345,0,0,0 分片1： 1420，12345，1，0，0 分片2： 1420，12345，1，0，175 分片3： 1020，12345，0，0，350 标识字段的值是任意给定的。具有相同标识的数据报片在目的站就可无误地重装成原来的数据报。 现在假定数据报片2经过某个网络时还要再进行分片，即划分为数据报片2-1(携带数据800字节)和数据报片2-2(携带数据600字节)。那么这两个数据报片的总长度、标识、MF、DF和片偏移分别为：820，12345，1，0，175；620，12345，1，0，275。 （8） 生存时间 生存时间字段记为TTL(Time To Live)，即数据报在网络中的寿命，其单位为秒。生存时间的建议值是32秒。但也可设定为3～4秒，甚至255秒。 例：tracert命令的分析，利用TTL检测网络节点 （9） 协议 占8bit，协议字段指出此数据报携带的数据是使用何种协议，以便使目的主机的IP层知道应将数据部分上交给哪个处理过程。 （10）首部检验和 此字段只检验数据报的首部，不包括数据部分。这是因为数据报每经过一个结点，结点处理机都要重新计算一下首部检验和(一些字段，如生存时间、标志、片偏移等都可能发生变化)。如将数据部分一起检验，计算的工作量就太大了。 （11）源地址 占4字节。 （12）目的地址 占4字节。 （13）可变部分：取决于需要。
usb ncm报文格式解析 -回复
usb ncm报文格式解析-回复什么是USB NCM 报文格式？USB NCM (Network Control Model) 是USB 设备之间进行网络通信的一种协议。
NCM 协议允许USB 设备通过USB 线缆模拟网络设备，从而实现数据传输。
在USB NCM 协议中，数据传输是通过发送和接收报文来实现的。
这篇文章将会详细解析USB NCM 报文格式，从而帮助读者更好地理解和使用这种协议。
第一步：了解NCM 协议结构在开始解析USB NCM 报文格式之前，我们需要先了解NCM 协议的基本结构。
NCM 协议包含以下几个重要的部分：1. 管理器：作为控制数据传输和网络配置的主要组件。
2. 设备：通过USB 进行通信并提供网络连接的设备。
3. 端点：管理器和设备之间进行数据传输的通道。
4. 网络连接：通过管理器配置的USB 端点之间的虚拟网络连接。
第二步：USB NCM 报文格式的基本组成USB NCM 报文由两部分组成：帧头和数据内容。
帧头包含了报文的各种控制信息，而数据内容则存储了待传输的数据。
1. 帧头：帧头由多个字段组成，包括长度、索引、奇偶校验等。
这些字段有助于管理器和设备之间进行数据传输的控制和同步。
2. 数据内容：数据内容部分用于存储待传输的数据。
这可以是任意类型的数据，如文本、图像或音频等。
第三步：分析帧头字段帧头是USB NCM 报文中非常重要的一部分，它包含了用于控制数据传输和同步的各种字段。
以下是几个常见的帧头字段及其功能：1. 长度：指示整个报文的长度，包括帧头和数据内容。
2. 索引：指示当前传输报文的索引，用于标识报文的顺序。
3. 奇偶校验：用于检测数据传输中的错误，以确保数据的完整性。
4. 时间戳：用于记录报文发送或接收的时间，方便进行性能分析和故障排查。
第四步：解析数据内容数据内容部分存储着待传输的实际数据。
具体的数据格式取决于应用程序的需要。
例如，如果USB设备用于传输图像数据，那么数据内容部分可能会按照图像文件格式进行组织。
实验2 地址解析协议ARP
1.掌握 ARP 协议的报文格式2.掌握 ARP 协议的工作原理3.理解 ARP 高速缓存的作用4.掌握 ARP 请求和应答的实现方法5.掌握 ARP 缓存表的维护过程2 学时该实验采用网络结构二物理地址是节点的地址，由它所在的局域网或者广域网定义。
物理地址包含在数据链路层的帧中。
物理地址是最低一级的地址。
物理地址的长度和格式是可变的，取决于具体的网络。
以太网使用写在网络接口卡(NIC)上的 6 字节的标识作为物理地址。
物理地址可以是单播地址 (一个接收者) 、多播地址 (一组接收者) 或者广播地址 (由网络中的所有主机接收) 。
有些网络不支持多播或者广播地址，当需要把帧发送给一组主机或者所有主机时，多播地址或者广播地址就需要用单播地址来摹拟。
在互联网的环境中仅使用物理地址是不合适的，因为不同网络可以使用不同的地址格式。
因此，需要一种通用的编址系统，用来惟一地标识每一台主机，而不管底层使用什么样的物理网络。
逻辑地址就是为此目的而设计的。
目前 Internet 上的逻辑地址是 32 位地址，通常称为 IP 地址，可以用来标识连接在 Internet 上的每一台主机。
在 Internet 上没有两个主机具有同样的 IP 地址。
逻辑地址可以是单播地址、多播地址和广播地址。
其中广播地址有一些局限性。
在实验三中将详细介绍这三种类型的地址。
Internet 是由各种各样的物理网络通过使用诸如路由器之类的设备连接在一起组成的。
主机发送一个数据包到另一台主机时可能要经过多种不同的物理网络。
主机和路由器都是在网络层通过逻辑地址来识别的，这个地址是在全世界范围内是惟一的。
然而，数据包是通过物理网络传递的。
在物理网络中，主机和路由器通过其物理地址来识别的，其范围限于本地网络中。
物理地址和逻辑地址是两种不同的标识符。
这就意味着将一个数据包传递到一个主机或者路由器需要进行两级寻址：逻辑地址和物理地址。
需要能将一个逻辑地址映射到相应的物理地址。
Siemens-PPI协议分析
摘要：通过数据监视，分析的方法，找出了PPI协议的关键报文格式，可用于上位机、现场设备与S7-200 CPU之间通讯。
关键字：PLC ，PPI ，协议1 前言西门子S7-200 PLC之间或者PLC与PC之间通信有很多种方式:自由口，PPI 方式，MPI方式，Profibus方式。
使用自由口方式进行编程时，在上位机和PLC 中都要编写数据通信程序。
使用PPI协议进行通信时，PLC可以不用编程，而且可读写所有数据区，快捷方便。
但是西门子公司没有公布PPI协议的格式。
用户如果想使用PPI协议监控，必须购买其监控产品或第三方厂家的组态软件。
这样给用户自主开发带来一定困难，特别是自行开发的现场设备就不能通过PPI协议接入PLC。
其它通讯方式编程也存在编程复杂，需要购买软件和授权等局限性(1)。
通过数据监视、分析的方法，我们找出了PPI协议的关键报文格式，可用于上位机、现场设备与S7-200 CPU之间通讯。
2 分析方法西门子的Step 7 Micro/Win32 是用于S7-200系列PLC的开发工具，它使用PC机上的COM口通过一条PC /PPI编程电缆连到PLC的编程口上。
这说明，PC实际上是可以通过串口同S7-200 CPU通讯。
只是我们不知道通讯协议而已。
通过截获PC机串口上的收发数据，对照Step 7软件发出的指令，我们就有可能分析出有关指令的报文和通讯方式；然后，直接通过串口向PLC发送报文，以验证这些指令报文是否正确。
本着这一思想，我们采用以下步骤获得这些报文。
首先制作一个串口的分支器，COM1的RX、TX分别接到COM2的TX、RX，即交叉接线，使得COM1发的数据COM2能收到。
PC/PPI编程电缆接在COM1上，这样，Step7 Micro/Win32发给PLC的报文就可以在COM2上接收了。
我们按S7-200系统手册设置好两个串口，参数要一样，均为9600，8，偶校验，1位停止位。
主要协议分析实验报告(3篇)
第1篇一、实验背景随着计算机网络技术的飞速发展，网络协议作为计算机网络通信的基础，扮演着至关重要的角色。
为了更好地理解网络协议的工作原理和功能，我们开展了主要协议分析实验。
本实验旨在通过分析常用网络协议的报文格式和工作机制，加深对网络协议的理解。
二、实验目的1. 熟悉常用网络协议的报文格式和工作机制。
2. 掌握网络协议分析工具的使用方法。
3. 培养网络故障排查和问题解决能力。
三、实验环境1. 实验设备：PC机、网线、Wireshark软件。
2. 实验网络：局域网环境，包括路由器、交换机、PC等设备。
四、实验内容本实验主要分析以下协议：1. IP协议2. TCP协议3. UDP协议4. HTTP协议5. FTP协议五、实验步骤1. IP协议分析（1）启动Wireshark软件，选择合适的抓包接口。
（2）观察并分析IP数据报的报文格式，包括版本、头部长度、服务类型、总长度、标识、标志、片偏移、生存时间、协议、头部校验和、源IP地址、目的IP地址等字段。
（3）分析IP分片和重组过程，观察TTL值的变化。
2. TCP协议分析（1）观察TCP数据报的报文格式，包括源端口号、目的端口号、序号、确认号、数据偏移、标志、窗口、校验和、紧急指针等字段。
（2）分析TCP连接建立、数据传输、连接终止的过程。
（3）观察TCP的重传机制和流量控制机制。
3. UDP协议分析（1）观察UDP数据报的报文格式，包括源端口号、目的端口号、长度、校验和等字段。
（2）分析UDP的无连接特性，观察UDP报文的传输过程。
4. HTTP协议分析（1）观察HTTP请求报文和响应报文的格式，包括请求行、头部字段、实体等。
（2）分析HTTP协议的请求方法、状态码、缓存控制等特性。
（3）观察HTTPS协议的加密传输过程。
5. FTP协议分析（1）观察FTP数据报的报文格式，包括命令、响应等。
（2）分析FTP的文件传输过程，包括数据传输模式和端口映射。

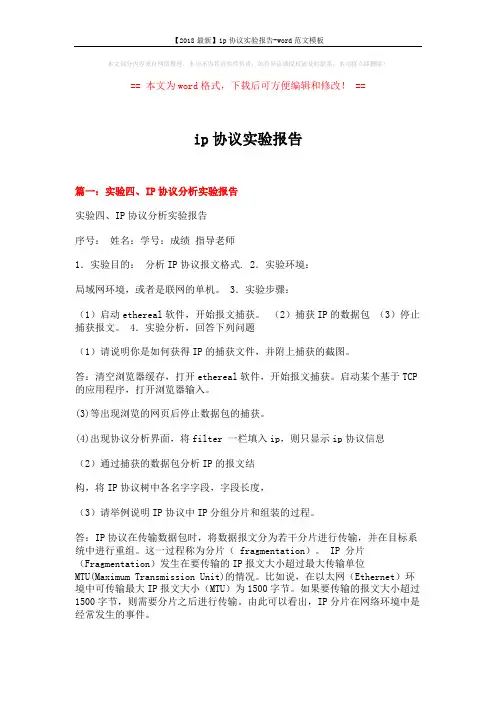

【2018最新】ip协议实验报告-word范文模板 (4页)
