100704112 对UML的理解以及对本课程的看法
UML（统一建模语言）
UML(统一建模语言)：是面向对象的可视化建模的一种语言。
是数据库设计过程中，在E-R图（实体-联系图）的设计后的进一步建模。
一、UML中有3种构造块：
事物、关系和图，事物是对模型中最具有代表性的成分的抽象；关系是把事物结合在一起；图聚集了相关的的事物。
二、UML设计的9种图例概论
1、用例图
描述角色以及角色与用例之间的连接关系。
说明的是谁要使用系统，以及他们使用该系统可以做些什么。
一个用例图包含了多个模型元素，如系统、参与者和用例，并且显示了这些元素之间的各种关系，如泛化、关联和依赖。
2、类图
类图是描述系统中的类，以及各个类之间的关系的静态视图。
能够让我们在正确编写代码以前对系统有一个全面的认识。
类图是一种模型类型，确切的说，是一种静态模型类型。
3、对象图
与类图极为相似，它是类图的实例，对象图显示类的多个对象实例，而不是实际的类。
它描述的不是类之间的关系，而是对象之间的关系。
4、活动图
描述用例要求所要进行的活动，以及活动间的约束关系，有利于识别并行活动。
能够演示出系统中哪些地方存在功能，以及这些功能和系统中其他组件的功能如何共同满足前面使用用例图建模的商务需求。
5、状态图
描述类的对象所有可能的状态，以及事件发生时状态的转移条件。
可以捕获对象、子系统和系统的生命周期。
他们可以告知一个对象可以拥有的状态，并且事件(如消息的接收、时间的流逝、错误、条件变为真等)会怎么随着时间的推移来影响这些状态。
一个状态图应该连接到所有具有清晰的可标识状态和复杂行为
的类；该图可以确定类的行为，以及该行为如何根据当前的状态变化，也可以展示哪些事件将会改变类的对象的状态。
状态图是对类图的补充。
6、序列图（顺序图）
序列图是用来显示你的参与者如何以一系列顺序的步骤与系统的对象交互的模型。
顺序图可以用来展示对象之间是如何进行交互的。
顺序图将显示的重点放在消息序列上，即强调消息是如何在对象之间被发送和接收的。
7、协作图
和序列图相似，显示对象间的动态合作关系。
可以看成是类图和顺序图的交集，协作图建模对象或者角色，以及它们彼此之间是如何通信的。
如果强调时间和顺序，则使用序列图；如果强调上下级关系，则选择协作图；这两种图合称为交互图。
8、构件图（组件图）
描述代码构件的物理结构以及各种构建之间的依赖关系。
用来建模软件的组件及其相互之间的关系，这些图由构件标记符和构件之间的关系构成。
在组件图中，构件时软件单个组成部分，它可以是一个文件，产品、可执行文件和脚本等。
9、部署图（配置图）
是用来建模系统的物理部署。
例如计算机和设备，以及它们之间是如何连接的。
部署图的使用者是开发人员、系统集成人员和测试人员。
三、几种图的区别：
一：这九种模型图各有侧重
1:用例图侧重描述用户需求；2:类图侧重描述系统具体实现。
二：描述的方面都不相同
1:类图描述的是系统的结构；2:序列图描述的是系统的行为。
三：抽象的层次也不同
1：构件图描述系统的模块结构，抽象层次较高；2：类图是描述具体模块的结构，抽象层次一般；3：对象图描述了具体的模块实现，抽象层次较低。
在有的文献书籍中，将这九种模型图分为三大类：
结构分类、动态行为和模型管理：
1、结构分类包括用例图、类图、对象图、构件图和部署图；
2、动态行为包括状
态图、活动图、顺序图和协作图；3、模型管理则包含类图。
四、UML建模中的各种关系：
依赖：一个事物变化会引起另一个事物变化。
聚集：特殊的关联，描述整体与部分的组合关系。
泛化：是一种特殊与一般的关系，如子元素（特殊）与父元素（一般），箭头指向父元素。
实现：类元之间的关系，其中一个类元指定了由另一个类元保证执行的契约。
一般用在接口和实现他们的类之间或用例和实现它们的协作之间。
五、学完该课程后的想法：
不知不觉，这学期又要结束了，对于UML这门课程的学习也将接近尾声，还记得第一次上这门课时，什么都听不懂，不明白UML有什么用，如何正确运用它。
经过一个学期的学习，发现它还是很有用的，对于系统的建立，通过UML建立各种图来实现系统整体框架的构成，当听说用这个还可以自动生成代码，通过完善就可以做成系统时，我更为惊讶，才深知其用处之大。
但自己清楚地明白，我们现在所学的还只是皮毛，很多东西我们还没有掌握，就拿顺序图来说，我还不清楚究竟要实现什么功能，如何构建才能更加完善，更加符合UML建模。
也许我们还接触的不多，对于UML建模这门课程还需更多的了解与学习，对于老师的要求，希望以后如果还有机会学这门课，能多拿一些实例出来，通过例题的正确讲解与利用，让我们更加深刻的，也更加形象地了解以及如何正确的运用UML来建模！。

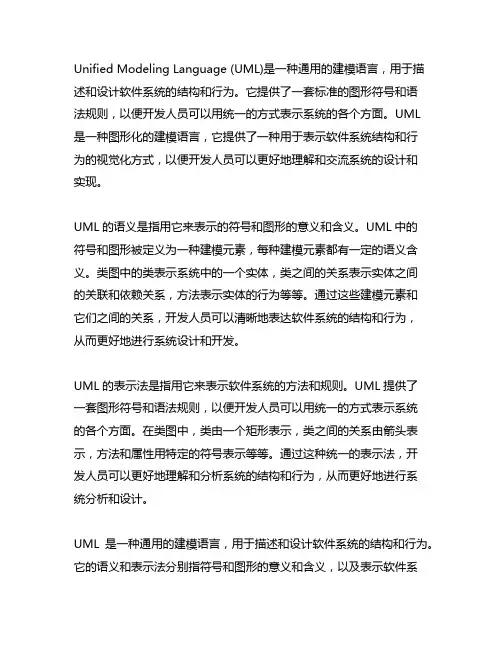

uml含义,及其语义和表示法的含义
Unified Modeling Language (UML)是一种通用的建模语言，用于描述和设计软件系统的结构和行为。
它提供了一套标准的图形符号和语法规则，以便开发人员可以用统一的方式表示系统的各个方面。
UML是一种图形化的建模语言，它提供了一种用于表示软件系统结构和行为的视觉化方式，以便开发人员可以更好地理解和交流系统的设计和实现。
UML的语义是指用它来表示的符号和图形的意义和含义。
UML中的符号和图形被定义为一种建模元素，每种建模元素都有一定的语义含义。
类图中的类表示系统中的一个实体，类之间的关系表示实体之间的关联和依赖关系，方法表示实体的行为等等。
通过这些建模元素和它们之间的关系，开发人员可以清晰地表达软件系统的结构和行为，从而更好地进行系统设计和开发。
UML的表示法是指用它来表示软件系统的方法和规则。
UML提供了一套图形符号和语法规则，以便开发人员可以用统一的方式表示系统的各个方面。
在类图中，类由一个矩形表示，类之间的关系由箭头表示，方法和属性用特定的符号表示等等。
通过这种统一的表示法，开发人员可以更好地理解和分析系统的结构和行为，从而更好地进行系统分析和设计。
UML是一种通用的建模语言，用于描述和设计软件系统的结构和行为。
它的语义和表示法分别指符号和图形的意义和含义，以及表示软件系统的方法和规则。
通过使用UML，开发人员可以更好地理解和交流系统的设计和实现，从而提高软件开发的效率和质量。
UML的语义着重描述了符号和图形的意义和含义，这一概念在软件系统设计中具有重要意义。
UML提供了多种建模元素，如类、对象、接口、关联、依赖等，这些元素共同构成了软件系统的抽象模型。
通过使用UML的语义，开发人员可以清晰地表达软件系统的结构和行为，从而更好地进行系统设计和开发。
我们来看看UML中的类。
在UML中，一个类由一个矩形表示，矩形中包含类的名称，通常还包括类的属性和方法。
类表示系统中的一个实体，它具有特定的属性和行为。

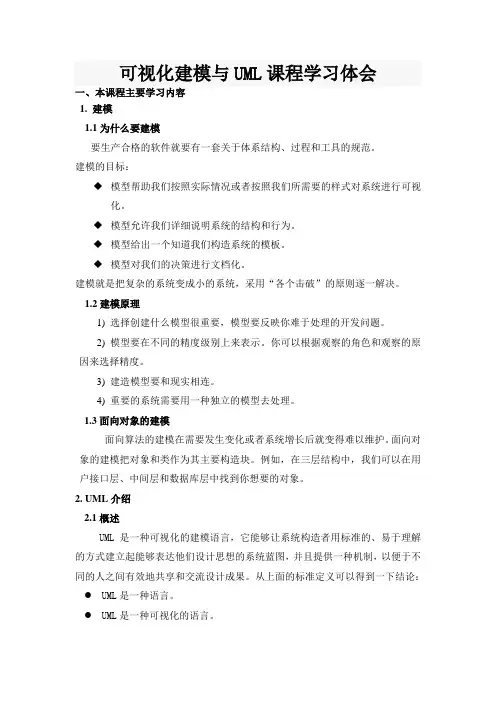

可视化建模与UML课程学习体会
可视化建模与UML课程学习体会一、本课程主要学习内容1. 建模1.1为什么要建模要生产合格的软件就要有一套关于体系结构、过程和工具的规范。
建模的目标：◆模型帮助我们按照实际情况或者按照我们所需要的样式对系统进行可视化。
◆模型允许我们详细说明系统的结构和行为。
◆模型给出一个知道我们构造系统的模板。
◆模型对我们的决策进行文档化。
建模就是把复杂的系统变成小的系统，采用“各个击破”的原则逐一解决。
1.2建模原理1)选择创建什么模型很重要，模型要反映你难于处理的开发问题。
2)模型要在不同的精度级别上来表示。
你可以根据观察的角色和观察的原因来选择精度。
3)建造模型要和现实相连。
4)重要的系统需要用一种独立的模型去处理。
1.3面向对象的建模面向算法的建模在需要发生变化或者系统增长后就变得难以维护。
面向对象的建模把对象和类作为其主要构造块。
例如，在三层结构中，我们可以在用户接口层、中间层和数据库层中找到你想要的对象。
2. UML介绍2.1概述UML是一种可视化的建模语言，它能够让系统构造者用标准的、易于理解的方式建立起能够表达他们设计思想的系统蓝图，并且提供一种机制，以便于不同的人之间有效地共享和交流设计成果。
从上面的标准定义可以得到一下结论：●UML是一种语言。
●UML是一种可视化的语言。
●UML是一种可以用详细描述的语言。
●UML是用于软件系统建模的行业术语语言。
2.2 UML的概念模型学习建模的三个要素：UML的基本构造块、这些构造块放在一起的规则、一些运用于整个UML的公共机制。
UML中四种关系：a.依赖（Dependency）依赖是两个模型元素间的语义关系，其中一个元素发生变化会影响另一个元素的语义。
b.关联（Association）关联指明了一个对象与另一个对象之间的关系。
c.泛化（Generalization）泛化是一种一般化——特殊化的关系，是一般事物（父类）和该事物较为特殊的种类（子类）之间的关系。
uml 心得体会
uml 心得体会UML（Unified Modeling Language）是一种标准化的运行时和设计时间的建模语言，它是一种用于软件系统的抽象、规范、可视化的描述工具。
通过UML，软件开发人员可以更加清晰地表达和沟通关于系统的各种需求、功能、结构和行为等信息。
我在学习和使用UML的过程中，有以下几点心得体会。
首先，UML提供了一种统一的、标准化的建模语言。
它的规范和语法定义非常清晰，可以准确地描述软件系统的各种构建要素，如类、对象、关系、行为等。
这使得软件开发人员在使用UML进行建模时不会出现理解歧义，增强了沟通的效果。
而且由于UML是一种标准化的语言，它跨平台、跨语言的特性使得不同团队之间可以共享和协同工作，提高了系统开发的效率。
其次，UML提供了多种不同的图形符号和建模技术，适用于不同的开发阶段和业务需求。
UML包括结构图和行为图两大类，其中结构图包括类图、对象图、组件图、部署图等，用于描述系统的结构和组成；行为图包括用例图、状态图、活动图、序列图等，用于描述系统的行为和交互。
通过合理选择和使用这些图形符号和建模技术，开发人员可以更加直观、清晰地表达系统的各方面信息，帮助开发人员更好地理解系统需求，从而提高系统的设计质量和效果。
再次，UML对于系统的扩展性和可维护性有着积极的影响。
在软件的开发过程中，需求会随着时间和需求变化的而发生变动，所以一个好的设计应该具有良好的扩展性和可维护性。
UML通过提供模块化的建模技术，使得系统的各个部分之间有着清晰的划分和定义。
这样，在需求变动时，只需要修改相应的模块，而无需对整个系统进行大规模的修改。
这极大地减轻了开发人员的工作量，提高了系统的可维护性。
最后，学习和使用UML需要具备一定的技术基础和实践经验。
UML虽然是一种标准化的建模语言，但其学习和使用并不简单。
在学习过程中，需要掌握UML的基本概念和语法规范，了解不同的图形符号和建模技术的使用场景和特点。
我对UML的理解(UML的经典九张图)
4.状态图
5.序列图
反映若干对象之间的动态协作关系，在时 间轴上，对象之间是如何交互的。 顺序图基于时间，按时间顺序显示出现的 任务 用来显示对象之间的关系，并强调对象之 间消息的先后时间顺序，同时显示对象之 间交互关系（可能不一定很明确）。
5.序列图
6.协作图
和序列图作用相同，比序列图多显示了对象和它 们之间的关系（上下文关系）。强调时间和序列 则选择序列图；强调上下文相关则选择协作图。 协作图显示任务和信息(对象)的交互方式 强调交互中实例（对象）间的结构关系及所传递 的消息 当组织对控制流建模时，一般使用协作图
1 用例图（user-case diagram）
2 类图（class diagram）
对静态结构的描述，用来定义系统中类和 类之间的关系 类图侧重描述系统具体实现 类图描述的是系统的结构 描述一组对象、接口、协作等事物之间的 关系
2 类图（class diagram）
3.对象图
6.协作图
7.活动图(activity diagram)
反映一个连续的活动流，用于描述某个操作执行时的活动 状况。 反映一个流程中的多个活动，即为完成一个事情(功能)所 要开展的多个活动。 描述用例要求所要进行的活动，以及活动间的约束关系， 有利于识别并行活动 是一种特殊的状态图，实现一个活动到另一个活动的流程 活动图只是描述工作流以及谁完成工作的方式，与流行的 数据流程图类似 ,可将活动图视为数据流程图 活动图本质是流程图
我对UML的总结
1 用例图（user-case diagr的功能需求
用例图侧重描述用户需求 ,用来收集用户要求 描述一组用例、参与者以及它们之间的关系，其 展示的是该系统在它的外面环境中所提供的外部 可见服务 是从用户角度查看的解决方案。应该使用用户能 够理解的语言讨论解决方案

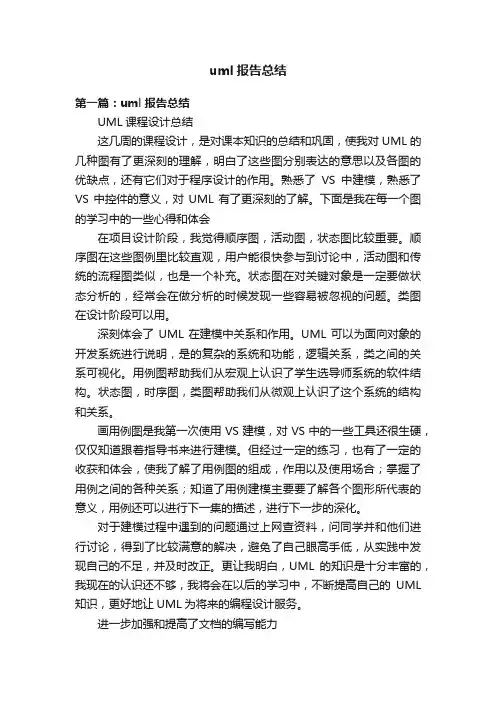

uml报告总结
