labview文件的输入输出..
labview的使用方法
labview的使用方法LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种LabVIEW （Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程语言，主要用于数据采集、仪器控制、数据分析和测试等方面。
以下是使用LabVIEW的基本步骤：1. 安装LabVIEW软件：首先需要从官方网站下载并安装LabVIEW软件。
安装完成后，启动LabVIEW。
2. 创建新项目：在LabVIEW启动界面中，选择“新建”或“打开”一个已有的项目。
如果创建新项目，可以选择不同的模板，如“VI（Virtual Instrument）”、“Control Design”等。
3. 设计前面板（Front Panel）：前面板是用户与程序交互的界面，可以放置各种控件（如按钮、滑动条、图表等）来显示数据和接收用户输入。
在左侧的“控件”面板中选择所需的控件，然后将其拖放到前面板上进行布局。
4. 编写程序代码（Block Diagram）：在右侧的“块图”面板中编写程序代码。
LabVIEW使用图形化的编程方式，将各种功能模块以图标的形式表示，通过连线连接各个模块来实现程序逻辑。
常用的功能模块包括数学运算、数据处理、信号处理、文件操作等。
5. 调试和运行程序：在编写完程序代码后，需要进行调试以确保程序的正确性。
可以使用断点、单步执行等功能进行调试。
调试完成后，点击工具栏上的“运行”按钮或按F5键运行程序。
6. 保存和导出项目：在完成程序设计和调试后，需要将项目保存为.vi文件。
此外，还可以将程序导出为其他格式，如可执行文件（.exe）、动态链接库（.dll）等。
7. 部署和发布程序：将生成的可执行文件或动态链接库部署到目标计算机上，即可实现程序的功能。
如果需要将程序发布给其他用户，可以将项目打包成安装包或生成Web服务等形式。
LABVIEW字符格式说明
使用格式说明符格式化字符串、将数字转化为字符串，或在字符串中插入不显示的字符。
对于输出字符串的函数，例如格式化写入字符串和数组至电子表格字符串转换，格式说明符使用下列语法元素。
双括号( [] )中的是可选元素。
%[$][-][+][#][^][0][Width][.Precision || _SignificantDigits][{Unit}][<Embedded information>]Conversion Code其中Width是一个大于零的数，.Precision和_SignificantDigits是大于等于零的数。
对于扫描字符串的函数，例如，扫描字符串和电子表格字符串至数组转换，格式说明符使用下列语法元素。
%[Width]Conversion Code格式化写入字符串、格式化写入文件、扫描字符串和扫描文件函数可在格式字符串输入中使用多个格式说明符，每个格式说明符用于每个可扩展函数的输入或输出。
格式说明符语法元素下表列出了格式说明符的语法元素。
详细信息见格式说明符范例。
语法元素说明% 格式说明符的开始。
$（可选）使用格式函数时，该修饰符规定了显示变量的顺序。
包括代表变量顺序的位数，其后紧接该修饰符。
-（可选）使用格式化函数时，该修饰符在参数的宽度之内将参数靠左调整，而不是靠右调整。
+（可选）使用格式化函数时，即使是正数，该修饰符也包括符号。
^（可选）使用格式函数和e或g转换代码时，该元素将数格式化为科学计数法，其中指数为3的倍数。
#（可选）使用格式化函数时，该修饰符移除尾部的无效零。
如数值无小数部分，该修饰符会将有效数字精度之外的数值强制为零。
0（可选）使用格式化函数时，使用该修饰符，不带－修饰符，函数将用零而不是空格填充数值参数左边的多余空间，以达到最小宽度。
Width（可选）使用扫描函数时，如扫描字符串，Width元素规定了使用的字段的确切宽度。
LabVIEW处理参数时只扫描指定数量的字符。
《虚拟仪器与LabVIEW程序设计》章节思考与练习题含答案(大学期末复习资料)
第1章虚拟仪器概述1．测试测量仪器发展至今经过了那些阶段？答：经历了4个阶段，即：第一代模拟式仪器（或指针式仪器）、第二代数字式仪器、第三代智能仪器、第四代虚拟仪器。
2．什么是虚拟仪器，它有哪些特点?答：虚拟仪器是指在以计算机为核心的硬件平台上，其功能由用户设计和定义，具有虚拟仪器面板，其测试功能由测试软件实现的一种计算机仪器系统。
特点：虚拟含义主要有两点：1、仪器面板是虚拟的，通过调用控件选板中的控件实现3．简述虚拟仪器的系统组成？答：虚拟仪器系统由硬件平台和软件平台两大部分完成：硬件平台：计算机、I/O接口设备；软件平台：4．简述虚拟仪器的软件层次结构？答：测试管理层：用户及仪器设备等管理。
应用程序开发层：用户根据仪器功能需求开发设计的虚拟仪器程序。
仪器驱动层：完成对特定仪器的控制和通信的程序集合。
I/O总线驱动层：完成对仪器寄存器进行直接存储数据操作，并为仪器设备与仪器驱动程序提供信息传递的底层软件。
第2章一个简单VI的设计1．输入两个数，求两个数的和差运算，并显示结果。
2．程序运行中，用旋钮控件改变图形曲线的颜色。
建立波形图表的属性节点，改为可写，并指定为曲线Plot的颜色Color属性。
第3章几种常用的程序结构1.创建一个VI产生100个随机数，求其最小值和平均值。
2.创建一个VI，每秒显示一个0到1之间的随机数。
同时，计算并显示产生的最后四个随机数的平均值。
只有产生4个数以后才显示平均值，否则显示0。
每次随机数大于0.5时，使用Beep.vi产生蜂鸣声。
3.求X的立方和（使用For和While循环）。
4.编程求1000内的“完数”。
“完数”指一个数恰好等于它本身的因子之和。
例如28＝14+7+4+2+1。
5.创建一个VI ，实现加、减、乘、除四种运算方式。
6.编写一个程序测试输入以下字符所用的时间：LabVIEW is a graphical programming language.7.使用公式节点创建VI ，完成下面公式计算，并将结果显示在同一个屏幕上。

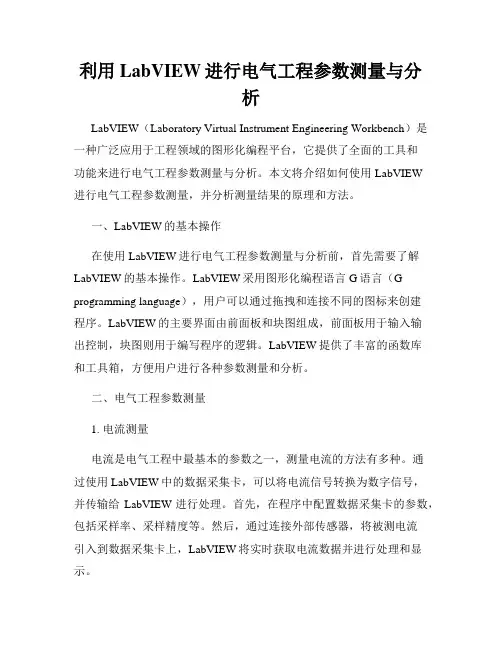

利用LabVIEW进行电气工程参数测量与分析
利用LabVIEW进行电气工程参数测量与分析LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种广泛应用于工程领域的图形化编程平台，它提供了全面的工具和功能来进行电气工程参数测量与分析。
本文将介绍如何使用LabVIEW进行电气工程参数测量，并分析测量结果的原理和方法。
一、LabVIEW的基本操作在使用LabVIEW进行电气工程参数测量与分析前，首先需要了解LabVIEW的基本操作。
LabVIEW采用图形化编程语言G语言（G programming language），用户可以通过拖拽和连接不同的图标来创建程序。
LabVIEW的主要界面由前面板和块图组成，前面板用于输入输出控制，块图则用于编写程序的逻辑。
LabVIEW提供了丰富的函数库和工具箱，方便用户进行各种参数测量和分析。
二、电气工程参数测量1. 电流测量电流是电气工程中最基本的参数之一，测量电流的方法有多种。
通过使用LabVIEW中的数据采集卡，可以将电流信号转换为数字信号，并传输给LabVIEW进行处理。
首先，在程序中配置数据采集卡的参数，包括采样率、采样精度等。
然后，通过连接外部传感器，将被测电流引入到数据采集卡上，LabVIEW将实时获取电流数据并进行处理和显示。
2. 电压测量电压是电气工程中常用的参数，用于评估电路的工作状态和电源的质量。
LabVIEW可以通过连接电压传感器来测量电路中的电压。
首先，选择合适的电压传感器，并将其与数据采集卡连接。
然后，在LabVIEW中配置数据采集卡的参数，并运行程序，LabVIEW将实时测量电压值，可以通过前面板显示或导出到其他软件进行进一步分析。
3. 频率测量频率是电气工程中常用的参数之一，用于表示信号或电路的周期性变化。
LabVIEW可以通过连接频率传感器或输入信号进行频率测量。
首先，在LabVIEW中配置数据采集卡的参数，并连接频率传感器或输入信号。
labview入门教程(初学者必看)
Labview入门教程亚为电子科技说明：1、不同labview版本，内容大同小异，不要过于核对图标2、必须先安装labview，亚为的资料，版本不低于2014，如果是串口通信，还要安装NIVISA520。
3、直接打开亚为用户资料的“labview例程/****例程”，看到的是前面板，也就是交互界面。
界面可以自行修改，注意右键->数据操作->保存默认参数。
4、波形图上右键，可以导出或者另存数据。
高速采集模式下，yav 例程不自动保存，需要手动导出。
高速模式下，不要采集时间过长，否则系统崩溃，会内存溢出甚至蓝屏死机。
5、如果需要修改算法逻辑，按下Ctrl+E即可打开程序框图界面。
里面的数学符号，仔细研究下，就应该能认识。
看懂加减乘除即可。
6、这个文档认真看十遍，你就是Labview编程高手啦，亚为科技不负责labview编程指导哦。
高手都是自学的。
第一讲：认识Labview1.1 Labview 简介在开始菜单里找Labview点击打开，会出现如下界面：从File>>New VI 或者从右半部分中的New>>Blank VI 都可以打开如下界面：上图中前图是虚拟仪器的前面板，是用户使用的人机界面，后面的是程序框图界面（即后面板）。
在LabVIEW的用户界面上，应特别注意它提供的操作模板，包括工具（Tools）模板、控制（Controls）模板和函数（Functions）模板。
这些模板集中反映了该软件的功能与特征。
下面我们来大致浏览一下。
工具模板（Tools Palette）该模板提供了各种用于创建、修改和调试VI程序的工具。
如果该模板没有出现，则可以在Windows菜单下选择Show Tools Palette命令以显示该模板。
当从模板内选择了任一种工具后，鼠标箭头就会变成该工具相应的形状。
当从Windows菜单下选择了Show Help Window功能后，把工具模板内选定的任一种工具光标放在流程图程序的子程序（Sub VI）或图标上，就会显示相应的帮助信息。
labview图标一览表
小于、等于。
８
Time & Dialog（时 包括对话框窗口、时间和出错处理
间和对话框）
函数等。
９
File I/O（文件输 包括处理文件输入/输出的程序和
入/输出）
函数。
１０
Data
包括数据采集硬件的驱动，以及信
Acquisition（数据 号调理所需的各种功能模块。
采集）
１１ １２ １３
１４ １５ １６ １７ １８ １９ ２０ ２１ ２２ ２３
Edit Text（编辑 用于输入标签文本或者创建自
文本）
由标签。当创建自ect Wire（连 用于在流程图程序上连接对
线）
象。如果联机帮助的窗口被打
开时，把该工具放在任一条连
线上，就会显示相应的数据类
型。
Object Shortcut 用鼠标左键可以弹出对象的弹 Menu（对象菜单） 出式菜单。
Graphics
& 包括3D、OpenGL、声音播放等功能
Sound（图形与声 模块。包括调用动态连接库和CIN
音）
节点等功能的处理模块。
Tutorial（示教课 包括LabVIEW示教程序。 程）
Report Generation（文档 生成）
Advanced（高级功 能）
Select a VI（选择 子VI）
Waveform（波形） Analyze（分析）
Instrument I/O（仪器输入/输 出）
各种波形处理工具
信号发生、时域及频域分析功能模 块及数学工具 。
包括GPIB(488、488.2)、串行、 VXI仪器控制的程序和函数，以及 VISA的操作功能函数。
Motion
labview 字符串和文件
目的：创建一个字符串的子集，其中含有某个数值的字符串显示，再将它 转换成数值。
第五章字符串和文件I/O 第五章字符串和文件I/O
部分字符串函数（ 函数-字符串 字符串） 部分字符串函数 （ 函数 字符串 ） — 用于返回偏移地址开始的子字符串以 及字节数。第一个偏移地址是0。 及字节数。第一个偏移地址是 。
第五章字符串和文件I/O 第五章字符串和文件I/O
5-2文件的输入/输出（I/O）
文件I/O功能函数是一组功能强大、伸缩性强的文件处理工具。它们不仅可 以读写数据，还可以移动、重命名文件与目录。创建电子表格格式的、由可 读的ASCII文本组成的文件，以及为了提高读写速度和压缩率采用二进制的格 式写入数据。 可以采用下面三种文件格式存储或者获得数据： ASCII字节流——如果希望让其他的软件（譬如字处理程序或者电子表格 程序）也可以访问数据，就需要将数据存储为ASCII格式。为此，需要把所有 数据都转换为ASCII字符串。 l 数据记录文件——这种文件采用的是只有G语言可以访问的二进制格 式。数据记录文件类似于数据库文件，因为它可以把不同的数据类型存储到 同一个文件记录中。 l 二进制字节流——这种文件的格式是最紧凑、最快速地存储文件的格 式。必须把数据转换成二进制字符串的格式，还必须清楚地知道在对文件读 写数据时采用的是哪种数据格式。
返回前面板，执行该VI。数据数组产生以后，会出现一个 返回前面板，执行该VI。数据数组产生以后， VI 文件对话框提示输入新建文件的文件名。输入文件名，并 文件对话框提示输入新建文件的文件名。输入文件名， OK。 单击 OK。
第五章字符串和文件I/O 第五章字符串和文件I/O
练习 5-4 向文件添加数据
第5章 字符串和文件IO
String Subset函数应用
• 参见第5章 例3-2
Scan From String函数
•用于扫描字符串，并将有效的数值（0到9,正负，e， E和分号）转换成数值。如果连接了一个格式字符串， 它将根据字符串指定的格式进行转换，否则将进行默 第一个字符的偏移地址是0。
认格式的转换。该函数从偏移地址的string处开始扫描。
• Write To Spreadsheet File VI——用于将单精度 数值组成的一维或者二维数组转换成文本字符串 （LABVIEW自动转换），再写入一个新建文件 或者已有文件。该VI先打开或者新建文件，再写 入，之后再关闭文件（自动完成）。可以用于创 建能够被大多数电子表格（文本编辑）软件读取 的文本文件。 • Read From Spreadsheet File VI——用于从某 个文件的特定位置开始读取指定n行的内容，再 将数据转换成二维或者一维单精度数组 （LABVIEW自动转换）。该VI先打开文件，再读 数据，之后再关闭文件（自动完成）。可以用于 读取用文本格式存储的电子表格文件。
第5章例9保存datalog
注意
• refnum：标识号，用以代表已经打开的文 件。 • 此处涉及文件的低级操作，先打开，再写 入（读出）数据，最后关闭文件，释放 refnum。
第5章例10打开 datalog
第5章例11保存datalog（数组）， 然后再打开datalog （数组）
思考题
• Write Characters To File VI——用于将一个字 符串写入一个新建文件或者已有文件。该VI打开 该文件、写入数据，再关闭文件（自动完成） 。 • Read Characters From File VI——用于从某个 文件的特定位置开始读取指定个数的字符。该VI 先打开文件，读取数据，之后再关闭文件（自动 完成） 。 • Read Lines From File VI——用于从某个文件的 特定位置开始读取指定n行的内容。该VI先打开文 件，读取指定的行，之后再关闭文件（自动完 成） 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例 5 二进制文件保存
例6 二进制文件读取
数据记录文件 数据记录文件实际也是一种二进制文件，输 入的数据类型可以是任何数据类型。操作方法 与二进制文件基本相同。不同的是数据记录文 件必须用它的专用操作函数。在FILE I/O| Advanced File Functions|Datalog下
第十一讲
文件输入输出
LabView能够输入输出的基本文件类型
支持以下几种格式用于文件的输入和输出，即文本文件、 二进制文件、数据记录文件、波形文件、测量文件和 TDM\TDMS文件。 其中，电子表格文件是一种特殊类型的文本文件；数据 记录文件中又包含一种被称为波形文件的文件格式。
（1）文本文件
（4）数据记录文件
一种二进制文件 它把数据组织为具有相同结构的记录，每一行为一个记 录，每个记录都具有相同的数据结构。LabVIEW把每
一个记录作为一个簇写入文件
。
（5）波形文件
波形文件是一种特殊的数据记录文件，它记录了波形数 据特有的一些信息，如波形的起始时间、采样的间隔时 间等。
文件I/O函数
LabVIEW的文件输入输出操作包括三个基本步骤：
打开一个已存在的文件或创建一个新文件； 对文件的读或写操作； 关闭打开的文件。
LabVIEW的文件操作还包括文件或路径的改名与移动、 改变文件特征、创建、修改和读取系统设置文件、记录 前面板对象数据。
LabVIEW提供的文件输入输出函数位于函数模板的File I/0子 模板和Waveform→ Waveform File I/O子模板中，分别 被用于数据文件和波形文件存取，
波形文件I/O子模块
文件I/O函数子模板
1 写电子表格文件(Write to Spreadsheet File) 该节点把一个二维或一维单精度浮点数数组写 到一个电子表格文件中。节点图标及连接端口如 下图：
如果文件存在，则既可以把数据追加到该文件， 也可以覆盖原有的数据；如果文件不存在，则创 建新文件。此节点在读取数据前打开文件，读取操作
（2）电子表格文件
仍然以ASCII码格式来存储数据，使Microsoft Excel等电子表格处理软件能直接读取这类数据文件
（3）二进制文件
存取速度最快、格式最为紧凑、冗余数据少 占用的空间要比文本文件小得多 不需要进行格式转换 无法被一般的字处理软件如Word读取，通用性较 差。
操作完成后关闭该文件。
例 1 由序号i和一个随机数构成的电子表格文 件。
运行该程序后，在E盘生成c1.xls的电子表格 文件。用Excel打开这个文件，可以看两列数据： 一列是序号，另一列是随机数。
例 2
读电子表格文件。
文本文件
1 写文本文件(Write to Text File) 把字符串写入一个新文件中或追加到一个已经 存在的文件尾。在写字符串前，打开或创建文件； 操作完成后自动关闭该文件。节点图标及连接端 口如下图：
完成后关闭该文件。
2 读电子表格文件(Read From Spreadsheet File) 从一个电子表格文件中读取一定数量的数据， 并把这些数值字符串转换成单精度浮点数后，从 一个二维数组中返回。节点图标及连接端口如下 图：
注意：电子表格文件的所有字符串必须由有效 的数值字符组成。此节点在读取数据前打开文件，读取
2. 读数据记录文件
注意：如果dadtlog type参数的数据类型与数 据记录文件中的数据类型不匹配，程序运行后不 能读出数据，并返回类型冲突的出错信息。
读取的数据记录如下：
波形文件的输入输出
波形文件实际也是一种数据记录文件。一个波形 包括采样开始时间t0，采样时间间隔dt，和采样数 据（一个数组）三部分信息。 1. 写波形文件
在保存文本文件前，首先要将数据转换为字符串，然后再用相关的函数将字符串写 入到文件中。
2 读取文本文件(Read From Text File) 从一个文本文件中读取字符，操作完成后自动 关闭该文件。节点图标及连接端口如下图：
例 3 由序号i和一个随机数构成的文本文件。
运行该程序后，在E盘生成f1的文本文件。用 记事本打开这个文件，可以该数据序列。
优点 :通用性强易共享,即文件的内容可以被 Microsoft Word 、 Microsoft Excel 甚 至
Windows自带的记事本等应用程序直接读取
。
缺点： 第一，用这种格式存储的文件占用空间比较大（除非数 据原本就是文本格式），存取的速度相对比较慢； 第二，用这种格式保存和读取文件的时候需要进行文件 格式转换，因而需要花费额外的时间； 第三，不能随机地访问其中的某个数据，
写波形文件程序前面板：
2. 读波形文件
读波形文件程序框图：
读波形文件程序前面板：
作业
1.产生若干周期的正弦波数据，以当前系统日 期和自己姓名为文件名，分别存储为文本文件、 二进制文件和电子表文件。然后将存储的数据文 件读出来并显示在前面板上。 2.将一组随机信号数据加上时间标记存储为数 据记录文件，然后将存储的数据读出并显示在前 面板上。
没有专门用于存储数据记录文件的VI。 需要依靠基本分立函数来实现数据存储。 按以下流程存储数据记录文件：
建立空文件 将不同数据类型合成簇。 将簇写入文件 关闭文件
1. 写数据记录文件
数据记录文件类似于数据库文件，每个记录 实际就是一个簇。如上图，该簇由一个字符串， 一个数值和一个数组构成。
例 4读文本文件。来自二进制文件1 写二进制文件(Write to Binary File) 二进制文件的数据可以是任何数据类型，譬如 数组或簇等复杂数据。新的数据可以追加到已有 文件尾，也可以覆盖原有的数据；如果输入的文 件不存在，则创建一个新文件。节点图标及连接 端口如下图：
2 读二进制文件(Read From Binary File) 从一个二进制文件中读取指定格式的数据，读 出时的数据格式必须与写入时的格式完全一致， 否则数据出现混乱。节点图标及连接端口如下图：
