砂轮型号的选用
磨齿砂轮选择的一般原则
3、其它：我公司为湖北二汽某单位生产的特殊规格 SG 砂轮（规格分别为：,我公司为洛阳某公司生产的磨齿机专用SG 砂轮）,为湖南某公司生产的磨齿机专用 SG 砂 ）,为上海某公司生产的蜗杆磨专用 SG 砂 ），为广州某公司生产的磨胶车昆专用SG 大气孔砂轮 P400*40*203-3SG60HV N330*89*269-5SG60JV PSX1350*32*127-3SG60JV PSX1350*26*127-3SG60KV P400*100*101.4-3SG60JV P350*40*127-3SG60HV N312*89*269-5SG60JV 及 （具体规格为： 轮（规格为： 轮（规格为： （具体规格为： 等），为中国一航北京航材院专门研制生产的磨钛合金专用SG 砂轮，从根本上解决了世界上磨削钛合金的技术难题，……，在以上当中所有生产厂家都对我公司生产的 SG 砂轮 有着极高的评价，尤其是磨削效率及使用的综合成本上，都达到或高于进口产品水平。
磨齿砂轮选择的一般原则1. 磨料一般选择38A,25A,32A,SG , 54A,93A,93N 等磨料以及其混合磨料。
2. 齿轮表面硬度越高，表面粗糙度值要求越小，选择的砂轮硬度应越软，粒度应越细。
当齿轮要求的精度很高而磨削 余量较大时，最好选择不同粒度和硬度的砂轮分别进行粗磨和精磨。
3. 成型磨时，由于砂轮接触面积大，容易烧伤，在保证形状精度的情况下，应选择较软的砂轮。
4. 蜗杆磨时，为保证齿形精度，齿轮的模数越小，砂轮的粒度应该越细，硬度越高 （郑州德力砂轮制造有限公司，，崔先生 ） SG 磨具产品的推广及使用随着新技术、新材料、新工艺的不断出现及机械行业对零部件加工精度越来越高，同时国产及进口全自动数控磨 床在国内越来越普及，对磨料磨具行业也提出了更高的要求，这就需要研制出高性能的磨具产品来解决。
随着机械行业的飞速发展，对磨具产品的要求越来越高，使用SG 磨料制成的磨具产品以其特有的磨削性能得到了更多的高端用户的认可，因此 SG 磨具的普及使用势在必行。
工具磨床用砂轮的分类及性能介绍
工具磨床用砂轮的分类及性能介绍一、工具磨床砂轮介绍砂轮是磨削的主要工具，它是由磨料和结合剂构成的多孔物体。
其中磨料、结合剂和孔隙是砂轮的三个基本组成要素。
随着磨料、结合剂及砂轮制造工艺等的不同，砂轮特性可能差别很大，对磨削加工的精度、粗糙度和生产效率有着重要的影响。
因此，必须根据具体条件选用合适的砂轮。
砂轮的特性由磨料、粒度、硬度、结合剂、形状及尺寸等因素来决定，现分别介绍如下。
二、砂轮的分类方式砂轮种类繁多，按所用磨料可分为普通磨料（刚玉（Al2O3）和碳化硅等）砂轮和超硬磨料（金刚石和立方氮化硼）砂轮；按砂轮形状可分为平形砂轮、斜边砂轮、筒形砂轮、杯形砂轮、碟形砂轮等；按结合剂可分为陶瓷砂轮、树脂砂轮、橡胶砂轮、金属砂轮等。
三、砂轮的组成及选用（ 1 ）磨料及其选择磨料是制造砂轮的主要原料，它担负着切削工作。
因此，磨料必须锋利，并具备高的硬度、良好的耐热性和一定的韧性。
常用磨料的名称、代号、特性和用途见表1 。
表1 常用磨料注：括号内的代号是旧标准代号。
（ 2 ）粒度及其选择粒度指磨料颗料的大小。
粒度分磨粒与微粉两组。
磨粒用筛选法分类，它的粒度号以筛网上一英寸长度内的孔眼数来表示。
例如60 # 粒度的的磨粒，说明能通过每英寸长有60 个孔眼的筛网，而不能通过每英寸70 个孔眼的筛网。
微粉用显微测量法分类，它的粒度号以磨料的实际尺寸来表示（W ）。
各种粒度号的磨粒尺寸见表2 。
表2 磨料粒度号及其颗粒尺寸注：比14 # 粗的磨粒及比W3.5 细的微粉很少使用，表中未列出。
磨料粒度的选择，主要与加工表面粗糙度和生产率有关。
粗磨时，磨削余量大，要求的表面粗糙度值较大，应选用较粗的磨粒。
因为磨粒粗、气孔大，磨削深度可较大，砂轮不易堵塞和发热。
精磨时，余量较小，要求粗糙度值较低，可选取较细磨粒。
一般来说，磨粒愈细，磨削表面粗糙度愈好。
不同粒度砂轮的应用见表3 。
表3 不同粒度砂轮的使用范围（ 3 ）结合剂及其选择砂轮中用以粘结磨料的物质称结合剂。
杯形砂轮规格型号
杯形砂轮规格型号
杯形砂轮是一种常用的研磨工具，常用于对金属、石材、玻璃等材料的研磨和修整。
杯形砂轮的规格型号通常由以下几个参数组成：
1. 外径（D）：杯形砂轮的外径指的是整个砂轮盘的直径，通常以毫米（mm）为单位。
2. 内径（H）：杯形砂轮的内径是指砂轮中央孔的直径，通常以毫米（mm）为单位。
内径决定了杯形砂轮适用的砂轮盘连接方式（例如螺纹连接、锥形连接等）。
3. 厚度（T）：杯形砂轮的厚度是指砂轮盘的厚度，通常以毫米（mm）为单位。
4. 粒度（Grit）：粒度表示砂轮上砂粒的粗细程度，通常以目数（Mesh）表示。
目数越大，砂粒越细，表面质量越光滑。
因此，一个典型的杯形砂轮规格型号可能是：Diameter x Thickness x Arbor x Grit（外径x 厚度x 内径x 粒度）。
例如，一个规格为100 x 40 x 20 x 120的杯形砂轮表示其外径为100毫米，厚度为40毫米，内径为20毫米，砂粒粒度为120目。
不同制造商可能有不同的命名方式和标准，因此具体的杯形砂轮规格型号可能会因制造商而有所不同。
在选择和购买杯形砂轮时，应根据具体的应用需求和设备要求选择适合的规格型号。
砂轮型号的选用
砂轮代号、尺寸（外径×厚度×孔径）、磨粒、粒度、硬度、组织、结合剂、最高工作线速度。
例示：
P 400×150×203 A60 L 5 B
35二、金刚石砂轮的选择金刚石砂轮比用碳化硼、碳化硅、刚玉等一般磨粒制成的砂轮刃角锋利、磨耗小、寿命长、生产率高、加工质量好，但价格昂贵，因而适用于精磨硬质合金、陶瓷、半导体等高硬度脆性难加工材料。
高浓度金刚石砂轮保持砂轮形状的能力强，低浓度砂轮磨削时，金刚石的消耗往往更低些，应根据需要酌情选取。
形状和尺寸：
按工件的形状、尺寸和机床条件选用。
三、立方氮化硼（CBN）砂轮的选择立方氮化硼（CBN）砂轮的立方氮化硼颗粒粘在普通砂轮表面只有很薄一层，其磨粒韧性、硬度、耐用度是刚玉类砂轮的100倍，最适于加工硬度高、粘性大、高温强度高、热传导率低的难磨钢材及高速或超高速磨削。
大气孔砂轮生产范围是：
磨料一般选择碳化物和刚玉等，如常用的有黑碳化硅（C）、绿碳化硅（GC）和白刚玉（WA）等几种，这些磨料的硬度高、性脆而锋利，具有良好的导热和导电性能；磨料粒度（36#~180#）；结合剂（陶瓷结合剂）；硬度（G~M各级）；形状（平形、杯形、碗形或碟形等）；气孔尺寸（约
0.7~
1.4毫米）。
结合剂：
常用的结合剂有四种，其结合能力和耐磨性以树脂、陶瓷、青铜、电镀金属为序，依次渐强。
树脂结合剂金刚石砂轮磨削效率高，被加工工件粗糙度好，适用范围广，自锐性好，不易堵塞，发热量小，易修整，主要用于精磨工序。
陶瓷结合剂金刚石砂轮主要用于各种非金属硬脆材料、硬质合金、超硬材料等的磨削。
浓度：
浓度选择要根据使用砂轮的粒度、结合剂、形状、加工方法、生产效率及砂轮寿命的要求而定。
常用平面磨床砂轮规格型号【大全】
平面磨床常用砂轮的种类有很多，并有各种形状和尺寸，由于砂轮的磨料、结合剂材料以及砂轮的制造工艺不同，各种砂轮就具有不同的工作性能。
每一种砂轮根据其本身的特性，都有一定的适用范围。
平面磨床一般使用陶瓷结合剂的白刚玉砂轮，硬度为中软，粒度为46。
磨削铸铁件较多时可使用陶瓷结合剂的36粒度白刚玉大气孔砂轮，发热小效率高。
1.普通磨床砂轮：500*100*305，600*63*305，900*125*305，750*75*305；2.万能磨床砂轮片：250*20*75，300*40*127，300*50*127，400*50*203，500*50*203，500*75*203；3.端面磨床砂轮片：600*75*305，750*75*305；4.高精密度半自动磨床砂轮：400*50*203；无心外圆磨床与专用磨床砂轮介绍1、砂轮架固定式无心外圆磨床，这种形式的无心磨床的砂轮架固定在床身上，导轮和托架之间可作相对调整移动，在通磨或切入磨削时，导轮、托架和工件一同作进给和补偿运动。
2、砂轮架移动式无心外圆磨床，这种形式的无心磨床的托架固定在床身上，砂轮架和导轮架相对托架可作调整运动，特殊情况下可做进给运动。
这类无心磨床的砂轮、导轮主轴多数采用双支承结构形式。
3、倾斜式无心外圆磨床，这种形式的砂轮、导轮中心连线与水平面倾斜α角。
托架固定在床身上，砂轮、导轮主轴为双支承结构。
导轮架相对托架可做调整运动，砂轮架作进给补偿运动。
无心外圆磨床型号M1010磨床专用砂轮规格：棕刚玉砂轮125*50*50A砂轮、白刚玉砂轮125*50*50WA砂轮、绿碳化硅砂轮125*50*50GC砂轮、铬刚玉砂轮125*50*50PA砂轮。
无心外圆磨床型号M1025、M1020、M1025k磨床专用砂轮规格：棕刚玉砂轮300*100*127A砂轮、白刚玉砂轮300*100*127WA砂轮、绿碳化硅砂轮300*100*127GC砂轮、铬刚玉砂轮300*100*127PA砂轮。
砂轮的选择
砂轮明细表常用砂轮规格列表砂轮规格多样,因使用而异,因此以下所列规格为国标范围内的列举,可根据客户需要定做产品. 部分砂轮常用规格对照表(单位:mm) 砂轮外径(D) 砂轮厚度(H) 砂轮孔径(d) 4 3(1/8英寸) 3(1/8英寸) 6 5(3/16英寸) 6(1/4英寸) 8 6(1/4英寸) 10(3/8英寸) 10 &n外圆磨床与外圆磨砂轮外圆磨床，磨床中的一种，适用于磨削各种中小型零件的圆柱或圆锥形外圆，特别适用于电动工具、摩托车、工业缝纫机、精密仪器等轴类零件的加工。
外圆磨床所对应的砂轮称为外圆磨砂轮。
砂轮外径有400mm,450mm,500mm,600mm,750mm等，砂轮厚度有40mm,50mm,63mm,75mm,100mm,200mm等，孔径有127mm,203mm,305mm等。
内圆磨床与内圆磨床砂轮内圆磨床与内圆磨床砂轮:是磨床类型中的一个品种。
这种内圆磨床主要用于磨削产品的内圆孔，其中内圆孔的形状有带锥形、球形、半球形等，(包扩通孔、盲孔)和小于60°的圆锥孔，内圆磨床中的内圆磨床砂轮所用的砂轮有锥形、球形、半球形、圆柱形等形状，在实际生产中，该内圆磨砂轮，因很多品种和规格是根据客户所需要而定的，所以，这种砂轮的规格就特别多，例如：20*20*6、25*25*6、30*30*6-10。
35*30*8-10、40*40*10-13、直至80*60*20等，内圆磨床砂轮削砂轮的选择要点：应根据不同的工件尺寸选用不同的砂轮，并尽可能选大些；平面砂轮平面砂轮：平面砂轮是砂轮中的一种，因砂轮两个平面面为平面，故称平面砂轮，生产这种砂轮的材料有多种，主要用于磨削工件的平面而得名，砂轮粒度偏粗的可用于一般的粗磨加工，加工速度快，但比较粗糙。
平面砂轮粒度偏细的主要是用于精磨和超精磨的加工，加工速度慢但加工的工件光洁度高，精确度也高。
同类产品有平面砂轮-白刚玉、平面砂轮－微晶刚玉、平面砂轮－绿碳、平面砂轮－黑碳、平面砂轮－铬刚玉等。
砂轮的选型(超详细的资料,一看就会)
36-220
5.1.砂轮的形状 ................................................................................................................................................3 5.2.砂轮的尺寸 ................................................................................................................................................4 5. 3.磨料的选择 ...............................................................................................................................................4 5. 4.粒度的选择 ...............................................................................................................................................6 5. 5.硬度的选择 ...............................................................................................................................................7 5. 6.组织号的选择 ...........................................................................................................................................9 5. 7.结合剂的选择 .........................................................................................................................................10 6.砂轮的标志 .....................................................................................................................................................11 参考标准 ............................................................................................................................................................11 砂轮的保管和运输 ............................................................................................................................................12 砂轮的磨削工艺 ................................................................................................................................................13
磨床砂轮规格和型号和用途
磨床砂轮规格和型号和用途磨床砂轮是一种用于磨削金属和其他材料的工具，它通过旋转和摩擦来去除工件上的材料并达到所需的加工精度和表面质量。
磨床砂轮的规格和型号决定了其适用于不同种类工件和加工要求的能力。
在下面的回答中，我将详细介绍磨床砂轮的规格和型号，以及它们的主要用途。
一、磨床砂轮规格磨床砂轮的规格通常由直径、厚度和孔径来标识。
例如，一个规格为400mm×40mm×203mm的砂轮，表示直径为400mm，厚度为40mm，孔径为203mm。
以下是一些常见的砂轮规格：1. 直径：砂轮的直径决定了其能够加工的最大工件尺寸。
通常直径可从20mm 到1500mm不等，常见的规格包括100mm、150mm、200mm、250mm等。
2. 厚度：砂轮的厚度决定了其能够达到的加工深度和加工效率。
厚度一般从4mm到150mm不等，常见规格有20mm、25mm、30mm等。
3. 孔径：砂轮的孔径决定了其安装于磨床主轴上的尺寸。
孔径的常见规格包括20mm、25mm、32mm、50mm等。
二、磨床砂轮型号磨床砂轮的型号通常用字母和数字来表示，不同的型号代表了不同的磨削特性和适用范围。
以下是一些常见的砂轮型号：1. A型砂轮：高温热处理后具有较好的切削性能，适用于对精度要求不高的一般加工。
2. B型砂轮：由于含有较多粘结剂，因此具有较高的强度和硬度，适用于较硬材料的淬火磨削。
3. C型砂轮：切削性能比A型和B型砂轮更好，适用于对精度要求较高的细加工。
4. D型砂轮：具有较好的切削性能和耐热性能，适用于高速磨削和加工温度较高的工件。
5. E型砂轮：具有较好的自锋磨削性能，适用于高硬度材料和超精密磨削。
6. F型砂轮：具有较好的自锋磨削性能和切削性能，适用于对精度要求较高的超精密磨削。
三、磨床砂轮用途磨床砂轮适用于各种金属和非金属材料的磨削加工，广泛应用于机械制造、模具制造、航空航天、汽车制造等行业。
以下是一些常见的应用领域：1. 粗磨和半粗磨：对工件进行初次磨削，去除材料表面的粗糙度和氧化层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

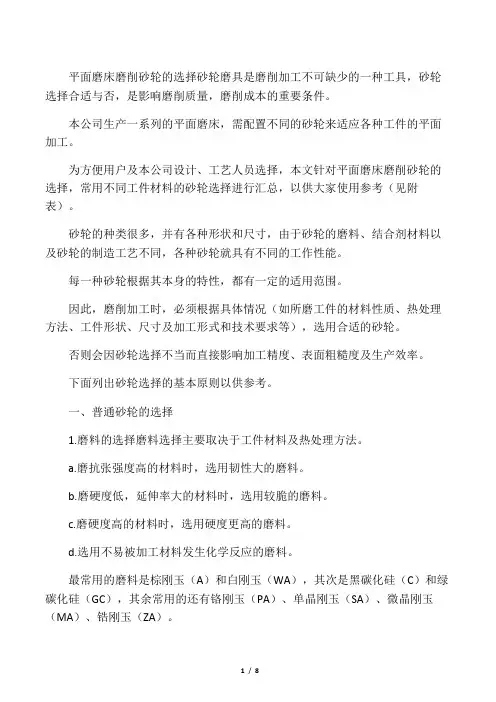

平面磨床磨削砂轮的选择砂轮磨具是磨削加工不可缺少的一种工具，砂轮选择合适与否，是影响磨削质量，磨削成本的重要条件。
本公司生产一系列的平面磨床，需配置不同的砂轮来适应各种工件的平面加工。
为方便用户及本公司设计、工艺人员选择，本文针对平面磨床磨削砂轮的选择，常用不同工件材料的砂轮选择进行汇总，以供大家使用参考（见附表）。
砂轮的种类很多，并有各种形状和尺寸，由于砂轮的磨料、结合剂材料以及砂轮的制造工艺不同，各种砂轮就具有不同的工作性能。
每一种砂轮根据其本身的特性，都有一定的适用范围。
因此，磨削加工时，必须根据具体情况（如所磨工件的材料性质、热处理方法、工件形状、尺寸及加工形式和技术要求等），选用合适的砂轮。
否则会因砂轮选择不当而直接影响加工精度、表面粗糙度及生产效率。
下面列出砂轮选择的基本原则以供参考。
一、普通砂轮的选择1. 磨料的选择磨料选择主要取决于工件材料及热处理方法。
a. 磨抗张强度高的材料时，选用韧性大的磨料。
b. 磨硬度低，延伸率大的材料时，选用较脆的磨料。
c. 磨硬度高的材料时，选用硬度更高的磨料。
d. 选用不易被加工材料发生化学反应的磨料。
最常用的磨料是棕刚玉（A）和白刚玉（W A），其次是黑碳化硅（C）和绿碳化硅（GC），其余常用的还有铬刚玉（PA）、单晶刚玉（SA）、微晶刚玉（MA）、锆刚玉（ZA）。
棕刚玉砂轮：棕刚玉的硬度高，韧性大，适宜磨削抗拉强度较高的金属，如碳钢、合金钢、可锻铸铁、硬青铜等，这种磨料的磨削性能好，适应性广，常用于切除较大余量的粗磨，价格便宜，可以广泛使用。
白刚玉砂轮：白刚玉的硬度略高于棕刚玉，韧性则比棕刚玉低，在磨削时，磨粒容易碎裂，因此，磨削热量小，适宜制造精磨淬火钢、高碳钢、高速钢以及磨削薄壁零件用的砂轮，成本比棕刚玉高。
黑碳化硅砂轮：黑碳化硅性脆而锋利，硬度比白刚玉高，适于磨削机械强度较低的材料，如铸铁、黄铜、铝和耐火材料等。
绿碳化硅砂轮：绿碳化硅硬度脆性较黑碳化硅高，磨粒锋利，导热性好，适合于磨削硬质合金、光学玻璃、陶瓷等硬脆材料。
铬刚玉砂轮：适于磨削刀具，量具、仪表，螺纹等表面加工质量要求高的工件。
单晶刚玉砂轮：适于磨削不锈钢、高钒高速钢等韧性大、硬度高的材料及易变形烧伤的工件。
微晶刚玉砂轮：适于磨削不锈钢、轴承钢和特种球墨铸铁等，用于成型磨，切入磨，镜面磨削。
锆刚玉砂轮：适于磨削奥氐体不锈钢、钛合金、耐热合金，特别适于重负荷磨削。
2. 粒度的选择主要取决于被磨削工件的表面粗糙度和磨削效率。
粒度是指磨料的颗粒尺寸，其大小则用粒度号表示（见表1）。
用粗粒度砂轮磨削时，生产效率高，但磨出的工件表面较粗糙；用细粒度砂轮磨削时，磨出的工件表面粗糙度较好，而生产率较低。
在满足粗糙度要求的前提下，应尽量选用粗粒度的砂轮，以保证较高的磨削效率。
一般粗磨时选用粗粒度砂轮，精磨时选用细粒度砂轮。
当砂轮和工件接触面积较大时，要选用粒度粗一些的砂轮。
例如，磨削相同的平面，用砂轮的端面磨削比用砂轮的周边磨削选的粒度要粗些。
不同粒度的砂轮其适用范围（见表2）。
3. 硬度的选择主要取决于被磨削的工件材料、磨削效率和加工表面质量。
硬度是指砂轮在外力作用下磨粒脱落的难易程度,为了适应不同工件材料磨加工的要求,制造砂轮时分成不同硬度的等级（见表3）。
砂轮选得过硬，磨钝的磨粒不易脱落，砂轮易堵塞，磨削热增加，工件易烧伤，磨削效率低，影响工件表面质量；砂轮选得过软，磨粒还在锋利时就脱落，增加了砂轮损耗，易失去正确的几何形状，影响工件精度。
所以砂轮硬度的选择要适当，还应根据砂轮与工件接触面积大小、工件形状、磨削的方式、冷却方式、砂轮的结合剂种类等因素来综合考虑。
下列砂轮硬度选择原则供参考：a. 磨削软材料时要选较硬的砂轮，磨削硬材料时则要选软砂轮；b. 磨削软而韧性大的有色金属时，硬度应选得软一些；c. 磨削导热性差的材料应选较软的砂轮；d. 端面磨比圆周磨削时，砂轮硬度应选软些；e. 在同样的磨削条件下，用树脂结合剂砂轮比陶瓷结合剂砂轮的硬度要高1~2小级；f. 砂轮旋转速度高时，砂轮的硬度可选软1~2小级；g. 用冷却液磨削要比干磨时的砂轮硬度高1~2小级。
4. 结合剂的选择应根据磨削方法，使用速度和表面加工要求等条件予以考虑。
最常用的砂轮结合剂有陶瓷结合剂（V）和树脂结合剂（B）。
陶瓷结合剂是一种无机结合剂，化学性能稳定、耐热、抗腐蚀性好，气孔率大，这种结合剂制造的砂轮磨削效率高、磨耗小，能较好地保持砂轮的几何形状，应用范围最广。
适于磨削普通碳钢、合金钢、不锈钢、铸铁、硬质合金、有色金属等。
但是，陶瓷结合剂砂轮脆性较大，不能受剧烈的振动。
一般只能在35米/秒以内的速度下使用。
树脂结合剂是一种有机结合剂，这种结合剂制造的砂轮强度高，具有一定的弹性，耐热性低，自锐性好，制作简便，工艺周期短。
可制造工作速度高于50米/秒的砂轮和很薄的砂轮。
它的应用范围仅次于陶瓷结合剂，广泛用于粗磨、荒磨、切断和自由磨削，如磨钢锭，铸件打毛刺等。
可制造高速、高光洁度砂轮，重负荷、切断以及各种特殊要求的砂轮。
5. 组织的选择主要考虑工件所受的压力、磨削方法、工件材质等。
组织是指砂轮中磨粒所占砂轮体积的百分比。
砂轮组织等级的划分是以62%的磨粒体积百分数为“0”号组织，磨粒体积每减2%，其组织增加一号，依此类推，共分15个号。
号数越大，组织越松（见表4）。
组织紧密的砂轮能磨出较好的工件表面，组织疏松的砂轮，因空隙大，可以保证磨削过程中容纳磨屑，避免砂轮堵塞。
通常粗磨和磨削较软金属时，砂轮易堵塞，应选用疏松组织的砂轮；成型磨削和精密磨时，为保持砂轮的几何形状和得到较好的粗糙度，应选用较紧密组织的砂轮；磨削机床导轨和硬质合金工具时，为减少工件热变形，避免烧伤裂纹，宜采用松组织的砂轮；磨削热敏性大的材料、有色金属、非金属材料宜采用大于12#组织的砂轮。
6. 形状和尺寸的选择应根据磨床条件和工件形状来选择。
常用砂轮形状有平形砂轮（P）、单面凹砂轮（PDA）、双面凹砂轮（PSA）、薄片砂轮（PB）、筒形砂轮（N）、碗形砂轮（BW）、碟形一号砂轮（D1）等。
每种磨床所能使用的砂轮形状和尺寸都有一定的范围。
在可能的条件下，砂轮的外径应尽可能选得大一些，以提高砂轮的线速度，获得较高的生产率和工件表面质量，砂轮宽度增加也可以获得同样的效果。
现国标砂轮书写顺序：砂轮代号、尺寸（外径×厚度×孔径）、磨粒、粒度、硬度、组织、结合剂、最高工作线速度。
例示：P 400×150×203 A60 L 5 B 35二、金刚石砂轮的选择金刚石砂轮比用碳化硼、碳化硅、刚玉等一般磨粒制成的砂轮刃角锋利、磨耗小、寿命长、生产率高、加工质量好，但价格昂贵，因而适用于精磨硬质合金、陶瓷、半导体等高硬度脆性难加工材料。
金刚石砂轮的特征包括磨料种类、粒度、硬度、浓度、结合剂、砂轮形状与尺寸。
磨料：广泛使用人造金刚石（JR），根据它的结晶形状和颗粒强度，分各种型号，按其特定用途选型号。
粒度：要以工件粗糙度、磨削生产率和金刚石的消耗三个方面综合考虑。
硬度：只有树脂结合剂金刚石砂轮才有“硬度”这一特性。
一般采用S （Y1）级或更高。
结合剂：常用的结合剂有四种，其结合能力和耐磨性以树脂、陶瓷、青铜、电镀金属为序，依次渐强。
树脂结合剂金刚石砂轮磨削效率高，被加工工件粗糙度好，适用范围广，自锐性好，不易堵塞，发热量小，易修整，主要用于精磨工序。
陶瓷结合剂金刚石砂轮主要用于各种非金属硬脆材料、硬质合金、超硬材料等的磨削。
浓度：浓度选择要根据使用砂轮的粒度、结合剂、形状、加工方法、生产效率及砂轮寿命的要求而定。
高浓度金刚石砂轮保持砂轮形状的能力强，低浓度砂轮磨削时，金刚石的消耗往往更低些，应根据需要酌情选取。
形状和尺寸：按工件的形状、尺寸和机床条件选用。
三、立方氮化硼（CBN）砂轮的选择立方氮化硼（CBN）砂轮的立方氮化硼颗粒粘在普通砂轮表面只有很薄一层，其磨粒韧性、硬度、耐用度是刚玉类砂轮的100倍，最适于加工硬度高、粘性大、高温强度高、热传导率低的难磨钢材及高速或超高速磨削。
其应用范围与人造金刚石起着互相补充的作用。
金刚石砂轮在磨削硬质合金和非金属材料时，具有独特的效果，但在磨削钢料时，尤其是磨削特种钢时，效果不显著。
立方氮化硼砂轮磨削钢件的效率比刚玉类砂轮要高近百倍，比金刚石砂轮高五倍，但磨削脆性材料不及金刚石。
立方氮化硼砂轮的选择和金刚石砂轮的选择相类似。
但在结合剂选用上，大部分是树脂结合剂，次之是电镀，金属结合剂。
陶瓷结合剂CBN砂轮主要用于钛合金、高速钢、可锻铸铁等难加工的黑色金属的磨削，树脂结合剂CBN砂轮适用于磨削铁磁性材料，是加工钢材的理想选择。
CBN砂轮浓度一般在100%~150%间选用较经济合理，它不能用普通切削液，需特殊的切削液。
四、大气孔砂轮的选择大气孔砂轮在磨削时具有不易被堵塞、耐用度高和切削能力强等优点。
适用于软金属和塑料、橡皮和皮革等非金属材料的粗、精磨。
同时，它具有散热快的特点，所以在磨削一些热敏性大的材料、薄壁工件和干磨工序中（例如刃磨硬质合金刀具和机床导轨等）有良好的效果。
大气孔砂轮和一般陶瓷结合剂砂轮的制造方法基本一样。
不同点是在配料中外加一定量的增孔剂，它在砂轮烧结前完全挥发或被烧烬，从而产生大气孔。
大气孔砂轮生产范围是：磨料一般选择碳化物和刚玉等，如常用的有黑碳化硅（C）、绿碳化硅（GC）和白刚玉（W A）等几种，这些磨料的硬度高、性脆而锋利，具有良好的导热和导电性能；磨料粒度（36#~180#）；结合剂（陶瓷结合剂）；硬度（G~M各级）；形状（平形、杯形、碗形或碟形等）；气孔尺寸（约0.7~1.4毫米）。
