太阳能扬水系统方案

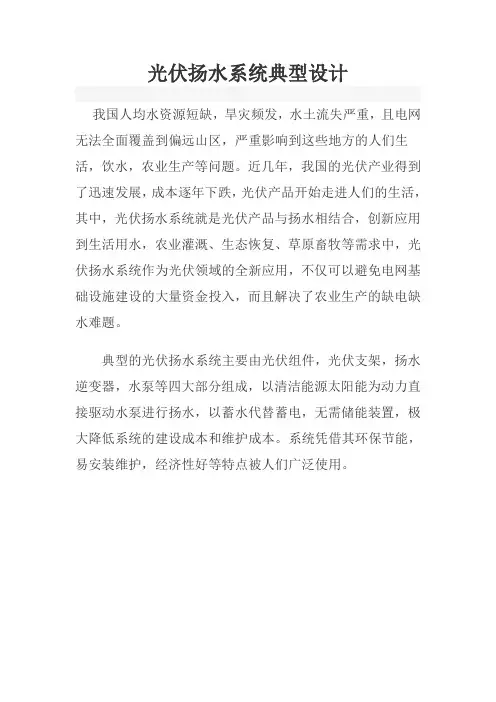

光伏扬水系统典型设计
光伏扬水系统典型设计我国人均水资源短缺，旱灾频发，水土流失严重，且电网无法全面覆盖到偏远山区，严重影响到这些地方的人们生活，饮水，农业生产等问题。
近几年，我国的光伏产业得到了迅速发展，成本逐年下跌，光伏产品开始走进人们的生活，其中，光伏扬水系统就是光伏产品与扬水相结合，创新应用到生活用水，农业灌溉、生态恢复、草原畜牧等需求中，光伏扬水系统作为光伏领域的全新应用，不仅可以避免电网基础设施建设的大量资金投入，而且解决了农业生产的缺电缺水难题。
典型的光伏扬水系统主要由光伏组件，光伏支架，扬水逆变器，水泵等四大部分组成，以清洁能源太阳能为动力直接驱动水泵进行扬水，以蓄水代替蓄电，无需储能装置，极大降低系统的建设成本和维护成本。
系统凭借其环保节能，易安装维护，经济性好等特点被人们广泛使用。
光伏扬水系统的设计首先需要做好前期的客户需求调查，比如：系统用途，客户每天的用水量，扬程以及当地的光照等信息，只有充分理解客户的具体需求，才能给客户提供最优的方案，最大限度的满足客户的使用需求。
光伏扬水系统的设计主要包含水泵选型，扬水逆变器选型和光伏组件设计等三大部分。
1.水泵选型1.1流量确定水泵的流量又称为输水量，主要根据客户的用水量和当地的光照条件来确定系统的流量，具体可以参考以下公式进行设计：1.2扬程确定扬程是指水泵能够扬水的高度，是水泵的重要工作性能参数，可以根据客户项目的实际状况进行测量。
以下是关于扬程的计算方法：水泵扬程＝静扬程＋水平输送距离＋损失扬程静扬程就是指水泵的吸入点和高位控制点之间的高差，如从深水井中抽水，送往高处的水箱。
静扬程就是指清水池吸入口和高处的水箱之间的高差；如图，静扬程为H1＋H3；水平输送距离如图H2，一般计算扬程时，水平方向每10m算作1m的扬程；损失扬程通常为净扬程的6～9％，如水管弯头，水头等，一般为1～2m。
水泵的流量和扬程确定完后，水泵型号就可以基本确定，如果客户是在深井抽水，还需要考虑水泵的尺寸规格要比深井直径小。
【科普】太阳能光伏扬水系统
简介
太阳能光伏扬水系统，英文称为Solar Water Pumping System，是利用太阳辐射能量转化为电力并驱动水泵进行抽水的系统。
特点
1.光伏发电系统全自动运行，无须人工值守;光伏扬水系统由太阳电池阵列、扬水逆变器及水泵构成，省却掉蓄电池之类的储能装置，以蓄水替代蓄电,直接驱动水泵扬水，可靠性高，同时大幅降低系统的建设和维护成本。
2.采用光伏扬水逆变器，根据日照强度的变化调节水泵转速，使输出功率接近太阳电池阵列的最大功率;当日照很充足时，保证水泵的转速不超过额定转速;当日照不足时，根据设定最低运行频率是否满足，否则自动停止运行。
3.水泵由三相交流电机驱动，从深井中抽水，注入蓄水箱/池，或直接接入灌溉系统。
根据实际系统需求和安装条件，可采用不同类型的水泵进行工作。
4.可以根据地区、客户不同需求提供经济有效的解决方案。
原标题：【科普】太阳能光伏扬水系统。

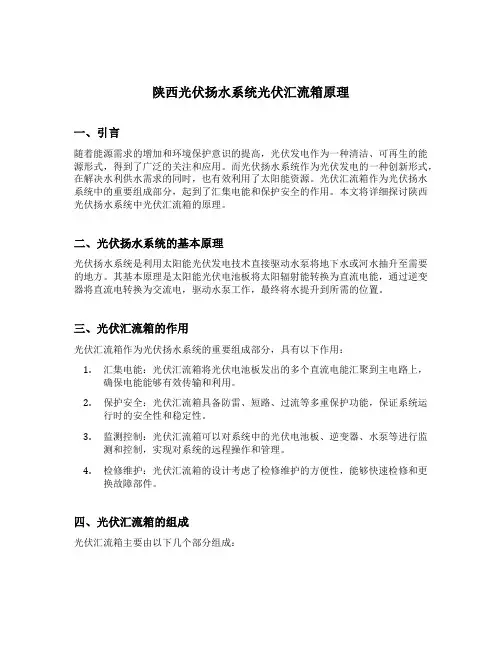

陕西光伏扬水系统光伏汇流箱原理
陕西光伏扬水系统光伏汇流箱原理一、引言随着能源需求的增加和环境保护意识的提高，光伏发电作为一种清洁、可再生的能源形式，得到了广泛的关注和应用。
而光伏扬水系统作为光伏发电的一种创新形式，在解决水利供水需求的同时，也有效利用了太阳能资源。
光伏汇流箱作为光伏扬水系统中的重要组成部分，起到了汇集电能和保护安全的作用。
本文将详细探讨陕西光伏扬水系统中光伏汇流箱的原理。
二、光伏扬水系统的基本原理光伏扬水系统是利用太阳能光伏发电技术直接驱动水泵将地下水或河水抽升至需要的地方。
其基本原理是太阳能光伏电池板将太阳辐射能转换为直流电能，通过逆变器将直流电转换为交流电，驱动水泵工作，最终将水提升到所需的位置。
三、光伏汇流箱的作用光伏汇流箱作为光伏扬水系统的重要组成部分，具有以下作用：1.汇集电能：光伏汇流箱将光伏电池板发出的多个直流电能汇聚到主电路上，确保电能能够有效传输和利用。
2.保护安全：光伏汇流箱具备防雷、短路、过流等多重保护功能，保证系统运行时的安全性和稳定性。
3.监测控制：光伏汇流箱可以对系统中的光伏电池板、逆变器、水泵等进行监测和控制，实现对系统的远程操作和管理。
4.检修维护：光伏汇流箱的设计考虑了检修维护的方便性，能够快速检修和更换故障部件。
四、光伏汇流箱的组成光伏汇流箱主要由以下几个部分组成：1. 光伏电池板接口光伏电池板接口是将光伏电池板的输出电能连接到汇流箱的接口，通常采用带有防水、抗紫外线和耐高温等特性的连接器，确保电能传输的可靠性和安全性。
2. 汇流箱主体汇流箱主体是光伏汇流箱的核心部分，用于汇集电能和保护安全。
通常包括直流输入端子、直流输出端子、交流输入端子、交流输出端子等，通过配备的保险丝、熔断器、避雷器等电气元件，实现对电能的汇聚和保护。
3. 监测控制系统监测控制系统是光伏汇流箱的重要组成部分，通过采集光伏电池板、逆变器、水泵等的数据，并通过通信系统将数据传输到监控中心。
监测控制系统通常包括数据采集模块、通信模块、监控模块等。
光伏扬水系统安装指导书
光伏扬水系统安装指导注意事项本产品的安全运行取决于正确地运输、安装、操作及保养维护，在进行这些工作之前，请务必注意有关安全方面的提示。
本手册中与安全相关的警示有如下三种：警告：错误使用，可能会导致人身轻度或中度的伤害，或发生设备损坏。
警告1．若发现产品受损或缺少零部件则不可安装，否则可能发生事故。
2．为了保证良好的对流冷却效果，光伏扬水逆变器必须垂直安装，并在上下方各保留至少10厘米的空间。
3．尽量在安装有通风口或换气装置的室内场所，严禁安装在日光直射处。
4．初次运行前，请按说明书指示步骤调节部分控制参数。
请勿随意更改光伏扬水逆变器的控制参数，否则可能导致设备损坏。
提示光伏扬水逆变器：1. 750W-2200W：推荐MPPT电压范围300-350VDC，开路电压推荐范围360-430VDC。
2. 3.7KW-55KW：推荐MPPT电压范围530-600VDC，开路电压推荐范围630-750VDC。
潜水泵：请确认所使用的潜水泵扬程适用于实际所使用扬程，如果不清楚，请咨询您的购买商。
光伏扬水系统安装说明电池板组件安装注意事项：1. 为了防止泥沙上溅以及小动物的破坏，安装高度距离地面1米以上。
2. 太阳能电池阵列的方位角，在北半球选择朝南方向，在南半球选择朝北方向。
可使用指南针并考虑当地的偏差来确定方位角。
3. 太阳能电池阵列的倾斜角，大功率系统一般设计成固定安装方式，倾斜角与当地纬度保持一致时比较理想，也可优先考虑水量需求最大的季节，选定最佳倾斜角。
4. 支架应选用钢材或铝合金材料制造，其强度能够承受10级或以上大风的吹刮。
金属表面应镀锌、镀铝或涂防锈漆，以防生锈腐蚀。
潜水泵安装注意事项：1. 采用深井泵从深井中抽水时，按要求钻井并清洗，井管的垂直度符合要求，井孔内径必须大于潜水泵所要求的最小尺寸。
潜水泵安装深度满足以下要求：低于动水位至少1米；高于井管进水过滤孔；离井底至少5米(根据水井深度而定）。

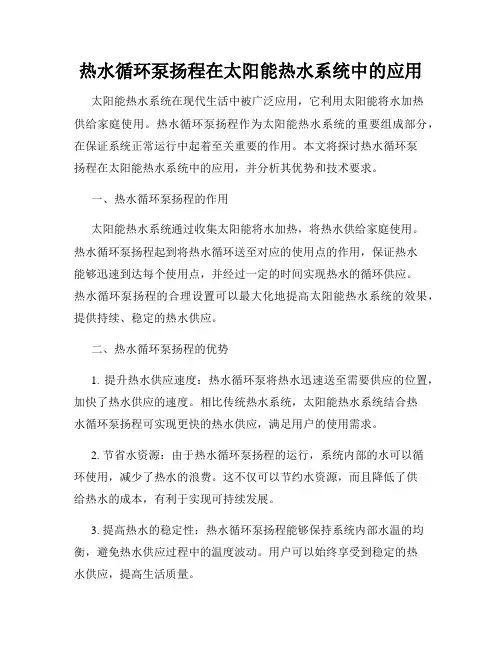

热水循环泵扬程在太阳能热水系统中的应用
热水循环泵扬程在太阳能热水系统中的应用太阳能热水系统在现代生活中被广泛应用，它利用太阳能将水加热供给家庭使用。
热水循环泵扬程作为太阳能热水系统的重要组成部分，在保证系统正常运行中起着至关重要的作用。
本文将探讨热水循环泵扬程在太阳能热水系统中的应用，并分析其优势和技术要求。
一、热水循环泵扬程的作用太阳能热水系统通过收集太阳能将水加热，将热水供给家庭使用。
热水循环泵扬程起到将热水循环送至对应的使用点的作用，保证热水能够迅速到达每个使用点，并经过一定的时间实现热水的循环供应。
热水循环泵扬程的合理设置可以最大化地提高太阳能热水系统的效果，提供持续、稳定的热水供应。
二、热水循环泵扬程的优势1. 提升热水供应速度：热水循环泵将热水迅速送至需要供应的位置，加快了热水供应的速度。
相比传统热水系统，太阳能热水系统结合热水循环泵扬程可实现更快的热水供应，满足用户的使用需求。
2. 节省水资源：由于热水循环泵扬程的运行，系统内部的水可以循环使用，减少了热水的浪费。
这不仅可以节约水资源，而且降低了供给热水的成本，有利于实现可持续发展。
3. 提高热水的稳定性：热水循环泵扬程能够保持系统内部水温的均衡，避免热水供应过程中的温度波动。
用户可以始终享受到稳定的热水供应，提高生活质量。
三、热水循环泵扬程的技术要求1. 泵的选型：热水循环泵需要具备较高的扬程和流量，以满足系统的需要。
在选择泵的时候，需考虑到太阳能热水系统的建筑高度差以及管道所需的水压，选用合适的泵设备。
2. 系统参数的调节：根据具体的太阳能热水系统的运行参数，合理调节热水循环泵的扬程。
扬程设置的不合理可能导致热水供应不均匀或泵的负载过大，影响系统的正常运行。
3. 定期维护保养：对热水循环泵进行定期的检查和维护，保持泵设备的正常运行。
清洗过滤器和阀门，检查泵的密封性能等，可以延长泵的使用寿命，提高系统的效率。
总结：热水循环泵扬程在太阳能热水系统中的应用发挥着重要作用，提升了热水供应速度，节省了水资源，提高了热水的稳定性。
太阳能热水系统水泵流量、扬程计算
8.管网设计计算（流量计算）8.1热水供应系统管路流量设计热水供应系统的管路流量按照给水系统的设计秒流量计算。
（1）住宅建筑热水供应系统的设计秒流量 应按下列步骤和方法计算。
①根据住宅配置的卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数，按下式计算出最大用水时卫生器具给水当量平均出流概率：36002.0U 00⨯⨯=T N mK q g h（%）式中： 0U ——热水供应管道的最大用水时卫生器具给水当量平均出流概率，%；0q ——最高日用水定额； m ——每户用水人数；h K ——小时变化系数，冷水按下表计算表4取用，热水按表1～3取用；g N ——每户设置的卫生器具给水当量数；T ——用水时数，h ；0.2——一个卫生器具给水当量的额定流量，L/s 。
1 住宅、别墅的热水小时变化系数Kh 值2 旅馆的热水小时变化系数Kh 值3 医院的热水小时变化系数Kh 值4 住宅最高日生活用水定额及小时变化系数②根据计算管段上的卫生器具给水当量总数，按下式计算得出该管段的卫生器具给水当量的同时出流概率：()gg c N N U 49.011-+=α（%）式中： U ——计算管段的卫生器具给水当量同时出流概率，%；c α——对应于不通0U 的系数，查GB50015-2003《建筑给水排水设计规范》附表C 中的表C ； N ——计算管段的卫生器具给水当量总数。
g g UN q 2.0=（L/s ）式中： g q ——计算管段的设计秒流量，L/s注：1.为了计算快速、方便，在计算出的0U 后，即可根据计算管段的g N值，从GB50015-2003《建筑给水排水设计规范》附表D 的计算表中直接查的给水设计秒流量。
该表可用内插法。
2.当计算管段的卫生器具给水当量总数超过GB50015-2003《建筑给水排水设计规范》附表D 的计算表中最大值时，其流量应取最大用水平均秒流量，即gg N U q 02.0=。
陕西光伏扬水系统光伏汇流箱原理
陕西光伏扬水系统光伏汇流箱原理一、引言陕西光伏扬水系统是一种利用太阳能光伏发电技术和扬水系统相结合的新型能源利用方式。
光伏汇流箱作为光伏扬水系统的重要组成部分，起到了汇集、保护和监测光伏电流的作用。
本文将详细介绍陕西光伏扬水系统光伏汇流箱的原理。
二、光伏汇流箱的功能光伏汇流箱是将多个光伏电池板的直流电流汇集到一起，并通过逆变器将其转换为交流电流的装置。
光伏汇流箱的功能主要有以下几个方面：1. 汇集电流：光伏汇流箱通过内部的直流汇流排，将多个光伏电池板产生的直流电流汇集到一起，减少电流连接的线路长度，提高电流传输的效率。
2. 保护电池板：光伏汇流箱通过内部的保险丝和过流保护装置，对光伏电池板进行保护，避免因电流过大而损坏电池板。
3. 监测电流：光伏汇流箱内部安装有电流监测装置，可以实时监测光伏电池板的输出电流，以便及时发现和解决故障。
三、光伏汇流箱的工作原理光伏汇流箱的工作原理主要包括以下几个步骤：1. 光伏电池板发电：光伏电池板受到阳光照射后，将太阳能转化为直流电能。
2. 电流汇流：光伏汇流箱通过内部的直流汇流排，将多个光伏电池板产生的直流电流汇集到一起，形成一个总的直流输出。
3. 保护电池板：光伏汇流箱内部的保险丝和过流保护装置可以对光伏电池板进行保护，避免因电流过大而损坏电池板。
4. 监测电流：光伏汇流箱内部安装有电流监测装置，可以实时监测光伏电池板的输出电流。
当电流异常时，汇流箱会发出警报，并通过监测装置的数据显示，可以及时发现和解决故障。
5. 逆变器转换：光伏汇流箱将直流电流转换为交流电流，并通过电缆输送到电网中供电使用。
四、光伏汇流箱的优势光伏汇流箱作为光伏扬水系统的重要组成部分，具有以下几个优势：1. 提高光伏发电效率：光伏汇流箱可以将多个光伏电池板的直流电流汇集到一起，减少电流连接的线路长度，提高电流传输的效率，从而提高光伏发电的效率。
2. 保护光伏电池板：光伏汇流箱通过内部的保险丝和过流保护装置，可以对光伏电池板进行保护，避免因电流过大而损坏电池板，延长光伏电池板的使用寿命。
光伏扬水系统解决方案
光伏扬水系统解决方案
农业自古以来就是我国国民经济的基础，为了实现我国经济腾飞及综合实力的提高。
我国一直再探索农业的发展道路，并在农业科技、经济和社会各个方面都取得了巨大成就，但是我国农业种植远离居民生活区，很多地区往往没有电网或者电力资源紧缺，导致农业抗旱救灾和农作物灌溉受到很大限制，严重制约着我国农业的发展。
在光伏行业深耕多年的深圳晶福源，凭借其专业的技术实力，不断创新探索，将光伏产品和农业灌溉相结合，提出光伏扬水系统解决方案，解决偏远地区农作物灌溉难题。
光伏扬水系统主要由光伏组件，光伏支架，扬水逆变器，水泵等四大部分组成。
首先，光伏组件将吸收的太阳辐射能量转换为直流电，再通过扬水逆变器转换为交流电直接驱动水泵进行扬水。
光伏扬水系统以其环保节能，良好的经济性，方便维护安装等特点，被广泛应用于农林灌溉、荒漠治理、草原蓄牧、海水淡化和城市光伏水景等领域。
晶福源光伏扬水系统解决方案以蓄水代替蓄电，无需储能装置，只要有光照和水源，系统就可以从深井或者江河中抽水到蓄水箱储存，或者直接连接到灌溉系统，极大降低系统建设成本和运维成本，并且避免了蓄电池带来的环境污染问题。
同时，系统可以全天候自动化运行，无需人工值守，通过GPRS进行远程监控，真正做到“日出而做，日落而息”，特别
适合在偏远山区使用。
光伏扬水系统成本低，无需远距离架设电线，建设周期短，系统一旦建成，无需后期运行费用，具有很高的经济效益和投资价值。
(晶福源云南昆明110kW扬水系统)
光伏扬水系统将光伏和农业有机的相结合，高效合理的利用太阳能和水资源，让创新的科技产品运用到农业生产中，对我国发展现代农业，绿色农业具有积极的推进意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能变频扬水系统设计方案第一章总则1 项目概述项目名称：太阳能光伏扬水系统；项目地点：南非比勒陀利亚项目建设目的：采用太阳能光伏发电驱动潜水泵，为当地百姓提供生活饮用及植被灌溉等用水需求。
2 项目所在地描述2.1 地理位置位于非洲大陆最南部，北邻纳米比亚、博茨瓦纳、津巴布韦、莫桑比克和斯威士兰。
东、南、西三面为印度洋和大西洋所环抱，地处两大洋间的航运要冲；西北部为沙漠，是卡拉哈里盆地的一部分；北部、中部和西南部为高原；沿海是窄狭平原。
奥兰治河和林波波河为两大主要河流。
2.2 气候大部分地区属热带草原气候，东部沿海为热带湿润气候，南部沿海为地中海式气候。
全境气候分为春夏秋冬4季。
12月－2月为夏季，最高气温可达32─38℃；6－8月是冬季，最低气温为—10至—12℃。
全年降水量由东部的1000毫米逐渐减少到西部的60毫米，平均450毫米。
首都比勒陀利亚年平均气温17℃3 系统概述3.1 系统原理太阳能扬水系统负载为潜水泵，水泵选择扬程为100米为宜，流量选择为15立方米/小时，水泵每天的工作时间为6---8小时，在太阳辐射符合要求的情况下每天为用户提供90立方米水，水泵功率选择7.5KW。
3.2 系统描述系统包括太阳能组件，充放电控制器、（蓄电池组）变频逆变设备、支架、输配线缆等配套系统。
太阳能电池板阵所发的直流电通过光伏控制器的控制实现对蓄电池充电并同时为负载设备供电（方案2不含蓄电池组）；交流电通过整流模块的输入端，经整流模块整流和电压变换后输出与蓄电池相符的直流电实现对蓄电池的充电。
蓄电池的电能经过直流配电单元及电源转换后后为用电设备供电。
太阳能电池组件是由多个晶体硅电池片串并联，并经严格封装而成的。
而其中的电池单体在太阳的照射下可发生光电效应而产生一定的电压和电流，通过将电池板串并联组合后得到一定大小等级的电压和电流后经电缆送至充电控制器。
充电控制器是对蓄电池进行自动充电、放电的监控装置，当蓄电池充满电时，它将自动切断充电回路或将充电转换为浮充电方式，使蓄电池不致过充电；当蓄电池发生过度放电时，它会及时发出报警提示以及相关的保护动作，从而保证蓄电池能够长期可靠运行。
当蓄电池电量恢复后，系统自动恢复正常状态。
控制器还具有反向放电保护功能、极性反接电路保护等功能。
蓄电池是一种化学电源，能将直流电能转化为化学能储存起来，需要时再把化学能转变为电能。
蓄电池在系统中起着电能贮存、调节功率和提供能量的作用，并向负载提供电能。
在系统中，蓄电池是储能单元，它是设计与维护的重要组成部分，对整个系统的运行起到十分重要的作用。
几乎都采用蓄电池作为电能贮存手段。
3.3 太阳能发电特点太阳能光伏发电系统作为目前最洁净的能源，其建设、运行过程具有以下主要特点：可靠：在恶劣的环境和气候条件下，光伏发电系统很少产生故障，因此光伏发电经常被用于要求供电可靠性很高的场合，而且并未因高可靠性而增加系统建设费用。
耐用：目前，绝大多数光伏组件的生产技术都足以保证10年以上其性能不下降，从而有充分理由相信光伏组件可以发电25年或更长时间。
洁净：最洁净的能源，系统运行周期内不存在污染排放维护费用低：在远离城镇的边远地区，为了维护或修理常规发电设备要将材料和人员运送到很远的地方，其费用很高，光伏系统运行稳定，可实现无人值守，无需运行维护费用，只需进行周期性的检查和很少的维护工作量，因此维护费用比常规发电设备要少得多。
无需燃料费用：由于光伏系统不需要燃料，从而免去了购买、储存、运输和管理燃料的费用。
减少噪音污染：光伏系统运动部件很少，基本没有噪音。
光伏组件积木化：便于用户根据自己的需要选择和调整发电系统的容量大小，安装时灵活方便。
安全：光伏系统不需要易燃的燃料，只要设计和安装适当，系统具有很高的安全性。
供电自主性：离网运行的光伏系统具有供电的自主性、灵活性。
非集中电网：小型分散的光伏发电站，可减少公用电网故障给用户带来的不良影响及危害。
高海拔性能：在高海拔处由于日照增强，光伏系统的功率输出也随之增加，因此使用光伏发电非常有利。
太阳能光伏发电系统为保证其运行期间不受遮挡，需要占用一定面积的土地。
4 设计依据4.1系统方案制作依据依据业主方提出的技术要求国家相关法律法规类似工程相关资料4.2遵循的国际、国内标准GB/T 9535—1998 地面用晶体硅光伏组件设计鉴定和定型——同IEC 1215 IEC896-2(1995-11) 固定型铅酸蓄电池——一般要求和试验方法JB/T8451—1996 固定型阀控密封铅酸蓄电池GB/9466-88 低压成套开关设备基本实验方法GB/7251 低压成套开关设备GB/T18210-2000 晶体硅光伏（PV）方阵I-V特性的现场测量光电池组件执行IEC904-3：1989；GB/T6495.3-1996标准GB14050-1993 系统接地的型式及安全技术要求GBJ 17-88 钢结构技术规范GB 50052-1995 供配电系统设计规范GB 50168—1992 电气装置安装工程电缆线路施工及验收规范GB 50303—2002 建筑电气工程施工质量验收规范第二章设计方案方案一、(配蓄电池组)可在2个阴雨天状况下正常工作.该项目以7.5kw水泵为系统负载进行系统的选型和配置，系统总供电容量为16.65KW，采用185WP 的晶体硅太阳能电池组件共90块，整个系统设计采用1台20KW的充电控制器，控制蓄电池充放电，蓄电池放出来的电经过15kw变频器逆变成交流380V给负载供电。
1、负载日耗电量的确定该项目系采用太阳能光伏系统供电，水泵功率是设计7.5kw，扬程100米，流量15立方/小时。
负载运行情况，按照用户的要求该水泵每天的运行时间为6小时，负载情况见下表：2 蓄电池的设计和选型蓄电池的选型应根据负载的功率和连续使用时间来确定，蓄电池在太阳能光伏发电系统中的作用是储能，设计蓄电池容量时应以满足负载在连续无日照情况下正常运行为出发点，同时根据蓄电池运行地点的环境状况，充分考虑环境温度对蓄电池的影响，为用户提供满足要求的蓄电池。
2.1 蓄电池特性蓄电池是一种化学电源，能将直流电能转化为化学能储存起来，需要时再把化学能转变为电能。
蓄电池在系统中起着电能贮存、调节功率和提供能量的作用，并向负载提供电能。
在系统中，蓄电池是储能单元，它是设计与维护的重要组成部分，对整个系统的运行起到十分重要的作用。
几乎都采用蓄电池作为电能贮存手段。
就太阳能的电存贮来说，尽管从理论上讲，既可以用静电学的方法（电容器）、也可以用电磁感应的方法（电感线圈），但是迄今为止，真正能够付诸实际应用的，还是只有电化学的方法（蓄电池）。
从止前的情况来看，只有酸性和碱性两种蓄电池比较适用。
2.2 蓄电池选型该项目为用户提供铅酸免维护蓄电池。
2.3 蓄电池容量计算=负载功率*用电时间*2个阴雨天/工作电压/放电深度（60%）*安全系数1.17500W*6小时*2天/540V/60%*1.1=305AH通过计算及蓄电池规格选择300AH，工作电压540V的蓄电池组1套。
3 太阳能电池组件设计选型3.1 电池板计算原则太阳能电源系统是将太阳能转化成电能，通过储能装置蓄电池组向负载进行电力供应，因此该系统设计的原则是根据负载的用电情况确定蓄电池组的额定输出电压范围和连接方式，根据负载的用电量及持续使用时间结合使用环境因素确定蓄电池的容量；依据蓄电池的容量及负载每日用电情况结合太阳能资源状况等系统使用环境因素确定电池板阵的充电电流，从而确定电池板的额定功率、连接方式及结构形式；依据电池板和蓄电池的工作状况选择适合的控制器，依据负载用电工况选择配电板；根据蓄电池的容量结合用户的要求确定高频开关整流器；最终选择线缆和结构等配套材料。
3.2 电池板的确定该项目太阳能电池组件选择185W晶体硅太阳能电池组件，该型号电池组件工作电压为36V、工作电流5A。
电池组件并联数=组件每天放电量(Ah)÷最佳工作电流(A) ÷组件每天放电时间(h)；根据计算电池组件选择185电池组件，采用18块串联，5路并联，装机容量为16.65kw。
4 充放电控制器设计选型太阳能电源控制器利用太阳能电池将太阳能转化为电能并贮存，可为牧区、边防、海岛提供照明，也可作为移动通信基站、微波站等的直流电源。
控制器是有效控制太阳能发出的电向蓄电池充电,蓄电池向负载放电,使蓄电池工作在安全工作电压、电流范围内工作的装置。
它的控制性能直接影响蓄电池使用寿命和系统效率。
控制器选择具体如下:系统采用18串，5并，装机总容量为16.65kWp；充电控制器放大一定的容量，选择20KW充电控制器一台太阳能供电系统总的方阵电流输入为：5A×5=25A5 变频设备的设计选型太阳能光伏系统输出使用变频器，变频器的选择按照负载的大小来选择，并预留一定的余量保证系统正常运行。
针对该项目的特点，为用户配套变频器，在水泵采用变频器驱动，能够保证太阳能光伏系统的正常使用，且采用此方式供电对于用户原有的水泵无需进行更换。
方案2. (无蓄电池储能)将太阳光产生的电能通过变频扬水控制器直接驱动水泵工作,效率高,投资成本及后期维护成本非常低. 该项目以7.5kw水泵为系统负载进行系统的选型和配置，系统总供电容量为10.56KW，采用240WP的晶体硅太阳能电池组件共44块，整个系统设计采用1台15KW的变频器扬水控制器控制整套设备的运行,控制设备采用MPPT最大功率跟踪设计，只要太阳能组件产生400W以上的电能设备就可以运行，工作效率极高。
电池板的确定：根据负载功率及使用时间进行设计该项目太阳能电池组件选择240W晶体硅太阳能电池组件，该型号电池组件工作电压为46V、工作电流5.2A。
电池组件并联数=组件每天放电量(Ah)÷最佳工作电流(A) ÷组件每天放电时间(h)；根据计算电池组件选择240电池组件，采用11块串联，4路并联，装机容量为10.56k w。
充放电控制器设计选型太阳能电源控制器利用太阳能电池将太阳能转化为电能并贮存，可为牧区、边防、海岛提供照明，也可作为移动通信基站、微波站等的直流电源。
控制器是有效控制太阳能发出的电向蓄电池充电,蓄电池向负载放电,使蓄电池工作在安全工作电压、电流范围内工作的装置。
它的控制性能直接影响蓄电池使用寿命和系统效率。
控制器选择具体如下:根据负载功率及使用时间进行设计系统采用11串，4并，装机总容量为10.56kWp；变频扬水控制器放大一定的容量，选择15KW充电控制器一台太阳能供电系统总的方阵电流输入为：5A×4=20A水泵工作电流18A该系统太阳电池组件的支架结构采用钢结构支架，表面采用热镀锌防腐处理，在保证其支架结构强度的前提下，还可大大提高结构的抗腐蚀性，保证结构与系统的设计寿命相一致。
