单相普通电子式电能表通用技术规范
单相电子式电能表技术规范
单相电子式〔不分时〕电能表技术条件收藏此信息打印该信息添加：用户发布来源：未知1．适用X围本技术条件适用于新生产的，在XX省电网运行中的单相用户的液晶显示不分时电能表。
本技术条件是指导各局订货和验收的规X。
本技术条件中未明确之处，应满足现行有效的国家及行业标准、检定规程及本公司上级部门有关要求。
2．引用标准GB/T 17215-2002 1级和2级静止式交流有功电能表GB/T 17442-1998 1级和2级直接接入静止式交流有功电度表验收检验DL/T 645-1997 多功能电能表通信规约JJG 596-1999 ?电子式电能表?检定规程3、技术要求3.1技术参数3.1.1电压Un：220V；工作电压X围：0.7Un～1.2Un，误差应符合等级要求，1.9Un时的条件下4小时电表不损坏。
3.1.2 根本电流为Ib：直接接入式：5〔30〕A、10〔40〕A、20〔80〕A。
在6Ib条件下连续运行，误差在等级X围内，仪表各部件不损坏。
3.1.3 参比频率：50Hz，频率X围：50Hz±5%3.1.4 准确度等级：2.0级〔按50%误差限验收〕。
3.1.5工作温度X围：-20℃～+55℃；工作极限温度X围：-25℃～+70℃；贮存与运输温度X围：-25℃～+70℃。
3.1.6功耗电压线路功耗：≤1W,5VA；电流线路功耗：≤1VA〔Ib〕。
3.2外观要求3.2.1铭牌应符合GB/T17215—2002中4.2.13.1规定，标志清晰，带有条形码的位置。
铭牌上应有计量器具生产许可证和制造标准的标识，铭牌材料宜采用铝板。
3.2.2表壳应有密封、防尘、防潮、防水性能，并具有一定的强度，由能抗变形、抗腐蚀、抗老化的阻燃材料制成，采用延伸型或嵌入型底座，采用II类防护绝缘包封。
3.2.3端钮盒内所有桩头一体化，螺钉采用“-〞、“+〞通用。
辅助接线端应处于低电侧。
电压、电流的接线柱在受到接线压力〔60牛〕时，辅助端的接线柱在受到接线压力〔10牛〕时接线柱不上缩。
广东电网公司单相电子式电能表外形结构规范
广东电网公司单相电子式电能表外形结构规范广东电网公司统一编码：S.00.00.04/MT.0902.00322010-03-23印发封面2010-05-01实施本制度信息制度名称广东电网公司单相电子式电能表外形结构规范 制度编号S.00.00.04/MT.0902.0032 对应文号版 次变更概要 修编时间 状态 1002版2010-3-23 在用角色人员 编写 张亚东 张新建 周尚礼 陈蔚文 肖勇 赵山初审会签审核李闻宇 批准2010-03-23印发 制度信息2010-05-01实施S.00.00.04/MT.0902.0032 广东电网公司单相电子式电能表外形结构规范广东电网公司单相电子式电能表外形结构规范目录前 言 (2)1. 适用范围 (3)2. 外观结构和安装尺寸 (3)2.1外观结构、安装尺寸图及颜色 (3)2.2指示灯 (3)2.3条形码结构和尺寸要求 (3)3. 材料及工艺要求 (3)3.1采样元件 (3)3.2线路板及元器件 (4)3.3表座 (4)3.4表盖 (4)3.5端子座及接线端子 (4)3.6封印、表壳螺丝及封印螺丝 (5)3.7端子盖 (5)3.8铭牌 (5)附录A RS-485接口单相电子式电能表、单相电子式载波电能表尺寸图 (7)A.1电能表外观简图 (7)A.2电能表开盖尺寸简图 (9)A.3电能表侧视/后视尺寸简图 (10)A.4电能表接线芯尺寸简图 (11)A.5电能表端子接线图 (12)共 12 页第 1 页S.00.00.04/MT.0902.0032 广东电网公司单相电子式电能表外形结构规范共 12 页第 2 页前 言为规范单相电子式电能表的外观结构、安装尺寸，以便于现场检测、安装及运行维护，特制定本规范。
本规范由广东电网公司市场交易部提出、归口管理和负责解释。
本规范起草单位：广东电网公司电力科学研究院。
S.00.00.04/MT.0902.0032 广东电网公司单相电子式电能表外形结构规范1.适用范围本规范适用于广东电网公司使用的单相电子式电能表，包括RS-485接口单相电子式电能表、单相电子式载波电能表等。

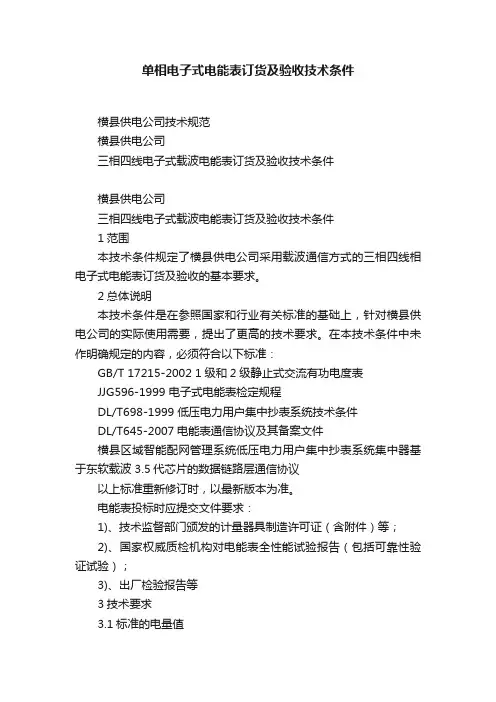

单相电子式电能表订货及验收技术条件
单相电子式电能表订货及验收技术条件横县供电公司技术规范横县供电公司三相四线电子式载波电能表订货及验收技术条件横县供电公司三相四线电子式载波电能表订货及验收技术条件1范围本技术条件规定了横县供电公司采用载波通信方式的三相四线相电子式电能表订货及验收的基本要求。
2总体说明本技术条件是在参照国家和行业有关标准的基础上，针对横县供电公司的实际使用需要，提出了更高的技术要求。
在本技术条件中未作明确规定的内容，必须符合以下标准：GB/T 17215-2002 1级和2级静止式交流有功电度表JJG596-1999 电子式电能表检定规程DL/T698-1999 低压电力用户集中抄表系统技术条件DL/T645-2007电能表通信协议及其备案文件横县区域智能配网管理系统低压电力用户集中抄表系统集中器基于东软载波 3.5代芯片的数据链路层通信协议以上标准重新修订时，以最新版本为准。
电能表投标时应提交文件要求：1)、技术监督部门颁发的计量器具制造许可证（含附件）等；2)、国家权威质检机构对电能表全性能试验报告（包括可靠性验证试验）；3)、出厂检验报告等3技术要求3.1标准的电量值3.1.1 准确度等级：1.0级3.1.2 标准参比电压：3*220/380V3.1.3 电流规格：经互感器（额定电流为5A）接入式 3*1.5(6)A3.1.4 标准参比频率：50Hz。
3.2误差特性要求3.2.1电流范围和误差要求。
见表1：表1 三相四线电子式电能表的工作电流范围和误差要求（U=Un）3.2.2电压范围和误差要求。
见表2：表2 三相四线电子式电能表的工作电压范围和误差要求（I=Ib）3.2.3起动在参比电压、参比频率和功率因数为1的条件下，负载电流为0.002I时电能表应b能起动并连续记录。
3.2.4潜动当电能表施加参比电压的115%而电流线路通入0.0004I电流时，电能表测试输出b不应产生多于一个的脉冲。
3.3元器件的选配要求3.3.1主要元器件厂家应提供本批次电能表选用的计量专用芯片、CPU芯片、电解电容、压敏电阻、热敏电阻、晶振、片式二极管、片式电阻、片式电容、液晶显示屏、光耦、载波芯片、变压器、电池等主要元器件明细表，说明其生产厂家、型号、规格、主要性能特点。
中国南方电网责任有限公司单相电子式电能表技术规范20110811
Q/CSG 中国南方电网责任有限公司企业标准中国南方电网公司单相电子式电能表技术规范中国南方电网责任有限公司发布Q / XXX XXX-2011目录前言 (III)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)3.1介质 (1)3.2固态介质 (1)3.3虚拟介质 (1)3.4累计电量 (1)3.5负荷开关 (1)3.6临界电压 (2)3.7停电 (2)4技术要求 (2)4.1规格要求 (2)4.2机械和结构要求 (2)4.2.1通用要求 (2)4.2.2表座 (3)4.2.3 表盖 (3)4.2.4 端子座及接线端子 (3)4.2.5 端子盖 (3)4.2.6铭牌 (4)4.2.7 条形码要求 (4)4.2.8按键 (4)4.2.9采样元件 (4)4.2.10封印、封印螺丝及表壳螺丝 (4)4.2.11 显示器 (4)4.2.12线路板 (5)4.2.13元器件 (5)4.2.14表内配件 (5)4.3功能要求 (5)4.3.1电能计量 (5)4.3.2测量及监测 (6)4.3.3事件记录 (6)4.3.4时钟、电池 (6)4.3.5广播校时 (6)4.3.6费率、时段 (6)4.3.7 冻结功能 (6)4.3.8显示功能 (7)4.3.9报警功能 (9)4.3.10通信要求 (9)4.3.11信号输出 (10)4.3.12 安全防护 (10)4.3.13 通断电要求*（可选项） (10)4.3.14零线计量*（可选项） (11)4.3.15 保电功能*（可选项） (11)4.4基本技术指标 (11)IQ / XXX XXX-20114.4.1 误差要求 (11)4.4.2 功率消耗 (11)4.4.3 电压范围 (12)4.4.4 过电压能力 (12)4.4.5 电能表常数 (12)4.4.6误差一致性 (12)4.4.7误差变差要求 (12)4.4.8负载电流升降变差 (12)4.5寿命要求 (12)4.6软件要求 (13)5 试验项目及要求 (13)5.1绝缘性能试验 (13)5.1.1 脉冲电压试验 (13)5.1.2 交流电压试验 (13)5.2准确度试验 (13)5.2.1 基本要求 (13)5.2.2 电能示值误差 (15)5.2.3 日计时误差 (15)5.3电气性能试验 (15)5.3.1 功率消耗 (15)5.3.2 电源电压试验 (15)5.3.3 短时过电流 (16)5.3.4 自热影响 (16)5.4误差一致性试验 (16)5.5误差变差试验 (17)5.6负载电流升降变差试验 (17)5.7电流过载试验 (17)5.8电磁兼容性试验 (17)5.9气候影响试验 (17)5.10通信规约一致性检查 (17)5.11数据传输线抗干扰试验 (17)5.12功能检查 (18)5.13机械试验 (18)5.14外观、标志 (18)6 验收方法 (18)6.1全性能试验 (18)6.1.1 抽样方案 (18)6.1.2 不合格分类 (18)6.1.3 检验结果的判定 (18)6.2抽样验收试验 (18)6.3全检验收试验 (19)6.4验收结果的处理 (19)附录A 试验项目明细表 (20)附录B 建议循显和键显项配置 (21)附录C 载波模块技术指标 (22)附录D 电能表功能配置推荐表 (24)附录E 电能表显示代码 (25)Q / XXX XXX-2011前言按照中国南方电网责任有限公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，组织编写了电能表系列标准。
国家电网公司物资采购标准-单相普通电子式电能表技术规范(液晶显示)-专用
2009版国家电网公司物资采购标准（电能表卷安装式单相电能表册）单相普通电子式电能表（液晶显示）（编号：1307001-0000-03）国家电网公司二〇一〇年一月目录1 标准技术参数表------------------------------------------------------------------------------- 12 项目需求部分--------------------------------------------------------------------------------- 22.1货物需求及供货范围一览表 ------------------------------------------------------------------------------------------- 22.2必备的备品备件、专用工具和仪器仪表需求表 ------------------------------------------------------------------ 32.3图纸资料提交单位-------------------------------------------------------------------------------------------------------- 32.4工程概况 -------------------------------------------------------------------------------------------------------------------- 42.5项目单位技术差异表----------------------------------------------------------------------------------------------------- 43 投标人响应部分------------------------------------------------------------------------------- 53.1投标人响应技术参数和性能要求 ------------------------------------------------------------------------------------- 53.2投标产品的销售及运行业绩 ------------------------------------------------------------------------------------------- 63.3主要元器件 ----------------------------------------------------------------------------------------------------------------- 73.4推荐的备品备件、专用工具和仪器仪表供货表 ------------------------------------------------------------------ 83.5投标货物 -------------------------------------------------------------------------------------------------------------------- 83.6投标人提供电子文件格式 ---------------------------------------------------------------------------------------------- 83.7投标人提供检测设备信息 ---------------------------------------------------------------------------------------------- 93.8投标人提供外协件控制文件 ------------------------------------------------------------------------------------------- 91 标准技术参数表投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
南方电网公司单相电子式电能表外形结构规范2011513
中国南方电网有限责任公司单相电子式电能表外形结构规范目录前言错误！未定义书签。
1适用范围12规范性引用文件13外观结构、安装尺寸图及颜色14材料及工艺要求14.1 表座14.2 表盖24.3 端子座及接线端子24.4 封印、表壳螺丝及封印螺丝24.5 端子盖34.6 铭牌34.7 条形码要求34.8 编程开关34.9 载波模块结构和尺寸要求3附录A 单相智能电能表尺寸图3附录B 单相智能载波电能表尺寸图4附录C接线端子尺寸简图5附录D电能表端子接线图错误！未定义书签。
附录E 单相智能电能表载波通信模块结构要求61范围本规范适用于南方电网公司使用的单相电子式电能表系列，包括RS-485接口单相电子式电能表、单相电子式电能表(载波)、单相费控电能表。
本规范中规定了单相电子式电能表系列的环境条件、外观结构、安装尺寸、材料及工艺等型式要求。
凡本标准中未述及，但在有关国家、电力行业或IEC等标准中做了规定的条文，应按相应标准执行。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/Z 21192－2007《电能表外形和安装尺寸》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件- 第11部分：测量设备》GB/T 1804-2000《一般公差未注公差的线性和角度尺寸的公差》3外观结构、安装尺寸图及颜色1）电能表外形尺寸：160mm（高）×118 mm（宽）×71 mm（厚）。
2）电能表的外观尺寸与安装尺寸、端子座结构及尺寸、电压和电流接线端子、辅助端子定义应符合附录的要求。
3）电能表的条码、指示灯的相对位置应符合附录的布置，其他部分可根据需要调整。
单相电子式电能表要求-6页精选文档
单相电子式电能需注意的事项由于电子式电能表比感应式电能表准确度高、功耗低、起动电流小、负载范围宽、无机械磨损等诸多优点，越来越广泛地应用。
但目前市场上电子式电能表厂家繁多，质量参差不齐，选择不好，不仅不能发挥电子式电能表的优点，反而会带来不应有的损失和增加维护管理的工作量。
电子式电能表与我们熟悉的感应式电能表(俗称机械表)，既有相同的地方，也有不相同的地方，且不同的地方更多，特别是表的内部，感应式电能表是采用电磁感应元件，里面是铁芯、铁圈加机械传动装置；而电子式电能表则主要是采用电子元件，即：电阻、电容加集成电路等。
因此，应根据电子式电能表的这一特性来进行选择。
换句话说要以电子设备的技术要求进行选择，而不能简单的照搬以前选用机械式电能表的技术要求选择电子式电能表(当然，也有可以借鉴的地方)。
现就我们在工作中体会，谈谈单相电子式电能表的选购，供有关的工作人员参考。
1、查验生产厂家所必须具备的基本技术条件能表是属国家强制检验计量器具，根据计量法规定，所选电能表必须具有省级以上技术监督局颁发的制造计量器具许可证(CMC 证)。
这是电能表生产厂家所必须具备的条件和必须履行的法律手续。
它可以证明厂家具备了基本的设施、人员和检测仪器设备，是可以生产销售的产品。
但是在目前市场竞争激烈的情况下，供电企业有更大的选择余地，因此，还可以多比较一下其他证明产品质量的文件。
如：权威部门的鉴定报告、寿命试验报告、被列入国家经贸委"全国城乡电网建设与改造所需设备产品及生产企业推荐目录"、ISO9000质量认证等等。
这些都是证明产品质量的重要文件。
由于各厂家价格竞争激烈，根据经验仅仅凭这些文件还是不够的，只能证明有了可以选用的基础。
下一步就要根据电子式电能表的性能特点、国家检验规程，给合当地电网和气候的实际情况对厂家生产的电能表实物进行检验。
2、对电能表实物进行检验对厂家送来的电能表实物进行检验，主要是从以下几个方面进行。
单相电子式电能表订货及验收技术要求
安装尺寸应不大于 DD86 型机械表的安装尺寸。 外形尺寸应不大于 DD86 型机械表的外形尺寸。 2． 8 输出装置
2 ．8 ．1 具有光电隔离的无源校验脉冲输出端口，脉冲宽度 80ms± 5ms 。
3
海南电网公司单相电子式电能表订货及验收技术要求
2 ． 8 ． 2 具有 远红外输入、 输出窗口，通讯 距离≥ 4m ，其它相 关特 性符 合 DL/T 645 — 1997 的规定。 3. 元器件的选用 3． 1 关键元器件
底 壳 应 使用 绝 缘 、阻 燃 、 抗变 形 、 抗腐 蚀、 抗老 化、 具有 足够 机 械 强度的聚碳酸脂材料或 ABS 工程塑料制成。 电能表挂钩应采用金属材质。 2． 2 上盖
上 盖 应 使用 绝 缘 、阻 燃 、 抗变 形 、 抗腐 蚀、 抗老 化、 具有 足够 机 械 强度的聚碳酸脂材料或 ABS 工程塑料制成。 上盖和底壳之间的结合部应有环行闭合的密封圈，以保证良好的密封 性能。 2． 3 端子座
当施 加参比电压而 电流回路无电 流时 , 安装式电 能表 在起动电流下 产 生一个脉冲的 4 倍时间内，输出脉冲不多于一个。 4 ． 12 校核常数 ( 走字试验 )
电 能 表 在 功 率 因数 为 1.0 、电 压回 路 加 参 比 电压 、 电流 回路 加最 大电 流的条件下，至少运行 20kwh ，检查电能表输出脉冲累计值 n 与计度显示 累计值 E 是否符合下式要求： △ E ∣ n/C-E ∣＜ 5×10 － （ a+2 ） 式中： n---- 计度器记录的累计电能表输出脉冲数 C---- 电能表常数， imp/kW.h E---- 电能表计度累计值 a---- 计度器计度显示的小数位数
端 子 盖 应使 用 绝 缘、 阻 燃 、抗 变 形 、抗 腐蚀 、抗 老化 、具 有足 够 机 械 强 度的 聚 碳 酸 脂 材 料 或 ABS 工 程 塑料 制 成 。 上 紧 螺 钉 后 ， 不 应 有 明 显 的变形现象。 端子盖应能完全封闭端子、固定螺钉 。端子盖与接线螺钉之间应有足 够的距离。 端子盖上应有清晰、耐久的电路接线图。 2． 5 铭牌
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相普通电子式电能表（液晶显示）通用技术规范单相普通电子式电能表标准技术规范使用说明1．本标准技术规范分为通用部分、专用部分。
2．项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3．项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表5 项目单位技术差异表（项目单位填写）”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4．对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5．技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6．投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表6 技术偏差表”外，必要时应提供相应试验报告。
目录单相普通电子式电能表标准技术规范使用说明 (2)1 总则 (4)2 结构及其他要求 (5)2.1规格要求 (5)2.2环境条件 (6)2.3显示 (7)2.4外观结构和安装尺寸 (7)2.5材料及工艺要求 (8)2.6机械及结构要求 (10)2.7功能要求 (11)2.8电气性能要求 (12)2.9元器件要求 (12)2.10可靠性要求 (12)3试验 (12)3.1电源电压影响 (12)3.2短时过电流影响 (13)3.3自热影响 (13)3.4温升影响 (13)3.5绝缘要求 (14)3.6脉冲电压 (14)3.7交流电压 (14)3.8准确度要求 (14)3.9环境温度影响 (15)3.10起动 (15)3.11潜动 (15)3.12电能表常数 (15)3.13一致性要求 (16)3.14电磁兼容性 (17)4 技术服务、设计联络、工厂检验和监造 (17)4.1技术服务 (17)4.2出厂测试数据 (18)4.3设计联络会 (18)4.4工厂检验和监造 (18)5附录A 单相普通电子式电能表尺寸图 (19)1 总则1.1本技术规范适用于国家电网公司系统（以下简称“公司系统”）单相普通电子式电能表的招标采购，它包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面的技术要求、验收要求以及供货、质保、售后服务等要求。
1.2 本技术规范提出的是最低限度的技术要求。
凡本技术规范中未规定，但在相关国家标准、电力行业标准或IEC标准中有规定的规范条文，投标人应按相应标准的条文进行设备设计、制造、试验和安装。
1.3 如果投标人没有以书面形式对本技术规范的条文提出异议, 则招标人认为投标人提供的设备完全符合本技术规范。
如有异议, 都应在投标书中以“投标偏差表”为标题的专门章节中加以详细描述。
1.4 本技术规范所建议使用的标准如与投标人所执行的标准不一致，投标人应按更严格标准的条文执行或按双方商定的标准执行。
1.5 本技术规范经招标、投标双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。
1.6 本技术规范主要的技术依据为以下规范，这些规范的内容与本技术规范具有同等法律效力（若有不一致之处，以招标文件技术规范为准），投标产品应满足下述规范的要求：GB/T 17215.321—2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》GB/T 17215.211—2006 《交流电测量设备通用要求试验和试验条件-第11部分：测量设备》GB 4208—2008 《外壳防护等级（IP代码）》GB/T 15464—1995 《仪器仪表包装通用技术条件》JJG 596—1999 《电子式电能表》DL/T 645—2007 《多功能电能表通信协议》DL/T 830—2002 《静止式单相交流有功电能表使用导则》Q/GDW 205—2008 《电能计量器具条码》Q/GDW 206—2008 《电能表抽样技术规范》GB/T 15284—2002《多费率电能表特殊要求》1.7投标人应提供的技术资料投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。
1.7.1计量器具生产许可证。
1.7.2具有在有效期内的企业最高计量标准的检定证书1.7.3电力部门权威机构出具的有效期内的符合本技术规范的全性能试验报告。
1.7.4提供国家电网计量中心出具MTTF不少于10年的可靠性检测报告。
1.7.5基于元器件应力法的电能表可靠性预计报告, 应包括电源、计量、显示、存储等模块的主要元器件。
1.7.6填报主要元器件清单，样表及主要元器件合格证明、照片、硬件说明、检测项目等相关信息，检测设备清单，外协件质量控制文件。
1.7.7提供生产厂家年生产能力、生产设施的书面材料，该材料至少应符合国家质监局规定的企业制造许可证考核必备条件。
2 结构及其他要求2.1 规格要求本节所列内容为从技术方面描述货物的规格要求，供货时的规格要求详见招标文件商务部分。
2.1.1 标准的参比电压标准的参比电压见表1。
表1 标准的参比电压2.1.2 标准的参比电流标准的参比电流见表2。
表2 标准的参比电流2.1.3 最大电流最大电流应是参比电流的整数倍，倍数不宜小于4倍。
2.1.4 标准的参比频率参比频率的标准值为50Hz。
2.1.5 推荐电能表常数2.2 环境条件电能表的高温试验、低温试验、交变湿热试验、阳光辐射防护试验应符合GB/T 17215.211—2006的规定；每项气候影响试验后，电能表应无损坏，无信息改变并能正确地工作。
准确度要求满足3.6.1.1条要求，交变湿热试验后按3.5条进行绝缘性能试验，其中脉冲电压应乘以系数0.8。
2.2.1 参比温度及参比相对湿度参比温度为23℃，参比相对湿度为40%～60%。
2.2.2 工作温度范围工作温度范围见表3，需求单位可根据实际使用情况对温度范围提出特殊要求。
表3 工作温度范围表2.2.3 工作相对湿度应符合表4的相对湿度要求。
表4相对湿度2.2.4 大气压力63.0kPa～106.0kPa（海拔4000m及以下），特殊订货要求除外。
2.3 显示2.3.1 显示方式电能表采用LCD显示信息，正常使用条件下，使用年限大于十年。
液晶屏可视尺寸为54mm（长）×15mm（宽）；数字不小于5mm（宽）×13mm（高）。
－常温型LCD的性能应不低于FSTN类型的材质，其工作温度范围为-25 ℃～＋80℃；－低温型LCD的性能应不低于HTN类型的材质，其工作温度范围为-40℃～＋70℃；－LCD应具有高对比度；－LCD应具有宽视角，即视线垂直于液晶屏正面，上下视角应不小于±60º；－LCD的偏振片应具有防紫外线功能；液晶屏示意图如下：图1 单相普通电子式电能表LCD显示界面参考图2.3.2 显示要求液晶常显累计用电量，显示电能值的基本单位为kWh，数值显示位数为6位，小数位1位。
2.3.3 指示灯电能表使用高亮、长寿命LED作为指示灯；－脉冲指示灯：红色，平时灭，计量有功电能时闪烁。
2.4 外观结构和安装尺寸电能表外观结构和安装尺寸除满足GB/Z 21192-2007要求外，还应该满足以下要求。
2.4.1 外观结构、安装尺寸图及颜色规格：160mm(高) ×112mm(宽) ×58mm(厚)。
—电能表的表盖颜色：色卡号PANTONE：Cool Gray 1 U；—电能表的表座颜色：色卡号PANTONE：Cool Gray 4 U。
2.4.2 条形码结构和尺寸要求条形码结构、尺寸及相关要求应符合Q / GDW 205 - 2008；布置位置见附录A。
2.5 材料及工艺要求2.5.1 采样元件－采样元件如采用精密互感器，应保证精密互感器具有足够的准确度，并用硬连接可靠地固定在端子上，或采用焊接方式固定在线路板上；不应使用胶类物质或捆扎方式固定。
－采样元件如采用锰铜分流器，锰铜片与铜支架应焊接良好、可靠，不应采用铆接工艺；锰铜分流器与其采样连接端子之间应采用电子束或钎焊。
2.5.2 线路板及元器件－线路板须用耐氧化、耐腐蚀的双面/多层敷铜环氧树脂板，并具有电能表生产厂家的标识。
－线路板应符合CEPGC-32F中的相关要求。
－线路板表面应清洗干净，不得有明显的污渍和焊迹，应做绝缘、防腐处理。
－表内所有元器件均能防锈蚀、防氧化，紧固点牢靠。
－电子元器件（除电源器件外）宜使用贴片元件，使用表面贴装工艺生产。
－线路板焊接应采用回流焊、波峰焊工艺。
－电能表内部分流器、端钮螺钉、引线之间以及线路板之间应保持足够的间隙和安全距离。
－线路板之间，线路板和电流、电压元件之间，显示单元和其他部分之间的连接应采用导线焊接或可靠的接插件连接。
－主要器件表面应印有生产厂家标志及产品批号。
2.5.3 表座－采用嵌入式表座；－表座应使用绝缘、阻燃、防紫外线的环保材料制成；－表座应耐腐蚀、抗老化、有足够的硬度，上紧螺钉后不应变形；－采用嵌入式挂钩。
2.5.4 表盖－表盖应使用绝缘、阻燃、防紫外线的环保材料制作；－表盖应耐腐蚀、抗老化、有足够的硬度，上紧螺钉后，不应变形；－表盖的透明窗口应采用透明度好、阻燃、防紫外线的聚碳酸酯（PC）材料（不应使用再生材料）；透明窗口与上盖应无缝紧密结合；2.5.5 端子座及接线端子－端子座应使用绝缘、阻燃、防紫外线的环保材料制成，要求有足够的绝缘性能和机械强度。
－电压、电流端子应组装在端子座中；端子应采用HPb59-1铜或导电性能更好的材料，表面进行钝化、镀铬或镀镍处理；接线端子的截面积和载流量应满足1.2倍最大电流长期使用而温升不超过限定值。
－端子座的电压电流接线端钮的孔径应能容纳至少18mm长去掉绝缘的导线；和螺钉的配合应能确保牢固固定最小2.5mm2的导线；固定方式应确保充分和持久的接触，以免松动和过度发热；在施加封印后，应不能触及接线端子；端子座内的端子部分采用嵌入式双螺钉旋紧。
－电压、电流端子螺钉应使用防锈且导电性能好的一字、十字通用型螺钉，经互感器接入式电能表接线螺杆直径不小于M4，直接接入式电能表接线螺杆直径在Imax≤60A 时，应不小于M5，Imax＞60A时，应不小于M6，并有足够的机械强度。
