红磷母粒与氢氧化镁协效阻燃高抗冲击强度聚苯乙烯研究

合集下载

氢氧化镁―红磷复配阻燃PP研究开题报告

4、红磷阻燃
红磷对Al(OH)3、Mg(OH)2、氮等阻燃体系都有协同作用，目前人们对其研究主
要在于与其它阻燃剂的复配关系。为了克服红磷易吸潮、易氧化、放出剧毒气体、粉尘爆炸等缺点，通常用氢氧化铝、金属硫酸盐、合成树脂等对其进行包覆或微胶囊化后使用，微胶囊红磷(MRP)是主要的阻燃协效剂之一。用包覆红磷的氢氧化铝 (ATH)阻燃ABS树脂时，发现随其用量增加ABS的氧指数不断增加，且在一定范围内成线性；发烟程度逐步降低，产生的灰逐步减少，结碳也越来越好，红磷9%、ATH20% 能使氧指数提高到23.50，ABS制品的阻燃和力学性能都比较优良[2]。
5、氢氧化镁―红磷复配阻燃现状
聚丙烯(PP)是五大通用塑料之一，具有良好的力学性能、热绝缘性，吸水性小，易加工且成本较低，但存在低温脆性、成型收缩率大等缺点。聚丙烯已广泛应用于电器、化工、机械、纺织、建筑、家具、食品包装等行业。但PP属易燃材料，其氧指数(LOI)只有17.4～18.5，且燃烧时产生大量的熔滴，极易传播火焰，这就使PP在许多领域的应用受到限制[5～8]。
的添加量，一种办法是将 Mg(OH)2 颗粒细微化，另一种方法是采用包覆技术对 Mg(OH)2表面进行改性，以提高其与聚合物的相容性。
红磷是一种性能优良的阻燃剂，具有高效、抑烟、低毒的阻燃效果，但易吸潮、氧化、并放出剧毒的气体，粉尘易爆炸，呈深红色，因此使用受到很大的限制。为了解决上述一些缺点，对红磷进行表面处理是研究的主要方向，其中微胶囊化是最有效的方法。目前国际市场上已经有多种型号的微胶囊红磷产品，国内也进行了大量的研究，一般使用氢氧化铝、金属硫酸盐、合成树脂为包囊壁材，但是推向市场的并不多。今后红磷表面处理发展方向为：一是通过对包囊的囊材进行改性，使其同时兼具热稳定、增塑和阻燃等功能，发展多功能的微胶囊红磷阻燃剂；二是研究各种阻燃剂与红磷阻燃剂的有效复配关系，并使之微胶囊化，增加阻燃效果，提高材料力学性能；三是红磷具有抑烟效果，可以寻找合适的消烟剂与之进行复配，火灾中抑烟比防火更为重要，促进发展消烟技术。

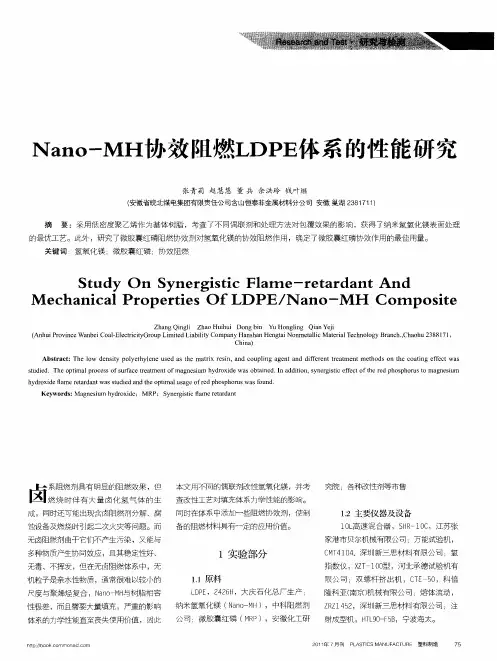

Nano-MH协效阻燃LDPE体系的性能研究

纳米氢氧化镁（ａｏＭＮｎ囊红磷（Ｒ）微ＭＰ，安徽化工研射成型机，ＨＬ０ＦＢＴ９一５，宁波海太。
２１年７月刊０１ＰＡＴＣＡＦＣＵＥ塑料制造ＬＳＩＳＭＮＵＡＴＲ７５
配偶联剂等对ＬＰＩａｏＭ体系的力学性ＤＥＮｎ — Ｈ
无毒、不挥发，但在无卤阻燃体系中，无机粒子是亲水性物质，通常很难以较小的尺度与聚烯烃复合，Ｎｎ — ＨａｏＭ与树脂相容性极差，而且需要大量填充，严重的影响体系的力学性月直至丧失使用价值，因此，Ａｂ
限公司；双螺杆挤出机，ＣＥ５，科倍Ｔ一０隆科亚（南京）机械有限公司；熔体流动，ＺＺ５，深圳新三思材料有限公司；注Ｒｌ２４
Ａｂｔａｔｓｒｃ：Ｔｈｏｄｎｉｙｐｌｅｈｅｓｄａｈｔｉｅｉ，ａｄｃｐｉｇａｅｎｄｄｆｅｅｔｔｅｔｅｔｍｅｈｄｓｏｎｔｅｃａｉｇｅｆｃｓｅｌｗｅｓｔｏｙｔｙｌｎｅｕｅｓｔｅｍａｒｘｒｓｎｎｏｕｌｎｇｎｔａｉｆｒｎｒａｍｎｔｏｈｏｔｎｆｅｔｗａｓｕｉｄ．Ｔｈｐｉｌｒｃｓｆｓｒａｅｔｅｔｅｔｏｇｅｉｍｙｒｘｉｅｗａｂａｎｄ．ｎａｄｔｏ，ｙｅｇｓｉｆｅｔｆｔｅｒｄｐｏｐｏｕＯｍａｎｓｕｔｄｅｅｏｔｍａｏｅｓｏｕｆｃｒａｍｎｆｍａｎｓｕｈｄｏｄｓｏｔｉｅＩｄｉｉｎｓｎｒｉｔｅｆｃｅｈｓｈｒｓｔｇｅｉｍｐｃｏｈｈｄｏｉｅｆａｅｒｔｒａｔｓｓｕｉｄａｄｔｅｏｔｍａｓｇｆｅｏｐｈｒｓｆｕｄｙｒｘｄｍｅａｄｎｔｄｅｎｈｐｉｌｕａｅｏｒｄｐｈｓｏｕｓｌｗａｗａｏｎＫｅｗｏｄ：ａｎｓｕｈｄｏｉｅ：ＭＲＰ：ＳｎｒｉｔｃｆａｅａｄｎｙｒｓＭｇｅｉｍｙｒｘｄｙｅｇｓｉｍｅｒｔｒａｔｌ

红磷阻燃母粒

红磷阻燃母粒
一、简介
名称：红磷阻燃母粒
型号：RPM-440
外观：红色圆柱颗粒
添加量：14-16%
环保标准：ROHS、无卤
阻燃级别：UL94V-0
适用范围：红色或黑色尼龙制品等
二、优点与优势
阻燃效率高，无卤环保，相容性好，添加量少，成本低，耐漏电起痕指数高，不迁移、不析出，阻燃可达到UL94V0级。

广泛使用于燃料滤网、燃料过滤器、储油槽、发动机气缸盖罩、汽车电器配件、电器产品接线柱、开关和电阻器等。

三、包装/储存
25KG/包，纸塑复合；按一般化学品运输，储存于干燥阴凉处，注意防潮，避免阳光直晒。

五、配比与性能指标。

阻燃材料的研究及应用综述

第１７期收稿日期：２０１９－０６－０５基金项目：２０１８年横向项目（２０１８Ｈ６５）作者简介：廖立敏（１９８１—），湖南祁阳人，硕士，副教授。

阻燃材料的研究及应用综述廖立敏，李建凤，黄　茜（内江师范学院化学化工学院，四川内江　６４１１００）摘要：对阻燃剂及应用、阻燃材料的种类、特点及应用现状和发展趋势进行了分析和综述，为新型阻燃材料的开发提供一定的参考。

阻燃剂、阻燃材料种类繁多，目前主要应用的有氢氧化镁阻燃材料、氢氧化铝阻燃材料、卤素阻燃材料、红磷阻燃材料、二氧化硅阻燃材料等，各种阻燃材料各具有优缺点。

新型廉价、燃烧过程无烟、无有毒有害气体产生、阻燃性能良好的阻燃剂及阻燃材料是未来的发展趋势。

关键词：阻燃；材料；阻燃剂中图分类号：ＴＱ３１４．２４＋８文献标识码：Ａ文章编号：１００８－０２１Ｘ（２０１９）１７－００８７－０２ＲｅｓｅａｒｃｈａｎｄＡｐｐｌｉｃａｔｉｏｎｏｆＦｌａｍｅＲｅｔａｒｄａｎｔＭａｔｅｒｉａｌｓＬｉａｏＬｉｍｉｎ，ＬｉＪｉａｎｆｅｎｇ，ＨｕａｎｇＸｉ（ＣｏｌｌｅｇｅｏｆＣｈｅｍｉｓｔｒｙａｎｄＣｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，ＮｅｉｊｉａｎｇＮｏｒｍａｌＵｎｉｖｅｒｓｉｔｙ，Ｎｅｉｊｉａｎｇ　６４１１００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｔｙｐｅｓ，ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ，ａｐｐｌｉｃａｔｉｏｎｓｔａｔｕｓａｎｄｄｅｖｅｌｏｐｍｅｎｔｔｒｅｎｄｏｆｆｌａｍｅｒｅｔａｒｄａｎｔｓａｎｄａｐｐｌｉｃａｔｉｏｎｓ，ｆｌａｍｅｒｅｔａｒｄａｎｔｍａｔｅｒｉａｌｓｗｅｒｅａｎａｌｙｚｅｄａｎｄｓｕｍｍａｒｉｚｅｄ，ｗｈｉｃｈｐｒｏｖｉｄｅｄａｒｅｆｅｒｅｎｃｅｆｏｒｔｈｅｄｅｖｅｌｏｐｍｅｎｔｏｆｎｅｗｆｌａｍｅｒｅｔａｒｄａｎｔｍａｔｅｒｉａｌｓ．Ｔｈｅｒｅａｒｅｍａｎｙｋｉｎｄｓｏｆｆｌａｍｅｒｅｔａｒｄａｎｔｓａｎｄｆｌａｍｅｒｅｔａｒｄａｎｔｍａｔｅｒｉａｌｓ．Ａｔｐｒｅｓｅｎｔ，ｔｈｅｒｅａｒｅｍａｉｎｌｙｍａｇｎｅｓｉｕｍｈｙｄｒｏｘｉｄｅｆｌａｍｅｒｅｔａｒｄａｎｔｍａｔｅｒｉａｌｓ，ａｌｕｍｉｎｕｍｈｙｄｒｏｘｉｄｅｆｌａｍｅｒｅｔａｒｄａｎｔｍａｔｅｒｉａｌｓ，ｈａｌｏｇｅｎｆｌａｍｅｒｅｔａｒｄａｎｔｍａｔｅｒｉａｌｓ，ｒｅｄｐｈｏｓｐｈｏｒｕｓｆｌａｍｅｒｅｔａｒｄａｎｔｍａｔｅｒｉａｌｓ，ｓｉｌｉｃａｆｌａｍｅｒｅｔａｒｄａｎｔｍａｔｅｒｉａｌｓ，ｅｔｃ．Ｆｌａｍｅｒｅｔａｒｄａｎｔｍａｔｅｒｉａｌｓｅａｃｈｈａｖｅａｄｖａｎｔａｇｅｓａｎｄｄｉｓａｄｖａｎｔａｇｅｓ．Ａｎｅｗｔｙｐｅｏｆｌｏｗ－ｃｏｓｔ，ｓｍｏｋｅ－ｆｒｅｅｃｏｍｂｕｓｔｉｏｎｐｒｏｃｅｓｓ，ｎｏｔｏｘｉｃａｎｄｈａｒｍｆｕｌｇａｓｅｓ，ｆｌａｍｅｒｅｔａｒｄａｎｔａｎｄｆｌａｍｅｒｅｔａｒｄａｎｔｍａｔｅｒｉａｌｓａｒｅｔｈｅｆｕｔｕｒｅｄｅｖｅｌｏｐｍｅｎｔｔｒｅｎｄ．Ｋｅｙｗｏｒｄｓ：ｆｌａｍｅｒｅｔａｒｄａｎｔ；ｍａｔｅｒｉａｌ；ｆｌａｍｅｒｅｔａｒｄａｎｔ阻燃材料应用广泛，尤其在高层建筑中阻燃材料对于防止或减轻火灾而导致的损失起到举足轻重的作用。

红磷作为阻燃协效剂在阻燃材料中的应用

红磷作为阻燃协效剂在阻燃材料中的应用作者：田稣奇来源：《科教导刊·电子版》2014年第24期摘要阻燃剂的协同效应理论是提高高分子材料阻燃效率的一种有效手段，已成为当前研究开发高效阻燃剂的主要指导理论之一。

其中，围绕磷展开的协效阻燃剂研究开发是当前阻燃剂开发领域的热点。

本文主要介绍了以红磷为阻燃协效剂，与纳米改性氢氧化铝以及在磷—氮协效阻燃剂中的协效阻燃作用，展望了阻燃剂未来的发展方向和前景。

关键词红磷阻燃材料阻燃协效剂磷—氮协效阻燃剂中图分类号：TQ314 文献标识码：A1绪论红磷作为阻燃剂，存在下述缺点：（1）红磷在空气中很容易吸收水分，生成H3PO4，H3PO3，H3PO2等物质，使制品表面被腐蚀而失去光泽和原有的性能，并慢慢向内层深化；（2）红磷与树脂的相容性差，不仅难以分散，也会导致合成材料的性能下降；（3）红磷长期与空气接触，在生成磷的含氧酸的同时，会放出剧毒的PH3气体，污染环境；（4）红磷易被冲击所引燃，干燥的红磷粉尘具有燃烧及爆炸危险；（5）红磷的深紫红色易使被阻燃的制品着色。

上述缺点严重限制了红磷的直接应用，所以对红磷做阻燃剂时进行改性至关重要。

阻燃剂的协同效应理论是提高高分子材料阻燃效率的一种有效手段。

围绕磷展开的协效阻燃剂研究开发室当前阻燃剂开发领域的热点。

2磷—氮协效阻燃剂的研究与应用磷-氮协效阻燃剂可以分为反应型和添加型两大类，目前使用的大部分磷—氮协效阻燃剂属于添加型，主要包括膨胀性阻燃剂、磷腈类阻燃剂、含氮氧杂膦菲类阻燃剂等。

（1）膨胀型阻燃剂是磷—氮协效阻燃剂品种最多、应用最广的一大类，它以P、N、C为核心元素，通过复配或化合按一定比例构成碳源（成炭剂）、酸源（脱水剂）和气源（膨胀剂）。

目前膨胀型阻燃剂中研究较活跃的是对传统的聚磷酸铵（APP）、三聚氰胺磷酸盐（MP）、三聚氰胺氰脲酸盐（MCA）等进行改性或复配处理以及合成新型含氮磷酸酯类等。

Xiao-PingHu等将APP与由三聚氯氰、氨水和二乙烯三胺合成的成炭剂CA复配组成新型膨胀体系，在PE中应用后，阻燃性能优良，如表1所示。

晨光化工红磷阻燃母料

包装、贮存和运输本品包装为聚丙烯编织袋，内包装为聚乙烯薄膜袋，每袋 25 公斤。阴凉干燥环境下贮存两年，按非危险品运输。
RPM 系列红磷母料产品具有阻燃效率高，添加操作方便、安全、无粉尘污染，热稳定性好等优点。与卤素阻燃剂（十溴二苯醚）相比，RPM 母料阻燃的热塑性塑料具有以下特点：
低密度高耐漏电痕迹指数（CTI 值）不起霜、不迁移、不腐蚀模具
物理性能下降少优异加工性能烟密度小
RPM 红磷母料于 1997 年通过了化工部主持的技术鉴定，1999 年获国家石油化工局科技进步三等奖，并已取得国家级高新技术产品证书。现具有 2000 吨/年的生产规模。
玻纤增强 HIPS、ABS PA6、PA66 3-8 12-16
PE、PP、玻纤增强 EPR、环氧树脂 PBT EVA 13-15 8-15* 5-8
* 对于聚烯烃塑料（PE、PP、EVA、EPR）要配合氢氧化铝或氢氧化镁使用。
使用方法
该母料在使用前一般不需要干燥，可直接与基体树脂及各种加工助剂混合。若在运输贮存期间不慎使母料受潮，则使用前应进行干燥处理。
主要性能
牌号外观赤磷量， % 着火点， ℃ 适用性添加量， % RPM425 紫红色颗粒 25 ≥320 PA6 15-20 RPM340B 紫红色颗粒 40 ≥320 RPM440 紫红色颗粒 40 ≥320 RPM440W RPM540B RPM650 RPM780 紫红色紫红色紫红色紫红色颗粒粉末颗粒颗粒 40 ≥320 PA66 16-20 40 ≥320 50 ≥320 80 ≥300
/p高效红磷阻燃剂母料
特点和用途晨光化工研究院，多年来一直致力于低烟、低毒、无卤化高效赤磷阻燃剂母料的研究，现已开发出 RPM 系列红磷阻燃剂母料产品，可应用于下列聚合物阻燃。 ● ● ● 工程塑料（PA6、PA66、PBT、PET、PC、MC 尼龙）通用塑料（PE、PP、EVA、EAA、EPR）热固性树脂（聚氨酯、环氧树脂、不饱和树脂）

磷系阻燃剂阻燃PBT复合材料的研究进展

磷系阻燃剂阻燃PBT复合材料的研究进展赵婉;何敏;张道海;秦舒浩;于杰【摘要】The inorganic phosphorus flame retardant agent (such as red phosphorus, phosphate)and organic phosphorus flame retardant agent (such as phosphonic acid salt, phosphate)were introduced,and the mechanism of the phosphorus flame retardant agent retardedpoly(butylene terephthalate)was expounded.Research progress of phosphorus flame retardant retarded poly(butylene terephthalate)has been reviewed in recent years.%介绍了无机磷系阻燃剂(如红磷、磷酸盐)和有机磷系阻燃剂(如次膦酸盐、磷酸酯)，并且阐述了这些磷系阻燃剂阻燃聚对苯二甲酸丁二醇酯的阻燃机理，综述了近几年来磷系阻燃剂阻燃聚对苯二甲酸丁二醇酯的研究进展。

【期刊名称】《现代塑料加工应用》【年(卷),期】2016(028)005【总页数】4页(P48-51)【关键词】无机磷系阻燃剂;有机磷系阻燃剂;聚对苯二甲酸丁二醇酯;复合材料;进展【作者】赵婉;何敏;张道海;秦舒浩;于杰【作者单位】贵州大学材料与冶金学院，贵州贵阳，550025; 国家复合改性聚合物材料工程技术研究中心，贵州贵阳，550014;贵州大学材料与冶金学院，贵州贵阳，550025; 国家复合改性聚合物材料工程技术研究中心，贵州贵阳，550014;贵州大学材料与冶金学院，贵州贵阳，550025; 国家复合改性聚合物材料工程技术研究中心，贵州贵阳，550014;贵州大学材料与冶金学院，贵州贵阳，550025; 国家复合改性聚合物材料工程技术研究中心，贵州贵阳，550014;贵州大学材料与冶金学院，贵州贵阳，550025; 国家复合改性聚合物材料工程技术研究中心，贵州贵阳，550014【正文语种】中文聚对苯二甲酸丁二醇酯(PBT)是半结晶热塑性聚合物，具有较高的机械强度、耐化学性和优良的易加工成型性等[1]，主要应用于电子电器、汽车工业和办公器械等领域。

环保型阻燃剂的研究开发新进展

应的作用。但红磷在空气中易氧化变质，易自燃，
进行改性并比较其改性效果，结果表明，用稀土
复合偶联剂改性氢氧化铝的效果最好，其活化指数由０升至９％以上，吸油值从０４１ｇｇ至上９．２ｉ降４０２７ｇｇ，说明氢氧化铝改性后表面已从亲水的．４０／强极性转为疏水的非极性，与聚合物的相容性明显改善。利用差热分析技术测定热初始分解温度发现，氢氧化铝改性后热初始分解温度显著提高，达
ＬｉｆｎＷｕＸｉｏｎＹｕａｇａｍｉｇ
（ｉｎｊｎｎｎｅｃｌｒｓａｃｎｔｕｅ，０７）Ｂｅｉｇｉｇｉｇｃｍｉａｅｅｒｈｉｓｔｔ１０６ｊａｈｉ０
ＡｂｔａｔＴｅｒｓａｃｎｅｅｏｍｅｔｎｗｐｏｒｓｆｅｖｒｎｎａ－ｉｎｌｌｓｉｓｆａｅｅａｄｎｓａｅｉｔｏｕｅｓｒｃ：ｈｅｅｒｈａｄｄｖｌｐｎｅｒｇｅｓｏｎｉｏｍｅｔｌｒｅｄｙｐａｔｍｒｔｒａｔｆｃｌｒｎｒｄｃｄ
释放速率、有效燃烧热、质量损失速率。当包覆
红磷用量为２％（５质量分数），ＡＢ复合材料能达时Ｓ到ＵＬ４一级阻燃要求。包覆红磷对ＡＢ复合材９Ｖ０Ｓ
中国人民武装警察部队学院王学宝等＿研究了６三聚氰胺包覆聚磷酸铵（Ｐ与季戊四醇（Ｅ）ＭＰ）ＰＲ阻燃环氧树脂的燃烧性能。通温热量分析初步探讨了

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

度测试。
着无卤阻燃配方中ＲＭ比例的增加，无卤阻燃复合Ｐ材料的拉伸性能呈现波动性变化，ＲＭ与ＭＨ配比Ｐ为１２时，材料的拉伸强度增至最大值２．ａ／２２ＭＰ；ＲＭ与ＭＨ配比为１１时，材料的断裂伸长率增至Ｐ／最大值５％，说明当ＲＭ与ＭＨ两者的质量分数总５Ｐ和保持不变，ＲＭ与ＭＨ配比在１２至１１时，无Ｐ／／卤阻燃材料拉伸性能最佳。
一
龙测试仪器公司。
１３试样制备．
ＨＰＩＳ在８０℃下热风干燥３ｈ后待用，将偶联剂与ＭＨ在１５ ℃ 下高速混合混合３ｎ待用，将００ｍｉＨＰ、热塑性弹性体、ＲＭ与偶联后的ＭＨ按表１ＩＳＰ中配方充分混合，经同向双螺杆挤出机挤出造粒，挤出机料筒温度为１０～２０ｏ６０Ｃ，机头温度为１５℃ 。９制出的粒料在９０℃ 下热风干燥３ｈ后，注塑成标准
ＡｂｔａｔＲｅ — ｈｓｈｒｓｍａｔｒａｃｎｇｅｉｍｙｒｘｄｒｓｄｔｒｐｒａｏｅ。ｅｓｒｃ：ｄｐｏｐｏｕｓｅｂｔｈａｄｍａｎｓｕｈｄｏｉｅｗｅｅｕｅｏｐｅａｅｈｌｇｎｆｅｒｆｍｅｒｔｒａｔｓｎｒｉＰｏｏｉｓＴｅｍｅｈｎｃｌｐｏｅｔｓｗｒｔｄｅｙｕｉｅｓｌｔｓｉｇｍａｌａｅａｄｎｙｅｇｓＨＩＳｃｍｐｓｅ．ｈｃａｉａｒｐｒｅｅｅｓｕｉｄｂｎｖｒａｅｔ — ｔｔｉｎｃｉｅａｄｔｅｆｍｅｒｔｒａｔｅｆｃｓｗｅｅｓｕｉｄｂａｓｏｏｉｏｔｌｖｒｃｌｂｒｉｇａｄＬＩＴｅｒ — ｈｎ．ｎｈａｅａｄｎｆｔｌｅｒｔｄｅｙｍｅｎｆｈｒｎａ — ｅｉａｕｎｎｎＯ．ｈｅｚｔｓｉｎｉａｅａｅｍｅｈｎｃｌｒｐｒｉｓａｄｔｅｆｍｅｒｔｒａｔｒｐｒｅｆｃｍｐｓｔｓｗｒｆｃｅｙｕｔｉｄｃｔｄｔｔｈｃａｉａｏｅｅｎｈａｅａｄｎｏｅｔｓｏｏｏｉｅｅａｅｔｄｂｓｈｔｐｔｌｐｉｅｔｅｒｔｒｃｉｎｏＭｎｈａｉｆａｔｆＲＰａｄＭＨｅｈｏｃｎｒｔｎｏｙｅｇｓｉａｅａｄｎａｈａ．ｏｏｗｈｎｔｅｃｎｅｔｉｆｓｎｒｉｔｆｍｅｒｔｒａｔｗｓｔｅｓｍｅａｏｃｌＫｅｗｏｄ：Ｒｄｐｏｐｏｕｓｅｂｔｈ；ＭａｎｓｍｄｏｉｅＨｉｈＩａｔＰｌｓｙｅｅＳｎｒｉ— ｙｒｓｅ — ｈｓｈｒｓＭａｔｒａｃｇｅｉｕＨｙｒｘｄ；ｇｍｐｃｏｙｔｒｎ；ｙｅｇｓｔｌｍｅＲｔｒａｔｉＦａｅａｄｎｃ
塑
料
工
业
司；微机控制电子万能试验机：Ｗｄ１Ｃ，上海华Ｗ一０
材料的氧指数由２．０增至２．７Ｐ与ＭＨ的配Ｏ１２８，ＲＭ比小于１２时，增幅尤为明显，但无卤阻燃配方中如／果不含ＭＨ，材料氧指数减小至２．１２３。另通过水平
垂直燃烧实验测得，ＲＭ与ＭＨ配比小于１１时，Ｐ／
材料均为达到垂直燃烧级别；ＲＭ与ＭＨ配比为１１Ｐ／时，材料达到Ｖ１级；ＲＭ与ＭＨ配比大于１１时， ’ Ｐ／材料达到Ｖ（级，说明ＲＭ的阻燃效果好于ＭＨ，－）Ｐ
２．ＧｕｚｏｕｕｔＭａｅａｓＬｄ，Ｇｕｙｎ５０１ｉｈｕｋｍｋａｔｒｔ．ｉｌｉａｇ５０４，Ｃｈｎ；ｉａ３Ｇｕｚｏｈｎｙｎｅｒｇｎｅｔｎｏ．ｉｈｕＺｅｇｅＥｎｅｉ＆ＩｖｓｍｅｔＣ．，Ｌｄ，Ｇｕｙｎ５０５，ｎｔ．ｉａｇ５００Ｃｈｎ；ｉａ
过研究，但使用单一无卤阻燃剂的材料很难达到使用要求 … ，关于ＲＭ与ＭＨ协效阻燃的研究较Ｐ少Ｊ，更缺少有关ＲＭ与ＭＰＨ配比对复合材料性
能影响的研究。本文采用ＨＰ、ＲＭ、ＭＨ、热塑性ＩＳＰ
（Ｈ：５００目，白色粉末，济南博盈阻燃材料有Ｍ）０
（．ＳｈｏｏｔｒｌＳｉｎｅａｄＭｅｌｒｉｌｎｉｅｒｇｕｚｏｎｖｒｉ，Ｇｉｎ５０３ｈｎ；１ｃｏｌｆｅａｓｃｅｃｎｔｌｇｃｇｅｉ，ＧｉｕＵｉｓｙｕｙｇ５００，ＣｉＭａｉａｕａＥｎｎｈｅｔａａ
４ＮｔｎｎｉｅｒｇＲｓａｈＣｎｅｆｒｏｐｕｄｎｎｏｉｃｔｎｏｏｍｒａｒｓｕａｇ５０１５ｈａ．ａｉａＥｇｅｎｅｅｒｅｔｍｏｎｉｇａｄＭｄｆａｏｆｌｅｃＭｔａ，Ｇｉ５０４，Ｃｉ）ｏｌｎｉｃｒｏＣｉｉＰｙｉｅｌｉｙｎｎ
检测试样。
表１阻燃高抗冲击强度聚苯乙烯配方
Ｔｂ１Ｈｉｈｉａｔｓｒｎｔａｅｒａｔｐｌｓｒｎａｇ —ｍｐｃｔｅｇｈｆｍｅｒｔｄｎｏｙｔｅｅｌａｙｆｒｌｔｎｏｍｕａｉｏ
１４性能测试．
图２是无卤阻燃复合材料的拉伸性能与原料中
ＲＭ与ＭＨ的配比变化关系图。从图２可看出，随Ｐ
水平一垂直燃烧测定：按Ｇ／４８２０ＢＴ２０－０８进行测试；氧指数测定：按Ｇ／４６２０９进行测ＢＴ２０．＿２０试；拉伸性能测定：按Ｇ／００２０６进行拉伸ＢＴ１４．—２０强度与断裂伸长率测试；弯曲性能测定：按Ｇ／ＢＴ９４－２０３１０８进行弯曲强度与弯曲模量测试；抗冲性能测定：按Ｇ／８３２０ＢＴ１４－０８进行悬臂梁缺口冲击强
熊科美机械有限公司；同向双螺杆混炼挤出造粒机：Ｔ－０Ｅ４，南京瑞亚高聚物制备有限公司；注塑机：Ｃ一Ｊ
１实验部分
１１主要原料．
８，震德塑料机械有限公司；水平一垂直燃烧仪：０Ｓ５０，广州信禾电子设备有限公司；氧指数测定Ｈ３０仪：Ｊ－，南京市江宁区分析仪器厂；液晶式摆锤冲Ｆ３
第３９卷第７期２１年７月０１
塑料工业
ＣＨＩＬＴＣＮＤＵＴＲＮＡＰＡＳＩＳＩＳＹ・３・４
红磷母粒与氢氧化镁协效阻燃高抗冲击强度聚苯乙烯研究水
何敏，徐定红。，粟多文，张家宝，薛斌
（．贵州大学材料与冶金学院，贵州贵阳５００；２１５０３．贵州凯科特材料有限公司，贵州贵阳５０１；３５０４．贵州正业工程技术投资有限公司，贵州贵阳５００；４国家复合改性聚合物材料工程技术研究中心，贵州贵阳５０１）５０５．５０４摘要：采用红磷母粒与氢氧化镁协效阻燃制备无卤高抗冲聚苯乙烯复合材料。利用万能试验机测试复合材料的力学性能，利用水平一直燃烧仪与氧指数测定仪测试复合材料的阻燃性能。结果表明，在协效阻燃剂添加分数相同垂
ＲｅｅｒｈＯＭｎＨｙｅｇｓｉａｅＲｅａｄｎＰＳｓａｃｆＲＰａｄＭＳｎｒｉｔＦｌｍｔｒａｔＨＩｃ
ＨＥＭｉ，ＸＵＤｉｇｈｎ，Ｓｕ — ｎｎｎ－ｏｇＵＤｏｗｅ，ＺＨＡＮＧＪａｂｏｉ— ａ，ＸＵＥＢｎｉ
击试验机：ＺＣ４Ｂ－Ｂ，深圳市新三思计量技术有限公
高抗冲聚苯乙烯（ＩＳ：Ｐ－，白色粒料，ＨＰ）Ｈ８８熔体质量流动速率约为５Ｏｓ１ｍｎ．／０ｉ，镇江奇美有限
科技人员服务企业行动项目（０９Ｊ２０３，贵州省科技计划，黔科合带帽字（０００５号，贵阳市双２２０ＧＦ０２）２１）５００工程项目资助作者简介：何敏，１６９６年生，副教授，主要从事聚合物材料研究。ｈｍｉ８１６．ｏｅｎ５＠１３ｃｍ
并且两者具有协同阻燃效应。２２Ｉ．Ｍ与ＭＨ配比对复合材料拉伸性能的影响
图２材料拉伸性能随ＲＭ与ＭＨ的配比变化关系Ｐ
Ｆｇ２ＣｈｎｅｔｎｆｔｎｉｒｐｒｅｆｔｒｌｉａｇｅｄｏｓｌｐｏｅｔｓｏｅｉｓｒｅｅｉｍａａＯｔＭｎｌｗｉＲＰａｄＭＨａｉｈｒｔｏ
