德力西新程序CDJ1系列数字式电机软起动器使用说明
3、功能码模式下的操作方法
监视模式下，按“MODE”键进入功能码模式。首先显示功能码号“P0XX”，按“ENTER”键调出当前功能码参数值，按“>>”，“<<”键移位到要修改的位数，按“△”，“▽”键增大或减小当前位。设定完成后，若要保存，请按“ENTER”键，若要放弃，请按“MODE”键。
注意:当P029（参数保护）中开启参数保护功能后，不能修改参数。
通电运行
试车
试车的主要目的是让用户确认电机转向和传动是否正常
（1）请确认所有连线可靠连接，主电接线相序正确；
（2）控制电源上电，键盘显示“READY”；
（3）根据现场电机负载情况，合理调整软起动器功能码参数，使电机达到最佳起动力矩；
（4）按RUN键起动软起动器运行，同时观察电机转动方向是否符合要求，如有异常可按STOP键停车，如电机不转可提高起始电压值，增加起动力矩。
P007
中间电压
P000～70%
1%
50%
所有模式有效
下图给出常用的外接按钮的三线接法：
下图为两线式接法：
(7) 接地端子1、13
请将有效的大地线就近接于该端子，并请使用多芯电缆线。
4.主回路连接
软起动器有九个接线端，通过空气开关接入L1、L2、L3（无相序要求）。外壳必须牢固接地，U、V、W为输出端与电机连接，并与接触器的出线端连接，R、S、T接旁路接触器进线端。经试运转后，可通过换接L1、L2、L3任两端或换接U、V、W任两端改变电机转向。
用户提醒
1、不允许将输入端子（L1、L2、L3）接到输出端子（U、V、W）。
2、不允许在输出端（U、V、W）线接电容，否则会损坏起动器。
3、使用旁路接触器时，起动回路相序应与旁路回路相序一致，否则旁路切换时将发生相间短路，使设备损坏甚至发生火灾。
五、软起动器的工作原理
CDJ1系列电机软起动器的主电路采用六个晶闸管反并联后串接于交流电动机的定子回路上。利用晶闸管的电子开关作用，通过微处理器控制其触发角的变化来改变晶闸管导通角，由此来改变电动机输入电压大小，以达到控制电动机的软起目的。当起动完成后，软起动器输出达到额定电压。这时控制三相旁路接触器KM吸合，将电动机投入电网运行。
【使用类别】AC-53b
提醒用户
如长途运输软起动器，在使用前，请用户仔细检查主电路、控制电路接线螺丝有无松动须紧固。
CDJ1-S型75kW以下壁挂式，需用户自配断路器。
一、概述
CDJ1系列软起动器是三相鼠笼式电动机起动、运行电子智能型新产品，是二十一世纪国家推荐使用新产品并与国际惯例接轨高科技项目，它成功地解决了交流电动机起动时造成的较大起动电流对供电电压质量的影响和供电线路电耗增大以及对机械设备冲击等问题。
12
外部端子信号公共端 COM
数字输入公共端
3.控制端子的连接与使用说明
1、端子接线注意事项
请使用多芯屏蔽电缆或绞合线连接控制端子。使用屏蔽电缆时，电缆屏蔽层的近端（靠近软起动器的一端）应连接到软起动器的接地端子PE。布线时控制电缆应充分远离主电路和强电线路（包括电源线、电机线、继电器线、接触器线等）20cm以上，并避免并行放置，建议采用垂直布线，以防止由于干扰造成软起动器误动作。
a）监视模式下的显示内容有：
“READY”：准备好；
“DELAY”：起动延时中；
“START”：起动过程中；
“RUN” ：旁路运行中；
“STOP” ：停车过程中；
“ERR-X”：故障显示；
“平均电流显示”；
“A相电流显示”；
“B相电流显示”；
“C相电流显示”；
b）功能码模式
“P0XX” ：功能码号；
9、维修设备时，必须断开进线电源。
使用及环境条件
【进线电源】交流380V 50Hz±10%
【适用电机】鼠笼式三相异步电动机
【起动频度】每小时不超过12次
【使用湿度】90%无霜结
【使用温度】-30℃～+55℃
【使用场所】室内无腐蚀性气体无导电尘埃且通风良好
【振动标准】海拔在3000米以下，振动力装置0.5G以下
CDJ1系列软起动控制器覆盖17kW-500kW电机，广泛应用于石油、冶金、石化、建筑、矿山、环保等所有工业领域的电机传动设备，是传统星、三角起动、电抗器起动、自耦减压起动柜最理想的更新换代产品。
典型应用简介如下：
■水泵--利用控制功能，在起动和停止时，减少液流冲击所产生的泵流水锤现象，节省了系统维修费用；
1：离心泵
2：风机
3：压缩机(活塞式)
4：压缩机(离心式)
5：运输机
6：搅拌机
7：球磨机
8：破碎机
9：水泵
1
0
P005
控制方式
0:键盘
1:外控
2:键盘+外控
3:PC
4:键盘+PC
5:外控+PC
6:三种都起作用
7:锁定运行
1
0
请根据实际工况选择
P006
起动维持时间
0～20S
1S
0S
所有模式有效
重载模式下为冲击电压时间
■风机--利用软起动器取代旧的传统起动器，减少皮带磨损和机械冲击，节省了维修费用；
■压缩机--利用限流或电压斜坡起动，实现了平滑起动，减少电动机发热，延长使用寿命；
■破碎机--利用堵转和快速保护，避免机械故障或阻塞造成电动机过热而烧毁；
■输送机械--利用软起动和预置低速运行，实现平滑的、渐进的起动过程，避免产品移位和液体溢出。
“XXXX” ：功能码参数值；
监视模式和功能码模式可随时通过“MODE”键切换。
2、监视模式下的操作方法
a）软起动器正常上电，开机检测正常后，数码管显示“READY”,表示准备好；
b）在确保正确接线及相序正确的情况下，按“RUN”键，如果设置有延时功能的话，显示“DELAY”；如果没有延时或延时时间结束后，显示“START”，软起动器起动过程中，显示约1秒后，自动切换为显示平均电流；
CDJ1系列全数字软起动控制器正是以先进的十六位单片机为核心控制大功率晶闸管组件，具有电压斜坡起动、限流起动、重载起动、全压起动、软停止等多种功能，参数均可根据负载自行设定，并具有过流、过载、缺相等多种保护。软起动对各项参数实施循环检测进行最佳数据运算，输出触发脉冲，调整可控硅输出电压，降压限流实现对电动机软起动，并在运行中始终处于最佳运行，监控状态。为避免能量损耗，运行时接触器吸合旁路掉晶闸管组件。
(2)故障输出继电器Break端子4, 5
软起动器有故障时继电器动作，可通过参数设置为常开或常闭，触点容量AC 250V 5A。
(3)多功能继电器输出Chain端子6, 7
此触点可用于与其它控制设备连接，动作方式可通过参数设置选择。触点容量AC 250V 5A。
(4)复位输入RET端子8，12
外部复位端子RET与公共端子COM接通时，可解除故障状态。
■产品结构新颖、体积小、性能可靠、安装、操作使用简便。
■双电源隔离保证控制部分不受各种强电干扰。
二、购入检查
开箱后进行下述检查：
1）检查铭牌以确定供货是你所订购的产品
软起动器型号
三、安装
安装方向与空间
1）安装方向
为了冷却的目的，一定要将软起动器安装在垂直方向。
2）安装空间
为了保证良好的散热性，软起动器安装时应用足够的空间。
运行
（1）请根据现场电机负载情况，合理调整软起动器功能码参数；
（2）按面板RUN键，启动软起动器运行，电机平稳加速无电流突变说明参数设置合适，可用STOP键执行停机；
（3）若运行出现故障，按第八章查找故障原因；
（4）当软起动器用于一拖二时，停车时间必须设为0。
（5）软起动器运行后，可按“>>”键切换显示“平均电流”，“A相电流”，“B相电流”，“C相电流”；
(5)急停输入EMS端子9, 12
用于紧急停车的外部信号输入，可连接外部急停按钮，外接热继电器，保护回路常闭触点等。只有EMS与COM接通时软起动器才能运行，断开时2秒内停机。用户可通过参数设置屏蔽掉此功能。
(6)运行控制STOP,RUN,COM端子10，11，12
这三个端子用于外部控制时，输入运行、停车信号。使用前须设定控制方式为外控模式。外控模式下，当STOP-COM闭合，RUN-COM闭合时，软起动器处于运行状态，其它控制信号模式下，软起动器处于停车状态。
通过断路器接三相交流电源
U.V.W
软起动器输出端子
接三相异步电动机
R.S.T
外接旁路接触器专用端子
接旁路接触器
接地
1
接地端子
接地
13
控制电路
继
电
器
输
出
2
旁路接触器控制端子
Bypass
起动完毕后闭合
容量AC 220V 5A
3
4
故障继电器输出端子
Break
有故障时动作（方式可设定）
容量AC 220V 5A
CDJ1系列数字式电机软起动器
用户手册
2013年6月（第三版）
安全注意事项：
使用前请仔细阅读CDJ1安装说明书。如果不认真阅读有关说明，违反有关安全规定，有可能影响软起动器的正常使用。
安装前的准备
安装CDJ1请准备以下工具：螺丝刀、剥线钳、板钳等。
1、安装之前，请务必阅读“安全注意事项”。
2、只有专业技术人员允安装CDJ1。
四、基本接线图
CDJ1软起动器基本接线图
1.主回路
端子标记
端子名称
JDC系列软启动停止控制器使用说明(V2.0)
8
19
B 相反馈 0-5V
9
20
C 相反馈 0-5V
10
11 K2
12 G2
13 K1 G
14 G1 A1
15 P P
16 N N
单
双
17
硅 反
向 硅
18 并
19
20
图 4 C1、C3、C4、C5 触发类型
图 5 C2 触发类型
注意：
1．B、C 外形和 C8 全控型受端子数限制，不具备通信功能，也无法输出开关量联动控制，须要外部解决。 2．0-5V 信号如果是电流反馈，则对应主回路电流 0-1000A；如果是电压反馈，则对应 0-1000V。过载保护电流（或电压）值由 LtA 参数设定
该键在参数设定时用于位选；
⑥ 起点状态指示灯；
该灯亮表明还没有启动或软停止过程结束；
HAL
LAL
软停止过程示意图：
output
设定时间 td
HAL
LAL
outH outL
输出电压
终点设定
outH
起点设定
outL
t
输出电压
终点设定
起点设定
t
1
二、选型规则
系列号 JDC
外形
A B C
主控输出
C1 C2 C3 C4 C5 C7 C8
辅助 1
N J1 J5
辅助 2
N J1 J5
辅助 3
N R S
8A/220V 国产继电器开关模块；用于接通负载和过载断路保护 1A/220V 进口小型继电器开关模块；用于接通负载和过载断路保护 无输出
8A/220V 国产继电器开关模块；用于旁路可控硅降压回路全压运行 1A/220V 进口小型继电器开关模块；用于旁路可控硅降压回路全压运行 无通信接口
CMC-HX系列软起动器中文使用说明书
CMC-HX软起动器产品说明书CMC-HX中文说明书版本：1.02日期：2016.03.23安全注意事项(1)主回路电源得电后即存在危险电压。
(2)不允许将输入端(1L1、3L2、5L3)接到输出端(2T1、4T2、6T3)或(B1、B2、B3)。
(3)不允许软起动器输出端(2T1、4T2、6T3)和(B1、B2、B3)接补偿电容或压敏电阻。
(4)软起动器与变频器互为备用时，二者输出端要彼此隔离。
(5)不要试图修理损坏的器件，请与供货商联系。
(6)散热器的温度可能较高。
(7)严禁在软起动输出端反送电。
(8)软起动器在起动或停止状态时，输出侧都存在高压。
CMC-HX软起动器产品说明书前言感谢您使用西安西驰电气股份有限公司生产的CMC-HX电动机软起动器。
为了充分发挥软起动器的功能，请您按规程正确操作和使用，并确保操作者的安全，在使用前请详细阅读本《产品说明书》。
当您在使用中发现疑难问题而本产品说明书无法提供解答时，请与西安西驰电气股份有限公司或各地代理、经销商联系，我们将竭诚为您服务。
目录前言 (1)目录 (2)第一章CMC-HX软起动器的作用及特点 (4)1.1作用 (4)1.2特点 (4)第二章收货检查 (7)第三章使用条件及安装 (9)3.1使用条件 (9)3.2安装方向 (9)3.3安装空间 (9)3.4电路安装 (10)第四章电路连接 (11)4.1基本接线原理图 (11)4.2典型应用接线图 (11)4.3内三角接线方式 (12)4.4端子说明 (13)第五章显示及操作说明 (15)5.1按键功能说明 (15)5.2修改参数项操作流程 (16)第六章软起动器的控制模式 (18)6.1电流斜坡起动 (18)6.2电压指数曲线 (19)6.3电压线性曲线 (19)6.4电流指数曲线 (20)6.5电流线性曲线 (20)6.6突跳转矩软起动 (20)6.7自由停车 (21)6.8软停车/泵停车 (21)6.9制动刹车 (22)CMC-HX软起动器产品说明书第七章参数项及其说明 (23)7.1基本参数项 (23)7.2功能参数 (27)7.3显示记录参数项 (34)第八章故障检测与排除 (35)8.1故障代码表 (35)8.2故障记录 (36)8.3故障显示 (37)8.4故障清除 (37)第九章日常维护 (38)第十章通信说明 (39)10.1Modbus通讯 (39)10.2以太网通讯 (51)10.3GPRS通讯 (52)第十一章附表说明 (53)附表一：规格型号及附件选用 (53)附表二：软起标准接线规格型号及附件选用(以380V为例) (54)附表三：CMC-HX附件安装使用说明 (55)附表四：不同应用的基本设置(以下设置仅供参考) (56)附表五：软起动器外形及开孔尺寸(单位：mm以380V为例) (57)附表六：软起动器选型 (59)第一章CMC-HX软起动器的作用及特点CMC-HX软起动器一种新型智能化的异步电动机起动、保护装置。
德力西 CDV2s电动机断路器 使用说明书
CDV2sX-32旋钮式电动机断路器CDV2sX-32旋转式电动机断路器1-脱扣测试孔2-透明盖3-整定电流范围4-整定旋钮5-进线端6-顶辅助触头保护盖7-旋钮8-闭锁装置.1.16I>>TEST0.1-0.16A9-指示窗10-出线端11-螺钉拧紧扭矩12-额定绝缘电压Ui、 冲击耐受电压Uimp13-产品规格14-技术参数15-认证标识及符合标准CDV2sX-32CDV2sX-32表3 辅助触头基本参数名称型号额定绝缘电压U i V额定冲击耐受电压Uimp kV 约定自由空气发热电流Ith使用类别额定工作电压Ue V 额定工作电流Ie A 正装 辅助触头组25042.5AC-1524248 1.2511012300.5DC-13241480.3侧装 辅助触头组69066AC-15486110 4.5230 3.3380 2.2DC-132464852200.5产品附件辅助触头基本参数见表3,其他参数见表4。
表4 辅助触头其他参数与性能序号内容参数1外壳防护等级IP202配用熔断器型号gG 、RT36-003配用熔断器额定电流（A ）: 4: 104额定限制短路电流Iq(kA)15导线（导线/导电排）插入端子之前应剥掉绝缘长度（mm ）86导线（导线/导电排）截面积mm20.75~0.257允许夹入导体（导线/导电排）的最大根数28接线端紧固螺钉（或螺栓）大小M 3.59接线端紧固螺钉拧紧力矩（N·m ）1.2最大安装数量12AEV2s11AEV2s20ANV2s11ANV2s20AEV2s AUV2s断路器瞬时电磁脱扣动作特性应符合表7的规定。
表7瞬时脱扣特性序号试验电流起始状态规定时间预期结果10.8Ii冷态t≥0.2s不脱扣2 1.2Ii冷态t＜0.2s脱扣启动时间-电流特性曲线。
20 °C 时，设定电流倍数对应的平均动作时间时间(s)x 设定电流 (Ir)1从冷态开始，3 极2从冷态开始，2 极3从热态开始，3 极内部电气原理示意图23.845.331.589.5max13.513.517.49.49.418.437.4 ANV2s11, ANV2s20AUV2s,ASV2s断路器工作原理保护与协调短路电流小于或等于断路器的额定极限短路分断能力时，应由断路器承担保护；当短路电流大于断路器的额定极限分断能力时，则由熔断器或断路器进行保护。
德力西CDI-E系列变频器说明书
致用户书致用户书——现场安装运行注意事项尊敬的用户:感谢您选用德力西（杭州）变频器有限公司生产的E系列变频调速器，为了您能更好的使用本产品，请注意以下几点：1、变频器安装就位调试前,请对部件进行紧固处理,特别是导线部分连接螺栓,不紧固会造成连接处发热引起火灾。
2、安装现场设计要合理,要保持良好的通风环境。
3、变频器的进出电源线不能接反，接反后会导致变频器爆炸。
4、直接用变频器主回路通断电来控制电机启停,会造成变频器经常跳故障。
5、在选型时应根据实际负载功率大小（负载工作电流）来配置变频器,有重负载的情况时，选型可放大一至两个档位，选型太小会导致变频器跳过流或过载故障。
6、变频器防护等级为IP20，即：能防护直径12.5mm或更大的固体外来物体不能完全进入，没有防水保护。
7、对于存储时间超过半年以上的变频器，通电时应通过调压器缓慢提升电压供电，否则有触电爆炸的危险。
8、变频器到电机连线超过50米时，需增加交流输出电抗器，否则变频器和电机都有损坏的危险。
尊贵的用户，为了您所使用产品能够长期安全运行，应对产品认真仔细检查，定期进行停电清扫维护。
如果在检查过程中遇到困难，请来电来函告知我公司，我们的服务电话是：0571-********，我们将根据您所遇到的困难派专业技术人员前往现场，协助贵单位进行处理，确保产品的安全可靠运行。
目录目录前言 (IV)第一章安全运行及注意事项 (1)1.1 验收 (1)1.2 安全运行的注意事项 (2)第二章产品信息 (4)2.1 铭牌数据及命名规则 (4)2.2 技术规范 (5)2.3 产品列表 (9)2.4 外型及安装尺寸 (16)2.5 日常使用的保养与维护 (23)第三章变频器的安装及接线 (26)3.1安装地点及空间的选择 (26)3.2 外围设备和任选件的接线 (28)3.3 主回路的接线 (29)3.3.1 主回路接线图及其注意事项 (29)3.3.2 主回路输入侧的接线注意事项 (31)3.3.3 主回路输出侧的接线注意事项 (32)3.3.4 主回路配线及所需配套的外围设备参考下表 (34)3.4 控制电路的接线 (37)3.4.1 控制电路端子排列及接线图 (37)3.4.2 控制电路端子的功能 (40)3.4.3 控制回路接线说明 (41)3.5 接地 (45)第四章键盘操作与运行 (46)4.1 操作方式的选择 (46)4.2 试运行及检查 (46)4.2.1 试运行前的注意事项及检查 (46)4.2.2 试运行 (46)4.2.3 运行时的检查 (47)4.3 键盘的操作方法 (47)4.3.1 键盘按键及功能 (47)4.3.2 数据监视方式 (52)4.3.3 多功能键JOG的使用 (52)4.3.4 查看/给定参数的方法（用数字键盘） (53)4.4 功能码显示模式 (54)第五章功能参数表 (55)5.1 基本功能P0组 (56)5.2 电机控制参数P1组 (60)5.3 输入输出端子功能P2组 (62)I目录II 5.4 可编程功能P3组 (69)5.5 PID控制与通讯功能P4组 (76)5.6 键盘显示P5组 (78)5.7 故障显示与保护P6组 (81)5.8 用户功能定制P7组 (85)5.9 厂家功能P8组 (86)5.10 监视参数P9组 (86)第六章参数说明 (88)6.1 基本功能P0组 (88)6.2 电机控制参数P1组 (104)6.3 输入输出端子功能P2组 (116)6.4 可编程功能P3组 (138)6.5 PID控制与通讯功能P4组 (149)6.6 键盘显示P5组 (156)6.7 故障显示与保护控制P6组 (163)6.8 用户功能定制P7组 (170)6.9 厂家功能P8组 (171)6.10 监视参数P9组 (173)第七章常用功能及应用案例 (175)7.1 常用功能 (175)7.1.1 启停控制 (175)7.1.2 启动、停机方式 (177)7.1.3 加减速方式 (180)7.1.4 点动功能 (180)7.1.5 运行频率控制 (180)7.1.6 多段速功能 (182)7.1.7 简易PLC (182)7.1.8 定时功能 (183)7.1.9 定长功能 (184)7.1.10 计数功能 (185)7.1.11 距离控制功能 (186)7.1.12 简易内部继电器编程功能 (187)7.1.13 内部定时器功能 (190)7.1.14 内部运算模块功能 (191)7.1.15 PID功能 (194)7.1.16 摆频控制 (194)7.1.17 模拟量输入、输出使用 (196)7.1.18 数字量输入、输出使用 (197)7.1.19上位机通讯 (199)7.1.20参数辨识 (200)7.2 应用案例 (202)7.2.1双泵切换功能 (202)7.2.2恒压供水PID控制 (204)7.2.3 球磨机 (208)7.2.4 注塑机 (211)7.2.5本地/远程控制 (214)第八章 E系列变频器RS-485通信 (215)第九章故障排除 (223)9.1 变频器故障的诊断与排除措施 (223)9.2 电机故障的诊断和排除措施 (228)附录1 定期维护及检查方法 (229)附录2 选件选用指南 (231)A2.1 交流电抗器ACL (231)A2.2 直流电抗器DCL (232)A2.3 无线电噪声滤波器 (232)A2.4 远方操作键盘 (233)A2.5 能耗制动单元及能耗制动电阻 (233)附录3 E180-IO扩展卡 (237)附录4 E180编码器扩展卡 (239)附录5 RS485通讯扩展卡 (242)附录6 E180注塑机扩展卡 (243)附录7 E180-DP扩展卡 (244)附录8 E180-WSP扩展卡 (247)III前言感谢您选用德力西（杭州）变频器有限公司生产的E系列变频调速器。

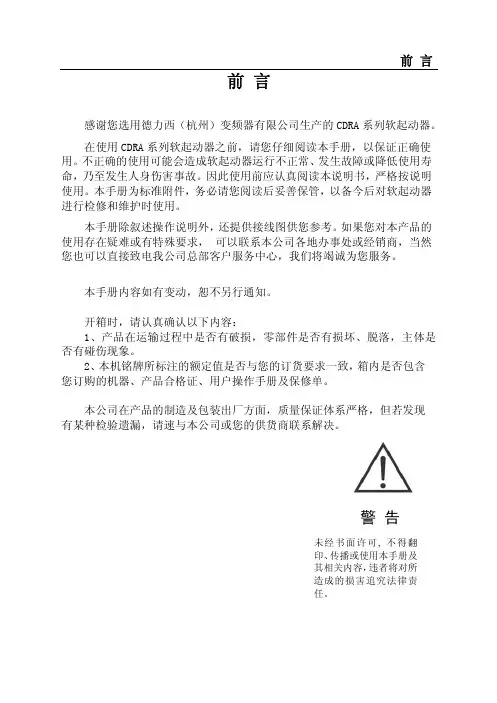

CDRA系列软启动说明书
