新型电脑液冷散热器的制作流程
疯狂改造电脑新自制液冷系统
疯狂改造电脑艰苦卓绝的电脑改造总算告一段落，给愿意看的人分享一下。

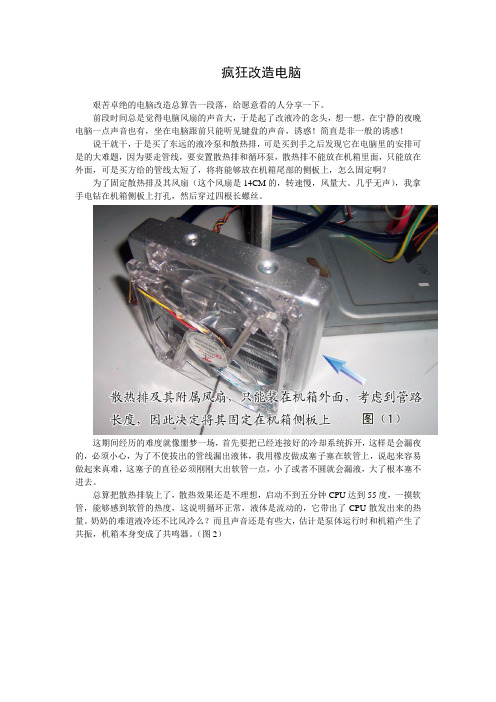

前段时间总是觉得电脑风扇的声音大，于是起了改液冷的念头，想一想，在宁静的夜晚电脑一点声音也有，坐在电脑跟前只能听见键盘的声音，诱惑！简直是非一般的诱惑！说干就干，于是买了东远的液冷泵和散热排，可是买到手之后发现它在电脑里的安排可是的大难题，因为要走管线，要安置散热排和循环泵，散热排不能放在机箱里面，只能放在外面，可是买方给的管线太短了，将将能够放在机箱尾部的侧板上，怎么固定啊？为了固定散热排及其风扇（这个风扇是14CM的，转速慢，风量大。
几乎无声），我拿手电钻在机箱侧板上打孔，然后穿过四根长螺丝。
这期间经历的难度就像噩梦一场，首先要把已经连接好的冷却系统拆开，这样是会漏夜的，必须小心，为了不使拔出的管线漏出液体，我用橡皮做成塞子塞在软管上，说起来容易做起来真难，这塞子的直径必须刚刚大出软管一点，小了或者不圆就会漏液，大了根本塞不进去。
总算把散热排装上了，散热效果还是不理想，启动不到五分钟CPU达到55度，一摸软管，能够感到软管的热度，这说明循环正常，液体是流动的，它带出了CPU散发出来的热量。
奶奶的难道液冷还不比风冷么？而且声音还是有些大，估计是泵体运行时和机箱产生了共振，机箱本身变成了共鸣器。
（图2）仔细检查，发现散热排的风扇是吸风式的，这种吸风式的效果肯定赶不上直吹，为什么会这样呢。
第二天上班，看见XX公司修车，那修车师傅掀开驾驶楼子的时候，我看见汽车的散热排就是吸风式的，我想做这个泵的人也是参照这种形式安装的，但是他有一点没有想到，那就是汽车跑起来的时候会从前面进风，这样就会将大量冷空气补充进来，但是电脑的水冷泵的散热排是静止的，不会主动补充冷空气！汽车的吸风方式虽然好，但用在电脑上显然不合适。
回到家中开始继续改装，改装过程中发现由于散热排紧贴在机箱侧板上，不论是吹风还是吸风都会影响散热，吸风没有进风口，吹风没有出风口，大量热量排不出去显然是影响散热排不散热的主要原因，于是想把散热排和机箱侧板之间留一段空间，怎么办呢，如果螺丝杆儿上有个垫柱，这样不就可以把散热排架空了么？可到哪里去招垫柱啊，没有垫柱咱自己造，我找来铅笔将铅笔锯下四个等长的小段，取出铅笔心，然后用细钻头一点点扩大铅笔杆留下的孔，直到能够刚好通过螺丝杆为止。
计算机主机冷却降温设备的制作流程

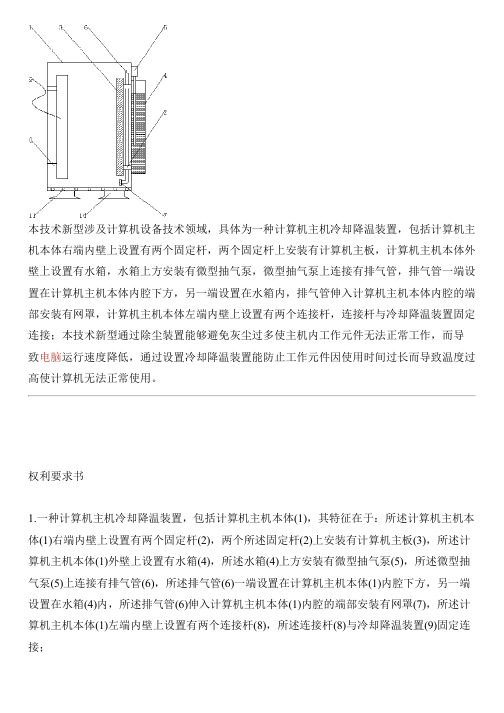

本技术新型涉及计算机设备技术领域，具体为一种计算机主机冷却降温装置，包括计算机主机本体右端内壁上设置有两个固定杆，两个固定杆上安装有计算机主板，计算机主机本体外壁上设置有水箱，水箱上方安装有微型抽气泵，微型抽气泵上连接有排气管，排气管一端设置在计算机主机本体内腔下方，另一端设置在水箱内，排气管伸入计算机主机本体内腔的端部安装有网罩，计算机主机本体左端内壁上设置有两个连接杆，连接杆与冷却降温装置固定连接；本技术新型通过除尘装置能够避免灰尘过多使主机内工作元件无法正常工作，而导致电脑运行速度降低，通过设置冷却降温装置能防止工作元件因使用时间过长而导致温度过高使计算机无法正常使用。
权利要求书1.一种计算机主机冷却降温装置，包括计算机主机本体(1)，其特征在于：所述计算机主机本体(1)右端内壁上设置有两个固定杆(2)，两个所述固定杆(2)上安装有计算机主板(3)，所述计算机主机本体(1)外壁上设置有水箱(4)，所述水箱(4)上方安装有微型抽气泵(5)，所述微型抽气泵(5)上连接有排气管(6)，所述排气管(6)一端设置在计算机主机本体(1)内腔下方，另一端设置在水箱(4)内，所述排气管(6)伸入计算机主机本体(1)内腔的端部安装有网罩(7)，所述计算机主机本体(1)左端内壁上设置有两个连接杆(8)，所述连接杆(8)与冷却降温装置(9)固定连接；所述冷却降温装置(9)包括降温板(91)，所述降温板(91)内设置有风扇固定板(92)，所述风扇固定板(92)上安装有降温风扇(93)，所述风扇固定板(92)设置在纵向连接杆(94)上，所述纵向连接杆(94)上端与第一移动滑块(95)相连，所述第一移动滑块(95)安装在水平光杆(96)上，所述纵向连接杆(94)下端与第二移动滑块(97)相连，所述第二移动滑块(97)与传动装置(10)连接，所述第二移动滑块(97)安装在另一水平光杆(96)上，所述风扇固定板(92)上连接有横向连接杆(98)，所述横向连接杆(98)左端与第三移动滑块(99)相连，所述第三移动滑块(99)安装在纵向光杆(910)上，所述横向连接杆(98)右端与第四移动滑块(911)相连，所述第四移动滑块(911)安装在另一纵向光杆(910)上，所述第四移动滑块(911)与另一个传动装置(10)连接，所述传动装置(10)包括传动皮带(101)，所述传动皮带(101)设置在传动转轴(102)上，所述传动转轴(102)与传动电机(103)主轴固定连接。
笔记本电脑的单体型水冷冷却设备的制作技术

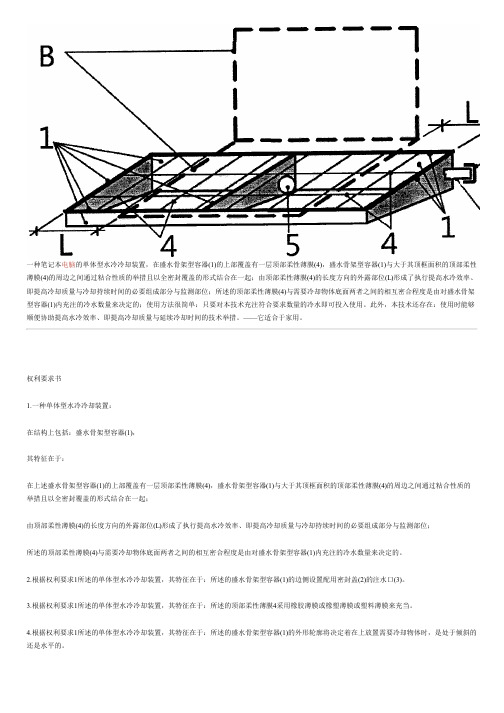

一种笔记本电脑的单体型水冷冷却装置，在盛水骨架型容器(1)的上部覆盖有一层顶部柔性薄膜(4)，盛水骨架型容器(1)与大于其顶框面积的顶部柔性薄膜(4)的周边之间通过粘合性质的举措且以全密封覆盖的形式结合在一起；由顶部柔性薄膜(4)的长度方向的外露部位(L)形成了执行提高水冷效率、即提高冷却质量与冷却持续时间的必要组成部分与监测部位；所述的顶部柔性薄膜(4)与需要冷却物体底面两者之间的相互密合程度是由对盛水骨架型容器(1)内充注的冷水数量来决定的；使用方法很简单：只要对本技术充注符合要求数量的冷水即可投入使用。
此外，本技术还存在：使用时能够顺便协助提高水冷效率、即提高冷却质量与延续冷却时间的技术举措。
——它适合于家用。
权利要求书1.一种单体型水冷冷却装置：在结构上包括：盛水骨架型容器(1)，其特征在于：在上述盛水骨架型容器(1)的上部覆盖有一层顶部柔性薄膜(4)，盛水骨架型容器(1)与大于其顶框面积的顶部柔性薄膜(4)的周边之间通过粘合性质的举措且以全密封覆盖的形式结合在一起；由顶部柔性薄膜(4)的长度方向的外露部位(L)形成了执行提高水冷效率、即提高冷却质量与冷却持续时间的必要组成部分与监测部位；所述的顶部柔性薄膜(4)与需要冷却物体底面两者之间的相互密合程度是由对盛水骨架型容器(1)内充注的冷水数量来决定的。
2.根据权利要求1所述的单体型水冷冷却装置，其特征在于：所述的盛水骨架型容器(1)的边侧设置配用密封盖(2)的注水口(3)。
3.根据权利要求1所述的单体型水冷冷却装置，其特征在于：所述的顶部柔性薄膜4采用橡胶薄膜或橡塑薄膜或塑料薄膜来充当。
4.根据权利要求1所述的单体型水冷冷却装置，其特征在于：所述的盛水骨架型容器(1)的外形轮廓将决定着在上放置需要冷却物体时，是处于倾斜的还是水平的。
技术说明书笔记本电脑的单体型水冷冷却装置技术领域本技术涉及水冷冷却装置，尤其是一种笔记本电脑的单体型水冷冷却装置。
新型便携式笔记本电脑散热设备的制作方法
本技术新型涉及计算机技术领域，具体涉及一种新型便携式笔记本电脑散热装置，包括第一壳体、第二壳体、空心圆柱、散热风扇、第一活动块、第一滑槽、第一连接块、第二活动块、第二滑槽、第二连接块、吸盘、支撑脚和转轴，本技术新型的第一壳体、第二壳体与空心圆柱的设计使本技术新型在不使用时能够把第一壳体和第二壳体旋转折叠在一起，节省了空间，使本技术新型的体积得到减小，解决了现有技术中笔记本散热装置体积较大，不方便携带的问题。
权利要求书1.一种新型便携式笔记本电脑散热装置，其特征在于：包括第一壳体(1)、第二壳体(2)、空心圆柱(3)、散热风扇(4)、第一活动块(5)、第一滑槽(6)、第一连接块(7)、第二活动块(8)、第二滑槽(9)、第二连接块(10)、吸盘(11)、支撑脚(12)和转轴(13)，所述第一壳体(1)的中心和所述第二壳体(2)的中心均套接在所述空心圆柱(3)的表面，所述第二壳体(2)设于所述第一壳体(1)的上方，所述空心圆柱(3)的内腔通过支架固定连接有散热风扇(4)，所述第一壳体(1)的左右两侧内腔均设有第一活动块(5)，所述第一活动块(5)的末端两侧设有第一连接块(7)，所述第一壳体(1)的左右两侧的上下内壁均水平设有第一滑槽(6)，所述第一连接块(7)与第一滑槽(6)滑动连接，所述第二壳体(2)的上下两侧内腔均设有第二活动块(8)，所述第二活动块(8)的末端两侧设有第二连接块(10)，所述第二壳体(2)的上下两侧的左右内壁均设有第二滑槽(9)，所述第二连接块(10)与第二滑槽(9)滑动连接，两组所述第一活动块(5)的外侧表面和两组所述第二活动块(8)的外侧表面均设有吸盘(11)，所述第一壳体(1)和第二壳体(2)的两端底面均通过转轴(13)竖直连接有支撑脚(12)。
2.根据权利要求1所述的新型便携式笔记本电脑散热装置，其特征在于：所述第一壳体(1)和空心圆柱(3)表面之间、所述第二壳体(2)和空心圆柱(3)表面之间均设有耐磨橡胶层。
自制笔记本散热器
自制笔记本散热器介绍笔记本电脑散热是一个非常重要的问题，如果散热不好会影响电脑的性能甚至导致电脑短命。
本文将介绍一种简单的方法来自制一个笔记本散热器，帮助解决笔记本散热问题。
材料准备•一个塑料网格（可以在市场上购买）•一个笔记本散热风扇（可以在市场上购买）•铝箔纸•一些胶水•一个小铁网制作步骤1.首先，我们需要将塑料网格和铝箔纸剪成同样的尺寸。
这个尺寸应该稍微大于你的笔记本电脑的尺寸，以确保可以很好地覆盖整个散热面积。
2.将胶水涂在铝箔纸上，并将其粘贴在塑料网格的一侧。
这将成为散热器的表面。
确保表面平整，没有皱折。
3.确保笔记本电脑关机并拔掉电源。
将自制散热器放置在笔记本电脑的散热孔上方，确保能完全覆盖住散热孔。
4.取出小铁网，并将其放置在散热器的顶部，紧贴散热器表面。
这将有助于均匀分布散热风扇的风力。
5.将散热风扇固定在笔记本散热孔的侧边。
确保风扇与散热孔对齐，并使用胶水或固定夹固定风扇。
6.将笔记本电脑开机，并观察散热效果。
你应该能感受到明显的冷风从散热孔处吹出，这表明自制散热器起到了作用。
注意事项•在使用自制散热器之前，请确保笔记本电脑关机并拔掉电源，以避免任何潜在的损坏。
•在使用自制散热器时，务必密切观察笔记本电脑的温度。
如果温度仍然过高，建议寻求专业维修帮助。
•请注意自制散热器的稳定性。
如果散热风扇不够牢固，可能会导致降温效果不佳或散热器脱落。
结论通过自制一个简单的笔记本散热器，我们可以改善笔记本电脑的散热问题，从而提高其性能和寿命。
但是请记住，这只是一个临时解决方案，如果你的笔记本电脑的散热问题比较严重，建议联系专业的售后服务人员进行维修。
自制笔记本水冷散热器步骤教程
自制笔记本水冷散热器步骤教程在夏天，笔记本电脑散热问题需要关注，发热过度很可能导致硬件烧坏，那电脑自带风扇散热不够快时候，我们可以自制散热器。
下面就详细说说这两种自制水冷散热器。
自制笔记本水冷散热器的两种方式：第一种就是在CPU和显卡上加水冷头：这种方法优点是操作比较简单，而且散热部位直接。
缺点就是水冷头处容易漏水，而且加装水冷头后厚度比较难控制，容易装不上原来的盖子……第二种方法则是杜绝漏水的担忧：直接在原散热管上焊接一根铜管(为什么强调一根，因为出入水口全在机器外，可以杜绝漏水)注：焊接材料可以使用热风枪和低温锡膏，不要把铜管焊接到CPU上去了!这种方法缺点就是弯管比较复杂……(你需要保持弯管中空状态下弯出如下形状，弯的时候可以在中空的空间中填一些沙子或者布) 补充：计算机硬件常见故障及其原因1.1 计算机自动重启在计算机运行中，自动重启的现象时有发生，造成这一问题的原因是多样化的。
但从硬件角度而言，主要可能由以下原因所致：1.1.1 内存问题所致内存问题是电脑的常见故障，若内存上的某个芯片受损，就对计算机的稳定运行造成极大影响。
特别是内存芯片受损，导致产生发热现象，就会造成部分功能的丧失，而出现计算机重启问题的发生。
1.1.2 CPU问题所致CPU是计算机的核心硬件，但当CPU的功能电路受到损坏之时，会出现散热不良等问题，这样一来，计算机在特殊功能的运行中，就会因无法承受运行请求而出现自动启动。
1.2 计算机死机计算机运行速度下降，甚至出现蓝屏死机的现象比较常见，有因计算机散热不佳，温度过高所致的原因，也有主板故障所致的因素所在。
因此，在计算机运行中，若出现计算机死机问题，应从以下几个方面查找原因：1.2.1 CPU散热不佳在计算机运行中，CPU散热不良、超频等情况的出现，都会造成计算机CPU产生较大的热量，一旦散热不畅或持续产生较大热量，就会造成计算机出现死机。
1.2.2 硬盘故障硬盘出现老化，或使用不当而导致坏道区和坏扇区出现问题，这都会对计算机的运行造成影响，形成死机现象。
新型电脑散热器的制作流程
本技术新型公开了一种新型电脑散热器，包括支撑板，所述支撑板的外侧均连接有折叠板，且支撑板的内部设置有散热仓，所述支撑板和折叠板的上表面均设置有U型散热片，所述U 型散热片的底端连接有二号螺栓，所述散热仓内部安装有微型马达，所述微型马达的输出端安装有扇叶，所述散热仓的内壁连接有蜂窝网，所述折叠板的底端靠近二号螺栓的前方安装有防滑垫，且折叠板的底端靠近二号螺栓的后方安装有支撑杆，所述支撑杆的内壁套接有伸缩杆，所述伸缩杆远离支撑杆的一端连接一号螺栓。
本技术新型通过折叠板，实现散热器的收纳，利用U型散热片和风扇的结合，将热量传达至支撑板，通过自然空气进行冷却，提高散热效率。
技术要求1.一种新型电脑散热器，包括支撑板（1），其特征在于：所述支撑板（1）的外侧均连接有折叠板（3），且支撑板（1）的内部设置有散热仓（14），所述支撑板（1）和折叠板（3）的上表面均设置有U型散热片（2），所述U型散热片（2）的底端连接有二号螺栓（12），所述散热仓（14）内部安装有微型马达（13），所述微型马达（13）的输出端安装有扇叶（5），所述散热仓（14）的内壁连接有蜂窝网（4），所述折叠板（3）的底端靠近二号螺栓（12）的前方安装有防滑垫（8），且折叠板（3）的底端靠近二号螺栓（12）的后方安装有支撑杆（9），所述支撑杆（9）的内壁套接有伸缩杆（10），所述伸缩杆（10）远离支撑杆（9）的一端连接一号螺栓（11）。
2.根据权利要求1所述的一种新型电脑散热器，其特征在于：所述支撑板（1）与折叠板（3）通过二号合页（7）转动连接，两个所述折叠板（3）沿支撑板（1）的竖向中轴线对称设置。
3.根据权利要求1所述的一种新型电脑散热器，其特征在于：所述支撑板（1）分为两部分，且支撑板（1）的两部分通过一号合页（6）转动连接。
4.根据权利要求1所述的一种新型电脑散热器，其特征在于：所述防滑垫（8）的材质为橡胶材质，且防滑垫（8）与折叠板（3）通过粘性胶水固定连接。
笔记本电脑散热器的制作流程
本技术新型公开了一种笔记本电脑散热器，包括底座、用于放置平板电脑的搁置板，所述底座与搁置板通过铰接件铰接；底座与搁置板之间设置有用于维持搁置板倾斜角度的支撑板，底座上设置有用于调节搁置板倾斜角度的沟槽，所述搁置板与底座铰接的一边设置有托板，托板上设置有若干定位槽，所述搁置板的边缘设置有若干挡板，所述的底座上开设有腔孔，所述腔孔内安装有散热风扇，所述散热风扇连接有电源线，所述电源线为USB接口。
本技术新型可收折，减少存放空间，便于携带、运输，并且底座和搁置板的板面是挖空的，增加空气的流通，有利于平板电脑的散热。
技术要求1.一种笔记本电脑散热器，包括底座（1）、用于放置平板电脑的搁置板（2），所述底座（1）与搁置板（2）通过铰接件（6）铰接；其特征在于，底座（1）与搁置板（2）之间设置有用于维持搁置板（2）倾斜角度的支撑板（3），底座（1）上设置有用于调节搁置板（2）倾斜角度的沟槽（11），其特征在于，所述搁置板（2）与底座（1）铰接的一边设置有托板（4），托板上设置有若干定位槽（41），所述搁置板（2）的边缘设置有若干挡板（5），所述的底座（1）上开设有腔孔（7），所述腔孔（7）内安装有散热风扇（71），所述散热风扇（71）连接有电源线（8），所述电源线（8）为USB接口。
2.根据权利要求1所述的笔记本电脑散热器，其特征在于，所述搁置板的两侧面和上端面均设置有伸缩孔（22），所述挡板为弯曲的面板，其根部嵌在伸缩孔内，其露在伸缩孔外的部分朝着搁置板的板面弯曲。
3.根据权利要求1所述的笔记本电脑散热器，其特征在于，所述搁置板的中部有横向的横板（21），所述支撑板的上端通过铰接件铰接在该横板上。
4.根据权利要求3所述的笔记本电脑散热器，其特征在于，所述底座的中部为竖向的竖板（10），竖板与所述横板相垂直；该竖板上设置有若干横向的齿形沟槽，所述支撑板的下端卡在齿形沟槽内。
5.根据权利要求1所述的笔记本电脑散热器，其特征在于，所述托板通过铰接件铰接在搁置板的下边缘，托板斜朝上的板面设置有若干用于抵住平板电脑底边的定位槽。
用于笔记本电脑的散热器的制作流程
本技术新型公开了一种用于笔记本电脑的散热器，包括架体、主风扇，还包括温度检测模块、中央处理模块和功率调整模块，所述温度检测模块一方面通过USB接口与笔记本电脑连接，另一方面连接所述中央处理模块，所述中央处理模块与所述功率调整模块信号连接，所述功率调整模块与所述主风扇电连接。
本技术新型能够自动调节主风扇、副风扇的转速，能够对笔记本电脑的侧面散热口进行降温，能够利用冷风对笔记本电脑进行降温，散热效果更好，节能，使用也更加方便。
技术要求1.一种用于笔记本电脑的散热器，包括架体、主风扇，其特征在于：还包括温度检测模块、中央处理模块和功率调整模块，所述温度检测模块一方面通过USB接口与笔记本电脑连接，另一方面连接所述中央处理模块，所述中央处理模块与所述功率调整模块信号连接，所述功率调整模块与所述主风扇电连接。
2.根据权利要求1所述的用于笔记本电脑的散热器，其特征在于：所述架体上还设有副风扇，该副风扇在笔记本电脑侧面散热口附近，风向侧向上于笔记本电脑的侧面散热口；所述副风扇与所述功率调整模块电连接。
3.根据权利要求2所述的用于笔记本电脑的散热器，其特征在于：散热器还包括制冷机、冷凝管，所述制冷机、冷凝管置于所述主风扇、副风扇的下方，所述制冷机与所述冷凝管连接，所述中央处理模块与所述制冷机信号连接。
4.根据权利要求1-3任一所述的用于笔记本电脑的散热器，其特征在于：所述架体的两侧设计延伸部。
5.根据权利要求1-3任一所述的用于笔记本电脑的散热器，其特征在于：所述架体的表面设有凹槽。
说明书一种用于笔记本电脑的散热器技术领域本技术新型涉及计算机设备技术领域，具体涉及一种用于笔记本电脑的散热器。
背景技术目前，随着笔记本的普及，市场上涌现了很多款式的笔记本电脑散热器。
由于笔记本电脑散热器不能够对电脑的侧部散热口进行散热，散热不彻底；也不能够调节风速。
针对以上问题，有必要研究一种结构简单、能耗低、能自主调节风速的笔记本电脑散热器。
冷板式液冷流程
冷板式液冷流程
冷板式液冷流程包括以下步骤：
1. 确定主要发热源，如CPU和内存等部件。
2. 针对这些发热源，设计液冷通道，包括水冷型热管散热器、液冷分配单元、液冷维护单元、液冷温控单元、自然冷却单元以及一次/二次冷却环路的管
路等。
3. 在液冷系统中，将CPU等大功耗部件与液冷冷板紧密接触，利用板内的
流体（如去离子水、乙二醇溶液、氟化液等）进行散热。
4. 流体作为绝缘介质，通过热传导将芯片的热量带走。
5. 其余部件（如硬盘、接口卡等）采用风冷散热系统。
6. 最终，通过液冷和气冷的结合，将服务器的热量有效带走。
以上步骤仅供参考，建议咨询专业人士获取更准确的信息。
