STM32_ISD1700语音模块
isd1700
delay_ms(50);
}
/**************************************************************************
* 函数原型: void ISD_Reset(void);
* 功 能: 复位
**************************************************************************/
/*
void ISD_PD(void){
ISD_SendData(PD);
ISD_SendData(0x00);
SBUF=RD_DevID();//读取芯片ID,----1760为0xa0
ClrInt();
ISD_WR_APC2(0xaf);
RdAPC();
}
/**************************************************************************
SS=0;
for(i=0;i<8;i++){
SCLK=0;
I_delay();
if(dat&0x01){
MOSI=1;
}
SCLK=1;
I_delay();
}
MOSI=0;
// SS=1;
return(dat);
}
/**************************************************************************
**************************************************************************/
基于stm32的语音模块isd1760程序

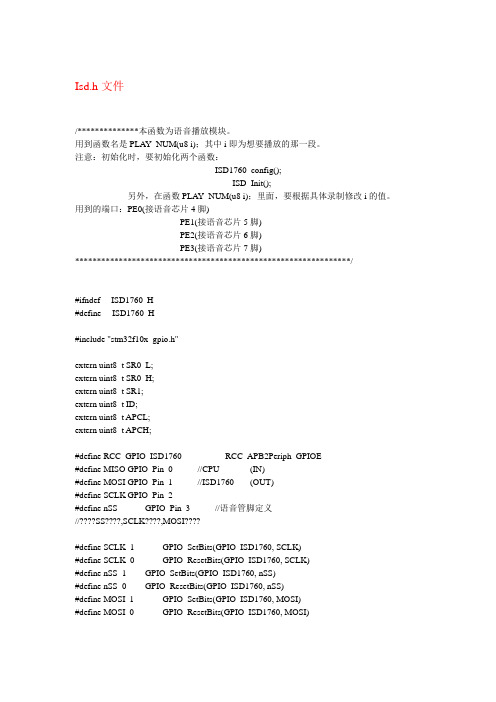

Isd.h文件/**************本函数为语音播放模块。
用到函数名是PLAY_NUM(u8 i)；其中i即为想要播放的那一段。
注意：初始化时，要初始化两个函数：ISD1760_config();ISD_Init();另外，在函数PLAY_NUM(u8 i)；里面，要根据具体录制修改i的值。
用到的端口：PE0(接语音芯片4脚)PE1(接语音芯片5脚)PE2(接语音芯片6脚)PE3(接语音芯片7脚)***************************************************************/#ifndef __ISD1760_H__#define __ISD1760_H__#include "stm32f10x_gpio.h"extern uint8_t SR0_L;extern uint8_t SR0_H;extern uint8_t SR1;extern uint8_t ID;extern uint8_t APCL;extern uint8_t APCH;#define RCC_GPIO_ISD1760 RCC_APB2Periph_GPIOE#define MISO GPIO_Pin_0 //CPU (IN)#define MOSI GPIO_Pin_1 //ISD1760 (OUT)#define SCLK GPIO_Pin_2#define nSS GPIO_Pin_3 //语音管脚定义//SS,SCLK,MOSI#define SCLK_1 GPIO_SetBits(GPIO_ISD1760, SCLK)#define SCLK_0 GPIO_ResetBits(GPIO_ISD1760, SCLK)#define nSS_1 GPIO_SetBits(GPIO_ISD1760, nSS)#define nSS_0 GPIO_ResetBits(GPIO_ISD1760, nSS)#define MOSI_1 GPIO_SetBits(GPIO_ISD1760, MOSI)#define MOSI_0 GPIO_ResetBits(GPIO_ISD1760, MOSI)//#define PU 0x01 //Power up#define STOP 0x02 //#define RESET 0x03 //??#define CLI_INT 0x04 //EOM?#define RD_STATUS 0x05 //#define RD_PLAY_PTR 0x06 //#define PD 0x07 //Power down ??#define RD_REC_PTR 0x08 //#define DEVID 0x09 //ID#define PLAY 0x40 //#define REC 0x41 //#define ERASE 0x42 //#define G_ERASE 0x43 //#define RD_APC 0x44 //APC???;APC--?????????#define WR_APC1 0x45 //?<D11:D0>APC1???,??VOL#define WR_APC2 0x65 //?<D11:D0>APC2???,??<D2:D0>#define WR_NVCFG 0x46 //?APCNVCFG;??#define LD_NVCFG 0x47 //?NVCFGAPC#define FWD 0x48 //#define CHK_MEM 0x49 //#define EXTCLK 0x4A //#define SET_PLAY 0x80 //?<S10:S0>,??<E10:E0>?EOM#define SET_REC 0x81 //?<S10:S0>,??<E10:E0>#define SET_ERASE 0x82 //??<S10:S0>?<E10:E0>#define NOP _nop_()void delayus(void); //15usvoid Delay(uint16_t z ); //??:??MS,ZMS?uint8_t SPISendData(uint8_t BUF_ISD); //??: SPI()???void RdStatus(void); //??:void ClrInt(void); //??:void ISD_WR_NVCFG(void); //??:void ISD_WR_APC2(void); //??: ??APC2void RdAPC(void); //??: ??APCvoid ISD_Init(void); //??:void ISD_CHK_MEM(void); //??:void ISD_Reset(void); //??: ??void ISD_Stop(void); //??: ??void ISD_PU(void); //??: ??void ISD_PD(void); //??: ??uint8_t RD_DevID(void); //??: ??ID//void GetToneAdd(uint8_t cNum,uint16_t * ipStartAdd,uint16_t * ipEndAdd);//??: void ISD_PLAY(void); //??:void ISD_FWD(void);void SetREC(uint8_t cNum); //??: void Erase_All(void); //??: void ISD1760_config(void);void PLAY_NUM(u8 i);#endifIsd.c文件#include "isd.h"#include "delay.h"#define GPIO_ISD1760 GPIOEuint8_t SR0_L;uint8_t SR0_H;uint8_t SR1;uint8_t ID;uint8_t APCL;uint8_t APCH;void delayus(void){u8 i=2;while(i--);}void Delay(uint16_t z){uint16_t x,y;for(x=z;x>0;x--) //7usfor(y=185;y>0;y--);}uint8_t SPISendData(uint8_t BUF_ISD) {uint8_t i;uint8_t dat = BUF_ISD;SCLK_1;nSS_0;for(i=0;i<8;i++) //8{SCLK_0;; //0--1,?(CPU)--?(ISD)delayus(); //SPIif(dat&0x01) //{MOSI_1; //1700 ??}else{MOSI_0;}dat>>=1;if(GPIO_ReadInputDataBit(GPIO_ISD1760, MISO)){dat|=0x80;}SCLK_1;; //delayus();;}MOSI_0;// nSS=1;return(dat);}void RdStatus(void){nSS_0;SPISendData(RD_STA TUS);SPISendData(0x00);SPISendData(0x00);nSS_1;Delay(10); //??10msnSS_0;SR0_L =SPISendData(RD_STATUS);SR0_H =SPISendData(0x00);SR1 =SPISendData(0x00);nSS_1;Delay(10);}void ClrInt(void){nSS_0;SPISendData(CLI_INT); //EOM?SPISendData(0x00);nSS_1;Delay(10);}void ISD_WR_NVCFG(void){nSS_0;SPISendData(WR_NVCFG); //?APCNVCFG;??SPISendData(0x00);nSS_1;Delay(10);}void ISD_WR_APC2(void){nSS_0;SPISendData(WR_APC2); //?<D11:D0>APC2???,??<D2:D0>SPISendData(0x70); //0xa8,0xaf,0xa0?SPISendData(0x0c); //0c//D11=1,?SETPLAY,EOMSET_PLAY,EOM nSS_1;Delay(10);ISD_WR_NVCFG(); //}void RdAPC(void){nSS_0;SPISendData(RD_APC); //APC???SPISendData(0x00);SPISendData(0x00);SPISendData(0x00);nSS_1;Delay(10); //??10msSR0_L = SPISendData(RD_APC);SR0_H = SPISendData(0x00);APCL = SPISendData(0x00);APCH = SPISendData(0x00);nSS_1;Delay(10);}void ISD_Init(void){ISD_Reset(); //??: ??do{ISD_PU(); //??: ??RdStatus(); //??:}while((SR0_L&0x01)||(!(SR1&0x01))); //if(SR0_L^0==1){system Err}<CMD_Err==1>ClrInt(); //??:ISD_WR_APC2(); //??: ??APC2RdAPC(); //??: ??APC}void ISD_CHK_MEM(void){nSS_0;SPISendData(CHK_MEM); //SPISendData(0x00);nSS_1;Delay(10);}void ISD_Reset(void){nSS_0;SPISendData(RESET); //??SPISendData(0x00);nSS_1;Delay(50);}void ISD_Stop(void){nSS_0;SPISendData(STOP); //SPISendData(0x00);nSS_1;Delay(50);}void ISD_PU(void){nSS_0;SPISendData(PU); //Power upSPISendData(0x00);nSS_1;Delay(50);}void ISD_PD(void){nSS_0;SPISendData(PD); //Power down ??SPISendData(0x00);nSS_1;Delay(10);}uint8_t RD_DevID(void){nSS_0;SPISendData(DEVID); //IDSPISendData(0x00);SPISendData(0x00);nSS_1;Delay(10); //??10msSR0_L = SPISendData(DEVID);SR0_H = SPISendData(0x00);ID = SPISendData(0x00);nSS_1;Delay(10);return(ID);}void ISD_PLAY(void){do{RdStatus(); //??:}while((SR0_L&0x01)||(!(SR1&0x01))); //if(SR0_L^0==1){system Err}<CMD_Err==1> ClrInt(); //??:nSS_0;SPISendData(PLAY); //从当前位置播放SPISendData(0x00);nSS_1;Delay(10); //??10msdo{RdStatus(); //??:}while((SR0_L&0x01)||((SR1&0x04))); // 0x04? if(SR0_L^0==1){system Err}<CMD_Err==1>}void ISD_FWD(void){do{RdStatus(); //??:}while((SR0_L&0x01)||(!(SR1&0x01))); //if(SR0_L^0==1){system Err}<CMD_Err==1> ClrInt(); //??:nSS_0;SPISendData(FWD); //跳到下一地址处SPISendData(0x00);nSS_1;Delay(10); //??10msdo{RdStatus(); //??:}while((SR0_L&0x01)||((SR1&0x04)));}void Erase_All(void){nSS_0;SPISendData(G_ERASE); //SPISendData(0x00);nSS_1;Delay(10); //??10ms}void ISD1760_config(void) //??IO{GPIO_InitTypeDef GPIO_InitStructure; //,????(???)RCC_APB2PeriphClockCmd(RCC_GPIO_ISD1760,ENABLE); //??GPIO??GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3; //??GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_Init(GPIOE, &GPIO_InitStructure);RCC_APB2PeriphClockCmd(RCC_GPIO_ISD1760,ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; //?? GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //?? GPIO_Init(GPIOE, &GPIO_InitStructure);/*GPIO?*/}void PLAY_NUM(u8 i){i = i+2;// ISD_PLAY();// delay_ms(100);while(i){ ISD_FWD(); //地址下移一段delay_ms(100);i--;}ISD_PLAY(); //播放当前地址那段delay_ms(100);ISD_Reset(); //复位，如果不复位，会记住上一次的语音地址。
基于ISD1700语音控制芯片的低成本公交车自动报站电路设计
（ ｃ ｈ ａ ｐ ｔ ｅ ｒ １ １ ） Ａ ｄ ｄｉ ｓ ｏ ｎ — Ｗ ｅ ｓ １ ｅ Ｙ ｐ ｕ ｂ ．
单 片机判断接受信号的高低 电压 并发 出指
Ｃ Ｏ ． ｉ ｎ ｃ ． １ ９ ９ ７ ：功 率 放 大 ２ ２ — ２ ６
进行相 应的语音报站 ，并进行液 晶显示 ，检
Ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ Ｃ ｏ ｍｐ ｏ ｎ ｅ ｎ ｔ・ 电子元器件

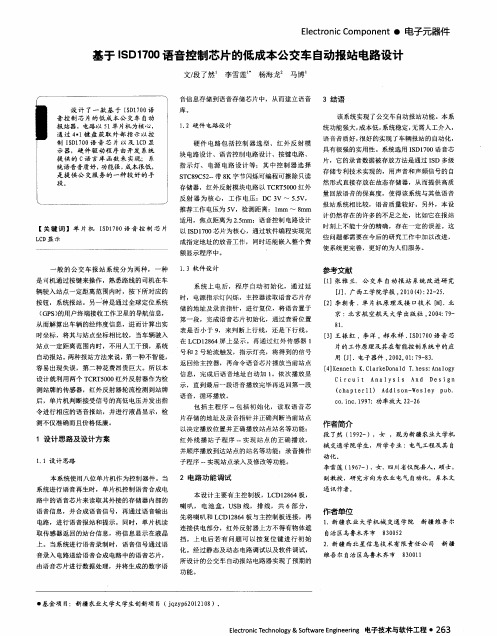

基于 Ｉ Ｓ Ｄ １ ７ ０ ０ 语 音控制芯片的低成本公交车 自动报站 电路设计
文／ 段 了然 李 雪 莲 杨 海 龙 马博
音信 息存储 到语音存 储芯片中 从而建立语音 ３ 结 语
计 仍 然 存 在 的许 多 的 不足 之 处 ， 比 如 它 在 报 站 时 刻 上 不 能 十 分 的精 确 ，存 在 一 定 的 误 差 。这 些 问题 都 需要 在 今 后 的研 究 工作 中 加 以 改 进 ，
硬 件 电 路 包 括 控 制 器 选 型 、 红 外 反 射 模
块 电路 设计、语音控制电路设计、按键 电路 、 指 示灯 、 电源 电路设 计等 ；其 中控制 器选 择 Ｓ Ｔ Ｃ８ ９ Ｃ ５ ２ 一带 ８ Ｋ字节 闪烁可编程可擦除 只读 存储器 ，红外反射模块 电路 以 Ｔ Ｃ Ｒ Ｔ ５ ０ ０ ０红外 反 射器 为 核心 ，工作 电压 ：ＤＣ ３ Ｖ～ ５ ． ５ Ｖ， 推荐工作 电压 为 ５ Ｖ，检测距离 ：ｌ ｍｍ ～ ８ ｍｍ 适 用，焦 点距 离为 ２ ． ５ ｍｍ；语音控制 电路设计
Ｃ ｉ ｒ ｃ Ｕ ｉ ｔ Ａｎ ａ １ Ｙ Ｓ ｉ ｓ ｈｎｄ Ｄ ｅ Ｓ ｉ ｇ ｎ
示，直到最后一段语音播放完毕再返 回第 一段 语音，循环播放。 包括 主程序 一包 括初 始化 ，读 取语 音 芯 片存储的地址及录音指针并正确判 断当前站 点 以决定播放位置并正确播放站点站名等功 能； 红外 线播 站子程 序 一实现站 点 的正确 播放 ， 并顺序播放到达站点 的站名等功能 ；录音操作 子程序 一实现站点录入及修改等功能 。
ISD1700语音芯片SPI使用总结
ISD1700语音芯片SPI使用总结(一)ISD1700语音芯片SPI使用总结一该语音芯片的使用要仔细分析英文PDF的资料，电路可按中青世纪论坛上面所给的电路搭建，也可按英文PDF后面所画的电路图焊接。
本芯片使用不单纯是一个放音电路，还含有其他的控制。
因此程序首先要能完成指定地址的放音工作，其次还应能嵌入整个费额显示程序中，即语音程序不能与电路其他功能相影响。
费额显示中里面主要有八字板，点阵等其他的控制。
SPI放音操作设计参考了网络上的部分程序，各取所长设计了放音程序。
在最后附上了部分程序，仅供参考。
二试验中采用的是ISD1760语音芯片，采样率为8K时，一共能播放60S的语音，最大地址为0x1EF，录音实际地址为0x10-0x1EF，从此最大地址可得出：0x1EF-0x10=0x1DF=479479+1=480;480*125MS =60S,也就是说8K采样率时每1个地址最小语音长度为125MS，因此如果知道单个语音的长度，暂时无编程器的时候，也可自己推断每个语音所占的地址长度。
三SPI操作时要严格遵守PDF上所给的各项操作，这里不列出。
暂时仅给出试验中遇到的所有问题并如何解决的。
1，一开始本实验是自己用通用板自己照电路搭建的平台，此电路正确与否可把PLAY管腿和地短路，如果芯片有语音并且电路功放及外围电路正确的话，此时芯片就会把所有语音全都循环读一遍。
接下来把4个SPI口与单片机接通，尝试软件控制。
主循环中可设置一个连续播放的程序，上电就循环放音。
放音程序没错的话第一步便成功了！这期间我遇到的问题主要有放不出音，读音混乱，有杂音。
如果放不出音，先检查电路，程序放出声音应该没出现什么问题。
2，本芯片设置的APC值为0xA0和0x04，具体对应功能参见中文PDF。
接下来遇到的问题就是准确放单个音和连续播放多个语音。
播放单个语音首先是地址的编译。
1730以下的地址可定义为BYTE，从1740开始就需要定义为WORD，其实也可定义为BYTE，就是发送地址的时候先发0x10和后两位即可。
stm32语音播报模块工作原理
stm32语音播报模块工作原理
STM32语音播报模块是一种可以实现语音播报功能的硬件设备，其工作原理主要包括以下几个方面：
1. 语音采集：通过麦克风等采集设备获取声音信号，并进行音频信号的放大、滤波等处理，以保证采集到的声音信号质量。
2. 语音编码：将采集到的声音信号转换成数字信号，并采用一定的压缩算法进行编码压缩，以便在传输和存储时占用较小的空间和带宽。
3. 存储和传输：将编码后的数字信号存储在内部存储器或外部存储器中，并通过串口、蓝牙等通信接口传输给STM32主控芯片。
4. 语音解码：STM32主控芯片接收到语音信号后，通过解码算法将数字信号还原为原始的声音信号。
5. 语音播放：将解码后的声音信号通过DAC等数字模拟转换器转换成模拟信号并输出，以实现语音播报的功能。
综上所述，STM32语音播报模块的工作原理涉及到声音采集、编码、存储、传输、解码和播放等多个环节，需要多个硬件设备和算法的协同配合，以实现语音播报的功能。
