光纤光缆敷设中的关键技术研究重点讲义资料
毕业论文：光纤通信工程施工中光缆线路敷设技术研究
毕业论文：光纤通信工程施工中光缆线路敷设技术研究摘要：随着科学技术的不断发展，经济发展水平也在不断提高，光纤通信工程已逐渐成为我国民生工程的一部分，发挥着相对重要的作用。
当前，光纤通信项目的质量正在逐步提高，而光纤通信技术已经成为人们交流信息的一种方式。
在光纤通信项目中，敷设光缆线路更为重要。
这是光缆设计的重要工程，与工程质量密切相关。
主要分析了光缆通信技术的概述和重要性，介绍了光缆通信发展的不同阶段，研究了光缆敷设的特点，进而促进了光缆通信技术的发展，提高了工程通信建设的质量。
关键词：光纤通信工程；施工；光缆线路敷设；0 引言在科技创新日新月异的今天，信息化、自动化、移动化、网络化、智能化已经深入到各行各业，深刻地影响着人类的发展进步。
光纤通信在当今社会的重要性毋庸置疑，世界多个国家都越来越重视光纤通信项目，特别是设计项目中光缆线路的建设。
在以光波为载体的光纤通信项目中，主要的传输介质是光纤，通过设置光纤线路，可以在现有的基础上进一步提高光信号的传输质量，同时可以使信号传输更加稳定。
因此，应用科学的计算方法来提高光缆线路的安装质量变得非常重要。
1 光纤通信工程的意义及地位当初，研究人员发明光纤并研究认为它是一种可以传输信息的非常好的介质，使用之后，国际上发达国家都开始了自己的研究，并不断研究计算如何减少光纤传输过程中的信号衰减损失。
1970年，美国科学家使用光纤技术改变了自己国家通信方式，这标志着光纤通信在人们生活中的开始。
随着科学技术的发展和进步，研究人员加深了对光纤领域的研究，并逐渐扩大了研究范围，开始致力于光纤通信技术的稳定性和低功耗研究，这些研究也逐渐减少了光纤通信系统的建设和运营成本，使光纤成为廉价且安全可靠的通信载体。
随着技术的发展，光纤逐渐成为稳定的光缆，对光缆的开发和使用产生了积极的影响。
但是，在光纤通信的建设中还存在许多问题，下面将重点介绍光缆线路的敷设。
2 光纤通信工程施工中光缆线路敷设技术要点2.1 路由复测开始敷设光纤线路之前，应仔细检查路线，通常包括以下过程：首先检查施工项目的图纸，检查施工现场是否与图纸符合；然后根据施工图纸制订施工计划，并评估施工过程中可能遇到的复杂性问题，这将为具体施工提供充分的依据；第三是测量路线的实际距离，为光缆的分配与敷设进行准备。
光纤通信工程中光缆线路的敷设探讨
光纤通信工程中光缆线路的敷设探讨摘要：随着我国国民经济的发展，以及人民生活水平的提高，社会各界对于我国光纤通信工程，特别是工程项目当中的光缆线路敷设方面，关注程度越来越高。
将光波作为信号载频的光纤通信工程，主要传输介质为光纤。
通过敷设光缆线路，可以在现有的基础上，进一步提升光纤信号传输的质量，同时还可以使信号传输更加稳定。
因此，如何科学的敷设技术，提升光缆线路的敷设质量，显得尤为重要。
关键词：光纤；通信工程；光缆线路；敷设引言：随着我国科技技术的不断进步，经济发展也在不断提升，光纤通信工程已经逐渐拓展为我国民生工程中的一部分，具有较为重要的作用。
当前，光纤通信工程的质量在逐渐提升，光纤通信技术已经成为人们信息交流的方式。
在光纤通信工程中光缆线路敷设较为重要，是光缆设计的重要工程，是与工程质量息息相关的。
文章主要对光缆通信工程的概述、意义加以探析，对光缆通信工程线路敷设的各个阶段进行分析，探究光缆线路敷设的特征，进而促进光纤通信工程的发展，提高通信工程的建设质量。
1光缆通信工程的现实意义上世纪 70 年代前，就有研究者发现光纤能够承载信息并能够传送信息，之后，科学家通过大量的实验研究如何把光纤投入市场使用。
美国首先建立了光纤通信，标志着光纤正式进入运营市场。
伴随着世界信息化的飞速发展，光纤作为一种信号的载体已经不足为奇。
越来越多的研究人员开始把目光转向光纤通信。
光纤被应用于越来越多的领域，但高昂的价格让很多企业望而却步。
人们希望在改进光纤材质降低传输损耗的同时能够有效的控制价格。
同时，对于光缆线路的敷设也提出了新的要求，虽然现今光缆敷设技术已经可以保证光纤的正常通信，但仍然存在很多亟待解决的问题。
2 光纤通信工程光缆线路施工技术2.1敷设前期的测试准备在进行光缆敷设的过程中，在前期进行准备时，要对电缆的施工质量进行确保，防止出现问题导致光缆建设的工期延误，这时要对光缆路由进行复测。
光缆的路由复测是光纤通信工程建设的主要措施，主要是根据路由的位置与地面的实际高度，对光缆敷设施工及光缆的质量进行控制。
浅谈通讯工程中光缆线路敷设要点
浅谈通讯工程中光缆线路敷设要点摘要:随着近些年光纤通信的发展,光缆施工技术的难度也越来越大,怎样正确利用光缆施工技术以及提高施工质量是一项需要考虑的问题,也是线路安全的关键所在。
本文将对通信工程中光缆线路的各技术要点进行分析,介绍一些通信系统中的工作原理,研究敷设环节的主要技术,为相关研究作出参考。
关键词:通讯工程;光缆线路敷设;要点前言:随着近些年来科学技术的进步与发展,光纤通信技术应用范围广泛。
光纤通信技术的进步极大地提高了光纤通信的发展,光缆线路敷设质量也影响着网络完全,只有提高敷设质量水平,才能为光纤通信工程安全运行提供保障。
进入21世纪之后国家大力支持光纤通信技术领域的技术研发工作和产品创新,取得到了一个更高层次上的突破性进展,各种通信新技术的不断地涌现,大大地提高了光纤通讯的能力,光纤通讯产品的市场使用的范围也还在继续不断扩大。
1.光缆通信系统的工作原理光缆通信系统的工作原理是在光纤光缆传输功能的基础上,传输光信号,使信息得到传输与交流。
光缆线路敷设的施工环节主要有四个主要环节:第一,准备工作以及施工前的检验、材料准备、切割机械准备、周边设备准备等。
第二,敷设光缆线路中的敷设过程是通信网建设中含金量最高、技术要求最高的一个环节,需要给予高度重视。
第三,成段光纤线路的延长、串并联等环节离不开对光纤光缆的接续。
第四,通过各种仪器以及技术对已经完成的线路进行检查,及时发现存在的问题和故障,为光缆通信系统打好基础。
2.通信光缆线路敷设技术2.1直埋光缆敷设直埋光缆敷设通常采取人力抬放敷设和机器牵拉敷设二种方式完成。
在机器牵拉敷设电缆之前,线路上必须设置滑轮乐队,以避免将电缆扯拽。
在人力抬放铺设电缆之前,必须对抬放工作人员进行必要的培训,在抬放后必须有统一的指令调度,并且抬放电缆后光缆不能再出现大弯曲和小弯。
在铺设电缆时要避免电缆的损坏,对电缆破损处也要进行修补[1]。
在电缆铺设后,要按计划的要求对电缆金属排水处进行就地绝缘试验,并及时处理好绝缘问题。
通信管道光缆线路铺设关键技术
通信管道光缆线路铺设关键技术随着信息化时代的到来和互联网的广泛应用，通信管道光缆线路铺设已经成为了现代城市建设和信息化建设中不可或缺的一部分。
在通信管道光缆线路铺设的过程中，需要掌握一些关键技术，以确保线路的质量和稳定性。
本文将对通信管道光缆线路铺设关键技术进行探讨。
一、光缆的选用在通信管道光缆线路铺设中，光缆的选用是十分关键的。
现在市场上有许多种不同类型的光缆，而不同类型的光缆适用于不同的环境条件和应用场景。
比如，抗拉强度高的钢芯非金属增强型光纤适用于沿高速公路和铁路等要求较高的应用场景；而防水、防火、防腐蚀的光缆则适用于潮湿、易燃、腐蚀的环境条件下。
因此，在选择光缆时，需要考虑到具体的使用环境和应用需求。
二、线路规划线路规划是通信管道光缆线路铺设的关键步骤之一。
好的线路规划能够有效地降低线路维护成本，并提高线路的可靠性和稳定性。
在进行线路规划时，需要考虑到以下几个因素：1、线路走向：在确定线路走向时，需要考虑到通信网络的拓扑结构和通信需求，以及地质、气候等自然条件。
2、通道规模和管理：需要根据预计使用情况，评估通道数量和规模，并进行有序的通道管理，避免通道过度拥挤和维护管理难度加大。
3、应急通道规划：需要考虑到突发事件、自然灾害等紧急情况下，通道的备用方案和恢复计划。
三、光缆敷设光缆敷设是通信管道光缆线路铺设的核心步骤。
在实际的光缆敷设过程中，需要遵循一定的规范和流程。
以下是一些光缆敷设时需要注意的关键技术：1、光缆敷设的走向应与线路规划一致，避免盲目变动。
2、光缆的敷设需要注意其安全性，避免损坏或折损。
3、在光缆敷设前需要对管道进行清理，避免淤塞和防止敷设过程中将灰尘带入缆道。
4、拉缆时需要避免较大的张力，使光缆受到较小的压力，防止光缆受到过度拉伸。
5、敷设完成后，需要进行光缆测试，以确保通信质量和稳定性。
四、技术力量通信管道光缆线路铺设需要良好的技术支持。
在铺设过程中，需要有一些具有一定技术水平的专业人员，能够针对不同的环境条件和应用需求，合理地选择光缆、制定线路规划方案、进行合理的光缆敷设等。
光纤通信工程光缆线路施工技术要点分析
光纤通信工程光缆线路施工技术要点分析摘要：现在社会的发展进程越来越快，人们对于光纤网络技术的追求程度越来越高。
为了实现人们更好的光纤网络和光纤线路的应用效果，必须对施工技术要点进行透彻的分析。
在这个过程中必须了解光纤通信工程信号传递的原理以及信号传输过程中可能的影响方面。
这样才可以更好地进行网络技术的维护。
为了确保实际的光纤网络和光纤线路的应用效果，本文将对此展开探究，希望提高社会对于光纤通信工程的了解程度。
关键词：光纤通信；光缆线路；施工技术；要点前言：光缆通信过程中需要应用的方式有很多，其中最主要的方式是需要借助光缆线路实现信号的传递接收和读取功能。
如果光缆线路出现了质量问题，就会导致整个通信系统的工作效率和工作质量。
严重的情况下，甚至会使人们的交流效果受到极大的阻碍。
因此，在进行光缆信息技术研究的过程中，必须知道其应用的原理和应用的主要媒介，并且安排专业技术人员实施全过程的监督和管理，更有效地控制光缆线路传递信号的质量，并且应该对施工过程的主要方式主要技术手段进行合理的探究。
才可以达到更好的应用效果。
一、关于光纤通信工程的相关概述光缆通信工程是指借助光缆线路实现信号的传递、接收与信息的交互，这个过程体现了国家发展的技术水平，也体现了城市的资源配置情况。
在一定程度上，光缆线路的敷设质量体现了当地的基础工程建设质量。
因为光缆线路与其他基础工时的建设是密不可分的，不可能单独存在。
如果一个地区如果仅仅有光缆线路，那么其没有住房保障和相应的生活品质的保障，一切都将成为空谈。
光纤通信工程与人们的日常生活有着重要的联系，这种联系体现在日常电话的通信生活用电的保障等各个方面，因此其不单纯是一个基础的工程，更是人们生活的基石。
二、光纤通信工程光缆线路施工技术要点分析（一）准备在实际进行光缆通信工程施工之前，应该对施工人员的专业技能和需要用到的光缆材料进行详细的准备[1]。
不可以出现有缺漏的现象，并且应该对设备的好坏进行检查。

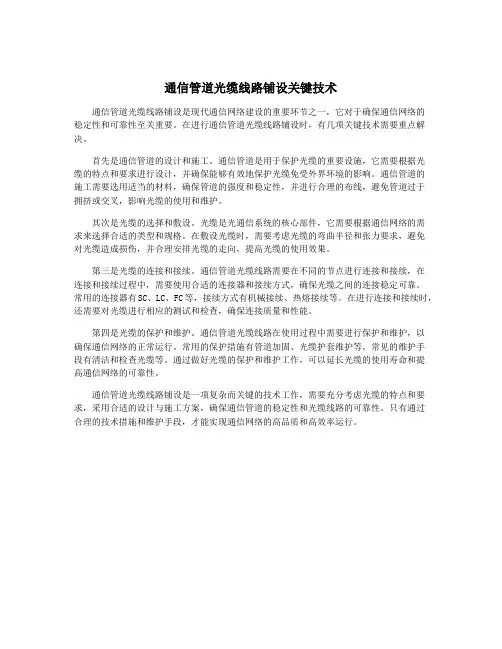

通信管道光缆线路铺设关键技术
通信管道光缆线路铺设关键技术通信管道光缆线路铺设是现代通信网络建设的重要环节之一，它对于确保通信网络的稳定性和可靠性至关重要。
在进行通信管道光缆线路铺设时，有几项关键技术需要重点解决。
首先是通信管道的设计和施工。
通信管道是用于保护光缆的重要设施，它需要根据光缆的特点和要求进行设计，并确保能够有效地保护光缆免受外界环境的影响。
通信管道的施工需要选用适当的材料，确保管道的强度和稳定性，并进行合理的布线，避免管道过于拥挤或交叉，影响光缆的使用和维护。
其次是光缆的选择和敷设。
光缆是光通信系统的核心部件，它需要根据通信网络的需求来选择合适的类型和规格。
在敷设光缆时，需要考虑光缆的弯曲半径和张力要求，避免对光缆造成损伤，并合理安排光缆的走向，提高光缆的使用效果。
第三是光缆的连接和接续。
通信管道光缆线路需要在不同的节点进行连接和接续，在连接和接续过程中，需要使用合适的连接器和接续方式，确保光缆之间的连接稳定可靠。
常用的连接器有SC、LC、FC等，接续方式有机械接续、热熔接续等。
在进行连接和接续时，还需要对光缆进行相应的测试和检查，确保连接质量和性能。
第四是光缆的保护和维护。
通信管道光缆线路在使用过程中需要进行保护和维护，以确保通信网络的正常运行。
常用的保护措施有管道加固、光缆护套维护等，常见的维护手段有清洁和检查光缆等。
通过做好光缆的保护和维护工作，可以延长光缆的使用寿命和提高通信网络的可靠性。
通信管道光缆线路铺设是一项复杂而关键的技术工作，需要充分考虑光缆的特点和要求，采用合适的设计与施工方案，确保通信管道的稳定性和光缆线路的可靠性。
只有通过合理的技术措施和维护手段，才能实现通信网络的高品质和高效率运行。
阐述光缆线路在光纤通信工程施工中的敷设
阐述光缆线路在光纤通信工程施工中的敷设摘要：受信息化技术广泛运用的影响，大众对通信工程建设提出了更为严苛的要求。
所以，要想使大众的信息需求得到满足，做好光缆线路在光线通信工程中的敷设研究则很有现实意义。
关键词：光缆线路；光纤通信工程；敷设引言：我国大众的在通信时，主要依托光纤通信工程的光纤为信号传输介质，所以，做好光缆线路施工敷设，才能保证信号在通信传输时的稳定性、高效性。
（一）光缆线路在光纤通信工程中的设计及选型1、光缆线路选型方面在光缆线路选型中，应基于光纤通信工程设计方案及具体要求，优选经济性好、可靠性高的产品为主。
当前，光纤通信工程建设期间可以选择的光纤类型众多，可围绕光纤制造工艺和材料等进行分类。
所以，施工前的设计与选型必须基于光纤通信工程里的光缆线路敷设施工模式科学选择。
若选择架空线路，应搭配使用质量轻盈的光缆设备及线路；在管道敷设光缆线路时，需首选具备PE/PVC套管的光缆线路及设备；在直埋敷设光缆线路时，应优选具备铠甲保护层的室外光缆充当施工专用光缆线路，这样才能保证施工及设计质量。
2、光缆线路设计方面设计光缆线路时，需保证光纤通信网络高效性、可靠性及提升光缆线路可控性，才能为设计、施工的品质提供保障。
所以，实践设计阶段，要基于光纤通信工程网络建设需求和施工状况，通过科学分析，结合光纤通信网络需求，根据施工区域内的地质水文条件、自然气候特点等实施科学设计、规划，并明确光纤通信工程光缆线路辐射施工相关模式，接着对比、分析制定的不同方案，优选并利用具有良好经济性的光缆线路敷设施工技术方案组织施工。
另外，在设计光纤通信工程的光缆线路时，应根据光纤通信网络实际需求，明确光缆线路敷设施工时涉及的通信节点数量、长度等有关参数信息，并保证其科学性，才能有效支持光缆线路敷设施工工程的开展。
[1]（二）光纤通信工程里的光纤线路敷设施工前的测试准备工作1、路由复测敷设光纤线路前夕，要对线路实施严格的检查，具体内容如下：一是，对施工项目图纸进行检查，判断施工现场和图纸是否相符；二是，结合施工图纸设计施工方案，预测施工时可能碰到的问题；三是，测量路线的实际距离，为光缆的分配与敷设进行准备。
光纤通信工程施工中光缆线路的敷设要点分析
光纤通信工程施工中光缆线路的敷设要点分析摘要：随着通信工程的不断发展，光纤线路敷设时暴露出了一些问题，需要采取有关措施进行应对。
本文首先对光缆线路的敷设要点进行阐述，接着从技术准备、配盘、路由复测等方面对敷设技术要点进行分析，最后讨论光缆线路施工的改善措施，希望能为类似工程提供参考价值。
关键词：皮线光缆；通信工程；铺设；要点随着信息技术的不断发展，人们对网络的通信速度提出了更高的要求，这就更加凸显了光纤网络基础建设的重要性。
在光纤入户（FTTH）普及度不断提升的背景下，对其功能成像、传输宽带、传输距离的要求也不断提高。
但是，在光缆线路敷设的过程中，其施工流程较为复杂，因此，为保证光缆的敷设质量，应不断加强施工安装的管控。
1皮线光缆现阶段最常见的入户光缆为皮线光缆，也称其为接入网用蝶形引入光缆，在用户室内与室外的通信连接中，这种光缆有十分重要的作用[1]。
一般来说，用户室内使用的光缆敷设形式主要以穿管或明线钉固为主，室外主要以自承式为主。
其中，室外光缆的结构与室内具有一定差异，它主要在普通光缆上增加一条钢丝吊线，其余部分与普通光缆大致相同。
根据结构差异，皮线光缆分为单芯、双芯2种结构形式，其外形主要以方形为主，呈8字形，中间部分为光纤，光纤周围采用金属或非金属结构加固。
2皮线光缆施工前期准备的各项要求2.1 皮线光缆指标检测要求在光缆的采购过程中，需要检查皮线光缆的质量是否存在问题，观察其表面是否出现磨损挤压、拉伸、变形等现象。
除了查看光缆表面是否出现损坏以外，还需查看光缆的型号是否符合相关的施工要求，包括：长度、包装等，并做好相应记录[2]。
若发现光缆的特性与测试指标及施工要求存在差异，或者光缆质量出现问题，需向相关部门进行报备。
2.2 对施工场地进行实地勘测在敷设前期，为保证光缆型号与施工图的一致性，相关人员需进入现场，使用仪器进行实地测量。
此外，为提升施工质量，应查看光缆的架设路由是否处于合理状态。
光纤通信工程中光缆线路的敷设探讨
光纤通信工程中光缆线路的敷设探讨光纤通信工程以光缆线路为传输媒介对光波进行传递，实现对数据信息的输送，为人们信息交流提供便利。
在光纤通信工程中，光缆线路的敷设是整个通信网络建设的主体部分，其敷设施工的质量会直接影响光纤通信工程的运行安全。
本文主要深入分析光纤通信工程中光缆线路技术要点，为类似研究提供一些参考。
标签：光纤通信工程；光缆线路；敷设；建议1 引言随着科学技术的不断发展，光纤通信技术应用越来越广泛，而光纤通信作为现今最为先进的通信技术之一，其对光缆线路的敷设提出了更高要求。
光缆线路敷设质量好坏会直接影响整个光纤通信网络的运行安全，唯有切实提升光缆线路敷设质量水平，才能保证光纤通信工程安全运行提供良好的物质和技术基础，由此可见，采取有效手段加强对光缆线路敷设的质量控制势在必行。
2 光纤通信工程中光缆线路敷设技术要点分析（1）光缆路由复测。
光缆路由复测工作是指施工图设计在得到审核通过后，光缆敷设技术人员再对实际场地进行复核测量的工作内容，其目的在于有效消除设计图纸与施工现场之间巨大差距，将光缆敷设施工误差控制在合理范围中。
因此，在进行路由复测工作时，施工技术人员当发现一些细小问题则可根据实际情况进行适当修改；若察觉出例如需要路由修改、光缆敷设方式改变等影响较大的问题或需要大范围修改设计图纸时，则必须与设计单位进行深入探讨，重新修订图纸再经过相关审核单位批准后方可正式投入施工。
（2）光缆配盘及其技术检测。
首先，进行技术检验有利于保障光缆配盘和光缆敷设的施工质量，因此，在技术检验工作中必须加强对光缆技术文件和订货合同的检查核实，并且严格遵循光缆敷设施工要求对托盘、护套等工具进行质量检验，保证光缆的完整性，为后续的光缆配盘和敷设施工提供良好条件。
其次，重视光缆性能测试工作，借助光时域反射仪进行光缆性能测试，加强控制光缆长度和性能条件，全面测试光缆性能，保证光缆质量安全过关。
（3）光缆盘的放置要求。
探究光纤通信工程中光缆线路敷设
探究光纤通信工程中光缆线路敷设摘要：随着我国经济的不断发展，我国的通信工程发展得十分迅速，成为了经济建设的坚实基础。
光缆线路的敷设过程是整个通信工程的核心，因此文章对此进行了研究，首先概述了光纤通信的优缺点，之后从光缆线路敷设前、敷设中、敷设后进行了详细分析。
希望能够进一步促进我国通信工程的发展。
关键词：光纤通信工程；光缆线路；敷设；测试1 前言光纤通信是光信号载波频率，该光纤作为传输介质的通信。
光通信系统使用多个光缆作为传输线。
在光纤的光的形式来传输信号，分别在发送端装有成电子信号的光发射机，接收端的线从光信号转换成电信号还原光接收机。
在传输过程中，光信号中继放大首先转化为电子信号，经过放大整形后转变为光信号，再行继续传播。
光缆线路施工和试验的光纤通信系统建设的重要组成部分；光缆传输性能，施工质量的好坏，直接影响系统的通信质量；为主干，光缆线路投资占大多数的整个系统投资；此外，电缆障碍的准确定位和快速修复，是设备故障排除是困难的，所以在光缆线路施工中各环节，应该很好的组织，严格管理，满足施工标准和规范。
总的来说，光缆线路分为敷设前、敷设中、敷设后三个阶段进行。
2 光缆线路敷设前的准备阶段2.1 径路复测径路复测是在施工之前最关键的一项任务，径路复测不仅是对施工方案的进一步核实，也是为光缆线路敷设提供重要的参考信息，因此应该对径路复测这项工作予以重视，具体应该从以下三方面进行。
（1）到施工的现场实地考察，确定施工方案与实际资料是否相符，对于不相符合的要及时进行反馈和完善。
（2）根据考察情况获得详细的资料，充分考虑施工中应该注意的地方，例如桥梁、排水沟渠等区域，要对这些区域的施工提前做好相应的准备。
（3）实际测量地面距离，为光缆线路的准备工作提供参考依据。
2.2 光缆准备在径路复测结束后，根据测量结果做好光缆准备，光缆的数量充足和质量合格是通信工程的基础，对于光缆准备可以从以下三方面进行。
（1）核对工作，在施工现场检查到场的所有光缆的质量、长度、种类是否与需要相符合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤光缆敷设中的关键技术研究 目 录 1.概述-------------------------------------------1 2.光缆的简介-------------------------------------2 2.1缆芯----------------------------------------2 2.2护套----------------------------------------2 2.3光纤结构和类型------------------------------3 2.3.1光纤结构-------------------------------3 2.3.2光纤类型-------------------------------4 2.4光纤传输原理--------------------------------4 3.影响光纤熔接损耗的主要因素---------------------7 3.1本征因素------------------------------------7 3.2非本征因素----------------------------------7 3.3其他因素------------------------------------8 4.光纤接续---------------------------------------9 4.1光纤涂覆层的剥除----------------------------9 4.2裸纤的清洁----------------------------------10 4.3裸纤的切割----------------------------------11 4.4光纤熔接------------------------------------14 4.5盘纤----------------------------------------16 5.光缆线路施工-----------------------------------17 5.1光缆线路路由复测----------------------------17 5.1.2路由复测的原则-------------------------17 5.1.3 路由复测的工作内容--------------------17 5.2光缆的单盘检验与配盘------------------------18 5.2.1光缆的单盘检验-------------------------18 5.2.2光缆配盘-------------------------------19 5.3光缆接续、测试。----------------------------20 5.3.1光缆的接续-----------------------------20 5.3.2光缆测试-------------------------------20 5.4直埋线路工程施工技术------------------------21 5.4.1 挖填光缆沟----------------------------21 5.4.2直埋光缆敷设安装及保护-----------------22 5.4.3光缆线路标石的埋设---------------------23 5.4.4光缆线路对地绝缘-----------------------232010年科技攻关项目
1 1.概述 为适应长庆油田“大油田管理、大规模建设”的发展思路，数字化管理在长庆各油气区应运而生，并得到了公司领导的高度关注。经过多年的建设，长庆油田已经建成一定规模的光缆通信系统，基本覆盖到各厂前线指挥部、大站、大库,信息化方面得到了广泛的应用。 光缆通信系统组成中光缆光纤的熔接是影响整个厂站通讯线路质量的重要环节，本文针对在乌审旗第三处理厂所进行的光纤熔接工作中容易出现的问题及解决办法进行了简单的总结，并对光缆及光纤的结构进行了简单的介绍，希望对提高光纤熔接的质量和效率有所帮助。 2010年科技攻关项目
2 2.光缆的结构 苏里格第三天然气处理厂主要采用光缆的型号为GYTA53-4B1和GYTA53-12B1（12芯松套层绞式加强铠装单模光缆）此种光缆一般由缆芯和护套两部分组成，有时在护套外面加有铠装。基本形式有： 1）层绞式：把松套光纤绕在中心加强件周围绞合而构成。 2）骨架式：把紧套光纤或一次被覆光纤放入中心加强件周围的螺旋形塑料骨架凹槽内而构成。 3）中心束管式：把一次被覆光纤或光纤束放入大套管中， 加强件配置在套管周围而构成。 4）带状式：把带状光纤单元放入大套管内， 形成中心束管式结构，也可以把带状光纤单元放入骨架凹槽内或松套管内， 形成骨架式或层绞式结构。 2.1缆芯通常包括被覆光纤(或称芯线)和加强件两部分。被覆光纤是光缆的核心，决定着光缆的传输特性。加强件起着承受光缆拉力的作用，通常处在缆芯中心，有时配置在护套中。 2.2护套起着对缆芯的机械保护和环境保护作用，要求具有良好的抗侧压力性能及密封防潮和耐腐蚀的能力。护套通常由聚乙烯或聚氯乙烯(PE或PVC)和铝带或钢带构成。 2010年科技攻关项目
3 图2.1光缆剖面图
图2.2光缆抛面图 2.3光纤结构和类型 2.3.1 光纤结构 光纤是由中心的纤芯和外围的包层同轴组成的圆柱形细丝。纤芯的折射率比包层稍高，损耗比包层更低，光能量主要在纤芯内传输。包层为光的传输提供反射面和光隔离，并起一定的机械保护作用。 设纤芯和包层的折射率分别为n1和n2，光能量在光纤2010年科技攻关项目 4 中传输的必要条件是n1>n2。
包层n2
纤芯n1
图2.3光纤抛面图 2.3.2光纤类型 光纤种类很多，高纯度石英光纤是油田厂站常用的一 种，这里只讨论作为信息传输波导用的由高纯度石英（SiO2）制成的光纤。 2.4 光纤传输原理 为简便起见，以光纤的交轴(子午)光线为例，讨论光纤的传输条件。 设纤芯和包层折射率分别为n1和n2，空气的折射率n0=1， 纤芯中心轴线与z轴一致， 如图2.4。 光线在光纤端面以小角度θ从空气入射到纤芯(n0折射角为θ1，折射后的光线在纤芯直线传播，并在纤芯与包层交界面以角度ψ1入射到包层(n1>n2)。 2010年科技攻关项目
5 32
1y
1
l
Lxo
c2
3纤芯n1
包层n2
zc
1
图 2.4光纤的光线传播原理 改变角度θ，不同θ相应的光线将在纤芯与包层交界面发生反射或折射。 根据全反射原理， 存在一个临界角θc。 当θ纤芯， 并以折线的形状向前传播，如光线1。根据斯奈尔定 律得到 n0sinθ=n1sinθ1=n1cosψ1 (2.1) 当θ=θc时，相应的光线将以ψc入射到交界面，并沿交界面向前传播(折射角为90°)， 如光线2， 当θ>θc时，相应的光线将在交界面折射进入包层并逐渐消失，如光线3。 由此可见，只有在半锥角为θ≤θc的圆锥内入射的光束才能在光纤中传播。
2010年科技攻关项目
6 3.影响光纤熔接损耗的主要因素 根据第三处理厂光纤熔接本人总结出影响光纤熔接损耗的因素大体可分为光纤本征因素和非本征因素两类。 3.1本征因素 它是光纤自身因素，主要有4点： A．光纤模场直径不一致； B．2根光纤芯径失配； C．纤芯截面不圆； D．纤芯与包层同心度不佳。 其中光纤模场直径不一致影响最大。 3.2非本征因素 其次影响光纤接续损耗的非本征因素，即接续技术。是关系到整条光缆通信质量的重要因素。 a.轴心错位单模光纤纤芯很细，2根对接光纤轴心错位会影响接续损耗。当错位1.2μm时，接续损耗达0.5 dB。 b.轴心倾斜当光纤断面倾斜1°时，约产生0.6 dB的接续损耗，如果要求接续损耗≤0.1 dB，则单模光纤的倾角应≤0.3°。 c.端面分离如果活动连接器的连接不好，很容易产生端 面分离，造成连接损耗较大。当熔接机放电电压较低时，或者放电时间过短时，也容易产生端面分离，或者接续表面不平整。 2010年科技攻关项目 7 d.端面质量光纤端面的平整度差时也会产生损耗，甚至气泡。 e.光纤物理变形光纤是柔软的，可以弯曲，可是弯曲到一定程度后，光纤虽然可以导光，但会使光的传输途径改变。由传输模转换为辐射模，使一部分光能渗透到包层中或穿过包层成为辐射模向外泄漏损失掉，从而产生损耗。 3.3其他因素的影响 接续人员操作水平、操作步骤、盘纤工艺水平、熔接机中电极清洁程度、熔接参数设置、工作环境清洁程度等均会影响熔接损耗值。 2010年科技攻关项目
