XXX 有 限 公 司
作 业 文 件 文件编号
WI-S5-03-01-09 标题： 数显游标卡尺操作方法
版 本 号
A.0 页 数 1/1 1. 目的
为数显游标卡尺操作方法作详细说明，以保证能正确使用该量具。
2. 定义
无
3. 操作方法
1. 准备工作
（1） 擦干尺身保护膜表面，清洁各测量面。
（2） 松开紧固螺钉，移动尺框，检查显示屏和各按键工作是否正常。
2. 测量
（1） 按开启键/关闭键（ON/OFF ），打开电源。
（2） 按测量单位键（mm ），选择所需要单位制。
（3） 移动尺框，使两外测量面手感接触后按置零键（ZERO ）置零，即可进行正常测量。
（4） 测试完毕后，按关闭键（OFF ），或尺框不移动，272秒后自动关闭电源。
4. 注意事项
4.1 开始使用前，用干燥清洁的布（可沾少许清洁油）反复轻擦尺身保护膜表面。
4.2 在卡尺的任何部位不能施加电压，也不要用电笔刻字，以免损坏电子元件。
4.3 不使用时断开电源，或取出电池。
5. 相关记录
《成品检验原始记录》
编制 审核 批准 日期 紧固螺丝 测量单位键（mm ） 显示屏开启键/关闭键（ON/OFF ）
置零键 尺框。
游标卡尺操作指导书
一、普通（无表头）游标卡尺操作规范：1、普通游标卡尺的基本结构图2、普通游标卡尺的使用说明2.1 使用前，先松开尺框上的固定螺钉，将尺框平稳拉开。
用布将测量面、导向面擦干净。
2.2 检查“零”位：轻推尺框，使两个量爪测量面合并，观察游标“领”刻线与尺身“零”刻线应对齐，游标尾刻线与尺身相应刻线应对齐。
否则应送相关部门校正。
2.3测量外径尺寸时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数（如图所示）。
注意点：测量时，卡脚不得用力紧压工件，以免卡脚变形或磨损，影响测量的准确度。
2.4测量内孔尺寸时，两上卡脚应张开到略小于被测尺寸，再慢慢张开并轻轻地接触零件的内表面。
量爪应在孔的直径方向上测量。
2.4.1圆弧内测量爪测量（参照图示）圆弧内测量爪测量孔径、沟槽等内尺寸时，卡尺的读数L1量爪内测量面间的距离，被测的正确尺寸还应加上量爪的尺寸b,即L= L1+b 。
圆弧内量爪b的尺寸一般为10mm或20mm。
bL1L2.5 测量深度尺寸时，应使深度尺杆与被测工件底面相垂直(如图所示)3、游标卡尺的读法游标卡尺上的主尺刻线间距为l毫米，副尺有读数值为0．1毫米、0．05毫米、0．02毫米三种。
目前以0．02毫米的为最多。
游标卡尺的读数方法是：a、首先在主尺上读出副尺零线左面（零刻度线）所对尺寸的整数值。
b、其次找出副尺上与主尺刻度能对准的那一根刻线，读出尺寸的毫米小数值。
c、这样，整数与小数之和就是被测零件的尺寸。
举例子是0．02毫米游标卡尺所表示的尺寸。
4、注意事项4.1 不要把卡尺当作卡钳或螺丝扳手用，或把量爪的尖端用作画线工具。
4.2 移动尺框和微调装置时，应松开紧固螺钉。
4.3 带深度尺的卡尺，用完后要合并量爪(合并时，需留有1毫米左右的距离，以防止量爪磨损)。
否则，较细的深度尺露在外边，容易变形甚至折断。
卡尺使用完毕，必须擦净上油，放回卡尺盒内。
游标卡尺的校准方法
游标卡尺的校准方法嘿，你问游标卡尺咋校准啊？这事儿咱可得好好说说。
先把游标卡尺拿出来瞅瞅。
看看卡尺有没有损坏的地方，要是有磕磕碰碰的，那可不行哦。
就像你穿了双破鞋子，走路都不舒服，卡尺坏了也量不准呐。
要校准游标卡尺呢，得有个标准的量块。
这量块就像是卡尺的裁判一样，它说对才是对。
可以去买专门的标准量块，别买错了规格哦。
然后把卡尺打开，轻轻擦拭一下。
就像给卡尺洗把脸，让它干干净净的。
别用太粗糙的东西擦，不然会刮花卡尺的。
接着把量块放在卡尺的测量爪之间。
要放得正正的，别歪了。
然后看看卡尺上显示的数值和量块上标注的数值一不一样。
要是不一样，那就得调整卡尺啦。
如果卡尺显示的数值比量块的大呢，那就得把卡尺调小一点。
可以用小螺丝刀拧一拧卡尺上的螺丝，慢慢地调整。
要是显示的数值比量块的小呢，就把卡尺调大一点。
就像调收音机的音量一样，得小心点，别调过头了。
调整的时候要多试几次。
放不同的量块，看看卡尺准不准。
可以从小到大，或者从大到小地放量块，这样能更全面地校准卡尺。
要是自己实在不会调呢，也可以找专业的人帮忙。
就像你生病了去看医生一样，专业的人更靠谱哦。
我给你讲个事儿哈。
有一次我在工厂里看到工人在校准游标卡尺。
他们可认真了，拿着量块一个一个地试，还不停地调整卡尺。
我问他们为啥要这么仔细，他们说卡尺不准的话，生产出来的零件就会有问题。
从那以后，我就知道了游标卡尺校准的重要性。
所以啊，游标卡尺校准并不难，只要你有耐心，按照正确的方法来，就能让卡尺量得准准的。
以后要是用到游标卡尺，就先校准一下吧。
数显游标卡尺的使用方法
数显游标卡尺的使用方法
数显游标卡尺是一种用于测量物体尺寸的工具，具有数字显示屏可以直观地显示测量结果。
使用数显游标卡尺的方法如下：
1. 打开数显游标卡尺的开关，确保屏幕上显示的数值为“0”。
2. 将数显游标卡尺的测头放置在待测量物体的起始位置上，并保持垂直于物体表面。
3. 将游标卡尺的两侧滑动尺片轻轻向内推，让它们夹紧物体。
4. 等待数显游标卡尺屏幕上的数值稳定后，记录下测量结果。
5. 如果需要进行二次测量或测量其他尺寸，重复上述步骤。
需要注意的是，使用数显游标卡尺时要确保测头及滑动尺片与物体表面接触平稳，避免对物体造成损坏。
同时，需要小心操作，避免发生误差。

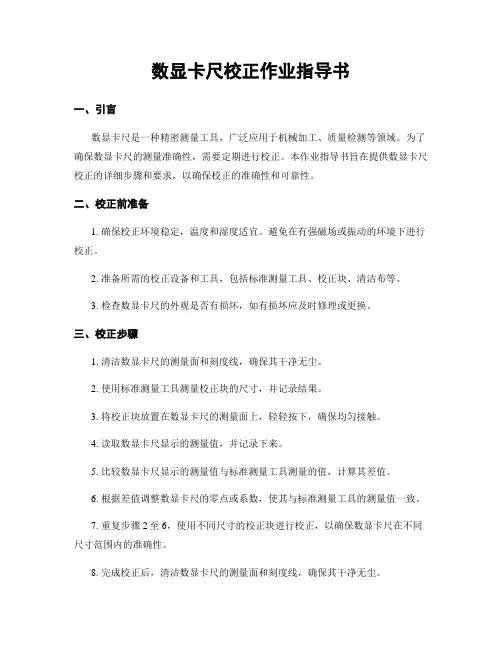

数显卡尺校正作业指导书
数显卡尺校正作业指导书一、引言数显卡尺是一种精密测量工具，广泛应用于机械加工、质量检测等领域。
为了确保数显卡尺的测量准确性，需要定期进行校正。
本作业指导书旨在提供数显卡尺校正的详细步骤和要求，以确保校正的准确性和可靠性。
二、校正前准备1. 确保校正环境稳定，温度和湿度适宜。
避免在有强磁场或振动的环境下进行校正。
2. 准备所需的校正设备和工具，包括标准测量工具、校正块、清洁布等。
3. 检查数显卡尺的外观是否有损坏，如有损坏应及时修理或更换。
三、校正步骤1. 清洁数显卡尺的测量面和刻度线，确保其干净无尘。
2. 使用标准测量工具测量校正块的尺寸，并记录结果。
3. 将校正块放置在数显卡尺的测量面上，轻轻按下，确保均匀接触。
4. 读取数显卡尺显示的测量值，并记录下来。
5. 比较数显卡尺显示的测量值与标准测量工具测量的值，计算其差值。
6. 根据差值调整数显卡尺的零点或系数，使其与标准测量工具的测量值一致。
7. 重复步骤2至6，使用不同尺寸的校正块进行校正，以确保数显卡尺在不同尺寸范围内的准确性。
8. 完成校正后，清洁数显卡尺的测量面和刻度线，确保其干净无尘。
四、校正记录和报告1. 校正过程中记录每次校正的日期、时间、校正块尺寸、数显卡尺测量值和标准测量工具测量值等信息。
2. 根据校正记录生成校正报告，包括校正结果、校正日期和校正人员等信息。
3. 将校正报告归档保存，并在数显卡尺上标注校正日期，以便追溯校正历史。
五、校正周期和要求1. 根据数显卡尺的使用频率和环境条件，制定合理的校正周期。
一般建议每半年或每年进行一次校正。
2. 校正过程中应严格按照标准步骤进行，确保校正的准确性和可靠性。
3. 校正后的数显卡尺应进行功能检测，确保其正常工作。
4. 如发现数显卡尺的测量准确性下降或出现异常情况，应及时进行维修或更换。
六、安全注意事项1. 在进行数显卡尺校正时，应注意安全操作，避免发生意外伤害。
2. 使用合适的个人防护装备，如手套、护目镜等。
数显游标卡尺设备操作规范
仪器设备操作规范 第 1 页 共 2 页
仪器名称 数显游标卡尺
测试项目 长度/深度
文件编号 仪器型号
无
厂 商
无
版 次
图示诠注﹕
1﹑外侧用测量面 2﹑段差测量面 3﹑内侧测量面 4﹑固定螺丝 5﹑液晶显示器 LCD 6﹑刻度尺 7﹑深度测量杆 8﹑主尺 9﹑电池盖
10﹑ZERO 开关 11﹑电源开关NO/OFF 12﹑英寸/毫米转换开关 13﹑辅助钮 1﹑ 操作说明﹕
1.1﹑将氧化银电池1.5V 正极向上放置﹐盖上电池盖。
1.2﹑按电源开关ON/OFF ﹐液晶显示器显示数字。
1.3﹑选择英寸或毫米。
1.4、在辅助钮上施以适度的左向推力使其外用测量爪完全并拢状态下按下ZERO 开关，
此时LCD 显示“0.00”则归零完毕。
归零完毕后需辅助钮松开，松开后夹持住待测物体且水平或垂直测量。
测量时夹紧待测物后需注意松开辅助钮。
1.5﹑根据待测物﹐选择外侧﹑内侧﹑深度测量或段差测量。
核 准
审 核
制 作
日 期
12 13
11
10
9
8
7
6
5
4
3 2
1
仪器设备操作规范
第 2 页共 2 页。
游标数显卡尺使用说明
游标数显卡尺使用说明Guanglu量具量仪/ 2009-01-16λ注意事项1. 开始使用前，用干燥清洁的布（可沾少许清洁油）反复轻擦尺身保护膜表面。
2. 在卡尺的任何部位不能施加电压，也不要用电笔刻字，以免损坏电子元件。
3．不使用时按开关键（ON/OFF），断开电源；长期不使用，应取出电池。
λ技术指标1.游标读数部分测量范围(mm): 0-150，0-200，0-300游标读数值(mm)：0.05示值误差(mm)：±0.052. 数字显示部分测量范围(mm): 0-150，0-200，0-300分辨力(mm): 0.01示值误差(mm): 0.03（0-150，0-200）0.04（0-300）工作电源： 1.5v扣式电池测量速度：≤1.5m/s工作条件: 温度0～+40℃；相对湿度<80%储运温度: -10～+60℃λ数字显示部分功能1. 任意位置置零，便于相对测量。
2. 任意位置公英制转换。
3．使用专用连接线，可将数据输入专用打印机，进行数据处理并打印。
接口工作方式：同步串行。
数据：二进制编码，宽度24位，每数据发送二次，周期300ms（快显状态20ms），传输时间0.5ms。
引线四根，自左至右依次为电源-、时钟CP、数据D、电源+。
数据脉冲幅度：0电平≤0.2V，1电平≥1.3V时钟CP：90KHz，高电平有效。
使用方法：1. 准备工作：（1）擦干尺身保护膜表面（见注意事项），清洁各测量面。
（2）松开紧固螺钉，移动尺框，检查显示屏和各按键工作是否正常。
2. 测量：（1）按开关键（ON/OFF）打开电源；（2）按公英制转换键（inch/mm）选择所需单位制;（3）移动尺框，使两外测量面手感接触后按置零键（ZERO）置零，即可进行正常测量。
外径千分尺常简称为千分尺，它是比游标卡尺更精密的长度测量仪器，常见的一种如图2．4－1所示，它的量程是0－25毫米，分度值是0．01毫米。
数显卡尺校正作业指导书
数显卡尺校正作业指导书标题：数显卡尺校正作业指导书引言概述：数显卡尺作为一种精密测量工具，在工业生产和实验室研究中具有重要作用。
然而，由于使用环境和长时间使用等原因，数显卡尺的准确性可能会受到影响。
因此，进行定期的校正工作是必要的。
本文将为您提供一份数显卡尺校正的作业指导书，以确保您能正确地进行校正操作。
一、校正前的准备工作1.1 清洁数显卡尺表面1.2 检查数显卡尺的电池电量1.3 确保数显卡尺处于稳定的工作环境二、校正过程2.1 校正前的基准设定2.1.1 使用已校准的参考卡尺2.1.2 将参考卡尺放置在水平平台上2.1.3 调整数显卡尺的零点2.2 校正数显卡尺的线性误差2.2.1 使用标准物体进行校正2.2.2 测量标准物体的长度2.2.3 计算并调整线性误差2.3 校正数显卡尺的零点漂移2.3.1 使用参考卡尺测量参考长度2.3.2 记录数显卡尺的测量值2.3.3 计算并调整零点漂移三、校正后的验证3.1 使用标准物体验证线性误差校正3.2 使用参考卡尺验证零点漂移校正3.3 记录校正结果并进行标识四、校正频率和记录4.1 校正频率的确定4.1.1 根据数显卡尺的使用频率4.1.2 根据数显卡尺的精度要求4.1.3 根据数显卡尺的环境条件4.2 校正记录的保存4.2.1 记录校正日期和操作人员4.2.2 记录校正前后的测量数据4.2.3 保存校正记录并定期复查结论：数显卡尺的准确性对于工业生产和实验室研究的精度要求至关重要。
通过本文提供的数显卡尺校正作业指导书，您可以正确地进行校正操作，确保数显卡尺的准确性和稳定性。
校正后的验证和记录也是为了确保校正结果的可靠性和追溯性。
请按照指导书的步骤进行校正，并定期进行校正复查，以保证数显卡尺的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
游标卡尺、千分尺
一、游标卡尺
1.定义：利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。
2.结构型式：
分为Ⅰ型、Ⅱ型、Ⅲ型游标卡尺
3. 读数方法：
（1）先读整数——看游标零线的左边，尺身上最靠近的一条刻线的数值，读出被测尺寸的整数部分
（2）再读小数——看游标零线的右边，读出游标第几条刻线与尺身刻线对齐，读出被测尺寸的小数部分（即游标读数值乘其对齐刻线的顺序数）；
（3）得出被测尺寸——把上面两次读数的整数部分和小数部分相加，就是卡尺的所测尺寸。
4. 游标卡尺的使用方法：
（1）测量外尺寸时，应先把量爪张开得比被测尺寸稍大，再把固定测量爪与被测表面靠上，然后慢慢推动尺框，使活动测量爪轻轻地接触被测表面，并稍微游动一下活动测量爪，以便找出最小尺寸部位，可获得正确的测量结果。
卡尺的两个测量爪应垂直于被测表面。
同样道理，读数之后要先把活动测量爪移开，再从被测件上取下卡尺；在活动测量爪还没松开之前，不允许猛力拉下卡尺。
（2）测量内孔直径时，应先把测量爪张开的比被测尺寸稍小，再把固定测量爪靠在孔壁上，然后慢慢拉动尺框，使活动测量爪沿着直径方向轻轻接触孔壁，再把测量爪在孔壁上稍微游动一下，以便找出最大尺寸部位。
注意测量爪应放在孔的直径方向（3）测量沟槽宽度时，卡尺的操作方法与测量孔径相似，测量爪的位置也应摆正，要垂直于槽壁。
（4）测量深度时，应使游标卡尺的尺身下端面与被测件的顶面贴合，向下推动深度尺，使之轻轻接触被测底面，
（5）测量孔中心与测平面之间的距离，
（6）测量两孔的中心距。
5. 测量的注意事项
（1）测量力要适当，可使用带有微动装置（同时还能控制测量力）的卡尺
（2）选用测量爪适当的部位，测量时应尽量避免使用刀口形测量面而使用靠近尺身的平测量面。
（3）测量温度要适宜，当卡尺和被测件的温度相同时，测量温度与标准温度的允许偏差可适当放宽。
（4）适当增加测量次数，取平均值。
6. 游标卡尺的维护保养使用游标卡尺，除了要遵守测量器具维护保养的一般事项外，还要
注意以下几点：
（1）不允许把卡尺的两个测量爪当做螺钉扳手用，或把测量爪的尖端用作划线工具、圆规等。
（2）不准把卡尺代替卡钳、卡板等，在被测件上来回推拉。
（3）移动卡尺的尺框和微动装置时，不要忘记松开紧固螺钉；但也不要松得过量，以免螺钉脱落丢失。
（4）测量结束要把卡尺平放，尤其是大尺寸的卡尺更应注意，否则尺身会弯曲变形。
（5）带深度尺的游标卡尺，用完后，要把测量爪合拢，否则较细的深度尺露在外边，
容易变形甚至折断。
（6）卡尺使用完毕，要擦净上油，放到卡尺盒内，注意不要锈蚀或弄脏。
二.高度游标卡尺
1. 定义：是利用游标原理对装置在尺框上的划线量爪工作面，或测量头与底座工作面相
对移动分隔的距离进行读数的一种测量器具。
可用于测量工件的高度尺寸、相
对位置以及精密划线等。
2. 高度尺的结构型式：
3. 高度尺的使用方法与游标卡尺操作和读数方法大体相同。
（1）划线时，要把被测件放置在平板上，移动尺框使划线量爪接近于需要的高度尺寸，在拧紧微动装置上的紧固螺钉，然后旋转微动螺母，使划线量爪对准所需尺寸，
再用紧固螺钉把尺框固定好。
用一只手或两只手握住底座并稍加压力，沿着平
板均匀地滑动，在被测件上划出需要的水平线。
注意：握高度尺底座的手劲要
均匀适当，使底座贴合平板，平稳地滑动，而不应是跳跃式地颤动，划线时也
不能让底座翘起来。
（2）高度尺可用于绝对测量，也可用于相对测量。
（3）用杠杆百分表（或杠杆千分表）代替量爪的零位指示。
（4）高度尺的测量或划线工作，是在平板（平台）上进行的，因此要把平板、被测件、高度尺的底座工作面和测量爪的测量面等擦干净，才能进行测量或划线。
（5）高度尺使用完毕，要卸下测量爪，把高度尺立着放，而不能躺着放。
搬动高度尺时，应一手托住底座，一手扶住尺身，不允许横着或竖着提尺身，以免高度尺
跌落或尺身变形。
三、深度游标卡尺
1. 定义：利用游标原理对尺框测量面和尺身测量面相对移动分隔的距离进行读数的测
量器具。
可测孔（阶梯孔、盲孔）和槽的深度、台阶高度以及轴肩长度等。
2. 结构型式：
3. 深度尺的使用方法深度尺的操作和读数方法与游标卡尺大致相同。
（1）尺框的测量面比较大，在使用前应检查是否有毛刺、锈蚀等缺陷；要擦干净测量面上的油污、灰尘和切屑等。
（2）深度尺可用于绝对测量和相对测量。
测量时，要松开紧固螺钉，把尺框测量面靠在被测件的顶面上，左手稍加压力，不要倾斜，右手向下轻推尺身，当尺身下
端面与被测底面接触后，就可以读数；或者用紧固螺钉把尺身固定好，取出深度
尺进行读数。
（3）深度尺使用完毕，要把尺身退回原位，用紧固螺钉固定住，以免脱落。
四、带表卡尺
1. 定义：带表卡尺的外形与游标卡尺相似，它是利用机械传动系统，将两测量面的
相对移动变为指示表指针的回转运动，并借助尺身标尺和指示表对两测量面相对
移动所分隔的距离进行读数的测量器具。
2. 型式：分为Ⅰ型、Ⅱ型两种，
3. 使用及读数：
1. 带表卡尺的用途与游标卡尺相同，测量准确度高些。
2. 带表卡尺使用方法与游标卡尺相同。
读数装置是由尺身和指示表两部分组成，当
尺框上的活动测量爪与尺身的固定测量爪贴合时，尺框左边线“读数部位”与尺身
的“0”刻线对齐，指示表的指针位于正上方并指“0”，此时两个测量爪之间的距离
为零。
测量时，将尺框向右移到某一位置，这时的活动测量爪与固定测量爪之间的距离就是被测尺寸。
被测尺寸的整数部分可从“读数部位”左边的尺身刻度线上读出，而小数部分可由指示表指针读出。
五、电子数显卡尺
1. 定义：是利用电子测量和数字显示原理，对两测量面相对移动分隔的距离进行读数的测量器具。
2. 结构型式：
3. 使用及读数：使用方法与相应的游标卡尺相同，可从显示器上直接读取被测数
值。
六、电子数显深度卡尺
1. 定义：是利用电子测量和数字显示原理，对尺框测量面和尺身测量面相对移动分
隔的距离进行读数的测量器具。
2. 结构型式：
3.使用及读数：使用方法与相应的游标卡尺相同，可从显示器上直接读取被测数值。
七、电子数显高度卡尺
3. 定义：是利用电子测量和数字显示原理，对装置在尺框上的划线量爪工作面与底
座工作面相对移动分隔的距离进行读数的测量器具。
4. 结构型式：
3.使用及读数：使用方法与相应的游标卡尺相同，可从显示器上直接读取被测数值。
第二节千分尺类测量器具一、外径千分尺1. 定义：是利用螺旋副原理，对尺架上两测量面间隔的距离进行读数的外尺寸测量器具。
2. 优点：使用普遍，是一种重要的精密测量器具。
它具有体积小、坚固耐用、测量准确度较高、使用方便、容易调整以及测力恒定。
3. 测量范围：可以测量工件的各种外形尺寸，如长度、厚度、外径以及凸肩厚板厚或壁厚等。
4. 精度：0.01mm。
5. 结构型式：
6. 读数方法：（1）先读整数——微分筒的棱边（或称锥面的端面）作为整数毫米的读数指示线，在固定套管上露出来的刻度线数值，就是被测尺寸的毫米整数和半毫米数。
如图示。
（2）再读小数——固定套管上的刻线作为不足半毫米小数部分的读数指示线，在微分筒上读出小数。
读小数时，看固定套管的纵刻线与微分筒上那一条刻线对齐，就能读出被测尺寸的小数部分。
（3）得出被测尺寸——把上面两次读数的整数部分和小数部分相加，就是被测尺寸。
7. 使用方法：（1）减少温度的影响1）使用千分尺时，要手握住隔热装置。
2）用等温方法使千分尺与被测件保持相同的温度进行测量。
（2）保持测力恒定1）测量时，当两个测量面将要接触被测表面，就不要旋转微分筒，只旋转测力装置的转帽，等棘轮发出“卡、卡”响声后，再进行读数。
2）调节距离较大时，应该旋转微分筒，而不应旋转测力装置的转帽；只有当测量面快接触被测表面时才用测力装置。
这样，既节约调节时间，又防止棘轮过早磨损。
3）不允许猛力转动测力装置，否则测量面靠惯性冲向被测件，测力要急剧增大，测量结果不会准确，而且测微螺杆也容易咬住。
4）退尺时，应旋转微分筒，不要旋转测力装置，以防拧松测力装置，影响零位。
（3）操作方法1）测量较大工件时，最好把工件放在V形铁或平台上，采用双手操作法：左手拿住尺架的隔热装置，右手用两指旋转测力装置的转帽，如图。
3）测量较小件时，也可采用尺架固定操作法：用软的东西垫住尺架，轻轻地夹在钳口或夹持架中（要防止落地摔坏），左手拿住工件，右手用两指操作如图。
