九年级物理电流的测量练习题
1
电流的测量训练题
一、选择题
1、下列用电器中，工作电流为0.1mA的可能是：（ ）
A、半导体收音机 B、家用普通照明灯
C、家用电冰箱 D、液晶显示的电子计算器
2、在下图所示的四幅电路中，电流表能够测灯L1电流的是（ ）
3、如右上图，电流表测量的是（ ）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和L2的电流 D．通过灯L1和L2的电流和
4、小刚设计了四幅用电流表测量灯的电流，如图所示。当开关闭合时，不可能造成电源或电流
表损坏的电路图是（ ）
5、一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使
用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（ ）
A．指针不动 B．指针反向偏转
C．指针摆动偏小 D．指针摆动太大，电流表可能被烧坏
6．关于电流方向的下列说法中正确的是（ ）。
A. 电源对用电器供电时，电流都是由电源的正极通过用电器流向负极
B. 直流电源对用电器供电时，电流都是由电源的正极通过用电器流向负极
C. 直流电源对用电器供电时，电流都是由电源的正极由电源内部流向负极
D. 直流电源对用电器供电时，电流都是由电源的负极通过用电器流向正极
7．关于电流表的使用，下列说法中不正确的是 （ ）。
A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B．电流表要并联在被测电路中
C．当电路中的电流不估计时，要用试触的方法来选定合适的量程
2
D．绝不允许不经过用电器把电流表接线 柱接到电源的两极上
8．用电流表测量通过L1的电流，图2中正确的是（ ）
9．在图3中要测量干路的电流，那么电流表连接的位置应该是（ ）
A．只能在a点 B．可以在b点或c点
C．可以在a点或d点 D．可以在a、b、c、d各点
10、如图4所示，电流表A所测的电流是：（ ）
A．通过L1上的电流 B．通过L2的电流
C．通过干路的电流 D．都有可能
11．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A的量程，但误将“-”和
“3”两接线柱接入电路．这样做的结果是（ ）。
A．指针摆动角度大 B．指针摆动角度小，读数更准确
C．指针摆动角度小，会损坏电表 D．指针摆动角度小，读数不精确
12．电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数
为零，那么可能出现的问题是（ ）
A．电灯L1被短路 B．电灯L2被短路
C．有一盏灯的灯丝断了 D．电流表正负接线柱接反了
13．在如图5所示电路中，用电流表测小灯泡的电流，估计电流大
约是0.8A，那么A、B线头应分别接电流表的（ ）
A．＂3＂和“＋”接线柱上 B．＂0．6＂和“＋”接线柱上
C．＂3＂和0．6接线往上 D．“＋”和3接线柱上
14．在图6所示电路中，有一个是电流表，另三个是灯泡，则（ ）
A．a、b、d为灯泡，c为电流表 B．a、b、c为灯泡，d为电流表
C．b、c、d为灯泡，a为电流表 D．a、c、d为灯泡，b为电流表
二、填空题
图2
图4
图3
图5
图6
3
15．360μA＝_________mA＝_________A； 0.2A＝_____ mA ＝ μA．
16．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4Ａ～0．5A，所用的
电流表有“–、0．6A、3A”三个接线柱，测量时应把 和 两接线柱接
入电路，这样测得的结果较为准确．
17．如图所示，该表是 表，由图可知，它有两个量程是
和 ，当选第1个量程时，指针所指的电流为
A，选第2个量程时，指针所指的电流为 A.
18．电子手表中的电流约为1.5～2 ，电子计算器工作时的电
流约为0.15 ,日光灯发光时的电流约为0.15 。 断开的电路中的特点是电路
中 电流（填“有”或“没有”）。
三、实验题
20．如图7所示，要使两灯并联，开关接在干路上，用电流表测L2中的电流（使用“-”和“0.6”
接线柱），用笔画线作导线连接各元件，并画出电路图。
21．某同学在用电流表测量电流时，发现表针向反方向偏转，这是因为__________；另一同学
发现表针偏转角度很大，越过了有刻度的部分，指在没有刻度的地方，这是因为___________；
还有一个同学发现指针偏转角度很小，他应该___________________。
22．在“用电流表测电流”的实验中
（１）连接电路中的开关应处于______状态。
（２）在实验中发现指针反偏，这是因为________________________
（３）如图8 所示，在练习使用电流表
测量电路中电流时的电路中，若测得
A、
B、C三处的电流分别是IA、IB、IC，
A
表接在B处(接0—0.6A)，指针在E处，
接A处（接0—3A），指针在F处，则
IA=_______A，I
B
=_________A.
图7
图8
4
23．现有灯泡 Ll和L2,开关S1和S2、电池、电流表各一只、导线若干．请按以下要求设计电路：
( l) 灯泡Ll和L2并联；(2) 开关S1可控制两只灯泡，开关S2只能控制灯泡L2；(3) 电流表测
干路电流. 在下面空白处画出你所设计的电路图，并在图中标明电流表“十”、“一”接线
柱的位置，以及开关闭合后的电流方向．
24．如图9所示电路图中，闭合S后，两灯都不亮，可能是L1、L2 其中的一个灯丝断了.利用
电流表依次并接在L1、L2两端，若观察到 亮，则是 灯丝断了；若观察到 亮，则
是 灯丝断了。
25．如图10所示是某同学“用电流表测电流”时电流表的偏转情况，发生该现象的原因
是 . ，纠正方法是 。
26．（1）小红和小丽用电流表测量同一电路中的电流，小红接入电路中的是0~0.6A量程，而
小丽却按照0~3A量程读得测量值为2.4A，则实际测得得电流应该是（ ）
A．1.2A B．4.8A C．0.12A D．0.48A
（2）王刚在做一电学实验时，闭合开关后，发现电流表的指针偏转
如图所示，产生这一现象的原因及纠正方法是 。
27．如图是小明用电流表测量通过灯泡电流的实验装置图，其中导线a
端没有连接。如果小明把导线a端与接线柱b连接，开关闭合时能正
常测出通过小灯泡的电流，开关断开时能使电路断开。小明还想做以
下尝试，请你帮助他预计会出现什么情况：
①如果把导线a端与接线柱c连接，预计出现的情况为： 。
②如果把导线a端与接线柱d连接，预计出现的情况为： 。
③如果把导线a端与接线柱e连接，预计出现的情况为： 。
图9
图10
粤教沪版物理九年级上册习题课件：：13.3《怎样认识和测量电流》(含答案)
课堂演练
知识点1 电流
典例精练
【例1】下列说法正确的是 A.只有正电荷定向移动才能形成电流 B.正电荷定向移动的方向规定为电流的方向 C.只要有电荷运动就有电流 D.负电荷定向移动的方向规定为电流的方向
( B)
【例2】以下四件家用电器正常工作时电流最接近5 A的是
A.电风扇 C.台灯
B.笔记本电脑 D.电饭锅
课后作业
能力提升
8.图13-3-11是实验室常用的一种电流表，其零刻度不在表盘的 最左端.当导线a、b分别与标有“-”和“3”的接线柱相连时，电 流表指针偏转情况如图所示.此时，电流是从导线__a__（填“a” 或“b”）流入电流表，其示数是_0_._4_A.为了增大指针的偏转角 度从而减小读数误差，应将导线a与标有“_0_.6__”的接线柱相连， b与标有“__-_”的接线柱相连.
课后作业
9.如图13-3-12所示为一实物电路,请画出所对应的电路图. 如答图13-3-3所示
课堂演练
【例5】下图所示电路电流表能够直接测量通过灯L2电流的
是
(C )
【例6】用笔画代替导线完成图13-3-6中电路的实物连接.要 求：两灯并联，开关控制整个电路，电流表测量通过L1、L2 的总电流，导线不能交叉. 如答图13-3-1所示
课堂演练
模拟演练
3.电流表连入电路的两个接线柱如图13-3-2所示，则电路中的 电流是_1_.4__A.如果电流表连入电路的接线柱为“-” “0.6”，指 针仍然转到原来的位置，则此时电路中的电流为__0_.2_8_A.
课后作业
6.如右图13-3-10所示电路，两个完全 相同的电流表，指针偏转相同，若电 流表示数为0.5 A，则通过L1的电流为 __2__A，通过L2的电流为_0_._5_A．
九年级物理 15.4 电流的测量
九年级物理 15.4 电流的测量主备人 张哲斐 参与人 刘超 审核人 李永慧学习目标：1、认识电流的单位及其换算关系。
2、理解并掌握利用电流表测量电流。
3、掌握电流表的使用方法和注意事项。
知识回顾1、电路的两种基本连接方式是 和 。
2、家庭的用电器大部分都是 电路。
自主学习：1．电流：表示电流 的物理量，通常用字母I 来表示，单位是 简称 ，符号 。
2.单位换算：1 安= 毫安= 微安 相邻两个单位是“千进制” 3.电流的测量电流表的结构有 、 、 等。
电流表的符号4.观察P 45图15 4—1并结合课桌上的电流表，回答下列问题： （1）三个接线柱： 、 、 。
（2）若接“-”和“0.6”,量程为 ___ , 选用这一量程时，表盘上每大格表示 A ，每一小格表示 A ，即分度值为 ，读数时，要从表盘 __（填上或者下） 排读取。
（3）若接“-”和“ 3 ”,量程为 _, 选用这一量程时，表盘上每大格表示 A ，每一小格表示 A ，分度值为 A ，读数时，要从表盘 __（填上或者下） 排读取。
5、（1）电流表必须和被测的用电器 联。
（2）必须让电流从 色（或者标示 号）接线柱进，再从 色（或者标示 号）接线柱出。
（3）必须正确选择电流表的 。
（4）不允许吧电流表直接连到 。
6、电流表的读数：（1）明确所选电流表的 。
（2）确定电流表的 。
（3）接通电路后，看指针偏过多少格，再乘以分度值就得出电路中的电流。
如图，甲表的示数 ，乙表的示数 。
合作探究：（一）电流表的使用①为什么要进行零点校正？若在测量前电流表的指针偏向“0”刻度的左边，则会使测量值 。
②电流表如果并联了后果会是怎样的？ ③如果使电流从标有“-”接线柱流入,从“+”接线柱流出电流表，后果会怎样？④如果被测电流超过了电流表的量程，会出现什么后果？⑤为什么绝不允许把电流表直接连到电源的两端？ （二）练习使用电流表①把课桌上的实验器材按照P 47图15 4—5甲乙电路图连接起来，分别测出通过小灯泡的电流。
人教版九年级物理全一册 15.4 电流的测量
侧无刻度处，是因为 ， • 若发现指针偏向右侧无刻度处，是因为 。
练习：
1. 0.5安培= 500 毫安= 5×105 微安
2. 200毫安= 0.2 安培= 2×105 微安
3. 10000微安= 0.01 安培
c 4 . “0.15A”最有可能是下列哪个家用电器工作时 的电流: （ ） A、家用电冰箱。 B、家用空调。 C、普通照明灯。 D、普通计算器。
2、把电流表接入电路时，有时要试触，其目的是（ D ）
A、检查电流表是否完好。 B、检查电流表的连接方式是否正确。 C、检查整个电路是否连接正确。 D、选择最合适于被测电流的量程。
刻度盘
1
2
0
0.2 0.4
3
0
A
0.6
－ 0.6 3
每小格是0.1A（上）
1
2
0 0
0.2 0.4
3
A
0.6
答案
－
３
②半导体收音机电源的电流约50mA，等于 A． ③计算器中电源的电流约100μA，等于 A． ④家用电冰箱的电流约1 A，等于 μA．
• 自主学习二，阅读P.45-P.46“电流的测量”这一 小节，完成以下练习
• 3. 测量电流
• 1)仪器：
；符号： 。
• 2)结构：三个接线柱分别是 、 、 。
•
• 自主学习一
• 阅读P.45“电流的强弱”这一小节，完成以下练习
• 1、电流
①电流是表示
量，通常用字母 代表，它的单位是
称
，符号是
．
②其他常用的电流单位是 、
③ 1mA= A； 1μA= A．

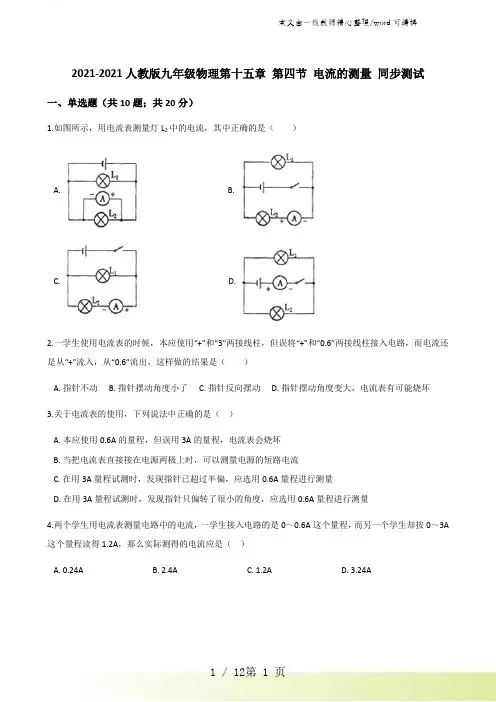

2021-2022人教版九年级物理第十五章 第四节 电流的测量 同步测试
2021-2021人教版九年级物理第十五章第四节电流的测量同步测试一、单选题（共10题；共20分）1.如图所示，用电流表测量灯L2中的电流，其中正确的是（）A. B.C. D.2.一学生使用电流表的时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”流入，从“0.6”流出，这样做的结果是（）A. 指针不动B. 指针摆动角度小了C. 指针反向摆动D. 指针摆动角度变大，电流表有可能烧坏3.关于电流表的使用，下列说法中正确的是（）A. 本应使用0.6A的量程，但误用3A的量程，电流表会烧坏B. 当把电流表直接接在电源两极上时，可以测量电源的短路电流C. 在用3A量程试测时，发现指针已超过半偏，应选用0.6A量程进行测量D. 在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6A量程进行测量4.两个学生用电流表测量电路中的电流，一学生接入电路的是0～0.6A这个量程，而另一个学生却按0～3A 这个量程读得1.2A，那么实际测得的电流应是（）A. 0.24AB. 2.4AC. 1.2AD. 3.24A5.如图的电路中，电流表测量的是( )A. 通过灯L1的电流B. 通过灯L2的电流C. 通过灯L1和灯L2的电流之和D. 电源供给电路的总电流6.如图所示，用电流表测量灯L2中的电流，其中正确的是（）A. B. C. D.7.明明和亮亮用电流表测量电路中的电流，明明接入的是0～3A量程，而亮亮却按0～0.6A的量程进行读数，结果读到的测量值为0.2A，则实际测得的电流应该是（）A. 0.4AB. 0.1AC. 1AD. 0.04A8.用电流表测量通过的电流大小，所接电流表的量程为0～0.6A,刻度盘上只能看清0～3A量程的刻度，发现指针在2.4A刻度线上，则该同学测得的电路大小为（）A. 2.4AB. 0.12AC. 0.48AD. 1.2A9.在用电流表和电压表测电阻的实验中，某同学在操作中电表量程选择正确，但不慎将两表的位置连错，连成如图5甲、乙所示的两种情况.当开关闭合后，甲图发生的后果是（）A. 电流表和电压表都被损坏B. 电流表损坏，电压表示数为零C. 电流表示数为零，电压表有示数D. 电流表损坏，电压表有示数10.用电流表测量通过灯L1的电流，下面四个电路中正确的是( )A. B. C. D.二、多选题（共2题；共6分）11.下列关于实验仪器使用的说法中，正确的是（）A. 使用弹簧测力计时，不能超过它的量程B. 使用天平测质量时，先调节天平横梁平衡C. 使用量筒测水的体积时，视线要与凹液面底部相平D. 使用电流表时，电流表与被测用电器并联12.下面的做法中有可能打弯电流表指针的是（）A. 所测电流超过量程B. 将“+”“﹣”接线柱接反C. 试触时动作不迅捷D. 电流表没接在电路中三、填空题（共5题；共11分）13.如图所示，闭合、，电流表、的指针都在满刻度的三分之一处，则通过灯的电流是________ ，通过灯的电流是________ ，断开，则电流表的示数将________（选填“变大”“变小”“不变”）14.如图所示的仪器，实验时应将它与被测量的用电器________联；使用中要使电流从________接线柱流出，在测量通过小灯泡的电流时，应选用的量程是________．15.用电压表测量电压，电流表的接线和表盘情况如图所示，此时电流表所用的量程是________，示数是________．16.在实验中，小红使用电流表O～3A的量程，晓燕把示数读成小量程的0.18A，则电路中的实际电流大小是________．17.某同学用“0﹣0.6A”和“0﹣3A”两个量程的电流表测手电筒中通过灯泡的电流．她应选用________量程进行试触，试触时发现指针偏转角度很小，这时它应选用________量程进行测量．四、解答题（共1题；共5分）18.在图中的〇里填上适当的电表符号，闭合电键S，使两只灯泡并联连接．五、实验探究题（共1题；共6分）19.如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________．A．通过灯泡L1的电流比L2中的电流小B．灯泡的灯丝断了C．该小灯泡灯座处可能短路了D．灯泡靠近电源负极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．（4）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________．乙：________．六、综合题（共2题；共18分）20.电流表：（1）电流表的连接方法：电流必须从________接线柱流入，从________接线柱流出；电流表应与被测用电器________；被测电流不能超过电流表的________；绝不允许将电流表直接接到________两极上．（2）电流表的读数：看清电流表的量程和分度值（量程为0～3A，分度值为________；量程为0～0.6A，分度值为________），则电流表的示数=指针右偏的格数×________．21.如图甲所示，用电流表测电流．（1）若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？（2）将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？答案解析部分一、单选题1.【答案】C【解析】【解答】解：A、由电路图可知，电流表与L2并联，不能测灯L2中的电流，电流表连接错误；B、由电路图可知，电流表正负接线柱接反了，不能测灯L2中的电流；C、由电路图可知，两灯泡并联，电流表串联在灯L2的支路中，测灯L2中的电流；D、由电路图可知，两灯泡并联，电流表串联接在干路中测干路电流，不是测灯L2中的电流；因此能测灯L2中的电流的是C选项所示电路．故选C．【分析】电流表应与被测电路串联，电流应从电流表的正接线柱流入，负接线柱流出，分析电路图，然后答题．2.【答案】D【解析】【分析】根据电流表的使用方法知，通过电流表的大小不能超过电流表的量程．本应使用“+”和“3”两接线柱，说明电流较大，使用大量程，若使用小量程，会损坏电流表．故选D【点评】本题考查了电流表的使用规则：①电流表要串联在电路中；②电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）．③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程．④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线）．3.【答案】D【解析】【解答】解：A、小量程改用大量程不会烧坏电流表，只是测得的电流值误差较大，因此A选项错误；B、绝对不允许不经过用电器而把电流表连到电源的两极上，否则会烧坏电流表，因此B选项错误；C、用3A量程测试时，指针已超过半偏，而量程为3A的电流表的中央刻度为1.5A，因此不能选项0.6A的量程进行测量，故C选项错误；D、用3A量程测试时，指针只偏转很小角度时，应该用0.6A的量程进行测量，故D选项正确．故选D．【分析】电流表的正确使用方法：①电流表要与用电器串联在电路中；②电流要从“+”接线柱入，从“﹣”接线柱出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上．根据电流表的正确使用方法进行分析．4.【答案】A【解析】【解答】解：电流表的0～3A量程的读数是0～0.6A量程读数的5倍，电流表使用“0～0.6A”的量程时，按照“O～3A”的量程读成了1.2A，则正确读数应为=0.24A．故选A．【分析】根据在电流表的同一刻度处，0～3A量程的读数是0～0.6A量程读数的5倍计算．5.【答案】B【解析】【分析】如图所示，两灯泡并联，电流表与灯泡L2串联，所以电流表测量的是灯泡L2的电流，故选B。
第十五章第4节《电流的测量》练习题 2022-2023学年人教版物理九年级
15.4 电流的测量练习题一、选择题1.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 两个灯泡串联B. 开关只能控制灯C. 电流表测的是通过灯泡的电流D. 电流方向从电流表到开关2.如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是( )A. 撤掉导线，电流表测量的是电路的总电流B. 撤掉导线，电流表测量的是小灯泡的电流C. 撤掉导线，电流表测量的是小灯泡的电流D. 撤掉导线，电流表测量的是小灯泡的电流3.下列四个电路中，闭合开关，能直接测量通过小灯泡电流的电路是( )4.如图所示的电路中，闭合开关时，下列说法正确的是( )A. 开关只能控制灯泡B. 两个灯泡为串联连接C. 电流表测的是通过灯泡的电流D. 电流表测的是通过灯泡和的电流5.如图所示，用电流表测通过灯的电流，下列四个电路图中正确的是( )6.关于如图所示电路，以下分析正确的是( )A. 、串联B. 电流表测通过的电流C. 电流表测通过的电流D. 电流表测干路电流7.一名学生使用电流表时，本应使用“”和“”两接线柱，但误将“”和“”两接线柱接入电路，而电流仍从“”接线柱流入，从“”接线柱流出电流表，这样做的结果是( )A. 指针摆动的角度小了B. 指针不动C. 指针反向摆动D. 指针摆动角度太大，电流表可能被烧坏8.要用电流表测量通过灯的电流，设计的电路如图所示，正确的是( )A. B. C. D.9.如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是( )A. 电流表测量的是灯的电流B. 电流表测量的是灯的电流C. 电流表与灯泡并联D. 电流表测量的是干路中的电流10.下列电路中，灯、均能发光，且电流表能正确测量电流大小的是( )A B C D11.在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来。
这是因为( )A. 电流太大，会损坏电源B. 电流太大，要损坏用电器C. 电流太小，用电器不能工作D. 电流太大，要损坏电源和用电器12. 一位同学选“”量程的电流表测量电流，另一同学却按“”量程读数，其读数为，则实际上测得的电流应该是( )A. B. C. D.13. 小明利用图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是( )A. 导线B. 导线C. 导线D. 导线14.（多选）如图所示，下列说法正确的是( )A. 只闭合开关和时，电灯被短接，电流表测通过的电流B. 只闭合开关和时，电灯断路，电流表测通过的电流C. 只闭合开关和时，电灯和并联，电流表测通过干路的电流D. 开关、和都闭合时，形成短路，电流表将烧坏二、填空题1.如图甲所示的电路中，开关、闭合后，与是填“串”或“并”联的，电流表测量的是通过填“干路”“”或“”的电流，电流表的指针偏转情况如图乙所示，电流表的示数为A.2.如图所示，甲电流表选用的量程是______，分度值为______，读数是______；乙电流表选用的量程是______，分度值为______，读数是______。

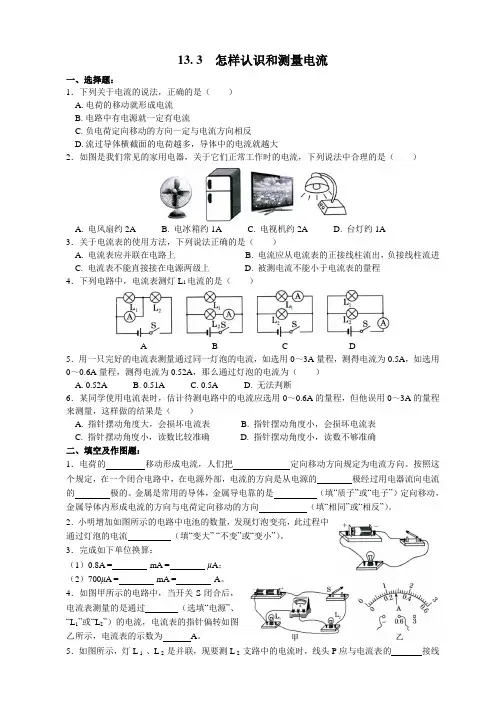

安徽省巢湖市沪粤版九年级物理 13.3 怎样认识和测量电流 练习题精选 附答案
13. 3 怎样认识和测量电流一、选择题：1．下列关于电流的说法，正确的是（）A. 电荷的移动就形成电流B. 电路中有电源就一定有电流C. 负电荷定向移动的方向一定与电流方向相反D. 流过导体横截面的电荷越多，导体中的电流就越大2．如图是我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）A. 电风扇约2AB. 电冰箱约1AC. 电视机约2AD. 台灯约1A3．关于电流表的使用方法，下列说法正确的是（）A. 电流表应并联在电路上B. 电流应从电流表的正接线柱流出，负接线柱流进C. 电流表不能直接接在电源两级上D. 被测电流不能小于电流表的量程4．下列电路中，电流表测灯L1电流的是（）A B C D5．用一只完好的电流表测量通过同一灯泡的电流，如选用0～3A量程，测得电流为0.5A，如选用0～0.6A量程，测得电流为0.52A，那么通过灯泡的电流为（）A. 0.52AB. 0.51AC. 0.5AD. 无法判断6．某同学使用电流表时，估计待测电路中的电流应选用0～0.6A的量程，但他误用0～3A的量程来测量，这样做的结果是（）A. 指针摆动角度大，会损坏电流表B. 指针摆动角度小，会损坏电流表C. 指针摆动角度小，读数比较准确D. 指针摆动角度小，读数不够准确二、填空及作图题：1．电荷的移动形成电流，人们把定向移动方向规定为电流方向。
按照这个规定，在一个闭合电路中，在电源外部，电流的方向是从电源的极经过用电器流向电流的极的。
金属是常用的导体，金属导电靠的是（填“质子”或“电子”）定向移动，金属导体内形成电流的方向与电荷定向移动的方向（填“相同”或“相反”）。
2．小明增加如图所示的电路中电池的数量，发现灯泡变亮，此过程中通过灯泡的电流（填“变大”“不变”或“变小”）。
3．完成如下单位换算：（1）0.8A = mA = μA；（2）700μA = mA = A。
4．如图甲所示的电路中，当开关S闭合后，电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图乙所示，电流表的示数为 A。
九年级物理电流表和电压表测量练习题讲解学习
九年级物理电流表和电压表测量练习题1、下图中电压表测量谁的电压.2、如下图所示，L1和L2是联，○V的a端是接线柱，b端是接线柱。
○V测量两端的电压。
3、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（）A．图 A B. 图 B C．图 C D．图 D4、下列各图中测量L1电压的电路，正确的是（）5、判断右图中所示电路的连接方式以及电表所测量的对象。
（1）灯泡L与滑动变阻器R的连接方式是。
（2）电流表A1测通过的电流。
（3）电流表A2测通过的电流。
（4）电压表测量V1测两端的电压。
（5）电压表测量V2测两端的电压。
6、请你根据如图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。
（1）闭合开关S1和S2，断开S3，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（2）闭合开关S3，断开S1和S2，则L1、L2的连接方式是，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（3）闭合开关S2和S3，断开S1，则L1是路，L2是路，发光情况是L1 ，L2 ，电流表测通过灯的电流，电压表测灯两端的电压。
（4）闭合开关S1、S2和S3，则电路是，发光情况是L1 ，L2 ，电流表的示数是电压表的示数是。
7、如图1，电灯L1、L2是联，电流表A1测量通过的电流，电流表A2测通过的电流，电压表V测量两端的电压。
8、如图2，电灯L1、L2是联，电流表A测量通过的电流，电压表V1测量两端的电压。
电压表V2测量两端的电压。
9、判断（1）在开关断开时，请判断电流表和电压表所测的对象。
（2）在开关闭合时，请判断电流表和电压表所测的对象。
10、判断下列各图中电压表所测量的对象。
（1）如图1，电灯L1、L2是联，电流表A测通过的电流。
电压表V测量两端的电压。
（2）如图2，电灯L1、L2是联，电流表A测通过的电流。
人教版九年级物理全册第4节 电流的测量.docx
L 1 L 2 初中物理学习材料 第4节 电流的测量知识整理1、电荷在电路中定向移动形成电流。
我们把 规定为电流的方向。
的移动方向与电流方向正好相反。
2、电流强度用字母 表示，它的单位是 ，符号为 。
3、电流的测量用 ，它的表示符号是 ，它必须 在被测电路中，电流从它的 流进，从 流出， （填“能”或“不能”）把它直接接在电源的两极。
名题诠释例1、用一个电源、一个开关、两个电流表、两只灯泡组成了图5-1-4所示的四个电路，其中电流表能正确测L l 的电流的是( )分析：本题考查电流表使用的注意事项。
首先电流表必须跟被测电路串联，第二是电流表必须从电流表的“+”接线柱流进，从“—”接线柱流出，第三是电流表不能直接接在电源两端。
在A 中，上面的电流表正负接线柱接错；B 中上面的电流表和被测电路是并联的；D 中上面的电流表正负接线柱接错。
答案：C例2、下图中有一些电路元件，电源为两节干电池，两只灯泡的电阻均为12Ω。
（1）请用铅笔代替导线，把各电路元件连接起来。
要求：开关同时控制两盏灯，电流表测量L 2的电流，导线不交叉。
（2）画出上述实物图相对应的电路图。
分析：本题是根据要求来连接实物图。
在这儿要注意两个问题：第一、它的要求是：用一个开关同时控制两盏灯，串联并联都是可以的；但如果电流表只测量L 2的电流，如果串联的话它们的电流是相等的，所以这儿两盏灯应是并联的。
也就是说，本题的要求是开关应在干路上，电流表测量L 2的电流。
第二、那就是电流表量程的确定。
题中告诉我们电源为两节干电池，就是电压为3V ，两只灯泡的电阻均为12Ω，所以电流的大小为3V/12Ω=0.25A ，电流表量程用0—0.6安。
连接和电路图见旁边图。
基础巩固：1、关于电流的方向，说法正确的是（）BA、带电微粒的运动方向就是电流的方向B、自由电子移动方向与电流方向相反C、金属导体中自由电子运动方向就是电流的方向D、以上说法均不正确2、下列用电器在正常工作时电流量最小的是（）AA、电子手表B、电冰箱C、白炽灯D、空调器的是（）A3、（2008丽水）下列有关电流表的使用，不正确．．．Ａ．电流表并联在被测电路中Ｂ．电流表串联在被测电路中Ｃ．被测电流不超过电流表的量程Ｄ．电流从电流表“＋”接线柱流入，“－”接线柱流出4、要想知道某段电路中通过的电流大小，可以用电流表来测量。
第十五章 第4节 电流的测量-2023学年九年级物理上册全优精准自测卷(人教版参考答案及解析)
第十五章电流和电路第4节电流的测量基础夯实练01电流的强弱1.[2021·山东德州模拟]下列用电器正常工作时电流大约为5A 的是()2.[2021·安徽淮北模拟]计算器中的电流很小,大约100μA,也就是________A；雷电是一种常见的自然现象,发生雷电时的电流高达2×103A,相当于________mA。
02电流的测量3.下列关于电流表使用的说法中错误的是()A.电流表必须和被测用电器并联B.电流从电流表的“+”接线柱流入,“-”接线柱流出C.被测电流不能超过电流表所选的量程D.电流表两接线柱不能与电源两极直接相连接4.[2021·吉林中考]如图所示,能正确地测出小灯泡L 2电流的电路是()5.[2021·江苏淮安模拟]在如图所示的电路中,闭合开关时,下列说法正确的是()A.电流表测的是通过灯泡L 1的电流B.电流表测的是通过灯泡L 2的电流C.两个灯泡串联D.开关只能控制灯L26.丹丹在实验室连接了四个实物电路,如图所示,其中电流表的接法正确的是()7.[2021·浙江宁波校级期中]实验室常用的电流表有三个接线柱,从左到右分别标有________、________和________。
当“-”和“0.6”接线柱接入电路时,指针的位置如图甲,此时电流表的量程是________A,分度值是________A,图中示数为________A；当“-”和“3”接线柱接入电路时,指针的位置如图乙,此时电流表的量程是________A,分度值是________A,图中示数为________A)8.在用电流表测电流的实验中:(1)连接电路时,开关应________,电流表应先用________量程试触。
(2)若某同学连接的电路如图甲所示,则电流表测的是灯________的电流。
合上开关后,如果电流表的示数如图乙所示,则通过该灯的电流是________mA.(3)只需改动一根导线就可测得总电流,请在图中用“”指出需改动的导线,并在原图中画出正确的电路连线。
人教版九年级物理全一册练习(第十五章 第4节 电流的测量)附答案 2020年秋四川绵阳南山双语学校
2020年秋四川绵阳南山双语学校（初中九年级物理）第十五章电流和电路第4节电流的测量基础知识点：1．电流(1)定义：电流是表示的物理量，用字母表示。
(2)单位：电流的国际单位是，简称，符号，1 A＝mA＝μA。
2．认识电流表(1)电流表的作用：测量电路中的。
(2)电流表有个接线柱，有个量程，对于0～3 A量程，刻度盘上每小格表示的电流是A；对于0～0.6 A量程，每小格表示的电流是A。
3．电流表的使用规则(1)使用前，应检查指针是否对准，如有偏差，需先。
(2)电流表必须在被测的那部分电路中，使电流从电流表的接线柱流入，从接线柱流出。
(3)被测电流不要超过电流表的。
(4)在预先不能估计被测电流大小的情况下，应选用的量程，并用法判断被测电流的大小，然后根据情况选用合适的量程。
(5)绝对不允许将电流表与电源或用电器，否则会烧坏电流表。
强化练习：1.计算器工作时，内部的电流约100 μA，合mA＝A；手机待机时，通过手机的电流约为20 mA，合A＝μA。
2.如图所示，能直接测量通过灯L2电流的电路是()3．如图甲所示的电路，当开关S闭合后，电流表测量的是通过________(选填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为________A。
4．有0～0.6 A和0～3 A两个量程的电流表，实验中需用0～0.6 A这一量程，但这一量程的刻度值不够清楚，某一次测量中，从0～3 A量程的刻度盘上发现指针正好指在2.3 A的刻度线上，则测得的实际电流大小为()A．0.43 A B．0.46 AC．0.7 A D．2.3 A5．如图所示电路，闭合开关，以下判断正确的是()A．灯L1、L2串联B．电流表测灯L1电流C．电流表测灯L2电流D．电流表测总电流6．某同学使用电流表时，估计待测电路中的电流应选用0～0.6A的量程，但他误用0～3A的量程来测量。
这样做的结果是( )A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度小，读数比较准确D．指针摆动角度小，读数不够准确7．关于电流表的使用，下列说法不正确的是()A．使用前，如果电流表的指针没有指在表盘的零刻度线上，要先进行调零B．当电路中的电流不能估计时，要用试触的方法来选定合适的量程C．要正确读出电流表的示数，必须先看清电流表所使用的量程D．如果电流表与被测用电器并联连接，则电流表一定被烧坏8．电流表接入电路前，要“试触”接线柱，其目的是() A．观察电流表是不是能通过电流B．检查电流表连入电路的方法是否正确C．选择电流表适合于被测电路的量程D．观察电流表的量程9．某同学用电流表测电路中电流时，闭合开关后发现电流表指针来回晃动，灯泡时亮时暗，则可能发生的故障是() A．导线断路B．开关断开C．灯泡与灯座接触不良D．电流表损坏10．如图所示，某同学在实验时误把电流表并联在灯L2的两端，开关闭合后观察到的现象是()A．两灯都不亮B．两灯亮度正常C．L1亮，L2不亮D．电流表没有示数11．如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。
