客车线束基本设计

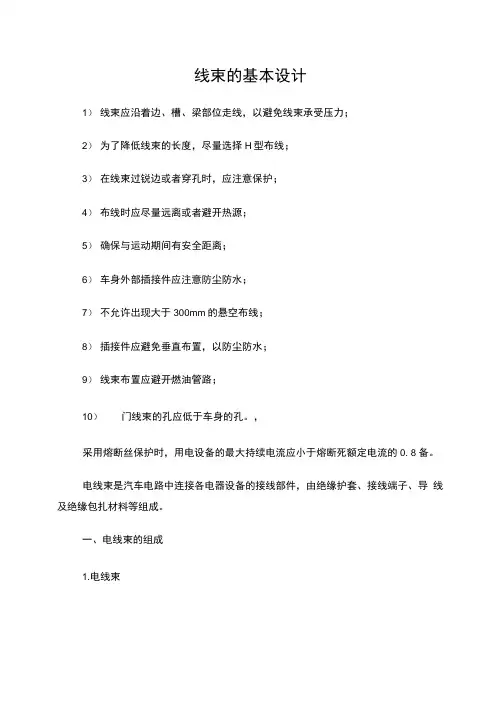

线束的基本设计
1）线束应沿着边、槽、梁部位走线，以避免线束承受压力；
2）为了降低线束的长度，尽量选择H型布线；
3）在线束过锐边或者穿孔时，应注意保护；
4）布线时应尽量远离或者避开热源；
5）确保与运动期间有安全距离；
6）车身外部插接件应注意防尘防水；
7）不允许出现大于300mm的悬空布线；
8）插接件应避免垂直布置，以防尘防水；
9）线束布置应避开燃油管路；
10）门线束的孔应低于车身的孔。
，
采用熔断丝保护时，用电设备的最大持续电流应小于熔断死额定电流的0.8备。
电线束是汽车电路中连接各电器设备的接线部件,由绝缘护套、接线端子、导线及绝缘包扎材料等组成。
一、电线束的组成
1.电线束
为了便于安装、维修,确保电气设备能在最恶劣的条件下工作,将全车各电气设备所用的不同规格、不同颜色的电线通过合理的安排,将其合为一体,并用绝缘材料把电线捆扎成束,这样既完整,又可靠。
2.电线截面积与色标的正常选择
1)电线截面积的正确选择
车上的电气设备根据负载电流的大小选择所用电线的截面积。
长时间工作的电气设备可选用电线实际载流量的60%；短时间工作的电气设备可用电线实际载流量的60%-100%。
2)电线色标的选择
为了便于识别和维修,电线束中的电线采用了不同的颜色。
为了在电路图中标注方便,导线的颜色均用字母表示,其代表的颜色在各线路图中均有附注。
二、电线束线路故障产生的主要原因
汽车线路常见的故障有：插接件接触不良、导线之间的短路、断路、搭铁等。
产生原因有以下几个方面：
1)自然损坏
电线束使用超过了使用期,使电线老化,绝缘层破裂,机械强度显著下降,引起电线之间短路、断路、搭铁等,造成电线束烧坏。
线束端子氧化、变形,造成接触不良等,会引起电气设备不能正常工作。
2)由于电气设备的故障造成电线束的损坏
当电气设备发生过载、短路、搭铁等故障,都可能引起电线束损坏。
3)人为故障
装配或检修汽车零部件时,金属物体将电线束压伤,使电线束绝缘层破裂；电线束位置不当；电气设备的引线位置接错；蓄电池正负极引线接反；检修电路故障时,乱接、乱剪电线束电线等,都可以引起电气设备的不正常工作,甚至烧坏电线束。
三、电线束线路故障的检测与判断
1)电线束烧坏故障的检测与判断
电线束烧坏,都是突然发生的,而且燃烧速度很快,烧坏的线路中,一般无保险装置。
电线束烧
坏的规律是：在电源系统的电路中,哪点搭铁,电线束就烧到哪里,其烧坏与完好部位的交接处,可认为该处电线搭铁；若电线束烧坏至某电气设备的接线部位时,则表明该电气设备故障。
2)线路之间的短路、断路、接触不良故障的检测与判断
-电线束受到外部挤压、冲击,引起电线束内电线绝缘层损坏,导致电线之间的短路,使某些电气设备失控、保险丝熔断。
判断时,可拆开电气设备与控制开关两端的电线束插接器,用电表或试灯检测线路的短路之处。
-导线断路故障,除明显的断裂现象外,常见故障多发生在导线与导线端子之间。
有的导线断路后,外绝缘层与导线端子完好,但导线内芯线与导线端子已断路。
判断时,可对怀疑断路的导电线与导线端子做拉力试验,在拉力试验过程中,如导线绝缘层逐渐变细时,可确认该导线已断路。
-线路接触不良,故障多发生在插接器内。
当故障出现时,会引起电气设备不能正常工作。
判断时,接通该电气设备电源,碰触或拉动该电气设备的有关插接器,当碰触某个插接器时,该电气设备的工作忽正常,忽不正常,表明该插接器有故障。
四、电线束总成的更换
1.外观的检查
1)新的电线束型号应与原车型一致,导线端子与导线连接可靠,可用手拉一拉各插接器与导线有无松动、脱落现象。
2)将新的电线束与原电线束对比一下,如：电线束的尺寸、导线端子接头、导线颜色等应基本一致。
对有疑问之处,可用万用表进行测试,确认该电线束完好后,方可更换。
2.电线束的安装
各电气设备的插接器、插头、插座须与电线束上的插座、插头相对应。
各连接导线与电气设备连接后,要留有一定的余量,导线不可拉得太紧或放的太松。
3.线路的检查与接通试验
1)线路的检查
电线束更换完毕后,首先检查电线束插接器与电气设备的连接是否正确,蓄电池正、负极是否连接正确。
2)通电试验
蓄电池的搭铁线可暂时不接,用一只12V,20W左右的灯泡做试灯,将试灯串接在蓄电池负极与车架搭铁端之间,关闭车上所有用电设备开关。
正常时试灯应不亮,否则表明电路有故障。
当电路正常后,取下灯泡,用一只容量为30A的保险丝,串接在蓄电池负极与车架搭铁端之间,不启动发动机,逐个接通车上各用电设备电源,对电气设备及线路检查,在确认电气设备及线路无故障后,取下保险丝,连接好蓄电池搭铁线。
个人总结
线束的设计，主要涉及以下几个方面：
先熟悉整车的电气配置情况，画出电气原理图。
在画图时，
1）根据电气的功率计算出电流的大小，确定出熔断器的熔断电流的大小选择。
一般熔断器电流=用电器电流/0.8，但还有一个安全系数需要考虑;熔断器可以在
短时间内通过很大的峰值电流，所以对感性负载不考虑自感电动势产生的电流。
熔断器对平常工作时容易过载的电路不用熔断器而用自动断电器；
2）跟据电流的大小选择线径的大小；
3）对用电器进行载荷分配，确定电路的保护方式及确定总保险的容量；
有了电气原理图，然后就是2维和3维软件的使用
电气设备的具体位置受控于电气负载的安装位置，根据这些位置确定线束的走向；一般是E或者H型布线。
其中有很多注意的地方：
注意线束过孔的密封与保护；
确定线束的固定空位于保护方式；
设置线束的搭铁点；
1)弱信号传感器的搭铁线，应单独就进搭铁；
2)各个电子控制单元应单独搭铁，防止信号干扰；
3)蓄电池负极，发动机，变数箱的应慎重选择。
五菱荣光LZW6407B3微型电喷客车线束图解
五菱荣光LZW6407B3微型电喷客车线束图解五菱荣光LZW6407B3微型电喷客车是一款专门为城市出行和商务用途而设计的微型客车。
这款车子采用了先进的电喷系统，从而实现了动力更加稳定、维修更加便捷的优势。
在五菱荣光LZW6407B3微型电喷客车中，线束被认为是车子的“血管系统”，负责着整个车子的能量传输、数据传输和信号传输等重要任务。
下面，我们一起来看一下这款车子的线束系统以及其重要的部分。
整车线束整车线束是五菱荣光LZW6407B3微型电喷客车的中枢神经系统。
它主要包括了动力线束、传感线束、仪表线束和LED车灯线束等。
这些线束主要位于车子的底盘和驾驶室，它们通过连接内部与外部各种传感器和设备来实现对车子的控制、监测和反馈等功能。
发动机线束发动机线束是整个系统的核心之一。
它的作用是将电能转换为机械能，从而提供动力支持。
发动机线束主要包括了点火线束、燃料喷射线束、传感器线束和CNG/LPG线束等。
通过这些线束，车子能够更加高效稳定地进行行驶。
变速器线束变速器线束是五菱荣光LZW6407B3微型电喷客车换挡系统的关键部分。
它主要负责将信号转换为机械动力，控制齿轮的转换和换挡时机的判断等。
变速器线束包括了马达线束、变速器传感器线束、踏板线束和拨杆线束等。
在保证驾驶安全和行车顺畅的同时，变速器线束能够让客车更加适应各种路况和行驶情况。
空调线束空调线束负责着五菱荣光LZW6407B3微型电喷客车的空气循环和温度控制等功能。
空调线束主要包括了内外气线束、温度控制线束、压缩机线束和风扇线束等。
通过这些线束，车子可以很好地适应各种气候和环境，提供更加舒适的驾驶环境。
仪表盘线束仪表盘线束是五菱荣光LZW6407B3微型电喷客车上最直观的线束之一。
它主要用于驾驶员对车子运行情况的监控和反馈。
仪表盘线束包括了防盗报警器线束、行车记录仪线束、音响线束和GPS线束等。
通过这些线束，驾驶员可以更加方便地掌握车子的运行情况，保证行车安全和舒适。
客车线束设计
客车线束设计一、汽车线束研发中的线束图纸画法研究 (3)二、汽车线束设计过程中所应考虑的原则 (4)三、汽车电线束的设计流程和制造流程 (5)四、客车线束的装配流程六步骤 (6)五、如何绘制汽车线束安装图 (7)六、汽车线束设计过程中必须遵守的原则 (8)七、浅谈汽车线束装配与维修的工艺 (10)八、浅析汽车线束布置的注意事项 (11)九、电线束进行模块化设计的优缺点 (12)十、汽车线束设计所应注意的几个细节 (12)十一、汽车线束图 (13)十二、汽车线束设计流程 (15)汽车线束知识介绍汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。
在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。
汽车电线又称低压电线，它与普通家用电线是不一样的。
普通家用电线是铜质单蕊电线，有一定硬度。
而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。
汽车线束内的电线常用规格有标称截面积 0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0 等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。
以整车线束为例，0.5规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75 规格线适用于牌照灯,前后小灯、制动灯等；1.0 规格线适用于转向灯、雾灯等；1.5 规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求 2.5 至 4 平方毫米电线。
这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。
在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。
电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。
汽车线束基本设计要求
1. 导体压接高度过小 说明.压接高度是指导体压接区在压接后的横截面 高度，它是良好压接最重要的特征。连接器制造商 提供了为端子设计的每种线缆尺寸的压接高度。给 定线缆的正确压接高度范围或公差可能小达0.05。 在如此严格的规范下，检验压接机是否设置正确对 于获得良好压接是非常重要的 2.导体压接高度过大 说明 .过大的压接高度无法正确压缩线芯，引起 压接区过大的无效空隙，因为线芯和端子金属 之间没有足够的金属间接触 原因：过小 (图 I) 或过大 (图 II) 的压接高度无法提 供规定的压接强度（对线缆端子的保持力），会 减小线缆拉拔力和额定电流，一般情况下还会引 起压接头在非正常的工作条件下性能降低。过小 的压接高度还会压断线芯或者折断导体压接区的 金属
端子结构示意图
端子压接5大要求,详见A B C D E说明 A、绝缘压接区压缩绝缘层， 但不会刺穿(绝缘压接至少 180度接触无刺穿) B、在绝缘和导体压接区之 间的部分可以看见绝缘层和 导体 C、导体压接区在引入端和 尾端呈喇叭形(喇叭口必须可 见2倍材料厚度)，而过渡区 和接合区在压接工艺前后始 终保持不变 D、线芯（或线刷）伸出于 导体压接区前部的距离至少 等于线缆导体的直径 E、尾料片：一个材料厚度 最大不能超过1.5倍材料厚度
问题#1 & #2的解决方法很简单：调节压接机上的导体压接高度。在首次使用压接机 进行工作时，使用游标卡尺或千分尺检验压接高度在规定范围内，并且在工作过程中 应按照要求的频度重新检查，以保持正确的压接高度
端 子 具 有 三 个 主 要 部 分：
ห้องสมุดไป่ตู้
1.插接区是端子与另一半连接端子插接的部分。 该部分由连接器设计师设计为与对接端子接合， 并以一定的方式工作。如果压接过程中接合部 变形，将会降低连接器的性能 2.过渡区同样设计为在压接过程中不受影响。 如果您改变了弹性片或端子止口的位置，同样 将影响连接器的性能 3.压接区是唯一设计受到压接工艺影响的部分。 使用连接器制造商推荐的端接设备，夹紧压接区， 从而牢固地与线缆连接。理想情况下，您将端子 压接在线缆上的所有工作仅发生在压接区
客车线束基本设计
线束的基本设计1）线束应沿着边、槽、梁部位走线，以避免线束承受压力；2）为了降低线束的长度，尽量选择H型布线；3）在线束过锐边或者穿孔时，应注意保护；4）布线时应尽量远离或者避开热源；5）确保与运动期间有安全距离；6）车身外部插接件应注意防尘防水；7）不允许出现大于300mm的悬空布线；8）插接件应避免垂直布置，以防尘防水；9）线束布置应避开燃油管路；10）门线束的孔应低于车身的孔。
，采用熔断丝保护时，用电设备的最大持续电流应小于熔断死额定电流的0. 8 备。
电线束是汽车电路中连接各电器设备的接线部件，由绝缘护套、接线端子、导线及绝缘包扎材料等组成。
一、电线束的组成1.电线束为了便于安装、维修，确保电气设备能在最恶劣的条件下工作，将全车各电气设备所用的不同规格、不同颜色的电线通过合理的安排,将其合为一体，并用绝缘材料把电线捆扎成束，这样既完整，又可黑。
2. 电线截面积与色标的正常选择1）电线截面积的正确选择车上的电气设备根据负载电流的大小选择所用电线的截面积。
长时间工作的电气设备可选用电线实际载流量的60%;短时间工作的电气设备可用电线实际载流量的60%-100%o2）电线色标的选择为了便于识别和维修，电线束中的电线采用了不同的颜色。
为了在电路图中标注方便，导线的颜色均用字母表示，其代表的颜色在各线路图中均有附注。
二、电线束线路故障产生的主要原因汽车线路常见的故障有:插接件接触不良、导线之间的短路、断路、搭铁等。
产生原因有以下儿个方面：1）自然损坏电线束使用超过了使用期，使电线老化，绝缘层破裂，机械强度显著下降，引起电线之间短路、断路、搭铁等，造成电线束烧坏。
线束端子氧化、变形，造成接触不良等，会引起电气设备不能正常工作。
2）山于电气设备的故障造成电线束的损坏当电气设备发生过载、短路、搭铁等故障，都可能引起电线束损坏。
3）人为故障装配或检修汽车零部件时，金属物体将电线束压伤，使电线束绝缘层破裂；电线束位置不电气设备的引线位置接错；蓄电池正负极引线接反;检修电路故障时，乱接、乱剪电线束电线等,都可以引起电气设备的不正常工作，其至烧坏电线束。
客车线束设计方法分析
客车线束设计方法分析摘要：当前，随着电子技术的飞速发展以及人们对客车安全性、舒适性、排放性要求的不断提高，客车上的电控单元越来越多，连接各个电控单元的线束也越来越复杂。
线束的作用是传递或交换电器系统的电源信号和数据信号，实现电器系统的功能。
线束的使用可靠性对于保证各电器件之间信号的精确传递十分重要。
基于此，文章就客车线束设计方法进行简要的分析，希望可以提供一个有效的借鉴。
关键词：客车；线束设计；方法中图分类号:U463文献标识码：A1.线束在客车电路系统中的作用与重要性线束的作用是把整车的电路元件连接起来，并起到传输信号的作用。
若线束中的导线断路、短路，电路元件就无法正常工作或被烧坏。
信号就无法传递，造成车辆不能行驶的现象，甚至使整车着火而造成财产的损失、人员的伤亡情况。
所以，要保持车辆的正常工作，线束起到很关键的作用。
因此，设计好线束，对车辆的正常工作很关键。
2.设计流程1）根据主要电器功能选择合适的电器系统（传统继电器控制系统或CAN总线控制系统），确定主要零部件的型号，如仪表、仪表控制盒、后控制盒、CAN 总线等。
2）绘制整车电路原理图，原理图详细表示了实际电器装置的全部基本组成和逻辑连接关系，便于理解电器工作原理，并为绘制线束图提供依据。
3）根据原理图绘制二维线束图，确定涉及到的导线、插接件、熔断器、继电器等主辅料的具体规格。
4）在三维整车模型中，合理布置和安装各个电器件，绘制三维线束布置图。
5）测量三维线束布置图中的线束长度，并标注到二维线束图中。
注明相关技术要求，校对审核后，将二维图下发到线束厂。
整车线束从设计、制作到上车安装都离不开工艺的支持。
线束的制作工艺应满足《QC／T29106—2004汽车低压电线束技术条件》中的相关规定，线束制作完毕后，必须经专用的导通仪进行导通测试。
线束在布置过程中，走向、分支应合理，经过的尖锐棱角处需用龙骨胶条或过线胶圈加以防护，尽量避开热源与运动件，尽量避免与油路和管路绑扎在一起。
汽车线束设计基础知识
汽车线束设计基础知识汽车线束是指连接汽车电气设备的一组电线和连接器的集合，它在汽车电气系统中起着重要的作用。
汽车线束的设计需要掌握一些基础知识，下面将介绍一些汽车线束设计的基础知识。
首先，汽车线束的设计需要了解汽车电气系统的基本结构和原理。
汽车电气系统主要包括动力系统、故障诊断系统、车身电器系统、车载娱乐系统等。
了解这些系统的基本结构和工作原理，对于正确设计线束具有重要意义。
其次，汽车线束的设计需要考虑线束的布线和布局。
布线是指将电线从一个设备传输到另一个设备的过程，而布局则是指放置电线的位置和方式。
布线和布局的设计需要考虑到电线长度、走向以及与其他零部件的相互作用等因素。
同时，还需要考虑线束的防护性能，以保护电线免受环境因素（如水、油、高温等）的影响。
另外，汽车线束的设计需要了解电线的选择和选型。
电线的选择需要考虑到电流负载、工作环境、耐磨性、耐温性等因素。
不同的电线材质和规格适用于不同的工作条件和要求，因此需要根据具体的需求来选择电线。
此外，汽车线束的设计还需要考虑到连接器的选用。
连接器是将电线连接到汽车电气设备上的关键部件，其质量和性能直接影响整个线束的可靠性。
因此，在设计线束时，需要选择适合的连接器，并合理布置连接器的位置和布线方式。
最后，汽车线束的设计需要考虑到线束的维护和维修问题。
汽车线束经常需要维护和维修，因此在设计时需要考虑到线束的易于拆卸和组装的设计。
此外，还需要考虑到线束的易于检修和更换零部件的需求。
综上所述，汽车线束的设计需要掌握汽车电气系统的基本结构和原理，了解线束的布线和布局原则，选择适合的电线和连接器，并考虑到线束的维护和维修问题。
通过合理的设计，可以确保汽车线束具有良好的性能和可靠性，提高汽车电气系统的工作效率和安全性。
汽车线束设计标准
汽车线束设计标准一、导线规格导线材料：汽车线束应采用耐高温、耐磨损、抗拉强度高的导线，如聚氯乙烯绝缘软线或聚氯乙烯绝缘软护套线。
导线截面积：根据负载电流、电压和敷设环境等因素，选择合适的导线截面积。
导线颜色：导线应采用规定的颜色编码，以便于识别和安装。
二、线路布局走线方式：汽车线束应采用合理的走线方式，如直线、曲线、交叉等，以确保线路顺畅、美观、安全。
固定位置：线路应固定在汽车结构上，以避免移动或震动对线路的影响。
线路距离：线路之间的距离应符合设计要求，以确保线路之间不会相互干扰。
三、端子规格端子材质：汽车线束应采用导电性能好、耐腐蚀的金属材料，如铜或铜合金。
端子形状：根据连接需求，选择合适的端子形状，如圆形、方形等。
端子标识：端子应采用规定的颜色编码或数字标识，以便于识别和连接。
四、连接器规格连接器类型：根据连接需求，选择合适的连接器类型，如插头、插座、端子排等。
连接器材质：连接器应采用耐高温、耐腐蚀的塑料材料，以确保连接器的机械强度和电气性能。
连接器标识：连接器应采用规定的颜色编码或图形标识，以便于识别和连接。
五、保护措施导线弯曲半径：导线弯曲时应保持一定的半径，以避免导线受损或电气性能下降。
固定保护：线路应固定在汽车结构上，以避免移动或震动对线路的影响。
同时，对于易受机械损伤的部位，应采取额外的保护措施。
防干扰保护：对于易受电磁干扰的线路，应采取屏蔽、滤波等防干扰保护措施。
六、颜色标识主色：汽车线束的主色应采用黑色，以区别于其他部件的颜色。
辅助色：为便于识别和安装，可采用其他辅助颜色编码标识线路或连接器。
辅助颜色编码应符合行业标准或企业规定。
图形标识：可在线束上印制图形标识，以便于快速识别线路的功能和用途。
图形标识应清晰明了，遵循统一的设计规范。
七、安装规范安装位置：汽车线束的安装位置应符合设计要求，确保线路安全、美观、耐用。
紧固方式：在线束连接处应采用合适的紧固方式，如螺栓连接、压接等，以确保线路的电气性能和机械强度。
汽车线束布置设计指南
汽车线束布置设计指南汽车线束布置设计是指在汽车的整车设计过程中，通过合理的布置和安装车辆线束，将电气线路连接起来，保证汽车各个功能系统的正常运行。
一个良好的线束布置设计可以提高车辆的可靠性、安全性和舒适性，减少电线的损坏和短路等问题。
下面是汽车线束布置设计的一些指南和注意事项。
1.确定线束安装位置：在进行线束布置设计之前，首先要确定线束的安装位置。
为了提高线束的可靠性和易于维修，应将线束尽可能远离热源、震动源和其他潜在的干扰源。
同时，还要确保线束与其他零部件之间有足够的间隙，以免相互摩擦和损坏。
2.细分线束布局：根据车辆的功能系统和电气设备的布置，可以将整个线束细分为若干个子线束。
每个子线束负责特定的功能或设备，这样可以方便维修和故障排除。
同时，还要合理分配线束的长度，避免过长或过短，以免增加线束的阻抗和损耗。
3.路线选择和固定：为了保证线束的安全和可靠，要选择合适的线路路径，并使用适当的固定装置将线束固定在车身上。
这样可以避免线束在车辆行驶过程中的晃动和振动，减少对线束的损坏和磨损。
4.弯曲半径和保护措施：在进行线束布置设计时，要注意线束的弯曲半径和保护措施。
线束的弯曲半径应符合制造商的要求，以避免线束断裂和导线磨损。
同时，还要使用合适的保护措施，如软管、橡胶套和护套等，保护线束免受外部环境和其他零部件的损害。
5.电磁干扰和屏蔽：在现代汽车中，由于电子设备的增加和功能的复杂化，电磁干扰成为一个重要的问题。
为了减少电磁干扰，应采取适当的屏蔽措施，如金属屏蔽带、屏蔽罩等。
同时，还要合理选择线束的布置位置，避免线束与其他电子设备的干扰。
6.安全防护和易检修：为了提高车辆的安全性和易于维修，在线束布置设计中要注意安全防护和易检修。
对于一些潜在的故障点，可以设置保护装置，如保险丝和断路器等。
同时，还要确保线束的易于检修，如标识和编号，方便维修人员进行检修和维护。
7.综合考虑：在进行线束布置设计时，要综合考虑车辆的整体布局和功能需求，以及线束的重量、长度、导线规格等因素。
五菱之光LZW6371微型电喷客车线束图解
侧转向灯１， 仪表ａ１， 底盘束间ｄ２２ １２ 绿 闪光器Ｂ
闪光器 间歇继电器
左扬声器
表１ （ 续）
（ 上端）
内容
Ｆ１ 红黑 组 合 开 关 ａ４ （ 危 险 报 警 ） ，
底盘束间ｄ６ （ 室内灯） ， 收放机５，
雾灯开关６
（ 插头为仪表台线束， 插座为底盘线束）
１ 绿蓝 左转 组合开关ｂ１０
２ 棕白 熔断器盒下Ｆ８
３ 黄 燃油 仪表ａ１５
４ 黄蓝 温度传感器１
５ 棕白 空调开关１
６ 红黑 室内灯 熔断器盒上Ｆ１
７ 棕绿 车速 仪表ｂ１３
８ １．０白黄
熔 断 器 盒 上 Ｆ４
９ 黄 温度传感器２
１０ 黑红 收放机１０ （ 扬声备用）
风扇继电器１， 电喷束间ｂ２２ （ 备用）
９ 黄 电喷束间ｂ１７ （ ＥＣＵ ／Ｂ１１）
１０ 黑红 左后扬声器２ （ 备用）
１１ 蓝红 空调束间１
１２ １．０红蓝
电 喷 束 间 ａ３、 ｂ９
图２ 五菱之光ＬＺＷ６３７１微型电喷客车电路原理图（ ｂ）
表１ 五菱之光ＬＺＷ６３７１微型电喷客车线束表
名称
内容
左前照灯
１ １．０红白 近光 熔断器盒下Ｆ１０
２ １．０红 远光 熔断器盒下Ｆ９
３ １．０黑 搭铁点
左前小灯
１ 红绿 组合开关ｂ５ ２ 黑 搭铁点
左前转向灯 左前侧转向灯
１ 绿蓝 组合开关ｂ１０ ２ 黑 搭铁点
１ 绿黄 组合开关ｂ１１ ２ 黑 搭铁点
右前侧转向灯
１ 绿黄 组合开关ｂ１１ ２ 黑 搭铁点
客车线束设计流程与绘图方法
客车线束设计流程与绘图方法客车线束设计是指将所有电气系统和电子设备的电缆、插头、传感器、控制元件等等连接在一起的系统。
一个客车的线束设计对于车辆的性能和可靠性都有重要的影响。
因此，在设计完成之前，需要进行许多检查和测试。
在这里，我们将通过阐述三个关键步骤，详细介绍客车线束设计的流程和绘图方法。
第一步：需求分析和规划在客车线束设计的第一步中，我们需要与客户讨论客车的需求和规划。
客户可能会有一些特殊的要求，在这种情况下，设计人员需要了解这些要求，并将其考虑到设计中去。
例如，是否需要在车内增加一些特殊功能，比如高清液晶屏幕、音响系统等等。
还需要考虑车辆的尺寸、形状和布局。
在需要分析规划时，我们还需要考虑如何将电线布置在车辆上。
是否需要从头到尾地连一条线；设想是否需要一个中心控制系统；有多少个电源、控制电路和信号需要将它们分类，并决定其排列方式和连通方式等等。
第二步：线束设计在此步骤中，我们需要打开绘图软件，并利用设计规划中的信息去建立电线圈的布局。
样品生产前，我们需要通过 3D 图形来可视化整个设计，并保证布线的合理性。
由于客车线束通常都非常庞大，其连接的电线数量也十分巨大，这样的线束设计必须分层进行。
这种分层设计的好处是可以将系统分解成几个独立的子系统，并确保系统内部需要汇聚的电线数量最少。
在每个子系统内，我们需要做一个电路图和一张线束布局图。
每当我们修改了一个子系统中的任何一个部分，我们都会对其进行测试和验证，以确保整个系统的稳定性和可靠性。
第三步：线束绘图在线束设计的最后一步中，我们需要根据最终的设计图纸将线束进行标记，并将其作为一张线束绘图的表格保存。
这份表格应该包含电线的颜色、长度、编号、功率、电压等等。
这个表格可以作为整个线束的参考工具，可以用于追踪线束的位置、方向、长度、颜色等等。
还有一个非常重要的事情，就是要使用符合规定的电线、插头和传感器，所以需要仔细查阅相关的标准和测试方法。
如果设计人员不熟悉这些标准，他们就需要向专业的生产人员或是相关的领域专家咨询和学习。
