计算机辅助设计CAD绘图员(中级)技能鉴定①培训讲稿(new)
计算机辅助设计高级绘图员(建筑)技能鉴定培训资料A4

计算机辅助设计高级绘图员技能鉴定学习指南(建筑施工图方向)前言为了适用社会及市场对计算机辅助设计高技能人才需求的迫切需要和国家执业证书制度的要求,进一步提升学生的就业竞争能力,广泛开展计算机辅助设计高级绘图员培训,非常必要,势在必行。
作者根据多年从事计算机辅助设计绘图员鉴定工作的经历和体会,结合自己的教学与培训的一些经验、方法和技巧,加以概括和总结,编写了这本计算机辅助设计高级绘图员学习指南。
本资料根据培训的特点,力求简明扼要,提纲挈领,实用性、针对性和目的性强。
本资料对计算机辅助设计高级绘图员的考试题型、内容和要求进行了深刻的分析,对每种考试题型的电脑操作方法、技能和技巧进行了较详尽的介绍,以方便学员学习和训练。
另外,资料中还简要概括了计算机绘图的一些基本知识和基本操作,以及相关的一些建筑标准和规范。
并附有样题及历年的高级绘图员考证试卷,供参考。
本资料可作为计算机辅助设计高级绘图员——施工图方向职业技能鉴定考证培训资料,也可作为计算机建筑制图设计人员的参考资料。
编者水平有限,时间仓促,错误和不妥之处,敬请读者批评指正。
目录前言一高级绘图员(建筑类—施工图方向)考试说明及考试题型二计算机辅助设计高级绘图员技能鉴定评分标准三计算机绘图(AutoCAD)基础知识简要四高级绘图员(建筑类—施工图方向)考试题型分析与指导五高级绘图员(建筑类—施工图方向)考试样题六历次高级绘图员(建筑类—施工图方向)考试试题(复印附资料后)一、高级绘图员(建筑类—施工图方向)考试说明及考试题型【考试说明】1、计算机辅助设计高级绘图员(建筑类-施工图方向)技能鉴定,本试卷共4题。
2、考试时间为三小时。
3、考生须在考评员指定的硬盘驱动器下建立一个以自己准考证号码(通常只需写后八位数)命名的个人文件夹,以保存考试结果;4、按题目要求分别完成各题,然后以规定图形文件名(如“A3”、“平面图”、“剖面图”、“实体造型”等)将考试结果分别保存在考生个人文件夹中。

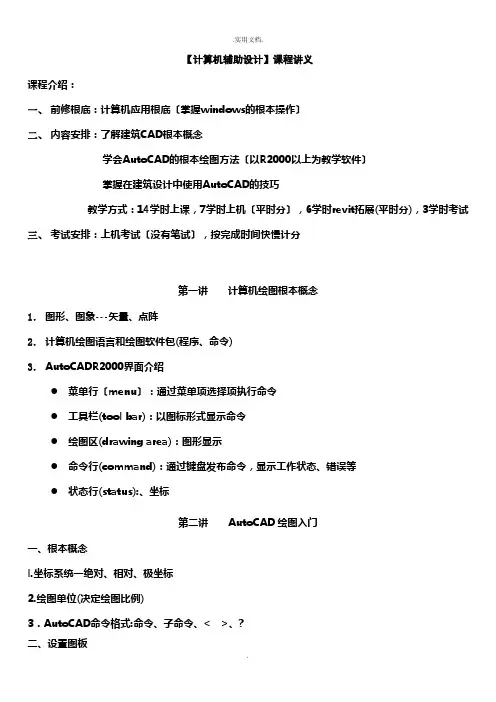

《计算机辅助设计》CAD课程讲义

.实用文档.【计算机辅助设计】课程讲义课程介绍:一、前修根底:计算机应用根底〔掌握windows的根本操作〕二、内容安排:了解建筑CAD根本概念学会AutoCAD的根本绘图方法〔以R2000以上为教学软件〕掌握在建筑设计中使用AutoCAD的技巧教学方式:14学时上课,7学时上机〔平时分〕,6学时revit拓展(平时分),3学时考试三、考试安排:上机考试〔没有笔试〕,按完成时间快慢计分第一讲计算机绘图根本概念1.图形、图象---矢量、点阵2.计算机绘图语言和绘图软件包(程序、命令)3.AutoCADR2000界面介绍●菜单行〔menu〕:通过菜单项选择项执行命令●工具栏(tool bar):以图标形式显示命令●绘图区(drawing area):图形显示●命令行(command):通过键盘发布命令,显示工作状态、错误等●状态行(status):、坐标第二讲AutoCAD绘图入门一、根本概念l.坐标系统一绝对、相对、极坐标2.绘图单位(决定绘图比例)3.AutoCAD命令格式:命令、子命令、< >、?二、设置图板.实用文档.●单位设置:units●作图范围: limits●显示作图范围:zoom/all = z 回车 a 回车三、初始绘图命令:●单线:line = l 〔回退:undo = u、撤消:Esc〕●圆:circle = c●椭圆:ellipse = el●圆弧:arc = a三、根本绘图准确性控制:正交:F8(正交状态下给坐标)极轴:F10(极轴状态下给坐标)对象捕捉:(到端点、到中间点、到交点、到圆心)三、初始修改命令:●删除:erase = e●平行线:offset = o●倒圆角:fillet = f●平移:move = m●复制:copy = co●镜像:mirror = mi●修剪:trim = tr三、举例浴缸马桶水斗象牙门沙发第三讲初始绘图命令一、绘图准确性控制●捕捉:区域捕捉F9、对象捕捉F3●网点:F7.实用文档.●极轴: F10●对象追踪: F11二、看图●视图缩放:zoom = z●视图平移:pan = p三、其他线条命令●组线〔多段线〕:pline = pl●多线〔多排线〕:multiline = ml●正多边形:polygon = pol●矩形:rectang = rec四、线型与颜色设置●设线型:linetype = lt●设线型比例:ltscale = lts●设颜色:color = col●线宽: lw〔仅了解〕五、线的连接●圆角连接:fillet = f●切角连接:chamfer = cha六、线的修剪●断开:break = br●沿边界修剪:trim = tr●延伸:extend = ex七、举例:床箭头钢琴小区道路.实用文档.第四讲其他绘图命令一、画点:point = p〔点的形式〕二、圆环:donut = do〔填充状态:fill〕三、图块:●图元的概念:成为一个整体的图形元素。
《AutoCAD》培训教学大纲

《计算机辅助设计AutoCAD》培训教学大纲培训对象:从事或将从事建筑、机械等方面设计的相关工作人员或计算机辅助设计的制图爱好者。
培训学时:72学时培训教材:《AutoCAD2002职业技能培训教程》(劳动和社会保障部全国计算机信息高新技术考试中心)考核方式:参加全国计算机信息高新技术考试。
一、课程的内容要求:学员通过该课程的学习,使学生掌握AutoCAD2005的基本使用,能够绘制简单的工程图及机械设计图纸。
二、教学方式学生上机独立操作,理论实操同时进行,重在实践操作。
二、教学内容第一单元基本绘图和编辑命令的使用。
重点:对与AutoCAD基本绘图和编辑命令的熟练程度。
1、AutoCAD 2002绘图工具的基本应用:能够利用绘图工具绘制直线、辅助线、圆和圆弧、椭圆和椭圆弧、多边形、多段线等图形。
2、AutoCAD 2002绘图编辑命令的应用:能够使用各种图形编辑命令,如移动、复制、旋转、修剪、阵列、镜像等命令编辑图形。
第二单元块的创建与使用。
重点:熟练创建、管理和使用块。
1、创建块和管理块文件:能够创建普通块及带属性的块,熟悉AutoCAD设计中心的使用。
2、插入块:正确插入带属性或不带属性的块,能够使用AutoCAD设计中心将图块库中的块插入到图形中。
第三单元平面精确绘图与尺寸标注重点:综合运用捕捉、极轴追踪、对象捕捉、对象追踪和坐标系,以及各种编辑命令来精确绘制图形。
1、设置绘图环境:建立合适的图限、捕捉及栅格,并按要求为不同的绘制对象设置图层。
2、精确绘图:使用对象捕捉、极轴追踪、对象追踪辅助定位,利用绘图工具和图形编辑命令按图形尺寸精确绘图。
3、尺寸标注:设置合适的尺寸标注样式,正确标注尺寸。
第四单元三维绘图与尺寸标注重点:会使用AutoCAD绘制三维图形,标注三维图形的尺寸,以及输出三维图形的多视图。
其中,绘制机械图形时的重点如下:1、设置绘图环境:建立合适的图限、捕捉及栅格,并按要求为不同的绘制对象设置图层。

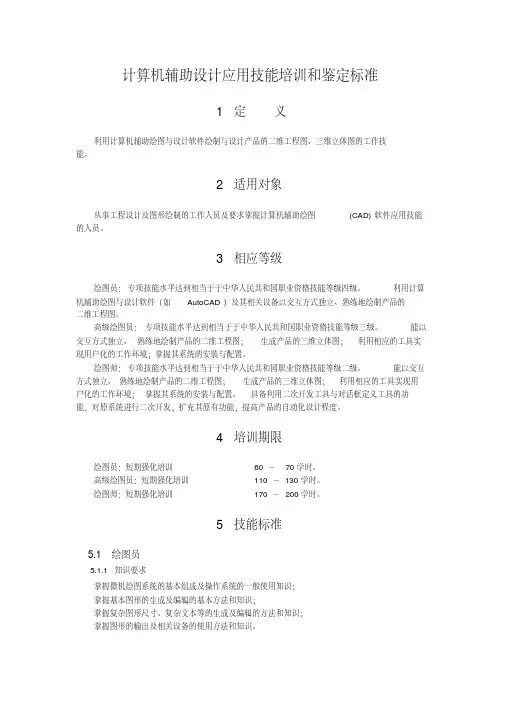

计算机辅助设计应用技能培训和鉴定标准.doc

计算机辅助设计应用技能培训和鉴定标准1定义利用计算机辅助绘图与设计软件绘制与设计产品的二维工程图、三维立体图的工作技能。
2适用对象从事工程设计及图形绘制的工作人员及要求掌握计算机辅助绘图(CAD)软件应用技能的人员。
3相应等级绘图员:专项技能水平达到相当于于中华人民共和国职业资格技能等级四级。
利用计算机辅助绘图与设计软件(如AutoCAD)及其相关设备以交互方式独立、熟练地绘制产品的二维工程图。
高级绘图员:专项技能水平达到相当于于中华人民共和国职业资格技能等级三级。
能以交互方式独立、熟练地绘制产品的二维工程图;生成产品的三维立体图;利用相应的工具实现用户化的工作环境;掌握其系统的安装与配置。
绘图师:专项技能水平达到相当于于中华人民共和国职业资格技能等级二级。
能以交互方式独立、熟练地绘制产品的二维工程图;生成产品的三维立体图;利用相应的工具实现用户化的工作环境;掌握其系统的安装与配置。
具备利用二次开发工具与对话框定义工具的功能,对原系统进行二次开发,扩充其原有功能,提高产品的自动化设计程度。
4培训期限绘图员:短期强化培训60 -70学时。
高级绘图员:短期强化培训110 -130学时。
绘图师:短期强化培训170 -200学时。
5技能标准5.1绘图员5.1.1知识要求掌握微机绘图系统的基本组成及操作系统的一般使用知识;掌握基本图形的生成及编辑的基本方法和知识;掌握复杂图形尺寸、复杂文本等的生成及编辑的方法和知识;掌握图形的输出及相关设备的使用方法和知识。
5.1.2技能要求具有基本的操作系统使用能力;具有基本图形的生成及编辑能力;具有复杂图形尺寸、复杂文本的生成及编辑能力;具有图形的输出及相关设备的使用能力。
实际能力要求达到:能使用计算机辅助绘图与设计软件(如AutoCAD)及相关设备以交互方式独立、熟练地绘制产品的二维工程图。
5.2高级绘图员5.2.1知识要求掌握微机绘图系统的基木组成及操作系统的一般使用知识;掌握基本图形的生成及编辑的基本方法和知识;掌握复杂图形(如块的定义与插入、外部引用、图案填充等)、尺寸、复杂文本等的生成及编辑的基本方法和知识;掌握图形的输出及相关设备的使用方法和知识;掌握三维图形的生成及编辑的基本方法和知识;掌握三维图形到二维视图的转换方法和知识;掌握图纸空间浮动视窗图形显示的方法与知识掌握软件提供的相应的定制工具的使用方法和知识;掌握形与汉字的定义与开发方法和知识;掌握菜单界面的用户化定义方法和知识;掌握AutoCAD软件中各种常用文本文件的格式;掌握AutoCAD软件的安装与系统配置方法和知识。
CAD制图基础培训课件ppt

CAD软件利用计算机技术来辅助设计师进行各种设计工作,包括绘图、建模、 渲染、工程分析和优化等。它广泛应用于建筑、机械、电子、航空航天、汽车 等领域。
cad软件发展历程
总结词
CAD软件的发展经历了从手工绘图到计算机辅助绘图,再到三维建模的过程。
详细描述
在早期,设计师使用手工绘图的方式进行设计。随着计算机技术的发展,出现了计算机辅助绘图(CAD)软件, 可以方便地绘制二维图纸。随着技术的进步,三维建模软件逐渐成为主流,可以更加直观地表现设计意图,并进 行更准确的分析和优化。
总结词:在安装CAD软件时,可能会遇到安装程序无 法启动、安装过程中出现错误提示等问题。
软件配置问题
详细描述:根据工作需求调整界面元素,设置绘图界限 ,选择合适的单位和比例等。确保软件配置符合个人习 惯和行业标准。
绘图操作常见问题
绘图命令不熟悉
详细描述:熟练掌握常用的绘图命令,如直线、圆、矩 形等,并了解其使用方法和技巧。通过实践操作加深对 命令的理解。 总结词:在绘制复杂图形时,图层管理变得尤为重要, 不合理的图层设置会影响绘图效率。
三维建模基础
三维建模概念
了解三维建模的基本概念和原理,掌握三维模型的创建和编 辑方法。
三维模型应用
学习如何将三维模型应用于实际工程设计中,提高设计的直 观性和准确性。
渲染与输出设置
渲染设置
了解渲染的基本概念和原理,掌握渲染设置的方法,提高渲染效果的质量。
输出设置
学习如何设置输出参数,以便将cad制图输出为所需的格式,如pdf、jpg等。
绘制建筑立面图
使用“LINE”和“elevation”命令 ,按照建筑立面图规范绘制建筑物的 正立面或侧立面。
(完整版)机械类中级CAD绘图员技能鉴定资料

AutoCAD中级技能鉴定(机械类)考试指南说明广东省中级计算机辅助设计绘图员职业技能鉴定考试试卷共有6题,分别是基本设置、几何作图、求立体的第三的投影、作剖视图、抄画零件图、由装配图拆画零件图。
试题内容与生产实际紧密结合,包含了机械制图和计算机绘图两方面的知识。
考生在计算机上通过绘图软件完成试题,时间为180分钟。
教材指南AutoCAD 中级考试指南(省统考-机械类中级)广东省计算机辅助设计中级绘图员鉴定标准/大纲(机械)1 知识要求(1) 掌握机械制图国家标准的基本规定,如图纸幅面(图框尺寸、标题栏等)、图线、字体、绘图比例、尺寸标注等;(2) 掌握几何作图的方法和步骤;(3) 掌握投影的基本概念、基本规律,物体三个投影之间的关系;(4) 掌握基本立体(平面立体、回转体)的投影特性及立体表面的截交线、相贯线的基本性质;(5) 掌握形体分析法、线面分析法,通过形体的几个投影构造其空间的三维形象;(6) 掌握形体的视图表达方法,如全剖视、半剖视、局部剖视等的概念和作图方法;(7) 掌握零件图的表达方法、表达内容,零件的视图选择、尺寸标注、技术要求等;(8) 掌握简单装配图的阅读与拆画零件图的方法;(9) 掌握微机绘图系统的基本组成及操作系统的一般使用知识;(10) 掌握基本图形的生成及编辑的方法和知识;(11) 掌握复杂图形(如块的定义与插入、图案填充等)、尺寸、复杂文本等的生成及编辑的方法和知识;(12) 掌握图形的输出及相关设备的使用方法和知识。
2 技能要求(1) 具有基本的计算机操作系统使用能力;(2) 具有基本图形的生成及编辑能力(绘制平面几何图形的作图能力);(3) 具有通过给定形体的两个投影求其第三个投影的能力;(4) 具有绘制形体的全剖视图、半剖视图、局部剖视图的能力;(5) 具有复杂图形(如带属性的图形块的定义与插入、图案填充等)、尺寸、复杂文本等的生成及编辑能力;(6) 具有绘制零件图和拆画简单装配图的能力;(7) 具有图形的输出及相关设备的使用能力。
2024版年度CAD制图培训完整版

公差配合规范
根据国家标准或行业标准,确定公差等级和配合种类,以保证零件之间的互换性和装配 精度。
标注方法
在CAD图纸中,通过“标注样式管理器”中的“公差”选项,对公差进行标注。可以 选择不同的公差标注方式,如极限偏差、对称偏差等,并设置相应的公差值和文字样式。
2024/2/2
27
06 三维建模与渲染技术
2024/2/2
29
基本三维实体建模方法
2024/2/2
基本体素建模
01
掌握利用基本体素(如长方体、圆柱体、圆锥体等)进行三维
建模的方法。
二维图形拉伸与旋转
02
了解将二维图形通过拉伸或旋转操作转换为三维实体的技巧。
布尔运算
03
掌握布尔运算(并集、差集、交集)在三维实体建模中的应用。
30
曲面建模技巧
在线课程与培训
2024/2/2
3
CAD定义及应用领域
CAD(计算机辅助设计)定义
利用计算机及其图形设备帮助设计人员进行设计工作。
应用领域
广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金等领 域。
2024/2/2
4
制图基本原理与规范
2024/2/2
制图基本原理
准确性、规范性、简洁性、清晰性。
制图规范
CAD制图培训完整版
2024/2/2
1
contents
目录
2024/2/2
• CAD制图基本概念与原理 • CAD软件界面与基本操作 • 绘制基本二维图形元素 • 编辑修改二维图形元素 • 尺寸标注与公差配合规范 • 三维建模与渲染技术 • 输出打印与图纸管理 • 总结回顾与拓展提高
CAD培训(基础教程)课件

文字输入
文字排版
掌握如何使用CAD软件输入文字,包 括单行文字和多行文字的输入方法。
了解如何对文字进行排版,包括文字 的对齐、旋转、镜像等操作。
文字编辑
学习如何对已输入的文字进行编辑, 包括文字的字体、大小、颜色等属性 的设置。
04 尺寸标注与修改
CHAPTER
尺寸标注方法及设置
线性标注
用于标注水平和垂直方向上的尺 寸。
材质、灯光等。
渲染效果调整
02
可以通过调整渲染参数来改变渲染效果,包括渲染质量、阴影
效果、反射效果等。
渲染输出
03
可以将渲染结果输出为图像文件或视频文件,以便在后期处理
中使用。
06 文件输出与打印设置
CHAPTER
文件输出格式选择及设置
常见文件格式
DWG、DXF、DGN等,可根据需求选择合适的格式。
功能
CAD软件具有多种功能,包括二维绘 图、三维建模、渲染、动画制作、参 数化设计等,可以广泛应用于机械、 建筑、电子、航空航天等领域。
cad软件发展历程
01
02
03
早期阶段
CAD软件起源于20世纪 60年代,最初主要用于机 械设计领域。
发展阶段
随着计算机技术的不断进 步,CAD软件逐渐普及并 应用于各个领域。
对象选择
演示如何选择CAD中的对象,包括点选、框 选和交叉选择等。
视图调整
介绍如何使用视图调整工具,如视图刷新、 视图重画等,来提高绘图效率。
03 绘图基础
CHAPTER
线条绘制与编辑
直线绘制
掌握如何使用CAD软件绘制直线 ,包括水平线、垂直线、斜线等
。
线条编辑
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Page 1 of 9 计算机辅助设计机械类中级绘图员 典型样题讲解与评分标准介绍
一、命题的指导思想和有关国家标准 考级试题命题的主要指导思想是:紧密结合专业要求,重视绘图的基础知识,重视在绘图中的图形思维想象能力,重视应用绘图软件的能力,重视标准化和规范化。因此,试卷的命题主要依以下有关国家制图标准为依据: (1) 《中华人民共和国国家标准——机械制图》 2004版 (2) 《 机械工程CAD制图规则(GB/T 14665-1998) 》 《 机械工程CAD制图规则(GB/T 14665-1998) 》这个标准具体规定了如何结合计算机绘图去具体执行国家标准。如果这个规则没有有关的规定,那么,就要找其他的技术制图标准,再找其他的机械通用的标准。 参考资料: 《考试指南》(机械类 刘林主编)
二、考试流程:(暂不使用考试系统)
考生在计算机上下载并解压由考评员指定的考试文件(分A、B卷)→ 试题共有6题,依次打开A1.dwg ~ A6.dwg(或B1.dwg ~ B6.dwg)6个图形文件 → 按题目要求在打开的图形文件上作图→ 以原图形文件名保存作图结果(如打开的是“A1.dwg” 图形文件,则仍是以“A1.dwg” 文件名保存)→ 考试结束后,分试室将所有考生的作图结果收集,并刻录在光盘上。然后把光盘上交省鉴定中心 → 计算机自动评卷系统自动评判考生试卷 → 输出各考生的考试成绩。 注意问题: 1.准考证为单号或双号的考生,必须按纸面试卷指定下载A卷或B卷; 2.作图结果存盘的文件名不能更改; 3.作图结果存盘的路径不能弄错。 以准考证为“12345678”和“A1.dwg”图形文件为例: 正确存放位置:12345678\ A1.dwg、12345678\ A2.dwg、…… 错误存放位置:12345678\12345678\ A1.dwg、12345678\ 张三\ A2.dwg、……
三、计算机自动评卷系统评分原则: 原则上,分数按该题所需画图元进行分配。例如,该视图含有10个图元,而该题占10分,则每个图元占1分。若该视图含有5个图元,则每个图元占2分。对于某些题目,可根据需要设置各个图元所占分值的比例,视设置的不同,各个图元所占分值的比例会有不同。对图元的正确判断,主要包括作图精度、图层、线型、尺寸等方面。对于多画图元,其所扣分值为该题图元的平均分值。
四、样题讲解 分题讲解内容: 1.重点考核的知识点 2.有关制图国家标准的规定 3.注意问题 4.常见错误 5.评分标准介绍 Page 2 of 9
第一题(A1.dwg):基本设置(8分) (一)重点考核的知识点 —— 根据CAD制图标准和国家机械制图标准,应用绘图软件进行绘图的基本设置,包括: 1. 设置图幅、图层、线型、线型比例、颜色; 2. 绘制图框、标题栏; 3. 设置字样、注写文字等 (二)有关制图国家标准的规定—— 1.图线(图层设置——图层名、颜色、线型) (1)图线的规定 《GB/T 4457.4—2002 机械制图 图样画法 图线》规定图线线宽共有7组,优先采用0.5组和0.7组 。 按CAD标准(《 机械工程CAD制图规则 GB/T 14665-1998 》)规定的图线线宽共有5组,优先采用第4组。实际上工程图纸以及课本多采用第5组。 第5组,即: 粗实线 0.5mm 细实线 0.25mm (含点画线、双点画线、虚线、波浪线、尺寸标注和文字) 第4组,即: 粗实线 0.7mm 细实线 0.35mm (含点画线、双点画线、虚线、波浪线、尺寸标注和文字) 考试用0.5组。 国家标准又规定:机械图样中采用粗细两种线宽,它们的宽度比率为 2∶1。 (2)图线的颜色 《 机械工程CAD制图规则 GB/T 14665-1998 》—— 4.5图线 (3)图层标识号(图层名) 《 机械工程CAD制图规则 GB/T 14665-1998 》——8图样中各种线型在计算机中的分层 2.线型比例 《 机械工程CAD制图规则 GB/T 14665-1998 》—— 4.2图线的结构 作图时: (1)设定线型比例 全局比例因子: 0.4 当前对象缩放比例: 1 (2)点画线伸出轮廓线的长度= 4mm。 3.图框格式尺寸(GB/T 14689-1993) 统一采用留装订边的图框格式 (《考试指南》P16图1-3) 4. 字体 《 机械工程CAD制图规则 GB/T 14665-1998 》—— 5.字体 汉字采用正体 数字、字母采用斜体 选择字体文件名“Standard” (可自定,见图1)) 数字、字母字体“gbeitc.shx”; 汉字字体“gbcbig.shx”
数字、字母字高3.5mm 标题栏汉字字高5mm (三)注意问题 1.图层的设置,包括图层名、颜色、线型不可设置错误; 2.标题栏的内容:姓名、性别、身份证号码、准考证号码等要填写完整; 3.图框、标题栏要画得准确; 4.画线和填写文字的图层不可用错。 Page 3 of 9
图1
(四)常见错误(参考综合分析) 例:A1 画线和填写文字用错图层 不填完整标题栏内容 图框尺寸错误 不设线型比例 (五)评分标准(参考评分细则)
第二题(A2.dwg):用比例1∶1作出下图,不标注尺寸。(10分) (一)重点考核的知识点 —— 考查基本绘图能力,包括: 1.对圆弧连接中的已知线段、中间线段和连接线段的分析; 2.运用绘图软件中的绘图命令、编辑命令和目标捕捉、跟踪等工具,准确地定位圆弧与圆弧、圆弧与直线的切点。 (二)注意问题 —— 1.常用画圆角命令(FILLET)、圆命令(CIRCLE)的“ 相切、相切、半径(T)”项进行圆弧连接; 2.运用目标捕捉的方式准确获取切点; 3.注意修整图线,点画线伸出轮廓线外4mm。 (三)常见错误(参考综合分析) 例:A2 画线用错图层 多标尺寸 切点欠准 中心线伸出过长 (四)评分标准(参考评分细则)
第三题(A3.dwg):根据已知立体的2个投影作出它的第3个投影。(10分) (一)重点考核的知识点 —— 识读投影图的能力,包括: 1.掌握三视图的投影关系:“长对正、宽相等、高平齐”; 2.能运用形体分析法和线面分析法的原理,想象形体的三维形状,并正确地求出形体的第三个投影。 (二)注意问题 —— 1. 求出的第三个投影必须符合投影的“三等”规律。 Page 4 of 9
2.使用类似形投影的基本知识:平面切平面立体,它的交线是n边形的话,除了积 聚性的投影外,其他的投影都是n 边形。平行边的投影仍然平行。 3.截交线、相贯线画法。 (三)常见错误(参考综合分析) 例:A3 画线用错图层 作图辅助线不删除 图形欠准 中心线伸出过长 (四)评分标准(参考评分细则)
第四题(A4.dwg):求作指定的剖视图。(10分) (一)重点考核的知识点 —— 对视图、剖视概念的理解与掌握,包括: 1.按要求将形体的视图改画成全剖视图、半剖视图、局部剖视图。 2.运用绘图软件中的样条曲线命令绘制波浪线,运用图案填充命令绘制剖面线。 (二)注意问题 —— 1.选择图案名称为“ANSI31”,填充角度根据需要设为“0”或“90”,填充比例为“1.2”(剖面线间隔比例要调试好,不一定是1.2,见图2)。
图2 2.剖面线是一个整体,若要修改,则删去重新填充,不要炸开后进行修改,否则扣分严重。 3.半个剖视图的位置,内部规定按以下原则配置: 主视图中位于对称线右侧; 俯视图中位于对称线下方; 左视图中位于对称线右侧。 4.个别考题要求先求出第3个视图后再作剖视,见图3a。 5.要删除不剖部分的虚线,见图3b的左视图。 (三)常见错误(参考综合分析) 例:A4 图形欠准 剖面线用错图层 中心线伸出过长 (四)评分标准(参考评分细则) Page 5 of 9
(a) (b) 图3
第五题(A5.dwg):抄画零件图(50分) (一) 重点考核的知识点 —— 对零件图的认识和掌握零件图的画法,要求考生具有综合的运用绘图软件绘制零件图的能力。包括: 1.零件图的视图选择、各视图的表达内容。 2.将表面粗糙度代号构造为带属性的图形块,并插入图形块。 3.设置尺寸样式,并标注尺寸公差。 4.螺纹结构的画法。 (二)注意问题 —— 1.准确抄画指定的零件图形,在指定的图上标注尺寸; 2.插入粗糙度代号时必须与轮廓线接触,不能插入或分离(用捕捉最近点功能插入)。 3.螺纹结构的画法: (1)外、内螺纹的规定画法 不穿通的螺纹孔结构,如图4所示。绘制不穿通的螺纹孔时,一般应将钻孔深度与螺纹部分的深度分别画出,如图5所示。
图4 Page 6 of 9
图5 (2)简单运算,可以AUTOCAC命令行进行: 命令:(* 16 0.85)↓ 13.6 (3)注意钻头尖角画成120°,不注尺寸。 4. 粗糙度代号 《GB/T 131-93 机械制图 表面粗糙度符号、代号及其注法》规定,粗糙度符号的尺寸根据线宽而定,见表A1。
按标准GB/T 131-93,粗糙度代号的尺寸和画法,详见图6。考试时,应将粗糙度代号及其等级数字一起定义成带属性的图形块,属性名为“RA”,块名为“RA”。
图6 图线及字母仍然用图层02(即宽度=0.25)绘画。 5.尺寸样式 (1)尺寸标注的要素 一个完整的尺寸一般由以下四要素组成: 1) 尺寸界线 2) 尺寸线
