330kVGIS密度继电器试验报告
SF密度继电器报告

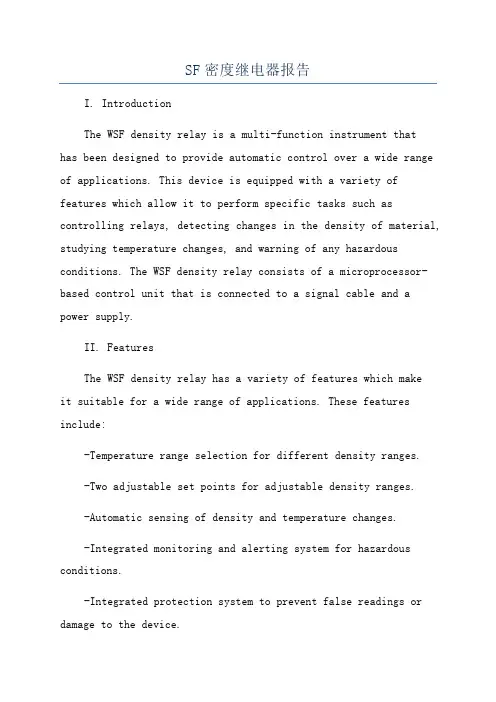

SF密度继电器报告I. IntroductionThe WSF density relay is a multi-function instrument thathas been designed to provide automatic control over a wide range of applications. This device is equipped with a variety of features which allow it to perform specific tasks such as controlling relays, detecting changes in the density of material, studying temperature changes, and warning of any hazardous conditions. The WSF density relay consists of a microprocessor-based control unit that is connected to a signal cable and a power supply.II. FeaturesThe WSF density relay has a variety of features which makeit suitable for a wide range of applications. These features include:-Temperature range selection for different density ranges.-Two adjustable set points for adjustable density ranges.-Automatic sensing of density and temperature changes.-Integrated monitoring and alerting system for hazardous conditions.-Integrated protection system to prevent false readings or damage to the device.III. AdvantagesThe WSF density relay offers various advantages over traditional devices. The primary advantages include:-Simplified installation – The WSF density relay is easy to install and requires minimal wiring.-High accuracy – The WSF density relay has a high accuracy rating of 0.5% which makes it suitable for precision measurements.-Long life expectancy – The WSF density relay has a life expectancy of up to five years which makes it a good investment for long term applications.IV. ApplicationsThe WSF density relay is suitable for a variety of applications. These applications include:-Detecting changes in the density of liquids such as oil and water.-Controlling relays for controlling pumps, valves, motors, and other equipment.-Monitoring fluid levels in tanks and reservoirs.-Monitoring temperature in industrial processes.-Detecting hazardous conditions in hazardous environments.V. ConclusionThe WSF density relay is a reliable and cost-effective device that can be used for a variety of applications. It is easy to install and has a long life expectancy. The device is equipped with a variety of features which make it suitable for controlling relays, detecting changes in density, and monitoring temperature. The WSF density relay can be used in a variety of industrial applications and can provide accurate measurements of temperature and density.。
330KVGIS基础知识
LCP
1M 2M
D
F
M
E
G
大唐XXX热电厂
各部分剖面图：
D--D母联间隔
DS DS M M CT CB CT
M--M PT间隔
F--F PT间隔
FES VT
FES VT
OMB
M
M
M
M
CB：断路器 DS：隔离开关 OMB：断路器操作机构
FES：故障接地开关 M：主母线
CT：电流互感器 VT：电压互感器
大唐XXX热电厂
G--G 电缆进线间隔
CT CSE LA DS M M CT
DS DS M
E--E 出线间隔
BSG
VT
CB
CB CT
CT
DS ES FES VD
Hale Waihona Puke OMBMOMB
CB：断路器 DS：隔离开关 OMB：断路器操作机构 ES：接地开关 FES：故障接地开关 M：主母线 CSE:电缆终端连接 VD：带电显示器 CT：电流互感器 VT：电压互感器 LA：避雷器 BSG：套管
大唐XXX热电厂
SF6气体系统图：
气体压力：（MPa 20℃） 位置 断路器 其他气室 额定 报警 闭锁
同
同
带指针式SF6密度继电器 自封接头 充气检查口 气体分隔绝缘子 截止阀（常开）
截止阀（常闭） 充气检查口（断路器） 断路器机构箱（B相） SF6气体密度变送器
大唐XXX热电厂
四、ZF9-363型GIS断路器
灭弧室为单压式变开
距双喷结构，它是由
单断口断路器本体示意图
静触头和动触头，压 气缸，活塞以及其它 部件组成。
灭弧室内部结构图
大唐XXX热电厂
220KV GIS试验报告3
短时工频
电压(min)
备注：
结论：
施工单位（章）：十五冶连铝技改项目
经理部
现场调试人员：
现场技术负责人：
项目技术负责人：
日期：
监理单位（章）：鑫诚建设监理公司沈阳分公司连铝项目监理部:
现场监理工程师：
日期：

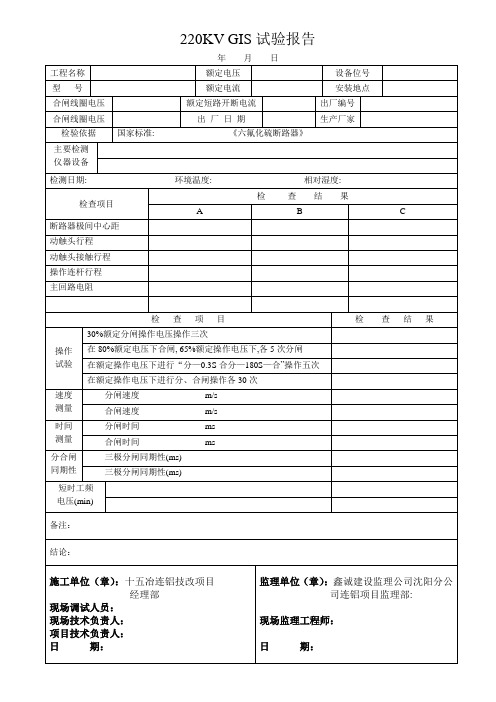

220KV GIS试验报告
年月日
工程名称
额定电压
设备位号
型号
额定电流
安装地点
合闸线圈电压
额定短路开断电流
出厂编号
合闸线圈电压
出厂日期ห้องสมุดไป่ตู้
生产厂家
检验依据
国家标准:《六氟化硫断路器》
主要检测
仪器设备
检测日期:环境温度:相对湿度:
检查项目
检查结果
A
B
C
断路器极间中心距
动触头行程
动触头接触行程
操作连杆行程
主回路电阻
检查项目
检查结果
操作
试验
30%额定分闸操作电压操作三次
在80%额定电压下合闸, 65%额定操作电压下,各5次分闸
在额定操作电压下进行“分—0.3S合分—180S—合”操作五次
在额定操作电压下进行分、合闸操作各30次
速度
测量
分闸速度m/s
合闸速度m/s
时间
测量
分闸时间ms
合闸时间ms
分合闸
同期性
三极分闸同期性(ms)
GIS试验标准
GIS试验标准XXX公司目录一、主回路电阻测量 (3)二、绝缘试验 (3)2.1 主回路绝缘电阻测量 (3)2.2 控制回路及辅助回路绝缘电阻测量 (3)2.3 主回路工频耐压试验 (4)2.4 控制回路及辅助回路工频耐压试验 (4)三、气体密封性试验 (4)3.1 SF6气体泄漏试验 (4)3.2 空气系统泄漏试验 (5)四、SF6气体水份测量 (5)五、SF6气体压力表开关动作特性检查 (5)六、联锁试验 (5)七、机械特性试验 (6)八、电流互感器 (8)8.1 极性检查 (8)8.2 变比测量 (8)8.3 误差测量（比差、角差） (8)8.4 保护级伏安特性试验 (9)九、电压互感器 (9)9.1 极性检查 (9)9.2 变比测量 (9)9.3 励磁特性试验 (9)十、避雷器 (10)10.1 放电记数器检查 (10)10.2 交流泄漏电流测量（阻性电流、全电流） (10)十一、SF6充放气装置常用单位换算公式 (10)高压六氟化硫断路器（GCBT、GCBP）--------出厂试验清单气体绝缘金属封闭组合电器（GIS）--------------出厂试验清单110kV 及以上电压等级GIS出厂试验见证工作标准序号项目单位参数值1 额定电压kV 1262 额定电流 A 20003 额定频率Hz 504 额定峰值耐受电流Ka 805 额定短时耐受电流（3s）kA 31.56 局部放电pC 357 1 min工频耐受电压kV 相对地断口间相间230 275 2758 1.2/50μs额定雷电冲击耐受电压kV 550 550 5509 额定SF6气体压力（20℃）MPa 断路器气室其它气室0.6 0.410 最低功能压力（20℃）↓0.5±0.015 0.33±0.01511 补气压力（表压20℃）↓0.52±0.015 0.35±0.01512 过压报警压力（表压20℃）↑0.65±0.015 0.45±0.01513 SF6气体年漏气率<1%14 SF6气体水分含量ppm 断路器气室其余气室出厂前≤150 出厂前≤250运行中≤300 运行中≤500 注：↓表示压力下降时测量，↑表示压力上升时测一、主回路电阻测量目的：检查整个GIS本体一次导电回路中电接触、导电材料、设计结构、制造质量以及现场安装质量是否符合技术要求。
GIS组合电器现场试验
GIS组合电器现场试验最终检验指导书一、机械特性检验指导二、气体水份检验指导三、气体密封性检验指导四、工频耐压方案机械特性检验指导一、断路器试验1、产品总装完毕后，经过抽真空处理，充入SF6气体0．5PMa，检查各个部分螺钉是否紧固。
2、手动合分操作五次，检查各个部分螺钉有无松动，机构状况是否正常。
3、按照试验接线图，将试验线路接好，使用试验台及GKCHD410型开关机械特性测试仪进行试验。
4、在额定操作电压下(100％)对开关进行合闸、分闸操作5次，应可靠合分。
5、在低操作电压下(60％)对开关进行合闸操作5次，应可靠合闸。
6、在低操作电压下(50％)对开关进行分闸操作5次，应可靠分闸。
7、在高操作电压下(110％)对开关进行合闸操作5次，应可靠合闸。
在高操作电压下(120％)对开关进行分闸操作5次，应可靠8、在低操作电压下(30％)对开关进行分闸操作5次，应不能分闸。
9、在额定操作电压下(100％)对开关进行重合闸闸操作5次，应可靠完成。
10、在额定操作电压下(100％)对开关进行合闸、分闸操作，并进行拍图，按照KCHD410型开关机械特性测试显示记录合闸、分闸同期；合闸、分闸速度；应满足下表的技术条件：11、将断路器合闸，接地开关合闸，使用PCI u Q／3型回路电阻测试仪，分别测量A、B、C三极相柱两侧最接近灭弧室的接地开关，比较三相电阻值是否平衡，平衡说明产品装配合格，不平衡说明产品装配不合格。
隔离开关试验（GL、GR）1、产品总装完毕后，经过抽真空处理，充入SF6气体0．5PMa，检查各个部分螺钉是否紧固。
2、手动合分操作五次，检查各个部分螺钉有无松动，机构状况是否正常。
3、按照试验接线图，将试验线路接好，使用试验台及GKCHD410型开关机械特性测试仪进行试验。
4、额定操作电压下(100％)对开关进行合闸、分闸操作30次，应可靠合分。
5、额定操作电压下(100％)对开关进行合闸、分闸操作，并进行拍图，按照GKCHD410所示分别记录11、将隔离开关合闸，接地开关合闸，使用PCI u Q／3型回路电阻测试仪，分别测量A、B、C三极相柱两侧最接近隔离开关的接地开关，比较三相电阻值是否平衡，平衡说明产品装配合格，不平衡说明产品装配不合格。
继电保护试验报告参考
第二讲继电保护装置调试概述继电保护设备的实验工作是继电保护设备投用过程中的一个重要环节。
继电保护设备调试质量的好坏直接影响继电保护设备的动作正确性，关系到电力系统的运行安全。
继电保护设备的实验粗略地可分为：一、继电保护二次回路的通电实验继电保护回路的通电实验是一个技术性不是很强，但又是十分重要的工作。
它要求实验人员有高度的责任心和敬业精神，还要求实验人员有一定的工作经验，对保护装置和二次回路比较熟悉。
要在二次线查线过程中发现设计错误即使是十分有经验的实验人员也是十分困难的。
因此，应特别强调：在二次回路的通电实验前应首先对图纸熟悉和审核，特别是在新安装调试时更应该仔细审核图纸，力求将可能出现的设计、画图错误全部发现、改正。
同时在二次线查线时应仔细查对每一个回路，对于通过常闭接点或小电阻连通的回路应设法断开常闭接点或小电阻来查实该回路是否确定正确。
二次回路通电实验的一个重要环节是交流电压、电流回路的正确性。
电流二次回路的接线正确性一次CT的变比和极性一般有高压实验人员来保证，但以什么极性引入到保护装置中来则应有继电保护人员确定，继电保护人员应保证从CT二次绕组的接线端子到保护装置的所有回路都是正确的。
为此，继电保护人员必须要对CT回路做仔细检查。
其中包括：CT二次回路不能开路；接入保护装置的CT极性、相别应符合要求；一般还应该测量CT二次回路的阻抗值。
通常，我们要分段查线，确认接线的正确性。
特别是从CT端子箱到CT二次绕组的接线端子这一段电缆由于CT二次绕组的直流电阻很小，要确认接线正确，一般要在CT二次绕组的接线端子处拆开电缆接线，以便查实接线的正确性。
我们经过探索提出一种CT回路检查的简易方法，可以一次完成CT的检查、极性检查、回路阻抗测量工作，特别是不必在CT端子盒内拆接线，工作效率可以大大提高。
1）、交流电流回路通流（主要是检查回路是否正确，是否有寄生回路造成分流）和阻抗测量。
2）、极性检查（可不拆线检查回路的接线正确性）CT回路的接线正确性最终应由带负荷实验来验证，带负荷实验原则上以一个固定的参考电压为基准（一般取Uan)，本次测量的所有CT电流均与此电压作比较。
GIS培训下PPT课件
2、断路器 CB
直动 密封
动侧
弧触头 及喷口
静侧
断路器动侧
断路器静侧和绝缘支撑
10
液压操作机构
液压机构总体结 构参见右图。主要 采用了ABB公司生产 的HMB-4的扩展型动 力部件作为机芯。 这个机芯包括的模 块有：充能模块、 贮能模块、工作模 块、控制模块、监 测模块
1.低压箱 2.油位观察窗 3.活塞杆 4.泄压阀操作手柄 5.泄压阀 6.HMB-4碟簧装配 7.HMB-8碟簧装配 8.合闸控制阀 9.分闸控制阀Ⅰ 10.分闸控制阀Ⅱ 11.换向阀 12.带电机的充能模块13. 碳刷 14．贮能模块 15.弹簧行程开关
各GIS生产厂家设计的伸缩节型式各不相同，应要求制造厂提供详细的伸缩节 允许变化量和调节方法，并在安装调试阶段严格按照工艺要求进行安装和调整。
35
➢ 机组并网断路器宜在并网断路器与主变侧刀闸间装设带电显示装置，在 并网操作时先合入母线侧刀闸，确认带电显示装置显示无电合入主变侧刀 闸，杜绝带负荷合刀闸。 ➢ 出线侧刀闸设置带电显示装置，确认带电显示装置显示无电时合入出线 侧接地刀闸，杜绝带电合地刀。
9、汇控柜LCP
汇控柜的主要作用是起监视和控制作用。监控的主要内容包括：气体压力 监视、气体密度监视、状态监视、故障监视、控制等。在汇控柜的正面设 置模拟母线、控。制开关、状态指示器、故障指示器等。
24
➢ 新订货断路器应优先选用弹簧机构、液压机构（包括弹簧储能液压机构）。 目前高压断路器基本上为三种机构形式，弹簧机构、液压机构、气动机构，由于
合闸动作过程
13
3、隔离开关 DS与接地开关ES、FES
隔离开关与接地开关组合成一个元件，接地开关的静触头装在隔离开关 上，而动触杆则安装在与接地外壳等电位的壳体内。 a.隔离开关按结构分：直角型、直线型、三工位（防止误操作） b.接地开关按功能分：
330KV GIS安装施工方案
2×300兆乏调相机工程GIS安装施工方案电力建设有限责任公司2×300兆乏调相机工程施工项目部二〇一九年三月批准：年月日安全审核：年月日质量审核：年月日编写：年月日目录1 施工内容及工程量 (1)1.1 施工内容 (1)1.2 工程量 (1)2 施工依据 (1)3 施工准备 (2)3.1 施工人员配备 (2)3.2施工准备 (2)3.3 施工工器具配备 (3)4 劳动力组织及计划 (4)5 中间交接要求 (4)6 施工工序流程图 (5)7 施工方法 (6)7.1 设备安装中注意事项 (6)7.2设备安装时对GIS的检查 (8)7.3 GIS设备的安装 (8)7.4分支母线和瓷套安装 (11)7.5电压互感器安装 (12)7.6 抽真空注SF6气体 (13)7.7 二次线连接 (14)7.8 外观检查 (14)8 质量检验 (15)8.1主要设备材料检验要求 (15)8.2 GIS设备质量检验要求 (15)9 技术记录和签证 (18)10 质量保证措施 (18)11 工期保证措施 (19)12 成品保护措施 (19)13 安全、文明施工保证措施 (19)13.1 安全措施 (19)13.2 文明施工措施 (21)13.3防尘措施 (21)14 强制性条文实施 (22)15 环境因素评价 (23)16 危害辨识与风险评价 (24)1 施工内容及工程量1.1 施工内容：柴达木调相机工程 330kV GIS设备安装采用西安西电开关电气有限公司产品。
330kV氧化锌避雷器采用抚顺电瓷制造有限公司产品。
330kV屋外GIS配电装置布置在站区的交流滤波器区域东侧，作为两台主变的进线。
1.2 工程量：1.2.1 330kV GIS进线共两个间隔。
2 施工依据2.1 柴达木换流站施工蓝图2.2 《电气装置安装工程高压电气施工及验收规范》GBJ50147-2010 2.3 《电气装置安装工程互感器施工及验收规范》GB50148-20102.4 《电气装置安装工程母线装置施工及验收规范》GB50149-2010 2.5 《电气装置安装工程质量检验及评定规程》DL/T5161.17-20022.6国家电网公司基建安全管理规定（国网（基建2）173-2015）2.7 《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-2010 2.8《国家电网公司输变电优质工程评定管理办法》（国网（基建3）182-2015）2.9《关于强化输变电站工程施工过程质量控制数码采集与管理的工作要求》2010-322号2.10《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量2010-19号2.11《国家电网公司输变电工程标准工艺管理办法》（国网（基建3）186-2015）2.12《国家电网公司输变电工程施工安全风险识别评估及预控措施管理办法》（国网（基建3）176-2015）2.13设备厂家图纸及产品说明书、技术资料3 施工准备3.1 施工人员配备设备安装施工人员由张建文负责、成员由设备厂家现场指导安装人员、电气施工人员、起重指挥人员、汽车起重机操作工组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
330kV断路器密度继电器试验报告
一、330kV 定边出线断路器气室。
环境温度： 22 ℃ 湿度： 61% 试验时间：2015.10.23
编号 20℃实测报警压力（MPa） 试验结果（MPa） 标准值（MPa）
误差（MPa）
报警 闭锁 报警 闭锁 报警 闭锁
A:
动作值 0.4606 0.4035 0.45±0.03 0.40±0.03 0.0106 0.4035
返回值 0.4739 0.4224 0.0239 0.4224
B:
动作值 0.4584 0.40007 0.45±0.03 0.40±0.03 0.0084 0.40007
返回值 0.4717 0.4204 0.0217 0.4204
C:
动作值 0.4587 0.3996 0.45±0.03 0.40±0.03 0.0087 0.3996
返回值 0.4715 0.4209 0.0215 0.4209
使用仪器：KXJD-2A SF6密度继电器校验仪 编号：
二、330kV 2#主变高压侧断路器气室。
环境温度： 22 ℃ 湿度： 61% 试验时间：2015.10.23
编号
20℃实测报警压力（MPa）
试验结果（MPa） 标准值（MPa）
误差（MPa）
报警 闭锁 报警 闭锁 报警 闭锁
A:
动作值 0.4597 0.3969 0.45±0.03 0.40±0.03 0.0097 0.00775
返回值 0.4727 0.4199 0.0227 -0.04975
B:
动作值 0.4605 0.4033 0.45±0.03 0.40±0.03 0.0105 -0.00825
返回值 0.4734 0.4217 0.0234 -0.05425
C:
动作值 0.4611 0.4036 0.45±0.03 0.40±0.03 0.0111 -0.009
返回值 0.4735 0.4207 0.0235 -0.05175
使用仪器：KXJD-2A SF6密度继电器校验仪 编号：
三、330kV 3#主变高压侧断路器气室。
环境温度： 22 ℃ 湿度： 61% 试验时间：2015.10.23
编号 20℃实测报警压力（MPa） 试验结果（MPa） 标准值（MPa）
误差（MPa）
报警 闭锁 报警 闭锁 报警 闭锁
A:
动作值 0.4641 0.4033 0.45±0.03 0.40±0.03 0.0141 -0.00825
返回值 0.4750 0.4245 0.025 -0.06125
B:
动作值 0.4567 0.4020 0.45±0.03 0.40±0.03 0.0067 -0.005
返回值 0.4710 0.4228 0.021 -0.057
C:
动作值 0.4602 0.4000 0.45±0.03 0.40±0.03 0.0102 0
返回值 0.4728 0.4228 0.0228 -0.057
使用仪器：KXJD-2A SF6密度继电器校验仪 编号：201357628
四、结 论：合 格
试验人员：
审核人员：
