电气控制与PLC试题及答案
电气控制与PLC试题及答案一.填空题1.电气设备图纸有电气原理图图、电气接线图图、电气元件布置图图。
2.长动与点动的主要区别是控制电器能否保持。
3.电气控制线路中最基本的控制环节为保护、辅助、连锁环节。
4.常用的短路保护元件是熔断器和短路保护器,常用的过载保护元件是自动保护开关。
5.交流接触器线圈不能串联联使用。
6.CPM1A中有127 条指令,用户地址容量为2k ,存储器形式有数据存储器、用户程序存储器和系统程序存储器,普通计时器的计时范围为0～999.9s ,计数器的计数范围为0～9999 。
7.CPM1A开机后，必须先输入系统设置,键入操作顺序为机型、通讯协议、数据盘8.在绘制电气控制线路图纸时必须使用国家统一规定的文字符号和图像符号。
9.电气控制线路分为主电路、辅助电路和保护电路。
10.电气控制线路的全部触点都按初始状态绘出。
11.交流接触器结构上主要有线圈、触头和灭弧装置三部分。
12.一台4KW的三相交流异步电动机其额定电流为12 安培,选择交流接触器的额定电流为20 安培,选择熔断器的额定电流为20 安培。
13.C20P中有256 个中间辅助继电器、128 个断电保持继电器、64 个计时/计数器,主机单元有12 个输入点和8 输出点。
14.可编程序控制器输出电路有三种形式,即半导体、可控硅、晶体管。
二.逻辑化简题写出下面电路的逻辑表达式，然后化简，画出化简后的电路。
解：Km=A+CB+C=AB+BC+AC+C=AB+C…….（5分）三.证明题证明下面两程序逻辑关系相等。
解：___________________________________1221J A B CJ A B CJ A B CA B C J =++===++=四.判断题试问下列电路能否实现点动控制:1、×2、×3、×4、∨5、×6、∨五.改错题找出下面电路中的错误。
解：1、布线不合理，采用水平布线，电源进线水平，控制线路垂直布线；2、热继电器连接在定子进线上；3、没有停止按钮，串联在控制线路中；4、没有连锁保护；六.问答题1、下图为报警闪光灯电路,当发生故障时事故继电器KA的常开触点闭合,信号灯L发出闪光信号。
指出信号灯发光时间由哪个计时器确定,熄灭时间由哪个计时器确定,以及时间继电器及其触点的详细名称。
答：其中信号灯的开通时间由1KT决定，关断时间由2KT决定，1KT为通电延时继电器，2KT为断电延时时间继电器。
2、叙述下面控制线路工作原理。
解：该电路SB1为切换电路，SB2为KM1线圈的启动电路，当按下SB2则线圈KM1启动并保持；按下SB1则KM1停止同时KM2启动，时间继电器开始延时，延时时间到，KM2停止，KM1启动并保持；3、详细叙述程序中位移指令功能和输入、输出关系。
解：该程序为10通道的位移控制，当合上开关0000，同时按下按钮0001，则10通道的00位置1；再按动按钮0001，则10通道的00位置0，如此反复。
合上开关0002或者断开开关0000，则上述动作不执行。
七.编程题1、将下面梯形图转换成指令码10分并详细说明01000和01001之间的控制逻辑关系8分。
解：LD 00000OR 01000AND-NOT 00001OUT 01000LD 00002AND 01000OR 01001AND-LD-NOT 00003OR-NOT 01000END2、将下面梯形图转换成指令码10分并分析输入和输出之间的控制逻辑关系,用时序图表示出来8分。
解：LD 0000OUT 0500TIM00#0030LD T00AND 0501AND-NOT T01OUT 0501TIM 01#0020END八.电气原理图设计1、运用低压电气元件的知识，设计一个游泳池自动进水控制电路，要求游泳池内水位低于低水位时能自动进水，当游泳池内水位高于低水位时能自动停止进水。
解：主电路和控制电路如下：其中：SB1为系统启动按钮；SB2为停止按钮；SQ1为低水位限位开关；SQ2为高水位限位开关；KM为接触器。
2、有一台四级皮带运输机，分别由M1、M2、M3、M4四台电动机拖动，其动作顺序如下：①启动要求按M1-M2-M3-M4顺序启动②停止要求按M4-M3-M2-M1顺序停止启动和停止的间隔时间可任意设置，可采用继电器控制，也可采用可编程控制器进行设计。
如果采用PLC，请选用CPM1A机型，设计方法任意。
解：3、利用低压电器编写一个电气原理图。
控制要求是：有2台电机，要求顺序启动，电机的启动时间间隔为10秒（由定时器设定）；逆序停止，电机的停止时间间隔为15秒（由定时器设定）。
解：SB1系统启动按钮；SB2系统停止按钮；KT1和KT2为计时器，分别定时10s和15s；M1和M2为2个电动机；KM1和KM2为2个接触器；KA为中间继电器；4、设计一个控制电路，三台笼型感应电动机起动时，M1先起动，经5s后M2自行起动，运行20s后M1停止并同时使M3自行起动，再运行30s后电动机全部停止。
注：请画出主电路和控制电路。
解：主电路和控制电路如下5、动力头Ⅰ和动力头Ⅱ动作顺序为:首先动力头Ⅰ由a到b停下,然后动力头Ⅱ由d到c停下,然后动力头Ⅰ回到a,同时动力头Ⅱ回到d。
SQ为行程开关。
解：KM1、KM2、KM3、KM4、为接触器，分别控制动力头Ⅰ正转、动力头Ⅱ正转、动力头Ⅰ反转、动力头Ⅱ反转；SB1为系统启动按钮、SB2为系统停止按钮；九.设计题1、设计梯形图程序。
I/O分配如下:00000 1灯启动按钮, 01000 控制1灯;00001 2灯启动按钮, 01001 控制2灯;00002 3灯启动按钮, 01002 控制3灯;00003 停止按钮。
内部辅助继电器和其他需要用到的继电器自选。
控制要求:按下1灯启动按钮时,只能1灯点亮并保持,其它灯灭;按下2灯启动按钮时,只能2灯点亮并保持,其它灯灭;按下3灯启动按钮时,只能3灯点亮并保持,其它灯灭;按下停止按钮时,最后点亮的灯灭。
解：程序如下2、设计梯形图程序。
I/O分配如下:0000 1启动按钮, 0500 控制1灯;0001 2启动按钮, 0501 控制2灯;0002 3启动按钮, 0502 控制3灯;0003 停止按钮。
控制要求:按下1启动按钮时,1灯点亮并保持;按下2启动按钮时,1和2灯点亮并保持;按下3启动按钮时,1和2和3灯点亮并保持;按下停止按钮时,点亮的灯全灭。
解：程序如下：3、设计梯形图程序。
要求用移位指令编写一个按钮（00000）控制一盏灯（01000）的程序，按下按钮后，灯亮；再按，灯灭；再按，灯亮···。
解：程序如下：4、设计梯形图程序。
要求用微分指令和计数器指令编写一个按钮（0000）控制一盏灯（0500）的程序，按下按钮后，灯亮；再按，灯灭；再按，灯亮···。
解：程序如下：（答案错误）5、利用低压电器编写一个电气原理图。
控制要求是：有四台电机，要求顺序启动，每台电机的启动时间间隔为10秒（由定时器设定）；逆序停止，每台电机的停止时间间隔为15秒（由定时器设定）。
解：程序如下：6、设计要求：用一个按钮控制电路，按钮反复动作，到第四节拍时，产生输出，到第六节拍时，停止输出，电路复位。
具体要求见原始通电表：20000⋅⋅⋅⋅⋅⋅⋅⋅——————————————————————————————————————————————————解：该题采用解析法求解。
对通电表进行扩展。
得到：01000＝0000020000＋（00000＋20001）0100020000＝000000100020000＋（00000＋20001）2000020001＝0000000000＋（01000＋00000）200017、设计要求:小车可在四个光电开关之间作直线运动,按下某一按钮,小车会在与之对应的光电开关处停止。
控制要求:小车可在四个光电开关之间作正,反向直线运动,并可分别在四个光电开关处停止,四个光电开关对应四个按钮,小车停止位置由光电开关相对应的按钮决定。
操作四个按钮,小车进行自动选向、自动定位运行（即自动选择最短运动路线到达制定位置）。
解：00000～00003分别为4个呼叫按钮;00004～00007分别对应4个光电开关;01000电机正转;01001电机反转;8、设计梯形图程序：手动/自动信号灯双通循环控制假设010通道的00~15位都能作为输出接通外部设备，用010通道的输出控制16个信号灯，要求在启动时，00、01位控制的信号灯亮，每次信号灯以2个向后位移（00、01——02、03——04、05——…..14、15），位移有两种控制方式，手动控制方式，按一下位移按钮，向后位移一次；另一种控制方式为自动位移，在自动位移方式，每间隔0.5秒位移一次；当位移到14、15位对应的信号灯亮的时候，能自动循环到00、01位。
解:程序如下:9、四台电机的运行状态用3个信号灯L1、L2、L3指示。
要求：只有一台电动机运行时L1亮；两台电动机运行时L2亮；三台以上电动机运行时L3亮；都不运行时3个指示灯都不亮。
按照上述要求，提出所需控制电气元件，选择plc机型（cpm1A），给出I/O分配，画出plc 外部接线图和电动机主电路，用逻辑法设计一个梯形图程序。
解：I/O分配：L1灯01000；L2灯01001；L3灯01002；00000~00003分别表示4台电机的工作状态；系统接线路：程序如下：10、某学校校门有电动机拖动，如下图所示，要求如下：（1）长动时在开或关到位时能自动停止；（2）能点动开门或关门；请按要求设计校门的控制电路，并绘制主电路和电路原理图。
解：主电路为一可逆运行电路，可以让校门打开和关闭。
控制电路为可逆和长动点动控制电路的结合。
其中，SB1为停止按钮，SB2和SB3为开门和关门的长动按钮，SB4和SB5为开门和关门的点动按钮。
KM1控制开门，KM2控制关门。
11、三地控制（利用CPM1A完成）解：接线图如下：程序如下：12、煤气加热炉切阀、转换阀控制解：逻辑法设计通电表，唯一性设计依此通电表，列出输出及内部继电器的逻辑表达式如下（化简过程略）：依以上逻辑表达式，画出的梯形图十.读图题1、下图是可编程控制器的梯形图，如果00000是点动按钮，01000和01001分别为两盏指示灯，试分析下列梯形图：当点动按钮00000动作4次，即00000第一次按下又放开，第二次按……第四次按下又放开，两盏指示灯的通断情况。
答案填于下表：2、下图是双方向可逆顺序单通控制参考程序，它用一个开关信号00000和一个按钮信号00001，实现4个信号灯（01000→01003），双方向可逆顺序单通控制。

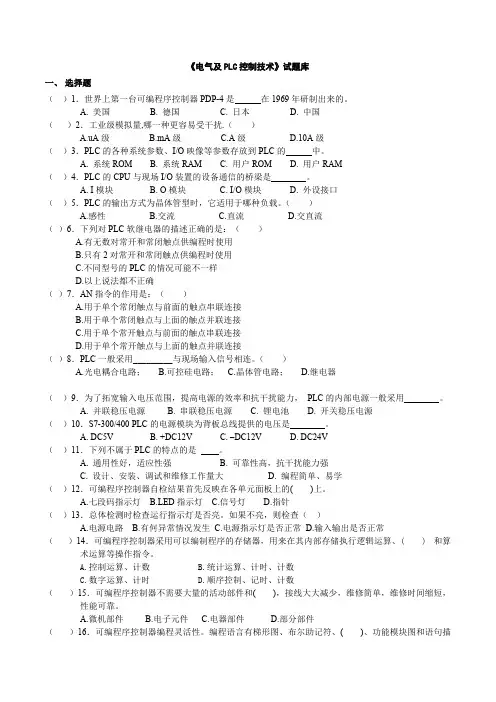

(完整版)电气控制与PLC试题及部分答案缩减版
《电气及PLC控制技术》试题库一、选择题（）1．世界上第一台可编程序控制器PDP-4是 在1969年研制出来的。
A. 美国B. 德国C. 日本D. 中国（）2．工业级模拟量,哪一种更容易受干扰.（ ）A.uA级B.mA级C.A级D.10A级（）3．PLC的各种系统参数、I/O映像等参数存放到PLC的 中。
A. 系统ROMB. 系统RAMC. 用户ROMD. 用户RAM（）4．PLC的CPU与现场I/O装置的设备通信的桥梁是 。
A. I模块B. O模块C. I/O模块D. 外设接口（）5．PLC的输出方式为晶体管型时，它适用于哪种负载。
（ ）A.感性B.交流C.直流D.交直流（）6．下列对PLC软继电器的描述正确的是：（ ）A.有无数对常开和常闭触点供编程时使用B.只有2对常开和常闭触点供编程时使用C.不同型号的PLC的情况可能不一样D.以上说法都不正确（）7．AN指令的作用是：（ ）A.用于单个常闭触点与前面的触点串联连接B.用于单个常闭触点与上面的触点并联连接C.用于单个常开触点与前面的触点串联连接D.用于单个常开触点与上面的触点并联连接（）8．PLC一般采用_________与现场输入信号相连。
（ ）A.光电耦合电路；B.可控硅电路；C.晶体管电路；D.继电器（）9．为了拓宽输入电压范围，提高电源的效率和抗干扰能力，PLC的内部电源一般采用 。
A. 并联稳压电源B. 串联稳压电源C. 锂电池D. 开关稳压电源（）10．S7-300/400 PLC的电源模块为背板总线提供的电压是 。
A. DC5VB. +DC12VC. –DC12VD. DC24V（）11．下列不属于PLC的特点的是。
A. 通用性好，适应性强B. 可靠性高，抗干扰能力强C. 设计、安装、调试和维修工作量大D. 编程简单、易学（）12．可编程序控制器自检结果首先反映在各单元面板上的( )上。
A.七段码指示灯B.LED指示灯C.信号灯D.指针（）13．总体检测时检查运行指示灯是否亮。
电气控制与plc应用技术期末试题及答案
电气控制与plc应用技术期末试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑电路答案：A2. 下列哪个不是PLC的特点？（）A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：C3. PLC的输入/输出接口通常采用（）。
A. 继电器B. 晶体管C. 集成电路D. 光耦答案：B4. 在PLC中，用于实现顺序控制的编程方法是（）。
A. 梯形图B. 语句表C. 功能块图D. 结构化文本答案：A5. PLC的扫描周期主要受（）的影响。
A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小答案：A6. PLC的输出接口通常采用（）。
A. 开关量输出B. 模拟量输出C. 脉冲输出D. 以上都是答案：D7. 在PLC中，用于实现定时控制的软元件是（）。
A. 计数器B. 定时器C. 累加器D. 寄存器答案：B8. PLC的编程语言不包括（）。
A. 梯形图B. 汇编语言C. 功能块图D. 结构化文本答案：B9. PLC的输入接口主要用于接收（）。
A. 模拟信号B. 脉冲信号C. 开关信号D. 以上都是答案：D10. PLC的输出接口主要用于控制（）。
A. 传感器B. 显示器C. 执行器D. 以上都是答案：C二、多项选择题（每题3分，共15分）1. PLC的编程语言包括（）。
A. 梯形图B. 布尔逻辑C. 功能块图D. 结构化文本答案：ACD2. PLC在工业自动化中的应用包括（）。
A. 包装机械B. 交通信号控制C. 家庭照明D. 机器人控制答案：ABD3. PLC的输入设备可以是（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：AB4. PLC的输出设备可以是（）。
A. 继电器B. 指示灯C. 电机D. 显示器答案：ABC5. PLC的编程软件通常具备的功能包括（）。
A. 程序编辑B. 程序下载C. 故障诊断D. 数据监控答案：ABCD三、判断题（每题2分，共10分）1. PLC的输出接口可以直接驱动大功率电机。
电气控制及PLC试题及答案
电气控制及PLC试题及答案一、选择题：（每小题2分，2×10＝20分）1. 中小容量异步电动机的过载保护一般采用。
（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器2. 交流接触器是利用配合动作的一种自动控制电器。
（A）电动力与弹簧弹力（B）外施压力与弹簧弹力（C）电磁力与空气阻尼力（D）电磁力与弹簧弹力3. 在电动机的连续运转控制中，其控制关键是。
（A）自锁触点（B）互锁触点（C）复合按钮（D）机械联锁4. 在三相笼式异步电动机的Y-△起动控制电路中，电动机定子绕组接为Y型是为了实现电动机的起动。
（A）降压（B）升压（C）增大电流（D）减小阻抗5. 在三相笼式电动机的反接制动控制电路中，为了避免电动机反转，需要用到。
（A）制动电阻（B）中间继电器（C）直流电源（D）速度继电器6.下列不属于主令电器的是。
（A）按钮（B）主令控制器（C）刀开关（D）凸轮控制器7.利用CX_Programmer新建文件时，设备类型应设置为。
（A）CPM2* （B）CPM2*-s*（C）CPM1A （D）CPM2A8.下列指令中，用于两个位的逻辑“或”操作的是。
（A）LD指令（B）AND指令（C）OR指令（D）ORLD指令9.PLC最重要的一项技术指标是。
（A）I/O点数（B）存储容量（C）扫描速度（D）编程语言10.当IL前面的状态为OFF时，位于IL和ILC程序段之间的计数器状态为。
（A）不变（B）复位（C）ON （D）OFF二、填空题：（每空1分，1×20＝20分）1. 点动控制要变为长动控制，需在启动按钮上加上环节。
2. 按国标规定，“停止”按钮必须是色，“启动”按钮必须是色。
3. 电气控制系统图一般有三种，即、、。
4. “”符号为。
5．继电器的线圈断电时，其常开触点，常闭触点。
6．熔断器广泛用于供电线路和电气设备的保护。
7．当IL的条件时，IL与ILC之间程序被正常执行。
8．定时器TIM指令的定时精度为，其设定值SV可以是，也可以是。
电气控制与PLC习题、测试题及答案
电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。
电气控制与PLC试题含答案
《电气控制与PLC》试题含答案（A卷）一、概念题（每小题2分，共30分）1.解释：1）低压电器：指用于交流50Hz （60Hz）、额定电压1200V以下或直流额定电压1500V 以下的在电路内起电能分配、通断、保护、控制、调节或检测作用的电器。
2）接触器：指用于远距离频繁接通和分断交直流主回路及大容量用电回路的一种低压控制电器。
3）继电器：指用于接通和分断交直流小容量控制电路，在控制、保护电路中起信号转换作用的一种低压控制电器。
4）常开（动合）触点与常闭（动断）触点：在原始状态时（吸引线圈未通电时）断开，线圈通电后闭合的触点是常开（动合）触点；在原始状态时（吸引线圈未通电时）闭合，线圈通电后断开的触点是常闭（动断）触点。
5）电气控制线路中的自锁与互锁：依靠接触器自身辅助触头来保持接触器线圈通电的现象称为自锁；接触器彼此之间具有相互制约的控制关系称为互锁，即把一个接触器的辅助常闭触头串接在另一个接触器线圈的回路中。
6）电气控制线路中有哪些常用的保护环节电气控制线路中常用的保护环节有短路保护、过电流保护、过载保护或热保护、欠电压与零电流保护和弱磁保护。
刀PLC：是可编程序控制器的简称和缩写。
早期可编程序逻辑控制器（Programmable Logic Controller）的缩写为PLC,此后不断发展，有关权威组织正式命名为可编程序控制器（Programmable Control ler）,其缩写本应为PC,但与个人计算机（Personal Computer）缩写相同，为避免混淆，可编程序控制器仍使用PLC缩写。
8）写出国际电工委员会（IEC）1994年5月公布的IEC61131-3 （可编程序控制器语言标准）中5种编程语言，并译注英语及其缩写。
梯形图（Ladder D i agram, LAD）、语句表（Statement L i st, STL）、功能块图（Funct i onBlock Diagram. FBD)、顺序功能表图(Sequent ia I Funct ion Chart, SFC)、结构文本(Structured Test, ST)。
电气控制与plc应用期末考试题及答案
电气控制与plc应用期末考试题及答案一、选择题（每题2分，共20分）1. PLC的中文全称是______。
A. 可编程逻辑控制器B. 可编程逻辑计算器C. 可编程逻辑计算机D. 可编程逻辑处理器答案：A2. 在PLC中，I/O模块的作用是______。
A. 进行数据处理B. 进行程序存储C. 进行通信D. 进行输入输出答案：D3. 电气控制中，继电器的主要作用是______。
A. 放大信号B. 隔离电路C. 转换信号D. 保护电路答案：B4. 下列哪个是PLC编程语言？A. C语言B. 汇编语言C. 梯形图D. 以上都是5. PLC的扫描周期取决于______。
A. 程序复杂度B. CPU速度C. 扫描次数D. 输入输出数量答案：B6. 在电气控制系统中，熔断器的作用是______。
A. 调节电压B. 调节电流C. 保护电路D. 转换电压答案：C7. PLC的输入接口通常可以接收的信号类型是______。
A. 模拟信号B. 数字信号C. 模拟和数字信号D. 音频信号答案：B8. 电气控制中，接触器的主要作用是______。
A. 控制电压B. 控制电流C. 控制功率D. 控制频率答案：B9. PLC的输出接口通常可以控制的设备类型是______。
B. 继电器C. 显示器D. 以上都是答案：B10. 在PLC中，定时器的主要功能是______。
A. 计数B. 延时C. 计算D. 转换答案：B二、填空题（每题2分，共20分）1. PLC的输入输出接口通常分为______和______。
答案：数字输入接口；数字输出接口2. PLC的编程语言中，______是最基本的编程语言。
答案：梯形图3. 在电气控制中，______是用于保护电路的元件。
答案：熔断器4. PLC的扫描周期是由______决定的。
答案：CPU速度5. PLC的输出接口可以控制______，实现对机械设备的控制。
答案：继电器6. PLC的输入接口可以接收______信号，用于检测外部状态。
电气控制及PLC试题库和答案
一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
3、时间继电器：一种触头延时接通或断开的控制电器。
4、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。
5、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。
6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。
7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。
10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速：（A）异步电动机调速中，改变定子极对数的调速方法。
12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。
二、填空：1、常用的低压电器是指工作电压在交流(1200)V以下、直流(1500)V以下的电器。
2、熔断器是由(熔体和熔管)两部分组成的。
4、时间继电器是一种触头(延时接通或断开)的控制电器。
5、一般速度继电器的动作转速为( 120 )r/min，复位转速为( 100 )r/min。
6、双速电动机的定子绕组在低速时是( 三角型 )联结，高速时是( 双星型 )联结。
7、通常电压继电器( 并)联在电路中，电流继电器( 串 )联在电路中。
9、电气原理图设计的基本方法有（经验设计法）、（逻辑设计法）两种。
11、电气控制系统图分为（电气原理图）（电气安装接线图）和（电气元件布置图）三类。
12、三相异步电动机常用的电气制动方法有（反接制动）和（能耗制动）。
13、接触器的额定电压是指（主触头）上的额定电压。
电气控制PLC题库+答案
电气控制PLC题库+答案一、单选题（共60题，每题1分，共60分）1.电磁调速异步电动机的基本结构形式分为______两大类。
A、整体式和独立式B、组合式和分立式C、组合式和整体式D、整体式和分立式正确答案：C2.接触器线圈工作电压与所控制电路电压____ 。
A、应—致B、接近C、大于D、小于正确答案：A3.步进电动机在“三相六拍”的通电方式时，定子的状态每改变一次，转子应该转过的角度是A、15°B、45°C、60°D、30°正确答案：A4.接触器上“NO”代表_____A、常闭B、常开C、线圈D、电源正确答案：B5.步进电动机的转速主要由下列的那个参数确定____A、输入电流量B、脉冲频率C、输入电压值D、脉冲宽度正确答案：B6.刀开关正确的安装方位在合闸后操作手柄向____A、右B、上C、下D、左正确答案：B7.符号RM10表示____ 熔断器。
A、有填料封闭管式B、螺旋式C、无填料封闭管式D、插入式正确答案：C8.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、5B、3C、15D、10正确答案：B9.安装螺旋式熔断器时，熔断器______的接线端应装在上方，并与电源线连接。
A、动触点B、静触点C、下接线板D、上接线板正确答案：C10.数控机床的性能很大程度上取决于____的性能。
A、伺服系统B、位置检测系统C、计算机运算D、机械结构正确答案：A11.交流伺服电动机的实质是一台______感应电动机。
B、两相C、三相D、视需求而定正确答案：B12.数控系统RS232接口主要作用是_____A、断电保护B、与外部设备相连C、主轴接口D、驱动接口正确答案：B13.交—直—交变频器按调压方式可分为_____A、有环流与无环流B、正弦波与方波C、电压型与电流型D、PAM与PWM正确答案：D14.电气原理图依据通过的电流的大小分为____A、辅助电路和控制电路B、主电路和照明电路C、辅助电路和照明电路D、主电路和辅助电路正确答案：D15.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、手动和自动D、低压配电电器和低压控制电器正确答案：A16.断电延时的时间继电器，当线圈通电时触头——动作。
电气控制与PLC考试试卷答案
电气控制与PLC试卷一、填空题将正确答案填入下列空白处,每题1分,共10分1、工作在交流电压 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器;2、电磁机构由、铁心、衔铁等几部分组成;3、交流接触器的触点系统分为和辅助触点,用来直接接通和分断交流主电路和控制电路;4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲,从而推动机构动作的一种保护电器,主要被用作电动机的长期保护.5、熔断器主要由熔体、座、填料及导电部件等组成;6、各种低压断路器在结构上都有主触头及灭弧装置、和操作机构等部分组成;7、三相异步电动机常用的减压起动方式有：减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等;8、PLC的基本结构由、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成;9、PLC的软件由系统程序和两大部分组成;10、PLC常用的编程语言有：、布尔助记符和高级语言二、选择题下列每题只有一个正确答案,将正确答案的代号填入括号内,每题2分,共20分1、电磁机构中,吸引线圈的作用是：A、将电能转化成磁场能量B、将磁场能转化成电能2、用来分断或接通主电路的是交流接触器的A、辅助触点B、主触点3、电磁式交流接触器和交流继电器的区别是：A、交流接触器有短路环,而继电器没有B、交流接触器有主、辅助触点之分,而继电器没有C、没有区别4、熔断器作为短路保护的电器,它是于被保护电路中的;A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是：A、中间继电器正常工作B、中间继电器产生强烈震动C、烧毁线圈D、烧毁触点6、交流接触器的电气文字符号是：A、KAB、KTC、SBD、KM7、熔断器的电气文字符号是：A、FUB、KMC、KAD、FR8、下列对PLC软继电器的描述正确的是：A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9、AN指令的作用是：A、用于单个常闭触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常开触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、ST指令的作用是：A、用于串联或并联连接B、常闭触点与起始母线的连接C、用于驱动线圈D、常开触点与起始母线的连接三、判断题下面各题正确的在括号内划√,错误的在括号内划×,每题2分,共20分1、电磁机构由吸引线圈、铁心、衔铁等几部分组成;2、因为交流电磁继电器的触点工作电流较小,所以其铁心端面上不需要安装短路环;3、交流接触器的灭弧罩如果损坏,一时又找不到零件更换,可以先去掉灭弧罩使用;4、为了避免误操作,通常将控制按钮的按钮帽用红色表示停止按钮,绿色表示启动按钮;5、安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸;6、PLC的输出继电器的线圈只能由程序驱动;7、在设计PLC的梯形图时,左母线与线圈之间是否需要触点可以根据需要确定;8、PLC的所有软继电器都是既有线圈又有触点;9、在绘制电器元件布置图时,重量大的元件应放在上方,而发热量大的元件应放在下方;10、在设计PLC的梯形图时,在每一逻辑行中,串联触点多的支路应放在上方 ;四、问答题每题10分,共30分1、下列电路为电动机正反转控制电路KM1控制电机正转,KM2控制电机反转,试简述其工作过程;2、写出下面梯形图的程序语句;3、指出下面梯形图中的错误在错误处用A、B、C、……标明,不用改正;得分评卷人五、分析题 10分下列电路为三相笼型电机单向旋转连续控制电路,接通电源,当按下启动按钮SB2时,交流接触器KM不工作,试分析故障原因;得分评卷人六、综合题10分利用定时器和计数器实现200s延时电路;试题三答案试题3答案一．填空题;每题1分,共10分1、1200V2、吸引线圈3、主触点4、过载5、熔断管6、脱扣器7、星形—三角形Y—△8、中央处理器9、用户程序10、梯形图二、选择题;每题2分,共20分1、A 2、B 3、B 4、B 5、C 6、D 7、A 8、A 9、C10、D三、判断题;每题2分,共20分1、√2、X3、X4、√5、√6、√7、X8、X9、X 10、√四、问答题;每题10分,共40分1、接通电源,按下正转启动按钮SB2,正转接触器KM1的线圈得电工作,其常开辅助触点闭合实现自锁,电机开始正转,其常闭辅助触点断开,使反转接触器KM2的线圈不能得电而不能工作即实现互锁；松开SB2,正转接触器KM1也能继续工作;在KM1工作过程中如果按下反转启动按钮SB3,其常闭触点使正转接触器KM1的线圈断电而停止工作,即电机停止正转；同时反转接触器KM2的线圈得电开始工作,其常开辅助触点闭合实现自锁,常闭辅助触点断开使KM1无法得电工作即实现互锁,电机开始反转；松开SB3,反转接触器KM2也能继续工作;在电机正转或反转过程中如果按下停止按钮SB1,相应接触器线圈失电停止工作,电机停止运转;如果该电路出现短路,则熔断器FU1迅速熔断而切断电路电源；如果电机过载,则热继电器的常闭触点断开而切断相应接触器线圈的电源,达到电机过载保护的目的;2、3、共5处错误,分别见下图A、B、C、D、E处答对一条得2分五、分析题;答对一条得2分1.熔断器FU1、FU2烧毁或接触不良；2.按钮SB1、SB2损坏或触点接触不良；3.热继电器FR故障或常闭触点断开；4.交流接触器故障；5.线路故障;六、。
电气控制与plc系统期末考试试题及答案
电气控制与plc系统期末考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑计算机答案：A2. 在PLC中，输出继电器的英文缩写是（）。
A. ORB. SRC. CRD. PR答案：D3. 电气控制中，用于实现顺序控制的电路是（）。
A. 并联电路B. 串联电路C. 定时电路D. 逻辑电路答案：C4. PLC的输入设备不包括以下哪一项（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. 在PLC程序中，用于表示常闭触点的符号是（）。
A. /B. \C. |D. -答案：B6. 电气控制系统中，用于实现“与”逻辑的电路是（）。
A. 串联电路B. 并联电路C. 逻辑电路D. 定时电路答案：A7. PLC的输出设备通常包括（）。
A. 指示灯B. 继电器C. 传感器D. 所有选项答案：D8. 在PLC程序中，用于表示常开触点的符号是（）。
A. /B. \C. |D. -答案：A9. 电气控制与PLC系统中，用于实现“或”逻辑的电路是（）。
A. 串联电路B. 并联电路C. 逻辑电路D. 定时电路答案：B10. PLC的编程语言包括（）。
A. 梯形图B. 指令表C. 结构文本D. 所有选项答案：D二、填空题（每题2分，共20分）1. PLC的内部存储器包括______和______。
答案：输入寄存器；输出寄存器2. 在电气控制中，继电器的常闭触点在未通电时是______。
答案：闭合3. PLC的程序扫描周期包括______和______。
答案：输入扫描；输出刷新4. 电气控制系统中，用于实现“非”逻辑的电路是______。
答案：逻辑门5. PLC的输出设备中，______用于直接驱动负载。
答案：晶体管输出6. 在PLC程序中，______指令用于实现定时功能。
答案：TON7. 电气控制系统中，______电路用于实现过载保护。
