导热系数的测定
导热系数的测定 导热系数(热导率)是反映材料导热性能的物理量，它不仅是评价材料的重要依据，而且是应用材料时的一个设计参数，在加热器、散热器、传热管道设计、房屋设计等工程实践中都要涉及这个参数。因为材料的热导率不仅随温度、压力变化，而且材料的杂质含量、结构变化都会明显影响热导率的数值，所以在科学实验和工程技术中对材料的热导率常用实验的方法测定。 测量热导率的方法大体上可分为稳态法和动态法两类。本测试仪采用稳态法测量不同材料的导热系数，其设计思路清晰、简捷、实验方法具有典型性和实用性。测量物质的导热系数是热学实验中的一个重要内容。 【实验目的】 1、了解热传导现象的物理过程 2、学习用稳态平板法测量材料的导热系数 3．学习用作图法求冷却速率 4、掌握一种用热电转换方式进行温度测量的方法 【实验仪器】 1、YBF-3导热系数测试仪 一台 2、冰点补偿装置 一台 3、测试样品（硬铝、硅橡胶、胶木板） 一组 4、塞尺 一把 【仪器简介】 仪器的面板图
上面板图 下面板图 加热温度的设定： 2
①．按一下温控器面板上设定键（S），此时设定值（SV）显示屏一位数码管开始闪烁。 ②. 根据实验所需温度的大小，再按设定键（S）左右移动到所需设定的位置，然后通过加数键（▲）、减数键（▼）来设定好所需的加热温度。 ③．设定好加热温度后，等待8秒钟后返回至正常显示状态。 仪器的连接
连线图 从铜板上引出的热电偶其冷端接至冰点补偿器的信号输入端，经冰点补偿后由冰点补偿器的信号输出端接到导热系数测定仪的信号输入端。
【实验原理】 为了测定材料的导热系数，首先从热导率的定义和它的物理意义入手。热传导定律指出：如果热量是沿着Z方向传导，那么在Z轴上任一位置Z0 处取一个垂直截面积dS（如图1）以 表示在Z处的温度梯度，以 表示在该处的传热速率（单位时间内通过截面积dS的热量），那么传导定律可表示成：
(S1-1) 式中的负号表示热量从高温区向低温区传导（即热传导的方向与温度梯度的方向相反）。式中比例系数λ即为导热系数,可见热导率的物理意义：在温度梯度为一个单位的情况下，单位时间内垂直通过单位面积截面的热量。 利用（S1-1）式测量材料的导热系数λ，需解决的关键问题两个：一个是在材料内造成一个温度梯度 ，并确定其数值；另一个是测量材料内由高温区向低温区的传热速率 。 1、关于温度梯度 为了在样品内造成一个温度的梯度分布，可以把样品加工成平板状，并把它
dtdsdzdTdQZ0)(dzdTdtdQ
dzdTdtdQdzdT 3
夹在两块良导体——铜板之间（图2）使两块铜板分别保持在恒定温度T1和T2，就可能在垂直于样品表面的方向上形成温度的梯度分布。样品厚度可做成h≤D（样品直径）。这样，由于样品侧面积比平板面积小得多，由侧面散去的热量可以忽略不计，可以认为热量是沿垂直于样品平面的方向上传导，即只在此方向上有温度梯度。由于铜是热的良导体，在达到平衡时，可以认为同一铜板各处的温度相同，样品内同一平行平面上各处的温度也相同。这样只要测出样品的厚度h和两块铜板的温度T1、T2 ，就可以确定样品内的温度梯度度。
当然这需要铜板与样品表面的紧密接触（无缝隙），否则中间的空气层将产生热阻，使得温度梯度测量不准确。 为了保证样品中温度场的分布具有良好的对称性，把样品及两块铜板都加工成等大的圆形。 2、关于传热速率 单位时间内通过一截面积的热量 是一个无法直接测定的量，我们设法将这个量转化为较为容易测量的量，为了维持一个恒定的温度梯度分布，必须不断地给高温侧铜板加热，热量通过样品传到低温侧铜块，低温侧铜板则要将热量不断地向周围环境散出。当加热速率、传热速率与散热速率相等时，系统就达到一个动态平衡状态，称之为稳态。此时低温侧铜板的散热速率就是样品内的传热速率。这样，只要测量低温侧铜板在稳态温度T2 下散热的速率，也就间接测量出了样品内的传热速率。但是，铜板的散热速率也不易测量，还需要进一步作参量转换，我们已经知道，铜板的散热速率与其冷却速率（温度变化
率 ）有关，其表达式为：
（S1-2） 式中m为铜板的质量，c为铜板的比热容，负号表示热量向低温方向传递。因为质量容易直接测量，c为常量，这样对铜板的散热速率的测量又转化为对低温侧铜板冷却速率的测量。测量铜板的冷却速率可以这样测量：在达到稳态
dtdQdtdQ
dtdTTdtdTmcTdtdQ22 4
后，移去样品，用加热铜板直接对下金属铜板加热，使其的温度高于稳定温度T2 （大约高出10℃左右）再让其在环境中自然冷却，直到温度低于T2 ，测出温度在大于T2到小于T2区间中随时间的变化关系，描绘出T—t曲线，曲线在T2
处的斜率就是铜板在稳态温度时T2下的冷却速率。
应该注意的是，这样得出的是在铜板全部表面暴露于空气中的冷却速率，其散热面积为2πRP2+2πRP hP (其中RP 和hP 分别是下铜板的半径和厚度)然而在实验中稳态传热时，铜板的上表面（面积为πRP2 ）是样品覆盖的，由于物体的散热速率与它们的面积成正比，所以稳态时，铜板散热速率的表达式应修正为： (S1-3)
根据前面的分析，这个量就是样品的传热速率。 将上式代入热传导定律表达式，并考虑到ds=πR2 可以得到导热系数：
（S1-4） 式中的R为样品的半径、h为样品的高度、m为下铜板的质量、c为铜块的比热容、RP 和hP 分别是下铜板的半径和厚度。右式中的各项均为常量或直接易测量。 【实验步骤】 1、用自定量具测量样品、下铜板的几何尺寸和质量等必要的物理量，多次测量、然后取平均值。其中铜板的比热容C=0.385kJ/(K·kg) 2、加热温度的设定100摄氏度： ①．按一下温控器面板上设定键（S），此时设定值（SV）后一位数码管开始闪烁。 ②. 根据实验所需温度的大小，再按设定键（S）左右移动到所需设定的位置，然后通过加数键（▲）、减数键（▼）来设定好所需的加热温度。 ③．设定好加热温度后，等待8秒钟后返回至正常显示状态。 3、圆筒发热盘侧面和散热盘P侧面，都有供安插热电偶的小孔，安放时此二小孔都应与冰点补偿器在同一侧，以免线路错乱。热电偶插入小孔时，要抹上些硅脂，并插到洞孔底部，保证接触良好，热电偶冷端接到冰点补偿器信号输入端。 根据稳态法的原理，必须得到稳定的温度分布，这就需要较长的时间等待。 手动控温测量导热系数时，控制方式开关打到“手动”。将手动选择开关打
PPpPPphRRhRRdtdTmcdtdQ22222
221
2
1222TTPPPPdtdTTThRRhRhmc 5
到“高”档，根据目标温度的高低，加热一定时间后再打至“低”档。根据温度的变化情况要手动去控制“高”档或“低”档加热。然后，每隔5分钟读一下温度示值（具体时间因被测物和温度而异），如在一段时间内样品上、下表面温度T1、T2示值都不变，即可认为已达到稳定状态。 自动PID控温测量时，控制方式开关打到“自动”,手动选择开关打到中间一档，PID控温表将会使发热盘的温度自动达到设定值。每隔5分钟读一下温度示值，如在一段时间内样品上、下表面温度T1、T2示值都不变，即可认为已达到稳定状态。 4、记录稳态时T1、T2值后，移去样品，继续对下铜板加热，当下铜盘温度比T2高出10℃左右时，移去圆筒，让下铜盘所有表面均暴露于空气中，使下铜板自然冷却。每隔30秒读一次下铜盘的温度示值并记录，直至温度下降到T2 以下一定值。作铜板的T—t冷却速率曲线（选取邻近的T2测量数据来求出冷却速率）。 5、根据（S1-4）计算样品的导热系数λ。 6、本实验选用铜-康铜热电偶测温度，温差100℃时，其温差电动势约4.0mV，故应配用量程0～20mV,并能读到0.01mV的数字电压表（数字电压表前端采用自稳零放大器，故无须调零）。由于热电偶冷端温度为0℃,对一定材料的热电偶而言，当温度变化范围不大时，其温差电动势（mV）与待测温度（0℃）的比值是一个常数。由此,在用（S1-4）计算时,可以直接以电动势值代表温度值。 【注意事项】 1、稳态法测量时，要使温度稳定约要40分钟左右。手动测量时，为缩短时间，可先将热板电源电压打在高档，一定时间后，毫伏表读数接近目标温度对应的热电偶读数，即可将开关拨至低档，通过调节手动开关的高档、低档及断电档，使上铜盘的热电偶输出的毫伏值在±0.03mV范围内。同时每隔30秒记下上、下圆盘A和P对应的毫伏读数，待下圆盘的毫伏读数在3分钟内不变即可认为已达到稳定状态,记下此时的VT1和VT2值。 2、测金属的导热系数的稳态值时,热电偶应该插到金属样品上的两侧小孔中；测量散热速率时，热电偶应该重新插到散热盘的小孔中。T1、T2值为稳态时金属样品上下两侧的温度，此时散热盘P的温度为T3，因此测量P盘的冷却速率应为： 221TTTTR1TThtTmctT33
导热系数检测内容及方法
导热系数检测内容及方法（1）防护热板法检测导热系数本方法适用于处于干燥状态下单一材料或者复合板材等中低温导热系数的测定。
依据标准：《绝热材料稳态热阻及有关特性的测定防护热板法》GB/T10294-88原理：在稳态条件下，防护热板装置的中心计量区域内，在具有平行表面的均匀板状试件中，建立类似于以两个平行匀温平板为界的无限大平板中存在的一维恒定热流。
为保证中心计量单元建立一维热流的准确测量热流密度，加热单元应分为在中心的计量单元和由隔缝分开的环绕计量单元的防护单元。
并且需有足够的边缘绝热或（和）外防护套，特别是在远高于或低于室温下运行的装置，必须设置外防护套。
通过测定稳定状态下流过计量单元的一维恒定热流量Q、计量单元的面积A、试件冷、热表面的温度差/T,可计算出试件的热阻R 或热导率CA（C1试验仪器：1.1平板导热仪(1)导热系数测定范围：(0∙020~L000)W∕(m∙K)(2)相对误差：±3%(3)重复性误差：±2%(4)热面温度范围：(0-80)℃(5)冷面温度范围：(5~60)℃1.2、钢直尺1.3、游标卡尺2、试件要求：1)尺寸试件测量范围：30OmmX30OnInIXI(10~38)mm试件的表面用适当方法加工平整，使试件与面板紧密接触，刚性试件表面应制作的与面板一样平整，并且整个表面的不平行度应在试件厚度的±2%。
试件的尺寸应该完全覆盖加热单元的表面，由于热膨胀和板的压力，试件的厚度可能变化，在装置中在实际的测定温度和压力下测量试件厚度。
热敏感材料不应暴露在会改变试件性质的温度下，当试件在实验室空气中吸收水分显著(如硅酸盐制品)，在干燥结束后尽快将试件放入装置中以避免吸收水分。
3、试件加工试验前，将试件加工成30OnlnI(长)×300mm(宽)的正方形，并且保证冷热两个传热面的平行度，特别是硬质材料的试件，如果冷热两个测试面不平行，这种情况下必须将试件磨平后才能做实验。
实验29 导热系数测定
实验29 测量不良导体的导热系数一 实验目的1、学习动态平板法测量不良导体导热系数的方法。
2、掌握在科学工作室平台上利用计算机和热电偶测量温度的方法。
良导体，约为不良导体的10~1032倍，例如铜为100.42⨯。
导热系数的SI 单位是瓦特每米开尔文，单位符号为)/(k m W ⋅。
动态平板法图29—1所示，这样的一个热传导系统，在某一时刻，对于温度为2θ、质量为m 、比热为p c 的低温盘来说，当高温物体通过待测量的样品材料以tQ ∆∆的速率给低温物体输入热量，同时低温物体向四周散热。
根据能量守恒定律有散热dtd c m dt d c m t Qp p p p '22θθ+=∆∆ （2）式中dt d 2θ为低温物体温度为2θ时的温度变化率，散热‘dtd 2θ为低温物体温度为2θ时向图29—2 导热系数测定仪图29-3 应用计算机测量温度线路连接示意图热电偶的输出经两路直流电压放大器放大后接入500型科学工作室接口，利用科学工作室软件及计算机采集加热过程中系统的温度变化特性以及切断热源后散热盘的散热曲线，如图29—4所示。
玻管内，另一端插在散热盘P 侧面的孔中。
图29-5 双通道图表4、 在判断了热电偶的参考端和测量端后，按图29-3接线，分别将两路热电偶的参考端接入两路放大器的“-”极（黑端），测量端接入“+”极（红端）。
放大器A的输出接入PASCO科学工作室500型接口的B通道，放大器B的输出接入C通道。
连接时注意电压传感器输入与放大器输出极性，同极相连。
连线完毕后，接通接口电源，点击计算机上的科学工作室软件图标，进入软件界面。
选择模拟通道的用户自定传感通道并双击进入作相应设置。
图B通道加热盘温度用户自定义传感器窗口。
拖动通道，鼠标左键点击图表中的选、点击接触良好。
热电偶冷端插入在滴有硅油的玻璃管浸入冰水混合物中。
2、准备工作就绪，点击监察Atrl+M，观察两个盘温度显示是否合理，正常才能打开加热开关。
导热系数测定

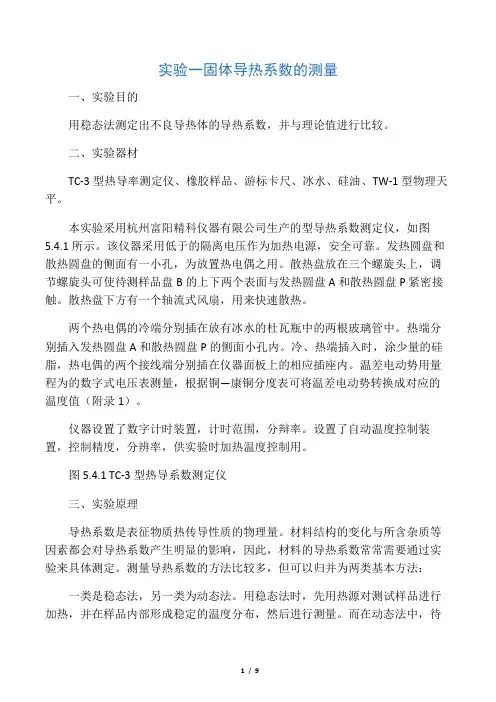

实验一固体导热系数的测量一、实验目的用稳态法测定出不良导热体的导热系数，并与理论值进行比较。
二、实验器材TC-3型热导率测定仪、橡胶样品、游标卡尺、冰水、硅油、TW-1型物理天平。
本实验采用杭州富阳精科仪器有限公司生产的型导热系数测定仪，如图5.4.1所示。
该仪器采用低于的隔离电压作为加热电源，安全可靠。
发热圆盘和散热圆盘的侧面有一小孔，为放置热电偶之用。
散热盘放在三个螺旋头上，调节螺旋头可使待测样品盘B的上下两个表面与发热圆盘A和散热圆盘P紧密接触。
散热盘下方有一个轴流式风扇，用来快速散热。
两个热电偶的冷端分别插在放有冰水的杜瓦瓶中的两根玻璃管中。
热端分别插入发热圆盘A和散热圆盘P的侧面小孔内。
冷、热端插入时，涂少量的硅脂，热电偶的两个接线端分别插在仪器面板上的相应插座内。
温差电动势用量程为的数字式电压表测量，根据铜—康铜分度表可将温差电动势转换成对应的温度值（附录1）。
仪器设置了数字计时装置，计时范围，分辩率。
设置了自动温度控制装置，控制精度，分辨率，供实验时加热温度控制用。
图5.4.1 TC-3型热导系数测定仪三、实验原理导热系数是表征物质热传导性质的物理量。
材料结构的变化与所含杂质等因素都会对导热系数产生明显的影响，因此，材料的导热系数常常需要通过实验来具体测定。
测量导热系数的方法比较多，但可以归并为两类基本方法：一类是稳态法，另一类为动态法。
用稳态法时，先用热源对测试样品进行加热，并在样品内部形成稳定的温度分布，然后进行测量。
而在动态法中，待测样品中的温度分布是随时间变化的，例如按周期性变化等。
本实验采用稳态法进行测量。
根据傅立叶导热方程式，在物体内部，取两个垂直与热传导方向、彼此间相距为h、温度分别为，的平行平面（设＞）。
若平面面积均为，在时间内通过面积的热量满足式（1），(5.4.1)式中为热流量，λ即为该物质的热导率（又称作导热系数），在数值上等于相距单位长度的两平面的温度相差1个单位时，单位时间内通过单位面积的热量，其单位是。
实验《导热系数测定》
实验二材料导热系数的测定一、实验目的1、巩固和深化不稳定导热过程的基本理论，学习用常功率平面热源法测定材料导热系数和导温系数的实验方法和技能。
2、测定试材的导热系数λ和导温系数α。
二、实验原理：稳态导热问题，即忽略温度随时间的变化，只考虑温度的空间分布。
即θ（x,y,z）而非稳态导热问题温度不仅在空间上有分布，而且随时间变化。
即θ（x,y,z,τ）根据不稳定导热过程的基本理论，初始温度均匀并为t0的半无限大均质物体，当表面边界被常功率热流q w加热时，同样引进过余温度θ=t-t0 ，温度场由以下导热微分方程求解：经过求解和变换，得出如下的关系式：(1)函数B(y)值()B y =（2）导温系数根据B(y)值查表得y 2值，则224d a y τ=' （m 2/h ）d :薄试件的厚度 m (3)导热系数λ=（w/mk ）上述各式中：(,)x θτ'' 经过时间τ'薄试件上表面过余温度; 1(0,)θτ 经过时间1τ薄试件下表面(热源面)过余温度;3(0,)θτ 经过时间3τ降温过程中下表面(热源面)过余温度; 2τ 关闭热源的时间;Q 加热器的功率 W/m 2Q=(V 标/10)2*A=I 2*A A=R/S式中: V 标 –与加热器串连的0.01Ω标准电阻两端的电压降 mv R 、S 分别为加热器的电阻及面积。
三、实验装置DRM-1型导热系数测定仪 适用于测定均质板状、粉末状材料的导热系数、导温系数和比热。
测试范围：3.5×10-2～1.7 W/mk ；电热烘干箱；秒表两只；干燥器；天平；卡尺（精度为0.02毫米）。
DRM-1型导热系数测定仪分三部分：1、试件部分：包括试件，试件台及夹具。
2、加热系统：包括晶体管稳压电源、加热器、0.01Ω标准电阻、电位差计和检流计。
3、温度测量系统：温度测量用铜-康铜热电偶，电偶产生的电信号用电位差计测出，通过查表得出温度值。
气体的导热系数测定实验
气体的导热系数测定实验
气体的导热系数是指气体传导热量的能力，对于气体的导热系数的测定可以进行以下实验:
1. 热传导实验：将一个圆柱形的气体样品放置在一个恒温的容器中，并在样品上加热一个端口。
在另一个端口上放置一个温度计，测量样品中的温度变化。
通过比较加热端口与测温端口的温度差异和加热功率的关系，可以计算出气体的导热系数。
2. 热传导法：将两个绝热的容器用一个细长的气体样品连接起来，并在其中一个容器中加热气体，同时在另一个容器中测量温度。
通过测量温度变化的速率和加热功率的关系，可以计算出气体的导热系数。
3. 热导率计：使用热导率计测量气体样品的导热系数。
热导率计是一种能够测量物体导热性能的仪器。
通过将气体样品和一个绝缘的热源和冷源接触，测量导热传导的速率和温度差异，可以计算出气体的导热系数。
需要注意的是，在进行气体导热系数测定实验时，要保持实验环境的稳定性，确保温度的恒定和样品的均匀性，以提高测量的准确性。
此外，还需根据气体的性质和实验条件的需要，选择适当的测量方法。
(精编课件)导热系数的测定方法.ppt
Excellent courseware
【讨论】：
1．可表示为
t 推动力
Q R
热阻
推动力：t (t1 t2 )
热阻：R
δ
A
Excellent courseware
例1-1 现有一厚度为240mm的砖壁，内壁温度 为600℃，外壁温度为150℃。试求通过每平方米 砖壁的热量。已知该温度范围内砖壁的平均导热 系数λ=0.6W/m·℃。
dx
分离变量后积分（设不随t而变）
t2 dt Q
δ
dx
t1
A 0
得
Q
A
δ
(t1
t2 )
Q
式中 Q ─热流量或传热速率，W或J/s；
q A δ (t1 t2 ) A ─平壁的面积，m2；
或
Q
(t1
t2 ) δ
δ ─平壁的厚度，m；
─平壁的导热系数，W/(m·℃) ；
A
t1,t2 ─平壁两侧的温度，℃。
?稳态法平板法热流计法瞬态热线法瞬态热线法瞬态平面热源法探针法激光法3法非稳态法导热系数的测量方法?非稳态法稳态法?球体法?实验仪器球壁导热仪适用材料燥材料在不同填充密度下的导热系数燥材料在不同填充密度下的导热系数燥材料在不同填充密度下的导热系数燥材料在不同填充密度下的导热系数?适用材料用于测定粉状颗粒状纤维状干用于测定粉状颗粒状纤维状干圆球法测定绝热材料的导热系数是以同心球壁稳定导热规律作为基础
4.热电偶热端 8.调压器
Excellent courseware
1.将被测绝热材料放置在烘箱中干燥，然后均匀地装入球壳的夹 层之中。
2.按图44-1安装仪器仪表并连接导线，注意确保球体严格同心。 检查连线无误后通电，使测试仪温度达到稳定状态（约3～4小时）。
导热系数测定实验报告
导热系数测定实验报告导热系数测定实验报告导热系数是描述物质传导热量能力的物理量，对于研究材料的热传导性质具有重要意义。
本实验旨在通过测定不同材料的导热系数，探究材料的热传导特性，并分析实验结果的意义。
实验仪器与原理本实验使用的仪器主要包括导热系数测定仪、测温仪、样品夹和样品。
导热系数测定仪是一种常用的实验设备，可以测量材料的导热系数。
测温仪则用于测量样品的温度变化。
样品夹用于固定样品，保证测试的准确性。
实验步骤1. 首先，将待测材料切割成相同大小的样品，并清洁表面，确保样品的质量和纯度。
2. 将样品夹住，确保样品与夹具之间没有空隙，以免影响测量结果。
3. 将样品夹放入导热系数测定仪中，并调整仪器参数，确保实验的准确性。
4. 开始实验后，观察样品的温度变化，记录下每个时间点的温度数据。
5. 根据实验数据，计算出样品的导热系数，并进行分析和比较。
实验结果与分析通过实验测得的数据，我们可以计算出不同材料的导热系数，并进行比较。
导热系数的大小反映了材料的热传导能力，数值越大表示材料的热传导能力越强。
在实验中，我们选取了几种常见的材料进行测试，包括金属、塑料和绝缘材料。
结果显示，金属材料的导热系数通常较高，而塑料和绝缘材料的导热系数较低。
这一结果与我们的常识相符。
金属材料由于其内部电子的自由运动，具有较高的导热性能。
而塑料和绝缘材料由于其分子结构的特殊性，导热系数较低。
此外，通过实验还可以发现，导热系数与温度之间存在一定的关系。
随着温度的升高，导热系数通常会增大。
这是因为高温下，物质内部的分子运动加剧，热传导能力增强。
实验的局限性与改进尽管本实验得到了一些有意义的结果，但仍然存在一些局限性。
首先，实验中的样品大小和形状可能对测量结果产生影响。
因此，为了提高实验的准确性，可以选择更多的样品进行测试，并进行多次重复实验。
其次，实验中没有考虑到材料的厚度对导热系数的影响。
在实际应用中，材料的厚度也会对热传导性能产生影响。
热工基础实验指导书(导热系数测定)
实验二 物质导热系数测定实验一、实验目的1． 学习在稳定热流条件下测定物质导热系数的原理、方法； 2． 确定所测物质导热系数随温度变化的关系；3． 学习、掌握相关热工测量仪表的结构与使用方法。
二、 实验原理测定物质导热系数的方法有很多，如稳态平板法、球体法、常功率平面热源法等，本实验采用的是稳态多层圆筒壁同心法，如图1－1所示。
图1－1 稳态多层圆筒壁同心原理示意图被测试样装满于试样筒内，则被测试样成一圆筒型。
设试样筒的内外两侧表面温度分别为t h 和t l 。
为防止试样在筒内产生热对流，采用二个很薄的金属套管将其分隔开来，保证热量在试样筒内以导热方式径向传递。
套管壁的热阻很小，可以忽略。
当试样内维持一维稳态温度场时，则有)()()/ln(212l h l h l t t Bt t r r l Q -=-=λπλ （1－1）其中：λ为试样的导热系数，单位W/m ·℃；lr r B π2)/ln(12=为仪器几何常数， 本实验所用仪器为DTI －811型导热系数测定仪，其结构简图见图1－2。
图1－2 DTI －811型导热系数测定仪结构简图考虑到测定仪端部的热损失为Q n ，装在试样筒内且与之同心的加热器所提供的热流Q ＝IV ，只有Q l 是由径向经待测试样传出，故Q=Q l +Q n =IV （1－2）仪器端部特性用热阻R （℃/W ）表示，有：)(1l h n t t RQ -=（1－3） 把式（1－1）、（1－3）代入式（1－2），并令B/R=C ，得C tBIV-∆=λ W/（m ·℃） （1－4） 式中：△t ＝（t h －t l ），单位℃；I 、V ——电加热丝的电流（A ），电压（V ）； C ——热损失修正常数，C=B/R 。
因此，只要维持试样筒内、外侧的温度稳定，测出导热量Q l 以及试样筒内外两侧表面的温度t h 、t l ，即可由式（1－4）求得在温度t m ＝（t h +t l ）/2下试样的导热系数。
固体导热系数的测定实验报告(特选参考)
固体导热系数的测定实验报告（特选参考）一、实验原理在恒温条件下，热量从高温物体传递到低温物体，传热的速率与物体的导热性能有关，物体导热性能好，传热速度快，物体导热性能差，传热速度慢。
因此，从物理学的角度来描述物体传热的过程，就需要用到导热系数来衡量物体传热能力的大小。
导热系数的量纲是 $\text{W}/(\text{m}\cdot \text{K})$，即每秒通过每平方米物体的热量，传导过1米所需的传导热阻。
实验室常规测定导热系数的方法是热导率计法，测量的是规定情况下各种物质导热强度的大小，从而确定各种物质的导热系数。
热导率计法是利用热量传导原理进行测量的，基本原理是将样品纵向加热，通过从样品两端交替加热和测量温度的方式，获得样品内部温度的变化情况，以此推导出导热系数。
二、实验流程1. 打开实验室中的电源，充分预热测温系统，确保实验温度的准确性与稳定性；2. 测量样品长度、截面积和质量，计算样品密度；3. 将样品样条放置在热导率计样品架中，调整两侧金属盖板的位置，使其紧贴样品，保证热量只能通过样品中骨架物质的内部传导，而不会经过外部空气；4. 将样品的底部置于温控器热盘上，逐步增加电流进行加热，同时记录样品两端不同电压下的温度差，改变电流保持恒定的温度差，在此基础上计算样品的导热系数；5. 将测量得到的数据整理分析，得出样品的导热系数。
三、实验数据及分析1. 样品参数测量结果样品的长度：$L=0.2\text{m}$样品的横截面积为：$A=3.14\times 10^{-4}\text{m}^2$样品的密度为：$\rho=\dfrac{m}{V}=\dfrac{m}{AL}=1180.79\text{kg/m}^3$增加电流后，样品的温度差不断增加，逐渐趋于稳定。
在稳态时，对样品两端电压分别为：$U_1=1.00\text{mV}$，$U_2=2.10 \text{mV}$。
此时可以用下式计算样品的导热系数：$$k=\dfrac{QL}{S\Delta T}=\dfrac{U_2-U_1}{I}\dfrac{L}{S\Delta T}$$其中，$Q$ 为传导热流，$S$ 为样品的横截面积，$I$ 为通过样品的电流，$\Delta T$ 为样品两端的温度差。
导热系数测定实验报告
导热系数测定实验报告实验目的：通过测定材料的导热系数，了解不同材料导热性能的差异。
实验原理：导热系数是表示材料传热性能的指标，一般用λ表示，单位为W/(m·K)。
在实验中，我们将使用热传导法来测定材料的导热系数。
该方法基于热传导定律，利用恒定热流和温度梯度的关系，通过测量材料的长度、面积、温度差和时间来计算导热系数。
实验器材：1.导热系数测定装置：包括恒温水槽、热源、测温仪器等。
2.被测材料：选择不同材料进行测定。
实验步骤：1.准备工作：将恒温水槽装满适量的水，并使水温稳定在一个恒定的温度。
2.确定被测材料的长度、横截面积和温度差：通过实验准备和测量，获得被测材料的相关数据。
3.将被测材料放入导热系数测定装置，并根据实验要求设置合适的热流强度。
4.开始实验：打开热源，使其产生恒定的热流，并同时测量被测材料两端的温度差。
5.记录实验数据：根据实验过程中测得的数据，计算被测材料的导热系数。
6.重复实验：重复以上步骤2-5，获取更多的数据，并计算导热系数的平均值。
7.整理实验结果：总结实验过程和数据，并得出结论。
实验注意事项：1.保持实验环境的稳定：尽量避免外部热源、风扇等干扰实验结果。
2.准确测量：确保测量仪器的准确性，并在测量时保证精确性。
3.控制热流强度：在实验过程中，需保持热流的稳定性，避免热流过大或过小对实验结果的影响。
实验结果：根据实验数据的整理和计算，得到被测材料的导热系数。
将不同材料的导热系数进行比较，得出不同材料导热性能的差异。
实验结论：根据实验结果，可以得出不同材料导热系数的大小关系，并分析导热性能的差异。
结合其它应用场景，我们可以选择合适的材料来满足需要。
