钕铁硼电镀工艺流程

钕铁硼电镀工艺流程

钕铁硼电镀工艺流程
《钕铁硼电镀工艺流程》
钕铁硼(NdFeB)是一种高性能永磁材料,广泛应用于电机、传感器、汽车、医疗设备等领域。

而电镀是一种常用的表面处理工艺,能够提高NdFeB的抗氧化性能和耐腐蚀性能。

下面
介绍一下钕铁硼电镀工艺流程。

1. 预处理
首先要对NdFeB进行预处理,以保证表面的清洁度和粗糙度。

通常会采用除油、酸洗、清洗等工艺步骤,去除表面的杂质和氧化物,增加表面的粗糙度,为后续的电镀提供良好的基础。

2. 铜镀
接下来进行铜镀。

铜镀是为了提高基材的导电性,增强镍层和钕铁硼基材之间的结合力。

铜镀通常包括活化、镀铜、清洗等步骤,确保铜层均匀致密、无裂纹。

3. 镍镀
然后进行镍镀。

镍镀是为了增加镍层的耐磨性和耐腐蚀性。

镍镀一般包括活化、镀镍、清洗等步骤,确保镍层均匀致密、无开裂和缺陷。

4. 钕铁硼电镀
最后进行钕铁硼电镀。

钕铁硼电镀是为了提高钕铁硼材料的抗氧化性能和耐腐蚀性能。

钕铁硼电镀通常包括活化、电镀、清洗等步骤,确保电镀层均匀致密、无气孔和缺陷。

通过以上工艺流程的处理,钕铁硼材料的表面可以得到保护和增强,提高了其在实际应用中的性能和使用寿命。

钕铁硼镀锌镀层出现小凹坑,如何找原因?

钕铁硼镀锌镀层出现小凹坑,如何找原因?

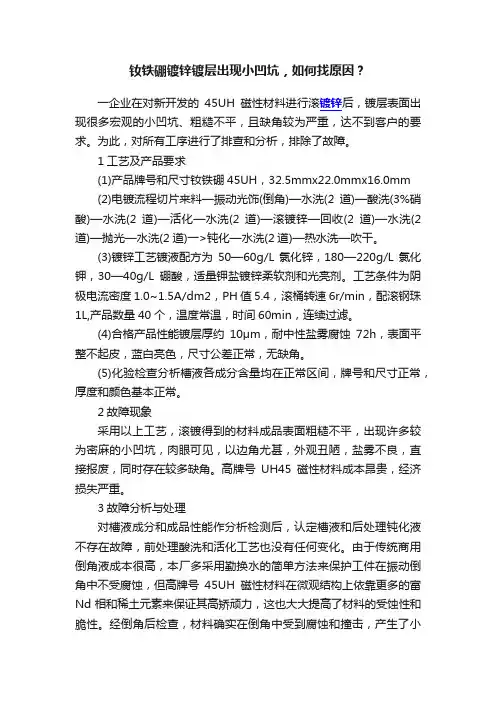

钕铁硼镀锌镀层出现小凹坑,如何找原因?一企业在对新开发的45UH磁性材料进行滚镀锌后,镀层表面出现很多宏观的小凹坑、粗糙不平,且缺角较为严重,达不到客户的要求。

为此,对所有工序进行了排查和分析,排除了故障。

1工艺及产品要求(1)产品牌号和尺寸钕铁硼45UH,32.5mmx22.0mmx16.0mm(2)电镀流程切片来料—振动光饰(倒角)—水洗(2道)—酸洗(3%硝酸)—水洗(2道)—活化—水洗(2道)—滚镀锌—回收(2道)—水洗(2道)—抛光—水洗(2道)一>钝化—水洗(2道)—热水洗—吹干。

(3)镀锌工艺镀液配方为50—60g/L氯化锌,180—220g/L氯化钾,30—40g/L硼酸,适量钾盐镀锌柔软剂和光亮剂。

工艺条件为阴极电流密度1.0~1.5A/dm2,PH值5.4,滚桶转速6r/min,配滚钢珠1L,产品数量40个,温度常温,时间60min,连续过滤。

(4)合格产品性能镀层厚约10μm,耐中性盐雾腐蚀72h,表面平整不起皮,蓝白亮色,尺寸公差正常,无缺角。

(5)化验检查分析槽液各成分含量均在正常区间,牌号和尺寸正常,厚度和颜色基本正常。

2故障现象采用以上工艺,滚镀得到的材料成品表面粗糙不平,出现许多较为密麻的小凹坑,肉眼可见,以边角尤甚,外观丑陋,盐雾不良,直接报废,同时存在较多缺角。

高牌号UH45磁性材料成本昂贵,经济损失严重。

3故障分析与处理对槽液成分和成品性能作分析检测后,认定槽液和后处理钝化液不存在故障,前处理酸洗和活化工艺也没有任何变化。

由于传统商用倒角液成本很高,本厂多采用勤换水的简单方法来保护工件在振动倒角中不受腐蚀,但高牌号45UH磁性材料在微观结构上依靠更多的富Nd相和稀土元素来保证其高矫顽力,这也大大提高了材料的受蚀性和脆性。

经倒角后检查,材料确实在倒角中受到腐蚀和撞击,产生了小凹坑和缺角。

同时在来料前道的切片工艺中,必须使用的胶水若没有被清洗干净,也会在倒角中分解生成有机弱酸,进一步加大对材料的腐蚀(1)小凹坑处理考虑到商用倒角液成本高,经正交优化后,以含6~8g/L苯甲酸钠,2~3mL/L三乙醇胺的自配制倒角液进行振动光饰倒角处理。

磁铁电镀工艺

磁铁电镀工艺

钕铁硼电镀工艺钕铁硼电镀根据产品使用环境的不同而采用了不同韵电镀工艺,表面镀层也分为两大类,一类是镀锌,用于常规产品;另一类是镀镍,用于要求较高的产品。

也有少数产品从整机需要出发而要求镀其他镀种的,比如镀合金、镀银等。

(1)镀锌钕铁硼产品的镀锌采用先化学浸锌再镀锌的工艺。

①化学浸锌硫酸锌35g/L 氟化钾l0g/L 焦磷酸钾l20g/L 温度90℃碳酸钠l0g/L 时间40s②氯化钾光亮镀锌氯化钾180---200g/L pH值5.0~5.5 氯化锌60~80g/L 温度室温硼酸25~35g/L 电流密度l~2A/dm2 商业光亮剂按说明书加入③镀后处理。

经镀锌的钕铁硼制品一定要经过钝化处理,可采用低铬或三价锋、元铬钝化,然后经烘干后表面涂罩光涂料。

彩色钝化的耐中性盐雾试验要求不低于72h。

(2)镀镍钕铁硼镀镍实际上也是多层镀层,需要先预镀镍以后,再经镀铜加厚,然后表面镀光亮镍。

①预镀镍硫酸镍300g/L pH值4.O~4.5 氯化镍50g/L 温度50~60℃硼酸40g/L 电流密度0.5~1.5A/dm2 添加剂适量时间5min②焦磷酸盐镀铜加厚。

作为中间镀层,尽管流行采用酸性光亮镀铜工艺,但是对于钕铁硼材料,进行加厚电镀不宜采用酸性镀铜,这是因为在强酸性镀液中,已经预镀了阴极镀层的多孔性材料会很容易发生基体微观腐蚀;为以后延时起泡留下隐患。

比较合适的工艺是接近中性的焦磷酸盐镀铜。

焦磷酸铜70g/L 光亮剂适量焦磷酸钾300g/L pH值8~8.5 柠檬酸铵30g /L 温度40~50℃氨水3mL/L 电流密度l~1.5A/dm2③光亮镀镍硫酸镍300g/L 商业光亮剂按说明书加入氯化镍40g/L pH 值3.8~5.2 硼酸40g/L 温度50℃低泡润湿剂lmL/L 阴极电流密度2~4A/dm2对于需要其他表面镀层的钕铁硼材料,可以在完成中间镀层的铜加厚电镀后,再进行其他表面镀层的加工。

有时为了增加镀层的厚度和可靠性,还可以在焦磷酸盐镀后再加镀快速酸性镀铜工艺,以获得良好的表面装饰性,再镀其他镀层会有更好的效果。

磁场对钕铁硼表面电沉积Ni镀层性能的影响

磁场对钕铁硼表面电沉积Ni镀层性能的影响

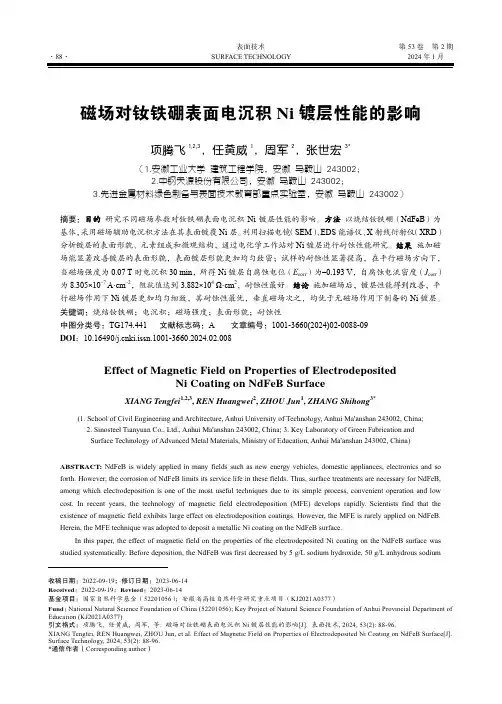

表面技术第53卷第2期磁场对钕铁硼表面电沉积Ni镀层性能的影响项腾飞1,2,3,任黄威1,周军2,张世宏3*(1.安徽工业大学 建筑工程学院,安徽 马鞍山 243002;2.中钢天源股份有限公司,安徽 马鞍山 243002;3.先进金属材料绿色制备与表面技术教育部重点实验室,安徽 马鞍山 243002)摘要:目的研究不同磁场参数对钕铁硼表面电沉积Ni镀层性能的影响。

方法以烧结钕铁硼(NdFeB)为基体,采用磁场辅助电沉积方法在其表面镀覆Ni层。

利用扫描电镜(SEM)、EDS能谱仪、X射线衍射仪(XRD)分析镀层的表面形貌、元素组成和微观结构,通过电化学工作站对Ni镀层进行耐蚀性能研究。

结果施加磁场能显著改善镀层的表面形貌,表面镀层形貌更加均匀致密;试样的耐蚀性显著提高,在平行磁场方向下,当磁场强度为0.07 T时电沉积30 min,所得Ni镀层自腐蚀电位(E corr)为–0.193 V,自腐蚀电流密度(J corr)为8.305×10–7 A·cm–2,阻抗值达到3.882×104Ω·cm2,耐蚀性最好。

结论施加磁场后,镀层性能得到改善,平行磁场作用下Ni镀层更加均匀细致,其耐蚀性最优,垂直磁场次之,均优于无磁场作用下制备的Ni镀层。

关键词:烧结钕铁硼;电沉积;磁场强度;表面形貌;耐蚀性中图分类号:TG174.441 文献标志码:A 文章编号:1001-3660(2024)02-0088-09DOI:10.16490/ki.issn.1001-3660.2024.02.008Effect of Magnetic Field on Properties of ElectrodepositedNi Coating on NdFeB SurfaceXIANG Tengfei1,2,3, REN Huangwei2, ZHOU Jun1, ZHANG Shihong3*(1. School of Civil Engineering and Architecture, Anhui University of Technology, Anhui Ma'anshan 243002, China;2. Sinosteel Tianyuan Co., Ltd., Anhui Ma'anshan 243002, China;3. Key Laboratory of Green Fabrication andSurface Technology of Advanced Metal Materials, Ministry of Education, Anhui Ma'anshan 243002, China)ABSTRACT: NdFeB is widely applied in many fields such as new energy vehicles, domestic appliances, electronics and so forth. However, the corrosion of NdFeB limits its service life in these fields. Thus, surface treatments are necessary for NdFeB, among which electrodeposition is one of the most useful techniques due to its simple process, convenient operation and low cost. In recent years, the technology of magnetic field electrodeposition (MFE) develops rapidly. Scientists find that the existence of magnetic field exhibits large effect on electrodeposition coatings. However, the MFE is rarely applied on NdFeB.Herein, the MFE technique was adopted to deposit a metallic Ni coating on the NdFeB surface.In this paper, the effect of magnetic field on the properties of the electrodeposited Ni coating on the NdFeB surface was studied systematically. Before deposition, the NdFeB was first decreased by 5 g/L sodium hydroxide, 50 g/L anhydrous sodium收稿日期:2022-09-19;修订日期:2023-06-14Received:2022-09-19;Revised:2023-06-14基金项目:国家自然科学基金(52201056);安徽省高校自然科学研究重点项目(KJ2021A0377)Fund:National Natural Science Foundation of China (52201056); Key Project of Natural Science Foundation of Anhui Provincial Department of Education (KJ2021A0377)引文格式:项腾飞, 任黄威, 周军, 等. 磁场对钕铁硼表面电沉积Ni镀层性能的影响[J]. 表面技术, 2024, 53(2): 88-96.XIANG Tengfei, REN Huangwei, ZHOU Jun, et al. Effect of Magnetic Field on Properties of Electrodeposited Ni Coating on NdFeB Surface[J]. Surface Technology, 2024, 53(2): 88-96.*通信作者(Corresponding author)第53卷第2期项腾飞,等:磁场对钕铁硼表面电沉积Ni镀层性能的影响·89·carbonate, 75 g/L anhydrous trisodium phosphate and 0.5 g/L OP emulsifier for 10 min at 70 ℃. Then, 40 mL/L nitric acid was used for derusting the resultant NdFeB sample, which was afterwards activated by 30 mL/L hydrochloric acid at ambient temperature. At last, a Ni layer was electrodeposited on the sintered NdFeB surface by magnetic field electrodeposition with ultrasound assistance. It was worth noting that the current density was firstly set as 4 A/dm2 for 1 min to pre-deposit a fresh Ni layer and then immediately adjusted to 2.5 A/dm2 and kept for 30 min. The magnetic field direction was regulated by changing the direction of the sample while the magnetic field intensity was adjusted by adding NdFeB permanent magnet material. The surface morphology of coatings was investigated with a scanning electron microscope (SEM) while the component of coatings was analyzed with an equipped energy dispersive spectrometer (EDS). Besides, the microstructure of the coatings was characterized with an X-ray diffraction (XRD) from 10° to 80° with a scanning rate of 2°/min and the thickness of the coatings was measured with a thickness gauge. The corrosion resistance of the Ni coating was studied through an electrochemical workstation.The results showed that the surface morphology of the coating could be significantly changed by applying a magnetic field, and had slight effect on the thickness of the coating. More importantly, corrosion resistance of the coating was remarkable improved. The morphology of the coating was uniform and compact; the roughness of coatings was decreased under MFE; the thickness of the coating stated at 9-11 μm. The self-corrosion potential (E corr), self-corrosion current density (J corr) and impedance value of the Ni coating electrodeposited for 30 min under the parallel magnetic field with 0.07 T were –0.193 V,8.305×10–7 A·cm–2 and 4.050×104Ω·cm2, respectively. It showed the best temperature resistance and corrosion resistance. As awhole, the parallel magnetic field shows a positive effect on the properties of the coating. A compact coating is obtained on the surface of NdFeB through the MFE, and the corrosion resistance of the sample prepared under the parallel magnetic field shows the best, followed by the sample under vertical magnetic field, which is better than that of the Ni coating prepared without magnetic field.KEY WORDS: sintered NdFeB; electrodeposition; magnetic field intensity; surface topography; corrosion resistance钕铁硼(NdFeB)作为第三代永磁材料,逐渐发展成为应用范围广、发展速度快、综合性能优的磁性材料,在新能源汽车、节能家电、消费电子、清洁能源等领域受到广泛应用,具有广阔的应用前景,但由于其稳定性和耐蚀性差,在实际应用中受到限制[1-4]。

钕铁硼永磁材料电镀新工艺

钕铁硼永磁材料电镀新工艺

及孔隙率的降低都有显著作用 。通过比较方案 1 ,4 ,7 就可看出 。
(9) 活化[4] 活化的工艺条件如下 :
磺基水杨酸
20~25 g/ L
NH4 HF2
10~15 g/ L
45
钕铁硼永磁材料电镀新工艺
温度
室温
时间
30~40 s
直接在 Na2Fe2B 永磁材料上进行电镀比较困难 ,不易得到质
由于材料中 Nd 含量高 ,材料的化学性质极为活泼 ,所以材料 在潮湿的空气中极易氧化 ,与酸发生强烈的反应 。Nd2Fe2B 合金 的晶界处存在富 Nd 相 ,极易产生晶间腐蚀 ,严重时 ,产生大量 Nd 的氧化物和氢化物使材料粉化 。又因具有选择性腐蚀 ,从而导致 磁性能下降 。另外 Nd2Fe2B 永磁材料是通过粉末冶金烧结成型 的产品 ,结构疏松 ,孔隙率高 ,表面状况较差 ,脆性大[2] 。如不采 取措施 ,由于镀层的结合力及耐蚀性差 ,将严重影响镀层的防护 性能 。
实验方案 7 :打磨 →清洗 →封孔 →抛光 →除油 →热水洗 →冷 水洗 →出光 →冷水洗 →浸镀 →冷水洗 →电镀 →冷水洗 →干燥 → 检验 。
3. 2 各工序的分析讨论
(1) 烘烤 置于 200 ℃左右的烘箱中烘烤 1 h ,使油脂炭化成
灰烬 。试验所用试件为烧结型 Nd2Fe2B 永磁材料 ,由于材料是通
降至正常值 。
(11) 干燥 吹风机吹干 ,不宜用热风 。工厂生产中可用压缩
空气吹干 。
(12) 检验 观察镀层外观 ,测试镀层结合力 、孔隙率及耐蚀
针对以上情况 ,设计钕2铁2硼电镀镍的前处理工艺并进行试 验 ,测试每个镀层的结合力 、孔隙率和耐盐雾腐蚀时间 ,通过对数 据和镀层外观的比较 ,得到较佳的钕2铁2硼材料电镀镍前处理工 艺流程及工艺规范 。

钕铁硼电镀前处理对镀层结合力的影响

钕铁硼电镀前处理对镀层结合力的影响

电镀前处理对烧结钕铁硼磁性材料 镀层结合力的影响综述摘要:本文主要介绍了钕铁硼磁性材料的腐蚀机理,以及电镀前处理工艺对镀层质量的影响。

重点研 究了酸洗、喷砂这两种前处理技术对钕铁硼基体表面形貌的改变和对不同镀层的结合力影响。

关键词:钕铁硼磁性材料、腐蚀机理、酸洗、喷砂、镀层结合力 NdFeB磁性材料是80年代发展起来的第3代新型功能材料, 磁性材料是一种不需要消耗电能就可 以持续提供磁能的物体,它具有能量转换功能,是重要的功能材料。

NdFeB磁体以其极高的“磁能 积”轰动于世,成为目前世界上磁性能最强的磁体。

NdFeB磁体在磁性材料发展史上具有重要地位, 在微波通讯、音像、仪器仪表、电机工程、计算机磁分离、磁疗等领域得到广泛应用,成为新技术应 用的重要物质基础[1]。

由于材料中Nd含量高,材料的化学性质极为活泼,所以材料在潮湿的空气中 极易氧化,与酸发生强烈的反应。

NdFeB合金的晶界处存在富Nd相,极易产生晶间腐蚀,严重时, 产生大量Nd的氧化物和氢化物使材料粉化。

又因具有选择腐蚀性,导致磁性能下降。

另外NdFeB磁 性材料是通过粉末冶金烧结成型的产品,结构疏松,孔隙率高,表面状况较差,脆性大。

NdFeB尽 管具有优异的磁性能,但却存在耐腐蚀性能差的缺点,限制了它的进一步推广应用。

目前该问题已经 成为NdFeB产业的一个共性问题。

因此,对NdFeB磁性材料的腐蚀机理及表面防护技术的研究具有 十分重要的意义[2]。

1. 腐蚀机理1.1 NdFeB磁性材料的相组成[3]烧结钕铁硼磁体主要采用粉末冶金法进行生产,它至少同时存在以下4种不同的相: (1)基体相(主相):Nd2Fe14B相。

它是在1200℃左右通过包晶反应形成的,是合金中唯一 的磁性相。

NdFeB磁体的优异的磁性能主要归功于Nd2Fe14B相的高饱和磁化强度(μ0Ms=1.6T)和各向异性场(7.3T)。

(2)富Nd相:(75%~85%)NdFe(wt%)。

提高钕铁硼电镀镍表面张力技术

提高钕铁硼电镀镍表面张力技术哎呀,说起来,最近我真是遇到了一件挺有意思的事儿。

你知道钕铁硼电镀镍吗?这玩意儿听起来挺高大上的,其实就是一种磁性材料,用在各种高科技产品里。

我呢,最近就和这玩意儿打了个交道,想聊聊怎么提高它的表面张力技术。

首先,得说,这表面张力技术啊,就像是给钕铁硼穿上一件防水衣,让它在各种环境下都能保持性能。

但问题是,这防水衣得做得好,不然就容易出问题。

就像你穿件破洞的雨衣,那不是白搭嘛。

好了,不扯远了,说回正事儿。

我最近在实验室里,就捣鼓这个。

一开始,我想着,这事儿应该不难吧,不就是电镀嘛,谁还不会呢?结果,我错了,大错特错。

这钕铁硼电镀镍,可真是个技术活儿。

首先,你得准备材料,钕铁硼、镍盐溶液,还有各种化学添加剂。

这些玩意儿,说起来简单,但配比、温度、时间,都得精确控制,差一点都不行。

我还记得,第一次尝试的时候,我手忙脚乱的,结果电镀出来的钕铁硼,表面坑坑洼洼的,跟月球表面似的。

我当时就想,这玩意儿能用吗?别提多沮丧了。

后来,我就开始慢慢摸索,一点一点调整参数。

比如说,我发现温度高一点,电镀出来的钕铁硼表面就光滑一些。

但是温度太高,又容易让镍沉积不均匀。

这就像是烤蛋糕,火候得刚刚好,不然不是烤焦了,就是没熟透。

还有,添加剂也是个大学问。

我试过好几种,有的能让电镀层更均匀,有的能提高表面张力,但都得一点点试,一点点调。

我记得有一次,我加了一种新添加剂,结果电镀出来的钕铁硼,表面张力提高了,但是磁性却下降了。

这可把我急坏了,就像你买了个新手机,结果发现信号不好,那不是白搭嘛。

经过无数次的尝试和失败,我终于找到了一个平衡点。

电镀出来的钕铁硼,表面光滑,磁性也强。

我那时候的心情,就跟中了彩票一样,别提多高兴了。

所以,提高钕铁硼电镀镍表面张力技术,真的不是一件容易的事儿。

你得有耐心,得细心,还得有点儿运气。

但当你真的做到了,那种成就感,真是没得说。

最后,我想说的是,这事儿虽然难,但只要你肯下功夫,肯钻研,总能找到解决的办法。

钕铁硼永磁体电镀镍工艺优化及镀层性能

钕铁硼永磁体电镀镍工艺优化及镀层性能张秀芝;支晨琛;薛康【摘要】以钕铁硼永磁体为基体,电沉积制备镍镀层.以镍镀层的耐蚀性、结合力、显微硬度和腐蚀电位为性能指标,通过正交试验得到最优配方和工艺条件为:NiSO4·6H2O 250 g/L,NiCl2·6H2O 30 g/L,H3BO3 35 g/L,糖精钠0.5 g/L,十二烷基硫酸钠(SDS)1g/L,pH 5.0,电流密度2.0 A/dm2,温度50℃.在最佳工艺下制备的镍镀层结晶细致、均匀,结合力为9级,显微硬度为644.0 HV.与钕铁硼基体相比,Ni镀层在3.5% NaCl溶液中的腐蚀电位正移了0.43 V,腐蚀电流密度降低了近2个数量级,表明电镀镍可提高钕铁硼的耐蚀性.【期刊名称】《电镀与涂饰》【年(卷),期】2016(035)009【总页数】6页(P454-459)【关键词】钕铁硼永磁体;电镀镍;耐蚀性;结合力;显微硬度;正交试验【作者】张秀芝;支晨琛;薛康【作者单位】太原科技大学材料科学与工程学院,山西太原030024;太原科技大学材料科学与工程学院,山西太原030024;太原科技大学材料科学与工程学院,山西太原030024【正文语种】中文【中图分类】TQ153.12First-author's address: Material Science and Engineering Institute,Taiyuan University of Science and Technology,Taiyuan 030024, China钕铁硼(NdFeB)稀土永磁体因其优异的矫顽力和磁性能而广泛应用于电子产品、微波技术、核磁共振成像、风力发电、新能源汽车等高科技领域[1-4]。

钕铁硼中富钕相的化学性质极其活泼,导致NdFeB永磁体的耐蚀性很差,从而严重限制了其在许多领域的进一步应用和发展[5-7]。

目前NdFeB防护的主要手段是在其中添加合金元素[8-10]或进行表面镀覆[11-16]。

汝铁硼电镀工艺流程

汝铁硼电镀工艺流程
嘿,朋友们!今天来给大家讲讲汝铁硼电镀工艺流程,这可真是个有趣又重要的事儿呢!
咱先来说说这汝铁硼啊,就好像是一块等待雕琢的璞玉。

那要怎么让它变得闪闪发光呢?这就得靠电镀啦!
一开始啊,就像是给它洗个澡,把表面清理得干干净净的,不能有一点灰尘和杂质。

这就好比你要去见重要的人,不得把自己收拾得整整齐齐呀!然后呢,就进入到关键的环节啦。

想象一下,就像给汝铁硼穿上一件漂亮的“金属外衣”,这外衣可不能随便穿,得精心挑选合适的材料,用恰到好处的方法。

这过程就像做菜一样,调料放多了放少了都不行,得恰到好处才能美味无比。

电镀的时候,电流呀、时间呀这些都得把握得死死的,稍微有点偏差,那可就不是我们想要的效果啦。

这就跟你走在路上,方向偏一点可能就走到别的地方去了。

在这个过程中,每一个步骤都得小心翼翼的,就像呵护一个小婴儿一样。

稍有不慎,可能就前功尽弃了。

哎呀,那多可惜呀!所以那些操作的师傅们可得瞪大眼睛,全神贯注呢。

这汝铁硼电镀完了之后呀,就像是丑小鸭变成了白天鹅,变得美美的啦。

它可以更好地发挥自己的作用,为各种设备和产品提供强大的动力。

你说神奇不神奇?
其实啊,生活中有很多东西都像是经过了这样一个蜕变的过程。

就像我们自己,不也是在不断地学习和成长中变得越来越好吗?我们也会遇到各种挑战和困难,但只要我们用心去对待,就一定能像汝铁硼电镀一样,绽放出属于自己的光芒。

所以啊,汝铁硼电镀工艺流程可不仅仅是一个技术问题,它还蕴含着生活的哲理呢!它告诉我们,只要我们有耐心,有决心,就没有什么是做不到的。

让我们一起加油,让生活变得更加精彩吧!。

烧结钕铁硼电镀镀层厚度

烧结钕铁硼电镀镀层厚度烧结钕铁硼电镀镀层厚度,这个听上去就有点让人头大对吧?别担心,不要被这些术语吓到。

我们今天要聊的,其实就是一块小小的“钕铁硼磁铁”上,镀上去的那层薄薄的金属外衣,这层外衣不光是好看,还能让它的磁性更强、更持久。

是不是感觉一下子就有点意思了?哈哈,咱们要从这些看似专业的词语中找到点乐趣,不然生活多枯燥呀。

咱们从钕铁硼磁铁说起吧。

这个磁铁,基本上就是“强磁王”,在咱们生活中可大有作为。

比如手机里那些小小的扬声器、耳机、甚至是风力发电机里,都是它的身影。

它的好处是啥呢?就是超强的磁性,磁力大得让人叹为观止,简直是磁场中的一匹黑马。

但!你要知道,好东西总是容易“受伤”的,钕铁硼磁铁虽然厉害,但它的抗腐蚀能力弱,外面一沾点湿气,它就开始“犯愁”了,容易生锈,掉磁性,甚至变脆。

所以呢,人们想到了一个妙招,那就是给它加个“护甲”——电镀。

简单来说,就是把一层金属给钕铁硼磁铁包裹起来,防止它受潮、受腐蚀。

听起来是不是挺有意思的?就像是给磁铁穿上了一层防护服,金属外衣厚薄合适,磁铁的寿命和性能就能延长不少。

不过呢,电镀的厚度不是随便定的,这个厚度问题,就跟你给手机贴膜一样,膜太厚会影响屏幕显示,膜太薄又保护不了。

要找到一个合适的平衡点,才能把这“护甲”做得既美观又实用。

那到底要电镀多厚呢?嗯,基本上,厚度决定了保护效果,也影响着磁铁的性能。

咱们常见的钕铁硼电镀层厚度一般在10微米到50微米之间,或者更薄一些。

为什么呢?因为电镀层太厚的话,反而会影响到磁力。

想象一下,你一层层地包裹上去,磁力就被这些金属层挡住了,磁铁的效能自然会大打折扣。

所以说,适中的厚度最关键,既能防腐又不影响性能,这就是电镀的精髓。

说到这里,咱们再说说电镀的材料,常见的电镀层有镍、铜、金等。

镍是一种比较常见的选择,因为它能有效防止钕铁硼磁铁的氧化和腐蚀。

铜则更多地用来增加钕铁硼的导电性,而金嘛,那就更奢侈了,主要用在那些高端的应用上。
