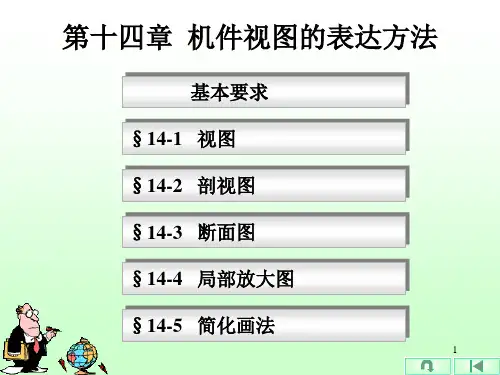

第十四章__零件视图的表达方法

50
问题的提出
51
剖视图的绘图过程
52
1 不应画出剖切平面转折处的界线
53
2 剖切平面的转折处不应与图中的轮廓线重合
54
3 在图中不应出现不完整要素
55
4 仅当两个要素在图形上具有公共对称中心线或轴线时，才可以 出现不完整的要素
A-A
A
A
A
Байду номын сангаас
A
56
几个平行剖切平面（剖切面可以是投影面平行面或垂直面）
（二） 重合断面 1 重合断面的画法 2 重合断面的配置和标注
69
1 移出断面的画法
画在视图外的断面称为移出断面。移出断面的轮廓线用粗实线 绘制。
(仰视图)
(右视图)
(主视图)
(左视图)
(后视图)
(俯视图)
基本视图的投影规律：主、俯、后、仰四个视图长对正；主、左、后7、右四 个视图高平齐；俯、左、仰、右四个视图宽相等。
4 六个基本视图之间的方位关系
物体的上面
靠近主视图的一 边为物体的后面
物体的左面
物体的右面
物体的下面
远离主视图的一 边为物体的前面
A—A
半剖视图
A
A
A
61
几个相交剖切平面（剖切面可以是投影面平行面或垂直面）
A—A
局部剖视图
B A
B B—B A
A
62
采用几个相交的剖切平面的形式一
A
A
A
A
A
A-A
63
采用几个相交的剖切平面的形式二
A—A
64
§14-3 断面图
一、问题的提出 二、断面图的概念 三、断面图与剖视图的区别 四、断面图的种类 五、断面图中某些结构按剖视图绘制的两种情况
37
问题的提出
问题的提出
38
例题7 局部剖视图的形成和画法
投影方向 投影方向
39
例题8 局部剖视图中内、外形之间分界线的画法规则
错误
正确
①分界线用波浪线表示； ②波浪线不要与图形中其它图线重合，也不要画在其它图线的延长线上；
③波浪线不应超越被剖开部分的外形轮廓线； ④在观察者与剖切面之间的通孔或缺口的投影范围内，波浪线必须断开40 ；
20
问题的提出
压盖的两视图
当机件的内部形状较复杂时．视图上就会出现虚线与实线交错、重叠，从而影响了图形的 清晰，同时也不便于标注尺寸。为此，在制图时，对机件的内部结构形状，常采用21剖视图 来表达。
2 基本概念
压盖的两视图
假想用平面剖切
把后半部分进行投影
假想用平面剖切面把机件剖开、移去观察者和剖切面之间的部分
斜视图一般按投影关系配置，必要时，也可配置在其它适当位置。有时为了 画图方便，在不致引起误解时，允许将斜视图的主要中心线或轮廓线旋转到 水平或垂直位置 。
3 斜视图的标注
斜视图必须进行标注。其标注方法与局部视图相同。经过旋转后的斜视图， 必须标注旋转符号，用以字高为半径画一圆弧，字母写在箭头端，也可将转 角写在字母之后，箭头方向与转角方向一致。
压紧杆的斜剖视图和局部视图配置方式二
B
C C
A
A
B
允许将斜视图的主要中心线或轮廓线旋转到水平或垂直位置
18
§14-2 剖视图
一、剖视图的概念和画法 二、剖视图的种类 三、剖切面的种类
19
一、剖视图的概念和画法
1 问题的提出 2 基本概念 3 剖视图的画法 4 剖面符号 5 剖视图的标注 6 画剖视图时应该注意的问题
65
一、问题的提出
不能清楚的表 达键槽等结构的 深度。
66
二、断面图的概念 假想用剖切平面把机件的某处切断，仅画出断面的 图形称为断面图。
67
三、断面图与剖视图的区别
断面图与剖视图的区别在于：断面图是零件上剖切处断面的投影，而剖 视图则是剖切后零件的投影。
剖视图
断面图
68
四、断面图的种类
（一） 移出断面 1 移出断面的画法 2 移出断面的配置和标注
玻璃及供观察用的 其他透明材料
4 剖面符号
线圈绕阻元件
砖
转子、电枢、 变压器和电抗 器等的叠钢片
型砂、填沙、 砂轮、陶瓷及 硬质合金刀片、 粉末冶金等
液体
混凝土
钢筋混凝土
基础周围的 泥土
木质胶合 板（不分 层数）
格网（筛网、 过滤网等）
24
5 剖视图的标注
（1）在剖视图上方用字母标出剖视图的名称，如A－A、B －B等，在相应的视图上用剖切符号表示剖切面的位置，用 箭头表示投影方向；
三、剖切面的种类
（一）单一剖切平面 1 剖切面为投影面平行面
剖切方式：（1）全剖视图（2）半剖视图（3）局部剖视图 2 剖切面为投影面垂直面
剖切方式： （1）全剖视图（2）局部剖视图 （二）几个平行剖切平面（剖切面可以是投影面平行面或垂直面）
适用条件：具有平行结构的机件。 画法：先剖切，后投影，再合一。 剖切方式：（1）全剖视图（2）半剖视图（3）局部剖视图 （三）几个相交剖切平面 （剖切面可以是投影面平行面或垂直面） 适用条件：机件具有旋转轴，机件各个空腔结构又处于几个相交平面位置。 画法：先剖切，后旋转，再投影。 剖切方式：（1）全剖视图（2）半剖视图（3）局部剖视图 采用几个相交的剖切平面的形式一
，将余下部分向投影面投影，所画的图形称为剖视图。
22
3 剖视图的画法
A-A
A
A
一般用平面剖切机件，剖切平面应通过机件内部孔、槽等的对称 面或轴线，且使其平行或垂直于某一投影面，以便使剖开后的23结构 反映实形。
金属材料（已有规 定剖面符号者除外）
非金属材料（已有规 定剖面符号者除外）
木材
纵剖面 横剖面
13
局部视图的画法与标注
A B
B A
14
四、斜视图
机件向不平行于任何基本投影面的平面投影所得的视图，称为斜视图。
1 斜视图的画法
斜视图一般只表达机件倾斜部分的实形。其断裂边界画法与局部视图完全相 同，一般以波浪线表示。当所表示的局部结构是完整的·且外轮廓线又成封闭 时，波浪线可省略不画。
2 斜视图的配置
半剖视图的标注方法与全剖视图相同。 问题的提出 例题4 例题5 例题6
32
问题的提出
33
例题4 半剖视图的形成和画法
A
A
投影方向
投影方向
A-A
34
例题5 半剖视图的尺寸标注
35
例题6 將主视图画成半剖视图
肋板不画剖面线
A—A
A
A
A
36
3 局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为局部剖视图 。局部剖视图主要用于表达不宜采用全剖视图和半剖视图的 机件。 问题的提出 例题7 局部剖视图的形成和画法 例题8 局部剖视图中内、外形之间分界线的画法规则 例题9 当被剖结构为回转体时，允许将该结构的中心线作为局 部剖视与视图的分界线 例题10 手柄的局部剖视图 例题11 允许在剖视中再作一次局部剖
26
二、剖视图的种类 1 全剖视图 2 半剖视图 3 局部剖视图
27
1 全剖视图
用剖切平面完全地剖开机件所得的剖视图，称为全剖视。全剖 视图主要用于表达内部结构复杂、外形比较简单的不对称机件 。 例题1 例题2
28
例题1 全剖视图的形成和画法
29
例题2 用几个全剖视图表达机件
A
A-A
B
B
A
B-B
A—A
全剖视图
B
B
A
A
57
几个平行剖切平面（剖切面可以是投影面平行面或垂直面）
半剖视图
A—A
A
A
A
58
几个平行剖切平面（剖切面可以是投影面平行面或垂直面） 局部剖视图
A
A—A
B—B
B
BB
B
A
59
几个相交剖切平面（剖切面可以是投影面平行面或垂直面）
全剖视图
60
几个相交剖切平面（剖切面可以是投影面平行面或垂直面）
49
（二）几个平行剖切平面（剖切面可以是投影面平行面或垂直面）
问题的提出 剖视图的画图过程 剖切平面应避免的错误 1 不应画出剖切平面转折处的界线 2 剖切平面的转折处不应与图中的轮廓线重合 3 在图中不应出现不完整要素 4 仅当两个要素在图形上具有公共对称中心线或 轴线时，才可以出现不完整的要素 （1）全剖视图（2）半剖视图（3）局部剖视图
二、向视图
向视图是可以自由配置的视图。向视图必须进行标注。
A
A
C
B
B
C
主视图
左视图 后视图
俯视图
仰视图
右视图
12
三、局部视图
将机件的某一部分向基本投影面投影所得的视图（即不完整的基本视图） 称为局部视图。
1 局部视图的画法 局部视图的断裂边界应用波浪线表示，当所表示的局部结构是完整的，且外 轮廓线又成封闭时，波浪线可省略不画。 2 局部视图的配置 为了看图方便，局部视图一般应按投影关系配置，有时为了合理布图，也可 把局部视图放在其它适当位置。 3 局部视图的标注 画局部视图时，一般都需要标注．其标注方法和基本视图的标注方法完全相 同，当局部视图按投影关系配置．中间又没有其它图形隔开时，标注可以省 略。 局部视图的画法与标注
（2）当剖视图与标注剖切位置的视图按投影关系配置，中 间又没有其它图形隔开时．可以省略箭头。
（3）剖切平面通过机件的对称面或基本对称面，且剖视图 按投影关系配置，此时可以不加任何标注 。
（4）用两平行的或两相交的及组合的剖切面剖切得到的剖 视图，必须标注。
