第2讲.SPICE语言与电路仿真
模 型 类 别 总 结
IND CORE D NPN PNP NJF PJF NMOS PMOS GASFET
23
SPICE基本语句 TYPE VSWITCH ISWITCH 关键字 S W N O U U U U U U U U 元件名称 电压控制开关 电流控制开关 数字输入器件 数字输出器件 数字输入输出模型 标准门 三态门 边缘触发器 门控触发器 脉宽校验器 复位和保持校验器 数字延迟线
8
SPICE基本语句
SPICE输入描述语句的构成
标题语句 描述文件的第一行。SPICE将第一行作为标题行打印而不作为 电路的一部分进行分析。 注释语句 一般形式是“ * ”后加字符串。注释语句不参与电路的模拟仿真。 可以存在于输入文件除第一行和最后一行之间的任何位置。
9
SPICE基本语句 电路的描述语句 定义电路拓扑结构和元件类型及其数值，半导体器件，电路描 述语句等。可以出现在文件的第二行到末行结束语句之间的任 何地方。 电路特性分析和控制语句 可以对对电路的特性进行选择分析，如分析频率特性等，以及 对输出等要求的控制语句。 结束语句 标志着电路描述语句的结束。 格式： “ .END”，位于描述语句文件的最后一行。
模 型 类 别 总 结
DINPUT DOUTPUT UIO UGATE UTGATE UEFF UGFF UWDTH USUHD UDLY
24
SPICE基本语句
电源和信号源
电压源、电流源可以是独立源，也可以是受控源。一个独立源可 以是直流源、交流小信号源或瞬态源。其中瞬态源又有正弦SIN、 脉冲PULSE、指数EXP、分段线性PWL和单频调频SFFM源等几 种形式。源描述语句由源名称、连接关系和源数值组成。 独立电压源语句格式 V(name) N+ N- [<DC> value] +[AC <magnitude value> <phase value) >] +[(transient value) +<PULSE> <SIN> <EXP> <PWL> <SFFM>]
12
SPICE基本语句 分隔符 用以区分一行语句的不同部分。 空格、逗号、等号、左括号、右括号等都可以作为分隔符， 多余的分隔符是无效的。 续行号 一般一行最多有80个字符。 第二行的开始加上“＋”号，表示是第一行的继续 方向 规定支路电路的正方向和支路电压的正方向一致。
13
SPICE基本语句
元器件描述语句
18
SPICE基本语句
二极管
语句格式 D(name) N+ N- DNAME [(area) value] .MODEL DNAME D (P1=V1 P2=V2 … PN=VN) 例：二极管的截面尺寸为1.5，模型名为SWITCH，模型的饱和电 流为10-14A，寄生串联电阻为16Ω，渡越时间为12ns，零偏压PN 结电容为2pF，反向击穿电压与反向击穿电流为100V和10-14A。 D5 NODE1 NODE2 SWITCH 1.5 .MODEL SWITCH D (IS=100E-15 RS=16 CJO=2PF TT=12NS +BV=100 IBV=100E-15)
Simulation Program with Integrated Circuit Emphasis SPICE （侧重于集成电路的模拟程序）
1972年由加州大学伯克利分校开发完成（FORTRAN） 程序代码完全开放，用户可以根据需要修改 1975年正式实用版Spice 2G（运行环境至少为小型机） 1985年加州大学伯克利分校用C语言进行了改写 1988年SPICE成为美国国家标准 1984年Microsim公司开发完成PSPICE，成为第一个用于PC平台 的SPICE模拟器，1998年被OrCAD合并，现为Cadence产品
19
SPICE基本语句
20
SPICE基本语句
双极结型晶体管
语句格式 Q(name) NC NB NE <NS> QNAME [(area) value] .MODEL QNAME NPN (P1=V1 P2=V2 … PN=VN) .MODEL QNAME PNP (P1=V1 P2=V2 … PN=VN) 衬底节点NS是可选项，若未规定则认为NS接地。
16
SPICE基本语句
电容
语句格式 C(name) N+ N- ＜ModName＞ Value IC=V0 例: C1 1 2 10U Cload 4 5 CMOD 10P .MODEL CMOD CAP(C=1 VC1=0.1 VC2=0.002 TC1=0.02 + TC2=0.005) Value是电容值，单位法拉，可正可负，但不能为零。 IC定义了电容的初始（时间为0）电压V0。注意只有在瞬态分析语 句.TRAN中的任选项关键字UIC规定时，初始条件才起作用。 CAP＝VALUE*C[1+VC1*V+VC2*V2][1+TC1(T-T0)+TC2(T-T0)2]]
14Βιβλιοθήκη 元件 模型SPICE基本语句 电路中每个元器件需要器件语句描述。句中的第一个字母是关键字，由 它确定该器件类型。SPICE中元器件名称的首字母如下：
15
SPICE基本语句
电阻
语句格式 R(name) N+ N- ＜ModName＞ Value 例: R1 1 2 100 RF 4 5 RMOD 12K .MODEL RMOD RES(R=1 TC1=0.02 TC2=0.005) N+和N-是电阻所连接的正、负两个节点号。当电阻上为正电压时， 电流从N+节点流出通过电阻流入N-节点。 ＜ ModName＞为模型名，其内容由.MODEL语句给出。 Value是电阻值，单位为欧姆，可正可负，但不能为零。 RES＝VALUE*R*[ 1+TC1*(T-T0)+TC2*(T-T0)2 ] R电阻倍数，TC1线性温度系数，TC2二次温度系数
5
SPICE仿真软件
常见的SPICE仿真软件有HSPICE、PSPICE、Spectra、TSPICE、 SmartSPICE、IsSPICE等，核心算法雷同，但仿真速度、精度和 收敛性却不一样，其中以Synopsys公司的HSPICE和Cadence公司 的PSPICE最为著名。HSPICE是事实上的SPICE工业标准仿真软 件，在业内应用最为广泛，它具有精度高、仿真功能强大等特 点，但无前端输入环境，需要事前准备好网表文件，不适合初级 用户，主要应用于集成电路设计；PSPICE具有图形化的前端输入 环境，用户界面友好，主要应用于PCB板和系统级的设计。
元件参数值写在与该元件相连的节点后面，其值可用整数、浮点数书写， 后面可跟比例因子和单位后缀。 比例因子后缀有： F＝1E-15；P=1E-12；N=1E-9；U=1E-6；MIL=25.4E6；M=1E-3；K=1E3；MEG＝1E6；G＝lE9；T=1E12。 比例因子后缀与它前面的数相乘后即得到该语句所描述的元件的参数值。 单位后缀有： V=伏； A＝安； HZ＝赫； OHM＝欧（Ω）； H=亨； F= 法； DEG=度。 元件值的第一个后缀总是比例因子后缀，然后是单位后缀。 如果没有比例因子后缀，那么头一个后缀就可能是单位后缀，SPICE总是 忽略单位后缀。 没有比例后缀和单位后缀的情况下，SPICE将电压、电流、频率、电感、 电容和角度的量纲分别默认为伏、安、赫、亨、法和度。
过程过于繁琐
随元件的增多，电路方程求解更困难，电路板出错率更高；
精度降低 调试困难 无法进行极限状态以及最坏情况分析 容差分析以及优化设计很困难
2
电 路 设 计 流 程
3
电路模拟程序构成
输入电路的拓扑 信息和元件特性
确定器件模型 并处理
输出结果
建立电路方程
解方程求数值解
4
SPCIE和PSPICE
10
SPICE基本语句
输入描述语句的规定
名称 第一个字符必须是A到Z的某一个字符，其它位字符没有限制。 前8个字符有效。 在描述元件时第一个字符必须是规定的元件类型字母。 节点编号 电路的节点编号一般采用正整数，可以不连续。也可以用字符 串代替节点编号。 接地点必须规定为0节点。
11
SPICE基本语句 元件参数值
PSpice中的双极结型晶体管采用 EM模型(Ebers-Moll)和大信号非 线性GP模型(Gummel-Poon)，模 型参数有40多个。
21
SPICE基本语句 例1： .LIB BIPOLAR.LIB Q1 5 3 6 Q2N2222A 例2： Q1 2 1 0 QN .MODEL QN PNP BF=100 RB=60 RC=50 IS=2E-15 VAF=50 正向电流放大系数100，零偏置极基电阻60Ω，集电极 电阻50 Ω ，传输饱和电流2E-15A，正向欧拉电压50V
SPICE基本语句
SPICE文件是由一系列电路描述行和控制行组成的。 其描述功能如下：
主要针对由元件、半导体器件、电源等组成的电路作分析； 可以用于电路的直流分析； —— 如静态工作点、非线性电路、小信号传输函数等 可以用于交流小信号分析； ——如频域分析、噪声分析等 可用来进行瞬态分析、温度特性分析等。
SPICE语言与电路仿真
北京航空航天大学电子信息工程学院 信号与信息处理教研室 孙进平（82317240）sunjinping@
1
在电路设计中，设计者总要对所设计的电路的性能进行预估、判定 和校验，数学方法是用两个基尔霍夫定律和元件特性方程将设计的 电路列方程求解；物理方法是按电路图在实验板上搭成模拟电路， 并借助仪表测定电路的特性。当电路规模扩大时存在以下的缺点：
6
SPICE语言示例
节点

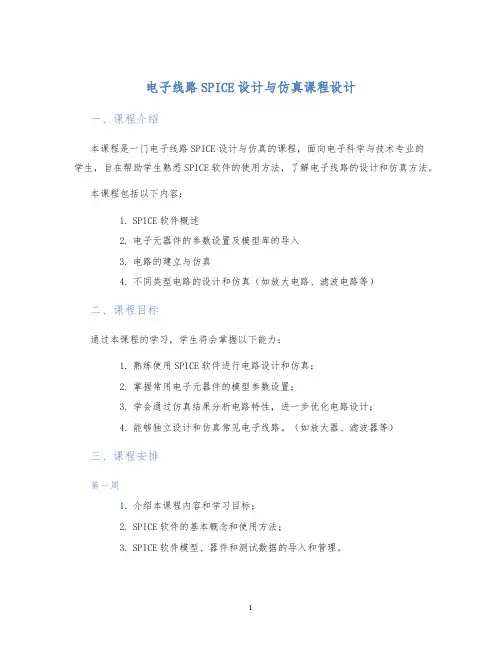

电子线路SPICE设计与仿真课程设计 (2)
电子线路SPICE设计与仿真课程设计一、课程介绍本课程是一门电子线路SPICE设计与仿真的课程，面向电子科学与技术专业的学生，旨在帮助学生熟悉SPICE软件的使用方法，了解电子线路的设计和仿真方法。
本课程包括以下内容：1.SPICE软件概述2.电子元器件的参数设置及模型库的导入3.电路的建立与仿真4.不同类型电路的设计和仿真（如放大电路、滤波电路等）二、课程目标通过本课程的学习，学生将会掌握以下能力：1.熟练使用SPICE软件进行电路设计和仿真；2.掌握常用电子元器件的模型参数设置；3.学会通过仿真结果分析电路特性，进一步优化电路设计；4.能够独立设计和仿真常见电子线路。
（如放大器、滤波器等）三、课程安排第一周1.介绍本课程内容和学习目标；2.SPICE软件的基本概念和使用方法；3.SPICE软件模型、器件和测试数据的导入和管理。
1.SPICE软件模拟电路的基本流程；2.DC和AC分析，以及仿真结果的评估与分析；3.电子元器件参数设置与模型库的导入。
第三周1.电子线路中的放大电路设计与仿真；2.放大电路的三种基本形式：共射、共基、共集；3.仿真分析和结果的评估。
第四周1.电子线路中的滤波电路设计与仿真；2.通过仿真结果优化电路设计；3.直接耦合电路、RC耦合电路等案例分析。
第五周1.电子线路中的稳压电路设计与仿真；2.Zener二极管的应用；3.稳压二极管电路、三端稳压器电路等案例分析。
第六周1.电子线路中的放大电路设计；2.比较器的设计；3.仿真分析和优化。
第七周1.电子线路中的数字电路设计；2.门电路的逻辑运算；3.仿真结果分析和优化。
1.本课程总结和复习；2.提出自己的设计和仿真项目；3.学生展示自己的作品。
四、考核方式1.平时成绩占50%，包括参与情况、作业完成情况等；2.期末成绩占50%，由设计和仿真项目及其成果、口头答辩等组成。
五、教学资料1.《电路分析基础》，王五，电子工业出版社，2018年；2.SPICE软件安装包；3.电子元器件参数和模型库。

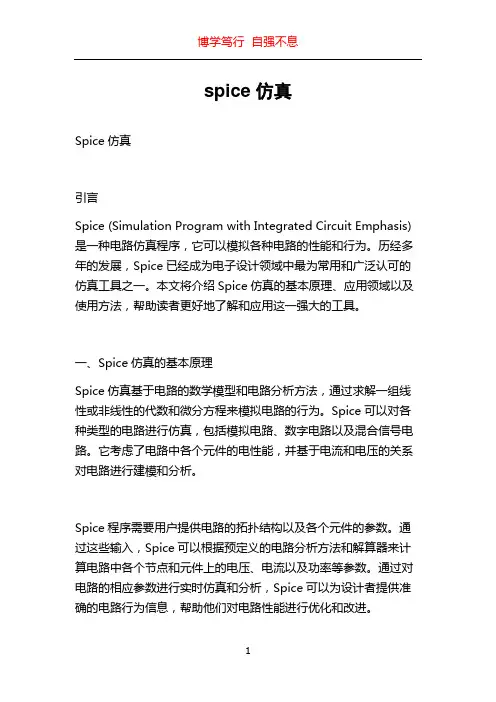

spice仿真
spice仿真Spice仿真引言Spice (Simulation Program with Integrated Circuit Emphasis) 是一种电路仿真程序，它可以模拟各种电路的性能和行为。
历经多年的发展，Spice已经成为电子设计领域中最为常用和广泛认可的仿真工具之一。
本文将介绍Spice仿真的基本原理、应用领域以及使用方法，帮助读者更好地了解和应用这一强大的工具。
一、Spice仿真的基本原理Spice仿真基于电路的数学模型和电路分析方法，通过求解一组线性或非线性的代数和微分方程来模拟电路的行为。
Spice可以对各种类型的电路进行仿真，包括模拟电路、数字电路以及混合信号电路。
它考虑了电路中各个元件的电性能，并基于电流和电压的关系对电路进行建模和分析。
Spice程序需要用户提供电路的拓扑结构以及各个元件的参数。
通过这些输入，Spice可以根据预定义的电路分析方法和解算器来计算电路中各个节点和元件上的电压、电流以及功率等参数。
通过对电路的相应参数进行实时仿真和分析，Spice可以为设计者提供准确的电路行为信息，帮助他们对电路性能进行优化和改进。
二、Spice仿真的应用领域Spice仿真在电子设计和电路分析中有广泛的应用。
以下列举了几个常见的应用领域：1.模拟电路设计：Spice可以用于模拟电路的设计和验证，帮助设计者检查电路的性能和稳定性。
通过Spice仿真，设计者可以预测电路的频率响应、幅频特性以及相位延迟等参数，从而改进电路的设计方案。
2. 数字电路分析：Spice可以模拟数字电路中的逻辑门、触发器和时序电路等元件，帮助设计者验证电路的正确性和稳定性。
通过仿真结果，设计者可以找出可能存在的逻辑错误和电路延迟，并及时进行优化和调整。
3.射频电路分析：Spice也可以用于射频电路的仿真和分析。
射频电路中经常涉及到高频信号的传输和耦合问题，通过对射频电路进行Spice仿真，设计者可以预测电路中的信号衰减、失真以及噪声等问题，从而优化电路的性能。
2电路仿真程序spice入门
7
满足要求 Y
其他
.probe/measurement
N
结束
13
? PSPICE
? .CIR ; spice basic input file ? .OUT ; output file (including error, simulation
data) ? .DAT ; simulation data file (binary format) ? .INC ; sub-circuit. ? .LIB ; simulation library etc. ? .SCH ; schematic file ? .NET ; net connection
第二章电路仿真程序 spice入门
1
内容提要
1、Spice简介 2、IsSpice4 3、PSpice 4、 Multisim (EWB)
2
2-1
? SPICE简介
1.功能强大的通用电路仿真程序 2.发展历史 3.SPICE的语言基础 4.分析功能
3
? SPICE（Simulation Program with Integrated Circuit Emphasis ）是由美国加州大学推出的电路 分析仿真软件，是 20世纪80年代世界上应用最广 的电路设计软件， 1998年被定为美国国家标准。 1984年，美国MicroSim公司推出了基于 SPICE的 微机版 PSPICE （Personal —SPICE ）。现在用得 较多的是PSPICE6.2 ，可以说在同类产品中，它 是功能最为强大的模拟和数字电路混合仿真 EDA 软件，在国内普遍使用。最新推出了 PSPICE9.1 版本。它可以进行各种各样的电路仿真、激励建 立、温度与噪声分析、模拟控制、波形输出、数 据输出、并在同一窗口内同时显示模拟与数字的 仿真结果。无论对哪种器件哪些电路进行仿真， 都可以得到精确的仿真结果，并可以自行建立元 器件及元器件库。
spice简介
微电子研究所
spice P.12
SPICE元器件描述
无源器件(Passive Devices) :
R ---- Resistor C ---- Capacitor L ---- Inductor K ---- Mutual Inductor
有源器件(Active DeFra bibliotekices) :
D ---- Diode Q ---- BJT J ---- JFET and MESFET M ---- MOSFET
MOSFET模型的Levels :
Available : 所有公开的SPICE模型(Level1, 2, 3) Level = 4 or 13 : BSIM1(Berkeley Short Channel IGFET Model) Modified BSIM1 Level = 5 or 39 : BSIM2 Level = 49 : BSIM3.3 Level = 8 : SBT MOS8
微电子研究所
spice P.5
SPICE电路模拟软件的基本结构
五部分组成：输入处理、元器件模型处理、建立电路 方程、方程求解和输出处理 输入处理：主要完成对输入文件进行编译，词法语法 检查、存储输入数据、其他（元件预处理等） 模型处理：元器件的数学模型：用数学公式描述器件 的电流电压特性、与物理参数和工艺参数的关系
DTEMP：元件与电路的温差，默认为0摄氏度；TC1，TC2温度系数；M并联个 数；SCALE比例因子；L、W几何尺寸； 例如： R1 12 17 1K TC1=1.3e-3 TC2=-3.1e-7 C2 7 8 0.6pf IC=5V LSHUNT 23 51 10UH 0.01 1 IC=15.7mA K4 Laa Lbb 0.9999 spice P.15 微电子研究所
第二讲ORCAD之SPICEAD数模混合仿真模块
培训主题：OrCAD PSpice A/D 编写：
Pspice A/D 的主要功能
1.可以进行电路的数模混合仿真 ，对电路进行 有效适当的分析。 2.可以根据用户的需要建立自己的仿真模块， 提供行为描述模块，允许对电路进行行为描述。 Pspice A/D在整套软件中的位置
PSpice 瞬态分析
例子：低通滤波电路
source 库的VSIN
V1为激励源，型号为VSIN（电压型正弦波） 在V1的属性编辑中 设置 Voff=0v，(直流偏置) Vampl=5V，(交流信号幅值) Freq=100KHz
PSpice 瞬态分析
具体操作步骤如下：
1.绘制电路图，并且设置V1的参数 2.建立新的仿真文件或者编辑旧的仿真文件 3.分析类型选择 Time Domain（Transient） 4.具体分析类型选择 General Settings 5.运行时间设为50 us 6.数据开始采集时间 设为 0 7.最大采集时间间隔用 系统默认值（不填写）
例子： 以VPWL_ENH为例 TSF=1us, VSF=1V; FIRST NPAIRS=(0,-5) SECOND NPAIRS=(1,5) THIRD NPAIRS=(2,-5) REPEAT VALUE=2
PSpice 瞬态分析中的信号源
单频调频波 VSFFM，ISFFM中属性的设定
属性名 VOFF 或 IOFF VAMPL 或 IAMPL FC MOD FM 代表的意思 直流偏移量 振幅 载波频率 调制指数 调制信号频率 默认单位 V或A V或A Hz 无 Hz
请看演示…. ...
PSPICE电路仿真
1.2 发展历程
▪( )
▪ 由美国加州大学伯克莉（）分校电工和计算机科学系分校开 发。 ▪ 1972年首次推出。 1983年公司推出可在机上运行的 1（P即代表运行于机的版 本）。 目前微机上广泛使用的是由美国公司开发并于1984年1月首 次推出的。 ▪ 1988年被定为美国国家工业标准。
▪ 目前国际上享有盛誉的模拟电路设计工具都是以为基础实现 的，如公司的， 公司的，以及公司的等。
2.电路特性的优化设计 器件参数的容差和工作环境温度将对电路工作的稳
定性产生影响。传统的电路设计方法，很难对这种影 响进行全面的分析和了解，因而也就很难实现电路的 优化设计。技术中的温度分析和统计分析功能，既可 以分析各种恶劣温度条件下的电路特性，也可以对器 件容差的影响进行全面的计算分析。其内容包括：① 对不同的容差特性进行规定次数的跟踪分析（蒙特卡 罗分析）； ②单独分析每一器件容差对电路的影响 量（灵敏度分析）；③分析全体器件容差对电路性能 的最大影响量（最坏情况分析）。采用统计分析方法， 便于确定最佳元件参数、最佳电路结构以及适当的系 统稳定裕度，真正做到电路的优化设计。
1.2.1 软件简介
是由发展而来的用于微机系列的通用电路分析程序。
能进行模拟电路分析、数字电路分析和模拟数字混合电 路分析。 现已成为微机级电路模拟标准软件。 5.0及以前的版本都为版，而 5.1及以后的各种版本均为窗口 版。 软件分为工业版( )和教学版( )。
1.2.2 软件
1998年1月公司与公司合并，称为公司。两公司强 强联合后，相继推出一系列基于机的软件系统。
1.4 程序项组成
（1） 图ቤተ መጻሕፍቲ ባይዱ编辑程序
的输入基本上是以电路原理图和网单文件两种形式。 电路元器件符号库中备有绘电原理图所需的元器件 符号，用户从符号图形库中调出所需的电路元器件 符号，组成电路图，由原理图编辑器自动将原理图 转化为电路网单文件，并标上节点号，提供给仿真 工具进行仿真。如果用户熟悉仿真程序的输入语言， 又没有将原理图存档的需求也可以直接输入电路网 单文件。
第7章 SPICE语言及电路仿真
第7章 SPICE语言及电路仿真模块概要：一、学习目标1、了解SPICE的电路设计流程及HSPICE电路仿真工具。
2、掌握SPICE编程语言与编程技术。
3、能够使用HSPICE软件进行电路仿真。
二、学习指南能够读懂电路输入网表，理解地掌握SPICE语言中分析及控制语句的设置，在仿真实例中学会编程技术和仿真方法。
三、知识内容SPICE语言介绍：SPICE含义、产生、著名软件、SPICE的电路设计流程。
输入语句的结构与规定输入语句的结构、规定、一个简单实例。
电路元器件描述语句无源器件描述语句、有源器件描述语句、电源描述语句、其它语句。
电路特性分析语句直流分析、交流分析、瞬态分析、蒙特卡罗分析和灵敏度/最坏情况分析、温度分析。
电路特性控制语句初始状态设置语句、参数、函数定义语句、重置参数语句、输出控制语句。
缓冲驱动器设计实例以缓冲驱动器的设计实例，来说明电路网表的编写、直流分析、时序分析、驱动能力的设计过程。
放大器设计实例以一个常用的运算放大器设计实例，详细地说明各种指标的实现、各种仿真分析的进行过程。
设计方法与设计工具介绍—电路仿真介绍集成电路著名而常用的模拟电路仿真软件HSpice，包括HSpice简介、HSpice的特点与结构、HSpice的具体功能、HSpice的流程、HSpice的输入——网单文件、HSpice的输出等。
四、练习1.国际公认的_______________________________工具是美国加利福尼亚大学伯克利分校开发的____________程序。
答案：模拟电路通用仿真、SPICE2. 商用的SPICE软件主要有________、________、________、________与________等。
答案：Hspice、Pspice、SBTspice、SmartSPICE、Tspice3. HSPICE是____________公司开发的一个商业化通用电路模拟程序，它可以从_______到高于_______的微波频率范围内，对电路作精确的仿真、分析和优化。
第1-2讲 SPICE数模混合仿真程序的设计流程及方法
39
3
40
计算反相器链电路的延迟时间
.TITLE 1.2UM CMOS INVERTER CHAIN
.INCLUDE "models.sp"
……
X1 IN 1 INV WN=1.2U WP=3U
X2 1 2
.enddata
X1 IN 1 INV WN=wu WP=wpt
X2 1 2 INV WN=wu WP=wpt
X3 2 OUT INV WN=wu WP=wpt
CL OUT 0
1pf
……
.TRAN 1N 200N sweep data=cv
.measure tran td trig v(in) val=2.5 td=8ns
45
一个例子：缓冲驱动器分析
——HSPICE分析举例
46
准备模型文件
选用1.2um CMOS工艺level II模型 (Models.sp)
.MODEL NMOS NMOS LEVEL=2 LD=0.15U TOX=200.0E-10 VTO=0.74 KP=8.0E-05 +NSUB=5.37E+15 GAMMA=0.54 PHI=0.6 U0=656 UEXP=0.157 UCRIT=31444 +DELTA=2.34 VMAX=55261 XJ=0.25U LAMBDA=0.037 NFS=1E+12 NEFF=1.001 +NSS=1E+11 TPG=1.0 RSH=70.00 PB=0.58 +CGDO=4.3E-10 CGSO=4.3E-10 CJ=0.0003 MJ=0.66 CJSW=8.0E-10 MJSW=0.24
SPICE电路仿真
Common emitter amplifier .model 2n3904 NPN(Is=6.734f Xti=3 Eg=1.11 Vaf=74.03 Bf=416.4 Ne=1.259 + Ise=6.734f Ikf=66.78m Xtb=1.5 Br=.7371 Nc=2 Isc=0 Ikr=0 Rc=1 + Cjc=3.638p Mjc=.3085 Vjc=.75 Fc=.5 Cje=4.493p Mje=.2593 + Vje=.75 Tr=239.5n Tf=301.2p Itf=.4 Vtf=4 Xtf=2 Rb=10) V1 Vcc 0 DC 12V Q1 vc vb ve 2n3904 Rc Vcc vc 2k Re ve 0 500 R1 vb 0 7k R2 Vcc vb 33k C1 Vin vb 0.1u C2 vc Vout 0.1u RL Vout 0 100k Vsig Vin 0 ac 10mV sin(0 10mV 1kHz) .end
SPICE 语法 SPICE 仿真 SPB, Multisim 实例
14
SPICE分析的类型
.op – Operating point，计算电路的直流偏置状态 .dc – DC sweep，当电路中某一参数在一定范围 内变化时计算相对应的电路直流偏置特性 .ac – 计算电路的交流小信号频率响应特性 .tran – Transient，瞬态分析，在给定激励信号的 作用下，计算电路输出端的瞬态响应 .noise – 噪声分析 .pz – Pole-zero analyse，零极点分析 .disto – 失真分析 .tf – Transfer function，直流小信号传递函数分析
第6章 基于SPICE的集成电路仿真2
电容元件的SPICE输入语句格式
格式
Cxxxx N+ N- Value <IC=Incond> Cxxxx——电容标识，如C230、CBE等 N+、N- ——电容的正、负连接结点标号 Value——电容值，可以采用比例缩写因子 Incond——测试电压值 例 CB 15 18 1UF IC=1.0V C25 20 23 19PF
线性电流控制受控源的SPICE输入语句格式
格式 F/Hxxxx N+ N- Vname Vlalue F/Hxxxx——受控电流/压源标识，如F3、H2等 N+、N- ——受控源的正负两个输出结点标号 Vname——控制电流支路电压源标识 Value——控制系数（电流增益、转移电阻） 例 F2 15 18 VS 2 H5 20 23 VBE 3.9K
利分校电工和计算机科学系开发完成，常称为 BSPICE BSPICE是现代各种SPICE的前身，它的源代码 公开 其版本不断更新 1988年被定为美国国家标准。现在，已成为电路 分析事实上的国际标准。
SPICE
主要针对由无源元件(R,C,L,TL等）、半导体
器件（BJT, MOS等）、电源等组成的电路 作分析. 可以进行的电路分析：直流分析、瞬态分析、 交流分析、噪声分析、温度特性分析、 Monte Carlo统计分析、最坏情况（worstcase)分析等。 SPICE程序最基本的数据与指令输入方式是 特定格式的语句：电路描述语句+特性分析语 句+特性控制语句。
首字母 B C D E F G H I J 电路元器件 砷化镓场效应管 电容 二极管 电压控制电压源 电流控制电流源 电压控制电流源 电流控制电压源 独立电流源 结型场效应晶体管 首字母 L M Q R S T V W X 电路元器件 电感 MOS场效应晶体管 双极型晶体管 电阻 电压控制开关 传输线 独立电压源 电流控制开关 子电路
