氢油水幻灯片介绍
合集下载
氢气教学课件ppt
氢气的化学性质
氢气具有可燃性和还原性，可以 在氧气中燃烧生成水，也可以还
原金属氧化物生成金属单质。
氢气可以和许多元素发生化学反 应，如与氯气反应生成氯化氢，
与氧气反应生成水等。
氢气是活性最高的气体元素，可 以与几乎所有元素发生化学反应
。
氢气的应用
氢气在工业上有广泛的应用，如 合成氨、石油精制、金属冶炼等
生物质气化
生物质气化是一种利用生物质制备氢气 的方法，通过将生物质在缺氧条件下加 热，产生一氧化碳和氢气的混合气体。
生物质气化技术具有可持续性，因为生 生物质气化产生的氢气纯度较低，需要
物质是一种可再生资源。
进一步处理才能用于燃料电池等领域。
甲烷裂解
甲烷裂解是一种利用甲烷制备氢气的方法，通过高温和催化剂的作用， 将甲烷转化为氢气和炭黑。
氢能源的挑战与解决方案
储存与运输难度
氢气存储和运输难度较大 ，需要高压和低温条件， 需加强相关技术研发。
成本较高
目前氢气生产、储存和运 输成本较高，需加大投入 降低成本。
安全问题
氢气易燃易爆，需要严格 的安全管理和操作规范。
氢能源的未来展望
技术创新
随着科技的不断进步，氢气储存 、运输和利用技术将得到进一步
会发生爆炸。
扩散速度快
氢气在空气中扩散速度 快，一旦泄漏容易迅速 扩散，增加事故风险。
窒息危险
高浓度的氢气可能导致 窒息，影响人体呼吸系
统。
化学反应性
氢气与某些物质接触可 能发生化学反应，产生
有毒或腐蚀性物质。
安全使用规范
01
02
03
04
储存安全
氢气应储存在干燥、阴凉、通 风良好的地方，远离火源和热
氢能源的介绍课件PPT
天然气重整
01
通过高温和催化剂将天然气转化为氢气和二氧 化碳，这是目前最主要的氢气生产方式。
生物质发酵
03
利用生物质（如农业废弃物）通过发酵产生氢 气，这种方法具有可持续性，但目前生产效率
较低。
电解水
02
利用电解技术将水分解为氧气和氢气，这种方 法需要大量电力，通常在可再生能源丰富的地
区使用。
光解水
目前，全球各大汽车制造商都在积极研发和推广氢燃料电池 汽车，如丰田Mirai、本田Clarity和现代ix35等。这些车型已 经在部分国家和地区上市销售，成为未来可持续交通的重要 发展方向。
氢能源在航空领域的应用
航空领域是碳排放量较大的行业之一，氢能源的应用被认为是解决这一问题的有 效途径。目前，一些航空公司和科研机构正在开展氢燃料电池飞机的研发和试验 工作。
此外，氢能源还可以用于金属的还原、精炼和焊接等工艺 过程，以及用于生产高纯度的水和氧气等产品。
氢能源在家庭领域的应用
在家庭领域，氢能源可以用于供暖、 热水和烹饪等方面。例如，氢燃料电 池热水器和供暖系统可以利用氢气产 生热量，为家庭提供可持续的供暖和 热水解决方案。
此外，氢气还可以用于烹饪食品，如 煮饭和烤面包等。与传统的燃气灶相 比，氢气灶具可以提供更高效、安全 和环保的烹饪方式。
技术挑战
储存和运输
氢气在常温常压下呈气态，储存和运 输难度较大，需要高压或低温等特殊 条件，技术要求较高。
转化效率
目前氢能源的转化效率相对较低，需 要进一步提高技术水平以提高能源利 用效率。
安全问题
爆炸风险
氢气具有易燃易爆的特性，使用过程中存在一定的爆炸风险 ，需要采取严格的安全措施。
泄漏风险

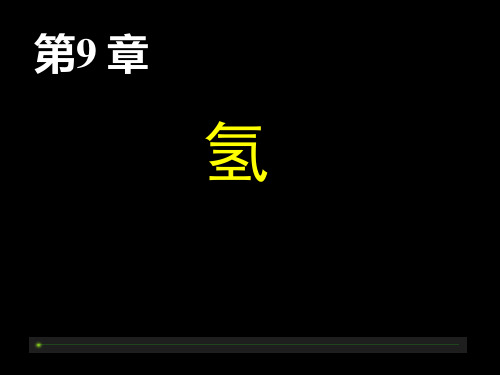

ppt9-氢能源
0.071
0.089
H2
(g)
3 108kPa 11000K
金属氢(s)
H2
(g)
2.5
108 kPa 77K
H(s)
金刚石砧
★ 木星结构
根据先锋飞船探测 得知，木星大气含氢 82%，氦17%，其他 元素<1%。
大气层 顶
云层顶
液
氢
液态金属氢
岩石核 心
上页 下页 目录 返回
2. 制备 (每年估计达500×109m3)
表示方法 1H 2H 3H
符号 H D T
说明 稳定同位素 稳定同位素 放射性同位素
* 氕这个名称只在个别情况下使用，通常直接叫氢；氘有时又叫“重氢”.
上页 下页 目录 返回
2. 同位素效应
一般情况下不同的同位素形成的同型分子表现为
极为相似的物理和化学性质。然而，质量相对差特大
的氢同位素却表现不同：
用焦炭或天然气与水反应制 H2 ，
为什么都需在高温下进行？
Solution
CH4(g) + H2O(g)
3 H2(g) + CO(g)，
C (s) + H2O(g)
ΔHmθ = 206.0 kJ•mol–1 H2(g) + CO(g),
ΔHmθ = 131.3 kJ•mol–1
要反应得以进行，则需供给热量：
爆鸣气在某种恒定 温度下的反应速率随压 力增大发生不规则变化 的事实说明了反应过程 的复杂性。
平缓区 爆炸区 平缓区 爆炸区
a
b
c
压力增高方向
人们将这种复杂性归因于链反应机理：既涉及简
单键增殖, 也涉及分支键增殖。
氢气安全使用技术及常识演示幻灯片ppt课件
21
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
(3) 消防安全措施：供氢站应按规定，在保护 范围内设置消火栓，配备水带和水枪，并应根 据需要配备干粉、二氧化碳等轻便灭火器材或 氮气、蒸汽灭火系统。 (4)高浓度氢气会使人窒息，应及时将窒息人员 移至良好通风处，进行人工呼吸，并迅速就医。
6、消防与紧急情况处理 （2) 氢气发生泄漏并着火时应采取以下措施：
＊应及时切断气源；若不能立即切断气源，不得熄灭 正在燃烧的气体，并用水强制冷却着火设备，此外， 氢气系统应保持正压状态，防止氢气系统回火发生。 ＊采取措施，防止火灾扩大，如采用大量消防水雾喷 射其他引燃物质和相邻设备；如有可能，可将燃烧设 备从火场移至空旷处。 ＊氢火焰肉眼不易察觉，消防人员应佩戴自给式呼吸 器，穿防静电服进入现场，注意防止外露皮肤烧伤。
1、基本要求 （1）氢气使用区域应通风良好。保证空气中氢气最高
含量不超过1%(体积)。采用机械通风的建筑物，进风 口应设在建筑物下方，排风口设在上方。 （2）氢气有可能积聚处或氢气浓度可能增加处宜设置 固定式可燃气体检测报警仪，可燃气体检测报警仪应 设在监测点(释放源)上方或厂房顶端，其安装高度宜 高出释放源0.5 m~2 m且周围留有不小于0.3 m的净 空，以便对氢气浓度进行监测。可燃气体检测报警仪 的有效覆盖水平平面半径，室内宜为7.5 m，室外宜 为15 m。
（13）氢气管道的施工及验收符合下列规定： ＊长距离埋地输送管道设计、安装时宜做电化学
保护措施，吹扫前宜做通球处理。电化学保护 宜每年检测一次并存档备案。
17
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
(3) 消防安全措施：供氢站应按规定，在保护 范围内设置消火栓，配备水带和水枪，并应根 据需要配备干粉、二氧化碳等轻便灭火器材或 氮气、蒸汽灭火系统。 (4)高浓度氢气会使人窒息，应及时将窒息人员 移至良好通风处，进行人工呼吸，并迅速就医。
6、消防与紧急情况处理 （2) 氢气发生泄漏并着火时应采取以下措施：
＊应及时切断气源；若不能立即切断气源，不得熄灭 正在燃烧的气体，并用水强制冷却着火设备，此外， 氢气系统应保持正压状态，防止氢气系统回火发生。 ＊采取措施，防止火灾扩大，如采用大量消防水雾喷 射其他引燃物质和相邻设备；如有可能，可将燃烧设 备从火场移至空旷处。 ＊氢火焰肉眼不易察觉，消防人员应佩戴自给式呼吸 器，穿防静电服进入现场，注意防止外露皮肤烧伤。
1、基本要求 （1）氢气使用区域应通风良好。保证空气中氢气最高
含量不超过1%(体积)。采用机械通风的建筑物，进风 口应设在建筑物下方，排风口设在上方。 （2）氢气有可能积聚处或氢气浓度可能增加处宜设置 固定式可燃气体检测报警仪，可燃气体检测报警仪应 设在监测点(释放源)上方或厂房顶端，其安装高度宜 高出释放源0.5 m~2 m且周围留有不小于0.3 m的净 空，以便对氢气浓度进行监测。可燃气体检测报警仪 的有效覆盖水平平面半径，室内宜为7.5 m，室外宜 为15 m。
（13）氢气管道的施工及验收符合下列规定： ＊长距离埋地输送管道设计、安装时宜做电化学
保护措施，吹扫前宜做通球处理。电化学保护 宜每年检测一次并存档备案。
17
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
发电机氢气系统水氢氢ppt课件
氢气系统
1
主要内容
一、氢气系统概述 二、系统设备介绍 三、氢气置换 四、氢气系统的运行维护和注意事项 五、系统异常和事故处理
2
一、氢气系统概述
发电机氢气系统的功能是用于冷却发电 机的定子铁芯和转子。氢气置换采用二氧 化碳作为中间置换介质。发电机氢冷系统 采用闭式氢气循环系统，热氢通过发电机 的氢气冷却器由冷却水冷却。
被置换气体
空气 二氧化碳 发电机升氢压至 0.3MPa 氢气
需要气体容积
180m3 200m3 210m3 150m3
估计所用时间
5~6h 4~5h 1~1.5h 4~5h
6
二、氢气系统设备介绍
7
油 水 探 测 器
氢 气 湿 度 仪 除 湿 装 置
纯 度 分 析 仪
循 环 风 机
氢气控制站 二氧化碳控制站
16
17
纯度分析仪
气体纯度分析仪是用以测量机内氢气 和二氧化碳纯度的分析器，使用前还须进 行2h（小时）通电预热，其反馈的数据和 信号才准确。
18
氢气湿度仪
在发电机氢气干燥装置的入口和出口各装 有一台氢气温湿度仪，以便在线监测发电机内 氢气的湿度状况。 氢气的湿度用氢气露点表示，在0.3MPa的 压力工况下，氢气露点要控制在-5~-25℃。 注意：气体置换期间，氢气湿度仪必须 切除，因为该仪器的传感器不能接触二氧化碳 气体，否则传感器将“中毒”导致不能正常工 作！
27
五、系统异常和事故处理
1、发电机运行时，机内氢气纯度低至96％，应 进行排补氢。排污时应确认排污口附近无动火 工作。操作应缓慢，以防产生静电引起爆炸起 火。 2、氢气冷却器一台故障停运，机组负荷减至80 ％，严密监视发电机定子铁芯及线圈温度。 3、氢气纯度仪故障时，应立即通知检修处理并 联系化学每四小时取样分析氢气纯度一次，直 到氢气纯度仪修复并能正常投用为止。
1
主要内容
一、氢气系统概述 二、系统设备介绍 三、氢气置换 四、氢气系统的运行维护和注意事项 五、系统异常和事故处理
2
一、氢气系统概述
发电机氢气系统的功能是用于冷却发电 机的定子铁芯和转子。氢气置换采用二氧 化碳作为中间置换介质。发电机氢冷系统 采用闭式氢气循环系统，热氢通过发电机 的氢气冷却器由冷却水冷却。
被置换气体
空气 二氧化碳 发电机升氢压至 0.3MPa 氢气
需要气体容积
180m3 200m3 210m3 150m3
估计所用时间
5~6h 4~5h 1~1.5h 4~5h
6
二、氢气系统设备介绍
7
油 水 探 测 器
氢 气 湿 度 仪 除 湿 装 置
纯 度 分 析 仪
循 环 风 机
氢气控制站 二氧化碳控制站
16
17
纯度分析仪
气体纯度分析仪是用以测量机内氢气 和二氧化碳纯度的分析器，使用前还须进 行2h（小时）通电预热，其反馈的数据和 信号才准确。
18
氢气湿度仪
在发电机氢气干燥装置的入口和出口各装 有一台氢气温湿度仪，以便在线监测发电机内 氢气的湿度状况。 氢气的湿度用氢气露点表示，在0.3MPa的 压力工况下，氢气露点要控制在-5~-25℃。 注意：气体置换期间，氢气湿度仪必须 切除，因为该仪器的传感器不能接触二氧化碳 气体，否则传感器将“中毒”导致不能正常工 作！
27
五、系统异常和事故处理
1、发电机运行时，机内氢气纯度低至96％，应 进行排补氢。排污时应确认排污口附近无动火 工作。操作应缓慢，以防产生静电引起爆炸起 火。 2、氢气冷却器一台故障停运，机组负荷减至80 ％，严密监视发电机定子铁芯及线圈温度。 3、氢气纯度仪故障时，应立即通知检修处理并 联系化学每四小时取样分析氢气纯度一次，直 到氢气纯度仪修复并能正常投用为止。
新型“氢能源”概述PPT课件(18张)
如一氧化碳、二氧化碳、碳氢化合物、铅化物和粉尘颗粒等对环境有 害的污染物质，少量的氮化氢经过适当处理也不会污染环境，且燃烧 生成的水还可继续制氢，反复循环使用。产物水无腐蚀性，对设备无
损。
氢能源的特点
• 利用率高 • 氢取消了内燃机噪声源和能源污染隐患，利用率高。 • 运输方便 • 氢可以减轻燃料自重，可以增加运载工具有效载荷，这样氢能源的制取Fra bibliotek电解水制氢
• 水电解制氢是目前应用较广且比较成熟的方法之一。水为原料制氢过 程是氢与氧燃烧生成水的逆过程，因此只要提供一定形式一定能量， 则可使水分解。提供电能使水分解制得氢气的效率一般在75-85％， 其工艺过程简单，无污染，但消耗电量大，因此其应用受到一定的限 制。利用电网峰谷差电解水制氢，作为一种贮能手段也具有特点。我 国水力资源丰富，利用水电发电，电解水制氢有其发展前景。太阳能 取之不尽，其中利用光电制氢的方法即称为太阳能氢能系统，国外已 进行实验性研究。随着太阳电池转换能量效率的提高，成本的降低及 使用寿命的延长，其用于制氢的前景不可估量。同时，太阳能、风能 及海洋能等也可通过电制得氢气并用氢作为中间载能体来调节，贮存 转化能量，使得对用户的能量供应更为灵活方便。供电系统在低谷时 富余电能也可用于电解水制氢，达到储能的目的。我国各种规模的水 电解制氢装置数以百计，但均为小型电解制氢设备，其目的均为制提 氢气作料而非作为能源。随着氢能应用的逐步扩大，水电解制氢方法 必将得到发展。
化合物的形态贮存于水中，而水是地球上最广泛的物质。据推算，如 把海水中的氢全部提取出来，它所产生的总热量比地球上所有化石燃
料放出的热量还大9000倍。
氢能源的特点
• 理想的发热值 • 除核燃料外氢的发热值是所有化石燃料、化工燃料和生物燃料中最高
损。
氢能源的特点
• 利用率高 • 氢取消了内燃机噪声源和能源污染隐患，利用率高。 • 运输方便 • 氢可以减轻燃料自重，可以增加运载工具有效载荷，这样氢能源的制取Fra bibliotek电解水制氢
• 水电解制氢是目前应用较广且比较成熟的方法之一。水为原料制氢过 程是氢与氧燃烧生成水的逆过程，因此只要提供一定形式一定能量， 则可使水分解。提供电能使水分解制得氢气的效率一般在75-85％， 其工艺过程简单，无污染，但消耗电量大，因此其应用受到一定的限 制。利用电网峰谷差电解水制氢，作为一种贮能手段也具有特点。我 国水力资源丰富，利用水电发电，电解水制氢有其发展前景。太阳能 取之不尽，其中利用光电制氢的方法即称为太阳能氢能系统，国外已 进行实验性研究。随着太阳电池转换能量效率的提高，成本的降低及 使用寿命的延长，其用于制氢的前景不可估量。同时，太阳能、风能 及海洋能等也可通过电制得氢气并用氢作为中间载能体来调节，贮存 转化能量，使得对用户的能量供应更为灵活方便。供电系统在低谷时 富余电能也可用于电解水制氢，达到储能的目的。我国各种规模的水 电解制氢装置数以百计，但均为小型电解制氢设备，其目的均为制提 氢气作料而非作为能源。随着氢能应用的逐步扩大，水电解制氢方法 必将得到发展。
化合物的形态贮存于水中，而水是地球上最广泛的物质。据推算，如 把海水中的氢全部提取出来，它所产生的总热量比地球上所有化石燃
料放出的热量还大9000倍。
氢能源的特点
• 理想的发热值 • 除核燃料外氢的发热值是所有化石燃料、化工燃料和生物燃料中最高
加氢技术培训资料PPT汽油加氢技术ppt
润滑油领域
加氢技术在润滑油领域用于生产高粘度指数润 滑油基础油，提高润滑油的性能和品质。
加氢技术的发展趋势
高效催化剂和反应器的研究与开发
01
加氢技术的发展趋势是研究和开发高效催化剂和反应器，提高
加氢效率和降低能源消耗。
清洁燃料的生产
02
加氢技术的研究和开发重点是生产清洁燃料，如氢燃料电池、
生物燃料等，以满足环保和可持续发展的需求。
汽油加氢技术的应急预案
应急预案制定
根据加氢技术的特点和可能发 生的事故类型，制定相应的应
急预案。
应急设施配备
根据应急预案需要，配备相应的 应急设施，如消防器材、急救箱 等。
应急演练
定期进行应急演练，提高员工应对 突发事件的能力和水平。
THANK YOU.
工业应用规模的扩大
03
随着加氢技术的不断发展和完善，其工业应用规模将不断扩大
，成为石油工业中不可或缺的技术之一。
02
汽油加氢技术
汽油加氢技术的定义和原理
定义
汽油加氢技术是指在炼油过程中，将汽油通过加氢反应器，使用氢气作为催 化剂，使汽油中的杂质和有害物质与氢气反应，进而转化为对人体和环境无 害的物质。
原理
汽油加氢技术的原理是利用氢气的还原性，将其通过催化剂在高温高压下与 汽油中的杂质和有害物质反应，转化为对人体和环境无害的物质。
汽油加氢技术的工艺流程
原料预处理
将汽油原料进行过滤、脱水和脱盐等预处理，去除其中的杂质和 有害物质。
加氢反应
将预处理后的汽油加入加氢反应器中，通入氢气，并加入催化剂 ，使汽油中的杂质和有害物质与氢气反应。
产品分馏
反应后的汽油通过分馏塔分离成不同沸点的组分，得到清洁的汽 油产品。
加氢技术在润滑油领域用于生产高粘度指数润 滑油基础油，提高润滑油的性能和品质。
加氢技术的发展趋势
高效催化剂和反应器的研究与开发
01
加氢技术的发展趋势是研究和开发高效催化剂和反应器，提高
加氢效率和降低能源消耗。
清洁燃料的生产
02
加氢技术的研究和开发重点是生产清洁燃料，如氢燃料电池、
生物燃料等，以满足环保和可持续发展的需求。
汽油加氢技术的应急预案
应急预案制定
根据加氢技术的特点和可能发 生的事故类型，制定相应的应
急预案。
应急设施配备
根据应急预案需要，配备相应的 应急设施，如消防器材、急救箱 等。
应急演练
定期进行应急演练，提高员工应对 突发事件的能力和水平。
THANK YOU.
工业应用规模的扩大
03
随着加氢技术的不断发展和完善，其工业应用规模将不断扩大
，成为石油工业中不可或缺的技术之一。
02
汽油加氢技术
汽油加氢技术的定义和原理
定义
汽油加氢技术是指在炼油过程中，将汽油通过加氢反应器，使用氢气作为催 化剂，使汽油中的杂质和有害物质与氢气反应，进而转化为对人体和环境无 害的物质。
原理
汽油加氢技术的原理是利用氢气的还原性，将其通过催化剂在高温高压下与 汽油中的杂质和有害物质反应，转化为对人体和环境无害的物质。
汽油加氢技术的工艺流程
原料预处理
将汽油原料进行过滤、脱水和脱盐等预处理，去除其中的杂质和 有害物质。
加氢反应
将预处理后的汽油加入加氢反应器中，通入氢气，并加入催化剂 ，使汽油中的杂质和有害物质与氢气反应。
产品分馏
反应后的汽油通过分馏塔分离成不同沸点的组分，得到清洁的汽 油产品。
发电机氢油水系统课件资料
发电机密封油系统工作流程
在正常运行方式下，汽机来的轴承润滑油进入 密封油真空箱，经主密封油泵升压后由差压调 节阀调节至合适的压力，经滤网过滤后进入发 电机的密封瓦，其中空气侧的回油进入空气析 出箱。由于采用汽轮机润滑油这一高压油源， 空气析出箱内的油无法流入真空箱，而只能流 入汽机润滑油套装管路，回到主油箱，开始下 一个循环。密封瓦进油温度为25～50℃，密封 瓦出油温度≤70℃，密封油压大于机内氢压： 0.056±0.02MPa。
发电机密封油系统
发电机密封油系统概述
发电机转子和定子铁芯用氢气冷却， 为防止运行中氢气沿转子轴向外漏， 引起火灾或爆炸，机组配置了密封 油系统，向转轴与端盖交接处的密 封瓦循环供应高于氢压的密封油。 本机组的密封油路只有一路为单流 环式，分别进入汽轮机侧和励磁机 侧的密封瓦，经中间油孔沿轴向间 隙流向空气侧和氢气侧，形成了油 膜起到了密封润滑作用。然后分两 路（氢侧、空气侧）回油。
密封油系统主要设备
空气析出箱 发电机空侧密封油和两端盖轴承润滑油混合后排至空气 析出箱内，油中气体在此分离后经过管路排往厂外大气， 润滑油经过汽轮机轴承回油套装母管流回汽机主油箱。 空气析出箱安装位置低于氢侧回油扩大槽以确保回油通 畅。 密封油控制装置 密封油控制装置中的主要设备有2台100%容量的交流密 封油泵、1台100%容量的直流事故油泵 、1台100%容量的 再循环油泵 、真空装置、一只差压阀、两只滤油器、仪 表箱和就地仪表及管路阀门。
密封油系统运行方式
密封油系统具有四种运行方式，能保证各种工况下对 机内氢气的密封。 1)正常运行时，一台主交流密封油泵运行，油源来自 主机润滑油。 2)当两台主密封油泵均故障或交流电源失去时， 密封油经直流事故油泵打至密封瓦。 3)当交直流密封油泵均故障时，应紧急停机并排氢到 0.02～0.05MPa，直至主机润滑油压能够对氢气进行 密封。 4)当主机润滑油系统停运时， 密封油系统可独立循环 运行。此时应注意保持密封油真空箱高真空，以利于 充分回油。
《洁净的燃料―氢气》燃料PPT课件鉴赏
移走可燃物，使木船的温度没有达到着火点
（2）起火后曹军的部分船只逃脱，这些船没有被烧的 原因 提供热量，使温度达到木船的着火点
（3）孔明“借”来的东风不仅使火势吹向曹营，还为 燃烧提供了 充足的氧气 ，使火势烧的更旺。
谢谢观赏
氢气的制法
（2）工业制法之一： 电解水法：2H2O 通=电 2H2 + O2
四.氢气的用途
1.燃料 2.冶炼金属 3.焊接或切割 4.充填探空气球 5.化工原料
交流与合作3
1.氢气作为能源有哪些优点？ 2.氢能源现在没有普遍使用的原因有哪些？
课堂练习与巩固
1.下列关于氢气的物理性质的描述，不正确的是( ) A.通常状况下，氢气是无色无味的气体 B.相同条件下，氢气是密度最小的气体 C.液态氢是淡蓝色液体 D.氢气极难溶于水
反应： 2H2 + O2 点燃 2H2O 现象：产生淡蓝色火焰，烧杯内壁有水雾， 放出大量热
交流与合作1 1.氢气具有可燃性，则推理氢气可用作什么用途？ 2.如果某可燃物含有氢元素，则燃烧产物一定有什么物质？ 3.如何验证物质燃烧产生了水？
12月4日晚，安徽省六安市蓝孔雀酒店，一群年轻人在酒店过完生 日后，将近200个装饰用的氢气球从电梯带走，在电梯内，有人闹 着玩用打火机烧气球，氢气球在电梯内爆炸，8人面部不同程度受 伤，电梯也因此发生故障，卡在1、2楼中间。静电、火源等都极 易引起氢气球爆炸，国家也早已明令禁止氢气用于气球充气。
反应： CuO + H2
Cu + H2O
现象：固体由黑变红，试管末
端出现水珠。
交流与合作2
氢气还原氧化铜的实验
1.试管口为什么要略向下倾斜？ 2.导管为什么要伸入试管底？ 3.实验要求“氢气早出晚归，酒精灯迟到早退”，如何理解？
（2）起火后曹军的部分船只逃脱，这些船没有被烧的 原因 提供热量，使温度达到木船的着火点
（3）孔明“借”来的东风不仅使火势吹向曹营，还为 燃烧提供了 充足的氧气 ，使火势烧的更旺。
谢谢观赏
氢气的制法
（2）工业制法之一： 电解水法：2H2O 通=电 2H2 + O2
四.氢气的用途
1.燃料 2.冶炼金属 3.焊接或切割 4.充填探空气球 5.化工原料
交流与合作3
1.氢气作为能源有哪些优点？ 2.氢能源现在没有普遍使用的原因有哪些？
课堂练习与巩固
1.下列关于氢气的物理性质的描述，不正确的是( ) A.通常状况下，氢气是无色无味的气体 B.相同条件下，氢气是密度最小的气体 C.液态氢是淡蓝色液体 D.氢气极难溶于水
反应： 2H2 + O2 点燃 2H2O 现象：产生淡蓝色火焰，烧杯内壁有水雾， 放出大量热
交流与合作1 1.氢气具有可燃性，则推理氢气可用作什么用途？ 2.如果某可燃物含有氢元素，则燃烧产物一定有什么物质？ 3.如何验证物质燃烧产生了水？
12月4日晚，安徽省六安市蓝孔雀酒店，一群年轻人在酒店过完生 日后，将近200个装饰用的氢气球从电梯带走，在电梯内，有人闹 着玩用打火机烧气球，氢气球在电梯内爆炸，8人面部不同程度受 伤，电梯也因此发生故障，卡在1、2楼中间。静电、火源等都极 易引起氢气球爆炸，国家也早已明令禁止氢气用于气球充气。
反应： CuO + H2
Cu + H2O
现象：固体由黑变红，试管末
端出现水珠。
交流与合作2
氢气还原氧化铜的实验
1.试管口为什么要略向下倾斜？ 2.导管为什么要伸入试管底？ 3.实验要求“氢气早出晚归，酒精灯迟到早退”，如何理解？
氢燃料电池 ppt课件
26
如何实现氢经济
从氢能制备的角度
利用碳氢燃料规模制备可望成为突破点，采用先进气化技术为核心的混合循环 多联产系统将对传统的能源产业产生革命性的影响
随着可再生能源制备技术的逐步成熟，以此为基础的氢能与化石燃料制备的氢 能具有成本竞争力
氢能分配的角度
高效的储存和输送技术将促成供能基础设施的成本不断下降，形成管网、罐车、 铁路等多重分配体系
22
氢气储存
传统储氢方法
利用高压钢瓶（氢气瓶）来储存氢气，但钢瓶储存氢气 的容积小
储存液态氢，但液体储存箱非常庞大，需要极好的绝热 装置来隔热
新型储氢方法
高 压 液 化 氢 气 槽 (High-pressure and liquefied hydrogen tank)
金属氢化物(Metal hydride)
所有气体中，氢气的导热性最好，比大多数气体的导热系数高出 10倍，因此在能源工业中氢是极好的传热载体
氢是自然界存在最普遍的元素，据估计它构成了宇宙质量的75％， 除空气中含有氢气外，它主要以化合物的形态贮存于水中，而水是 地球上最广泛的物质。据推算，如把海水中的氢全部提取出来，它 所产生的总热量比地球上所有化石燃料放出的热量还大9000倍
6
氢的特点
氢能利用形式多
既可以通过燃烧产生热能 ➢ 发电 ➢ 做功
作为能源材料用于燃料电池 转换成固态氢用作结构材料
用氢代替煤和石油，不需对现有的技术装备作重大的改造，现在 的内燃机稍加改装即可使用
氢可以以气态、液态或固态的金属氢化物出现，能适应贮运及各 种应用环境的不同要求
7
氢能有待解决的关键问题
“含能体能源” ➢ 柴油、汽油
生产它们几乎完全依靠化石燃料 随着化石燃料耗量的日益增加，其储量日益减少，终有一天这些
如何实现氢经济
从氢能制备的角度
利用碳氢燃料规模制备可望成为突破点，采用先进气化技术为核心的混合循环 多联产系统将对传统的能源产业产生革命性的影响
随着可再生能源制备技术的逐步成熟，以此为基础的氢能与化石燃料制备的氢 能具有成本竞争力
氢能分配的角度
高效的储存和输送技术将促成供能基础设施的成本不断下降，形成管网、罐车、 铁路等多重分配体系
22
氢气储存
传统储氢方法
利用高压钢瓶（氢气瓶）来储存氢气，但钢瓶储存氢气 的容积小
储存液态氢，但液体储存箱非常庞大，需要极好的绝热 装置来隔热
新型储氢方法
高 压 液 化 氢 气 槽 (High-pressure and liquefied hydrogen tank)
金属氢化物(Metal hydride)
所有气体中，氢气的导热性最好，比大多数气体的导热系数高出 10倍，因此在能源工业中氢是极好的传热载体
氢是自然界存在最普遍的元素，据估计它构成了宇宙质量的75％， 除空气中含有氢气外，它主要以化合物的形态贮存于水中，而水是 地球上最广泛的物质。据推算，如把海水中的氢全部提取出来，它 所产生的总热量比地球上所有化石燃料放出的热量还大9000倍
6
氢的特点
氢能利用形式多
既可以通过燃烧产生热能 ➢ 发电 ➢ 做功
作为能源材料用于燃料电池 转换成固态氢用作结构材料
用氢代替煤和石油，不需对现有的技术装备作重大的改造，现在 的内燃机稍加改装即可使用
氢可以以气态、液态或固态的金属氢化物出现，能适应贮运及各 种应用环境的不同要求
7
氢能有待解决的关键问题
“含能体能源” ➢ 柴油、汽油
生产它们几乎完全依靠化石燃料 随着化石燃料耗量的日益增加，其储量日益减少，终有一天这些
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配有紧急阀门
密封油系统
密封油过滤器特点
STGC
自洁式过滤器 使用方便，寿命长
清洁时不影响运行
过滤精度高
不锈钢滤芯
配有压差开关
密封油系统
STGC
自洁刮片式过滤器
密封油系统
发电机回油排油烟机
STGC
组装式设计
多级过滤除油雾
排油烟机（卧式）
采用防爆电动机 就地真空度指示 可供卧式和立式 z二机型
密封油系统图
密封油系统
密封油系统主要特点
STGC
引进美国西屋公司独创的双流双环密封结构 紧凑设计，占地面积小 省却真空处理系统，减少氢气消耗量 设氢侧油路取代真空系统，提高可靠性 多路备用油源，可靠性高
双重油过滤器和冷油器
完善的监测报警系统
密封油系统
双流双环密封瓦特点
空侧瓦 氢侧瓦
无易损件，寿命长 阀体和活塞采用温 z度系统小的合金
氢侧油信 号接口
活塞 活塞弹簧
空侧油信 号接口
跟踪迅速，控制精 z度高
向上旋进调 整螺钉可增 大氢侧油压
密封油系统
氢侧回油控制箱外形及剖面图
STGC
引进美国西屋公 z司技术
采用浮球阀补排 z油，压力脉动小
到氢侧泵 排油 补油
采用磁力翻板液 z位计，安全可靠
可配加热装置
定子线圈冷却水系统
定子冷却水供水装置过滤器
STGC
按西屋公司技术设计、 z制造
熔喷式滤芯，无纤维脱z落现
象
过滤精度高
滤芯更换方便
配有排气、排水及压差z信号 接口
定子线圈冷却水系统
定子冷却水供水装置冷却器
STGC
高效管式冷却器 上海市重点科研产品 冷却管内、外表面为螺 z旋型
z减少事故损失
灵敏度：12cm2 声光报警、自动打印、自动取样、
z故障跟踪和储存功能
自我故障判别
调试简单、维护方便、安全可靠
氢系统
气体湿度仪
STGC
进口先进气体湿度仪 防爆湿度传感器 多种量程显示（露点、相对
z湿度、绝对湿度、混合比…)
就地显示和远传功能
可选用采样板( 包括去油雾
STGC
采用不锈钢材料
按化工泵要求生产 机械式密封 拆泵时泵体不需移动、 z方便维修
定子线圈冷却水系统
定子冷却水供水装置水箱
按压力容器设计、制造 进口SOR电容式三液位 开关
STGC
（H，L，LL），液位整定方便
水箱出口配有过滤网 采用磁力翻板液位计，安全 可靠配置长液位计
●反冲洗的原理和功能 ●反冲洗时发电机的工况 ●如何进行反冲洗 ●反冲洗的频次 ●判断几种需要进行反冲洗的情况 ●坚持长期定时的反冲洗有效机制，确保发电机安 全运行
进水
STGC
↑ B ←
回 水
A →
进水
B
↓回水
A
上海汽轮发电机有限公司 水系统内部水路冲洗
STGC
上海汽轮发电机有限公司 水系统外部管道现场冲洗
水箱
STGC
请多提宝贵意见
Creation Beyond Imagination
Shanghai Electric
氢系统
吸附式氢气干燥器（一）
STGC
双塔独立互为备用自循环运行，
即一塔除湿、另一塔再生
设有自动和手动切换两种功能
选用进口PLC、换向阀、风机、
吸附剂，工况液晶模拟显示
最大处理氢气量为100 Nm3/h
具有自我诊断系统
氢系统
吸附式氢气干燥器（二）
STGC
双塔独立互为备用自循环运行，
即一塔除湿、另一塔再生
法兰的密封衬垫采用进口非石棉材料
根据工程需要可增设密封油加热装置
密封油系统
空侧密封油工作、备用示意图（一）
1 1 5 7
1 密封瓦 2 主压差阀 3 主AC泵 4 备用DC泵 5 空侧回油箱 6 备用压差阀
STGC
6 8 2 3
4
9 10
7 备用AC泵
8 汽机主油泵 9 AC润滑油泵 10 DC润滑油泵
氢系统
氢气纯度仪与发电机组工作流程图（排大气）
STGC
氢系统
冷凝式氢气干燥器
STGC
二部科研鉴定产品 二台设有自动和手动切换两种功z能
二台独立互为备用或一去湿一化z霜
自循环运行
最大处理氢气量为100 Nm3/h
处理后氢气露点为-15 ~ -5℃
兼有除去氢气中油雾作用
使用、维护方便
STGC
Creation CreationBeyond BeyondImagination Imagination
Shanghai ShanghaiElectric Electric
上海汽轮发电机有限公司
STGC
600MW 级汽轮发电机
氢油水系统介绍
氢油水系统概述
引进Siemens-Westinghouse氢油水系统技术
设有自动和手动切换两种功能
选用进口PLC，工况液晶显示
体外大容量风机，最大处理氢
气量为100 Nm3/h
具有自我诊断系统
氢系统
浮子式油水探测器 （漏液报警器）
STGC
防爆设计，DPDT开关
全不锈钢材料
设有液面视察窗
专有浮球耐压技术
氢系统
发电机绝缘过热监测装置
STGC
用于早期发现发电机内“热点”，
美国UL权威认证
密封性好，开关方便 具有自洁作用 承插焊接式 寿命长
氢系统
气体控制站
STGC
集装设计 安装方便 占地面积小 图示式标牌，各阀门位 z置要求一目了然 按用户要求设计、配置
气体控制站（典型图）
氢系统
热导式气体纯度分析仪
STGC
三范围气体分析 采用进口传感和分析仪 组装式气体采样装置 就地纯度显示、报警 配有流量计、去油雾器 另可安装压力变送器和就地 z压力显示、报警
管束
无折流板，不易结垢
管束
一次侧和二次侧均配有
z排气、排污、仪表接口
水流
定子线圈冷却水系统 定子冷却水离子交换器
STGC
按引进西屋公司资料研制
旁路、混床式
最大流量可达10%的定子额z定流
量
不锈钢水帽（过滤网）
净化后的水导电率可达
z0.1~0.4μS/cm
配套电导率仪
上海汽轮发电机有限公司 线圈的反冲洗
进油
切换，可靠性高
阀杆采用波纹管密z
封，零泄漏
密封油 主差压阀
跟踪迅速，控制精z
进油
旁路油
度高
密封油系统
氢压 承压式波纹管
STGC
空侧油压
密封式波纹管 压力调节杆 弹簧 密封式波纹管
进油
出油
（主）压差调节阀结构
密封油系统
平衡阀特点
STGC
活塞式设计，灵敏 z度高
去密封瓦
来自氢侧 密封油
阀芯
一个探头对应一个二次仪表，自由扩 z展测点数量 探头室的隔离膜可有效隔离油、水 输出一对4~20mA模似量和DPDT触点信 z号
漏氢检测装置及探头
氢系统
漏氢检测（三）
STGC
采用嗅敏元件探测漏氢 八点式防爆传感器 就地LCD显示、报警 每个传感器输出一对4~20mA模 z似量
STGC
西屋公司独创 减少径向流量 加工方便 自适应轴的绕度，减 z少对轴振的影响
空侧油 空侧浮动油 转子 密封瓦支座 氢侧油
密封油系统
双流双环密封瓦结构与密封原理
空侧密封油进油 密封瓦浮动油 空侧油供油 氢侧密封油进油 密封瓦支座
STGC
双流双环密封瓦 发电机主轴承
迷宫式密封环
发电机转轴中心线
空侧密封油排油 （与轴承回油混合）
氢侧密封油排油
密封油系统
密封油装置对比
STGC
密封油供油装置典型图
西屋公司原密封油供油装置
密封油系统
密封油装置主要改进
STGC
在吸收原美国西屋公司结构设计的基础上适当放
z大底座，增设走道，方便操作、检修
增设油过滤器、油冷却器、氢侧备用油泵
增设油过滤器和氢侧油泵压差开关
STGC
总结300MW氢油水系统设计、运行经验进行优化改 进
提高控制、监测的自动化水平和可靠性
西门子西屋公司600MW发电机具有成熟的运行经验。
使用该技术的近100多台水氢氢300MW发电机没有
因氢油水系统故障引起强迫停机
氢系统
氢系统主要功能
安全充、排、置换机内气体
STGC
在线监测机内气体纯度、压力、湿度等各参数
STGC
上海汽轮发电机有限公司 水质对铜线的腐蚀问题
STGC
腐 蚀 率
10-30ppm
含氧量ppm
上海汽轮发电机有限公司
冷却水PH值和电导率的控制
STGC
定子线圈冷却水系统
排空
