高考物理名校模拟试题分项解析热点专题验证平行四边形定则实验.doc
2021年高考物理最新模拟题精练专题1.8 验证平行四边形定则(能力篇)(原卷版)

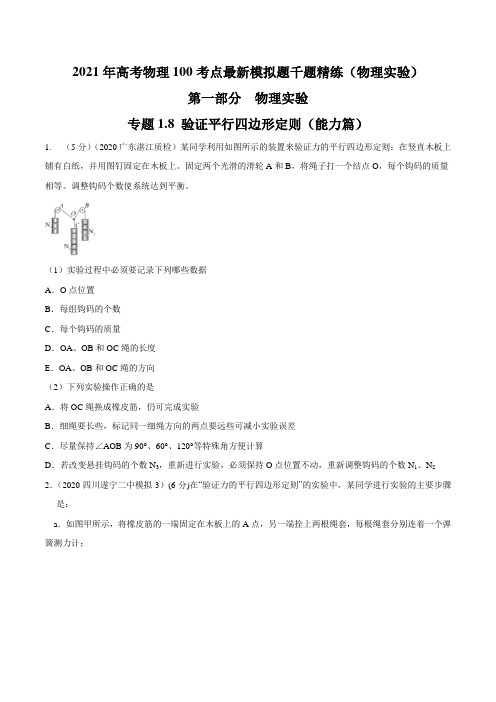

2021年高考物理100考点最新模拟题千题精练（物理实验）第一部分物理实验专题1.8 验证平行四边形定则（能力篇）1. （5分）（2020广东湛江质检）某同学利用如图所示的装置来验证力的平行四边形定则：在竖直木板上铺有白纸，并用图钉固定在木板上。
固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的质量相等。
调整钩码个数使系统达到平衡。
（1）实验过程中必须要记录下列哪些数据______A．O点位置B．每组钩码的个数C．每个钩码的质量D．OA、OB和OC绳的长度E．OA、OB和OC绳的方向（2）下列实验操作正确的是______A．将OC绳换成橡皮筋，仍可完成实验B．细绳要长些，标记同一细绳方向的两点要远些可减小实验误差C．尽量保持∠AOB为90°、60°、120°等特殊角方便计算D．若改变悬挂钩码的个数N3，重新进行实验，必须保持O点位置不动，重新调整钩码的个数N1、N2 2．（2020四川遂宁二中模拟3）(6分)在“验证力的平行四边形定则”的实验中，某同学进行实验的主要步骤是：a．如图甲所示，将橡皮筋的一端固定在木板上的A点，另一端拴上两根绳套，每根绳套分别连着一个弹簧测力计；b．沿着两个方向拉弹簧测力计，将橡皮筋的活动端拉到某一位置，将此位置标记为O点，读取此时弹簧测力计的示数，分别记录两个拉力F1、F2的大小。
用笔在两绳的拉力方向上分别标记a、b两点，并分别将其与O点连接，表示两力的方向；c．再用一个弹簧测力计将橡皮筋的活动端仍拉至O点，记录其拉力F的大小并用上述方法记录其方向；（1）本实验用到的物理方法是_____________________；（2）图乙是在白纸上根据实验数据作出的力的图示，其中是F1和F2合力的理论值（填写F 或'F）；（3）实验中的一次测量如图丙所示，两个测力计M、N的拉力方向互相垂直，即α+β＝90°．若保持测力计M的读数不变，当角α由图中所示的值逐渐减小时，要使橡皮筋的活动端仍在O点，可采用的办法是；A．增大N的读数，增大β角B．减小N的读数，增大β角C．减小N的读数，减小β角D．增大N的读数，减小β角3.(5分)在“验证力的平行四边形定则”实验中．(1)某次实验中两弹簧测力计的读数分别为F1＝1.92 N，F2＝3.84 N，如图甲所示，F1和F2的合力大小F合＝________N(保留三位有效数字)．现保持F2方向不变，减小F1和F2的夹角，为了使橡皮条的结点拉到同样的位置O点，下列说法正确的是________．A．F1一定减小B．F1一定增大C．F2一定减小D．F2一定增大(2)某同学想知道弹簧测力计中弹簧的劲度系数，于是，他将刻度尺与弹簧测力计平行放置，如图乙所示，他根据图中信息得出了弹簧的劲度系数k＝________N/m(保留两位有效数字)．乙4.（5分）(2019郑州三模)小明同学做“验证力的平行四边形定则”的实验情况如图甲所示。
物理一轮复习 专题09 验证力的平行四边形定则(测)(含解析)

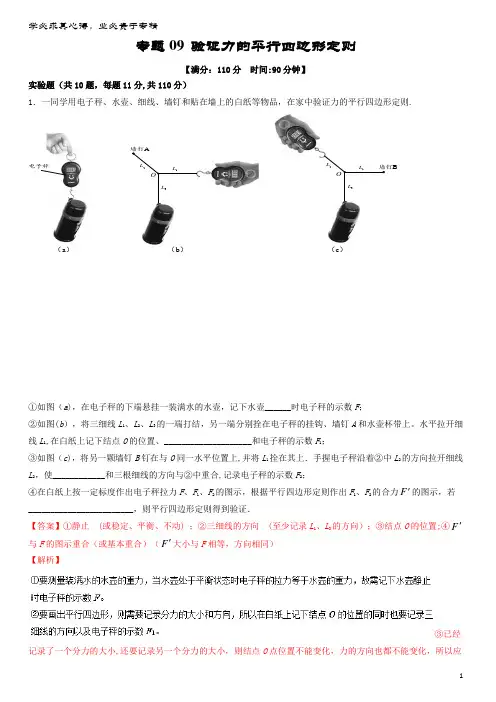

专题09 验证力的平行四边形定则【满分：110分 时间:90分钟】实验题（共10题，每题11分,共110分）1．一同学用电子秤、水壶、细线、墙钉和贴在墙上的白纸等物品，在家中验证力的平行四边形定则.①如图（a )，在电子秤的下端悬挂一装满水的水壶，记下水壶______时电子秤的示数F ；②如图(b ），将三细线L 1、L 2、L 3的一端打结，另一端分别拴在电子秤的挂钩、墙钉A 和水壶杯带上。
水平拉开细线L 1,在白纸上记下结点O 的位置、____________________和电子秤的示数F 1；③如图（c )，将另一颗墙钉B 钉在与O 同一水平位置上,并将L 1拴在其上．手握电子秤沿着②中L 2的方向拉开细线L 2，使____________和三根细线的方向与②中重合,记录电子秤的示数F 2；④在白纸上按一定标度作出电子秤拉力F 、F 1、F 2的图示，根据平行四边形定则作出F 1、F 2的合力F '的图示，若________________________，则平行四边形定则得到验证．【答案】①静止 (或稳定、平衡、不动) ；②三细线的方向 (至少记录L 1、L 3的方向）；③结点O 的位置;④F '与F 的图示重合（或基本重合）（F '大小与F 相等，方向相同） 【解析】③已经记录了一个分力的大小,还要记录另一个分力的大小，则结点O 点位置不能变化，力的方向也都不能变化，所以应c （）墙钉1L 2L 3L Ob （）墙钉1L 2L 3L Oa （）电子秤AB使结点O的位置和三根细线的方向与（2)中重合，记录电子秤的示数F2。
④根据平行四边形定则作出F1、F2的合力F'的图示，若F和F'在误差允许范围内重合,则验证了平行四边形定则.2．“验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮筋的图钉,O为橡皮筋与细绳的结点,OB 和OC为细绳。
实验03 验证力的平行四边形定则(解析版)
实验三验证力的平行四边形定则【实验要求】一、实验目的1．验证互成角度的两个共点力合成时的平行四边形定则．2．培养应用作图法处理实验数据和得出结论的能力．二、实验原理互成角度的两个力F1、F2与另外一个力F′产生相同的效果，看F1、F2用平行四边形定则求出的合力F与F′在实验误差允许范围内是否相等．三、实验器材木板、白纸、图钉若干、橡皮条、细绳、弹簧测力计两个、三角板、刻度尺．四、实验步骤1．用图钉把白纸钉在水平桌面上的方木板上．2．用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套．3．用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条与绳的结点伸长到某一位置O，如图所示，记录两弹簧测力计的读数，用铅笔描下O点的位置及此时两细绳的方向．4．只用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置O，记下弹簧测力计的读数和细绳套的方向．5．改变两弹簧测力计拉力的大小和方向，再重做两次实验．【方法规律】一、数据处理1．用铅笔和刻度尺从结点O沿两条细绳方向画直线，按选定的标度作出这两只弹簧测力计的拉力F1和F2的图示，并以F1和F2为邻边用刻度尺作平行四边形，过O点画平行四边形的对角线，此对角线即为合力F的图示．2．用刻度尺从O点按同样的标度沿记录的方向作出实验步骤4中弹簧测力计的拉力F′的图示．3．比较F与F′是否完全重合或几乎完全重合，从而验证平行四边形定则．二、注意事项1．同一实验中的两只弹簧测力计的选取方法是：将两只弹簧测力计调零后互钩对拉，读数相同．2．在同一次实验中，使橡皮条拉长时，结点O位置一定要相同．3．用两只弹簧测力计钩住绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在60°～100°之间为宜．4．实验时弹簧测力计应与木板平行，读数时眼睛要正视弹簧测力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下，拉力的数值尽量大些．5．细绳套应适当长一些，便于确定力的方向．不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，去掉细绳套后，再将所标点与O点连接，即可确定力的方向．6．在同一次实验中，画力的图示所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些．三、误差分析1．弹簧测力计本身的误差．2．读数误差和作图误差．3．两分力F1、F2间的夹角θ越大，用平行四边形定则作图得出的合力F的误差ΔF也越大．【考点剖析】考点一实验操作及实验原理例1、某同学做“验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．(1)如果没有操作失误，图乙中的F与F′两力中，方向一定沿AO方向的是________．(2)本实验采用的科学方法是________．A．理想实验法B．等效替代法C．控制变量法D．建立物理模型法(3)实验时，主要的步骤是：A．在桌上放一块方木板，在方木板上铺一张白纸，用图钉把白纸钉在方木板上；B．用图钉把橡皮条的一端固定在板上的A点，在橡皮条的另一端拴上两条细绳，细绳的另一端系着绳套；C．用两个弹簧测力计分别钩住绳套，互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O.记录下O点的位置，读出两个弹簧测力计的示数；D．按选好的标度，用铅笔和刻度尺作出两只弹簧测力计的拉力F1和F2的图示，并用平行四边形定则求出合力F；E．只用一只弹簧测力计，通过细绳套拉橡皮条使其伸长，读出弹簧测力计的示数，记下细绳的方向，按同一标度作出F′的图示；F．比较F′和F的大小和方向，看它们是否相同，得出结论．上述步骤中：①有重要遗漏的步骤的序号是________和________；②遗漏的内容分别是________________________________________________________________________和________________________________________________________________________．【解析】(1)由一个弹簧测力计拉橡皮条至O点的拉力一定沿AO方向；而根据平行四边形定则作出的合力，由于误差的存在，不一定沿AO方向，故一定沿AO方向的是F′.(2)一个力的作用效果与两个力的作用效果相同，它们的作用效果可以等效替代，故B正确．(3)①根据“验证力的平行四边形定则”实验的操作规程可知，有重要遗漏的步骤的序号是C、E.②在C中未记下两条细绳的方向，E中未说明是否把橡皮条的结点拉到同一位置O.【答案】(1)F′(2)B(3)①C E②C中应加上“记下两条细绳的方向”E中应说明“把橡皮条的结点拉到同一位置O”考点二数据处理及误差分析例2、小明通过实验验证力的平行四边形定则．甲(1)实验记录纸如图甲所示，O点为橡皮筋被拉伸后伸长到的位置，两弹簧测力计共同作用时，拉力F1和F2的方向分别过P1和P2点；一个弹簧测力计拉橡皮筋时，拉力F3的方向过P3点. 三个力的大小分别为：F1＝3.30 N、F2＝3.85 N和F3＝4.25 N. 请根据图中给出的标度作图求出F1和F2的合力．(2)仔细分析实验，小明怀疑实验中的橡皮筋被多次拉伸后弹性发生了变化，影响实验结果．他用弹簧测力计先后两次将橡皮筋拉伸到相同长度，发现读数不相同，于是进一步探究了拉伸过程对橡皮筋弹性的影响．实验装置如图乙所示，将一张白纸固定在竖直放置的木板上，橡皮筋的上端固定于O点，下端N挂一重物. 用与白纸平行的水平力缓慢地移动N，在白纸上记录下N的轨迹. 重复上述过程，再次记录下N的轨迹．两次实验记录的轨迹如图丙所示. 过O点作一条直线与轨迹交于a、b两点，则实验中橡皮筋分别被拉伸到a和b时所受拉力F a、F b的大小关系为________.(3)根据(2)中的实验，可以得出的实验结果有哪些________(填写选项前的字母)．A．橡皮筋的长度与受到的拉力成正比B．两次受到的拉力相同时，橡皮筋第2 次的长度较长C．两次被拉伸到相同长度时，橡皮筋第2 次受到的拉力较大D．两次受到的拉力相同时，拉力越大，橡皮筋两次的长度之差越大(4)根据小明的上述实验探究，请对验证力的平行四边形定则实验提出两点注意事项．【解析】(2)以重物为研究对象，进行受力分析．重物受到重力、水平向右的拉力和橡皮筋的拉力，重物处于静止状态的合力为零，因橡皮筋的拉力方向相同，故橡皮筋的拉力相等．(3)橡皮筋的形变量和所受到的力有关，选项A错误；从图上看，第二次运动轨迹远离O点，橡皮筋第2次的形变量大，B正确；两次拉伸到相同长度，第二次对应的力小，选项C错误；拉力越大，由题图丙可得橡皮筋两次的长度差越大，故选项D正确．(4)注意选取橡皮筋的技巧：一要新；二要弹性好；三不要超过弹性限度．故拉力不应该太大；橡皮筋不能太长；选用弹性较好的橡皮筋．【答案】(1)如图(F合＝4.6～4.9 N都算对)(2)F a＝F b(3)BD(4)橡皮筋拉伸不宜过长；选用新橡皮筋(或：拉力不宜过大；选用弹性好的橡皮筋；换用弹性好的弹簧)例3、某同学用如图所示的实验装置来验证“力的平行四边形定则”．弹簧测力计A挂于固定点P，下端用细线挂一重物M.弹簧测力计B的一端用细线系于O点，手持另一端向左拉，使结点O 静止在某位置．分别读出弹簧测力计A和B的示数，并在贴于竖直木板的白纸上记录O点的位置和拉线的方向．(1)本实验用的弹簧测力计示数的单位为N，图中A的示数为________N.(2)下列不必要．．．的实验要求是________．A．应测量重物M所受的重力B．弹簧测力计应在使用前校零C．拉线方向应与木板平面平行D．改变拉力，进行多次实验，每次都要使O点静止在同一位置(3)某次实验中，该同学发现弹簧测力计A的指针稍稍超出量程，请您提出两个解决办法．【解析】(1)弹簧测力计的最小刻度为0.2 N，所以A的读数为3.6 N.(2)根据三力平衡的特点可知，弹簧测力计A、B的拉力的合力与重物M的重力等值反向，故A 项是必要的．弹簧测力计的零点误差影响各拉力的测量值，所以使用前需校零，B项是必要的．只有拉线方向与木板平面平行，才能保证所研究的各力在同一平面内，C项也是必要的．实验中只需测出两拉力的大小和方向以及重物的重力即可验证平行四边形定则，而测力计A的拉力不同时O点的位置就不同，故没必要使O点静止在同一位置，答案为D.(3)弹簧测力计A的指针稍稍超出量程，说明拉弹簧测力计A的力大了，可行的解决方法有：①改变弹簧测力计B拉力的大小或方向；②减小重物M的质量(或将A更换成较大量程的弹簧测力计)．【答案】(1)3.6(2)D(3)见解析【点评】本实验利用了三力平衡的特点来验证力的平行四边形定则，实验时没有必要每次都使O点静止在同一位置，只要整个装置处于稳定状态即可，使操作更方便．【模拟演练】1．在做“验证力的平行四边形定则”的实验时，橡皮条的一端固定在木板上，用两只弹簧测力计把橡皮条的另一端拉到某一确定的O点，则下列说法中正确的是()A．同一次实验中，O点位置不允许变动B．实验中，只需记录弹簧测力计的读数和O点的位置C．实验中，把橡皮条的另一端拉到O点时，两只弹簧测力计之间的夹角必须取90°D．实验中，要始终将其中一只弹簧测力计沿某一方向拉到最大量程，然后调节另一只弹簧测力计拉力的大小和方向，把橡皮条另一端拉到O点【解析】选A.为保证等效，必须把橡皮条的某一端拉到同一点，故A正确；实验中还要记录拉力的方向，故B错误；两拉力的夹角可以是其他的合适角度，C错误；实验中不能超出弹簧测力计的最大量程，因此开始时弹簧测力计示数要小于最大量程，D错误．【答案】A2．某同学利用如图所示的装置验证力的平行四边形定则．图甲中GE是橡皮条，轻质小圆环挂在橡皮条的下端；图乙中用两个互成角度的拉力F1、F2将小圆环拉至O点；图丙中用一个拉力F 将小圆环仍拉至O点．下列说法正确的是()A．进行图乙中的操作时，拉力F1、F2的方向一定相互垂直B．在图乙、丙中，橡皮条必须沿竖直方向拉伸C．在图乙、丙中，必须将小圆环拉至相同的位置D．图乙操作完成后，可更换橡皮条，继续完成图丙所示的实验步骤【解析】选C.进行图乙中的操作时，只需两拉力F1、F2的大小、方向明确，不一定相互垂直，选项A错误；图乙、丙中的实验产生的效果相同，就是将小圆环拉至相同的位置，图乙操作完成后，若更换橡皮条，则不能验证力的平行四边形定则，选项C正确，B、D错误．【答案】C3．下面是关于“验证力的平行四边形定则”的实验．(1)如图为利用实验记录的结果作出的图，则图中的________是力F1和F2的合力理论值，________是力F1和F2的等效合力的实际测量值．(2)如果某同学实验中测出F1＞F2的同时，运用量角器测量出F1和F2的夹角为75°，然后做出如下的几个推断，其中正确的是________．A．将F1转动一定的角度，可以使合力F的方向不变B．将F2转动一定的角度，可以使合力F的方向不变C．保持F1的大小和方向不变，将F2逆时针转动30°，可以使合力F的大小和方向都不变D．只有保持F1和F2的大小不变，同时转动一定的角度，才可能使合力F的大小和方向都不变【解析】(1)等效合力在方向上没有误差，一定在AO方向上．(2)由平行四边形定则易知A、B正确，C、D错误．【答案】(1)F F′(2)AB4．根据要求，完成“验证力的平行四边形定则”实验．(1)如图甲所示，把白纸固定在木板上后，再把木板竖立在桌面上，用图钉把橡皮筋的一端固定在A点，另一端B连接两条轻绳，跨过定滑轮后各拴一细绳套，分别挂上3个钩码和4个钩码(每个钩码重1 N)，调整滑轮的位置，稳定后结点B位于O处，记下________和两条细绳的方向，取下滑轮及钩码．(2)如图乙所示，取某单位长度表示1 N，用力的图示作出两条细绳的拉力F1和F2；再用一个弹簧测力计把结点B也拉至O处，记下弹簧测力计的读数F′＝________N，取下弹簧测力计．(3)在图丙中作出F1和F2的合力F及拉力F′的图示．(4)对比F和F′的大小和方向，发现它们不是完全一致的，其可能的原因是________________________(填一个原因)．【解析】(1)本实验中应记录结点O的位置．(2)读数为5.0 N.(3)力的图示如图所示．(4)产生误差的原因有测量存在误差；作图没有画准；弹簧测力计自身重力的影响；滑轮与绳之间的摩擦力等．【答案】(1)O的位置(2)5.0(3)、(4)见解析5.如图所示，某实验小组同学利用DIS实验装置研究支架上力的分解．A、B为两个相同的双向力传感器，该型号传感器在受到拉力时读数为正，受到压力时读数为负．A连接质量不计的细绳，可沿固定的板做圆弧形移动．B固定不动，通过光滑铰链连接长0.3 m的杆．将细绳连接在杆右端O 点构成支架．保持杆在水平方向，按如下步骤操作：①测量绳子与水平杆的夹角∠AOB＝θ②对两个传感器进行调零③用另一根绳在O点悬挂一个钩码，记录两个传感器的读数④取下钩码，移动传感器A改变θ角重复上述实验步骤，得到表格.F1 1.0010.580… 1.002…F2－0.868－0.291…0.865…θ30°60°…150°…(1)根据表格，A12________kg(保留一位有效数字)．(2)本实验中多次对传感器进行调零，对此操作说明正确的是________．A．因为事先忘记调零B．何时调零对实验结果没有影响C．为了消除横杆自身重力对结果的影响D．可以完全消除实验的误差【解析】(1)A传感器中的力均为正值，故A传感器对应的是表中力F1，平衡时，mg＝F1sin θ，当θ＝30°时，F1＝1.001 N，可求得m＝0.05 kg.(2)在挂钩码之前，对传感器进行调零，目的是为了消除横杆自身重力对结果的影响，故C正确．【答案】(1)F10.05(2)C。
高中物理验证力的平行四边形定则实验
第一部分：概述1. 引出物理学中的力和平行四边形定则的概念在物理学中，力是一种能够改变物体运动状态或形状的物理量，它是导致物体加速度产生的原因。
平行四边形定则是力学中一个重要的定理，它描述了多个力共同作用在一个物体上时所产生的结果。
通过实验验证平行四边形定则，可以更深入地理解力的性质和作用。
2. 介绍本文要探讨的内容本文将介绍高中物理课程中一个常见的实验，即验证力的平行四边形定则。
我们将通过实验的具体步骤、原理和实验结果，全面展示该实验的重要性和意义。
第二部分：实验准备3. 实验仪器和材料准备- 弹簧测力计- 直线导轨- 滑块- 杂物组- 桌子、椅子等实验台面4. 实验原理- 力的平行四边形定则- 牛顿第二定律第三部分：实验步骤5. 实验操作步骤1）在实验台面上安装直线导轨，确保导轨平整稳固。
2）将滑块装在导轨上，并用弹簧测力计测量滑块所受重力，记录下测量值。
3）在滑块上方放置一重物，使其悬挂在滑块上，测量悬挂重物的重力大小，并记录下测量值。
4）移除悬挂重物，将其放置在滑块上方，使其与滑块构成一个夹角，并在弹簧测力计上分别测量平行于滑块的力和垂直于滑块的力的大小。
5）通过不同组合测量滑块所受的合力大小和方向，记录下各测量值。
第四部分：实验结果分析6. 数据处理和结果分析实验结果显示，当施加的力不平行时，合力的大小和方向会发生变化；而当施加的力平行时，合力的大小和方向仍可以通过平行四边形法则进行求解。
第五部分：实验结论7. 实验结论通过本次实验，我们验证了力的平行四边形定则，即当多个力共同作用于一个物体时，它们所产生的合力可以用平行四边形法则确定。
这一定律的验证进一步验证了牛顿第二定律，揭示了力的叠加定律的重要性和普遍性。
第六部分：总结8. 实验的意义和应用力的平行四边形定则是力学中的重要原理，它不仅有理论意义，而且在各种工程和科学研究中都有着广泛的应用。
通过本次实验，我们更深入地了解了力的性质和作用，并在实践中得到了验证和应用。
2020年高考物理100考点最新模拟题千题精练专题7.5验证平行四边形定则(基础篇)(含解析)

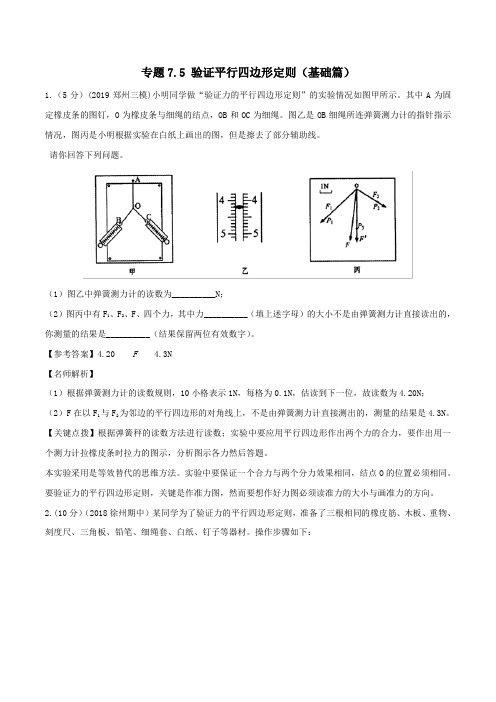

专题7.5 验证平行四边形定则（基础篇）1.（5分）(2019郑州三模)小明同学做“验证力的平行四边形定则”的实验情况如图甲所示。
其中A为固定橡皮条的图钉，O为橡皮条与细绳的结点，OB和OC为细绳。
图乙是OB细绳所连弹簧测力计的指针指示情况，图丙是小明根据实验在白纸上画出的图，但是擦去了部分辅助线。
请你回答下列问题。
（1）图乙中弹簧测力计的读数为__________N；（2）图丙中有F1、F2、F、四个力，其中力__________（填上述字母）的大小不是由弹簧测力计直接读出的，你测量的结果是__________（结果保留两位有效数字）。
【参考答案】4.20 F 4.3N【名师解析】（1）根据弹簧测力计的读数规则，10小格表示1N，每格为0.1N，估读到下一位，故读数为4.20N；（2）F在以F1与F2为邻边的平行四边形的对角线上，不是由弹簧测力计直接测出的，测量的结果是4.3N。
【关键点拨】根据弹簧秤的读数方法进行读数；实验中要应用平行四边形作出两个力的合力，要作出用一个测力计拉橡皮条时拉力的图示，分析图示各力然后答题。
本实验采用是等效替代的思维方法。
实验中要保证一个合力与两个分力效果相同，结点O的位置必须相同。
要验证力的平行四边形定则，关键是作准力图，然而要想作好力图必须读准力的大小与画准力的方向。
2.(10分）（2018徐州期中）某同学为了验证力的平行四边形定则，准备了三根相同的橡皮筋、木板、重物、刻度尺、三角板、铅笔、细绳套、白纸、钉子等器材。
操作步骤如下：a 、 把三根橡皮筋的一端系在一起，另一端分别系一个细绳套；b 、 将白纸固定在木板上，在木板上钉两个钉子，将任意两个橡皮筋上的绳套分别套在 两钉子上；c 、 立起木板，将重物挂在剩下的一个绳套上，如图甲所示；d 、 记录下三根橡皮筋的长度和橡皮筋结点的位置O 及每个细绳的方向；e 、 取下白纸，利用橡皮筋的伸长量作为拉力大小，画出受力图，验证力的平行四边形定则；f 、 换用不同的重物重复实验。
高考物理 高频实验模拟新题精选训练03 验证平行四边形定则

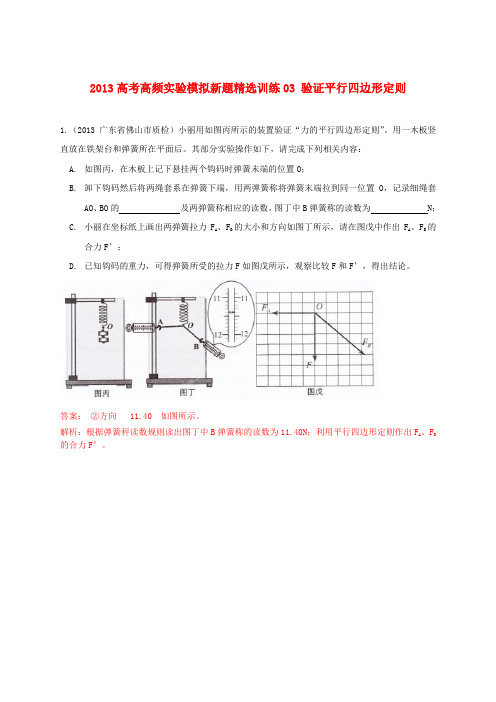

2013高考高频实验模拟新题精选训练03 验证平行四边形定则1.（2013广东省佛山市质检）小丽用如图丙所示的装置验证“力的平行四边形定则”。
用一木板竖直放在铁架台和弹簧所在平面后。
其部分实验操作如下，请完成下列相关内容：A.如图丙，在木板上记下悬挂两个钩码时弹簧末端的位置O；B.卸下钩码然后将两绳套系在弹簧下端，用两弹簧称将弹簧末端拉到同一位置O，记录细绳套AO、BO的及两弹簧称相应的读数。
图丁中B弹簧称的读数为 N；C.小丽在坐标纸上画出两弹簧拉力F A、F B的大小和方向如图丁所示，请在图戊中作出F A、F B的合力F’；D.已知钩码的重力，可得弹簧所受的拉力F如图戊所示，观察比较F和F’，得出结论。
答案：②方向 11.40 如图所示。
解析：根据弹簧秤读数规则读出图丁中B弹簧称的读数为11.40N；利用平行四边形定则作出F A、F B 的合力F’。
2（8分）（2013深圳市南山区期末）“探究合力与分力的关系”的实验如图甲所示，其中A为固定橡皮条的图钉，P为橡皮条与细绳的结点，用两把互成角度的弹簧秤把结点P拉到位置Ｏ．①从图甲可读得弹簧秤Ｂ的示数为Ｎ．②为了更准确得到合力与分力的关系，要采用作力的（填“图示”或“示意图”）来表示分力与合力．③图乙中与F1、F2效果相同的力是 (填“F”或“F′”)．④图乙中方向一定沿AO方向的力是 (填“F”或“F′”)．3.（2013云南玉溪一中质检）在“验证力的平行四边形定则”的实验中，PO为橡皮筋，OA、OB为带有绳套的两细绳。
①对下列操作和实验现象的叙述正确的是________A．两细绳的夹角要尽可能地大B．必须测出两细绳的长度，以便画出力的图示C．有可能两弹簧测力计的拉力都比橡皮筋的拉力大D．换用一根弹簧测力计后只需把橡皮筋拉伸到相同长度即可②在某次实验中，用两弹簧秤拉绳使橡皮筋的一端拉伸到O点，在保持O点位置不变的情况下，下列操作可能实现的有_______A．保持OA、OB两细线的方向不变，改变两弹簧秤拉力的大小B．保持OA的方向及A弹簧秤的示数不变，改变B弹簧秤的拉力大小及方向C．保持弹簧秤A的示数不变，使弹簧秤B的示数减小D．保持OB细线的方向不变，使弹簧秤A的示数减小4．（2013安徽省名校联考）在“验证力的平行四边形定则”的实验中，某小组利用如图所示的装置完成实验。
实验验证力的平行四边形定则
4．实验步骤
(1)用图钉把白纸钉在水平桌面的方木板上．
(2)用图钉把橡皮条的一端固定在A点，橡皮条的另 一端拴上两个细绳套．
(3)用两只弹簧秤分别钩住细绳套，
互成角度地拉橡皮条，使橡皮条伸
长到某一位置O，如图所示，记录
【答案】(1)BCD (2)A (3)甲
*1.用平木板、细绳套、橡皮条、测力计等做“验证 力的平行四边形定则”的实验，为了使实验能够顺 利进行，且尽量减小误差，你认为下列说法或做法 能够达到上述目的的是( AC )
A．用测力计拉细绳套时，拉力应沿弹簧的轴线， 且与水平木板平行
B．两细绳套必须等长
C．同一次实验两次拉细绳套须使结点到达同一位 置
钩码质量 m/102 g
标尺刻度 x/10－2 m
0
1.00 2.00 3.00 4.00 5.00
15.00 18.94 22.82 26.78 30.66 34.60
(1)根据所测数据，在坐标纸上作出弹簧指针所指的 标尺刻度x与钩码质量m的关系曲线．
(2)根据所测得的数据和作出的x－m关系曲线可以求出， 这种规格弹簧的劲度系数为__________N/m.
(6)比较一下，力F′与用平行四边形定则求出的合力F在大 小和方向上是否相同．
(7)改变两个力F1与F2的大小和夹角，再重复实验两次．
二、探究弹力和弹簧伸长的关系 1．实验目的
知道弹力与弹簧伸长的定量关系，学会利用列表法、图 象法、函数法处理实验数据．
2．实验原理
弹簧受力会发生形变，形变的大小与受到的外力有关， 沿弹簧的方向拉弹簧，当形变稳定时，弹簧产生的弹力 与使它发生形变的拉力在数值上是 相等的 ，用悬挂 法测量弹簧的弹力，运用的正是弹簧的弹力与挂在弹簧 下面的砝码的重力 相等 ．弹簧的长度可用刻度尺 直接测出，伸长量可以由 拉长后的长度减去弹簧原
考点04 实验：验证力的平行四边形定则-2020年 新高三一轮复习物理(解析版)
考点04 实验：验证力的平行四边形定则一、选择题1．(多选)在做“探究求合力的方法”的实验时，先用两个弹簧测力计拉橡皮条，再用一个弹簧测力计拉橡皮条，两次须使橡皮条的结点达到同一位置，这样做是为了()A．便于测量力的大小B．使两个分力和它的合力产生相同的效果C．使两个分力和它的合力有相同的作用点D．便于画出分力与合力的方向【答案】BC【解析】两次使橡皮条沿同一方向伸长相同的长度，表明第一次对橡皮条所加的两个力与第二次对橡皮条所加的一个力是等效力，其次，本实验是共点的两个力的合成，所以拉到同一位置也满足了共点的条件，故选B、C.2．(多选)在“探究求合力的方法”实验中，下列实验要求正确的是()A．弹簧测力计的拉力方向必须与木板平行B．两弹簧测力计的拉力方向必须相互垂直C．读数时，视线应正对弹簧测力计的刻度D．使用弹簧测力计时，不能超过其量程【答案】ACD【解析】实验中为了减小因摩擦造成的误差，要求在拉弹簧测力计时，要注意使弹簧测力计与木板平面平行，故A正确；两弹簧测力计的拉力方向不一定要垂直，只有拉到同一点即可，故B不正确；实验中拉力的大小可以通过弹簧测力计直接测出，读数时，视线应正对弹簧测力计的刻度，故C正确；使用弹簧测力计时，不能超过其量程，故D正确3．在“探究求合力的方法”的实验中，把橡皮条一端固定于P点，另一端通过细绳套连接两只弹簧秤，并使该端拉至O点，测得PO长为L，如图所示．则实验中()A．选取的细绳套适当长一些B．只需要记录弹簧秤的读数C．两根细绳套间的夹角尽可能大些D．改用一只弹簧秤拉橡皮条时，只需使橡皮条的长度仍为L【答案】A【解析】为了减小实验测量的误差，选取的细绳套应适当长一些，故A正确．实验中需记录弹簧秤的读数、拉力的方向以及结点O的位置，故B错误．为了减小测量的误差，两根细绳套间的夹角要适当大一些，不是越大越好，故C错误．为了产生相同的效果，改用一只弹簧秤拉橡皮条时，仍然要拉到同一结点，故D错误．4．(多选)在做“验证力的平行四边形定则”实验时，使用弹簧测力计必须注意()A．测量前检查弹簧测力计的指针是否指在零点B．测量前应把两弹簧测力计互相勾在一起并对拉，观察它们的示数是否相同，应选用示数相同的一对弹簧测力计C．在用弹簧测力计拉橡皮条时，外壳不要与纸面摩擦D．在用弹簧测力计拉橡皮条时，无需使弹簧测力计的弹簧与木板平面平行【答案】ABC【解析】A、B选项是为了读数准确，C可以保证准确的测出拉力的大小，在用弹簧测力计拉橡皮条时，必须使弹簧测力计的弹簧与木板平面平行5．在做“验证力的平行四边行定则”实验中，假如F1的大小及方向固定不变，那么为了使橡皮条仍然伸长到O点，对F2来说，下面几种说法中正确的是()A．F2可以有多个方向B．F2的方向和大小可以有多个值C．F2的方向和大小是惟一确定值D．F2的方向是惟一的，但大小可有多个值【答案】C【解析】因一个弹簧秤的拉力大小、方向不变，而橡皮筋伸长到O点，说明合力不变，则由平行四边形定则可知另一个力的大小和方向也惟一确定，故A、B、D错误，C正确．二、非选择题6．做“验证力的平行四边形定则”的实验时：(1)除已有的器材(方木板、白纸、细绳套、刻度尺、图钉和铅笔)外，还必须有________和____ ____．(2)要使两次合力与分力产生相同的效果，必须()A．每次将橡皮条结点拉到同样的位置B．每次把橡皮条拉直C．每次准确读出弹簧测力计的示数D．每次记准细绳的方向(3)在验证力的平行四边形定则实验中得到如下数据，请选择合适的标度在如下图方框中作图完成实验数据的处理．【答案】(1)弹簧测力计橡皮条(2)ACD(3)作图如下【解析】(1)做探究共点力合成的规律实验：我们是让两个力拉橡皮条和一个力拉橡皮条产生的作用效果相同，测出两个力的大小和方向以及一个力的大小和方向，用力的图示画出这三个力，用平行四边形做出两个力的合力的理论值，和那一个力进行比较．所以我们需要的实验器材有：方木板(固定白纸)，白纸(记录方向画图)、刻度尺(选标度)、细绳套(弹簧测力计拉橡皮条)、弹簧测力计(测力的大小)、图钉(固定白纸)、橡皮条(让力产生相同的作用效果的)．(2)要使每次合力与分力产生相同的效果，应每次将橡皮条拉到同样的位置，即用一个力与用两个力的作用效果相同，故B错误，A、C、D正确．(3)作图如下7．(1)在“验证力的平行四边形定则”实验中，用两个弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使它伸长到某一位置O点，为了确定两个分力的大小和方向，这一步操作中必须记录的是________．A．橡皮条固定端的位置B．描下O点位置和两条细绳套的方向C．橡皮条伸长后的总长度D．两个弹簧测力计的读数(2)做实验时，根据测量结果在白纸上画出如下图所示的图，其中O为橡皮条与细绳套的结点．图中的________是F1和F2的合力的理论值；________是F1和F2的合力的实际测量值．【答案】(1)BD(2)F F′【解析】(1)两条细绳套的方向就是两分力的方向，记下O点位置和细绳套的方向就可以画出两分力的方向，两分力的大小由弹簧测力计直接读出．(2)根据平行四边形定则求出来的是理论值，实际测量值和理论值有误差．8.做“探究求合力的方法”的实验时：(1)除已有的器材(方木板、白纸、弹簧测力计、细绳套、刻度尺、图钉和铅笔)外，还必须有__ ______和________．(2)在做上述实验时，在水平放置的木板上垫上一张白纸，把橡皮条的一端固定在板上，另一端结两个细绳套，通过细绳用两个互成角度的弹簧测力计拉橡皮条，使结点移到某一位置O，此时需记下：①________；②________；③________.然后用一个弹簧测力计把橡皮条拉长，使结点到达________，再记下________．(3)在某次实验中，某同学的实验结果如图所示，其中A为固定橡皮条的图钉，O为橡皮条与细绳结点的位置．图中________是力F1与F2的合力的理论值；________是力F1与F2的合力的实验值．通过把________和________进行比较，验证平行四边形定则．【答案】(1)三角板橡皮条(2)①O点位置②细绳所指方向③相应弹簧测力计读数同一位置O点弹簧测力计读数和细绳方向(3)F F′F F′【解析】实验中要记录橡皮条拉伸后O点的位置、弹簧测力计的读数及力的方向．9.小明和小红在探究“互成角度的两共点力的合力”时，讨论出一个探究方案并加以实施．以下是他们的实验过程：①小明用图钉将白纸钉在置于水平面上的木板上，小红用笔在白纸上标上标记O点．②小明用图钉将橡皮绳一端固定在木板上O点，在橡皮绳的末端系住两绳套．用两个弹簧测力计分别向左右斜上方拉，把橡皮绳的另一端拉至某一点，并记下该点为A点．③小红用笔在两弹簧测力计的钩子末端做下记号B和C，用尺画直线分别连接AB和AC并标上箭头，同时记录下两弹簧测力计的示数，即为两弹簧测力计拉力的方向和大小．④小明再次只用一个弹簧测力计钩住绳套，将橡皮绳的结点拉到步骤3中同样的A点位置，小红再次记下钩子末端位置D，连接线段AD标上箭头，同时记下弹簧测力计示数．⑤取下白纸，小红连接线段BD和CD，即认为F AD为F AB和F AC的合力．(如图)请你指出以上探究方案的错误之处(不少于三处)：(1)________________________________________________________________________；(2)________________________________________________________________________；(3)________________________________________________________________________．【答案】(1)拉弹簧测力计时用力方向应该与木板平面平行(2)力的大小应该用力的图示表示(3)求合力时应该用平行四边形定则(4)一个弹簧测力计的拉力方向与两个弹簧测力计的拉力的合力方向不一定相同(任选其三)【解析】拉细绳套时，弹簧测力计应与木板平行，且使其轴线方向与细绳套方向一致．先作出F1、F2的图示，再作平行四边形，对角线F和F1、F2的合力，用一个弹簧测力计拉时，也应作出拉力F′的图示，且它们用同一个标度．10.有两个大小不变的共点力F1和F2，它们合力的大小F合随两力夹角的变化情况如图所示，则两力的大小分别为多少？【答案】F1＝8 N F2＝4 N或F1＝4 N F2＝8 N【解析】当两力的夹角为0°时，F合＝F1＋F2，得F1＋F2＝12 N①当两力的夹角为180°时，得F1－F2＝4 N或F2－F1＝4 N②由①②两式得F1＝8 N、F2＝4 N或F1＝4 N、F2＝8 N.11．在电线杆的两侧用钢丝绳把它固定在地上，如图所示．如果钢丝绳与地面的夹角∠A＝∠B＝60°，每根钢丝绳的拉力都是300 N，求两根钢丝绳作用在电线杆上的合力．【答案】519.6 N，方向竖直向下【解析】先画出力的平行四边形，如图所示，由于OA＝OB，得到的是菱形．连结AB，两对角线垂直且平分，OA表示300 N，∠AOO′＝30°.在三角形OAO′中，OO′＝OA·cos 30°.在力的平行四边形中，各线段的长表示力的大小，则有＝F1·cos 30°，所以合力F＝2F1cos 30°＝2×300×N≈519.6 N12．如图所示，在水平地面上放一质量为1.0 kg的木块，木块与地面间的动摩擦因数为0.6，在水平方向上对木块同时施加相互垂直的两个拉力F1、F2，已知F1＝3.0 N，F2＝4.0 N，g取10 N/kg，则木块受到的摩擦力为多少？若将F2顺时针转90°，此时木块在水平方向上受的合力大小为多少？【答案】5.0 N 1.0 N【解析】由平行四边形定则可知，图中F1与F2的合力F＝＝5.0 N．若木块滑动时，木块受到的滑动摩擦力大小为F′＝μF N＝μmg＝6.0 N．由于F<F′，故木块处于静止状态，木块与地面间的摩擦力为静摩擦力，大小与F相等，即为5.0 N．当F2顺时针旋转90°时，F1与F2方向相同．它们的合力为F1＋F2＝7.0 N>6.0 N．此时木块运动受滑动摩擦力作用，木块受的合力为1.0 N13．有同学利用如图所示的装置来探究求合力的方法：在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的重量相等，当系统达到平衡时，根据钩码个数读出三根绳子的拉力F T OA、F T OB和F T OC，回答下列问题：(1)(多选)改变钩码个数，实验能完成的是()A．钩码的个数N1＝N2＝2，N3＝4B．钩码的个数N1＝N3＝3，N2＝4C．钩码的个数N1＝N2＝N3＝4D．钩码的个数N1＝3，N2＝4，N3＝5(2)在拆下钩码和绳子前，最重要的一个步骤是()A．标记结点O的位置，并记录OA、OB、OC三段绳子的方向B．量出OA、OB、OC三段绳子的长度C．用量角器量出三段绳子之间的夹角D．用天平测出钩码的质量(3)在作图时，你认为图中________(选填“甲”或“乙”)是正确的．【答案】(1)BCD(2)A(3)甲【解析】(1)对O点受力分析如图所示，OA、OB、OC分别表示F T OA、F T OB、F T OC的大小，由于三个共点力处于平衡，所以F T OA、F T OB 的合力大小等于F T OC，且F T OC<F T OA＋F T OB，即|F T OA－F T OB|<F T OC<F T OA＋F T OB，故B、C、D 能完成实验．(2)为探究求合力的方法，必须作受力图，所以先明确受力点，即标记结点O的位置，其次要作出力的方向并读出力的大小，最后作出力的图示，因此要做好记录，应从力的三要素角度出发，要记录钩码的个数和记录OA、OB、OC三段绳子的方向，故A正确，B、C、D错误．(3)以O点为研究对象，F3的实际作用效果在OC这条线上，由于误差的存在，F1、F2的合力的理论值与实际值有一定偏差，故甲图符合实际，乙图不符合实际。
高一物理实验探究：验证力的平行四边形定则
一张白纸，用图钉把白纸钉在方木板上。
②用图钉把橡皮条一端固定在A点，另一
端系上两根细绳，细绳的另一端系有绳套。
③用两个弹簧测力计分别钩住绳套，互成
角度地拉橡皮条，橡皮条伸长，使结点到达
记下两条细
某一位置O。记下O点的位置，读出两个弹簧测力计的示数，并绳_的__方__向___。
④按选好的标度，用铅笔和刻度尺作出两个弹簧测力计的拉力F1和F2的图 示，并用平行四边形定则求出合力F。
目录
例3 (2017·河南模拟)某同学找到一条遵循胡克定律的橡皮筋并利 用如下实验器材验证平行四边形定则：刻度尺、三角板、铅笔、细绳、 白纸、钉子、质量不同的小重物若干、木板。实验方案如下：
①将橡皮筋的两端分别与两条细绳相连，测出橡皮筋的原长； ②将橡皮筋一端细绳用钉子固定在竖直木板上的A点，在橡皮筋的 中点O用细绳系住重物，使重物自然下垂，如图4甲所示； ③将橡皮筋的另一端细绳固定在竖直木板上的B点，如图乙所示。 (1)为完成本实验，下列还必须测量的物理量为_C_D____。(填选项前 字母) A．小重物的质量 B．细绳的长度 C．图甲中OA段橡皮筋的长度 D．图乙中OA和OB段橡皮筋的长度 (2)下一页
目录页
Contents Page
实验探究： 验证力的平行四边形定则
1.基础知识
2.典例剖析
3.备选训练 4.真题演练
实验课
目录
1.基础知识
目录
目录
误差分析 1．误差来源 除弹簧测力计本身的误差外，还有读数误差、作图误差等. 2．减小误差的力法 (1)结点O ①定位O点时要力求准确. ②同一次实验中橡皮条拉长后的O点必须保持不变. (2)拉力 ①用弹簧秤测拉力时要使拉力沿弹簧秤轴线方向. ②应尽量使橡皮条、弹簧秤和细绳套位于与纸面平行的同一平面内. ③两个分力F1、F2间的夹角θ不要太大或太小. (3)作图 ①在同一次实验中，选定的比例要相同. ②严格按力的图示要求和几何作图法作出平行四边形，求出合力.
2021版高考物理一轮复习实验三验证力的平行四边形定则典型例题含解析
高考物理一轮复习实验：验证力的平行四边形定则典型例题热点一实验原理与操作【典例1】(2019·合肥模拟)以下是某实验小组探究“二力合成规律”的过程。
(1)首先进行如下操作:①如图甲,轻质小圆环挂在橡皮条的一端,另一端固定,橡皮条的长度为GE;②如图乙,用手通过两个弹簧测力计共同拉动小圆环。
小圆环在拉力F1、F2的共同作用下,位于O点,橡皮条伸长的长度为EO;③撤去F1、F2,改用一个力F单独拉住小圆环,仍使其位于O点,如图丙。
同学们发现,力F单独作用,与F1、F2共同作用的效果是一样的,都使小圆环保持静止,由于两次橡皮条伸长的长度相同,即_________________________,所以F等于F1、F2的合力。
(2)然后实验小组探究了合力F与分力F1、F2的关系:①由纸上O点出发,用力的图示法画出拉力F1、F2和F(三个力的方向沿各自拉线的方向,三个力大小由弹簧测力计读出);②用虚线将拉力F的箭头端分别与F1、F2的箭头端连接,如图丁,得到的启示是_________________________ ;③多次改变拉力F1、F2的大小和方向,重做上述实验,通过画各力的图示,进一步检验所围成的图形。
实验小组发现:在两个力合成时,以表示这两个力的有向线段为邻边作平行四边形,这两个邻边之间的对角线就代表合力的大小和方向,这个规律叫作_________________________;上述实验中,如果把图乙和图丙的操作顺序对调,即先用拉力F将圆环拉到O点,再用拉力F1和F2共同拉圆环产生相同效果,则F1和F2就是F的__________,此实验可以探究____________________规律。
【解析】(1)橡皮条对小圆环的拉力相同,即相同的作用效果。
(2)如图丁,得到的启示是可能构成平行四边形;以表示这两个力的有向线段为邻边作平行四边形,这两个邻边之间的对角线就代表合力的大小和方向,这个规律叫作平行四边形定则。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谢谢关注
谢谢关注
专题23 验证平行四边形定则实验
1．（2019北京海淀期中）在“验证力的平行四边形定则”实验中，将轻质小圆环挂在橡皮条的一端，橡皮
条的另一端固定在水平木板上的A点，圆环上有绳套。实验中先用两个弹簧测力计分别勾住绳套，并互成
角度地拉圆环，将圆环拉至某一位置O，如图3所示。再只用一个弹簧测力计，通过绳套把圆环拉到与前面
相同的位置O。关于此实验，下列说法正确的是
A．橡皮条、弹簧测力计和绳应位于与纸面平行的同一平面内
B．实验中只需记录弹簧测力计的示数
C．用平行四边形定则求得的合力方向一定沿AO方向
D．两弹簧测力计之间的夹角应取90°，以便计算合力的大小
【参考答案】A
2.（2019北京海淀期中反馈题）在“验证力的平行四边形定则”实验中，将橡皮条的一端固定在水平木板
的A点，另一端系上两根细绳，细绳的另一端都有绳套。实验中先用两个弹簧测力计分别勾住绳套，并互
成角度地拉橡皮条，将结点拉伸到某一位置O，如图3所示。再只用一个弹簧测力计，通过细绳套把橡皮条
的结点拉到与前面相同的位置O。两组同学得到的实验数据分别如图3-乙、3-丙所示。则下列说法正确的
是
谢谢关注
谢谢关注
A．两根细绳必须等长
B．两弹簧测力计拉力方向夹角越大误差越小
C．两组同学的数据，丙图更符合实际情况
D．橡皮筋对O点的拉力是合力，两测力计对O点的拉力是分力
【参考答案】C
3．（2018年11月浙江选考物理）在“探究求合力的方法”的实验中，下列操作正确的是（ ）（多
选）
A. 在使用弹簧秤时，使弹簧秤与木板平面平行
B. 每次拉伸橡皮筋时，只要使橡皮筋伸长量相同即可
C. 橡皮筋应与两绳夹角的平分线在同一直线上
D. 描点确定拉力方向时，两点之间的距离应尽可能大一些
【参考答案】（1）AD
【命题意图】本题考查“探究求合力的方法实验”。
【解题思路】（1）在“探究求合力的方法实验”操作中，在使用弹簧秤时，使弹簧秤与木板平面平行，选
项A操作正确；每次拉橡皮筋时，需要将橡皮筋拉到同一点，选项B操作错误；不需要橡皮筋与两细绳套
夹角的平分线在同一直线上，选项C操作错误；描点确定拉力方向时，两点之间距离应尽可能大一些，可
以减小拉力方向的误差，选项D正确。
5、（2019合肥七中质检）完成以下“验证力的平行四边形定则”实验的几个主要步骤：
如图甲，用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长，记下结点O点的位
置、两弹簧测力计的读数、以及两细绳套的方向．
如图乙，用一只弹簧测力计钩住细绳套把橡皮条的结点拉到______ ，记下细绳套的方向如图丙中的，
谢谢关注
谢谢关注
读得弹簧测力计的示数 ______ ．
如图丙，按选定的标度作出了力、的图示请在图丙中：
按同样的标度作出力F的图示； 按力的平行四边形定则作出、的合力．
由图得=______，比较与F的大小和方向．
若在“验证力的平行四边形定则”实验中，和表示两个互成角度的力，F表示由平行四边形定则作
出的和的合力，表示一个弹簧拉橡皮条时的力，则图中符合实验事实的是： ______ ．
【参考答案】. （2）同一位置；；大小相等，方向相同，A
【名师解析】：如图乙，用一只弹簧测力计钩住细绳套把橡皮条的结点拉到同一位置O，
记下细绳套的方向，由图示弹簧测力计可读得弹簧测力计的示数；
9．用如图所示的器材和方法可以验证“力的平行四边形定则”。在圆形桌子透明桌面上平铺一张白纸，在
桌子边缘安装三个光滑的滑轮，其中，滑轮P1固定在桌子边，滑轮P2、P3可沿桌边移动。
第一次实验中，步骤如下：
A．在三根轻绳下挂上一定数量的钩码，并使结点O静止；
B．在白纸上描下O点的位置和三根绳子的方向，以O点为起点，作出三拉力的图示；
C．以绕过P2、P3绳的两个力为邻边作平行四边形，作出O点为起点的平行四边形的对角线，量出对角线的
谢谢关注
谢谢关注
长度；
D．检验对角线的长度和绕过P1绳拉力的图示的长度是否一样，方向是否在一条直线上。
(1)这次实验中，若一根绳挂的钩码质量为m，另一根绳挂的钩码质量为2m，则第三根绳挂的质量一定大于
________且小于________。
(2)第二次实验时，改变滑轮P2、P3的位置和相应绳上钩码的数量，使结点平衡，绳的结点________(选填
“必须”或“不必”)与第一次实验中白纸上描下的O点重合。实验中，若桌面不水平________(选填“会”
或“不会”)影响实验的结论。
【参考答案】(1)m 3m (2)不必 不会
10．(2018·浙江义乌群星外国语学校月考)(1)在“探究求合力的方法”实验中，下列器材中必须要用的是
________、________。
(2)下列两个学生实验中，必须要测量质量、时间和位移的是________。
A．用打点计时器测速度
B．探究加速度与力、质量的关系
(3)电磁打点计时器用的电源为________，电火花打点计时器用的电源为________。
A．直流4～6 V B．直流220 V
C．交流4～6 V D．交流220 V
【名师解析】 (1)做共点力合成的规律实验需要的实验器材有：方木板、白纸、刻度尺、绳套、弹簧测力
计、图钉、三角板、橡皮条，不需要秒表、打点计时器，选项B、D正确。
(2)用打点计时器测速度不需要测量质量，探究速度与力、质量的关系的实验需要测量质量、时间和位移，
谢谢关注
谢谢关注
选项B正确。
(3)电磁打点计时器用的电源为交流电4～6 V，选项C正确；电火花打点计时器用的电源为交流 220 V，选
项D正确。
【参考答案】 (1)B D (2)B (3)C D
