高速公路交通流数据检测系统设计

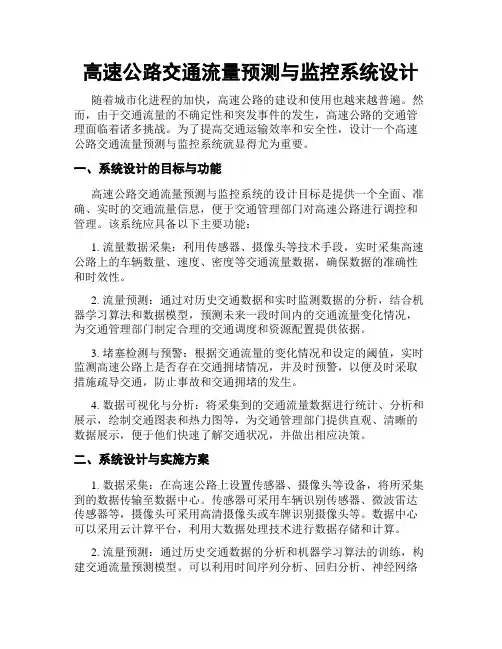

高速公路交通流量预测与监控系统设计
高速公路交通流量预测与监控系统设计随着城市化进程的加快，高速公路的建设和使用也越来越普遍。
然而，由于交通流量的不确定性和突发事件的发生，高速公路的交通管理面临着诸多挑战。
为了提高交通运输效率和安全性，设计一个高速公路交通流量预测与监控系统就显得尤为重要。
一、系统设计的目标与功能高速公路交通流量预测与监控系统的设计目标是提供一个全面、准确、实时的交通流量信息，便于交通管理部门对高速公路进行调控和管理。
该系统应具备以下主要功能：1. 流量数据采集：利用传感器、摄像头等技术手段，实时采集高速公路上的车辆数量、速度、密度等交通流量数据，确保数据的准确性和时效性。
2. 流量预测：通过对历史交通数据和实时监测数据的分析，结合机器学习算法和数据模型，预测未来一段时间内的交通流量变化情况，为交通管理部门制定合理的交通调度和资源配置提供依据。
3. 堵塞检测与预警：根据交通流量的变化情况和设定的阈值，实时监测高速公路上是否存在交通拥堵情况，并及时预警，以便及时采取措施疏导交通，防止事故和交通拥堵的发生。
4. 数据可视化与分析：将采集到的交通流量数据进行统计、分析和展示，绘制交通图表和热力图等，为交通管理部门提供直观、清晰的数据展示，便于他们快速了解交通状况，并做出相应决策。
二、系统设计与实施方案1. 数据采集：在高速公路上设置传感器、摄像头等设备，将所采集到的数据传输至数据中心。
传感器可采用车辆识别传感器、微波雷达传感器等，摄像头可采用高清摄像头或车牌识别摄像头等。
数据中心可以采用云计算平台，利用大数据处理技术进行数据存储和计算。
2. 流量预测：通过历史交通数据的分析和机器学习算法的训练，构建交通流量预测模型。
可以利用时间序列分析、回归分析、神经网络等方法，对未来一段时间内的交通流量进行预测。
预测模型可定期更新，以适应交通流量的变化。
3. 堵塞检测与预警：通过实时监测设备提供的数据，结合预设的阈值，判断交通流量是否超过了道路的承载能力，从而预测是否存在堵塞情况。
智能交通流量监测系统设计
智能交通流量监测系统设计智能交通流量监测系统（Intelligent Traffic Flow Monitoring System）是一种基于现代信息技术和智能算法的交通监测系统。
它通过使用各类传感器、摄像头以及图像处理等技术，实时监测道路上的交通流量情况，并对交通拥堵、事故等情况进行自动检测和报警，以实现交通运输的高效和安全。
一、系统设计原理智能交通流量监测系统的设计基于以下原理：1. 传感器技术：利用地磁传感器、压力传感器等设备，实时获取道路上车辆的数量和速度等信息。
2. 图像处理技术：通过摄像头拍摄实时道路情况，并利用计算机视觉算法进行图像处理，提取车辆信息和交通状态。
3. 数据分析和挖掘：通过对采集到的交通数据进行统计分析和挖掘，可以了解交通流量的变化趋势，预测拥堵和事故发生的概率。
4. 报警和指挥系统：根据监测结果，系统可以自动发出报警并向相关部门提供实时信息，帮助指挥中心和交警部门更好地应对交通拥堵和事故。
二、系统设计要素智能交通流量监测系统的设计包括以下要素：1. 传感器布置与安装：根据道路的特点和交通流量的分布，合理布置传感器设备，确保能够准确采集到交通数据。
2. 数据采集与传输：传感器采集到的数据需要实时传输给中央服务器进行处理和分析，采用稳定可靠的数据传输方式，保证数据的及时性和完整性。
3. 图像处理与识别算法：利用计算机视觉技术开发图像处理和车辆识别算法，实现对道路上车辆信息的提取和交通状态的分析。
4. 数据管理和存储：对采集到的交通数据进行管理和存储，包括数据的整理、归档和备份，以满足后续的数据分析和挖掘需求。
5. 报警和指挥系统：根据交通数据的分析结果，及时发出报警信号，并通过指挥系统将情况通知相关部门，以便及时采取措施。
三、系统设计流程智能交通流量监测系统的设计流程包括以下几个步骤：1. 系统需求分析：根据实际需求和交通状况，明确系统的功能与性能要求，确定监测区域和监测指标等。
高速公路智能交通控制系统的设计和实现
高速公路智能交通控制系统的设计和实现一、引言随着交通运输的快速发展，高速公路成为现代城市交通的重要组成部分。
然而，高速公路交通管理面临着各种挑战，如交通拥堵、事故频发等问题。
为了解决这些问题，智能交通控制系统应运而生。
本文旨在探讨高速公路智能交通控制系统的设计和实现。
二、系统概述高速公路智能交通控制系统是一种利用现代信息技术，对高速公路交通进行实时监测与控制的系统。
它包括交通信息采集、数据处理与分析、实时监测与控制等功能模块。
通过实时监测路况、及时预警并采取相应措施，该系统能够提高高速公路的运行效率和安全性。
三、交通信息采集高速公路智能交通控制系统的核心是对交通信息进行准确、高效的采集。
常用的交通信息采集设备包括交通监控摄像头、传感器和路面检测器等。
这些设备能够实时监测车辆数量、车速、车道情况等，将采集到的数据传输给系统中央处理器。
四、数据处理与分析高速公路智能交通控制系统通过数据处理与分析模块对采集到的信息进行处理和分析。
首先，对采集到的原始数据进行清洗和过滤，提取有效信息；然后，根据历史数据和实时情况进行统计和分析，得出交通拥堵、事故发生等预测结果。
最后，根据分析结果生成相应的交通控制策略，并传输给实时监测与控制模块。
五、实时监测与控制实时监测与控制模块是高速公路智能交通控制系统的关键组成部分。
它通过与交通信息采集和数据处理与分析模块的交互，实时监测交通情况，并根据预测结果进行相应的交通控制。
例如，在交通拥堵情况下，系统可以通过变更车道分配、调整限速等方式减缓交通压力；在事故发生时，系统可以及时发出警示并指导车辆绕行。
通过这些控制措施，系统能够提高车辆通过率，降低事故发生率。
六、结构与通信高速公路智能交通控制系统的设计也需要考虑系统的结构和通信。
一般而言，系统结构包括中央服务器、通信设备和分布式控制节点。
中央服务器负责数据处理与分析，通信设备用于与各个交通信息采集设备进行数据传输，分布式控制节点用于实时监测与控制。
高速公路监控系统软件的设计与实现
高速公路监控系统软件的设计与实现一、需求分析高速公路监控系统软件的设计需求主要包括两个方面：一是实时监控高速公路上的交通情况，包括车流量、车速、车辆违章等信息；二是实时监控高速公路上的安全情况，包括交通事故、道路损坏等信息。
根据这些需求，我们需要设计一个具备数据采集、处理和显示功能的软件系统。
二、系统设计1. 数据采集高速公路上的数据主要通过传感器和监控摄像头来采集。
传感器主要用于采集车流量、车速、气象等数据，而监控摄像头用于采集车辆和交通情况的图像数据。
这些采集的数据需要通过网络上传到数据中心进行处理和存储。
2. 数据处理在数据中心，需要对采集到的数据进行处理，包括图像识别、数据分析等工作。
图像识别可以通过计算机视觉技术进行车辆和交通情况的识别，从而得到车辆的数量、车速等信息。
而数据分析可以通过统计和算法分析来得到公路上的安全情况。
3. 数据显示处理好的数据需要通过用户界面进行显示，以便相关人员对高速公路的情况进行监控和管理。
数据显示界面需要清晰直观地展示各项数据指标，并能够实时更新数据信息。
为了方便相关人员进行操作和管理，界面需要具备一定的交互性和可操作性。
三、系统实现高速公路监控系统软件的实现主要包括三个方面：数据采集系统、数据处理系统、数据显示系统。
数据采集系统需要采用传感器技术和监控摄像头技术进行数据采集和传输；数据处理系统需要具备图像识别和数据分析的算法技术；数据显示系统需要具备良好的用户界面设计和数据显示能力。
四、系统优化高速公路监控系统软件的优化主要包括两个方面：系统性能优化、用户体验优化。
系统性能优化需要不断优化数据采集、处理和显示系统的性能，提高系统的响应速度和稳定性。
用户体验优化需要不断改善用户界面的设计，提高用户对系统的使用舒适度和便利性。
1. 系统性能优化在数据采集系统中，可以采用更加先进的传感器和监控摄像头技术，以提高数据的采集速度和准确性。
在数据处理系统中，可以采用更加高效的图像识别算法和数据分析算法，以提高数据处理的速度和精度。

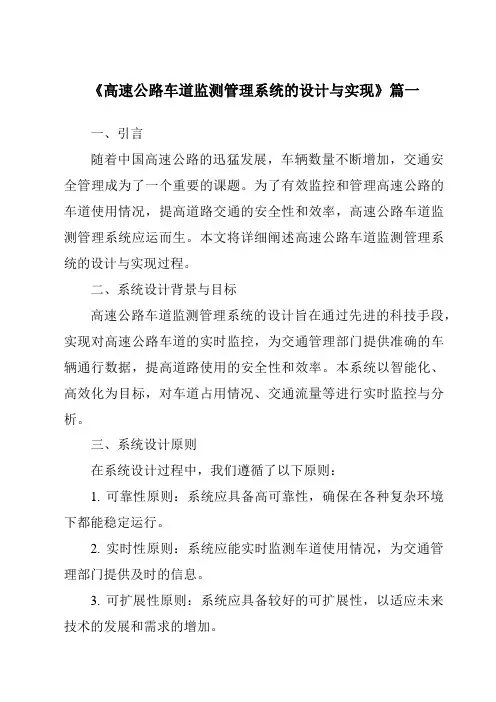

《高速公路车道监测管理系统的设计与实现》范文
《高速公路车道监测管理系统的设计与实现》篇一一、引言随着中国高速公路的迅猛发展，车辆数量不断增加，交通安全管理成为了一个重要的课题。
为了有效监控和管理高速公路的车道使用情况，提高道路交通的安全性和效率，高速公路车道监测管理系统应运而生。
本文将详细阐述高速公路车道监测管理系统的设计与实现过程。
二、系统设计背景与目标高速公路车道监测管理系统的设计旨在通过先进的科技手段，实现对高速公路车道的实时监控，为交通管理部门提供准确的车辆通行数据，提高道路使用的安全性和效率。
本系统以智能化、高效化为目标，对车道占用情况、交通流量等进行实时监控与分析。
三、系统设计原则在系统设计过程中，我们遵循了以下原则：1. 可靠性原则：系统应具备高可靠性，确保在各种复杂环境下都能稳定运行。
2. 实时性原则：系统应能实时监测车道使用情况，为交通管理部门提供及时的信息。
3. 可扩展性原则：系统应具备较好的可扩展性，以适应未来技术的发展和需求的增加。
4. 易用性原则：系统界面应简洁明了，操作方便，便于交通管理人员的使用。
四、系统架构设计本系统采用分层架构设计，包括感知层、传输层、处理层和应用层。
1. 感知层：通过安装高清摄像头、雷达等设备，实时感知车道使用情况。
2. 传输层：将感知层收集到的数据通过通信网络传输到处理层。
3. 处理层：对传输的数据进行处理和分析，提取有用的信息。
4. 应用层：将处理后的信息以图表、报表等形式展示给交通管理部门，为其提供决策支持。
五、系统功能实现1. 车道占用监测：通过高清摄像头和雷达设备，实时监测车道占用情况，为交通管理部门提供准确的车辆通行数据。
2. 交通流量分析：对收集到的交通流量数据进行处理和分析，为交通管理部门提供道路拥堵情况、车速等信息。
3. 预警提示功能：当车道出现异常情况时，系统可自动发出预警提示，为交通管理部门提供及时的信息。
4. 数据存储与查询：系统可存储大量的交通数据，为用户提供便捷的数据查询功能。
高速公路交通运输管理信息系统设计
高速公路交通运输管理信息系统设计随着社会经济的发展，高速公路交通运输在我国变得越来越重要。
为了更有效地管理和监控高速公路的交通运输，提高交通安全和服务质量，设计一个高速公路交通运输管理信息系统是至关重要的。
高速公路交通运输管理信息系统是指基于计算机技术和信息化手段，对高速公路交通运输系统进行全面、准确、实时的数据记录、监测、分析和管理。
这个系统可以帮助相关部门实时了解交通状况，提供交通信息服务，加强交通安全管理等。
首先，高速公路交通运输管理信息系统应具备实时数据记录和监测功能。
包括采集和记录车辆的行驶速度、车道距离、车辆密度等信息，以及实时监测交通流量和路况。
这些数据可以通过传感器、摄像头等设备进行采集，并存储在数据库中。
实时数据的记录和监测可以帮助部门及时了解交通状况，及时做出合理的调度和部署，以提供更好的交通服务和保障交通安全。
其次，高速公路交通运输管理信息系统还应具备交通流量预测和分析功能。
通过对历史数据和实时数据的综合分析，可以预测未来一段时间内的交通流量，并及时进行预警和调度。
这有助于减少交通拥堵，提高交通运输效率，同时也提供了更好的交通安全保障。
此外，高速公路交通运输管理信息系统还应具备违法行为监测和处理功能。
通过安装监控设备和图像识别技术，可以实时监测交通违法行为，如闯红灯、超速行驶等，同时也可以将违法行为记录下来，并进行处理。
这可以有效地提高交通法规的执行力度，降低交通违法行为发生的概率，提高交通安全水平。
此外，高速公路交通运输管理信息系统还可以提供交通信息服务。
通过建立用户端的移动应用程序或网站，可以实时提供交通路况、交通事故信息、服务区位置、加油站位置等相关信息，方便司机和乘客查询和了解交通情况，提供更好的出行决策和服务。
在建立高速公路交通运输管理信息系统的过程中，需要注意以下几个方面。
首先，系统的可靠性和稳定性是关键。
高速公路交通运输系统是一个高度复杂的系统，需要确保系统能够24小时稳定运行，数据的准确性和及时性也是非常重要的。
车流量检测系统设计
车流量自动检测系统设计作者姓名：张伯梅专业名称：电气工程及其自动化指导教师：雷永锋摘要随着现代经济的高速发展，交通运输的保障就显得尤其重要,对交通管理的要求也越来越高，将计算机科学与通信等高新技术运用于交通监控管理与车辆控制，以保障交通顺畅及行车安全，从而改善环境质量，促进经济发展的智能交通系统ITS(Intelligent traffic system, ITS)也随之应运而生。
而实时获取交通车流量的车辆检测技术是ITS 的基础。
本文设计了一种基于ATmeagal6L单片机的车流量检测系统。
其中主要是将红外传感器测得的电平信号传递到单片机中，通过单片机判断处理、计数等功能实现车流量的检测。
该系统可以实现单位时间内的计量，这对于城市交通管理具有一定的帮助作用。
关键词：车流量检测红外线传感器算法AbstractWith the rapid development of modern economy, transport, protection is particularly important on the traffic management requirements have become more sophisticated, computer science and communications, and other high-tech application of traffic control and vehicle monitoring and management in order to safeguard the smooth flow of traffic and traffic safety, thereby improving the quality of the environment, promote economic development in Intelligent Transportation Systems ITS (Intelligent traffic system, ITS) also came into being. Real-time access to traffic flow and vehicle detection technology is the basis of ITS.In this paper, the design of a flow-based SCM ATmeagal6L detection system. Which is measured by infrared sensor-level signal transmission to the single-chip, the judge dealt with the adoption of single-chip, traffic counts and other functions to achieve the detection. The system can be achieved per unit time of measurement, which is the management of urban transport has a role to help.Keywords：Traffic flow magnitude, Infrared matrix, examination Intelligence，Algorithm目录摘要 (I)Abstract (II)目录............................................................................................................................... I II 前言............................................................................................................................ - 1 -1 车流量检测系统的概述........................................................................................ - 3 -1.1课题研究现状.............................................................................................. - 3 -1.2研究的目的.................................................................................................. - 4 -1.3传统的车流量检测技术.............................................................................. - 5 -1.3.1 基于超声波的检测系统.................................................................. - 5 -1.3.2 基于视频图象的检测系统.............................................................. - 5 -1.3.3 声学检测.......................................................................................... - 5 -1.3.4 磁力计检测...................................................................................... - 6 -1.3.5 激光雷达检测方法.......................................................................... - 6 -2系统的工作原理..................................................................................................... - 7 -2.1车流量检测系统的工作原理...................................................................... - 7 -2.2 系统需求分析............................................................................................. - 7 -2.3 系统总体模块设计..................................................................................... - 7 -3 系统硬件设计........................................................................................................ - 9 -3.1单片机技术.................................................................................................. - 9 -3.1.1单片机简介....................................................................................... - 9 -3.1.2 ATmega16L单片机 ........................................................................ - 10 -3.2 传感器简介............................................................................................... - 11 -3.2.1 传感器的基础知识........................................................................ - 11 -3.2.2 红外线传感器................................................................................ - 12 -3.3系统总体设计............................................................................................ - 15 -3.3.1 系统总体功能模块................................................................................ - 15 -3.3.2系统总体电路图..................................................................................... - 17 -4 系统的软件设计.................................................................................................. - 18 -4.1 识别算法的设计过程............................................................................... - 18 -4.2 系统设计流程图....................................................................................... - 19 -4.3系统软件设计子程序................................................................................ - 23 -4.3.1 报警子程序.................................................................................... - 23 -4.3.2 一秒延时子程序............................................................................ - 23 -4.3.3 显示子程序.................................................................................... - 23 -4.3.4 延时一秒子程序............................................................................ - 25 -总结.......................................................................................................................... - 26 -致谢.......................................................................................................................... - 27 -参考文献.................................................................................................................. - 28 -前言随着人口数量的增长，给交通带来的压力越来越大，于之同时，科学技术也在不断发展。
高速公路路况监测与预测系统设计与优化
高速公路路况监测与预测系统设计与优化摘要：高速公路是现代交通网络中承担重要交通运输任务的重要组成部分。
为了提高交通运输效率和道路安全性能，设计和优化高速公路路况监测与预测系统显得尤为重要。
本文介绍了高速公路路况监测与预测系统的设计原理和关键技术，以及如何优化系统以提高监测和预测的准确性和可靠性。
1. 引言高速公路是现代交通网络中的重要组成部分，其交通状况的好坏直接关系到人们的出行效率和安全。
因此，设计一套高效准确的高速公路路况监测与预测系统对于交通管理部门和驾驶员来说至关重要。
本文将详细介绍高速公路路况监测与预测系统的设计原理和关键技术。
2. 高速公路路况监测系统设计2.1 系统架构高速公路路况监测系统主要由传感器网络、数据处理中心和用户界面组成。
传感器网络负责实时采集路面和交通数据，将其传输到数据处理中心；数据处理中心负责对采集到的数据进行分析和处理，生成路况信息和预测结果；用户界面则向驾驶员和交通管理人员展示处理后的信息。
2.2 传感器选择为了准确地获取路况数据，传感器的选择至关重要。
常用的传感器包括车载摄像头、地磁传感器、微波雷达等。
不同的传感器具有不同的特点和适用场景，需要根据实际情况进行选择和布置。
2.3 数据采集与传输传感器采集到的数据需要及时上传到数据处理中心进行处理，因此，建立稳定可靠的数据传输通道至关重要。
常用的数据传输方式包括有线网络和无线网络等。
同时，为了保证数据的完整性和准确性，还需要考虑数据加密和传输安全的问题。
3. 高速公路路况预测系统设计3.1 建立模型高速公路路况的预测需要建立合适的模型来分析和预测未来的交通状况。
常用的模型包括时间序列模型、神经网络模型和回归模型等。
根据实际需求和数据特点选择适合的模型进行预测。
3.2 数据分析与处理预测模型建立完成后，需要对历史数据进行分析和处理，以提取有用的特征和建立准确的预测模型。
数据分析和处理的过程中需要考虑特征工程、异常值处理和数据清洗等问题。
