卡乐控制器地址修改说明
所有呼机修改地址码
N800修改地址码说明书同时按住两个键不放装电池，即出现PASS [00000] ,第一个0在闪烁，按左（M）键把第一个0调成8，在再按右键进入地址码：A on 1234567，右键加数字，左键切换位置，改完之后，让A在闪烁，按左键到屏幕出现ECO 然后按三下右键，呼机重新启动返回待机主画面。
新出N800修改地址码说明书同时按住两个键不放装电池，即出现PASS：1234，再按一下右键屏幕出现SET PAGER ID，同时按住两个键即进入地址码：1 ON 1234567，同时按两个键切换位置，左键加数字，修改完地址码，按一下右键即回到SET PAGER ID，然后按左键直到出现—END--画面同时按左右键一下即回到待机状态二三楼地址码1217920N110呼叫器手动烧码：左键按住不放再装入电池，即出现PASS:1234画面输入密码（把1234改称4个0）后再按右键一下即可进入烧录内容。
于SET PAGER ID画面每按功能键一下即出现各个设定主画面。
于SET PAGER ID画面按左键一下即进入第一组内码设定画面（1 ON 1234567）此时按功能键可更改设定内容，按左键可移位，按右键即回到主画面。
于SET SUB ID画面按左键一下即进入选择是否须设分机画面（--/ON）按功能键一下选择。
于ON画面按左键一下即出现第一组分机码设定画面（1——）。
此时按功能键可更改设定内容，按左键可移位，按右键即回画面。
于SET BPS画面按左键一下即进入传输速率设定画面（0 1200），此时按功能键可更改设定内容，按左键可移位，按右键即回到主画面。
于SET RF-FREQ画面按左键一下即进入RF频率设定画面（RF280-9375）,此时按功能键可更改设定内容，按左键可移位，按右键即回到主画面。
于SET SYS画面按左键一下即进入系统设定画面（00001000），此时按功能键可更改设定内容，按左键可移位，按右键即回到主画面。
E4_XShow软件_说明书(中文版)
异步LED 显示屏控制卡客户端应用软件X show 图文编辑软件使用说明书南京卡乐光电技术有限公司2014年7月文件状态： 【 】草稿 【 】正式发布 【√】正在修改项目名称 文档名称 使用说明书 文件标识 当前版本 X0.1 作者 林其俊 完成时间 2014- 页数密级文档控制修改记录起止日期修改类型* 作者参与者版本备注2014-07-30-2014-07-31 A 林其俊X0.02014- M 林其俊X0.1* 修改类型分为 A—Added M—Modified D—Deleted审阅人姓名职位审阅签字存档存档号地点/位置备注目录1 概述 (1)2 控制卡种类 (1)3 启动软件 (2)4 连接控制卡 (6)4.1串口通讯 (6)4.2网口通讯 (8)4.3 GPRS或互联网通讯 (10)4.4 U盘通讯 (11)5 屏幕参数与单元板类型 (12)5.1 如何修改STR极性和数据极性 (12)5.2 单元板参数 (12)5.3 屏体参数 (15)5.4 通讯和显示效果参数 (16)6 编辑内容并发送 (16)6.1 添加屏幕 (16)6.2 添加节目 (17)6.5 添加字幕 (17)6.4 如何添加图文区域 (18)6.6 添加炫动字区域 (19)6.7 添加时钟区域 (20)6.8 添加表盘区域 (21)6.9添加计时区域 (21)6.10 添加温度 (22)6.11预览及发送 (23)6.12 串口和网口控制操作 (23)6.12.1 校时 (23)6.12.2 亮度调节 (23)6.12.3 请求型号 (24)6.12.4 定时开关机 (24)7 集群管理 (25)7.1 网口集群 (25)7.2 GPRS集群 (25)8 文件菜单 (25)3.9.1 常规内容操作 (25)3.9.2 特殊内容操作 (27)9 常规问题处理办法 (27)9.1 X卡各种常见STR极性和数据极性错误的现象 (27)9.2 显示屏不显示 (27)9.3 如何立即显示不闪烁 (28)9.4 图文字体周围有毛边如何处理 (28)1 概述X show图文编辑软件是针对公司所有X系列产品的软件，具体的型号如下：X0S、XQ2、X2、XU2、XU3、X3S、XU4、X4S、X4E、XU8、X4、X6、X6E、X8、X8E、X16、X16E、X32、X32E、X64E 20种控制卡的软件。
易福门模块修改地址

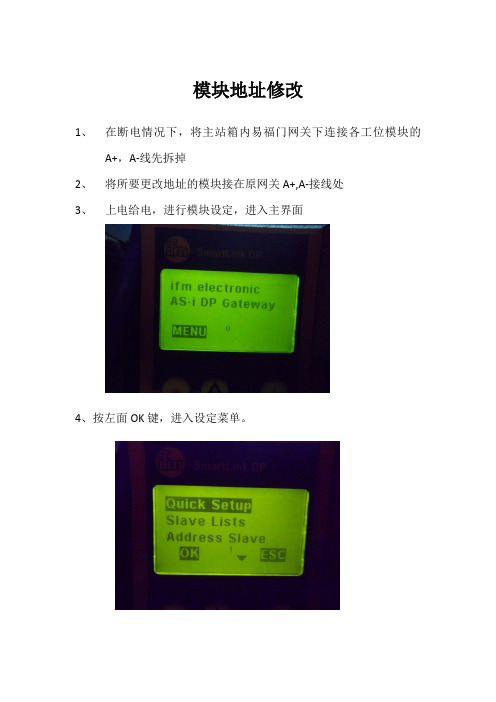

模块地址修改
1、在断电情况下，将主站箱内易福门网关下连接各工位模块的
A+，A-线先拆掉
2、将所要更改地址的模块接在原网关A+,A-接线处
3、上电给电，进行模块设定，进入主界面
4、按左面OK键，进入设定菜单。
5、按下降按键，找到“address slave”选项。
按左OK键
6、进入”change address”菜单，按OK键，开始设定模块地址
7、，设定完成后，按ESC键回到主界面
8、断电，将该模块拆掉，接在所需要的工位上，将原线路重新接回，线路复位。
9、上电，按左面OK键，进入设定菜单。
找到”quick setup”键，点击OK进入
10、选择“digile all”,把所有连接模块编译在一起，连续点击几次OK 键后，设定结束，易福门网关最右端红灯消失即设定完成。
CAREL 传感器 说明书
Carel reserves the right to modify the features of its products without prior notice.rel.1.1 del 21.07.99电气说明：电源 : 24Vac ±15% 50/60Hz承载电流: 200mA 保险丝 : 800m A T (慢速保丝)模拟量输入：3个CAREL NTC 温度传感器（10KΩ在25°C ） 1个0-1Vdc / 4-20mA 的湿度传感器或温度传感器 (+V= 14 Vdc, 30mA max.)开关量输入：10路非光电隔离输入(与G0,24Vac 相比) 每1路的承载电流: 5mA模拟量输出：1路0~10 Vdc 输出,非光电隔离, (与电源24Vac 参考点G0间无光电隔离)最大负载: 10mA （1KΩ）（Y1）1路PWM 输出用于CAREL 控制器,代码MCHRTF****无负载电压: 4.8V ±10%,最小负载: 10mA （1KΩ）（Y2）开关量输出：5路可控硅开关量输出, 24Vac 1A 光电隔离（输出1-5）2路继电器型, 250Vac 2A,根据VDE 0631,在85°C 下能开关100000次(阻抗和感抗)继电器类型和三端双相可控硅开关动作类型（微型开关）继电器与低压间的隔离: 增强型继电器与前面板间的隔离: 加强型2个继电器之间: 基本型界面：裸露在外的针脚用于光电隔离的RS485 串行板 MAC2SER000 (可选择的).串行输出与低压间的隔离:可操作的(<50V).连接器用于MAC2CLK000 时钟卡和可编程钥匙.触点代码(适用于特殊的Molex™ 压线工具, 69008-0724)触点Molex™代码 线缆横截面积39-00-0077AWG 16 (1,25 mm 2)39-00-0038AWG 18-24 (0,9-0,35 mm 2)一般说明：工作范围: 温度传感器 -30-70°C – 湿度传感器 0-100 % rH测量精度: ±0.5°C (温度探传感器), ±0.5%rH (湿度传感器)分辨率: 0.1°C运行环境: -10-54 (-10-54°C), 20-80% rH 无凝露储存条件: -10-70 (-10-70°C), 0-80% rH 无凝露绝缘材料的PTI: 250V隔热和阻燃类别:D 类 (自消耗)前面板-防护规格: IP55环境污染: 一般绝缘部件的电压作用时间：长软件结构和类型：A防浪涌电压：II 类因电源和RS485串行输出之间的隔离是可运行的,电源的变压器必须是安全模式,由MAC2000A00, MAC2SER000, MAC2CLK000 and MCHRTF***0构成的系统代表着这样一种控制设备,它是被集成到I 或II 类应用中去的。
485设备改地址
修改设备地址时每次只能接一台设备，一台修改完拆掉换另一台，（注意：拆线和接线的过程中设备一定要断电。
）
设备接线请按照售后服务卡或者现场接线手册上的接线说明！！！
参数设置
①、选择正确的COM口（“右击我的电脑—管理—设备管理器—端口”里面查看COM端口），下图列举出几种不同的485转换器的驱动名称。
②、单独只接一台设备并上电，点击软件的测试波特率，软件会测试出当前设备的波特率以及地址，默认波特率为4800bit/s,默认地址为0x01。
③、根据使用需要修改地址以及波特率（修改完点后边对应的设置），同时可查询设备的当前功能状态。
④、如果测试不成功，检查一下请重新检查设备接线及485驱动安装情况。
卡乐电极加湿器UEY系列说明书
8. 报警
20
9. 维护和部件
22
9.1 型号UE001 - UE018的加湿器部件..................... 22 9.2 型号UE025 - UE065的加湿器部件.................... 24 9.3 清洁和维护加湿桶............................... 26 9.4 机械地排出加湿桶内的水......................... 26 9.5 加湿桶连接，三相型UE025 - UE065..................................................26 9.6 清洁和维护其它部件............................. 27
3
“UE BASIC” +03C0042EZ - rel. 1.1 - 09.07.2010
CN
目录
1. 产品简介和组装
7
1.1 humiSteam (UEY*).............................................................................................. 7 1.2 尺寸和重量...................................... 7 1.3 打开包装 ....................................... 7 1.4 定位............................................ 7 1.5 墙面安装........................................ 7 1.6 拆下前盖板...................................... 8 1.7 固定前盖板...................................... 9
控制器控制速度调节说明书
控制器控制速度调节说明书一、前言本说明书旨在帮助用户熟悉使用控制器进行速度调节的方法及相关的注意事项。
在使用本产品前，请务必仔细阅读本说明书。
二、控制器概述控制器是一种电子设备，通过对电机的电流进行控制实现对机器设备的速度调节。
本控制器采用先进的调速技术，可以精确地掌控设备的运转状态。
三、使用前须知在使用前，请确保控制器与您的设备已正确连接。
为了电路的稳定性和安全性，控制器接线时一定要按照接线图连接。
另外，在操作前您需要确保以下事项：1. 您的设备电源已被正确连接。
2. 控制器的电源已被正确接通。
3. 控制器的功能开关处于关闭状态。
4. 控制器的速度旋钮处于最小值处。
四、操作方法1. 开机操作控制器接通电源后，请先将速度旋钮调整到最小值位置，此时功能开关处于关闭状态。
2. 调速操作调整速度前，请先打开功能开关。
根据您的需要旋转速度旋钮调节速度。
调节过程中，您会发现旋转速度旋钮会出现“滑顺、无阻力”的感觉，这是正常的操作现象。
3. 关机操作停止使用时，请先将速度旋钮调至最小值，然后关闭功能开关。
五、注意事项1. 为了设备的安全以及延长使用寿命，请勿长时间使用高速状态。
2. 如果您需要调节设备的最大速度，请先确认设备能否安全承受该速度。
3. 请勿在使用过程中随意调整接线，这将会影响设备稳定性和使用寿命。
4. 控制器应用的电压必须与设备电压一致，否则将影响设备的正常使用。
六、结语本说明书是您正确使用本产品的必备指南，请在使用前仔细阅读，确保正确操作。
如果您有任何关于本产品的问题或意见，请随时联系我们。
易龙恒温恒湿机控制器说明书样本
风冷恒温恒湿机组原则程序（中文显示）-中文使用阐明书-1. MPC控制器和 PGD 手操器地址码MPC控制器地址码设定MPC 控制器不是使用 dip 开关来设立 pLAN 网络地址。
pLAN 地址使用原则 4 ×20 LCD 手操器来设立，过程如下：·断开 MPC 电源；·组织一种地址为 0 原则 CAREL 4 ×20 LCD 手操器；·把该手操器连接到 pCO1上；·把 MPC 从 pLAN 对其他控制器连接(端口)中断开；·给MPC板上电，同步按压“向上”键和“报警”键；或者同步按压 MANU 键和维修键；·几秒钟后，显示屏会浮现如下信息：·使用“向上”键和“向下”键非常简朴地修改地址，然后再按压“ ENTER”键拟定。
PGD手操器地址码设定PGD手操器不是使用 dip 开关来设立 pLAN 网络地址。
pLAN 地址使用自身手操器来设立，过程如下：·把该手操器连接到MPC上；·把 MPC 从 pLAN 对其他控制器连接(端口)中断开；·给 MPC 板上电，按压“向上”键和“向下”键及“ENTER”键；·几秒钟后，显示屏会浮现如下信息：·按“ ENTER”键使光标移动到数字位，再使用“向上”键和“向下”键非常简朴地修改地址，然后再按压“ ENTER”键拟定。
拟定手操器地址已变化画面将显示。
如左下画面。
·在手操器地址已拟定后，再次进入手操器地址修改画面，不修改地址，直接按“ENTER”键，将浮现下幅画面。
·按“ ENTER”键使光标移动，可将手操器设立为专用或共享手操器并可设立与否配备第二、第三手操器。
2. 系统初始化环节请先检查接线及其他安装与否对的。
如无任何错误，便可启动电源，并且必要依照如下环节进行初始化。
系统初始化 (ENTER DEFAULT VALUE)在第一次将程序上载到控制器时，必要要作一次系统初始化。
DA6000电梯一体化控制器用户手册V3.20(1)
第一章 调试工具使用说明 苏州帝奥电梯有限公司图1-1 操作面板示意第一章 调试工具使用说明1.1 DA6000电梯一体化控制器调试工具DA6000电梯一体化控制器的调试工具共有4种：操作控制及信息显示面板（以下简称操作面板）、主控制板MCB 上的小键盘（以下简称小键盘）、DA6000上位机监控软件以及PDA （掌上电脑）监控软件。
本章将针对常用的操作面板、小键盘进行说明。
1.2 操作面板使用说明用户通过操作面板可以对DA6000电梯一体化控制器进行功能参数修改、工作状态监控和操作面板运行时的控制（起动、停止）等操作。
1.1.1 操作面板的外观及各功能区说明 操作面板外观如图1-1： 1、功能指示灯说明： RUN 灯亮时表示DA6000电梯一体化控制器处于运转状态。
LOCAL/REMOT 保留。
FWD/REV 电梯上下行指示灯：灯亮表示电梯下行，灯灭表示电梯上行。
TUNE/TC 调谐指示灯，灯亮表示处于调谐状态。
2、数码显示区：5位LED 显示，可显示运行速度、母线电压等参数。
3、单位指示灯说明：所点亮指示灯所对应的单位既表示数码显示区所显示数值的单位，当两灯同时亮时表示两灯下方中间处的单位值。
Hz 频率单位 A电流单位 V 电压单位RPM 转速单位% 百分数1.1.2 功能码查看、操作方法说明 1、三级菜单操作流程：DA6000电梯一体化控制器的操作面板参数设置方法，采用三级菜单结构形式，可方便快捷地查询、修改功能码及参数。
三级菜单分别为：功能参数组（一级菜单）→功能码（二级菜单）→功能码设定值（三级菜单）。
操作流程如图1-2所示：图1-2 三级菜单操作流程图说明：在三级菜单操作时，可按两者的区别是：按键将设定参数保存后然后再返回二级菜单，并自动转移到下一个功能码；按菜单，不存储参数，并保持停留在当前功能码。
举例：将功能码F0-06从50.00Hz 更改设定为12.00Hz 的示例（粗体表示闪烁位）。
carel 温控器说明书
I R33F0E000控制器使用说明I R33F控制器是集压缩机控制、冷风机控制、温度控制、融霜控制于一体的多功能控制器。
温度设定显示或设定温度，参照以下流程：1）按“S e t”超过一秒，显示设定温度2）按“或“减小或增大设定值。
3）按“S e t”确认。
手动复位报警同时按“”和“超过5秒，可以重新设定手动复位报警。
手动融霜按” 5秒以上，进入自动融霜关键点分析和临界点控制（下简称H A C C P）本控制器具有关键点分析和临界点控制功能，它能够监视食品温度，“H A”报警：超高温报警;”H F”报警：断电超时一分钟报警。
显示报警参数：按“S e t”和“或“可进行查看。
H A C C P报警删除：按“S e t”超5秒，屏幕出现”r e s”表明已删除。
取消已存报警：按“S e t”和“、“超5秒，即可。
连续循环同时按住“或“超过5秒，启动连续循环功能。
当连续循环设定时间达到或达到最低指定温度，连续循环停止。
设置默认参数当H d n=0时：1.关闭设备2.打开设备3.持续按“”，直到出现”s t d”注：只可为可视值（C或F类）参数设置默认值。
需更详细信息，参阅“运行参数汇总”。
当H d n〈〉0时：1.关闭设备2.打开设备3.持续按“”，直到出现”0”4.利用“、“，在0和”H d n”间选择默认参数。
5.持续按“”，直到出现”s t d”访问C类参数1.同时按“”“S e t”5秒钟以上，显示屏出现00。
2.利用“、“，直到显示数字22，此密码为允许访问参数。
3.按“S e t”进行确认。
4.显示屏将显示第一个可修改的C型参数代码。
修改参数步骤参照以下修改参数一节访问F类参数1.按“” 5秒钟以上（如果报警被激活，先关掉蜂鸣器），显示屏将显示第一个可修改的F型参数代码。
修改参数步骤参照以下修改参数一节修改参数C型或F型参数显示后，按以下步骤操作：1.利用“、“翻到需要修改的参数。
滚动显示时，显示屏上将显示表示参数所属类别的图标。
