钢井架基础设计方案
目录
一、编制依据：...................................................................... 2 .
二、工程概况........................................................................ 2 .
三、钢井架选型和定位................................................................ 2 .
四、钢井架基础设计.................................................................. 4 .
五、钢井架基础配筋验算.............................................................. 4 .
六、钢井架基础抗冲切、剪切验算..................................................................................... 6..
.
七、施工技术要求.................................................................... 6 .
、编制依据:
1、龙门架及井架钢井架安全技术规范(JGJ88-2O10
2、《建筑地基基础设计规范》(GDJ15-31-2003)
3、《混凝土结构设计规范》GB 50010-2010
2、简明施工计算手册（中国建筑工业出版社）
3、SSD100型钢井架说明书
、工程概况
本工程由2栋32层住宅（15#、16#住宅）及1栋3层幼儿园组成。
住宅楼均为地上 32层、地下1层；幼儿园地上3层，地下1层;总建筑面积为63701.90平方米，其中地上面积为54698.39平方米，地下面积为9003.51平方米。
本工程为钢筋混凝土剪力墙及框架结构，地基基础为桩基础。
本工程15#、16#高层住宅为剪力墙结构，幼儿园为框架结构；建筑结构的安全等级为二级，设计使用年限为50年；建筑场地类别为III类，地下室主体抗震等级为三级、幼儿园及高层住宅主体抗震等级为二级，抗震设防烈度为 7度；耐火等级为高层住宅为一类一级，幼儿园为二类二级。
拟在幼儿园安装2台型号相同钢井架，具体位置详平面布置图。
三、钢井架选型和定位
本工程钢井架计划采用佛山市南海区聚龙建设机械有限公司生产的SSD10型钢井架，额定载重< 1.0吨；搭设高度为20.0m，每节高度1.5m，重量0.32t，卷扬机重量为0.5吨，吊笼额定升降速度50m/mi n。
其主要性能参数详见下表1，具体位置见附图。
2#
井架基础定位图
表1、SSD100型三斗车钢井架主要性能参数表
序号 名称 单位 规格
SSD100 1 额定载重量 Kg 1000 2 提升斗车数 车 3 3 最大安装咼度 m 20.0 4 标准节尺寸 m 3.1 1.1 X .5 5
吊笼尺寸 m 2.8 1.8 1 6
吊笼自重
Kg
650
•o 2
JU I'-
71
井架架体
(3100x2100)
16-M14X500地脚螺栓
高 出地面 60
咼出地面120
f
卷 扬 机
1
1
」
3300 3刊。
厂‘小*
螺栓 M18-20X600
吕
5 - J
四、钢井架基础设计
钢井架基础采用C30混凝土，基础的大小应严格按使用说明书所标的尺寸确定。
地脚螺栓埋入深度不得小于350mm，基础截面尺寸及配筋(见下图)，钢井架基础支承在地下室侧壁回填土上
(回填土经夯实处理，回填的为粘性土，经夯实后特征值为65kpa)。
图1:井架基础平面图
五、钢井架基础配筋验算
1、钢井架基础承载力计算：
基础混凝土自重 G: 3.5 X 2.5 X 0.4 X 2.5=8.75 (t)
井架自重 G2: 20.0/1.5 X 0.32=4.48 (t)
井架配重、钢丝绳等 G: 2.0 (t)
卷扬机自重G: 0.5 (t)
吊笼自重G: 0.65 (t)
额定起重量G: 1.0 (t)
2、钢井架井架基础水平力受力较小，不作抗拔力核算。
\G
G
G .. G
图2:井架基础受力示意图
3、钢井架承台配筋计算：
(1)依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算基础设计值计算公式：P=G/A
X (G i+ G2 +G3 +G4) +1.4 X (G5+G)
G—钢井架井架基础荷载：G=1.2
=1.2 X (8.75+4.48+2.0+0.5)+1.4 X( 0.65+1.0 ) =21.19 (t)
2
A 基础底面面积，取A =8.75m ;
则基底反力 P=G/A=21.19X 10/8.75=24.21 kPa
2 2
M=P丄/8=24.21 X 3.5 /8=37.07kN.m
(2)配筋面积计算，公式如下：
依据《混凝土结构设计规范》GB 50010-2010
式中-1——系数，当混凝土强度不超过 C50寸，"1取为1.0,当混凝土强度等级为C80寸，八取为
0.94,期间按线性内插法确定；
fc ——混凝土抗压强度设计值；
h0 ——基础的计算高度，保护层厚度为50mm
经过计算得 / - s=37.07 X 106/(1.00 X 14.30 X 2.50 X 103X 3502)=0.008465
E =1-(1-2 X 0.008465) °5 =0.008501
.s=1-0.008501/2=0.99575
As=37.07 X 106/(0.99575 X 350X 300)=354.55mn?。
由于最小配筋率为0.15%,所以最小配筋面积为:3500 X 400X 0.15%=2100.0mr r t
故取 As=2100.0mrr?。
基础配筋为双向 110@20钢筋，总配筋为 As= (3500/200+1 )X 78.5 X 2=2983m r^ 354.55mrn,
且大于承台最小配筋率0.15 %要求(Asmin= 2100mft)。
配筋图如下：
按式(9.4.5 — 5)公式：ho>
式中 P j —基底净反力设计值，KN/tf; R=N/(2.9 X 1.9)=19.16 kpa
比一柱轴力设计值(KN);
N=1.2X (G2 +G3 +G4+G) +1.4 X J5=1.2 X (4.48+2.0+0.5+0.65) +1.4 X.0=10.556 (t) =105.56KN
a c +
b e—柱截面周长的一半， m a c+ b c= 2.9 + 1.9 = 4.8
B —按表9.4.5取值。
查表0.94
七、施工技术要求
1、混凝土基础板配双层双向© 10二级钢，钢筋网格为200 X 200,基础保护层为50mm
2、采用C30砼现浇基础，混凝土板表平面局部凹凸不大于10mm
3、按施工现场电气技术要求加装防雷接地装置。
4、浇筑时地脚螺栓与基础内钢筋扎成一体，地脚螺栓的位置必须按照基础图所示的尺寸设置。
图3:井架基础配筋图
六、钢井架基础抗冲切、剪切验算
依据《建筑地基基础设计规范》(GDJ15-31-2003)第9.4.5条要求，平板式筏基的板厚应满足
抗冲切、剪切要求，并厚度不应小于400mm为简化计算，把架体简化成一个柱子建模。
问臥锦El g网
经计算得：=0;取ho = 400mm满足抗冲切、剪切要求。
5、基础埋件四个基准点水平度（水平高差）w L X 2/1000 （L为两点间的距离，单位为米）, 基础必须经过验收后方可安装架体。
6、基础下部回填土在1.0m范围需做分层夯实，每层土层厚度为 300mm夯实的范围为基础尺寸各边延长1.0m进行处理。
钢井架平面布置图。
钢井架基础施工方案7页word

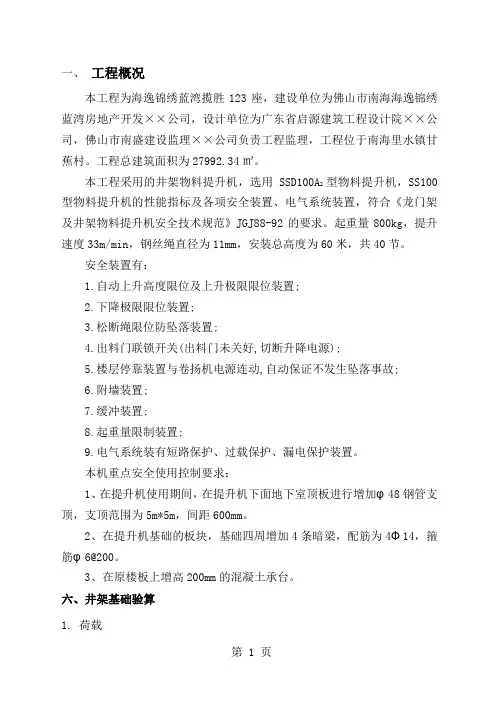

一、工程概况本工程为海逸锦绣蓝湾揽胜123座，建设单位为佛山市南海海逸锦绣蓝湾房地产开发××公司，设计单位为广东省启源建筑工程设计院××公司，佛山市南盛建设监理××公司负责工程监理，工程位于南海里水镇甘蕉村。
工程总建筑面积为27992.34㎡。
本工程采用的井架物料提升机，选用SSD100A2型物料提升机，SS100型物料提升机的性能指标及各项安全装置、电气系统装置，符合《龙门架及井架物料提升机安全技术规范》JGJ88-92的要求。
起重量800kg，提升速度33m/min，钢丝绳直径为11mm，安装总高度为60米，共40节。
安全装置有：1.自动上升高度限位及上升极限限位装置;2.下降极限限位装置;3.松断绳限位防坠落装置;4.出料门联锁开关(出料门未关好,切断升降电源);5.楼层停靠装置与卷扬机电源连动,自动保证不发生坠落事故;6.附墙装置;7.缓冲装置;8.起重量限制装置;9.电气系统装有短路保护、过载保护、漏电保护装置。
本机重点安全使用控制要求：1、在提升机使用期间，在提升机下面地下室顶板进行增加φ48钢管支顶，支顶范围为5m*5m，间距600mm。
2、在提升机基础的板块，基础四周增加4条暗梁，配筋为4Ф14，箍筋φ6@200。
3、在原楼板上增高200mm的混凝土承台。
六、井架基础验算1. 荷载(1)高架提升机设备自重，应由生产厂家产品说明书提供。
(2)吊笼向下冲击力提升机吊笼向下冲击力与其下降速度有关，为了简化汁算，采用如下公式计算。
吊笼重量： 5.50kN吊笼载重量： 8kN架体总重量： 1.5×60=90kN合计：103.5kNF=1.4×2×103.5=289.8KN(3)风荷载按《建筑结构荷载规范》(GB 50009--2019)中第7章计算风压产生的均布荷载或集中荷载，由此计算提升机架体对基础产生的弯距"。
钢井架专项施工方案
目录第一章工程概况1第二章钢井架基础1第三章钢井架安装与拆除2第一章工程概况广州市安居宝数码科技有限公司厂房及配套工程，位于广州市经济技术开发区科学城南部二横路。
由广州市安居宝数码科技有限公司投资兴建，广州市科城建筑设计有限公司设计，广东省建筑工程监理公司监理，广东省第一建筑工程有限公司承建，并委托广州经济技术开发区建设工程质量安全监督站进行监督。
广州市安居宝数码科技有限公司厂房及配套工程由大型办公楼、研发展览区及门卫室建筑工程组成。
建筑总面积约16171m2。
为框架钢筋混凝土结构。
本工程原始地貌属于残丘地貌类型，近场区的断裂主要有东向向的区域性断裂构造----瘦狗岭断裂带，因断裂隐伏、距场地较远，可不考虑断裂对场地的影响。
经钻探揭露，场地第四纪地层自上而下主要由表层填土和冲积相的粉质粘土局部粘土、淤泥质土、中砂，以及残积的砂质粘性土局部砾质粘性土局部粘土组成，沉积旋回简单。
表层填土物质组成、密实度和均匀性较差；冲积相粉质粘土力学性质较好，局部淤泥质土、中砂土质软弱且分布不均匀；残积土颗粒较粗，层面和厚度变化较大；下伏燕山三期中粗粒花岗岩（详见《广州市安居宝数码科技有限公司科学城厂房岩土工程勘察报告》）。
第二章钢井架基础一、安装方法钢井架基础：安装90角钢规格立柱的地脚螺栓（附地脚螺栓布置图），钢井架底座四个角相应固定在一水平高度的四个混凝土墩上，要求每个混凝土墩都能承受二分之一总重量的压力，设排水设施。
二、升降机基础设计该施工升降机使用说明书要求地基承载力不小于80KN/㎡，现地基承载力特征值为220Kpa，即220KN/㎡，满足要求。
中心井架的平面尺寸为1.20×1.20m,井架及设备、人员自重为30吨（包括动力作用），即300KN。
设基础平面为5.4 m×3.0 m(中心有效受力面积为3.0 m×3.0 m)，中心厚为0.8m，两侧为0.3m，验算如下：基底面积按下式计算：A=（F+G）/f=[300+25×(3×3×0.8)]/80=6.0㎡。
钢井架施工方案.(DOC)

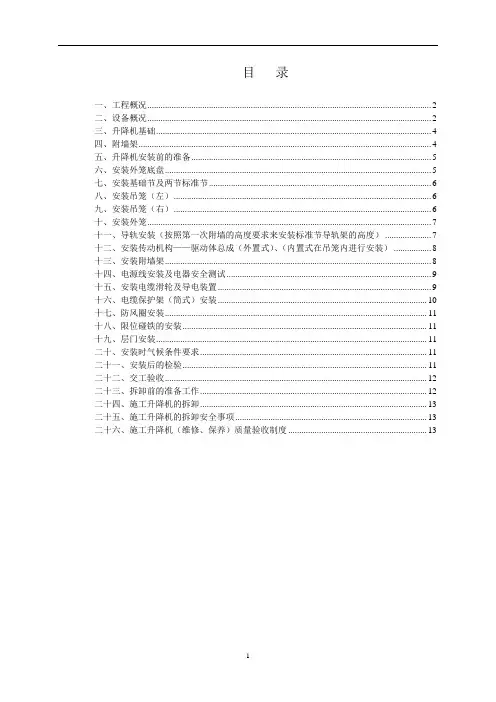

目录一、工程概况 (2)二、设备概况 (2)三、升降机基础 (4)四、附墙架 (4)五、升降机安装前的准备 (5)六、安装外笼底盘 (5)七、安装基础节及两节标准节 (6)八、安装吊笼（左） (6)九、安装吊笼（右） (6)十、安装外笼 (7)十一、导轨安装（按照第一次附墙的高度要求来安装标准节导轨架的高度） (7)十二、安装传动机构——驱动体总成（外置式）、（内置式在吊笼内进行安装） (8)十三、安装附墙架 (8)十四、电源线安装及电器安全测试 (9)十五、安装电缆滑轮及导电装置 (9)十六、电缆保护架（筒式）安装 (10)十七、防风圈安装 (11)十八、限位碰铁的安装 (11)十九、层门安装 (11)二十、安装时气候条件要求 (11)二十一、安装后的检验 (11)二十二、交工验收 (12)二十三、拆卸前的准备工作 (12)二十四、施工升降机的拆卸 (13)二十五、施工升降机的拆卸安全事项 (13)二十六、施工升降机（维修、保养）质量验收制度 (13)****工程钢井架施工方案***的设计基准期50年，结构设计使用年限为50年，建筑结构的安全等级为1级，抗震设防类别为丙类，抗震设防烈度6度，地基基础设计等级为乙级。
结构类型：框架剪力墙结构。
抗震等级为三级；剪力墙加强层为1-4层。
二、设备概况外笼外笼由固定标准节的底盘和防护围栏组成．外笼门由机械和电气锁定，除非吊笼落下来，外笼门将不能打开．如外笼门未开，吊笼将不能启动．附墙架有多种型号的附墙架，根据需要而选择其中任一型。
附墙架可在一定范围内调节某些尺寸。
沿导轨架高度，每层均要求安装一个附墙架。
吊笼吊笼为一钢结构，四周有坚固的钢丝网并设有进、出口门（即双笼开吊笼门），由安装在吊笼上的滚轮沿导轨架运行。
吊笼上设有安全钩（亦可设置电气控制）以防止吊笼从导轨架顶部脱离。
在安装时，吊笼顶部可作为工作平台。
由安全栏杆围住。
顶上有一活板门，通过配备的专用梯子，可方便的攀登到顶上进行安装和维修。
钢管井架搭设方案
钢管井架搭设方案1. 引言钢管井架是一种用于临时支撑和搭设管道、电缆和其他设备的结构。
它由钢管和连接件组成，可以根据具体需求进行灵活组装，适用于各种工业和建筑领域。
本文将介绍钢管井架搭设方案，包括搭设前的准备工作、搭设步骤和注意事项。
2. 准备工作在进行钢管井架搭设前，需要进行以下准备工作：2.1 设计和计划在开始搭设之前，需要进行设计和计划。
确定需要使用的钢管尺寸、数量和连接件类型，绘制详细的图纸，设计合理的支撑结构。
2.2 材料准备准备所需的钢管和连接件。
钢管应符合相关标准，具有足够的强度和稳定性。
连接件应与钢管匹配，保证连接牢固可靠。
2.3 工具准备准备所需的工具和设备，包括扳手、扭力扳手、梯子、锤子等。
确保工具完好无损，并进行必要的检查和维护。
2.4 安全准备保证施工现场的安全。
清理施工区域，移除障碍物。
准备好必要的个人防护装备，如安全帽、手套、护目镜等。
3. 搭设步骤3.1 确定搭设位置根据设计和计划，确定钢管井架的搭设位置。
清理搭设位置，确保平整和稳定。
3.2 安装基础支撑根据设计要求，安装基础支撑。
可采用地脚螺栓固定或挖掘基坑浇注混凝土等方式，确保井架的稳定性和承重能力。
3.3 组装钢管和连接件根据设计和计划，组装钢管和连接件。
根据需要进行切割和加工钢管，使用连接件将钢管连接起来。
确保连接牢固、稳定。
3.4 提升和调整使用起重设备将井架的部分或整体提升到位，并进行调整。
根据需要，使用水平仪等工具进行调平和调直。
3.5 固定和拆除将井架固定在支撑物上。
使用安全扣、螺栓等将井架与支撑物连接，保证井架的稳定和安全。
在需要拆除时，按相反的顺序进行操作。
4. 注意事项4.1 安全第一在搭设钢管井架时，安全第一。
注意施工现场的安全，使用个人防护装备，并遵守相关安全规定和操作规程。
4.2 严格按照设计施工根据设计和计划进行搭设，不得随意更改结构或使用不合适的材料。
确保井架的稳定和承重能力。
4.3 定期检查和维护定期检查钢管井架的连接件和支撑结构，确保其安全和稳定性。
教寓钢井架设计方案
一、工程概况：广东药学院教师公寓工程位于广医、广药生活区的中部。
其西侧是学生生活区，南临组团路。
广东药学院教师公寓为广东药学院公寓群组成部分，建筑层数为十一层，首层为架空层，普通钢砼框架结构，建筑面积为4067m2。
建筑檐口高度33.5m。
本工程场地土的类型属中软土；建筑场地类别属Ⅱ类。
二、物料提升机布置：根据现场情况和设计图纸，在满足施工要求的情况下，在（1）轴出1m×（D）轴～（Ｆ）轴中间处设置两车笼物料提升机一部，具体位置见附图。
物料提升机每节高度1.5m，搭设总高度41.5m。
三、施工准备：1、机具准备：物料提升机进场前必须经广州市特种设备监察检验所检验合格，具备相应资料，以便于安装好后立即进行验收。
2、人员准备：所有物料提升机安装、拆卸人员必须持有劳动部门核发的“登高作业”特种作业证书，施工现场必须有机管员在场进行协调指挥，电气部分安装必须由持有资格证的电工负责，严禁无证上岗。
3、物料提升机基础设计：根据现场场地标高及地质情况，确定基础形式：板为150厚；梁为300*400，梁面标高为-0.55m；板底标高为-0.95m，C25砼，配筋及截面（详见附图）。
物料提升机基础支承在硬塑性粉质粘土层上，硬塑性粉质粘土层承载力标准值f k 为260～400kpa，设计值取f k=260 kpa。
（1）、物料提升机基础承载力计算：（仅考虑梁部分受力）基础承载力N=0.3×（3.0+2.4）×2×260=842（kn）=86.0 t（2）、物料提升机基础荷载计算：计算数据：基础G1：（板）4.0×3.0×0.15×2.5=4.5（t）（梁）0.3×0.25×（2.3+3.3）×2×2.5=2.1（t）井架自重G2：41.5÷1.5×0.32=8.85（t）井架配重、钢丝绳等G3：2.0（t）工作荷载G4：1.0（t）物料提升机基础荷载G：G1+ G2 +G3 +G4=4.5+2.1+8.85+2.0+1.0=18.45（t）（3）、物料提升机基础竖向受力分析：基础受力分析：N－G=86.0（t）－18.45（t）=67.55（t）>0基础受力符合要求。
井架基础专项施工方案

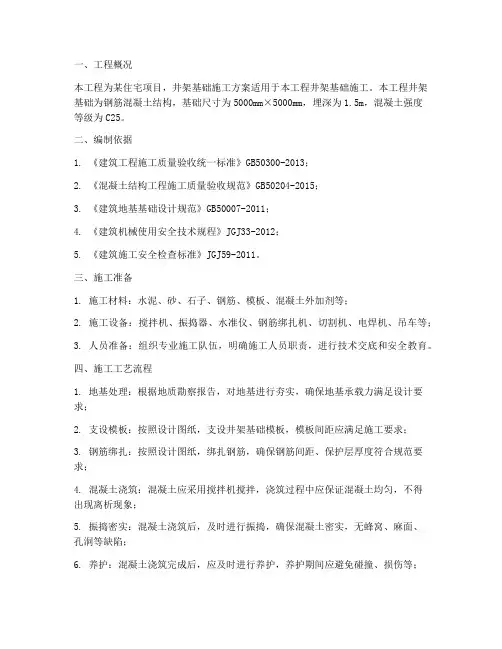

一、工程概况本工程为某住宅项目，井架基础施工方案适用于本工程井架基础施工。
