平面整体表示法制图规则(梁_柱)
混凝土结构施工图平面整体表示方法制图规则和构造详图
（独立基础、条形基础、筏形基础、桩基础）》勘误表
本图集第1次印刷后，读者陆续反馈了图集中的问题，经逐一核实，形成本勘误表，请购买第1次印刷的读者下载（网址）使用。
序号
页码
原文（波浪线处为需修改内容）
更正为
备注
1
58
表中：HRB335 HRBF335
16G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图
（现浇混凝土框架、剪力墙、梁、板）》勘误表
本图集第1次印刷后，读者陆续反馈了图集中的问题，经逐一核实，形成本勘误表，请购买第1次印刷的读者下载（网址）使用。
序号
页码
原文（波浪线或云线处为需修改内容）
更正为
备注
1
8
右栏第二行：框支柱
转换柱
仅一处
增加两条注
注7:当位于同一连接区段内的钢筋搭接接头面积百分率为表中数据中间值时，搭接长度可按内插取值；
注9:HPB300级钢筋末端应做180°弯钩，做法详见本图集第57页
原图注7序号调整为注8
6
61
表中：HRB335 HRBF335
HRB335
共两处
增加三条注
注7:当位于同一连接区段内的钢筋搭接接头面积百分率为100%时，llE=1；
HRB335
每表中一处，共两处
2
59
表中：HRB335 HRBF335
HRB335
每表中一处，共两处
3
61
表中：HRB335 HRBF335
HRB335
仅一处
增加注7：当位于同一连接区段内的钢筋搭接接头面积百分率为表中数据中间值时，搭接长度可按内插取值
梁柱平法新版
柱表注写内容
1、注写柱编号，编号由代号和序号构成。
2、注写各段柱旳起止标高，至柱根部往 上以变截面位置或截面未变但配筋变化处 为界分段注写。
3、截面尺寸： 矩形柱……注写截面尺寸b ×h及与轴
线关系旳几何参数代号b1、b2和h1、h2旳 详细数值，需相应于各段柱分别注写。 （b＝b1＋b2，h＝h1＋h2）
• 3、当梁中间支座两边旳上部纵筋不同步，须在 支座两边分别标注，不然只注一端即可。
（2 ）梁下部纵筋
• 当梁下部纵筋不全部伸入支座时，将梁支座下 部纵筋降低旳数量写在括号内。
• 例 梁下部纵筋注写为6φ25 2（－2)/4 ，则 表达上排纵筋为2φ25 且不伸入支座；下一排纵 筋为4φ25 ，全部伸入支座。Biblioteka 第2章 柱平法施工图制图规则
柱平法施工图旳表达措施：
1、列表注写方式 2、截面注写方式
2.1 列表注写方式
• 在平面布置图上分别在同一编号旳柱中 选择一种（有时需要选择几种）截面标注 几何参数代号；
• 在柱表中注写柱号、柱段起止标高、几 何尺寸与配筋旳详细数值，
• 配以多种柱截面形状及其箍筋类型图旳 方式，来体现柱平法施工图 。
（5 ） 梁侧面纵向构造钢筋 或受扭钢筋配置
•
G 4 Ф12，表达梁旳两个侧面共配置4
Ф12旳纵向构造钢筋，每侧各配置2Ф12。
•
N 6 φ22，表达表达梁旳两个侧面共配置
6 φ22旳受扭纵向钢筋，每侧各配置3φ22 。
（6） 梁顶面标高高差
• 当某梁旳梁顶面高于所在构造层旳楼面 标高时，其标高高差为正值,反之为负值。
例如：某构造层旳楼面标高为44.950m 当某梁旳梁顶面标高高差注写为（－0.050）
混凝土结构施工图平面整体表示方法
次梁 2φ18
主梁(框架梁) 次梁 8φ8(2)
（2）截面注写方式 在梁平面布置图上对所有梁按规定进行编号，从每种编号的梁中各选一根，
先将“单边剖面符号”画在该梁上，再引出绘制相应的截面配筋图，并在其上注 写截面尺寸和配筋具体数值。可单独使用，也可与平面注写方式结合起来。
三、板平法施工图的表示方法
c 贯通纵筋。其表达与有梁楼盖规定相同。
当局部区域的板面标高与整体不同时，应在图上注明板面标高高差及分布范 围。
例：一板带注写为ZSB3（5A） h=300 b=2500 15φ10＠100（10）/φ10＠200 （10） Bφ16＠100；Tφ18＠200，表示3 号柱上板带，有5跨且一端有悬挑；板带 厚300mm，宽2500mm；板带配置暗梁箍 筋，近柱端为φ10＠100共15道，跨中为 φ10＠200，均为10肢箍，贯通纵筋下部 为φ16＠100，上部为φ18＠200。
注: (xxA)为一端有悬挑,(xxB)为两端 有悬挑,悬挑不计入跨数。
②梁截面尺寸（必注）。等截面时用b×h表示，
为加腋梁时用b×h Yc1×c2表示，其中C1为 腋长，C2为腋高；对两端高度不相等的悬挑 梁，用斜线分隔根部与端部的高度值，即为 b×h1/h2。
③梁箍筋的配置（必注）。包括箍筋级别、直 径、加密区、非加密区间距、肢数
xx
(xx)为跨数
xx (xxA)为跨数及一端有悬挑
xx (xxB)为跨数及二端有悬挑
xx
b 板厚。注写为h=xxx，当悬挑板的端部改变截面厚度时，用斜线分隔根部 与端部的高度值，注写为h=xxx/xxx。
c 贯通纵筋。按板块的下部和上部分别注写， 以B代表下部，T代表上部，B＆T代表下部 和上部；X向贯通纵筋以X打头，Y向贯通纵 筋以Y打头，两向贯通纵筋配置相同时以X ＆Y打头。当为单向板时，另一项贯通的分
梁、柱施工图的平面整体表示法

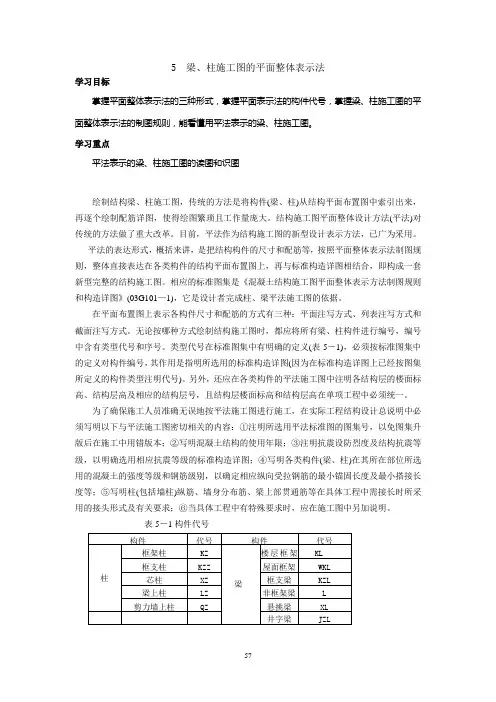

5梁、柱施工图的平面整体表示法学习目标掌握平面整体表示法的三种形式，掌握平面表示法的构件代号，掌握梁、柱施工图的平面整体表示法的制图规则，能看懂用平法表示的梁、柱施工图。
学习重点平法表示的梁、柱施工图的读图和识图绘制结构梁、柱施工图，传统的方法是将构件(梁、柱)从结构平面布置图中索引出来，再逐个绘制配筋详图，使得绘图繁琐且工作量庞大。
结构施工图平面整体设计方法(平法)对传统的方法做了重大改革。
目前，平法作为结构施工图的新型设计表示方法，已广为采用。
平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相结合，即构成一套新型完整的结构施工图。
相应的标准图集是《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101—1)，它是设计者完成柱、梁平法施工图的依据。
在平面布置图上表示各构件尺寸和配筋的方式有三种：平面注写方式、列表注写方式和截面注写方式。
无论按哪种方式绘制结构施工图时，都应将所有梁、柱构件进行编号，编号中含有类型代号和序号。
类型代号在标准图集中有明确的定义(表5－1)，必须按标准图集中的定义对构件编号，其作用是指明所选用的标准构造详图(因为在标准构造详图上已经按图集所定义的构件类型注明代号)。
另外，还应在各类构件的平法施工图中注明各结构层的楼面标高、结构层高及相应的结构层号，且结构层楼面标高和结构层高在单项工程中必须统一。
为了确保施工人员准确无误地按平法施工图进行施工，在实际工程结构设计总说明中必须写明以下与平法施工图密切相关的内容：①注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本；②写明混凝土结构的使用年限；③注明抗震设防烈度及结构抗震等级，以明确选用相应抗震等级的标准构造详图；④写明各类构件(梁、柱)在其所在部位所选用的混凝土的强度等级和钢筋级别，以确定相应纵向受拉钢筋的最小锚固长度及最小搭接长度等；⑤写明柱(包括墙柱)纵筋、墙身分布筋、梁上部贯通筋等在具体工程中需接长时所采用的接头形式及有关要求；⑥当具体工程中有特殊要求时，应在施工图中另加说明。
混凝土结构施工图平面整体表示方法制图规则和构造详图
平法讲座########公司2014年7月目录第一部分基本概念 (1)第二部分柱平面表示法 (3)一、注写 (3)二、抗震KZ钢筋构造 (5)三、非抗震KZ钢筋构造 (8)四、柱钢筋制作安装质量通病 (9)第三部分梁平面表示法 (10)一、注写 (10)二、抗震KL、WKL纵向钢筋构造 (12)三、梁配筋构造 (15)四、非抗震KL同抗震KL的异同点 (16)五、梁钢筋制作安装质量通病 (16)第四部分剪力墙平面表示法 (17)一、墙柱 (17)二、墙身 (20)三、墙梁 (22)四、洞口平面表示法 (24)混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）基本概念第一部分基本概念1、接头百分率（1）排扎接头连接区段长度为1.3L，区段内接头面积百分率梁板墙不宜＞25%，柱不宜＞50%，确有必要增加时梁不应＞50%，其他构件可放宽。
（2）机械连接及焊接接头连接区段为35d（d为较大直径）且不小于500mm，凡接头中心点位于该区段内的接头均属于内一区段，区段内接头百分率，受拉区不宜＞50%，接头不宜设在抗震框架梁、柱端加密区。
直接承受动力荷载的不宜采用焊接接头。
2、HPB235钢筋：180°弯钩，内直径≥2.5d，平直段长度不应小于3d，箍筋弯钩内直径不小于受力钢筋，一般结构弯90°，平直部分不宜小于5d，抗震结构应为135°，平直部分不应小于10d且不应小于75。
3、抗震等级钢筋混凝土房屋根据烈度、设防类型、结构类型和房屋高度，场地类别采用不同的抗震等级并应符合相应计算和构造措施要求。
4、锚固长度L 1、L1E纵向受拉钢筋绑扎搭接长度l1E、l1纵向受拉钢筋搭接长度修正数注：当不同直径的钢筋搭接时，其l1E与l1值按较小的直径计算；在任何情况下l1不得小于300mm；式中ζ为搭接长度修正数。
基本概念混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）L a 、LaE纵向受拉筋抗震锚固长度LaE受拉钢筋的最水锚固长度La注：1、四级抗震等级L aE=L a；2、当弯锚时，有些部位的锚固长度为≥0.4L aE+15d，见各类构件的标准构造祥图。
混凝土结构工程施工图平面整体表示方法
混凝土结构工程施工图平面整体表示方法在框架梁中，取消了原来纵向钢筋中的弯起钢筋，增加了加密箍筋，增加了文字注解，配合具有通用标准构造详图，减少钢筋的结构立面图及其截面图，提高了效率。
平面整体表示方法制图规则，可以用在钢筋混凝土结构的各种构件中，有“集中标注”和“原位标注”两种表示方式。
梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。
集中标注：1、梁编号。
2、梁截面尺寸。
3、箍筋：钢筋级别、直径、加密区及非加密区、肢数。
4、梁上下通长筋和架立筋。
5、梁侧面纵筋：构造腰筋及抗扭腰筋。
6、梁顶面标高高差（选注）。
梁钢筋的标注方法原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注：1、梁支座上、下部纵筋。
2、吊筋、附加箍筋。
根据平法制图的规则计算梁中主筋的结构尺寸在图中标注的KL1框架梁的上边缘引出一条铅垂线。
在这条铅垂线的右侧标注有几行字:第一行KLI 框架梁)梁的截面尺寸为300mmx500mm。
通常第二行∮6@100/200(2)表示箍筋采用直径为6mm的HPB235级钢筋，加密箍筋间距为100mmm，非加密箍距为200mm，通长区箍筋均为双肢箍。
第三行2∮16表示采用两根直径为16mm的HRB335级梁的通长筋。
通长筋是沿梁的全长布置的。
梁的左、右两端上方所标标注的4∮16，里边包括了2∮16通长筋。
剩下的2∮16是两段直角形筋和2∮16通长筋,是承受梁端部的负弯矩的。
梁下部中间的4∮16是承受梁中下部的正弯矩的（抗拉作用)，钢筋贯通全梁。
如图铅垂线及其右侧注的几行字就是“集中标注”。
假设给出的框架结构F三级抗震设防，混凝土的强度等级采用C30。
柱距为6000mm，柱宽400mm，査《三、四级抗震等级楼层框架梁KL 》部分。
钢筋混凝土结构施工图平面整体表示方法制图规则和构造详图(11G101-1、2、3)解读
• 《建筑地基基础设计规范》 GB50007——2002
• 《高层建筑混凝土结构技术 规程》JGJ3-2002 J186-2002
• 《建筑结构制图标准》 GB/T50105-2001
“平法”发展历程
11G101系列01G101平法2011年9月1日正式实施：
• 8、12G901-2《混凝土结构施工钢筋排布规则与构造详图（现浇混凝 土板式楼梯）》
• 9、12G901-3《混凝土结构施工钢筋排布规则与构造详图（独立基础、 条形基础、筏形基础、桩基承台）》
• 10、11G329-1《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》 • 11、11G329-2《建筑物抗震构造详图（多层砌体房屋和底部框架砌体
1、平法图集介绍
7/20/2020
1、平法图集介绍
钢筋混凝土结构施工有关图集
1、11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝 土框架、剪力墙、梁、板）》 2、11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝 土板式楼梯）》 3、11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、 条形基础、筏形基础及桩基承台）》 4、12G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图（剪力墙边 缘构件）》
钢筋混凝土结构施工图平面整体 表示方法制图规则和构造详图 （11G101-1、2、3）解读
7/2ห้องสมุดไป่ตู้/2020
目录
1
平法图集介绍
2 11G101与03G101的不同 3 11G101与04\06\08G101的不同
4
梁.墙.柱平法施工图
9.5 平法施工图9．5。
1概述1.平法施工图表示方法的产生随着国民经济的发展和建筑设计标准化水平的提高，近年来各设计单位采用了一些较为简便的图示方法，为了规范各地的图示方法，中华人民共和国建设部于2003年1月20日下发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国家建筑标准设计图集（简称“平法”图集),图集号为03 GlOl一1,于2003年2月15日执行。
2。
平法表示方法与传统表示方法的区别把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，整体直接地表示在各类构件的结构布置平面图上，再与标准构造详图配合,就构成了一套新型完整的结构设计表示方法。
改变了传统的那种将构件(柱、剪力墙、梁）从结构平面布置图中索引出来，再逐个绘制模板详图和配筋详图的繁琐方法。
平法适用的结构构件为柱、剪力墙、梁三种。
内容包括两大部分,即平面整体表示图和标准构造详图。
在平面布置图上表示各种构件尺寸和配筋方式。
表示方法分平面注写方式、列表注写方式和截面注写方式三种。
3。
常用构件代号在平法表示中，各种构件必须标明构件的代号,除表9-1中常用的构件代号外，又增加了在平法施工图中的常用构件代号,见表9—5：表9—5平法施工图的常用构件代号下面分别介绍柱、剪力墙、梁的平法施工图的绘制与阅读9。
5.2 柱平法施工图柱平法施工图的绘制是在柱平面布置图上采用列表注写方式或截面注写方式表达。
图9-19为柱平法施工图列表注写方式,图9—20为柱平法施工图截面注写方式。
它们的优点是省去了柱的竖、横剖面详图,缺点是增加了读图的难度.1。
柱平法施工图列表注写方式（1)柱平法施工图列表注写方式的主要内容柱平法施工图列表注写方式,包括平面图、柱断面图类型、柱表、结构层楼面标高及结构层高等内容,如图9-19所示。
图9—19柱平法施工图列表注写方式示例①平面图平面图表明定位轴线、柱的代号、形状及与轴线的关系。
如图中定位轴线的表示方法同建筑施工图.柱的代号为KZl，LZl等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图上分别在不同编号的梁中各选择一根梁用剖面号 引出配筋图，并在其上注写截面尺寸和配筋具体数 值的方式表达梁平法施工图。如图9.12所示。 在截面配筋图上注写截面尺寸b×h、上部筋、
图9.14是柱平法施工图截面注写方式示例。
表9.6 柱编号
柱类型 代号 序号
框架柱
框支柱 梁上柱
KZ
KZZ LZ
××
×× ××
剪力墙上柱
QZ
××
9.5.1.1 平面注写方式
平面注写方式是在梁平面布置图上分别在不同 编号的梁中各选一根梁，在其上注写截面尺寸和配
筋具体数值的方式表达梁平法施工图。
平面注写包括集中标注和原位标注。集中标注 表达梁的通用数值，原位标注表达梁的特殊数值。 如图9.11所示。
梁集中标注的内容为四项必注值和一项选注值， 它们分别是：
9.5 平面整体表示法制图规则
平面整体表达方式是把结构构件的尺寸和配筋 等，按照平面整体表示方法制图规则，整体直接表
达在各类构件的结构平面布置图上，再与标准构造
详图配合，构成完整的结构设计，改变了传统的那 种将构件从结构平面布置图中索引出来，再逐个绘 制配筋详图的繁琐方法。
9.5.1 梁平法施工图制图规则
柱表注写的内容有：
（1）注写柱编号 柱编号由类型编号和序号组成，
编号方法如表9.6所示。
（2）注写各段柱的起止标高 自柱根部往上以 变截面位置或截面未变但配筋改变处为界分段注写。
（3）注写截面尺寸b×h及轴线关系的几何参数 代号b1、b2和h1、h2的具体数值 须对应于各段柱 分别注写。 （4）注写柱纵筋 包括钢筋级别、直径和间距， 分角筋、截面b边中部筋和h边中部筋三项。 图9.13是柱平法施工图列表注写方式示例。
图9.11 梁平面整体配筋图平面注写方式
图9.11 梁平面整体配筋图平面注写方式
表9.5 梁编号
梁类型 楼层框架梁 代号 KL 序号 ×× 跨数及是否带有悬挑 （××）、（××A）或（××B）
屋面框架梁 框支梁
非框架梁 悬挑梁
WKL KZL
L XL
×× ××
×× ××
（××）、（××A）或（××B） （××）、（××A）或（××B）
下部筋、侧面筋和箍筋的具体数值时，其表达方式
与平面注写方式相同。
图9.12 梁平法施工 图截面注写方式
9.5.2 柱平法施工图制图规则
9.5.2.1 列表注写方式
列表注写方式是在柱平面布置图上分别在同一 编号的柱中选择一个截面标注几何参数代号；在柱 表中注写柱号、柱段起止标高、几何尺寸与配筋的 具体数值，并配以各种柱截面形状及其箍筋类型图 的方式表达柱平法施工图。
（1）梁编号 梁编号为必注值，编号方法如表9.5 所示。 （2）梁截面尺寸 梁截面尺寸为必注值，用b×h 表示。当有悬挑梁，且根部和端部的高度不相同时， 用b×h1/h2表示。 （3）梁箍筋 梁箍筋为必注值，包括箍筋级别、 直径、加密区与非加密区间距及支数。
（4）梁上部贯通筋和架立筋根数
（5）梁顶面标高高差此项为选注值。梁顶面标 高高差是指相对于结构层楼面标高的高差值。如图 9.11。
表9.6 柱编号
柱类型 代号 序号
框架柱
框支柱 梁上柱
KZ
KZZ LZ
××
×× ××
剪力墙上柱
QZ
××
图9.13 柱列表注写方式
9.5.2.2 柱平法施工图截面注写方式
柱平法施工图截面注写方式是在分标准层绘制
的柱平面布置图的柱截面上分别在同一编号的柱中 选择一个截面，以直接注写截面尺寸和配筋具体数 值的方式表达柱平法施工图。 柱的编号方法如表9.6所示。
