作者：琴童

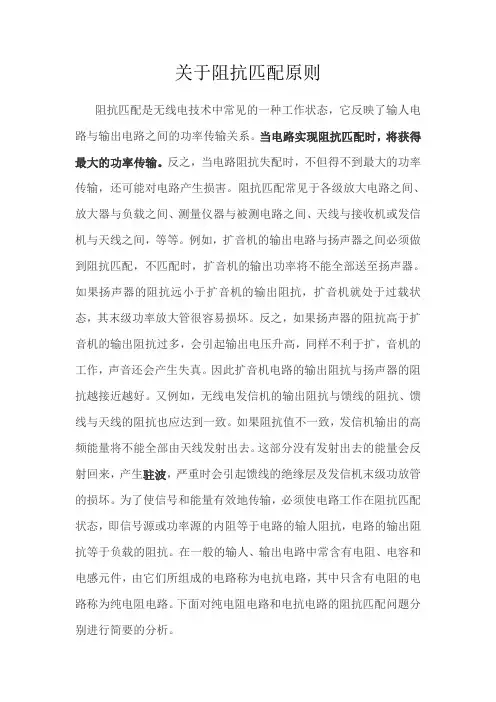

很多人都从功率上来考虑音箱头（这里主要指后级）和喇叭的匹配问题，实际上两者的匹配主要是看阻抗的匹配，这也就是为什么音箱头后面接喇叭的输出傍边都写的是阻抗（欧姆），而不是功率。
一、如果判定自己的喇叭阻抗是多少？
要判定这个问题，首先要复习一下中学物理学，并联和串联的概念，我们都知道将两个电阻串联，总电阻等于两者之和，而将两者并联，电阻就减小，总电阻等于两者
串联：R=R1+R2+……
并联：1/R=1/R1+ 1/R2+ ……
一般常用的吉他喇叭都是4、8、16欧姆的
那么根据公式，我们就可以知道，两个8欧姆的喇叭串联的话，总阻抗就是16欧姆。而并联的话，就是4欧姆了。
下面是3种常见的CAB型号，分别是212 串联、212 并联、412 串并联。
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
二、如何连接？
最标准的方式当然是输出阻抗和喇叭阻抗完全匹配，也就是说将音箱后级的输出阻抗调到和喇叭的总阻抗相同的数值，然后连接。比如8欧姆匹配8欧姆。
另外你也可以用8欧姆的输出阻抗去匹配比它大的喇叭阻抗，比如8欧姆匹配16欧姆的喇叭，或者4欧姆匹配16欧姆的喇叭。这样做，会使得音色变的暗淡、光滑，但响应度会更好一点，输出也会稍微小点。
请注意，绝对不要用高的输出阻抗去匹配低的喇叭阻抗，比如8欧姆的输出阻抗就不能去接4欧姆的喇叭。那样会损害你的音箱。
说到这里，我们要复习一下欧姆定律：
流过电路里电阻的电流，与加在电阻两端的电压成正比，与电阻的阻值成反比。这就是欧姆定律。
U=I x R （电压=电率 X 电阻）
以及功率计算公式
P=U x I （功率 = 电压 X 电流）
当后级输出一个固定的电压给喇叭，如果喇叭的阻抗太小，那么通过的电流就太大，那么功率就大了。这样固然可以得到更大的音量，但是请注意，音箱的最大输出功率是固定的，当喇叭的功率要求就超过了音箱能够提供的功率，那么音箱就推不动喇叭，时间长了音箱就会长时间超负荷工作，当然要累趴下了。这就是为什么不能用高的输出阻抗去匹配低阻抗的喇叭。
为什么我们说音箱不能0负载工作，也是这个道理，当喇叭阻抗为0的时候，等于是短路的接法，这样的做法有什么后果不用多说了吧？
而喇叭阻抗如果大于音箱输出标准，那么电流就会变小，功率也变小，那么就不会超出音箱的功率范围，等于一个能够举100斤的人，现在让他去举50斤的重量，自然绰绰有余了，响应度自然就会更好一点。这就是所谓的低效率喇叭。这个概念有点象CLASS A的音箱那种概念，往往这样的音箱不会很大功率的，而且是非常耗费管子的寿命的，也就是我们用了很多的力气，就是为了得到那么一点点的精华。
所以说，如果你要更加大声的话，选用低阻抗的喇叭，而你要细节反应更好的话，选用高阻抗喇叭。比如，如果你的音箱输出阻抗是8欧姆，那么你选用8欧姆的喇叭，会得到最饱满的大音量，非常的POWER有力量。而选用16欧姆的喇叭，则音量就会小，但是却会有更好的反映度，更好的细节表现。
以下是大部分的连接方式：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
此主题相关图片如下：
