后张法预应力混凝土梁施工方案
后张法预应力混凝土梁
施工方案
工程名称：
编制单位：
编制人：
审核人：
批准人：
编制日期：年月日
1
目录
第一章编制依据 (5)
第二章工程概况 (7)
第1节工程简介 (8)
第2节结构设计要求 (8)
第3节主要工程量清单 (10)
第三章施工计划 (11)
第四章施工准备 (14)
第1节材料准备 (14)
第2节机具、设备准备 (15)
第3节技术准备 (17)
第五章施工方案 (21)
第1节工艺流程 (21)
第2节模板支设 (22)
第3节安装波纹管 (23)
2
第4节混凝土浇筑 (27)
第5节预应力钢绞线制作、穿束 (27)
第6节预应力钢绞线张拉 (28)
第7节孔道灌浆、封锚 (32)
第六章质量保证措施 (33)
第1节分项工程检验计划 (33)
第2节质量保证体系 (38)
第3节质量问题的解决 (40)
第4节成品保护 (40)
第5节质量记录 (41)
第七章职业健康安全保证措施 (42)
第1节基本规定 (42)
第2节危险物品的使用 (43)
第3节钢绞线制作安装 (44)
第4节灌浆 (45)
3
第八章环境保护措施 (46)
第1节环境因素的识别 (46)
第2节环境污染预防 (47)
4
第一章编制依据
编制依据一览表表1-1
5
（续表）
6
第二章工程概况
7
第1节工程简介
2.1.1 某师范专科学校位于某市西南，本工程为新建室内篮球训练场馆，一层框架结构，建筑面积1965.7m2。
建设场地地势平坦。
地表无积水。
土质主要为砂土、粉土、粉质粘土。
2.1.2 建筑场地属暖温带大陆性气候，四季分明，年平均气温14.4℃。
7 月最热，平均27.3℃；
1 月最冷,平均0.2℃；年平均降雨量640.9mm，无霜期220d，全年日照时间约2400h。
年平均相对湿度为60%，年平均风速为3m/s，最大风速38m/s，盛行东北风和东南风。
第2节结构设计要求
2.2.1 本工程为框架结构，工程结构的合理使用年限为50 年，建筑结构安全等级为二级，建筑抗震设防类别为丙类，按七度抗震设防，框架结构抗震等级为三级。
2.2.2 本工程屋面为现浇梁板结构（图2-1），其中的5 榀屋面梁（b×h=300 ㎜×1200 ㎜）采用后张部分预应力混凝土结构（图2-2）。
每榀预应力屋面梁采用2 束6 根直径Φ s15.2mm、1860 级7φ5 高强度低松弛钢绞线作为纵向受力钢筋。
混凝土强度等级C40。
2.2.3 锚具采用QM 锚具体系，预埋φ65 金属螺旋成孔。
8
图2-1 屋面结构平面图
图2-2 预应力钢绞线配筋示意图
2.2.4 预应力梁箍筋加密区长度取0.2Ln (Ln 为净跨)和3hb （hb 为预应力梁截面高度）中
9
的最大值，本工程中为3500mm。
2.2.5 孔道灌浆采用PO52.5 普通硅酸盐水泥,水灰比0.45，并掺入0.25%水质素磺酸钙。
2.2.6 设计要求预应力钢铰线必须待混凝土强度达到100%后方可进行张拉。
预应力钢铰线张拉后用C40 微膨胀混凝土封锚。
2.2.7 设计要求混凝土结构施工前应根据结构设计特点、预应力体系与施工条件，按设计图纸提供的预应力筋索形图做出预应力筋曲线坐标与端部构造图，编制预应力施工方案，送设计院审核后实施。
2.2.8 张拉过程采用应力和伸长值双控制，在QM 体系中用顶压器增强锚固效果。
第3节主要工程量清单
主要工程量清单表2-1
10
第三章施工计划
劳动力计划表3-1
11
施工机械设备计划表3-2
12
13
14
第四章施工准备
第1节材料准备
4.1.1 钢绞线：选用江西新华金属制品股份有限公司生产的钢绞线，公称直径ΦＳ1
5.24， 标准强度1860N/mm 2
， 技术参数详见表4-1： 钢绞线技术参数表4-1
4.1.2 金属螺旋管：由0.3mm 厚钢带卷制而成，选用内径φ65（接头套管φ70）规格，每根长6m,详见图4-1： 面积（㎜）
fptk （N/㎜
） fpy （N/㎜） fpy'（N/㎜） Es （N/㎜）
图4-1 金属螺旋管
第2节机具、设备准备
4.2.1 锚具：选用群锚体系QM15－7 型（详见图4-2）
包括锚板、夹片喇叭型垫板（铸钢件、成品）和螺旋筋，配套夹片为三片式直开缝夹片，如果用斜开缝夹片则转角方向包括锚板、夹片喇叭型垫板（铸钢件、成品）和螺旋筋，配套夹片为三片式直开缝夹片，如果用斜开缝夹片则转角方向应与钢绞线的捻向（一般为左向）相反。
由开封某预应力有限责任公司供应。
4.2.2 千斤顶：选用YCD－120型穿心液压千斤顶，由于千斤顶穿心孔直径较大，在工具锚与缸体之间加一钢套环，配套使用（详见图4-3），技术参数详见表4-2。
15
千斤顶技术参数表4-2
额定油压50MPa 张拉缸活塞面积290cm2
张拉行程180mm 理论张拉力1450kN
回程油压20MPa 穿心孔直径128mm
16
4.2.3 顶压器：选用QM15－7 锚具和YCD－120 千斤顶相配套的顶压器2 台。
4.2.4 高压油泵：选用ZB2×2/49 型双油路电动高压油泵2 台，额定油压50MPa ，与千斤顶油压相匹配。
千斤顶和顶压器可以公用一台油泵。
4.2.5 油压表：选用精度1.5 级60MPa 量程表。
4.2.6 压浆泵：选用UB－3 型灰浆泵一台，水平输送距离150m，电动机功率4kW，工作压力1.5MPa，满足要求。
第3节技术准备
4.3.1 本工程需要满足的强制性条文详见表4-3，施工之前由项目技术负责人组织全体人员学习掌握有关强制性条文和施工方案。
4.3.2 张拉设备标定：对千斤顶、高压油泵、油表配套校验，标定、确定张拉力与油压（油表读数）的关系，作为张拉依据。
采用千斤顶顶压压力机方式。
4.3.3 钢绞线下料长度计算
（1）钢绞线下料长度＝梁内长度L＋两端伸出长度（伸出长度考虑千斤顶长度、锚具厚度和
17
外露长度取1.35m）；
（2）钢绞线在梁内呈抛物线形布置，并在距两端2m 处各有一反弯点，见图4-4，从反弯点分开L 的计算分二部分，
需满足的强制性条文表4-3
18
5 JGJ85-2002 3.0.2 预应力筋-锚具组装件的静载锚固性能试验结果，应同时满足锚具效率系数等于或大于0.95 和预应力筋总应变等于或大于2.0%两项要求
6 JGJ85-2002 3.0.3 锚具的静载锚固性能，应由预应力筋-锚具组装件静载试验测定的锚具效率系数和达到实测极限拉力时组装件受力长度的总应变确定
19。
后张法预应力混凝土梁桥施工方案
后张法预应力混凝土梁桥施工方案概述:预应力混凝土梁桥是一种常见的桥梁结构形式，通过在梁的构件中引入预应力钢筋，可以有效地提高桥梁的承载能力和耐久性。
在梁桥的施工过程中，需要合理设计预应力钢筋的布置和施工工艺，以确保梁桥的结构稳定和安全性。
施工材料和设备准备：1.混凝土：确保混凝土的配合比合理，强度达到要求。
根据桥梁的使用条件和预期寿命等因素，选择合适的混凝土等级。
2.预应力筋：选择符合国家标准的预应力钢筋，保证其质量和强度。
根据桥梁的设计要求和受力分析，确定预应力筋的直径和数量。
3.预应力锚具：选用可靠的预应力锚具，以确保预应力筋的固定效果。
4.施工设备：需要配备足够的预应力张拉设备和工具，如张拉机、千斤顶、卷扬机等。
施工工艺流程：1.准备工作：1)准备设计图纸和施工方案，并组织施工人员进行技术培训，确保施工的规范性。
2)设计和施工人员与监理单位共同检查桥梁的基础和支座情况，确保其满足施工要求。
2.预应力筋的布置与固定：1)根据设计要求，确定预应力筋的布置位置和数量。
2)制作预应力筋的加固套筒，并在梁的预留孔中安置套筒。
3)将预应力筋置于套筒中，确保其位置和方向正确，然后进行固定。
3.混凝土施工：1)铺设和安装模板，并根据设计要求设置混凝土浇筑段。
2)施工前合理安置混凝土浇筑的槽口和通孔，并根据需要设置排水管道。
3)混凝土浇筑过程中，在浇筑端采取适当的振捣措施，以确保混凝土的密实性和质量。
4)在适当的时间对混凝土进行养护，以防止混凝土过早干燥和开裂。
4.预应力筋的张拉：1)待混凝土达到一定强度后，进行预应力筋的张拉工作。
2)使用张拉机和千斤顶，逐渐施加预应力，直到达到设计要求的张拉力为止。
3)监测预应力筋的变形和张拉力，并根据需要进行调整和补充。
5.后张法预应力筋的加固：1)待混凝土完全硬化后，进行后张法的预应力筋加固。
2)使用锚具和张拉机，逆向加载预应力筋，使其受到压应力，增加桥梁的承载能力。
后张法预应力混凝土(详细完整版)
后张法预应力混凝土一、设计与规划：1．根据结构设计要求，确定后张法预应力混凝土的数量、位置和布置。
2．考虑结构受力情况、构造形式和后张法预应力筋特性，合理确定后张法预应力策略。
二、材料选择：1．选择符合相关标准和规范要求的高强度钢筋和高性能混凝土作为后张法预应力混凝土的材料。
2．虑预应力筋的抗拉强度、弯曲性能以及混凝土的抗压强度和耐久性等指标。
三、孔洞制作与布置：1．在混凝土浇筑前，根据设计要求预留一定数量和位置的孔洞，用于穿线和后张法预应力筋的锚固。
2．孔洞的位置和尺寸必须符合设计要求，并与钢筋的布置相协调。
四、穿线与锚固：1．使用穿线器具将后张法预应力筋穿过预留的孔洞。
2．在预应力筋的末端使用锚固装置，确保预应力筋与混凝土之间的良好粘结和承载能力。
五、混凝土浇筑：1．在后张法预应力筋穿线和锚固后，进行混凝土的浇筑。
2．采取适当的振捣和振动等施工措施，确保混凝土充分填充孔洞，并与预应力筋形成良好的粘结。
六、后张拉操作：1．在混凝土强度达到规定要求后，进行后张拉操作。
2．用专用的后张拉设备，对预应力筋进行张拉，使其产生足够的应力。
七、锚固与固化：1．在完成后张拉后，将预应力筋的末端锚固在锚固装置中。
2．确保锚固装置具有足够的抗拉强度和刚度，能够可靠地锚固住预应力力，并承担结构荷载。
3．根据混凝土的性能和硬化过程，采取适当的固化措施，确保混凝土的强度和耐久性。
八、质量控制与验收：1．施工过程中应严格按照施工规范和要求操作，确保施工质量和安全可靠。
2．完成后张法预应力混凝土后，进行质量验收，包括锚固长度、预应力力和混凝土质量等的检查和测试。
九、监测与维护：1．使用阶段应定期监测后张法预应力混凝土的状态，包括预应力力的变化和锚固部位的安全性等。
2．如发现异常情况，应及时采取相应的维护和修复措施，确保结构的安全性和可靠性。
后张法预应力混凝土箱梁施工方法
后张法预应力混凝土箱梁施工方法1.台座设置：对原地面进行清理、整平，碾压密实，在其上铺设10cm厚碎石并整平碾压，两端支点部位采用浆砌片石加强，再在其上浇筑30cm 厚素砼，在底座上预留孔道，以备用拉杆固定外模。
并按设计要求设置预拱度，预拱度值按二次抛物线进行布设。
其上铺5mm钢板作为底模，底模钢板与底座砼中预埋的钢筋焊接，以防止钢板变形，钢板的接缝处进行焊接并用电动砂轮磨平打光。
2.钢筋（钢绞线）：在装运及储存时严格保护，严防受到物理损害、腐蚀和污染。
在选用时首先检查其质量证明书、包装方法及标志内容是否附和规定，其表面不得有润滑剂及油污等。
钢筋采用钢筋切断机切断、弯筋机弯制成型，就地在梁台座处进行绑扎、增加点焊数量，以免钢筋骨架变形。
钢筋绑扎时先绑扎底、腹板钢筋，待浇注完底、腹板砼后，再绑扎顶板。
顶板钢筋绑扎前，要对顶板底模、腹板伸入顶板部分的钢筋、施工缝进行清理和凿毛工作。
钢绞线采用机械下料，穿束机穿束。
3.预应力制孔：波纹管的安装以底模为基准，按预应力钢绞线曲线坐标直接量出相应点的高度，标在钢筋上，定出波纹管位置，将钢筋托架焊牢定位在箍筋上，用铁丝扎牢抽拔管，当波纹管的安装与钢筋发生妨碍时，调整钢筋位置，以保证预应力管道位置的准确。
特别应注意使锚下垫板与预应力孔道中心保持垂直。
4. 模板制作与安装：预制梁底模采用5mm 钢模板，外模采用大块钢模板，板面用6mm 钢板焊制而成，用8#槽钢做主要支撑骨架， ∠50角钢做加劲骨架，为确保构件尺寸，采用标准加工厂制作。
模板分段制作成整体，M16螺栓拉杆连接，板与板之间放置软小的空心塑料管防止漏浆。
采用拉杆及钢管进行加固。
在模板的外侧装托架安装附着式振动器。
外模的安装与拆卸工作由龙门吊完成，内模采用拆装式木模板，立模时先设立侧外模和端模，在浇注底板砼后，用龙门吊迅速吊装分节段拼装成型的内模。
浇注腹板砼后，再设立顶板侧模、端头模。
内模吊装前，要先将已灌注部分砼人工抹平，并将内模外包一层塑料纸，以便于以后内模的拆除和防止漏浆。
后张法预应力施工方案
后张法预应力施工方案一、工程概述本工程为_____项目，位于_____，建筑面积为_____平方米。
结构形式为_____，其中部分梁、板采用后张法预应力技术，以提高结构的承载能力和抗裂性能。
二、施工准备（一）技术准备1、熟悉施工图纸，进行图纸会审，明确设计意图和施工要点。
2、编制施工方案，向施工人员进行技术交底。
（二）材料准备1、预应力筋：选用符合设计要求的高强度低松弛钢绞线，其性能指标应符合国家标准。
2、锚具：根据预应力筋的规格和类型，选择配套的锚具，锚具的质量应符合相关标准。
3、波纹管：选用金属波纹管或塑料波纹管，其尺寸和性能应满足设计要求。
（三）施工设备准备1、千斤顶：根据预应力筋的张拉吨位，选择合适的千斤顶，并进行校验。
2、油泵：与千斤顶配套使用，保证供油稳定。
3、压浆机：用于预应力孔道的压浆。
（四）劳动力准备组织专业的预应力施工队伍，包括预应力筋制作、安装、张拉和压浆等工种。
三、施工工艺流程（一）预应力筋制作1、根据设计要求，计算预应力筋的下料长度。
2、采用砂轮切割机切割钢绞线，严禁采用电弧切割。
3、将切割好的钢绞线进行编束，每隔 1 15m 用铁丝绑扎一道。
（二）预留孔道1、在梁、板钢筋绑扎的同时，安装波纹管。
波纹管的位置应严格按照设计要求布置，并用钢筋支架固定。
2、波纹管的接头采用大一号的波纹管套接，套接长度不小于200mm ，并用密封胶带密封。
3、在波纹管上设置灌浆孔和排气孔，其间距不宜大于 30m 。
（三）预应力筋穿束1、在混凝土浇筑前，将预应力筋穿入波纹管内。
2、穿束时应注意保护预应力筋的外皮，避免划伤。
（四）混凝土浇筑1、混凝土的配合比应符合设计要求，其强度等级不应低于 C40 。
2、浇筑混凝土时，应避免振动棒直接碰撞波纹管和预应力筋。
3、混凝土浇筑完成后，应及时进行养护，养护时间不少于 7 天。
（五）预应力筋张拉1、待混凝土强度达到设计强度的 75%以上时，方可进行预应力筋的张拉。
后张法预应力张拉施工方案
后张法预应力张拉施工方案
在预应力混凝土结构的施工中，后张法是一种常用的施工方法，用于在混凝土硬化之后施加预应力。
本文将详细介绍后张法预应力张拉的施工方案。
1. 背景介绍
预应力混凝土是一种在施工过程中施加预应力的混凝土结构，以提高结构的承载能力和抗震性能。
后张法是一种在混凝土硬化后施加预应力的方法，通常应用于梁、板、框架等结构的施工中。
2. 施工准备
在进行后张法预应力张拉施工前，需要进行以下准备工作：
•设计预应力方案和计算预应力张拉力；
•准备预应力钢筋；
•配置张拉设备。
3. 施工步骤
后张法预应力张拉的具体施工步骤如下：
3.1 钢筋穿线
在混凝土结构中设置预应力钢筋，并通过孔洞或导管将钢筋引出待张拉位置。
3.2 固定锚具
在待张拉位置固定锚具，并将预应力钢筋固定在锚具上。
3.3 张拉预应力
使用张拉设备施加预应力力，使预应力钢筋产生一定的拉力，直至达到设计要求的预应力张拉力。
3.4 固定锚固
在预应力达到设计要求后，将预应力钢筋与锚具固定，确保预应力传递到混凝土结构中。
4. 质量控制
在后张法预应力张拉施工过程中，需要严格控制质量，保证结构的安全性和可
靠性。
质量控制的关键点包括：
•钢筋的质量和焊接质量；
•预应力张拉力的准确控制；
•锚具的固定性能。
5. 结束语
后张法预应力张拉施工方案在预应力混凝土结构的施工中扮演着重要的角色，
通过本文的介绍，希望能够帮助读者更好地理解后张法的施工方法和质量控制要点，保证结构施工质量和安全。

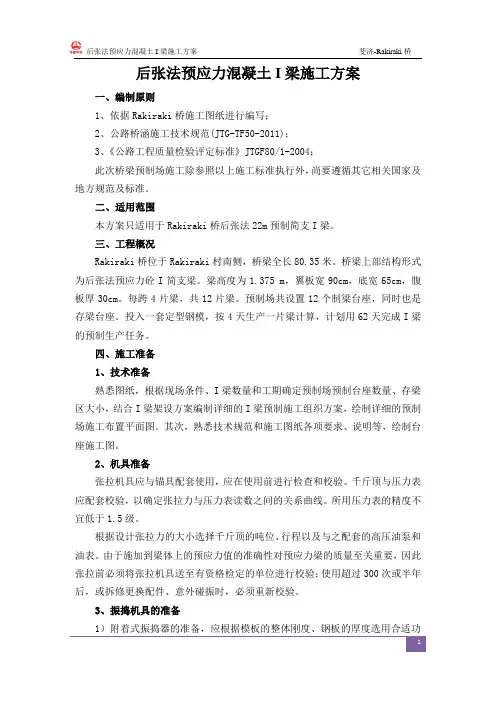

后张法预应力混凝土I梁施工方案
后张法预应力混凝土I梁施工方案一、编制原则1、依据Rakiraki桥施工图纸进行编写；2、公路桥涵施工技术规范(JTG-TF50-2011)；3、《公路工程质量检验评定标准》JTGF80/1-2004；此次桥梁预制场施工除参照以上施工标准执行外，尚要遵循其它相关国家及地方规范及标准。
二、适用范围本方案只适用于Rakiraki桥后张法22m预制简支I梁。
三、工程概况Rakiraki桥位于Rakiraki村南侧，桥梁全长80.35米。
桥梁上部结构形式为后张法预应力砼I简支梁。
梁高度为1.375 m，翼板宽90cm，底宽65cm，腹板厚30cm。
每跨4片梁，共12片梁。
预制场共设置12个制梁台座，同时也是存梁台座。
投入一套定型钢模，按4天生产一片梁计算，计划用62天完成I梁的预制生产任务。
四、施工准备1、技术准备熟悉图纸，根据现场条件、I梁数量和工期确定预制场预制台座数量、存梁区大小，结合I梁架设方案编制详细的I梁预制施工组织方案，绘制详细的预制场施工布置平面图。
其次，熟悉技术规范和施工图纸各项要求、说明等，绘制台座施工图。
2、机具准备张拉机具应与锚具配套使用，应在使用前进行检查和校验。
千斤顶与压力表应配套校验，以确定张拉力与压力表读数之间的关系曲线。
所用压力表的精度不宜低于1.5级。
根据设计张拉力的大小选择千斤顶的吨位、行程以及与之配套的高压油泵和油表。
由于施加到梁体上的预应力值的准确性对预应力梁的质量至关重要，因此张拉前必须将张拉机具送至有资格检定的单位进行校验；使用超过300次或半年后，或拆修更换配件、意外碰振时，必须重新校验。
3、振捣机具的准备1）附着式振捣器的准备，应根据模板的整体刚度、钢板的厚度选用合适功率的振捣器。
如钢板为5mm厚，可采用2.2KW附着式高频振捣器，可改善I梁马蹄处气泡较多的缺陷。
2）插入式振捣器可采用普通较常用的50型配合30型振捣器。
4、其他机具准备钢筋加工、定型模板、混凝土拌和运输、养生压浆、安全设施、试验等。
后张法预应力施工方案
后张法预应力施工方案一、引言后张法预应力施工方案是一种在混凝土构件中增加预应力的方法，它通过在构件的内部预留孔道，并在孔道中穿入预应力筋，然后浇筑混凝土，待混凝土达到规定强度后，通过张拉设备对预应力筋进行张拉，使混凝土产生预压应力。
这种施工方案广泛应用于桥梁、高速公路、地铁等大型基础设施的建设中，能够显著提高结构的安全性和耐久性。
本文将详细介绍后张法预应力施工方案的设计、施工流程、质量控制等方面的内容。
二、后张法预应力施工方案设计1、确定预应力筋的数量和布置根据结构承受的荷载和设计要求，确定预应力筋的数量和布置。
在满足结构承载能力的前提下，尽量减少预应力筋的数量，以降低成本。
同时，要确保预应力筋的布置合理，避免出现交叉等现象。
2、确定预留孔道的直径和位置预留孔道的直径和位置对预应力的施加有着重要的影响。
孔道直径应足够大，以保证预应力筋能够顺利穿过。
同时，孔道的位置应尽量分散，以避免集中应力对结构造成不利影响。
3、设计张拉设备和锚具根据预应力筋的种类和规格，选择合适的张拉设备和锚具。
张拉设备应具有足够的吨位和精度，以满足张拉力的要求。
锚具应具有可靠的锚固性能，以确保预应力筋的固定和传递。
三、后张法预应力施工流程1、制作模板和钢筋骨架根据设计要求，制作模板和钢筋骨架。
模板应具有足够的强度和刚度，以确保混凝土浇筑的质量。
钢筋骨架应按照要求焊接，确保其尺寸和形状符合设计要求。
2、预留孔道在模板上按照设计要求预留孔道。
孔道的直径和位置应准确无误，以确保预应力筋能够顺利穿过。
3、穿入预应力筋将预应力筋按照设计要求穿入预留孔道中。
穿入过程中应避免预应力筋受到损伤或扭曲。
4、浇筑混凝土在预留孔道中浇筑混凝土。
浇筑过程中应保证混凝土密实、均匀，避免出现空洞、蜂窝等现象。
5、养护和拆模待混凝土达到规定强度后，进行养护和拆模。
养护期间应保证混凝土不受外界环境的影响，避免出现开裂等现象。
拆模时应小心操作，避免对混凝土造成损伤。
装配式预应力混凝土框架梁(后张法)安装施工方案
装配式预应力混凝土框架梁（后张法）安装专项施工方案年月日目录一、施工准备.......................... 错误!未定义书签。
二、施工操作工艺 (2)三、质量标准 (7)四、成品保护 (8)五、施工安全保证措施 (8)一、施工准备1、技术准备（1）预制梁安装前应编制专项方案，并经施工总承包企业技术负责人及总监理工程师批准。
（2）预制梁施工前应对施工人员进行技术交底，并由交底人和被交底人双方签字确认。
（3）预制梁安装施工前，应编制可行的施工计划，明确预制梁吊装的时间节点。
2、材料要求（1）预制梁进场后，检查预制梁的规格、型号、外观质量等，均应符合设计和相关标准要求，预制梁应有出厂合格证。
（2）接缝防漏浆材料采用专用PE棒。
3、施工机具（1）吊装机具：钢丝绳、卡环、螺栓、平衡钢梁、自动扳手、起重设备、千斤顶等。
（2）安装施工机具：经纬仪、水准仪、激光扫平仪、吊线锤、绳索、钢管、扣件式架等。
4、作业条件（1）施工道路：预制构件施工现场道路应做硬化或铺设钢板处理，以满足施工道路地基承载力要求。
（2）堆放场地：考虑施工道路的运输流线，转弯半径等因素，合理规划预制梁起吊区堆放地位置，满足吊装施工现场车通路通。
（3）预制梁吊装顺序确定：根据预制梁吊装索引图，确定合理的预制梁吊装起点和吊装顺序。
（4）安装区作业面：预制梁安装前，应确认预制梁安装工作面，以满足预制梁安装要求。
测量放线定位：预制梁吊装前，按设计要求，根据楼层已谈好的平面控制线和标高线，确定预制梁安装位置线及标高线，并复合。
（5）预制梁进场检查：预制梁进场后，检查预制梁规格、型号、外观质量等，应符合设计要求，并做好检查记录。
（6）预制梁编码：根据预制梁吊装索引图，在预制梁上标明各个预制梁所属的吊装区域和吊装顺序编号，以便于吊装工人确认。
二、施工操作工艺支撑体系搭设→预制梁吊具及辅助施工机具安装→预制梁吊运及就位→预制梁安装及校正→预制梁节点连接→预制梁节点浇筑→预制梁支撑体系拆除。
后张法预应力T梁预制施工方案
后张法预应力T梁预制施工方案在建筑施工过程中，预应力技术被广泛应用于各种类型的梁的预制和施工中。
后张法预应力技术是其中一种常见的技术，它主要用于预制混凝土梁的施工过程中，可以提高混凝土梁的抗弯强度和抗剪强度，增加结构的承载能力和使用寿命。
后张法预应力是指在混凝土梁的预制过程中，先制作钢筋骨架，然后在钢筋骨架上张拉预应力钢束，最后在预应力钢束的两端应力锚固，使梁产生预压力。
这种施工方法可以使梁在受力时产生良好的受拉状态，提高梁的抗弯强度，同时还可以减小混凝土的收缩和开裂，提高梁的抗剪强度，保证梁的安全性和稳定性。
后张法预应力梁的预制施工方案首先要确定梁的尺寸和预应力设计方案。
根据结构设计要求和施工条件，确定梁的截面尺寸和预应力钢束的布置位置。
在梁的预制过程中，首先要制作钢筋骨架，根据梁的截面形状和尺寸，在模板内布置和固定钢筋，然后将钢筋固定在预制板上，形成钢筋骨架。
在钢筋骨架制作完成后，进行预应力钢束的张拉工作。
根据设计要求和张拉计划，确定预应力钢束的长度和位置，在梁的两端固定应力锚固器，然后通过液压拉伸机械对预应力钢束进行拉伸，使其产生预压力，然后锁定预应力钢束的张拉器，保持梁的预压状态。
在预应力钢束张拉完成后，进行混凝土浇筑和养护工作。
根据预应力钢束的布置位置，在梁的模板内布置挡板，然后进行混凝土的浇筑。
在浇筑过程中，应注意混凝土的均匀性和流动性，避免产生空洞和积气现象。
浇筑完成后，及时进行养护工作，保持混凝土的湿润和完整性，以提高梁的强度和耐久性。
在梁的浇筑和养护完成后，进行预应力钢束的释放和锚固工作。
根据设计要求和施工计划，通过液压释放机械对预应力钢束进行释放，然后利用应力锚固器将预应力钢束固定在梁的两端，形成梁的预应力体系。
最后进行梁的验收和保护工作，对梁的质量和安全性进行检验和评估，制定相应的保护措施，确保梁的使用寿命和稳定性。
总之，后张法预应力技术是一种有效的混凝土梁预制施工方案，通过合理的预应力设计和施工工艺，可以提高梁的抗弯强度和抗剪强度，增加结构的承载能力和使用寿命。
后张法预应力混凝土施工工艺
后张法预应力混凝土施工工艺在现代建筑工程中，后张法预应力混凝土施工工艺因其能够显著提高混凝土结构的承载能力、抗裂性能和耐久性，而得到了广泛的应用。
接下来，让我们一起深入了解这一重要的施工工艺。
一、后张法预应力混凝土施工的原理后张法预应力混凝土是指先浇筑混凝土构件，待混凝土达到一定强度后，在构件预留的孔道中穿入预应力筋，然后利用张拉设备对预应力筋进行张拉，使其产生预应力，最后用锚具将预应力筋锚固在构件上，使混凝土获得预压应力。
这种施工工艺的核心在于通过预应力筋的张拉，预先给混凝土施加压力，从而抵消混凝土在使用过程中可能承受的拉应力，提高混凝土构件的性能。
二、施工准备1、材料准备预应力筋：常用的预应力筋有高强度钢丝、钢绞线和精轧螺纹钢筋等，应根据工程设计要求选择合适的规格和型号，并确保其质量符合相关标准。
锚具：锚具是将预应力筋锚固在混凝土构件上的关键部件，常见的锚具有夹片式锚具、支承式锚具和锥塞式锚具等，同样需要满足设计要求和质量标准。
混凝土：混凝土的强度等级和性能应符合设计要求，一般采用高强度等级的混凝土。
2、设备准备张拉设备：包括千斤顶、油泵和油压表等，应根据预应力筋的规格和张拉力大小选择合适的张拉设备，并定期进行校验和维护。
灌浆设备：用于预应力筋孔道的灌浆，包括灌浆泵、搅拌机等。
3、技术准备施工图纸会审：仔细审查施工图纸，确保施工人员理解设计意图和施工要求。
编制施工方案：根据工程特点和设计要求，编制详细的施工方案，包括施工工艺流程、质量控制要点、安全措施等。
技术交底：对施工人员进行技术交底，使其掌握施工工艺和操作要点。
三、预留孔道预留孔道是后张法预应力混凝土施工中的关键环节，其质量直接影响到预应力筋的张拉和灌浆效果。
1、孔道成型方法钢管抽芯法：适用于直线孔道。
在浇筑混凝土前，将钢管埋入混凝土中，待混凝土初凝后、终凝前抽出钢管，形成孔道。
胶管抽芯法：适用于曲线孔道。
将胶管埋入混凝土中，待混凝土达到一定强度后，通过充气或放气的方式将胶管抽出，形成孔道。
