构造地质学看图题及答案(试题学习)
1、看图题 (共40道)
序
号
内容图形
001Quest:分析下图各地层间的接触关系Ans:
D2/D1——整合
P1/D2——平行不整合
T1/P1——平行不整合
T2/T1——整合
K1/T2——角度不整合
002Quest:分析下面地形地质图，指出J－K、O －P地层的产出状态
Ans:
J-K：水平产状
O-P：SW
003Quest:分析下面地形地质图，指出地层是正常层序还是倒转层序
Ans:
倒转层序
004Quest:下图为一次构造变形之产物，请根据原生沉积构造恢复褶皱的转折端（用虚线绘出）
Ans:
005Quest:下图为一次构造变形之产物，请根据沉积构造、层间小褶皱、劈理判断地层层序，恢复褶皱的转折端（用虚线绘出）Ans:
006Quest:根据劈理与层理关系判断下列剖面图中的同一岩层的正常、倒转，恢复褶皱转折端（条件：图中只发生了一次构造变形）Ans:
007Quest:下面剖面图中，两种岩层（1、2层）中都发育有劈理，试根据劈理发育特征判断哪种岩性韧性小（较强硬）？背形转折端发育在哪一侧？
Ans:
（1）1-大，2-小
（2）东侧
008Quest:指出下列图中线理的名称类型Ans:
A——皱纹
B——拉伸。
构造地质学看图题与答案
1、看图题 (共40道)序号内 容 图 形001Quest: 分析下图各地层间的接触关系 Ans:D2/D1——整合 P1/D2——平行不整合 T1/P1——平行不整合 T2/T1——整合 K1/T2——角度不整合002Quest: 分析下面地形地质图，指出J －K 、O －P 地层的产出状态 Ans:J-K ：水平产状 O-P ：SW003Quest:分析下面地形地质图，指出地层是正常层序还是倒转层序Ans:倒转层序004Quest:下图为一次构造变形之产物，请根据原生沉积构造恢复褶皱的转折端（用虚线绘出）Ans:005Quest:下图为一次构造变形之产物，请根据沉积构造、层间小褶皱、劈理判断地层层序，恢复褶皱的转折端（用虚线绘出）Ans:006Quest:根据劈理与层理关系判断下列剖面图中的同一岩层的正常、倒转，恢复褶皱转折端（条件：图中只发生了一次构造变形）Ans:007Quest:下面剖面图中，两种岩层（1、2层）中都发育有劈理，试根据劈理发育特征判断哪种岩性韧性小（较强硬）？背形转折端发育在哪一侧？Ans:（1）1-大，2-小（2）东侧008Quest:指出下列图中线理的名称类型Ans:A——皱纹B——拉伸009Quest:下图AB为一线性构造，请指出其产状要素名称Ans:010Quest:写出下图褶皱各部分名称Ans:1）转折端2）翼3）核4）轴面5）枢纽6）背斜最高点7）脊8）拐点011Quest:根据小褶皱、劈理特征，分析判断岩层层序并恢复背、向斜形态。
Ans:012Quest:下图为S形雁列脉，请用箭头标出形成时剪切力偶作用方向Ans:013Quest:分析判断下列两个平面地质图上走向断层的运动学类型？Ans:014Quest:根据断层的伴生构造分析判断下图中断层两盘相对运动方向，并确定断层运动学类型。
（用箭头标出两盘相对运动方向）Ans:015Quest:根据下列图中的伴生构造，判断断层两盘相对运动方向（用箭头标出运动方向），并指出断层运动学类型。
构造地质学地质读图例题
1、褶皱描绘褶皱的描绘包含以下内容：褶皱名称 ( 地名加褶皱种类 ) 、散布地址及范围、延长方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特色、与四周其他结构的关系以及褶皱形成时代等。
现举暮云岭背斜为例说明之( 见附图 3) 。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延长；核部由下石炭统构成，宽约500m，长约 2750m，平面上成不规则的长椭圆形，长宽比约为5∶ 1，近线形背斜。
两翼由中、上石炭统及二叠系地层构成，两翼产状是：西北翼是 NW315°∠ 60° -55 °，东南翼是 SE135°-∠ 40° -25 °；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约 80°，转折端比较圆滑，翼间角约 80°，为宽阔褶皱。
枢纽向 NE、SW两头倾伏，中部隆起，背斜向南西一分为二成两个背斜和此中一个向斜。
总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。
背斜的北西和南东两翼与相邻的向斜连结。
背斜形成于晚二叠世以后，早侏罗以前。
2、断层的描绘一条断层的描绘内容一般包含：断层名称 ( 地名 +断层种类，或用断层编号) 、地点、延伸方向、经过主要地址、延长长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界限错开等特色；两盘相对位移方向；断距大小；断层与其他结构的关系；断层形成时代及力学成因等。
如金山镇地域地质图( 附图 5) 西部的纵断层，描绘以下：“奇峰 - 雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两头分别延出图外，图内全长约180km。
断层面偏向 NW，倾角 20°-30 。
上盘 ( 即上涨盘 ) 为构成奇峰 - 寸峰背斜的石炭系各统地层，下盘 ( 即降落盘 ) 为下二叠统和上石炭统地层，构成一个不完好的向斜。
上涨盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。
《构造地质学》地质读图例题
1、褶皱描述褶皱的描述包括以下内容：褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。
现举暮云岭背斜为例说明之(见附图3)。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸；核部由下石炭统组成，宽约500m，长约2750m，平面上成不规则的长椭圆形，长宽比约为5∶1，近线形背斜。
两翼由中、上石炭统及二叠系地层组成，两翼产状是：西北翼是NW315°∠60°-55°，东南翼是SE135°-∠40°-25°；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱。
枢纽向NE、SW两端倾伏，中部隆起，背斜向南西一分为二成两个背斜和其中一个向斜。
总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。
背斜的北西和南东两翼与相邻的向斜连接。
背斜形成于晚二叠世之后，早侏罗之前。
2、断层的描述一条断层的描述内容一般包括：断层名称(地名+断层类型，或用断层编号)、位置、延伸方向、通过主要地点、延伸长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界线错开等特征；两盘相对位移方向；断距大小；断层与其它构造的关系；断层形成时代及力学成因等。
如金山镇地区地质图(附图5)西部的纵断层，描述如下：“奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两端分别延出图外，图内全长约180km。
断层面倾向NW，倾角20°-30。
上盘(即上升盘)为组成奇峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统和上石炭统地层，构成一个不完整的向斜。
上升盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。
地层断距约800m。
断层走向与褶皱轴向一致，基本上为一纵向断层。
结构地质学中的问题与答案.doc
结构地质学中的问题与答案。
1.请看图片的序号(共40个)内部体积图001Quest:分析下图中各层之间的接触关系Ans:D2/D1——整合P1/D 23335平行不整合T1/P1——平行不整合T2/T1——整合K1/T 23335角度不整合002Quest:分析以下地形地质图。
指出J-K和奥陶系安:J-1层的生产现状，编号为001Quest:(共40个通道)的内部体积图分析了如下图中各层之间的接触关系:安3360D2/D 1——整合P1/D 233——平行不整合T1/P1——平行不整合T2/T1——整合K1/T2——角度不整合002Quest:SW 003Quest:分析下面的地形地质图，指出地层是正序还是逆序Ans:逆序004Quest:下图是构造变形的产物。
请根据主要沉积构造(用虚线画出)恢复褶皱的转折端。
下图是构造变形的产物。
请根据沉积构造、层间小褶皱、解理判断地层层序，恢复褶皱转折端(用虚线画出)Ans:006Quest:根据解理与层理的关系判断下一剖面同一岩层的正、反转，恢复褶皱转折端(条件:图中只发生了一次构造变形)在安:007下段，两种岩层(卵裂在第1层和第2层都发生了)。
根据解理的发育特征，尝试判断哪种岩性韧性较低(较强)？背侧旋转端在哪边发展？Ans:(1)1-大，2-小(2)东008Quest:表示下图中线条的名称类型Ans:A——皱纹B——拉伸009Quest:图AB是线性结构。
请指出其产状元素Ans:010Quest:在下图中写下所有褶皱部分的名称Ans:1)转折端2)翼3)核心4)轴面5)铰链6)背斜最高点7)脊8)拐点011Quest:根据小褶皱和劈理的特征分析判断岩石序列并恢复背向斜的形态。
Ans:012Quest:下图显示了一条S形的梯形矿脉。
在形成ANS :13 Quest :时，请用箭头标出剪切偶的作用方向，以便在下面两张平面地质图上分析和判断走向断层的运动类型？Ans:014Quest:根据对断层相关构造的分析，判断下图中断层两个板块的相对运动方向，确定断层的运动学类型。
地质构造带答案

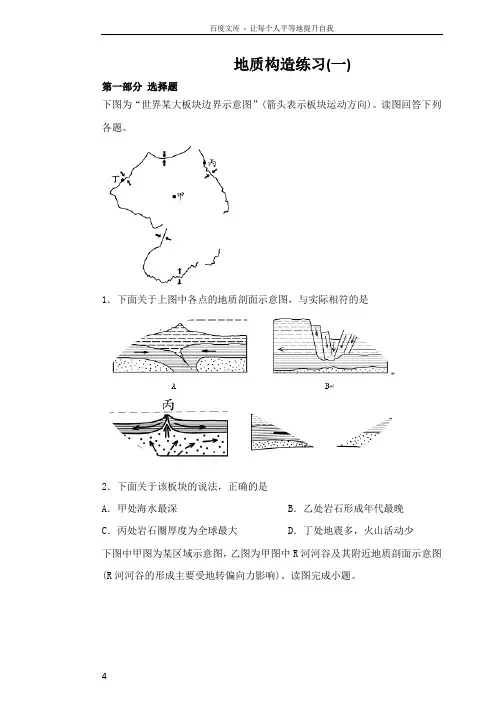

百度文库- 让每个人平等地提升自我4 地质构造练习(一)第一部分选择题下图为“世界某大板块边界示意图”(箭头表示板块运动方向)。
读图回答下列各题。
1．下面关于上图中各点的地质剖面示意图，与实际相符的是2．下面关于该板块的说法，正确的是A．甲处海水最深 B．乙处岩石形成年代最晚C．丙处岩石圈厚度为全球最大 D．丁处地震多，火山活动少下图中甲图为某区域示意图，乙图为甲图中R河河谷及其附近地质剖面示意图(R河河谷的形成主要受地转偏向力影响)。
读图完成小题。
百度文库 - 让每个人平等地提升自我43．R 河流的流向大体上为 A ．自北向南 B ．自南向北 C ．自东向西 D ．自西向东 4．河谷处的地质构造为 A ．向斜 B ．背斜 C ．谷地D ．山岭庐山以雄、奇、秀、险闻名于世，素有“匡庐奇秀甲天下”之美誉。
据此完成小题。
5．读图判断庐山属于图中甲—丁的哪一种地质构造 A ．甲B ．乙C ．丙D ．丁6．在图中甲—丁四种地质构造中，可能找到石油和天然气资源的是 A ．甲B ．乙C ．丙D ．丁“飞来峰”为地质术语，意即外来岩块，常见老岩层覆盖在新岩层上，通常是老岩层自远处推移而来，上覆于相对停留在原地不动的原地岩块之上，当老岩层遭受强烈剥蚀，周围地区露出原来的新岩层，而残留的一部分老岩层孤零零地盖在新岩层上（如下图所示）。
回答下题。
47．下列岩层按照年龄由新到老排列正确的是A ．④③②①B ．⑤⑥③⑦C ．⑥②⑦①D ．⑦⑥③① 8．下列关于飞来峰形成地质作用过程正确的是 A ．岩层断裂-垂直上升-推移上覆-外力侵蚀 B ．水平挤压-岩层断裂-推移上覆-外力侵蚀 C ．岩层断裂-水平挤压-推移上覆-外力沉积 D ．垂直上升-岩层断裂-水平挤压-推移上覆 9．读地貌及地质剖面示意图，下列叙述正确的是A ．①处是褶皱，开挖隧道可选择向上弯曲的部位B ．②处是断层，是大型水库建设的最理想选择地址C ．③④处都是冲积平原，主要是由流水侵蚀作用形成D ．植被的变化反映了地理环境从赤道向两极的地域分异规律 读某地的地质剖面示意图，回答下题。
《构造地质学》作图题十四例
《构造地质学》作图题十四例超实用一、1、K 1与T 1、T 2之间存在角度不整合，T 1与∈ –O 3之间存在角度不整合。
2、水平；背斜；背斜和向斜。
3、逆；构造窗；飞来峰。
4、∈2--O 3沉积∈2→O 3褶皱断裂，继续上升遭受风化剥蚀→地壳下降接受T 1、T 2沉积→T 1、T 2褶皱上升遭受风化剥蚀→地壳下降接受K 1K 2沉积→地壳平稳上升。
七、1读图题（共24分） 读下面的地质图并回答问题。
1、什么地层之间存在什么类型的不整合2、K 1、K 2属 岩层。
T 1、T 2组成的构造是 。
∈2—O 3组成的构造是 。
3、F 倾向 性质为 断层，与其相关的构造一是 ，另一是 。
4、本区地质事件的形成顺序是二、1、K 2与J 1J 2之间为平行不整合，J 1与D-C 3为角度不整合，D 与O-S 2为角度不整合。
2、水平；倒转背斜；北西；北东；斜歪倾伏；同斜褶皱；南东东。
3、正；正。
4、岩鞍；C 3之后，J 1之前。
5、O-S 2沉积→O-S 2褶皱、断裂，继续上升遭受风化剥蚀→地壳下降接受D-C 2沉积→D-C 2褶皱、断裂、岩浆侵入，继续上升遭受风化剥蚀→地壳下降接受J 1-J 2沉积→地壳平缓上升遭受风化剥蚀→地壳下降接受K 2沉积→地壳平稳上升。
七、读图题,读下列地质图并回答问题。
（共24分）1、什么地层之间存在什么类型的不整合 。
2、J —K 2属 岩层。
D —C 3组成的构造为 ，轴面倾向 ，枢纽倾伏方向为 依里卡德分类为 褶皱。
O —S 2组成的构造为 ，轴面倾向 。
3、F 1性质为 断层，F 2性质为 断层。
4、花岗岩体的产状为 形成时代为 。
1、 本图地质事件的形成序列是三、1、水平；单斜；北东；倾伏背斜和倾伏向斜。
2、J 1与C 1-P 2之间存在角度不整合，P 1与C 2之间存在平行不整合，C 1与O 1-S 3之间存在角度不整合。
3、斜歪倾伏；南东；北东；S 3之后，C 1之前。
《构造地质学》地质读图例题
1、褶皱描述褶皱的描述包括以下内容：褶皱名称(地名加褶皱类型)、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。
现举暮云岭背斜为例说明之(见附图3)。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸；核部由下石炭统组成，宽约500m，长约2750m，平面上成不规则的长椭圆形，长宽比约为5∶1，近线形背斜。
两翼由中、上石炭统及二叠系地层组成，两翼产状是：西北翼是NW315°∠60°-55°，东南翼是SE135°-∠40°-25°；可见西北翼较陡，东南翼较缓，轴面向南东倾，倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱。
枢纽向NE、SW两端倾伏，中部隆起，背斜向南西一分为二成两个背斜和其中一个向斜。
总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。
背斜的北西和南东两翼与相邻的向斜连接。
背斜形成于晚二叠世之后，早侏罗之前。
2、断层的描述一条断层的描述内容一般包括：断层名称(地名+断层类型，或用断层编号)、位置、延伸方向、通过主要地点、延伸长度；断层面产状；两盘出露地层及产状：地层重复、缺失及地质界线错开等特征；两盘相对位移方向；断距大小；断层与其它构造的关系；断层形成时代及力学成因等。
如金山镇地区地质图(附图5)西部的纵断层，描述如下：“奇峰-雨峰纵向逆冲断层：位于奇峰和雨峰之东侧近山脊处，断层走向NE-SW，两端分别延出图外，图内全长约180km。
断层面倾向NW，倾角20°-30。
上盘(即上升盘)为组成奇峰-寸峰背斜的石炭系各统地层，下盘(即下降盘)为下二叠统和上石炭统地层，构成一个不完整的向斜。
上升盘的石炭系各统岩层逆掩于下二叠统和上石炭统地层之上。
地层断距约800m。
断层走向与褶皱轴向一致，基本上为一纵向断层。
《构造地质学》地质读图例题
1、褶皱描述褶皱的描述包括以下内容:褶皱名称（地名加褶皱类型）、分布地点及范围、延伸方向、核部及两翼地层、两翼产状及其变化、转折端形状、褶皱的位态分类、次级褶皱特征、与周围其它构造的关系以及褶皱形成时代等。
现举暮云龄背斜为例讲明之（见附图3）。
暮云岭背斜位于图幅中西部暮云岭一带、呈NE-SW向延伸;核部由下石炭统组成，宽约 5 00m,长约2 7 5 0 m,平而上成不规则的长椭圆形，长宽比约为5 : 1，近线形背斜。
两翼由中、上石炭统及二叠系地层组成，两翼产状是:四北翼是NW315。
Z60°—55°，东南翼是S E13 5°— Z40°— 25°;可见西北翼较陡，东南翼较缓，轴而向南东倾,倾角约80°，转折端比较圆滑，翼间角约80°，为开阔褶皱、枢纽向NE、SW两端倾伏，中部隆起，背斜向南四一分为二成两个背斜与英中一个向斜。
总之，本褶皱为一转折端圆滑的斜歪背斜，属褶皱位态分类中的倾优直立褶皱。
背斜的北西与南东两翼与相邻的向斜连接、背斜形成于晩二叠世之后，早侏罗之前。
2、断层的描述一条断层的描述内容一般包括:断层名称（地名+断层类型，或用断层编号）、位置、延伸方向、通过主要地点、延伸长度;断层面产状;两盘出露地层及产状:地层重复、缺失及地质界线错开等特征;两盘相对位移方向;断距大小;断层与其它构造的关系;断层形成时代及力学成因等。
如金山镇地区地质图（附图5）西部的纵断层，描述如下："奇峰一雨峰纵向逆冲断层:位于奇峰与雨邯之东侧近山脊处，断层走向NE-SW,两端分不延出图外，图内全长约180k mo断层而倾向NW,倾角20°—30。
上盘（即上升盘）为组成奇峰一寸唸背斜的石炭系各统地层，下盘（即下降盘）为下二叠统与上右一炭统地层,构成一个不完整的向斜、上升盘的石炭系各统岩层逆掩于下二叠统与上石炭统地层之上。
地层断距约8 0 0 m a 断层总向与褶皱轴向一致，基本上为一纵向断层。
构造地质学考试试题及答案
构造地质学考试试题及答案(闭卷)一、选择填空：(每一空格3分；60分)1.孔隙流体压力增高，使得剪破裂。
A).容易发生B).不易发生C).正常进行（没有影响）2.“多米诺骨牌”式断层和铲形断层的组合形式与地壳作用有关；叠瓦式断层的组合形式与地壳作用有关。
A).伸展； B).逆冲推覆； C).剪切；3. 当地层倾向与地形坡向相反时，地层出露界线与地形等高线。
A).同向弯曲，地形等高线弯曲曲率较大B).同向弯曲，地形等高线弯曲曲率较小C).反向弯曲4.纵弯褶皱指的是引起褶皱的作用力岩层的挤压，使岩层失稳而弯曲；横弯褶皱指的是引起褶皱的作用力岩层的挤压而使岩层发生弯曲的褶皱作用。
A).垂直于，平行于B).斜交，斜交C).平行于，垂直于5.将岩石按照一定的方向分割成平行密集的薄片或薄板的次生面状构造为劈理。
劈理具有域结构，表现为劈理中的相间的平行排列。
A).片状矿物和粒状矿物B).暗色矿物和浅色矿物C).劈理域和微劈石6.按照线理的形成机制，线理可以分为A型线理和B型线理，其中拉伸线理和矿物生长线理属于；窗棂构造属于，鞘褶皱属于。
A).A型线理B).B型线理C).两者都不是7.一套顺序排列的地层,由于走向断层的影响,常常造成地层的重复与缺失。
当走向断层倾向与岩层倾向相反，正断层造成地层_________；逆断层造成地层_____ ___；下降盘出现________。
A).重复； B).缺失； C).老地层； D).新地层8.美国科迪勒拉山区发育的一系列不对称纵列单面山及其间的盆地组成的地貌构造单元称之为。
A). 地堑B). 裂谷C). 盆岭构造9.糜棱岩是Lapworth于1885年提出的，用于描述苏格兰沿莫因断层发育的一种细粒的、具强烈面理化的断层岩。
糜棱岩发育于中。
与原岩相比，糜棱岩的粒度显著，面理和/或线理显著，至少有一种造岩矿物发生明显的。
A).塑性变形B).变小C).增强D).狭窄的高应变带10.在侵入岩的原生破裂构造中，根据侵入岩体顶部原生节理产状一般把原生节理分为Q（横）节理、S（纵）节理、L（层）节理。
中国地质大学构造地质学考研试题作图必备
四．作图题1.已知岩层产状，勾绘地质界线（注：图中岩层倾角均小于山坡坡角）。
2.已知某岩层产状为SE120°∠45°，某线理产状为NW300°∠45°，求作赤平投影图解。
270°360°180°90°270°360°180°90°岩层产状赤平投影线理产状赤平投影3. 示意画出直立倾伏背斜、斜歪倾伏背斜的立体图形。
4.示意画出阶梯状正断层组合、叠瓦式逆断层组合的剖面图形。
5.用剖面图表示出以下不同褶皱的形态A、直立褶皱B、斜歪褶皱C、相似褶皱D、隔槽式褶皱A B相似褶皱C 隔槽式褶皱6.用形成三类断层的三种不同应力状态（安德森模式），分析解释不同断层的形成原因。
A 正断层B、逆断层C、平移断层答案：A、正断层：σ1直立，σ2、σ3水平，水平拉伸和铅直上隆是形成正断层的有利条件。
（剖面上看）B、逆断层：σ1和σ2水平，σ3直立。
水平挤压有利于形成逆断层。
（剖面上看）C、平移断层：σ1和σ3水平，σ2直立（平面上看）7.画出图示共扼节理的应力椭圆和应变椭圆（5分）：8指出图示擦线的侧伏方向（5分）：N9.下图A层为一煤层，求其产状，并在图中画出可以采煤的区域（10分）10.已知某岩层产状为S180∠45，求作赤平投影图解（5分）岩层产状赤平投影11. 下图为一简易的地质图（平面图），画出图切剖面图（10分）12.分析判别下图，指出断层两旁相对运动方向及断层类型（正、逆或平移）答案：左图：断层上盘（图中左上角）上移，下盘（图中断层线右下方）下移，故为逆断层右图：依据断层效应，可以判断该断层为逆断层13.根据小褶皱或劈理分析判断地层层序并恢复背、向斜的转折端（用虚线画出）14.指出A、B图所示为何种类型从属褶皱，并利用从属褶皱确定C图高一级褶皱的转折端（用虚线画出）（计10分）A图为“Z”型，B图为“S”型，C图高一级褶皱为背斜（图略）15.指出A －F 图中应力莫尔圆所代表的应力状态（计12分）A.单轴压应力；B.静水压力；C.三轴压应力；D.双轴压应力；E.平面应力（拉压应力）；F.纯剪应力（等值拉压应力）16. 指出下列图中断层的运动学性质 (5分)。
