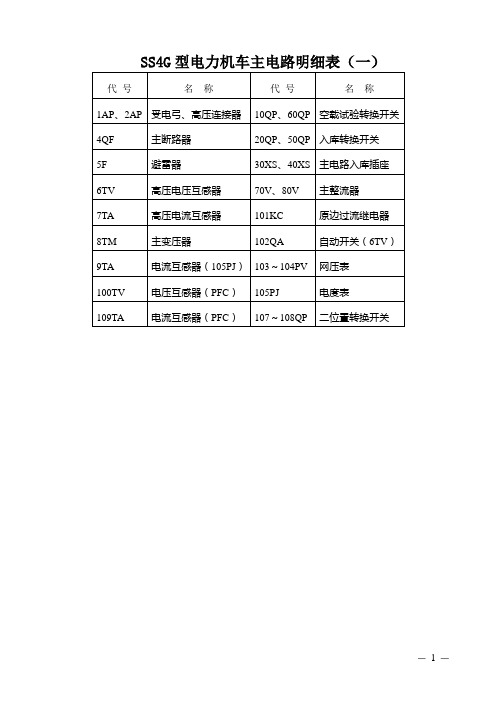

SS4G型电力机车控制电路明细表
SS4G型电力机车主电路明细表
13R、23R、33R、43R
制动电阻
14R、24R、34R、44R
固定分路电阻
15～16R、25～26R、35～36R、45～46R
磁削电阻
17～18KM、27～28KM、37～38KM、47～48KM
磁削接触器
19QS、29QS、39QS、49QS
电机故障隔离开关
71～72C、81～82C
接地电刷
111SC、121SC、131SC、141SC
牵引电机电流传感器
112SV、122SV、132SV、142SV
Байду номын сангаас牵引电机电压传感器
174～175T、184～185T
同步控制变压器
176～177TA、186～187TA
次边电流互感器
191～196R
接地电阻
197～198C
接地电容
PFC电路明细表（三）
过压吸收电容
73～74R、83～84R
过压吸收电阻
75～76R、85～86R
主整流器负载电阻
77～78PFC、87～88PFC
功率因数补偿装置
91～92KM
励磁接触器
93C
励磁过压吸收电容
94R
励磁过压吸收电阻
199SC
励磁电流传感器
95～96QS
接地隔离开关
97～98KE
接地继电器
110E、120E、130E、140E
SS4G型电力机车主电路明细表（一）
代号
名称
代号
名称
1AP、2AP
受电弓、高压连接器
10QP、60QP
空载试验转换开关
4QF
主断路器
20QP、50QP
电力机车控制6
3 SS4G型电力机车整备控制电路3.1 受电弓控制受电弓的升起是由压缩机空气进入升弓气缸，推动气缸内的活塞而产生的。
所以，要升起受电弓，必须具备足够的压力的压缩空气。
压缩空气的开通与关闭是受电磁阀287YV控制，具体控制过程如下：（1）电源由602QA自动开关提供，经主台按键开关的电联锁570QS，使导线531有电。
一路经20QP、50QP、297QP、使保护阀287YV得电动作，开通了通向高压室门联锁阀的气路（如图3-1）。

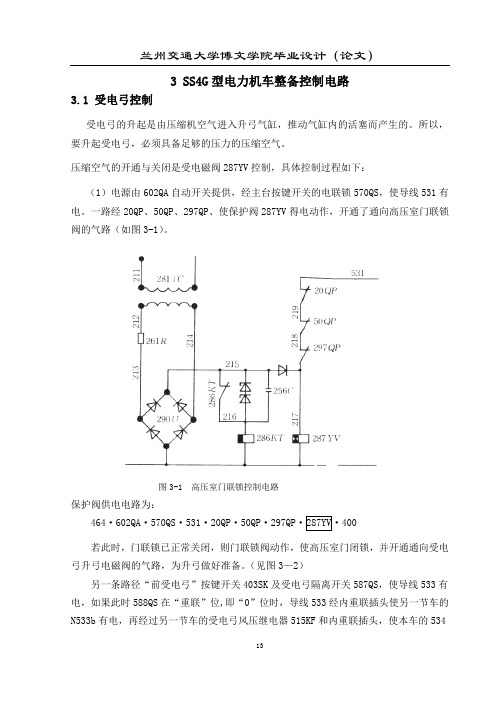

图3-1 高压室门联锁控制电路保护阀供电电路为：464·602QA·570QS·531·20QP·50QP·297QP·287YV·400若此时，门联锁已正常关闭，则门联锁阀动作，使高压室门闭锁，并开通通向受电弓升弓电磁阀的气路，为升弓做好准备。
（见图3—2）另一条路径“前受电弓”按键开关403SK及受电弓隔离开关587QS，使导线533有电，如果此时588QS在“重联”位,即“0”位时，导线533经内重联插头使另一节车的N533b有电，再经过另一节车的受电弓风压继电器515KF和内重联插头，使本车的534导线有电，前受电弓电空阀1YV得电，受电弓升起。
图3-2 受电弓气路若此时风压隔离开关588QS在“单机”位，即“1”位时，导线533经588QS使导线549有电，经另一节车的主断路器常闭联锁使本车的534导线有电，仍可使受电弓电磁阀1YV得电动作，受电弓升起。
这样，当另一节车的515KF失效或因其它原因，只需本节车工作时，可以通过操作588QS，使其工作在单机位，即588QS的联锁短接另一节车的515KF的联锁，导线533和549连通。
同时588QS的另一组联锁打开，切断控制另一节车主断路器的合闸回路，使下一步合闸操作时，另一节车的主断路器合不上，即另一节车内无高压，以确保安全。
但是，如果另一节车的主断路器本身就处于闭合状态，那么只要本节车受电弓一升起，另一节车内马上就有高压的危险状况。
SS4G电力机车电路(5)
第一章SS4G 电力机车电路第一节概述电力机车电路通常由控制电路、辅助电路、主电路、照明电路和电子控制电路组成。
控制电路是通过司机控制台上各按键开关和司机控制器手柄位置操纵而形成的电路。
辅助电路是有电源电路、负载电路和保护电路构成，为机车控制和主电路工作起辅助作用。
主电路是指牵引电动机及与其相关的电气设备连接而构成的电路，亦称牵引动力电路。
控制电路是通过司机控制台上各按键开关和司机控制器手柄位置操纵，使机车按照司机的意图运行，保证行车安全。
一、对控制电路的要求1、能改变机车运行状态，包括工况和方向的转换；2、能对牵引力、制动力和速度进行调节；3、能对各辅助机组的起动、运行和停止进行准确控制；4、能保证主电路、辅助电路有效有序的工作。
5、能保证各电器按一定次序动作。
6、能显示一些故障现象。
7、在发生某一故障时能进行切除或采取相应措施维持机车运行。
8、重联运行时既能单独操纵，又能重联操纵。
9、具有一定的安全保护装置，确保人身和行车安全。
10、电气制动和空气制动应具有一定安全防护装置。
11、操纵简单、安全可靠、经济适用、维修方便。
二、电力机车控制方法电力机车的控制有直接控制和间接控制两种；电压低、功率小的电器电路采用直接控制，即用手动方法直接控制。
高电压、大功率电器电路采用间接控制，即通过按键开关和司机控制器控制低压电器，再通过低压电器去控制高压电器电路。
三、电力机车电路通用符号及说明1、各电气设备在电气线路中应标明相应的设备代号。
2、不同导线在电气线路中应标明导线代号。
3、常开联锁（正联锁）、常闭联锁（反联锁）采用“上开下闭、左开右闭” 的标注方法。
4、某些位置开关（联锁）不完全按“ 3”的方法标注，应根据实际分析。
5、凸轮控制器或鼓形控制器的触头闭合次序展开为一个平面的触头闭合电路图。
6、比较复杂的电器在电路中不易标出工作次序，一般采用附加工作位置图表。
7、固定位置的电气是：司机控制器在零位，位置转换开关在机车1 端向前、牵引位；各按键开关在水平断开位；空气断路器在断开位；各闸刀开关在运行位；各保护自动开关在断开位。
【毕业论文设计】SS4G型电力机车的电气线路
【毕业论文设计】 SS4G型电力机车的电气线路SS4G型电力机车的电气线路目录1 控制电路主断受电弓电气原理分析故障判断及应急故障处理111受电弓的控制分析 112受电弓的故障分析判断及处理方案 413主断路器控制分析714主断路器的故障分析判断及处理方案82 辅机启动环节原理分析故障判断及应急故障处理方法1121劈相机的控制分析1122劈相机电路故障分析及处理 1323劈相机机械故障分析及处理 173 预备调速环节原理分析故障判断及应急故障处理方法2131调速控制分析2132预备调速环节的故障分析判断及处理方案304 故障判断与故障处理的一般原则 32前言韶山4改进型电力机车代号SS4G在SS4SS5和SS6型电力机车的基础上吸收了8K机车先进技术设计的机车由各自独立的又互相联系的两节车组成每一节车均为一完整的系统它电路采用三段不等分半控调压整流电路采用转向架独立供电方式且每台转向架有相应独立的相控式主整流器可提高粘着利用电制动采用加馈制动每台车四台牵引电机主极绕组串联由一台励磁半桥式整流器供电机车设有防空转防滑装置每节车有两个B0- B0转向架采用推挽式牵引方式固定轴距较短电机悬挂为抱轴式半悬挂一系采用螺旋圆弹簧二系为橡胶叠层簧牵引力由牵引梁下部的斜杆直接传递到车体空气制动机采用DK-1型制动机机车功率持续6400kW最大速度100kmh车长2×15200mm轴式2B0-B0电流制为单相工频交流司机室配备空调壁炉和脚炉改善了乘务人员的工作环境SS4改进型电力机车从159车起是八轴重载货运机车由两节完全相同的四轴机车用车钩与连挂风挡连接组成其间设有电气系统高压连接器和重联控制电缆以及空气系统重联控制风管可在其中任一节车的司机室对全车进行统一控制另外在机车两端还设有重联装置可与一台或数台SS4改进型机车连接进行重联运行机车采用国际标准电流制即单相工频制电压为25kV采用传统的交直传动形式使用传统的串励式脉流牵引电动机机车具有四台两轴转向架采用推挽式牵引方式固定轴距较短采用转向架独立供电方式全车四个两轴转向架具有相应的四台独立的相控式主整流装置主整流装置采用三段不等分半控调压整流电路机车电气制动系统采用加馈电阻制动使机车低速制动力得以提高机车辅助系统采用传统的旋转式劈相机单三相交流系统机车设备布置采用双边纵走廊分室斜对称布置设备屏柜化成套化机车通风采用车体通风方式进风口为车体侧墙大面积立式百叶窗各主要设备的通风支路采用串并联方式来满足机车通风要求1 控制电路主断受电弓电气原理分析故障判断及应急故障处理11受电弓的控制分析受电弓的升起是由压缩机空气进入升弓气缸推动气缸内的活塞而产生的所以要升起受电弓必须具备足够的压力的压缩空气压缩空气的开通与关闭是受电磁阀控制具体控制过程如下电源由602QA自动开关提供经主台按键开关的点连锁点570QS使导线531有电一经20QP50QP297WP使保护阀287YV得电动作开通了通向高压室门联锁阀的气路如图1若此时门联锁已正常关闭则门联锁阀动做使高压室门闭锁并开通通向受电弓升弓电磁阀的气路为升弓做好准备如图2另一条路径前受电弓按键开关403SK及受电弓隔离开关587QS使导线533有电若此时风压隔离开关588QS在单机位就是1位导线533经588QS使导线534有电受电弓电磁阀1YV得电动作压缩空气直通升弓风缸促使受电弓升起如果此时588在重联位即0位时导线533经内重联插头后使另一节车的N533b有电再经过另一节车的受电弓风压继电器515KF和内重联插头使本车的534导线有电使受电弓升起从而实现了只有当重联的两节车的高压室门都关好后受电弓才能升起的设想到达了保证人身安全的目的见图3以上介绍的是198号以前的SS4改型机车的受电弓控制原理自199号开始增加了另一节机车主断路器的常闭联锁见图1-4这样当B节车的515KF失效或因其它原因只需A节车工作时可以通过操作558QS使其工作在单机位即558QS的接点短接A节车的515KF的接点导线533和544连通同时588QS的另一组接点打开切断控制B节车主断路器的合闸回路使下一步合闸操作时B节车的主断路器合不上即B节车内无高压以确保安全但是如果B节车的主断路器本身就处于闭合状态那么只有A节车受电弓一升起B节车内马上就有高压的危险状况因此A节车的单机升弓时必须使 B节车的主断路器处于打开位导线533经588QS使导线549有电再由导线549送入B节车经B节车主断路器的辅助连锁4QF使导线N534b 有电然后返送到A节车A节车的1YV得电使受电弓升起若B节车的主断路器处于闭合位则主断路器的辅助联锁4QF常闭处于打开位导线534无电受电弓不起可确保安全2 两台车重联时导线532经重联中间继电器546KA使导线W2532有电经外重联电缆后使另一台车的W2532有电促使另一台车的受电弓升起3升后弓时闭合后受电弓按键开关402SK使导线531经402SK使导线535有电经内重联线的交叉重联使另一节的N532导线有电使另一台车的受电弓升起交叉重联的联接方式见图412受电弓的故障分析判断及处理方案一受电弓升不起普通受电弓升不起时的处理1确认两节车高压室门车顶门锁闭到位受电弓自动开关602QA闭合良好143147140塞门开放控制风压或辅助风压500Kpa受电弓故障隔离开关587QS在正常位2反复断合几次570QS检查两节车287YV是否吸合如不吸合则将其固定在吸合位3如287YV吸合确认两节车门联锁阀杆伸到位改升另一组弓DSA200型受电弓升不起时的处理1检查升弓滑板上调压阀是否被关闭2检查主断控制器功能是否正常如果主断控制器不能正常工作应切除主断控制器二升弓后车顶有放炮声1发生一次放炮声不影响供电可继续运行2如发生二次放炮声须请求停电办妥手续上车顶处理排除异物擦净瓷瓶3如瓷瓶故障引起接地放炮须拆除相应的导电杆三一台受电弓损坏时的处理1按规定请求停电注意安全2将故障受电弓绑好防止超高3如有接地处须拆除相应的导电杆换弓运行4如受电弓刮离车顶须将其移下车顶放置安全地点不得倾入邻线并将车顶清理干净换弓运行5将故障受电弓隔离开关587QS置故障位并关闭其143塞门四运行途中机车因故只能使用一台受电弓但该台电弓自动降弓装置ADD又频繁动作时的处理1将该台受电弓主断控制器置停用位在运行中若机车失去高压应立即确认是否刮弓无法确认时可停车确认2调高该台受电弓调节板调压阀输出压力维持运行3尽量维持进站停车停车后按运行途中登上机车车顶处理故障的有关安全规定登上车顶关闭该台受电弓自动降弓装置ADD关闭阀彻底切除该台受电弓的自动降弓装置维持运行五某台受电弓的自动降弓装置的切除方法1将该台受电弓主断控制器置停用位2若自动降弓装置仍动作时应按途中登上机车车顶处理故障的有关安全规定登上车顶将该台受电弓自动装置ADD的关闭阀置关位六运行途中某台受电弓降不下来时的处理若为升弓电空阀不失电可将其受电弓隔离开关置故障位或拆掉受电弓电空阀一根接线若为升弓电空阀卡死不释放则在关闭该台受电弓风路塞门后松开该风路塞门与受电弓间的风管接头若为DAS2000受电弓可松开其空气滤清器的排水阀将风放掉升另一台受电弓维持运行七运行途中受电弓刮坏的处理电力机车运行中发现接触网摆动较大或机车受电弓刮坏时按下列办法处理1弓立即停车初步检查后及时联系汇报2网损坏情况在被刮坏的机车受电弓不超高不接地的情况下换弓运行3受电弓超高或接地时按《铁路联合运输安全管理细则》159条中有关规定执行4顶前必须升弓验电两人同时确认无电先将机车备用接地线的一端固定在钢轨上再将另一端挂在接触网上方可上车顶作业5顶检查受电弓被刮坏状态将故障受电弓绑好排除接地处所拆除导电杆将587QS置于故障位拆除接地线换弓运行6弓被刮下车顶或虽在车顶但可能会因振动而掉下时应将其移至线路旁不得侵入邻线清理车顶遗物排除接地处所拆除接地线换弓运行注意事项1接到停电命令时与行调核对停电时间并对表严格按命令规定时间作业在车顶处理故障时禁止接触接触网导线部分13主断路器控制分析一主断路器的合闸控制主断路器合闸控制与受电弓控制为同一条供电支路当按下主短合按键开关401SK后导线531经401SK586QS568KA539KT567KA使导线541有电若此时主短路器的风缸风压足够大大于450kPa也就是4KF动作则主断路器的合闸线圈4QFN 得电动作主断路器的动作机构在压缩空气推力的作用下合上主辅触头从而完成主断路器的合闸操作见图5其中586QS是主断路器的隔离开关568KA 是零位中间继电器当全车所有司机控制器处于零位时568KA得电动作其常开点才闭合539KT是主断路器控制延时继电器它受恢复中间继电器562KA常闭点的控制合闸操作前导线531经562的常闭点使539KT得电作其常开点闭合当合闸操作时562KA得电动作使常闭点打开539KT失电延时1s后其常开点打开切除合闸线圈4QFN及主接地继电器9798KER 恢复线圈长时间通电烧毁567KA 是劈相机中间继电器操作启动劈相机前567KT 处于失电状态其常闭点闭合沟通主断路器的合闸回路以避免过无电区后由于不关闭劈相机按键是劈相机处于单相闭合而堵转所以要使主断路器能顺利闭合必须具备如下条件①全车所有司空器处于零位即568KA得电动作②主断路器本身处于正常开端状态③劈相机按键处于断开位即567KA处于失电状态④主断路器风缸风压大于450kPa二主断路器的分闸控制①人工分断主断路器的分闸控制单独由603QA自动开关提供电源当按下主断路器分按键开关400SK时导线556经400SK4QF常开接点此时已闭合使导线542有电主断路器分闸线圈4QFF得电动作促使主断路器分断②故障自动分断主断路器除具有人工分断功能外还具有当机车某些部件或系统发生故障后自动使主断路器分断功能具体的控制过程将在保护一节做详细说明14主断路器的故障分析判断及处理方案一主断路器不闭合1LCU故障转另一组2确认司控器手柄回0零位灯亮劈相机扳钮关闭567KA释放145塞门开放储风缸压力500Kpa以上3对于空气主断重新合主断仍不闭合则确认受电弓降下钥匙断开后人为闭合4过分相时司控器手柄回0关闭各辅机扳钮降弓过分相二主短路器断不开1如两节车都断不开则检查操纵节机车主断路器自动开关603Q及主断扳钮是否正常2降弓过分相注意加强仪表观察及走廊巡视发现异常立即降弓三无显示跳闸1除零压将236QS置故障位2转电子柜AB组3断开603QA不在跳闸时降弓过跨4将保护切除5主断本身故障时关145塞门开168塞门人为合主断关各辅机扳钮降弓过跨注意事项1人为合主断前必须确认567KA未吸合过分相时先关各辅机扳钮再降弓过跨 2人为合主断后由于各保护动作时主断不跳闸司机应密切注意故障显示屏及各仪表的显示副司机加强机械间巡视 3自起PX机时司机注意看故障显示屏PX机灯显示副司机确认PX机起动正常四过流灯亮跳主断1过流灯亮伴随牵引电机灯亮时倒B组或切除相应架的牵引电机拔相应主整流柜的75或76插头2零或电压上升至500V跳闸原边过流灯亮拔75或76插头3跳原边过流灯亮确认无异状二次合闸还跳切车节维持运行五压力过高灯亮主断跳1如101KC动作确认无烧损现象和焦糊气味重新合闸一次仍跳检查101KC无异状切除该节车2如一合闸即跳显示原边过流101KC未运作则切除该节车如牵引力不足则切除故障整流柜保持34的牵引力3如手轮离0即跳显示原边过流则拔下整流柜7577或7678插头注意包好插头避免短路2 辅机启动环节原理分析故障判断及应急故障处理方法21劈相机的控制分析所有辅机的控制电源由605QA自动开关提供劈相机的控制是完成其它辅机控制的先决条件SS4改型机车的劈相机控制有手动起动和自动起动两种方式它是通过方式选择开关591QS进行选择的当591QS打在0位时即为手动位当591QS 打在1位时即为自动位如图6一手动控制按下劈相机按键开关404SK导线560经404SK与591QS使导线564有电劈相机中间继电器567KA得电动作其常开点闭合导线560经567KA的常开点使导线561有电它分成几条支路第一条支路导线561经劈相机起动中间继电器566KA的常闭点使分相接触器213KM和劈相机起动延时继电器533KT得电动作为劈相机的接触器201KM闭合作好了准备第二条支路导线561经213KM的辅助接点使导线572有电经劈相机故障隔离开关242QS以及劈相机辅助保护接点215EF使201KM 得电动作劈相机的主回路构通开始起动若起动正常则劈相机的起动继电器283AK动作其常开点闭合第三条支路导线561经283AK使导线568有电劈相机起动中间继电器566KA得电动作其常闭点打开切断213KM和533KT的供电回路甩掉劈相机起动电阻使劈相机进入正常工作状态同时566KA的常开点闭合第四条支路导线561经215EF和566KA 的常开点使566KA继续得电自锁第五条支路导线561经533KT的常闭点使导线577有电为其它辅机正常工作作好准备至此劈相机的控制顺利完成这是单节车的情况当两节车重联时通过重联线N564使另一节车的567KA得电动作起动另一节的劈相机过程与单节相同二自动控制所谓自动控制是指司机操作主断路器合闸后劈相机自动起动无需人为操作劈相机以及其它辅机的按键开关这一功能主要用于机车过分相区时减少司机的操作步骤当主断路器闭合后其辅助联锁的常闭点打开导线565失电劈相机自动延时继电器528KT失电延时1S后其常闭点闭合导线562经591QS和528KT的常闭点劈相机开始其动以后的过程与手动控制完全一样不再重述三劈相机故障时的控制若劈相机故障则将242QS打到2位也就是用通风机1代替劈相机此时通风机1通过分相电容起动后代替劈相机的功能使其它辅机依旧能正常工作具体控制过程如下①将242QS打到2位②将296QS打到电容位随后的操作过程与起动劈相机相似即首先按下404SK567KA得电动作导线560经567KA使导线561有电第一路导线561经566KA使213 KM和533KT得电起动电容接入第二路导线561经213KM242QS使导线695有电经通风机1的辅机保护接点219EF使通风机1的接触器205KM得电动作并自锁通风机1开始起动当其发电机电压打到283AK的整定值时283AK动作第三路导线561经283AK使566KA得电动作并通过其本身的常开点自锁地思路导线561经566KA的常闭点切除213KM和533KT的供电回路甩掉通风机1的起动电容使通风机1进入正常工作状态第五路导线561经533KT使导线577有电为其它辅机的正常工作作好了准备以上介绍的使198号以前的SS--4改型机车的劈相机控制电路自199号机车开始增加了一个时间继电器527KT其作用是当劈相机起动时283AK动作566KA 常闭打开用527KT的常开点短接566KA的一组常闭接点561与571让533KT和213KM继续得电延时1s后527KT的长必点打开533KT和213KM都失电分相起动电阻或分相起动电容退出辅助回路这样分相起动电阻或分相起动电容比原有电路多了1s工作时间进一步改善了劈相机的起动性能四低压试验控制及库内辅助电路三相电源试验机车低压试验时将242QS打在0位即试验位并闭合按键404SK则567KA566KA 得电闭合533KT失电打开其常闭联锁接点闭合577有电即可进行其它辅机接触器操作试验但此时劈相机接触器201KM被切断由此又可将辅助电路库用插座接上三相380V电压直接起动压缩机和各通风机而无须起动劈相机22劈相机电路故障分析及处理一接触器故障分析及处理劈相机通电后劈相机转子不转而且无任何反映初步判断为劈相机接触器没有动作这时应该拆下劈相机接触器201KM检查其触点在通电情况下是否全部闭合良好如果无任何反应证明接触器已损坏应立即更换新的接触器在机车整备中还有一种情况是按下劈相机按键开关404SK后劈相机起动信号显示不灭到机车辅助室就会听到劈相机发出嗡嗡声观察劈相机转轴不转或转动很慢用手触摸感觉发热严重这时应初步判断劈相机走单相应该立刻检查劈相机接触器201KM和起动电阻接触器213KM看看是否还在动作如果有不动作的状况应该立刻更换接触器从而保证劈相机能够正运转如果接触器没有问题表明电机内部有故障用万用表测量该电机三相电阻可查出哪项开路应立即对电机进行检修如果在机车运行中劈相机接触器出现故障不能及时处理后果是很严重的甚至会造成重大事故例某机务段的0634号电力机车牵引1473次货物列车从南站开车时机车轰地一声巨响二号低压电器柜随之起火机车立即返回段里经过检查发现二号低压柜内的劈相机接触器201KM严重烧坏从0634号机车二号低压柜着火烧毁情况分析着火的原因显然是劈相机接触器201KM强烈放电引起的而接触器触头严重松动是造成劈相机接触器强烈放电的根本原因它对接触器的破坏集中在触头与导电片的电气接触面上它对接触器的破坏性集中表现在①接触器在闭合瞬间高达数百安的辅助电动机起动电流将被迫从安装螺钉上流过因此产生的电动斥力和焦耳热触极易成接触器强烈放电接触器闭合和断开时将引起触头振动在触头与导电片间产生金属桥和电弧造成电气磨损一旦导流截面减少到不能承受强大的辅助电动机起动电流时接触器也会强烈放电②触头松动将加剧本身的塑性变形形成静触头以弧形接触面与导电片接触导流面被局限在安装孔附近一个不稳定的小区域内更加重该处的电气磨损例某段0146号电力机车在库外做高压试验时发现劈相机接触器触点焊死有放电现象后经检查发现原来是检修人员由于工作上的马虎把额定工作电流75A 的油泵接触器安装在额定工作电流为170A的劈相机起动电阻接触器的位置上虽然它们的外观一样但它们的作用却相差甚远所以造成了这起事故我们检修人员在机车进行辅修时就应该着重注意检查劈相机接触器用500兆欧检查接触器对地及相间绝缘电阻值不小于3MΩ在88-121VDC电压下检查接触器闭合断开情况闭合断开均应可靠动作应灵活不许有卡住及接触器不良现象线圈不许有过热一旦发现有上述情况应马上采取措施避免造成更大的损失因此说接触器故障是导致劈相机不能正常运转的原因之一二电器元件误动作控制劈相机的电器元件误动作一般有两种情况一种是劈相机起动后从机车的信号显示屏上看劈相机起动信号显示不灭机车设置的过流保护延时不能提前动作劈相机停止工作表明辅机过流保护提前误动作这时判断可能是辅机保护插件出现问题应拔出辅机保护插件按下劈相机接触器手动按钮若劈相机能正常起动则说明劈相机过流保护出现故障应更换保护插件另一种情况是劈相机起动后劈相机起动信号显示熄灭又显示劈相机在某一转速下爬行或降速至停转辅机保护动作初步分析为起动继电器提前误动作劈相机转速没有达到额定转速的09倍起动继电器就将起动电阻切除如果劈相机起动后起动信号显示不灭劈相机剧烈抖动电磁噪音大会看到起动电阻发红或烧断这说明起动继电器晚动作或不动作即起动电阻迟甩或甩不开应立即切断电源否则劈相机会被烧坏所以应尽快检查和排除起动继电器故障这时可以人为地按下起动继电器的凸键而让其动作使常开联锁闭合使566KA吸合切断213KM线圈电源甩开起动电阻若是215EF常闭联锁故障则可暂时把该联锁短接维持机车运行入库处理完后再恢复正常有时也不排除继电器本身机械故障如批示件显示不正确或锁钩误动作等三劈相机接线错误从SS4改进型电力机车的辅助电路图可以看到劈相机电动第一相U1端子与机车202母线相连劈相机的电动第二相V1端是与机车201母线相连的发电相WL 端子与203母线相连起动电阻接在U相与W相之间如果劈相机任意两根线互换这都会使劈相机反转如果劈相机反转则表明有两根线接反就应判断为劈相机接线错误立即打开劈相机接线盒但有一种特殊情况当三相接线相互反接时劈相机转向与正常转向一致即劈相机电动第一相V1端子接机车201母线劈相机电动第二相V1端子接203母线劈相机发电相W1端子接机车202母线V相作为发电相与起动电阻连接由于起动电阻与V相绕组不匹配劈相机起动困难且由于V相绕组匝数最少即使劈相机启动起来由于三相电压严重不对称使负载电机启动困难这时劈相机带不动负载对此我们检修人员也应打开劈相机接线盒认真检查劈相机联线并加以更正四起动电阻值变大起动电阻变大会引起劈相机起动困难起动电阻值变大会使劈相机起动转矩变小劈相机额定起动电阻值为079Ω如果电阻的制造公差较大或者由于每次起动时间较长都会使劈相机起动电阻发烫或烧红电阻氧化有效截面积变小次数多以后劈相机起动电阻值会逐渐变大在低网压下使劈相机起动困难甚至不能起动这时我们检修人员就应用兆欧表测量劈相机起动电阻值如果大于079Ω则改用另一组起动电阻电阻值偏大的劈相机起动电阻须及时更换例如哈尔滨机务段在检修SS4改进型电力机车时由于没有形成中修检修能力只能作状态修机车运行公里数已超出中修规定的公里范围劈相机电阻由于长期处于超期使用致使大量电阻内部衰变呈几何型发展导致劈相机电阻过热并烧损电阻更换频繁影响了机车正常运输浪费了大量人力物力所以我们要加强对机车劈相机起动电阻的检测和维护五网压过低和输入电压严重不对称劈相机起动吃力噪音大起动时间过长引起过流保护动作应检查电压表观察劈相机输入电压如果低于270V表明网压过低应立即停止劈相机起动另一种情况是劈相机噪音大发热严重检查电机三相电压如果低网压时电压不对称度大于10高网压时大于7表明电压不对称度超标谐波增大谐波损耗增加如果劈相机输入电压在270V至460V正常范围内则应根据劈相机的故障判断处理在一般情况下劈相机连续起动次数应不超过3次如仍然不能起动一定要查明原因消除故障1更换起动电阻2检查连线是否接错方可再行起动劈相机。
ss4改韶山4改电力机车主电路辅助电路控制电路保护电路
第4章电力机车线路第1节 SS4G型机车主电路SS4G型电力机车主电路(见附图一)是以SS4、SS5和SS6型机车主电路为基础，并消化、吸收了8K和6K型机车的一些先进技术而设计的。
具有如下主要特点：1.机车采用加馈电阻制动，每节车四台牵引电机主极绕组串联，由一台励磁半控桥式整流器供电。
每台转向架上的二台牵引电机电枢与各自的制动电阻串联后，并联在一起，并与主整流器相串联。
2.机车全部采用了霍耳传感器检测直流电流、电压信号，以利司机安全，并可提高系统的控制精度。
3.为提高机车功率因数和改善通讯干扰，机车增加了PFC装置。
一、网侧高压电路网侧高压电路包括两部分：变压器原边的牵引电流电路及低压测量电路。
如下图所示。
图4-1 网侧高压电路由受电弓1AP引入接触网高压电，经主断路器4QF、高压电压互感器6TV、高压电流互感器7TA 引入机车部，原边电流经主变压器8TM的高压(原边)绕组AX，由机车接地装置向牵引变电所回流。
二节车之间的25kV母线用高压联接器2AP进行连接。
低压部分有自动开关102QA、网压表103PV、电度表105PJ、PFC用电压互感器100TV，以及接地电刷110E、120E、130E和140E。
这些电器设备所组成的电路主要用于检测机车网压和提供电度表用的电压信号。
二、整流调压电路采用转向架独立供电方式，由二套独立的整流调压电路，分别向相应的转向架供电。
牵引绕组a1-b1-x1和a2-x2供电给主整流器70V，组成前转向架供电单元;牵引绕组a3-b3-x3和a4-x4供电给主整流器80V组成后转向架供电单元。
下图所示为前转向架单元的三段不等分半控桥式整流调压电路。
其中各段绕组的电压为Ua2x2=Ua1x1=2Ua1b1=2Ub1x1=699.5V图4-2 前转向架单元整流调压电路三段不等分整流桥的工作顺序简述如下：首先投入四臂桥。
即触发四臂桥的晶闸管，投入a2-x2绕组。
整流电压由零逐渐升至1/2Ud(Ud 为总整流电压)，六臂桥的整流元件续流。
SS4G电气线路
一、主电路SS4改型电力机车主电路是以SS4、SS5和SS6型机车为基础，并吸收了8K和6K机车的一些先进技术而设计的，它具有如下主要特点：a) 采用传统的交一直电传动型式，牵引电机为串励式脉流牵引电机，与他励式及复励式比较，前者制造技术成熟，主电路及控制电路比较简单，相对来说比较可靠；b) 采用转向架独立供电方式，全车四个二轴转向架，具有相应的四台独立的相控式主整流器。
这种供电方式的优点，一是能够充分提高粘着利用，因为可对一节车前后两台转向架进行电气式轴重补偿，二是一台主整流器故障时，可切除一台转向架，保留3／4的牵引能力；c) 机车主整流器采用三段不等分半控调压整流电路，与经济四段桥相比，尽管在低级位上功率因数较低，但可大大简化控制系统，减少操作过电压，提高系统的可靠性；d) 机车采用加馈电阻制动，每节车四台牵引电机主极绕组串联，由一台励磁半控桥整流器供电，与常规电阻制动相比，加馈制动具有三大优点，一是可加宽调速范围，将最大制动延伸至零(为安全着想，SS4改型机车为10km／h)，二是能较方便的实现恒制动力控制，三是取消了常规的半电阻制动接触器，简化了控制电路；e) 机车全部采用霍耳传感器检测直流电流、电压信号，以利司机安全，并提高系统的控制精度；f) 机车采用双接地继电器保护、每一台转向架电气回路单元各接一台主接地继电器，以利于查找接地故障；g) 为提高机车功率因数和改善通讯干扰，机车增加了PFC装置。
1 、网侧高压电路(25kV)网侧高压电路的主要设备有受电弓1AP、空气断路器4QF、高压电压互感器6TV、高压电流互感器7TA，避雷器5F，主变压8TM的高压绕组AX，PFC用电流互感器109TA，以及二节车之间的25kV母线采用高压连接器2AP连接。
低压部分有自动开关102QA、网压表103PV、电度表105PJ、PFC用电压互感器100TV，以及接地电刷110E、120E、130E和140E。
ss4改韶山4改电力机车主电路辅助电路控制电路保护电路
由受电弓1AP引入接触网高压电，经主断路器4QF、高压电压互感器6TV、高压电流互感器7TA 引入机车内部，原边电流经主变压器8TM的高压(原边)绕组AX，由机车接地装置向牵引变电所回流。
二节车之间的25kV母线用高压联接器2AP进行连接。
低压部分有自动开关102QA、网压表103PV、电度表105PJ、PFC用电压互感器100TV，以及接地电刷110E、120E、130E和140E。
这些电器设备所组成的电路主要用于检测机车网压和提供电度表用的电压信号。
二、整流调压电路采用转向架独立供电方式，由二套独立的整流调压电路，分别向相应的转向架供电。
牵引绕组a1-b1-x1和a2-x2供电给主整流器70V，组成前转向架供电单元;牵引绕组a3-b3-x3和a4-x4供电给主整流器80V组成后转向架供电单元。
下图所示为前转向架单元的三段不等分半控桥式整流调压电路。
其中各段绕组的电压为Ua2x2=Ua1x1=2Ua1b1=2Ub1x1=699.5V图4-2 前转向架单元整流调压电路三段不等分整流桥的工作顺序简述如下：首先投入四臂桥。
即触发四臂桥的晶闸管，投入a2-x2绕组。
整流电压由零逐渐升至1/2Ud(Ud 为总整流电压)，六臂桥的整流元件续流。
当四臂桥满开放后，六臂桥投入。
先投入绕组a1-b1，整流电压在1/2~3/4Ud之间调节。
待满开放后，b1-x1绕组再投入，整流电压在3/4Ud~Ud之间调节。
在整流器的输出端还分别并联了两个电阻75R和76R，其电阻的作用有两个：一是机车高压空载做限压试验时，作整流器的负载，起续流作用;二是正常运行时，能够吸收部分过电压。
三、牵引电路机车的牵引电路，即机车主电路的直流电路部分，部分电路如下图所示。
图4-3 牵引电路示意图机车牵引电路，采用转向架独立供电方式。
第一转向架的第一台牵引电机1M与第二台牵引电机2M并联，由主整流器70V供电;第二转向架的第三台牵引电机3M与第四台牵引电机4M并联，由主整流器80V供电。
