变压整流器重要点
整流变压器的工作原理是
整流变压器的工作原理是
整流变压器是一种常用的电力设备，主要用于将交流电转换为直流电。
它通过变压器和整流器的结合实现这一转换过程。
整流变压器的工作原理可以分为以下几个步骤：
1.输入交流电流变压器变压
整流变压器的输入是交流电源，首先交流电流通过变压器的初级线圈，变压器的铁芯起到了增加和减小电流的作用，实现了电压的升降变换，将高压交流电转换为低压交流电。
2.整流器将交流电转换为直流电
经过变压器变压之后的低压交流电流进入整流器。
整流器会将交流电流中的负半波去掉，只保留正半波，从而将交流电转换为直流电。
在整流器中，一般采用二极管或者桥式整流电路来实现。
3.处理直流电
经过整流器转换后的直流电通过输出端输出。
可以接入需要使用直流电的设备进行供电。
通过上述步骤，整流变压器成功将输入的交流电转换为直流电。
这种转换后的直流电可以用于直流电动机、电解槽、LED照明等需要直流电供电的设备。
整流变压器在工业生产中有着重要的应用，广泛用于各种工业控制系统和电力系统中。
整流变压器作为一种重要的电力设备，其工作原理的理解对于电气工程领域的工程师和技术人员至关重要。
有关整流变压器的更多实际应用和性能优化问题，需要在实际工程中逐步探索和解决。
整流变安装注意事项
整流变安装注意事项
整流变的安装注意事项如下：
1.附件安装：所有附件必须经合格变压器油清洗后方可安装，安装的顺序必须保证先装瓷
件，后装铁件，先安装上部构件，后安装下部构件。
2.储油柜安装：储油柜安装前应清洁干净，胶囊式储油柜中的胶囊或隔膜式储油柜的隔膜
应完整无破损，胶囊在缓慢充气胀开后，检查应无漏气现象。
3.升高座安装：安装升高座应使电流互感器的铭牌位置面向油箱外侧，放气位置应在升高
座的最高处，互感器与升高座的中心应一致。
4.冷却装置的安装：冷却装置的安装应符合规范，密封垫必须完好，保证充油后不渗漏。
整流器的工作原理及应用
整流器的工作原理及应用1. 工作原理整流器是电子装置中的一种重要组件，它用于将交流电转换为直流电。
整流器的工作原理基于半导体器件的特性，通过控制电流流经特定的元件，实现将交流信号的负半周期或正半周期转换成直流信号。
1.1 二极管整流器二极管是整流器的基本元件，常用于低功率电路中。
其工作原理如下：•当输入信号为正半周期时，二极管导通，允许电流流经。
•当输入信号为负半周期时，二极管截止，不允许电流流经。
二极管整流器根据二极管的连接方式和数量的不同，可以分为单相半波整流器和单相全波整流器。
1.2 整流电路的滤波由于二极管整流器只能将交流信号的一部分转换成直流信号，输出的直流信号仍然包含较多的纹波。
因此，在整流器的输出端需要配备滤波电路，以消除或减小纹波。
常见的滤波电路包括电容滤波电路和电感滤波电路。
•电容滤波电路：通过将电容器连接在负载电路后，平滑直流输出信号。
•电感滤波电路：通过将电感器连接在负载电路后，过滤掉纹波信号。
1.3 变压器整流器在高功率电路中，常用变压器整流器替代二极管整流器。
变压器整流器包含一个变压器和整流电路。
其工作原理如下：•首先，变压器对输入电压进行降压或升压，以适应整流电路的工作要求。
•然后，整流电路将变压器输出的电压进行整流，转换为直流信号。
变压器整流器在大型家用电器和工业设备中广泛应用。
2. 应用领域整流器作为电子设备中的关键部件，广泛应用于多个领域，如下所示：•电力输配系统：整流器用于电网中的输配变电站，将输送的交流电转换为直流电，以满足输送和供电的需要。
•通信系统：整流器用于通信基站等设备中，将交流电转换为直流电，为通信设备提供稳定的电力供应。
•汽车电子：整流器用于汽车的发动机控制单元、电动机驱动等部分，将交流电转换为直流电，为汽车电子设备提供电力支持。
•太阳能和风能发电系统：太阳能板和风能发电机产生的电力一般为交流电，整流器用于将其转换为直流电，供应给电网或储存设备。
使用整流器应该注意的地方

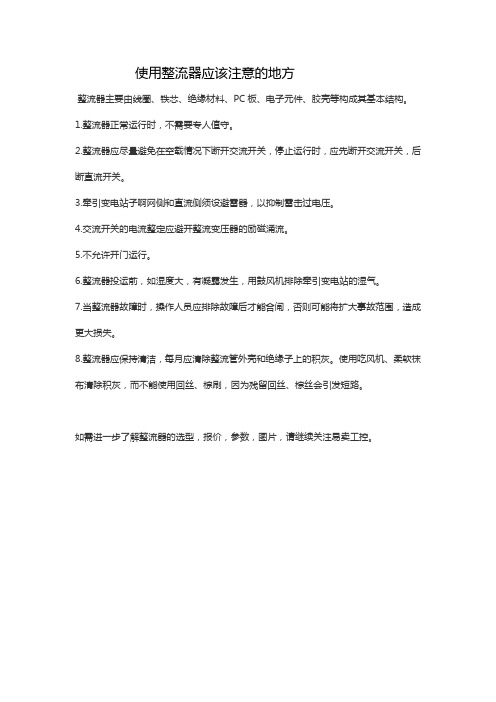

使用整流器应该注意的地方
整流器主要由线圈、铁芯、绝缘材料、PC板、电子元件、胶壳等构成其基本结构。
1.整流器正常运行时，不需要专人值守。
2.整流器应尽量避免在空载情况下断开交流开关，停止运行时，应先断开交流开关，后断直流开关。
3.牵引变电站子啊网侧和直流侧须设避雷器，以抑制雷击过电压。
4.交流开关的电流整定应避开整流变压器的励磁涌流。
5.不允许开门运行。
6.整流器投运前，如湿度大，有凝露发生，用鼓风机排除牵引变电站的湿气。
7.当整流器故障时，操作人员应排除故障后才能合闸，否则可能将扩大事故范围，造成更大损失。
8.整流器应保持清洁，每月应清除整流管外壳和绝缘子上的积灰。
使用吃风机、柔软抹布清除积灰，而不能使用回丝、棕刷，因为残留回丝、棕丝会引发短路。
如需进一步了解整流器的选型，报价，参数，图片，请继续关注易卖工控。
飞机电气系统：变压整流器
六相全波整流 Y/△Y 型连接的六相全波整流电路
• 现在大部分飞机采用六相全波整流 电路。并且把整流器与变压器一起整 合为变压整流器。飞机的变压整流器 组件（TRU) 将输入的三相 115V 交 流，400Hz 电源变成 28V 直流电， 供给主直流系统负载。如图所示为典 型的 Y/△Y 型连接的全波整流电路， 变压器的初级线圈 A， B，C 采用 Y 型接法，次级线圈为两个三相绕组， a,b,c 采用 Y 型连接，a’,b’,c’采 用△ 连接，这三个线圈构成变压器。 图中 12 个二极管构成六相全波整流 电路，六个相之间的相位相差 60°该 电路整流之后的脉动频率为飞机交流 电压频率的 12 倍，即 4800Hz，其 输出波形脉动频率高，输出质量提高， 更容易进变流机
变压器
• 变压器是用来改变交流电电压大小的电气设备。 变压器连接输入端的部分称为初级，连接输出端的部 分称为次级。变压器由线圈和铁芯组成。
• 一个变压器有两个或两个以上的线圈， 其中一个 线圈连接输入端，叫做初级线圈，其余连接输出端的 线圈称为叫做次级线圈。为了提高电路的导磁性能， 线圈中间设有铁芯。
三相桥式整流电路电流方向和输出波形
三相桥式整流
不同整流电路输出波形对比
三相桥式整流电路的输出与全波整流电路和桥式 整流电路的输出对比，三相桥式整流电路的脉动频率 提高后电压幅值的变化大大减小。
交流电整流之后会产生谐波导致电网效率降低， 甚至产生浪涌电压或浪涌电流导致烧毁用电设备，所 以实际应用中交流电整流后还要用滤波器进行滤波， 电压幅值变化小有助于减小滤波器的体积和重量。
单向半波整流电路原理
整流器
半波整流 半波整流是以"牺牲"一半交流为代价而得 到整流效果的，该电路的效率非常低（计算 表明，整流得出的半波电压在整个周期内的 平均值，即负载上的直流电压大约相当于次 级线圈输出电压 E 的 45%） 因此常用在高电 压、小电流的场合。
逆变器整流点
逆变器整流点
逆变器整流点是逆变器中的一个关键部位，它在太阳能发电系统中起着重要的作用。
逆变器是将直流电转换为交流电的装置，而整流点则是指逆变器中将交流电转换为直流电的地方。
在太阳能发电系统中，光伏电池板通过吸收太阳能将其转化为直流电。
然而，大部分家庭和工业用电设备需要使用交流电才能正常运行。
因此，逆变器的作用就显得尤为重要了。
逆变器整流点的设计需要考虑多个因素，其中一个关键因素就是稳定性。
整流点必须能够处理输入的交流电流，并将其转换为稳定的直流电流。
这样，才能保证后续的电器设备能够正常运行。
逆变器整流点还需要考虑功率因素。
功率因素是指输入电流与输入电压之间的相位差。
在实际应用中，逆变器整流点的功率因素应该尽可能地接近1，以提高电能的利用效率。
逆变器整流点的设计还需要考虑转换效率。
转换效率是指逆变器将输入电能转换为输出电能的比率。
高效的逆变器整流点能够更好地利用输入电能，从而提高太阳能发电系统的整体效率。
除了上述因素外，逆变器整流点的安全性和可靠性也是非常重要的考虑因素。
逆变器整流点必须能够在各种环境条件下正常运行，并且能够承受一定程度的电压波动和电流过载。
逆变器整流点在太阳能发电系统中具有重要的作用。
它能够将直流电转换为交流电，并且保证转换的稳定性、高效性和安全性。
对于太阳能发电系统的正常运行和可靠性，逆变器整流点的设计和优化至关重要。
通过合理的设计和使用高质量的逆变器整流点，我们可以更好地利用太阳能资源，为人类提供清洁、可持续的能源。
整流变压器原理
整流变压器原理整流变压器是一种将交流电压转换为直流电压的电力变压器。
它主要由铁芯、初级线圈、次级线圈和整流器等部分组成。
整流变压器的原理是利用铁芯和线圈的电磁感应作用，将交流电转换为直流电，从而实现电能的有效利用。
首先，整流变压器的铁芯起着电磁感应和传导磁场的作用。
当通过初级线圈的交流电流流过铁芯时，铁芯内部会产生交变磁场，这个交变磁场会感应到次级线圈中，从而在次级线圈中产生感应电动势。
其次，初级线圈和次级线圈的匝数比决定了整流变压器的变压比。
变压比是指初级线圈匝数与次级线圈匝数的比值，通过变压比的选择，可以实现对输入电压的调节和变换。
当变压比大于1时，可以实现升压变压；当变压比小于1时，可以实现降压变压。
接着，整流变压器的整流器起着将交流电转换为直流电的作用。
整流器一般采用二极管或者晶闸管，通过控制整流器的导通和截止，可以实现对交流电的整流，将其转换为直流电。
这样，整流变压器就可以将交流电转换为直流电，从而满足不同电路对电源的需求。
最后，整流变压器的输出电压稳定性和负载适应性是其重要特点之一。
通过合理设计变压器的铁芯和线圈参数，可以实现输出电压的稳定性。
同时，整流变压器还可以根据负载的变化，自动调节输出电压，从而满足不同负载对电源的需求。
总的来说，整流变压器通过铁芯和线圈的电磁感应作用，利用变压比和整流器的控制，将交流电转换为直流电，实现了电能的有效利用。
它在工业生产和电力系统中有着广泛的应用，为电力传输和电子设备提供了稳定可靠的电源。
整流变压器的原理和工作机制，对于电气工程师和电子技术人员来说，是非常重要的基础知识，对于深入理解电力系统和电子设备的工作原理具有重要意义。
整流器简介介绍
随着电力电子技术的发展，对整流器的性能要求越来越高， 因此高性能、高效率的整流器研究显得尤为重要。
详细描述
为了提高整流器的性能，需要从以下几个方面进行研究：采 用更先进的半导体材料、优化电路拓扑结构、改进散热系统 设计、提高控制算法的精度和速度等。
智能化、模块化的整流器研究
总结词
随着工业自动化和智能化的发展，对整流器 的智能化和模块化需求越来越高。
整流器简介介绍
汇报人： 2023-12-07
contents
目录
• 整流器概述 • 整流器的工作原理 • 整流器的种类与特点 • 整流器的设计与优化 • 整流器的应用案例 • 整流器的发展趋势与展望
01
整流器概述
定义与作用
定义
整流器是一种将交流电转换为直 流电的电子设备。
作用
整流器的主要作用是将交流电进 行整流，将其转换为直流电，以 满足各种电子设备对直流电源的 需求。
随着汽车技术的不断发展，汽车内部的电 子设备越来越多，如发动机控制单元、安 全气囊等。整流器可以将汽车电源转换为 稳定的直流电，为这些电子设备提供可靠 的电源，保证其正常运行。同时，整流器 还可以用于汽车照明、音响等设备中，提 高设备的性能和稳定性。
06
整流器的发展趋势与展望
高性能、高效率的整流器研究
整流器的发展历程
早期阶段
早期的整流器主要采用机械式整 流器，其结构简单，但效率较低
，可靠性也较差。
半导体时代
随着半导体技术的发展，半导体整 流器逐渐取代了机械式整流器，其 具有效率高、体积小、可靠性高等 优点。
现代发展
随着电力电子技术的不断发展，整 流器在性能和可靠性方面得到了进 一步提升，同时也在新能源、电力 等领域得到了广泛应用。
整流变压器的作用及其性能特点
整流变压器的作用及其性能特点说到整流变压器，想必很多人又得犯头疼病了。
整流变压器，简单的来说，就是整流设备里的一种电源变压器，所谓的整流，也就是把所有的电流原封不动的输入进来。
整流变压器被广泛的应用于照明、机械电子设备、医疗设备等上，具有其他变压器所没有的强大功效，给诸多领域带来了无可替代的帮助。
接下来，我们就一起来聊聊它的具体的作用及其性能特点吧。
一、作用：变压器的主要用途是在输配电系统。
作用高压电传输，不仅可以减小输电线的截面积，节约引进人材材料，同时还可减小输电线路的功率损耗。
变压器还可用来改变电流变换阻抗以及产生脉变流。
一、电化学工业这是应用整流变最多的行业，电解有色金属化合物以制取铝、镁、铜及其它金属;电解食盐以制取氯碱;电解水以制取氢和氧二、牵引用直流电源用于矿山或城市电力机车的直流电网。
由于阀侧接架空线，短路故障较多，直流负载变化辐度大，电机车经常起动，造成不同程度的短时过载。
为此这类变压器的温升限值和电流密度均取得较低。
阻抗比相应的电力变压器大30%左右。
三、三、传动用直流电源主要用来为电力传动中的直流电机供电，如轧钢机的电枢和励磁。
四、直流输电用。
还有一个很重要的作用就是保护人身安全!隔离危险电压。
隔离是指变压器原副边绕线圈之间是电绝缘的。
变压器的隔离是隔离原副边绕线圈各自的电流。
隔离有很多种，对于低压常见的变压器主要是金属绕线圈外面敷上绝缘漆，然后原副边绕线圈绕在一闸铁心上组成一个变压器。
这种变压器的绕线圈使用的导线很多人就叫其“漆包线”。
原因就是那层绝缘漆。
这时原副边就是靠那层漆绝缘隔离的。
自耦变压器在不需要初、次级隔离的场合都有应用，具有体积小、耗材少、效率高的优点。
二、性能特点：(1)电气性能稳定：产品结合负载特点和电网电压波动、大气过电压情况，根据整流变压器的负载状况，确定合理、可靠的绝缘水平和绝缘模型，充分保证产品的电气性能可靠和稳定。
产品环境安全系数≥1.67。
(2)动稳定程度高：产品绕组有较高的机械强度，具有较强的抗突发能力，以满足极恶劣的负载环境。
整流变压器知识
整流变的相关知识整流变压器的总体结构特点1.按整流电路形式分类1)三相桥式整流变压器结构2)双反星形带平衡电抗器的整流变压器结构3)双反星形三相五柱式整流变压器结构2.按调压方式分类1)无励磁调压整流变压器结构2)有载调压整流变压器结构。
这其中又有：a)单器身变磁通调压结构b)调变加主变结构c)串变调压结构3.按器身安装方式分类1)器身连箱盖结构2)钟罩式结构。
这其中又分成：a)钟罩式b)半钟罩式c)三节钟罩式4.按冷却方式分类可分为自冷，风冷、强油水冷或风冷以及强油导向冷却。
此外，变压器还可分为主调共箱式和主调分箱式以及内附饱和电抗器、平衡电抗器和外附饱和电抗器、平衡电抗器等结构。
总而言之，我厂生产的整流变压器种类繁多，可根据用户的各种要求进行设计制造各结构型式的变压器。
二、变压器的内部结构特点铁心采用优质冷轧硅钢片。
在较大型变压器中，为了降低空载损耗，铁心片采用全斜接缝。
铁心整体结构采用引进的先进技术。
网侧线圈多采用连续式结构，调压线圈多采用层式结构，而阀侧线圈一般均为双饼式结构。
由于利用了电子计算机计算电场和线圈的冲击特性，使得线圈结构具有优良的电气特性和耐冲击强度。
对于较大型变压器，油箱采用了折扳式结构，不仅美化了外形，而且大大提高了油箱的机械强度。
阀侧出线既有箱顶出线，又有箱壁出线，方便了与整流装置的连线。
变压器阀侧出线端子采用环氧浇注成形低压导电杆，使得变压器外形美观紧凑。
变压器装有各种温度计、瓦斯继电器、释压器、互感器等保护装置，对于高电压产品采用隔膜式储油柜以保证变压器的安全可靠运行。
铝行业大容量整流电源保护综述大容量整流电源通常由变压器、整流柜及用于整流柜、变压器冷却的泵、风机等辅机部分组成。
大容量整流电源在冶金行业，特别在铝电解行业具有举足轻重的地位，其正常运行直接关系到整个生产系列的安全稳定，一个年产15万吨的电解系列，停电5个小时其损失可达几千万元，因此，要采取一切可能的措施保证整流电源的正常运行，完善、可靠的保护设置可以及早发现机组异常情况，及时切除故障，防止事故扩大，对保证系统安全运行具有重要意义，下面对大容量整流电源所需设置的保护作具体介绍：电压保护1. 采用氧化锌压敏电阻、快熔组成过压吸收回路，吸收电网过电压、操作过电压以及雷电过电压，由快熔所带的微动开关发出故障信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(a) 原理图
(b) 主要波形
图2脉冲隔离变压器原理图
1122123332111339.62636a p s s s s d
d d p s s I V I V I V I I I V V V ++⎛⎫+⨯⨯+⨯⨯+⨯⨯ ⎪⎝
⎭
图3 主变压器绕组分层布置图
Ⅲ、整机重量轻
我公司在风机，铁芯的选择上别出心裁，综合体积重量的要求，铁芯选择，其窗口尺寸为3280
⨯毫米，铁芯重量2.33KG，变压整流器选用的AMETEK Rotron 航空风机中341JH系列的风机，该系列风机具有重量轻、风量大，可靠性高等特点。
在结构设计上，外形尺寸设计为：280mm×225mm×140mm（宽×深×高），安装尺寸设计为：240mm×205mm,自主研发了一体式散热器并由加工中心整洗，结构布局紧凑使得体积小，材料采用新型的镁铝合金，重量轻。
通过科学的设计计算使变压整流器的整机最大重量不大于8.4Kg。
1。
