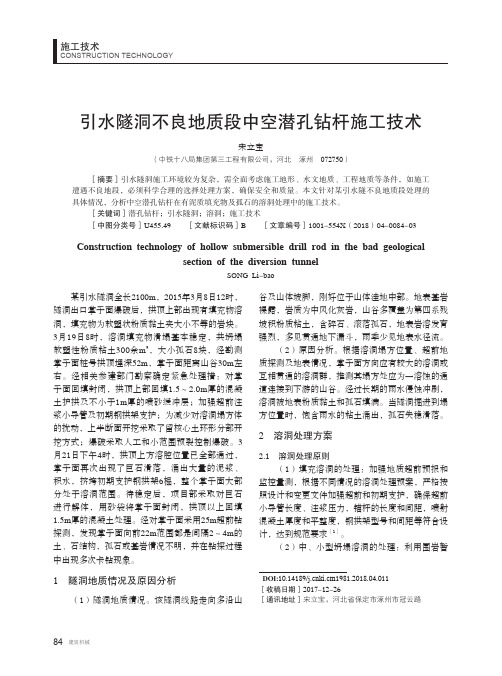

引水隧洞不良地质段中空潜孔钻杆施工技术

引水隧洞不良地质段中空潜孔钻杆施工技术宋立宝（中铁十八局集团第三工程有限公司，河北涿州072750）［摘要］引水隧洞施工环境较为复杂，需全面考虑施工地形、水文地质、工程地质等条件，如施工遭遇不良地段，必须科学合理的选择处理方案，确保安全和质量。

本文针对某引水隧不良地质段处理的具体情况，分析中空潜孔钻杆在有泥质填充物及孤石的溶洞处理中的施工技术。

［关键词］潜孔钻杆；引水隧洞；溶洞；施工技术［中图分类号］U455.49 ［文献标识码］B ［文章编号］1001-554X（2018）04-0084-03 Construction technology of hollow submersible drill rod in the bad geologicalsection of the diversion tunnelSONG Li-bao某引水隧洞全长2100m，2015年3月8日12时，隧洞出口掌子面爆破后，拱顶上部出现有填充物溶洞，填充物为软塑状粉质黏土夹大小不等的岩块。

3月19日8时，溶洞填充物滑塌基本稳定，共坍塌软塑性粉质粘土300余m3，大小孤石8块，经勘测掌子面桩号拱顶埋深52m，掌子面距离山谷30m左右。

经相关参建部门勘察确定紧急处理措：对掌子面回填封闭，拱顶上部回填1.5～2.0m厚的混凝土护拱及不小于1m厚的喷砂缓冲层；加强超前注浆小导管及初期钢拱架支护；为减少对溶洞塌方体的扰动，上半断面开挖采取了留核心土环形分部开挖方式；爆破采取人工和小范围预裂控制爆破。

3月21日下午4时，拱顶上方溶腔位置已全部通过，掌子面再次出现了巨石滑落，涌出大量的泥浆、积水，挤垮初期支护钢拱架6榀，整个掌子面大部分处于溶洞范围。

待稳定后，项目部采取对巨石进行解体，用砂袋将掌子面封闭，拱顶以上回填1.5m厚的混凝土处理。

经对掌子面采用25m超前钻探测，发现掌子面向前22m范围都是间隔2～4m的土、石结构，孤石或基岩情况不明，并在钻探过程中出现多次卡钻现象。

探索水工隧洞通过不良地质段施工技术

探索水工隧洞通过不良地质段施工技术发布时间：2021-05-17T16:06:19.603Z 来源：《基层建设》2020年第35期作者：陈立峰[导读] 摘要：水工隧洞开挖施工很容易受到不良地质段的影响，塌方和塌落现象可能因处理不当发生。

新疆额尔齐斯河流域开发工程建设管理局新疆乌鲁木齐 830000 摘要：水工隧洞开挖施工很容易受到不良地质段的影响，塌方和塌落现象可能因处理不当发生。

基于此，本文以某引水隧洞工程作为研究对象，深入探讨水工隧洞通过不良地质段施工技术的具体应用，希望研究内容能够给相关从业人员以启发。

关键词：水工隧洞；不良地质段；超前小导管注浆工艺前言：遇水软化、软弱带、断层破碎带等不良地质均可能对水工隧洞开挖施工造成负面影响，这种影响在工期、质量、安全等层面均存在直观体现。

为有效应对不良地质影响，应设法提高岩体自稳能力，因此本文研究主要围绕能够实现超前支护的超前小导管注浆工艺展开。

1.工程概况以全长6644m的某引水隧洞工程作为研究对象，该工程出口高程、进口高程分别为638.88m、640.0m，属于典型的“城门洞”型无压隧洞，存在5m3/s的设计流量，以及3.44m×3.86m的Ⅴ类围岩开挖净断面尺寸，采用全断面光面爆破方式进行开挖。

案例工程一般存在130m 以下的隧洞埋深，最大隧洞埋深为300m，主要经过河谷区、山前洪冲积倾斜平原、基岩山区，穿过的地层包括第四系、奥陶系、寒武系，岩性以卵石混合土、白云岩、灰岩、低液限黏土层为主。

多数地下水处于洞底板以下，层间滞水局部发育，隧洞围岩类型中Ⅴ类、Ⅳ类、Ⅲ类占比分别为23.1%、1.9%、74.8%。

通过地质勘探可以确定，案例工程段存在25m宽的破碎带，同时存在20～150m 的影响带宽和70m的附近埋深。

结合实际开挖和TSP超前地质预报可以确定，厚层鮞状灰岩夹薄层灰岩为该处主要地层岩性，局部存在黄白、灰白色断层泥和断层角砾，拱顶成型差、岩体破碎，掉块现象严重，自稳时间短。

水电站工程不良地质段施工工艺

公路工程不良地质段施工工艺1 简述导流洞对称布置于金沙江左右两岸山体内，高程约在364～400m之间。

进口位于坝上游300～650m处，地形平缓，370～380m高程以下多为基岩小陡坎；380～450m 高程，地形坡度10～25°，分布大片崩坡积块碎石层，厚度3～5m；450m高程以上为基岩陡壁。

洞身段沿线山体雄厚，垂直埋深一般达100～200m，最大可达380m；水平埋深一般达200～400m，最大可达550m。

出口位于拱坝轴线下游450～750m处，420～440m高程以下为缓坡，自然坡度25～40°，左岸大多为基岩，地形稍陡，右岸地形平缓，表部分布较多崩坡积块碎石层，厚度5～10m；420～440m高程以上多为基岩陡壁。

1.1 地层岩性左右岸导流洞沿线地层岩性均为P2β4～P2β6层含斑玄武岩、致密状玄武岩、斑状玄武岩及各岩流层上部的角砾（集块）熔岩。

右岸导流洞洞身主要为P2β5～P2β6层致密状玄武岩、斑状玄武岩及角砾（集块）熔岩。

岩性坚硬，单轴抗压强度大于100MPa，属坚硬～极坚硬岩类。

进口边坡岩体主要涉及P2β4～P2β6层的含斑玄武岩、致密状玄武岩。

斑状玄武岩和角砾集块熔岩。

出口边坡岩体主要涉及P2β7～P2β9层的含斑玄武岩、致密状玄武岩和角砾集块熔岩。

1.2 地质构造工程区内无断层分布，主要结构面为层间、层内错动带和节理裂隙。

导流洞部位层间错动带总体不发育，其中C3层间错动较弱，C4层间错动带断续延伸，主错面波状起伏、粗糙，主错带宽度一般5～10cm，主要由角砾及少量岩屑组成，影响带宽10～30cm，结构紧密，工程类型以裂隙岩块型为主，部分为含屑角砾型。

C5层间错动带分布连续，错动面舒缓波状起伏，光滑，见倾向擦痕，工程类型以含屑角砾型为主，部分裂隙岩块型。

层内错动带较发育，主要随机分布在各层中下部玄武岩内，特别是P2β6层中部和P2β5层中下部，呈集中成带分布。

不良地质输水隧洞处理措施研究

ＨｏｎｇＺｈｅｎｇｕｏ，ＦａｎＹｏｎｇ
（ＹｕｎｎａｎＷａｔｅｒａｎｄＨｙｄｒｏｐｏｗｅｒＥｎｇｉｎｅｅｒｉｎｇＩｎｖｅｓｔｉｇａｔｉｏｎ，ＤｅｓｉｇｎａｎｄＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅ，Ｋｕｎｍｉｎｇ㊀６５００２１，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｕｎｄｅｒｇｒｏｕｎｄｅｎｇｉｎｅｅｒｉｎｇｅｓｐｅｃｉａｌｌｙｉｎｌａｒｇｅｓｃａｌｅａｎｄｌｏｎｇｄｉｓｔａｎｃｅｗａｔｅｒｃｏｎｖｅｙａｎｃｅｔｕｎｎｅｌｏｆｔｅｎｅｎｃｏｕｎｔｅｒｂａｄｇｅｏｌｏｇｉｃａｌｃｏｎｄｉｔｉｏｎｓ，ｏｆｔｅｎｒｏｃｋｉｎｓｔａｂｉｌｉｔｙａｎｄｃｏｌｌａｐｓｅｃａｕｓｉｎｇｃａｓｕａｌｔｉｅｓａｎｄｌｏｓｓｏｆｅｑｕｉｐｍｅｎｔｉｎｔｈｅｃｏｎｓｔｒｕｃｔｉｏｎｐｒｏｃｅｓｓ．Ｎｏｔｏｎｌｙｄｅｌａｙ，ｉｎｃｒｅａｓｅｔｈｅｃｏｓｔ，ｂｕｔａｌｓｏｃａｕｓｅｔｈｅｌｏｓｓｏｆｌｉｆｅａｎｄｐｒｏｐｅｒｔｙ．ＴｈｅＱｉｎｇｓｈｕｉｓｅａｗａｔｅｒｓｕｐｐｌｙａｎｄｗａｔｅｒｅｎｖｉｒｏｎｔｈｅｃｏｎｓｔｒｕｃｔｉｏｎｐｅｒｉｏｄｍｅｎｔｍａｎａｇｅｍｅｎｔｐｒｏｊｅｃｔｏｆｂａｄｇｅｏｌｏｇｉｃａｌｔｕｎｎｅｌａｓａｎｅｘａｍｐｌｅ，ｔｈｅｈｉｇｈｅｘｔｅｒｎａｌｗａｔｅｒｐｒｅｓｓｕｒｅ，ｇｒｏｕｎｄｓｔｒｅｓｓａｎａｌｙｓｉｓａｎｄｏｔｈｅｒａｄ，ｔｈｅｃｏｒｒｅｓｐｏｎｄｉｎｇｓｐｒａｙａｎｃｈｏｒ，ｓｔｅｅｌｓｕｐｐｏｒｔ，ｒｅｉｎｆｏｒｃｅｄｃｏｎｃｒｅｔｅｍｅａｓｕｒｅｓｔｏｓｔｒｅｎｇｔｈｅｎｍｅａｓｕｒｅｓ，ａｎｄｖｅｒｓｅｇｅｏｌｏｇｉｃａｌｐｒｏｂｌｅｍｓ

引水隧洞塌方的处理措施

引水隧洞塌方的处理措施摘要：近年来由于环境恶化和资源紧缺问题的不断加快，我国也加快了对水电站的建设速度，水电站的建设数据量在不断增多且建设规模也在不断扩大，使得水力发电在目前电网中地位不断提高。

在水电站的建设中，引水隧洞工程属于其中地下工程中的一种，其在施工中容易受到地质、气候以及所用设施等多种外部因素的影响而干扰其施工安全以及水电站的正常运行，所以需要加强对引水隧洞施工技术的控制。

关键词：引水隧洞；塌方；处理措施1引水隧洞塌方的主要原因归纳来说导致引水隧洞出现塌方的原因主要有以下几点:第一,地质勘察资料和具体工程情况存在出入,对于可能会出现的塌方,并未及时采取有效的防范措施,在作业环节遇到破碎带、软弱带基层,常常无法有效进行应对而引起塌方。

第二,隧道处于不良地质地段,并未衬砌足够的厚度,实际承载要求难以得到满足,对于可能出现的山岩压力无法有效承受,从而导致塌方的情况出现。

第三,设计不到位。

部分设计人员为了追求成本的节约,往往会选择线路较短的洞线,并且通常会于垭口最底处选择洞轴线,没能系统考虑地质遗迹作业中的不利因素,导致了塌方事故的出现;部分设计人员在设计隧洞时,在不良地质地段设置隧洞轴线,并未绕开堆积、流砂、饱和粘土等不良地层以及陷穴、溶洞等不良地质,从而增加塌方的发生几率。

2引水隧洞塌方的处理措施某重点供水工程在176+382~193+498桩号范围内为马蹄形无压隧洞,毛洞开挖洞径7.3m×6.7m(宽×高)。

本次冒顶塌方位置位于1#支洞~2#支洞洞段之间,该桩号位置洞段洞室为Ⅴ类围岩,埋深约为48m,在勘查报告中的不良地质段桩号范围内。

上述隧洞不良地质段在施工开挖过程中发生塌方现象,塌方范围自桩号D180+878至D180+885.2,塌方方量约为157m3。

洞内塌方发生后不久,隧洞桩号D180+885处洞顶以上34~48m地表面发现塌陷。

经现场量测,地表坍塌范围为8.7m×9.9m(南北长×东西长),塌陷深度约为13.8m,坍塌坑近似圆形,坑洞周围约1.0m范围内地表出现裂缝,裂缝宽度1cm~8cm不等。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

关于引水洞引12+063～12+270m不良地质洞段处理技术措施一．工程现状
西溪河联补水电站引水隧洞引12+063～12+090段洞室开挖成形后，地质揭露显示，该洞段地层为黑、灰墨色中厚层状灰岩，受断裂构造影响,洞室围岩岩体破碎,多呈3～5㎝碎块状。

开挖过程中随时出现掉块及局部塌方现象，围岩自稳时间短,自稳能力差；围岩暴露后，受水蚀作用影响，岩石出现崩解、泥化现象。

洞室支护成型后，在引12+080，引12+088处，洞室变形引起喷护砼多次开裂，钢筋格栅变形，严重威胁洞室安全。

根据9月20日，业主、监理、设计和施工单位四方联席会议精神，拟对引水隧洞引12+063～12+270不良地质洞段采取专门施工技术措施，并对已发生围岩变形洞段进行进一步加固，以确保洞室成型安全。

二．不良地质洞段开挖支护程序
根据现场已成型洞段顶拱连续出现塌穴，采取钢筋格栅加强支护后；局部喷护砼开裂，且钢筋格栅变形严重的现状，拟采取20mm工字钢制作的钢支撑加强支护，并采取锚杆棚架超前支护措施，以防止洞室围岩形成塌落拱。

不良地段洞段开挖支护程序调整见不良地质洞段开挖支护程序框图。

不良地质洞段开挖支护程序框图
三．主要施工技术措施
1、超前锚杆棚架施工
○1、布孔及钻孔
孔位沿设计顶拱轮廓线外侧布孔，孔口距设计轮廓线距离5～10㎝，孔距20㎝，孔深3.5m，用手风钻造孔，外倾角3～5°。

○2、锚杆制作
锚杆采用Φ28mm螺纹钢筋制作，长度为3.5m，锚杆入岩端做成锥形或楔形。

○3、锚杆安装
人工配合钻机将加工好的锚杆插入孔内，必要时用大锤快速打入孔内，锚杆入岩长度不小于锚杆长度的90%，每茬锚杆棚架的纵向搭接长度控制在１.5～2.0m。

锚杆尾部与钢拱架焊接成一体。

2、钻爆施工
○1、布孔及钻孔
顶拱利用超前锚杆棚架钻孔作为诱裂孔控制顶拱开挖边线，边墙采用光面爆破。

孔位设计边墙轮廓线内侧布孔。

孔口距设计线加收缩5cm,孔距45㎝左右，孔深1.75m，用手风钻造孔,外插角控制为3°。

掏槽孔、辅助孔及崩落孔按设计钻爆参数控制孔深、孔向，以确保炮孔的底孔落在爆破图规定的同一平面上。

为确保爆破效果,钻孔孔径误差不得大于5cm，掏槽孔及辅助孔和底孔数量严格按照钻爆设计数量控制。

崩落孔数量不少于设计钻爆参数的90%。

○2、按照设计的钻爆参数进行爆破试验，通过试验调整求得最佳爆破参数。

○3、爆破施工严格按照《爆破安全规程》执行，同时加强现场警戒，严禁一边钻孔，一边在已成孔的炮孔内装药，严禁在残孔内钻孔，以确保施工安全。

○4、掏槽孔、辅助孔、崩落孔、底孔采用Ф32mm×200m-150g的2＃乳化炸药连续装药；光面爆破采用Ф32mm×215m-100g炸药采用竹片固定药卷间隔装药（详见光面爆破孔装药结构示意图）
○5、装药结束后，按规定时间间隔拉警报器二遍。

然后起爆，为保证爆破作业安全，采用毫秒微差塑料导爆管起爆网络。

每循环起爆时，采用两发瞬发电雷管在距掌子面200m 外进行起爆。

开挖布孔装药结构详见4＃支洞主引水洞下游Ⅴ类围岩钻爆设计图。

3、钢支撑制作与安装
钢支撑采用20mm工字钢制作。

每榀钢支撑分二节加工，采用钢板螺栓连接加工制作成型，钢支撑净空尺寸按宽×高=5.1m×5.1m控制。

以保证钢支撑安装后不侵占引水洞衬砌结构断面。

钢支撑连接板采用300mm×300mm×12mm钢板制作。

连接板钻设对称的四个Ф22mm 螺栓孔。

采用Ф20mm螺栓连接成整体，为方便钢支撑安装。

每榀钢支撑布置的两块连接板采取点焊形式固定后钻设螺栓孔。

钢支撑圆弧段在加工厂冷弯制作，然后在1：1胎模工作平台上拼装并焊接连接板，以确保钢支撑制作尺寸满足设计要求。

每榀钢支撑加工完成后，同一榀钢支撑编号相同运至现场使用。

钢支撑在初喷砼完成后安装，安装时，钢支撑与初喷砼面应紧贴，安装过程中，当钢支撑与洞壁之间有较大间隙时，用钢楔楔紧，并在复喷砼施工过程中，采用喷护砼将间隙砼填满。

为防止钢支撑支腿与底板接触面积过程过小造成钢支撑受力后下沉，钢支撑支腿底
部焊接300mm×300mm×8mm垫板，垫板底部埋设砼预制块，同时，每榀钢支撑布置8～12根锁脚锚杆（Ф22mm，L=3.5m）固定。

钢拱架纵向联系筋采用Ф25mm以上钢筋连接，为防止钢支撑受力或爆破冲击发生位移和变形，连接筋在洞周方向每50cm布置一根，且在钢支撑的内环和外环错开布置，并与钢支撑焊接牢固。

4、引12+080～12+092局部洞段围岩变形处理措施
○1、在引12+080～12+083洞段增设三榀钢支撑，并补喷20cm厚聚丙烯纤维砼，每榀钢支撑两侧各布置6根Ф22mm，L=3.5m锁脚锚杆固定。

○2、在引12+083～12+090洞段外露的钢筋格栅上挂模板，并补喷聚丙烯纤维砼至岩面，形成宽约40cm的砼格栅梁，加强对顶拱围岩的支护。

○3、在引12+090～12+092洞段围岩表面初喷5cm厚聚丙烯纤维砼后架立两榀钢支撑至掌子面，钢支撑顶部用砼预制块或喷聚丙烯纤维砼填满，以防止开挖时由掌子面向已支护段方向塌方，在锚杆棚架上方形成塌落拱现象的发生，对掌子面出现的两处集中渗漏点钻设深约3m的排水孔，并在孔口埋设排水管将渗漏水引出。
