EASY—LASER激光对中仪操作流程一、安装1、将两个激光探测器（S、M)利用轴固定器安装在需对中的轴上，“S”探测器固定在基准端(齿轮箱）,“M”探测器固定在调整端（发电机）.2、连接电缆：共两根电缆,一根将两个探测器相连,另一根将其中一个探测器与显示器相连。
两个探测器上共有四个电缆接口，连接时可按上述连接原则任意捉对连接，不会接错。
3、调整两个探测器到“12点”位置。
调整时以探测器上水平尺处于水平状态即可.调好后,将安装器具上各部位夹紧螺栓拧紧，保证两个探测器在接下来的测量过程中不会与轴有任何相对移动。
注意:9—12-3点是以“M”端看向“S"端来定义的。
二、测量1、按开关键，打开显示单元,屏幕会显示如下测量菜单：11 Horizontal 9—12—3（9—12—3点法水平机械对中）12Easy turn (任意三点法）13 ……………………2、按“11 "键选择Horizontal 9—12—3,或按“12 "键选择任意三点法，3、选择Horizontal 9—12—3，按“11”后仪器显示输入尺寸：首先，调整激光:①将两端探测器转至12点位置(可同时转动,也可分别转动),检查两端探测器上的水平尺是否处于水平状态。
②将两个探测器探测窗口前的仓门（对中靶)关闭，分别调整两个探测器上的激光调节旋钮，使激光射中靶心.注意:调整“S"端激光，射中的是“M"端靶心,调整“M”端激光，射中的是“S”端靶心。
其次，输入以下四个距离尺寸①两个探测器之间的尺寸。
该尺寸是以两个探测器上端的白线为基准,是两白线之间的距离(S-M）。
输入该尺寸后，确认。
②固定端探测器到联轴器中心的尺寸(S—C）,默认状态为两个探测器之间距离的一半。
③固定端探测器到调整端设备前地脚之间的距离(S-F1）.将其测量下来输入仪器，确认.④固定端探测器到调整端设备后地脚之间的距离（S—F2).将其测量下来输入仪器,确认.5、测量①按照仪器指示，将S，M单元转至9点位置(可同时转动，也可分别转动），检查两端探测器上的水平尺是否处于水平状态。
激光对中仪中文操作手册
EASY-LASER激光对中使用说明书D505加强型激光对中仪D525可扩展型激光对中系统第一部分：系统配置1．每一套系统都包含以下配置：1)1个工具箱2)1套EASY-LINK软件＋计算机通讯电缆3)1把卷尺4)1个显示单元用皮套5)1本操作手册2．D505加强型激光对中仪1)1个D279显示单元（包含14个测量程序）2)2根带快速接头电缆（2m）3)2个激光测量单元（18×18mm）4)2套延长杆5)2个V型安装支架6)2套安装链条7)2个磁吸座8)2个偏移块3．D525专家型激光对中系统1)1个D279显示单元（包含27个测量程序）2)2根带快速接头电缆（2m）3)2个激光测量单元（18×18mm）4)2套延长杆5)2个V型安装支架6)2套安装链条7)2个磁吸座8)2个偏移块第二部分：激光原理1．激光发射器采用半导体He-Ne激光器，激光波长为635-670nm，处于可见光的边缘，颜色为红色，具体光波位置见图1：激光波段μm 100μm 1mm图1：激光波段图2为激光发射器示意图。
阴极管内充满氦气和氖气，通过高电压激发出相应波长的光波，通过两端透镜和反射镜的反复作用，只有平行于中心线的光束被发射出去，形成激光。
阴极阳极100% 反射镜半反射镜图2：激光发射器原理示意图2．激光接收器采用先进的PSD定位技术，PSD即POSITION SENSITIVE DEVICE的缩写。
传统的激光接收器是CCD技术，即将激光感应平面分为m×n个等份，接收到激光后计算出激光的位置。
其分辨率由等分的密度来决定，因此有上限约束。
而PSD技术是在感应面的两端加适当电压，激光打到感应面的不同位置则会在两端产生不同的电流，其分析的是模拟量，理论上讲模拟量的精度是无穷高因此大大提高了测量精度。
仪器最终的精度不受感应面的限制，只决定于A/D转换器的位数。
3．关于激光束的中心位置的确定。
激光束并不是绝对圆形的，激光的能量分布也不是均匀的。
E710 激光对中仪 专业的轴对中和测量系统 说明书
如果你输入联轴器的直径，你得到的结果是 当激光打到接收靶上时我们很容易的就
gap/sag.
能从显示单元上看出来
3.实时显示值可用来调节机器。为了方便调
整同时显示图形和数值。水平和垂直方向-
也是同时显示。
-
A. 信息区域。每个测量阶段告诉你你必须做 C. 激光束打在接收器的表面形成相应的目
什么。还显示蓝牙连接，警告标志等。
计算器
计算器 显示单元还内置了计算器和长度单位 转换工具。
个性设置 您可以创建一个用户配置文件，以保 存个人设置，还可以对不同类型的测 量进行不同的设置。这使得工作更加 快捷！
d
e
fg
Ｄ．细薄的轮廓，方便手抓握 E. 集 成的电池舱设计使得显示单元
有很好的显示角度 F. 电池舱 G. 肩带扣环
HI JKL M
认按键，方便惯用左或右手的人使用。
在测量过程中，采用清晰明了的图形 升级
引导测量过程。
如果你想在将来扩展功能。显示单元
的软件可以通过互联网或存有新软件
的Ｕ盘进行升级．这样你就可以获得
将来我们新开发的测量功能。
N
O
N. 灰尘，细粒挡盖 O. 厚实的硬橡胶设计
A
B
E F
A. 探杆高度为１２０－１８０ｍｍ。如果有需 要可辅件探杆“无限”加长。由 不锈钢制成。
标函数。
B. 你可以开始以前的测量，避免再次输入 尺寸，条码阅读是最快的方法
D.２０°标志。显示Ｓ单元在轴上的位置。当 你调整非联轴机器时你还可以显示Ｍ单元的 方便调整。
E.显示前后地脚需要的垫片值多少。彩色 的判断方法可以更直观的判断结果。红色 ＝超出范围。绿色＝在范围内 F. 显示测量单元在轴上的位置 G. 水平值调整，颜色判断。
激光对中仪的工作原理

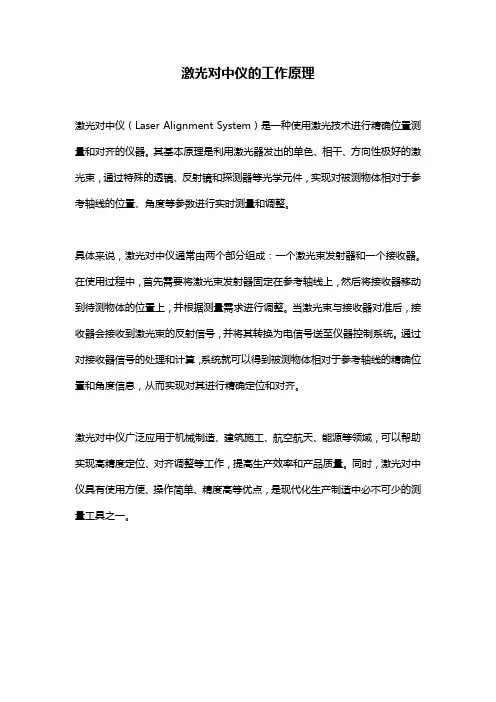

激光对中仪的工作原理
激光对中仪（Laser Alignment System）是一种使用激光技术进行精确位置测量和对齐的仪器。
其基本原理是利用激光器发出的单色、相干、方向性极好的激光束，通过特殊的透镜、反射镜和探测器等光学元件，实现对被测物体相对于参考轴线的位置、角度等参数进行实时测量和调整。
具体来说，激光对中仪通常由两个部分组成：一个激光束发射器和一个接收器。
在使用过程中，首先需要将激光束发射器固定在参考轴线上，然后将接收器移动到待测物体的位置上，并根据测量需求进行调整。
当激光束与接收器对准后，接收器会接收到激光束的反射信号，并将其转换为电信号送至仪器控制系统。
通过对接收器信号的处理和计算，系统就可以得到被测物体相对于参考轴线的精确位置和角度信息，从而实现对其进行精确定位和对齐。
激光对中仪广泛应用于机械制造、建筑施工、航空航天、能源等领域，可以帮助实现高精度定位、对齐调整等工作，提高生产效率和产品质量。
同时，激光对中仪具有使用方便、操作简单、精度高等优点，是现代化生产制造中必不可少的测量工具之一。
easylaser激光对中仪简单实用手册

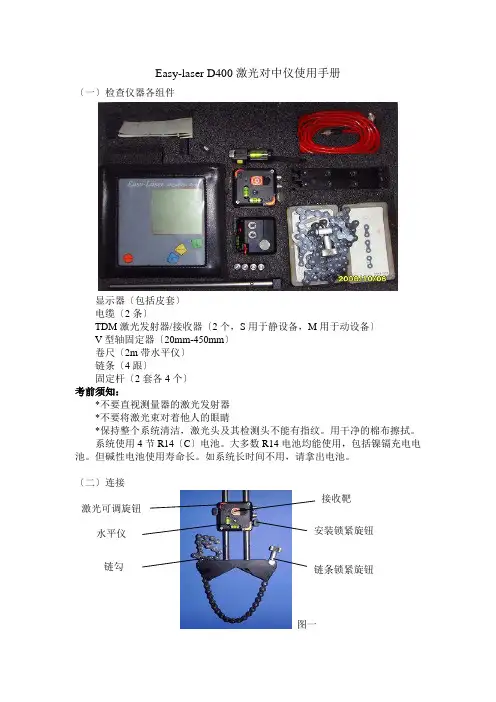

Easy-laser D400激光对中仪使用手册〔一〕检查仪器各组件显示器〔包括皮套〕电缆〔2条〕TDM 激光发射器/接收器〔2个，S 用于静设备，M 用于动设备〕V 型轴固定器〔20mm-450mm 〕卷尺〔2m 带水平仪〕链条〔4跟〕固定杆〔2套各4个〕考前须知：*不要直视测量器的激光发射器*不要将激光束对着他人的眼睛*保持整个系统清洁，激光头及其检测头不能有指纹。
用干净的棉布擦拭。
系统使用4节R14〔C 〕电池。
大多数R14电池均能使用，包括镍镉充电电池。
但碱性电池使用寿命长。
如系统长时间不用，请拿出电池。
〔二〕连接图一激光可调旋钮水平仪链勾 接收靶安装锁紧旋钮 链条锁紧旋钮按图一组装好，并分别固定在联轴器上〔如图二所示〕。
面向安装设备，左手为基准设备〔一般为泵〕，放置S；右手为调整设备〔一般为电机〕，放置M。
用一根电缆将S与M单元相连。
并用另外一根电缆将主机与任一单元连接。
图二〔三〕测试与调整软脚测试对中前应进展软脚检查。
旧的垫片或倾斜的机座会造成机器倾斜。
软脚测试前先锁紧所有地脚螺栓。
1.开机2.选择单位与比照度。
更换单位〔一般为mm〕，选择比照度〔即屏幕亮度，一直按住会越来越暗，然后变亮〕。
如不需调整那么按。
3.在菜单中选择软脚4.输入S到M的距离〔为输入数字、数字循环增加，确定、数值进入下一位，后退。
〕输入S到联轴器中点位置，一般等于S到M的一半输入S到动设备前支点〔F1〕的距离输入S到动设备后支点〔F2〕的距离5.将联轴器转到12点钟位置，即正上方〔如仪器指示〕。
翻开激光发射器的接收靶，调整激光可调旋钮，使S与M发射器发射的光束均落在对方的接收靶的中央。
按6.如显示器显示，松开显示器要求的螺栓，并拧紧，按并读出数值。
重复上述步骤，直到4个支点都完成测量。
根据读数决定是否存在软脚。
轴系对中用激光仪器找正前，应先进展粗略对中〔误差在2mm内〕，以保证仪器的激光束不脱离接收靶。
对中前先锁紧所有地脚螺栓。
浅谈联轴器对中调节方法
浅谈联轴器对中调节方法对中是将联结在一起的两台设备的运转中心线通过校对调整，使其成为一条直线。
以离心泵为例，泵轴与叶轮、轴套、轴承等转动部件形成离心泵的中心线，电机轴与转子、轴承等转动部件形成电机的中心线，在理想状态下，这两条中心线在通过联轴器联接后互为延续，形成一条直线。
在这种情况下，电机与泵所承受的额外负荷最小，是设备最理想的工作状态。
在某些大型离心式压缩机的出厂说书上，对联轴器的对中精度提出了要求，但大部分中小型离心泵对联轴器对中精度一般没有专门的规定。
本文主要分析探讨了联轴器对中调节的方法，以供参阅。
标签：联轴器;对中;方法一、不对中的方式1、联轴器不对中的症状当泵轴与电机轴不对中运行时，设备会表现出一些典型症状：①设备的振动与噪音增大;②轴承、密封（盘根或机封）、联轴器、转轴提早损坏;③用振动仪测量时，轴承在轴向与径向产生一、二倍频的大振动;④轴承位置有高温甚至大量排出润滑油等现象;⑤基础螺丝有松脱现象;⑥联轴器间隙过大或破损;⑦联轴器有高温现象且橡塑料联轴器会有粉末排出;⑧电机运转电流偏高;⑨轴承损坏在轨道上有180度与内外对称磨损现象。
2、联轴器不对中的有哪些方式造成联轴器不对中的原因有两个：两条轴线在径向上的偏差和在角度上的偏差，一般这两种偏差同时存在。
表现在联轴器的形态上，有以下两种：两半联轴器上张口，或两半联轴器下张口。
其中两半联轴器上张口又分为电机侧联轴器高和电机侧联轴器低两种;两半联轴器下张口又分为电机侧联轴器高和电机侧联轴器低两种。
不对中的危害当联轴器处于不对中状态工作时，会在联轴器上产生很大的应力，严重影响轴、轴承和轴上其它零件的工作，对设备会造成以下伤害：1、设备振动增大;2、噪音增加;3、盘根或机械密封损坏;4、联轴器磨损或损坏;5、轴承损坏;6、效率降低，能耗增加;7、电机过热;8、设备寿命降低等。
甚至引起整臺机器和基础的振动和损坏。
因此，良好的对中可以减少生产损失，延长设备的使用寿命，减缓轴承和密封失效，降低设备的振动，减少联轴节的磨损，降低维修成本，减少耗电。
EASY-LASER
EASY-LASER激光对中仪、Easy-laser D505雷射对心仪Easy-laser，Easy-laser D505激光轴对中仪，D505 Easy-laser
瑞典Easy-laser国内一级代理商上海秋腾贸易有限公司常年低价供应瑞典Easy-laserD505雷射
对心仪Easy-laser，Easy-laser D505激光轴对中仪，D505 Easy-laser。
瑞典Easy-laser激光轴
对中仪的详细介绍：具有个功能。
产品性能可靠，数据准确，操作简单，三个位置即可测出轴对中偏
差情况，同时仪器给出各个地脚的调整量，并且能够实时监测调整过程。
达到快速、准确调整的目的。
瑞典Damalini激光对中仪瑞典DamaliniEasyLaserD80/D150/D200皮带轮对中仪瑞典
DamaliniEasyLaserD400激光轴对中仪瑞典Damalini Easy-LaserD450, D505, D525,D600, D630,
D650, D660, D670 和D800激光轴对中仪。
产品型号：D450/D505/D525/630/650/D670专
业型雷射对心仪D505以联轴器连结的设备，即使采用挠性联轴器也要良好的对心才能避免联轴器
、轴承、轴封等元件快速磨损，传统采用量表对心的方式需要经验丰富的保养师傅才能达到对心要求
精度，否则不但耗时、耗人力，也不易达到标准；此雷射对心仪利用双雷射双量表法的原理，将二个
雷射检测器分别安装于联轴器两侧的转轴上，以9-12-3点钟量测读值，就可以立即检查轴心是否对
准，而且动态监控调整由主机计算出来调整尺寸，除对心精度高之外，更可以节省对心时间一半以上。
发电机对中
2、有针对性的去学。
在得知总装车间要进行发电机对中调试作业任务时，主动与华创方面沟通，我检修人员全程参与了发电机对中操作。
首先，华创人员讲解了发电机对中的必要性和什么情况下需要发电机对中。
如果轴不对中，在联轴节处会有力产生，长时间运行会使联轴器断裂，造成严重故障。
然后，开始讲解激光对中仪的使用方法及注意事项和发电机对中的方法步骤。
注意事项1、激光对中仪是二级激光器，决不能盯着看激光器，决不能将激光射入人眼.2、激光对中仪十分贵重，除探测器表面外，用湿布沾中性肥皂水清洁.用用酒精清洁探测器表面.不要用棉纸，它会擦伤探测器表面.发电机对中方法：1、激光对中仪的安装，将放置TD 的柱杆装入“V”型安装支架.通过“V”型支架底部插入链条.将“V”型支架安装在被测轴上. 将TD-s （探测器）装入柱杆.TD-S为固定端安装在制动盘上，TD-M安装到联轴器与发电机连接处。
调节TD-M端使TD-S端所发信号能够位于TD-M端中心位置。
2、测量TD-S与TD-M的距离输入对中仪，按OK键；再分别测量TD-M到发电机前脚距离和发电机前脚和后脚距离并输入对中仪，按OK键。
得出计算结果。
3、进行垂直对中，旋转TD-s 到12:00 ，查看读数，误差平均值为0，总体和值不大于0.5为合格，否则需要调整发电机的螺栓。
4、进行水平对中，旋转TD-s 到03:00 和09:00方向分别查看读数，若误差平均值为0，总体和值不大于0.5为合格，否则需调节发电机水平位移。
在调节水平位移时，需要用液压装置将发电机顶起，然后利用工装进行左右移动。
5、当水平和垂直对中完毕，用力矩扳手将发电机螺栓拧到规定力矩。
经过这次学习，对发电机对中的方法过程和工具有了了解，并且对发电机对中过程中的注意事项有了一定认识。
为以后风机检修维护时自主进行发电机对中做好了准备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量的过程
一 安装并调整测量单元
测量的过程
二 启动测量程序
测量的过程
三 输入测量所需距离
测量的过程
四 开始测量
谢谢大家
机器的定义
在对中时，将机械的可调部分叫做“可 移动机械”用M表示，另一部分叫做“固定 机械”用S表示。在安装测量单元时，将有 英文字母S的测量单元安装在固定端，将有 英文字母M的测量单元安装在可调端。绝对 不可以安装反。
S端和M端的安装
对中仪的测量点
为了确定在对中时不同的位置，我们操 作者从可移动机械（电机侧）看向固定机 械（泵侧）的一个类似时钟。测量单元处 于垂直向上的位置是12点钟方向，左转 90°为9点钟方向，右转90°为3点钟方向。
激光轴对中仪应用
Байду номын сангаас光对中仪的组成
• • • • • • •
显示单元 两个测量单元（带四向水准仪） 数据连接线 测量用夹具 卷尺 说明书 打印机 充电器 垫片
工作原理
激光对中仪的测量单元上有一个激光二 级管和一个水准仪。当轴转过180°时，任 何的水平不对中和角度不对中会导致两条 激光的相对位置发生变化。 测量单元通过数据线将测量值输入显示 单元，以计算出轴的不对中量，同时显示 机器地脚处的垫片调整量。
