发动机悬置系统隔振问题及解决办法

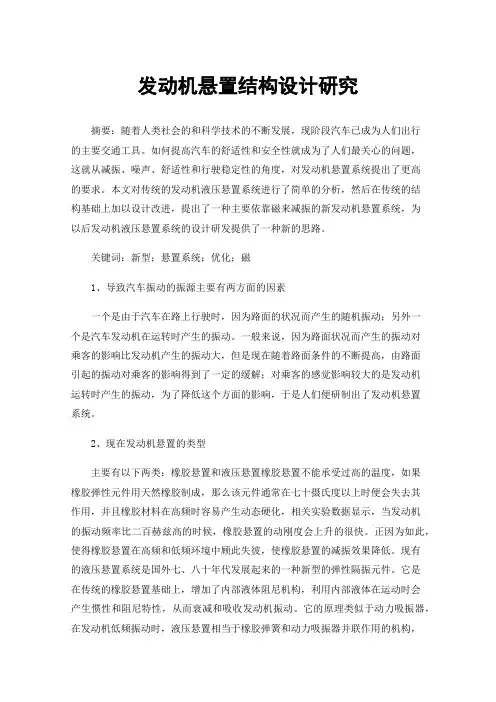

发动机悬置结构设计研究
发动机悬置结构设计研究摘要：随着人类社会的和科学技术的不断发展，现阶段汽车已成为人们出行的主要交通工具。
如何提高汽车的舒适性和安全性就成为了人们最关心的问题，这就从减振、噪声、舒适性和行驶稳定性的角度，对发动机悬置系统提出了更高的要求。
本文对传统的发动机液压悬置系统进行了简单的分析，然后在传统的结构基础上加以设计改进，提出了一种主要依靠磁来减振的新发动机悬置系统，为以后发动机液压悬置系统的设计研发提供了一种新的思路。
关键词：新型；悬置系统；优化；磁1、导致汽车振动的振源主要有两方面的因素一个是由于汽车在路上行驶时，因为路面的状况而产生的随机振动；另外一个是汽车发动机在运转时产生的振动。
一般来说，因为路面状况而产生的振动对乘客的影响比发动机产生的振动大，但是现在随着路面条件的不断提高，由路面引起的振动对乘客的影响得到了一定的缓解；对乘客的感觉影响较大的是发动机运转时产生的振动，为了降低这个方面的影响，于是人们便研制出了发动机悬置系统。
2、现在发动机悬置的类型主要有以下两类：橡胶悬置和液压悬置橡胶悬置不能承受过高的温度，如果橡胶弹性元件用天然橡胶制成，那么该元件通常在七十摄氏度以上时便会失去其作用，并且橡胶材料在高频时容易产生动态硬化，相关实验数据显示，当发动机的振动频率比二百赫兹高的时候，橡胶悬置的动刚度会上升的很快。
正因为如此，使得橡胶悬置在高频和低频环境中顾此失彼，使橡胶悬置的减振效果降低。
现有的液压悬置系统是国外七、八十年代发展起来的一种新型的弹性隔振元件。
它是在传统的橡胶悬置基础上，增加了内部液体阻尼机构，利用内部液体在运动时会产生惯性和阻尼特性，从而衰减和吸收发动机振动。
它的原理类似于动力吸振器，在发动机低频振动时，液压悬置相当于橡胶弹簧和动力吸振器并联作用的机构，可以很好地控制发动机位移量，最大程度的降低振动传递率；在高频振动时，橡胶弹簧单独作用，由于液压悬置的橡胶主簧多采用天然橡胶，具有较小的阻尼，有利于降低振动的传递。

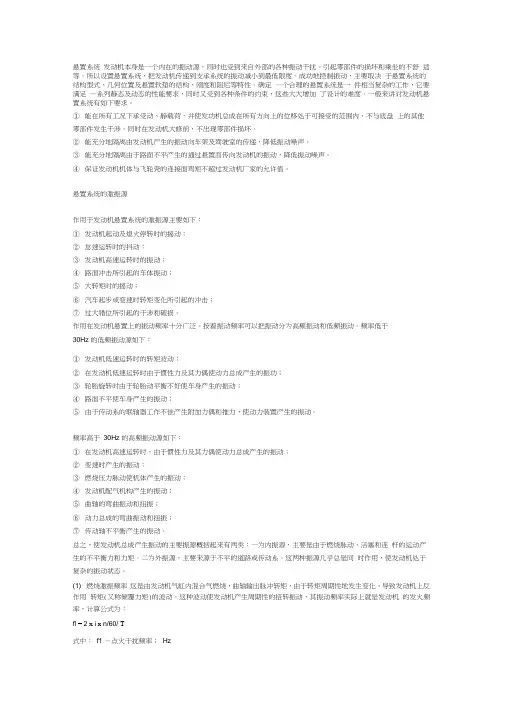

发动机悬置
悬置系统发动机本身是一个内在的振动源，同时也受到来自外部的各种振动干扰。
引起零部件的损坏和乘坐的不舒适等。
所以设置悬置系统，把发动机传递到支承系统的振动减小到最低限度。
成功地控制振动，主要取决于悬置系统的结构型式、几何位置及悬置软垫的结构、刚度和阻尼等特性。
确定—个合理的悬置系统是一件相当复杂的工作，它要满足—系列静态及动态的性能要求，同时又受到各种条件的约束，这些大大增加了设计的难度。
一般来讲对发动机悬置系统有如下要求。
①能在所有工况下承受动、静载荷，并使发功机总成在所有方向上的位移处于可接受的范围内，不与底盘上的其他零部件发生干涉。
同时在发动机大修前，不出现零部件损坏。
②能充分地隔离由发动机产生的振动向车架及驾驶室的传递，降低振动噪声。
③能充分地隔离由于路面不平产生的通过悬置而传向发动机的振动，降低振动噪声。
④保证发动机机体与飞轮壳的连接面弯矩不超过发动机厂家的允许值。
悬置系统的激振源作用于发动机悬置系统的激振源主要如下：①发动机起动及熄火停转时的摇动；②怠速运转时的抖动；③发动机高速运转时的振动；④路面冲击所引起的车体振动；⑤大转矩时的摇动；⑥汽车起步或变速时转矩变化所引起的冲击；⑦过大错位所引起的干涉和破损。
作用在发动机悬置上的振动频率十分广泛。
按着振动频率可以把振动分为高频振动和低频振动。
频率低于30Hz 的低频振动源如下：①发动机低速运转时的转矩波动；②在发动机低速运转时由于惯性力及其力偶使动力总成产生的振功；③轮胎旋转时由于轮胎动平衡不好使车身产生的振动；④路面不平使车身产生的振动；⑤由于传动系的联轴器工作不佳产生附加力偶和推力，使动力装置产生的振动。
频率高于30Hz 的高频振动源如下：①在发动机高速运转时，由于惯性力及其力偶使动力总成产生的振动；②变速时产生的振动；③燃烧压力脉动使机体产生的振动；④发动机配气机构产生的振动；⑤曲轴的弯曲振动和扭振；⑥动力总成的弯曲振动和扭振；⑦传动轴不平衡产生的振动。
悬架常见的故障现象及原因
悬架常见的故障现象及原因悬架是汽车重要的组成部分，它主要负责减震和支撑车身的作用。
悬架系统是一个复杂的机械系统，由多个部件组成，包括弹簧、减震器、悬挂臂、转向节、连杆等。
由于不同的构造和材料，悬架系统在使用中可能会出现各种各样的故障现象。
下面我将介绍一些悬架常见的故障现象及其原因。
1. 悬架过度下沉：这是指车辆的悬架系统下沉过度，减震器拉伸过长。
原因可能是悬架系统中的弹簧失效，无法提供足够的支撑力。
另外，减震器也可能出现损坏或老化，无法正常工作。
2. 悬架过度硬化：这是指车辆的悬架系统过于硬化，导致车身颠簸或不稳定。
原因可能是悬架系统中的弹簧太硬，无法提供充足的减震力。
减震器也可能损坏或老化，无法提供足够的阻尼力。
3. 悬架漏油：减震器在使用过程中可能会发生漏油现象，原因主要是减震器密封件老化或损坏导致油封失效。
漏油的减震器无法正常工作，会导致悬架系统失去减震功能，影响车辆行驶的平稳性。
4. 悬架异响：悬架系统在使用过程中可能会出现各种异响，如嘎嘎声、咔嗒声等。
原因可能是悬架系统中的零部件松动或磨损，如悬挂臂螺栓松动、悬挂球头磨损等。
异响的悬架系统会影响乘坐舒适性，同时也可能对其他零部件造成损坏。
5. 悬架过度摇晃：车辆在行驶过程中，悬架系统过度摇晃，车身不稳定。
原因可能是悬架系统中的防倾杆连接松动或损坏，导致防倾杆无法提供足够的支撑力。
此外，弹簧也可能过软或断裂，无法提供足够的支撑力。
6. 悬架不对称：悬架系统在使用中可能会出现不对称的情况，即一侧悬架高度较低或较高。
原因可能是悬挂弹簧断裂、悬挂臂弯曲或悬挂铰链松动等。
悬架不对称会导致车辆不平衡、行驶偏斜，影响行驶的安全性。
7. 悬架系统漏水：悬架系统中的液压油管可能会出现漏水现象，主要是因为油管老化、损坏或管路连接松动等原因所致。
漏水的悬架系统无法正常工作，会影响车辆的悬挂性能和稳定性。
总结来说，悬架系统的常见故障现象包括悬架过度下沉、悬架过度硬化、悬架漏油、悬架异响、悬架过度摇晃、悬架不对称和悬架系统漏水等。
汽车悬置系统设计指南(一)2024
汽车悬置系统设计指南（一）引言概述：汽车悬置系统是汽车底盘系统的重要组成部分，对于汽车的驾驶稳定性和乘坐舒适性至关重要。
本文旨在提供汽车悬置系统设计的指南，帮助读者了解悬置系统的基本原理和设计要点，从而优化汽车悬置系统的性能与驾驶舒适。
正文内容：一、悬置系统基本原理1. 悬置系统的定义和作用2. 悬置系统的基本组成部分3. 悬置系统的工作原理4. 悬置系统与驾驶稳定性的关系5. 悬置系统与乘坐舒适性的关系二、悬置系统设计要点1. 悬置系统弹簧的选取和设计2. 悬置系统减震器的选择和调整3. 悬置系统阻尼的调节和优化4. 悬置系统材料的选择与优化5. 悬置系统与车体结构的匹配设计三、悬置系统振动控制1. 悬置系统振动类型与特性2. 悬置系统振动控制的方法3. 悬置系统调频器的设计与优化4. 悬置系统振动控制与驾驶稳定性的关系5. 悬置系统振动控制与乘坐舒适性的关系四、悬置系统磨损与维护1. 悬置系统磨损的原因与表现2. 悬置系统磨损程度的检测方法3. 悬置系统磨损的预防与延长寿命的方法4. 悬置系统维护的注意事项5. 悬置系统维护对驾驶稳定性和乘坐舒适性的影响五、悬置系统创新与发展趋势1. 悬置系统新材料的应用2. 悬置系统主动控制技术的发展3. 悬置系统电子化的趋势4. 悬置系统智能化的发展5. 悬置系统可持续发展的方向结论：通过本文的介绍，读者可以更好地理解汽车悬置系统的设计原理和要点，并在实际应用中引导悬置系统的优化与改进。
汽车悬置系统的设计不仅影响驾驶稳定性和乘坐舒适性，也与汽车的安全性和性能密切相关。
因此，合理设计和维护汽车悬置系统对于提高整车的操控性和乘坐舒适性至关重要。
未来，随着汽车技术的飞速发展，悬置系统将面临更多的创新与发展机遇，我们期待悬置系统能够更好地满足人们对于汽车驾驶体验和乘坐舒适性的需求。
汽车常见NVH问题与解决方案

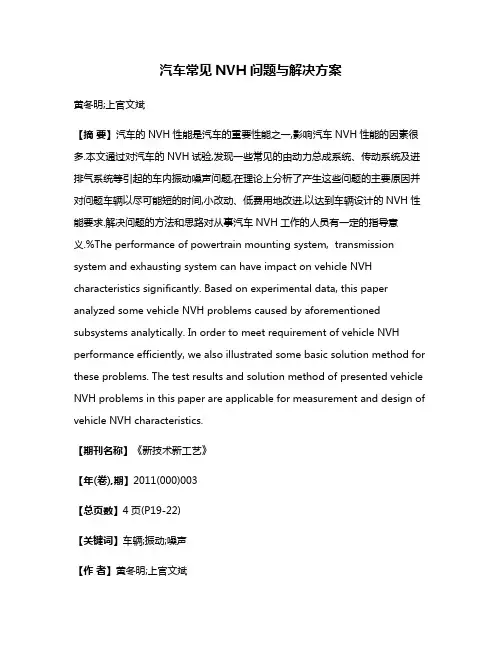

汽车常见NVH问题与解决方案黄冬明;上官文斌【摘要】汽车的NVH性能是汽车的重要性能之一,影响汽车NVH性能的因素很多.本文通过对汽车的NVH试验,发现一些常见的由动力总成系统、传动系统及进排气系统等引起的车内振动噪声问题,在理论上分析了产生这些问题的主要原因并对问题车辆以尽可能短的时间,小改动、低费用地改进,以达到车辆设计的NVH性能要求.解决问题的方法和思路对从事汽车NVH工作的人员有一定的指导意义.%The performance of powertrain mounting system, transmission system and exhausting system can have impact on vehicle NVH characteristics significantly. Based on experimental data, this paper analyzed some vehicle NVH problems caused by aforementioned subsystems analytically. In order to meet requirement of vehicle NVH performance efficiently, we also illustrated some basic solution method for these problems. The test results and solution method of presented vehicle NVH problems in this paper are applicable for measurement and design of vehicle NVH characteristics.【期刊名称】《新技术新工艺》【年(卷),期】2011(000)003【总页数】4页(P19-22)【关键词】车辆;振动;噪声【作者】黄冬明;上官文斌【作者单位】华南理工大学,机械与汽车工程学院,广东,广州,510641;华南理工大学,机械与汽车工程学院,广东,广州,510641【正文语种】中文【中图分类】U467.493汽车NVH性能(NVH即是噪声Noise、振动Vibration和声振粗糙度Harshness 3个英文单词首字母的简写)是评价车辆乘坐舒适性的重要指标。
