【CN209343514U】一种照相机快门红外遥控电路【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920288007.6
(22)申请日 2019.03.07
(73)专利权人 钟粤君
地址 515100 广东省汕头市潮南区司马浦
镇大布上金辉西中学路3号
(72)发明人 钟粤君
(74)专利代理机构 深圳众邦专利代理有限公司
44545
代理人 谭丽莎
(51)Int.Cl.
G08C 23/04(2006.01)
H04N 5/232(2006.01)
H04N 5/235(2006.01)
(54)实用新型名称
一种照相机快门红外遥控电路
(57)摘要
本实用新型公开了一种照相机快门红外遥
控电路，包括发射电路、接收电路、放大电路和执
行电路；所述接收电路用于接收所述发射电路的
红外遥控信号；所述接收电路、放大电路、执行电
路依次顺序触发控制；所述执行电路的继电器常
开触点控制照相机快门电动机工作；本实用新型
通过发射电路发出的红外遥控信号控制接收电
路，进而触发放大电路驱动执行电路工作，通过
其继电器常开触点控制快门电动机动作，从而实
现照相机快门的红外遥控，特别适合于野外动物
拍摄。
权利要求书1页 说明书3页 附图2页CN 209343514 U 2019.09.03
C N 209343514
U
权 利 要 求 书1/1页CN 209343514 U
1.一种照相机快门红外遥控电路，其特征在于，包括发射电路、接收电路、放大电路和执行电路；所述接收电路用于接收所述发射电路的红外遥控信号；所述接收电路、放大电路、执行电路依次顺序触发控制；所述执行电路的继电器常开触点控制照相机快门电动机工作。
2.根据权利要求1所述的一种照相机快门红外遥控电路，其特征在于，发射电路包括电源B2、开关SW2、电阻R10-R11、电容C8-C9、红外发射二极管VD5、三极管VT5和集成电路IC1。
3.根据权利要求2所述的一种照相机快门红外遥控电路，其特征在于，所述电源B2的正极与所述开关SW2的第二端连接；所述开关SW2的第一端分别与所述电容C8的第一端、所述三极管VT5的集电极、所述集成电路IC1的第4-6、14管脚连接；所述电源B2的负极分别与所述红外发射二极管VD5的负极、所述电容C8的第二端、所述集成电路IC1的第7-9、12管脚连接；所述三极管VT5的发射极通过所述电阻R11与所述红外发射二极管VD5的正极连接；所述集成电路IC1的第2管脚与所述电阻R10的第二端连接；所述集成电路IC1的第1管脚与所述电容C9的第二端连接；所述集成电路IC1的第3管脚分别与所述电阻R10的第一端、所述电容C9的第一端连接。
4.根据权利要求2或者3所述的一种照相机快门红外遥控电路，其特征在于，所述电源B2的电压为DC9V；所述红外发射二极管VD5的型号为LD274；所述集成电路IC1的型号为4047BE。
5.根据权利要求1所述的一种照相机快门红外遥控电路，其特征在于，接收电路包括电源B1、开关SW1、电阻R1、R4、电容C1和红外接收二极管VD1。
6.根据权利要求5所述的一种照相机快门红外遥控电路，其特征在于，所述电源B1的正极与所述开关SW1的第二端连接；所述开关SW1的第一端与所述电阻R4的第二端连接；所述电阻R4的第一端分别与所述电阻R1的第一端、所述电容C1的第一端连接；所述电源B1的第二端分别与所述电容C1的第二端、所述红外接收二极管VD1的正极连接；所述电阻R1的第二端与所述红外接收二极管VD1的负极连接。
7.根据权利要求5或者6所述的一种照相机快门红外遥控电路，其特征在于，所述电源B1的电压为DC9V。
8.根据权利要求1所述的一种照相机快门红外遥控电路，其特征在于，执行电路包括电容C6-C7、二极管VD2-VD4、三极管VT4和继电器K1。
9.根据权利要求8所述的一种照相机快门红外遥控电路，其特征在于，所述电容C6的第二端分别与所述二极管VD2的负极、所述二极管VD3的正极连接；所述二极管VD3的负极分别与所述电容C7的第一端、所述三极管VT4的基极连接；所述三极管VT4的集电极分别与所述二极管VD4的正极、所述继电器K1的第二端连接；所述二极管VD4的负极与所述继电器K1的第一端连接；所述电容C7的第二端分别与所述二极管VD2的正极、所述三极管VT4的发射极连接。
10.根据权利要求8或者9所述的一种照相机快门红外遥控电路，其特征在于，所述继电器K1的常开触点控制照相机的开门电动机；所述继电器K1的线圈电阻大于180Ω。
2。
【CN209688425U】一种可伸缩旋转的组合式工业照相机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920196765.5(22)申请日 2019.02.14(73)专利权人 深圳市瑞杰丰华自动化有限公司地址 518000 广东省深圳市宝安区福永街道立新南路201号北方骏亿商务中心6021A(72)发明人 杨远兵 (74)专利代理机构 南京鼎傲知识产权代理事务所(普通合伙) 32327代理人 郭元聪(51)Int.Cl.F16M 11/24(2006.01)F16M 11/08(2006.01)H04N 5/225(2006.01)H04N 5/232(2006.01)(54)实用新型名称一种可伸缩旋转的组合式工业照相机(57)摘要一种可伸缩旋转的组合式工业照相机，它涉及照相机技术领域，具体涉及一种可伸缩旋转的组合式工业照相机。
顶板的下方设有盒体，盒体的底部设有凸出条、盒体的内侧顶部设有伺服电机，伺服电机与盒体固定连接，伺服电机的底部与伸缩杆相连接，伸缩杆的底端穿过设置在盒体下方的照相机壳体与固定齿轮相连接，照相机壳体与伸缩杆的连接处设有轴承，伸缩杆套在轴承的内侧，固定齿轮的前端与传动齿轮相连接，传动齿轮与驱动电机相连接，驱动电机固定在照相机壳体的内侧，照相机壳体的内侧设有摄像仪。
采用上述技术方案后，本实用新型有益效果为：它在盒体内设有伸缩杆，使工业照相机可以伸缩调整高度，并且具备旋转功能。
权利要求书1页 说明书3页 附图2页CN 209688425 U 2019.11.26C N 209688425U权 利 要 求 书1/1页CN 209688425 U1.一种可伸缩旋转的组合式工业照相机，其特征在于：它包含顶板(1)、盒体(2)、凸出条(3)、伺服电机(4)、伸缩杆(5)、固定齿轮(6)、轴承(7)、传动齿轮(8)、驱动电机(9)、照相机壳体(10)、摄像仪(11)、摄像头(12)、数据连接头(13)、状态指示灯(14)，顶板(1)的下方设有盒体(2)，盒体(2)的底部设有凸出条(3)，盒体(2)的内侧顶部设有伺服电机(4)，伺服电机(4)与盒体(2)固定连接，伺服电机(4)的底部与伸缩杆(5)相连接，伸缩杆(5)的底端穿过设置在盒体(2)下方的照相机壳体(10)与固定齿轮(6)相连接，照相机壳体(10)与伸缩杆(5)的连接处设有轴承(7)，伸缩杆(5)套在轴承(7)的内侧，固定齿轮(6)的前端与传动齿轮(8)相连接，传动齿轮(8)与驱动电机(9)相连接，驱动电机(9)固定在照相机壳体(10)的内侧，照相机壳体(10)的内侧设有摄像仪(11)，摄像仪(11)分别与摄像头(12)、数据连接头(13)、驱动电机(9)相连接，照相机壳体(10)的底部中心处设有状态指示灯(14)。
【CN209572075U】一种自带安全警报装置的工业照相机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920196632.8(22)申请日 2019.02.14(73)专利权人 深圳市瑞杰丰华自动化有限公司地址 518000 广东省深圳市宝安区福永街道立新南路201号北方骏亿商务中心6021A(72)发明人 杨远兵 (74)专利代理机构 南京鼎傲知识产权代理事务所(普通合伙) 32327代理人 郭元聪(51)Int.Cl.H04N 5/225(2006.01)G08B 7/06(2006.01)(54)实用新型名称一种自带安全警报装置的工业照相机(57)摘要一种自带安全警报装置的工业照相机，它涉及工业照相机技术领域，具体涉及一种自带安全警报装置的工业照相机。
照相机本体的前端表面与摄像头相连接，照相机本体的上端表面设有警报装置，警报装置的上端表面中心处设有警报灯，照相机本体的底端与音频装置相连接，照相机本体的后端设有控制箱，控制箱内设有微处理器，微处理器分别与警报装置、警报灯、音频装置相连接，控制箱的后端底部设有数据传输端口，控制箱后端底部的右侧设有电源连接端口。
采用上述技术方案后，本实用新型有益效果为：它结构简单，使工业照相机具有安全警报功能，在发生设备故障或人员事故时，方便工作人员第一时间对现场发出警报和指导作业。
权利要求书1页 说明书3页 附图2页CN 209572075 U 2019.11.01C N 209572075U权 利 要 求 书1/1页CN 209572075 U1.一种自带安全警报装置的工业照相机，其特征在于：它包含照相机本体(1)、摄像头(2)、警报装置(3)、警报灯(4)、音频装置(5)、控制箱(6)、微处理器(7)、数据传输端口(8)、电源连接端口(9)，照相机本体(1)的前端表面与摄像头(2)相连接，照相机本体(1)的上端表面设有警报装置(3)，警报装置(3)的上端表面中心处设有警报灯(4)，照相机本体(1)的底端与音频装置(5)相连接，照相机本体(1)的后端设有控制箱(6)，控制箱(6)内设有微处理器(7)，微处理器(7)分别与警报装置(3)、警报灯(4)、音频装置(5)相连接，控制箱(6)的后端底部设有数据传输端口(8)，控制箱(6)后端底部的右侧设有电源连接端口(9)；所述的音频装置(5)包含音频控制器(31)、蜂鸣器(32)、语音音频器(33)，音频控制器(31)设置在音频装置(5)的内侧，音频控制器(31)分别与蜂鸣器(32)、语音音频器(33)相连接，蜂鸣器(32)设置在语音音频器(33)的上方。
【CN209497529U】一种红外半球型摄像机的快速散热装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920676606.5(22)申请日 2019.05.13(73)专利权人 中山科诺信电子有限公司地址 528400 广东省中山市火炬开发区创业路6号2层A区(72)发明人 赖小玲 陈晓东 罗利 文杨龙 (74)专利代理机构 北京东方盛凡知识产权代理事务所(普通合伙) 11562代理人 牟炳彦(51)Int.Cl.H04N 5/225(2006.01)G03B 17/55(2006.01)H05K 7/20(2006.01)(54)实用新型名称一种红外半球型摄像机的快速散热装置(57)摘要本实用新型公开了一种红外半球型摄像机的快速散热装置，包括安装座，所述安装座的内腔固定连接有电源模块，所述安装座的底部固定连接有散热机构，所述散热机构的底部固定连接有监控设备，所述散热机构包括外壳，所述外壳内腔顶部的两侧均固定连接有支杆，所述支杆的底部固定连接有散热扇，所述外壳的两侧均开设有与散热扇配合使用的散热孔，所述外壳内腔的顶部固定连接有处理器。
本实用新型通过安装座、电源模块、散热机构和监控设备的配合使用，能够有效的解决传统红外半球型摄像机不具备散热效果的问题，能够有效的降低长时间运行时产生的大量热量，快速的对热量进行传导，避免了内部元件的损坏，从而增加了使用寿命。
权利要求书1页 说明书3页 附图2页CN 209497529 U 2019.10.15C N 209497529U权 利 要 求 书1/1页CN 209497529 U1.一种红外半球型摄像机的快速散热装置，包括安装座（1），其特征在于：所述安装座（1）的内腔固定连接有电源模块（2），所述安装座（1）的底部固定连接有散热机构（3），所述散热机构（3）的底部固定连接有监控设备（4）。
2.根据权利要求1所述的一种红外半球型摄像机的快速散热装置，其特征在于：所述散热机构（3）包括外壳（5），所述外壳（5）内腔顶部的两侧均固定连接有支杆（6），所述支杆（6）的底部固定连接有散热扇（7），所述外壳（5）的两侧均开设有与散热扇（7）配合使用的散热孔（8），所述外壳（5）内腔的顶部固定连接有处理器（9），所述处理器（9）的底部固定连接有散热片（10），所述外壳（5）内腔的底部固定连接有导热片（11），所述外壳（5）的底部开设有导热孔（12），所述外壳（5）底部的两侧均固定连接有温度传感器（13）。
【CN209913788U】一种无人机射频干扰功放电路【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920200069.7(22)申请日 2019.02.15(73)专利权人 青岛国数信息科技有限公司地址 266000 山东省青岛市崂山区株洲路海信创智谷A1603(72)发明人 张浩 谈世哲 邱卓 (74)专利代理机构 南京常青藤知识产权代理有限公司 32286代理人 龚建良(51)Int.Cl.H03F 3/21(2006.01)H03F 3/193(2006.01)H03F 3/68(2006.01)H03F 1/02(2006.01)(54)实用新型名称一种无人机射频干扰功放电路(57)摘要本实用新型提供一种无人机射频干扰功放电路，包括依次连接的压控振荡器、一级功放电路、二级功放电路、三级功放电路和射频隔离器，所述压控振荡器用于产生射频小信号源，所述一级功放电路、所述二级功放电路和所述三级功放电路内均包括功率放大器，所述一级功放电路功率放大器采用通用放大器且输出增益为12dB，所述二级功放电路功率放大器采用N沟道增强型LDMOSFET且单管输出增益18dB，所述三级功放电路功率放大器采用LDMOS晶体管且单管输出增益18dB。
本实用新型解决现有射频功放设计中的输出功率低，增益低，有效干扰传输距离近的问题。
权利要求书1页 说明书3页 附图2页CN 209913788 U 2020.01.07C N 209913788U权 利 要 求 书1/1页CN 209913788 U1.一种无人机射频干扰功放电路，其特征在于，包括依次连接的压控振荡器、一级功放电路、二级功放电路、三级功放电路和射频隔离器，所述压控振荡器用于产生射频小信号源，所述一级功放电路、所述二级功放电路和所述三级功放电路内均包括功率放大器，所述一级功放电路功率放大器采用通用放大器且输出增益为12dB，所述二级功放电路功率放大器采用N沟道增强型LDMOSFET且单管输出增益18dB，所述三级功放电路功率放大器采用LDMOS晶体管且单管输出增益18dB。

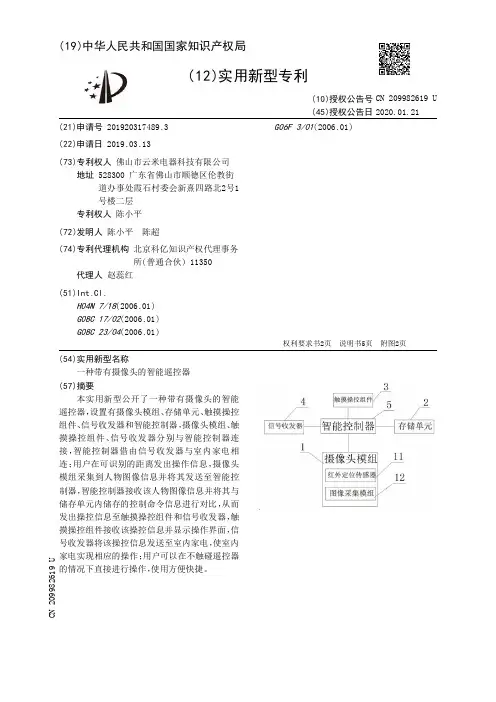

【CN209982619U】一种带有摄像头的智能遥控器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920317489.3(22)申请日 2019.03.13(73)专利权人 佛山市云米电器科技有限公司地址 528300 广东省佛山市顺德区伦教街道办事处霞石村委会新熹四路北2号1号楼二层专利权人 陈小平(72)发明人 陈小平 陈超 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 赵蕊红(51)Int.Cl.H04N 7/18(2006.01)G08C 17/02(2006.01)G08C 23/04(2006.01)G06F 3/01(2006.01)(54)实用新型名称一种带有摄像头的智能遥控器(57)摘要本实用新型公开了一种带有摄像头的智能遥控器，设置有摄像头模组、存储单元、触摸操控组件、信号收发器和智能控制器，摄像头模组、触摸操控组件、信号收发器分别与智能控制器连接，智能控制器借由信号收发器与室内家电相连；用户在可识别的距离发出操作信息，摄像头模组采集到人物图像信息并将其发送至智能控制器，智能控制器接收该人物图像信息并将其与储存单元内储存的控制命令信息进行对比，从而发出操控信息至触摸操控组件和信号收发器，触摸操控组件接收该操控信息并显示操作界面，信号收发器将该操控信息发送至室内家电，使室内家电实现相应的操作；用户可以在不触碰遥控器的情况下直接进行操作，使用方便快捷。
权利要求书2页 说明书5页 附图2页CN 209982619 U 2020.01.21C N 209982619U权 利 要 求 书1/2页CN 209982619 U1.一种带有摄像头的智能遥控器，其特征在于，设置有摄像头模组、触摸操控组件、信号收发器和智能控制器，所述摄像头模组、所述触摸操控组件、所述信号收发器分别与智能控制器连接，所述智能控制器借由信号收发器与室内家电相连；所述摄像头模组用于采集人物图像信息并将人物图像信息发送至智能控制器；所述智能控制器接收摄像头模组发送的人物图像信息并发出操控信息至触摸操控组件和信号收发器；所述触摸操控组件接收智能控制器发送的操控信息并显示操作界面；所述信号收发器根据智能控制器发出的操控将其发送至室内家电进行相应的操作；用户与智能遥控器的距离定义为L，且0﹤L≦1m，在L范围内，用户发出操作信息，摄像头模组采集到人物图像信息并将人物图像信息发送至智能控制器，智能控制器接收摄像头模组发送的人物图像信息并发出操控信息至触摸操控组件和信号收发器，触摸操控组件接收智能控制器发送的操控信息并显示操作界面，信号收发器根据智能控制器发出的操控将其发送至室内家电进行相应的操作。

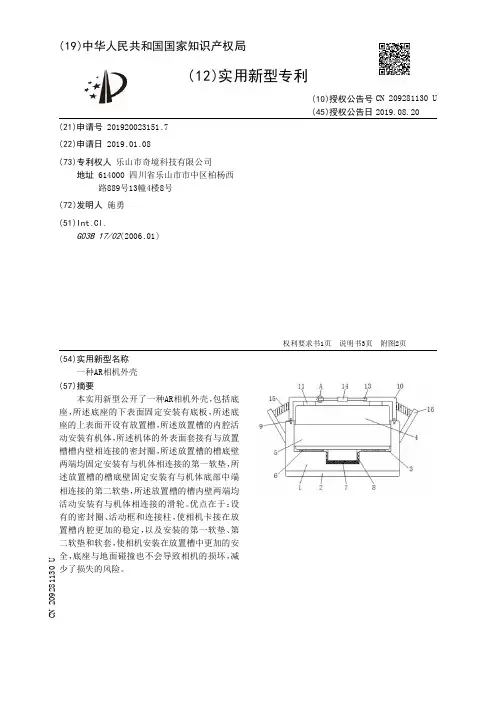

【CN209281130U】一种AR相机外壳【专利】
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920023151 .7 (22)申请日 2019 .01 .08 (73)专利权人 乐山市奇境科技有限公司
地址 614000 四川省乐山市市中区柏杨西 路889号13幢4楼8号
(72)发明人 施勇 (51)Int .Cl .
G03B 17/02(2006 .01)
(10)授权公告号 CN 209281130 U (45)授权公告日 2019.08.20
( 54 )实用新型名称 一种AR相机外壳
( 57 )摘要 本实 用新型公开了一种AR相机外壳 ，包括底
座 ，所述底座的 下表面固定安装有底板 ，所述底 座的上表面开设有放置槽，所述放置槽的内腔活 动安装有机体，所述机体的外表面套接有与放置 槽槽内壁相连接的密封圈 ，所述放置槽的槽底壁 两端均固定安装有与机体相连接的第一软垫，所 述放置槽的槽底壁固定安装有与机体底部中端 相连接的第二软垫，所述放置槽的槽内壁两端均 活 动安装有与机体 相连接的 滑轮。优点在于 ：设 有的 密封圈 、活 动框 和连接柱 ，使 相机卡接在放 置槽内 腔更 加的 稳定 ，以 及安装的 第一软垫 、第 二软垫和软套，使相机安装在放置槽中更加的安 全 ，底座与地面碰撞也不会导致 相机的 损坏 ，减 少了损失的风险。
实用新型内容 [0004] 本实用新型的目的是为了解决现有技术中卡接不稳定的问题，而提出的一种AR相 机外壳。 [0005] 为了实现上述目的，本实用新型采用了如下技术方案： [0006] 一种AR相机外壳，包括底座，所述底座的下表面固定安装有底板，所述底座的上表 面开设有放置槽 ，所述放置槽的内 腔活 动安装有机体 ，所述机体的 外表面套接有与放置槽 槽内壁 相连接的 密封圈 ，所述放置槽的 槽底壁两端均固定安装有与机体 相连接的 第一软 垫 ，所述放置槽的 槽底壁固定安装有与机体底部中 端 相连接的 第二软垫 ，所述放置槽的 槽 内壁两端均活动安装有与机体相连接的滑轮，所述底座的上表面两端均固定安装有合页， 所述底座的上表面两端均活动安装有与合页相连接的活动框，所述活动框的下表面固定安 装有与机体相连接的连接柱，所述活动框远离机体的一端前表面开设有凹槽，所述凹槽的 内腔插接有横板，所述横板的外表面中端套接有防滑套。 [0007] 在上述的一种AR相机外壳中，所述活动框的外表面固定安装有第一弹簧，所述第 一弹簧远离活动框的一端固定安装有与底座相连接的斜板，所述活动框远离机体的一端前 表面固定安装有位于横板前方的卡接装置。 [0008] 在上述的一种AR相机外壳中 ，所述卡接装置包括活动安装在活动框前方的活动 板 ，所述活 动板的 外表面上下两端均固定安装与活 动框 相连接且位于横板前方的 滑块 ，所 述活动板远离横板的外表面固定安装有插杆，所述活动框的前表面固定安装有套接于插杆 外表面的 挡板 ，所述插杆远离活 动板的 一端固定安装有与挡板 相连接的限 位板 ，所述 挡板 的外表面固定安装有套接于插杆外表面且与活动板相连接的第二弹簧。 [0009] 在上述的一种AR相机外壳中，所述滑轮的数量不少于四个，且滑轮的外表面套接 有软套，所述滑轮呈圆形分布在放置槽的内腔壁四周。 [0010] 在上述的一种AR相机外壳中，所述防滑套的厚度为一厘米至三厘米，且防滑套的
【CN209345259U】一种便携式多功能广告影视拍摄设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920189993.X(22)申请日 2019.02.11(73)专利权人 萍乡学院地址 337000 江西省萍乡市安源新区(72)发明人 陈晓 姚松奇 (74)专利代理机构 南昌卓尔精诚专利代理事务所(普通合伙) 36133代理人 贺楠(51)Int.Cl.H04N 5/225(2006.01)A45F 3/14(2006.01)G03B 17/56(2006.01)(54)实用新型名称一种便携式多功能广告影视拍摄设备(57)摘要本实用新型公开了一种便携式多功能广告影视拍摄设备，包括摄像机本体，摄像机本体右侧的底部固定连接有第一固定块，摄像机本体顶部的左侧固定连接有第二固定块。
本实用新型通过第二传动齿轮配合环型槽使固定柱上下移动，固定柱上下移动带动翘杆上下移动，翘杆配合转轴上下移动的同时带动顶杆配合轴销上下移动，顶杆配合滑杆和滑轨上下移动进行限位，顶杆上下移动带动支撑板配合滑槽上下移动，支撑板上下移动配合转轴使L型限位杆与齿轮接触卡紧限制反转，解决了现有的拍摄设备不方便携带的问题，减少了使用者不停换角度拍摄的劳动力，也减少了使用者后续移动至其他场地进行拍摄的工作时间，提升了拍摄设备的实用性。
权利要求书1页 说明书4页 附图2页CN 209345259 U 2019.09.03C N 209345259U权 利 要 求 书1/1页CN 209345259 U1.一种便携式多功能广告影视拍摄设备，包括摄像机本体（1），其特征在于：所述摄像机本体（1）右侧的底部固定连接有第一固定块（2），所述摄像机本体（1）顶部的左侧固定连接有第二固定块（3），所述第一固定块（2）的右侧通过铁环活动连接固定箱（4），所述第二固定块（3）的顶部通过铁环活动连接有卡块（5），所述摄像机本体（1）的左侧通过螺纹活动连接有螺帽（6），所述摄像机本体（1）的底部固定安装有减震垫（7），所述固定箱（4）内壁的右侧固定连接有连接杆（8），所述连接杆（8）的左侧通过轴承座与固定箱（4）内壁的左侧活动连接，所述连接杆（8）的表面且位于固定箱（4）的内部套接有收纳滚桶（9），所述收纳滚桶（9）的表面连通有背带（10），所述背带（10）远离收纳滚桶（9）的一端与卡块（5）的顶部连通，所述连接杆（8）的表面且位于固定箱（4）的内部套接有齿轮（11），所述齿轮（11）位于收纳滚桶（9）的左侧，所述固定箱（4）右侧的底部固定连接有传动杆（12），所述传动杆（12）的左侧贯穿固定箱（4）的右侧并固定连接有第一传动齿轮（13），所述固定箱（4）内壁右侧的底部通过轴承座活动连接有活动杆（14），所述活动杆（14）的左侧固定连接有第二传动齿轮（15），所述第一传动齿轮（13）和第二传动齿轮（15）啮合连接，所述固定箱（4）内壁的底部且位于第一传动齿轮（13）的左侧固定连接有固定杆（16），所述固定杆（16）背侧的顶部通过转轴活动连接有翘杆（17），所述翘杆（17）的右侧且对应第二传动齿轮（15）的位置固定连接有固定柱（18），所述固定柱（18）的右侧与第二传动齿轮（15）的左侧滑动连接，所述翘杆（17）的背侧通过轴销活动连接有顶杆（19），所述顶杆（19）的背侧固定连接有滑杆（20），所述滑杆（20）的背侧与固定箱（4）内壁的背侧滑动连接，所述固定箱（4）的内腔且位于收纳滚桶（9）和第二传动齿轮（15）之间横向滑动连接有支撑板（21），所述支撑板（21）的底部与顶杆（19）的顶部固定连接，所述支撑板（21）的左侧且对应齿轮（11）的位置通过转轴活动连接有L型限位杆（22），所述L型限位杆（22）的背侧与齿轮（11）接触。
【CN209345255U】一种单焦镜头模块【专利】
( 12 )实 用新型专利
(21)申请号 201920141909 .7
(22)申请日 2019 .01 .28
(73)专利权人 厦门力鼎光电股份有限公司 地址 361000 福建省厦门市海沧区新阳工 业区新美路26号1号厂房
(72)发明人 邓莉芬
(74)专利代理机构 厦门市精诚新创知识产权代 理有限公司 35218
2
CN 209345255 U
说 明 书
1/3 页
一种单焦镜头模块
技术领域 [0001] 本实用新型涉及光学镜头领域，尤其涉及一种单焦镜头模块。
背景技术 [0002] 现有的单焦镜头模块一般采用螺纹连接方式将镜头和底座连接，这种结构对于小 尺寸的单焦镜头模块而言 ，存在几个问 题 ：(1) 对分辨率要求较高 ，边缘图 像不均匀导致产 品不良 ；(2)传统镜头的镜框与底座配合，要求管控配合扭力，部品加工难度大，精度要求 高 ；(3) 产品生产扭力管控良 率低 ，生产耗时 ，浪费人力物力 ；(4) 管控扭力出货后还是可能 出现不良品。
3 .如权利要求1所述的单焦镜头模块，其特征在于：所述支撑部的直径略小于所述凸台 顶面的直径。
4 .如权利要求1所述的单焦镜头模块，其特征在于：所述凸台的顶面上还设有溢胶槽， 所述溢胶槽围绕在腔体的四周，并处于所述凸台的顶面的内侧。
5 .如权利要求1所述的单焦镜头模块，其特征在于：所述基座设置有多个贯穿的螺孔。 6 .如权利要求5所述的单焦镜头模块，其特征在于：所述螺孔至少为2个。 7 .如权利要求6所述的单焦镜头模块，其特征在于：所述螺孔的位置处于凸台在底座的 投影之外。 8 .如权利要求1所述的单焦镜头模块，其特征在于：所述基座的底面还设有若干个定位 柱。 9 .如权利要求8所述的单焦镜头模块，其特征在于：所述定位柱至少为2个。
