隔离开关闭锁装置的原理与验收(最全)word资料隔离开关闭锁装置的原理与验收张宝光长春超高压局，吉林，长春摘要：隔离开关加装闭锁装置，是保证工作人员不发生恶性电气误操作的有效手段，因此电气工作人员必须清楚隔离开关闭锁装置的原理，才能正确实现倒闸操作、设备维护、设备验收和异常处理，防止误操作的发生。
关键词：隔离开关；闭锁装置；防止误操作1、前言电力系统的扩建任务空前繁重，有大量的电气设备投入系统运行，这其中不乏有变压器、断路器、隔离开关、互感器、GIS组合电器等电气设备，而这些设备中最容易出现误操作的设备就是隔离开关；近年新参加工作人员逐年增多，专业技术水平偏低，非常容易发生电气误操作事故。
《国家电网公司电力生产事故调查规程》中定义的恶性电气误操作全部与隔离开关有关：带负荷误拉（合）隔离开关、带电挂（合）接地线（接地开关）、带接地线（接地开关）合断路器（隔离开关）。
本文结合工作实际，从隔离开关电气闭锁回路、机械闭锁装置、验收方法等方面进行阐述，为设备零缺陷投产、把好验收关、防止发生恶性电气误操作事故提供借鉴。
2、隔离开关闭锁装置的原理隔离开关的闭锁装置分为电气闭锁和机械闭锁，下面引用生产现场的电气原理图和设备说明书，就电气闭锁原理和机械闭锁原理分别说明。
2.1、隔离开关电气闭锁原理2.1.1、隔离开关电气闭锁的原理，就是利用断路器、隔离开关、接地刀闸等设备的辅助接点，在二次电气控制回路中有条件的连接，形成“与”和“或”的逻辑关系，控制电源回路的接通与断开，从而达到控制一次设备的目的。
接入回路中的辅助接点应满足可靠通断的要求，辅助开关应满足响应一次设备状态转换的要求，电气接线应满足防止电气误操作的要求。
500千伏隔离开关控制回路比较简单，下面引用生产现场的电气原理图，主要对220千伏隔离开关典型并且复杂的控制回路进行说明。
2.1.2、220千伏隔离开关控制回路的闭锁关系a、当线路停送电操作1G刀闸时，必须同时满足如下条件：2GD 接地刀闸在开位（辅助开关常闭接点闭合）；母线接地器在开位（辅助开关常闭接点闭合），1CJD励磁使1CJD常开接点闭合；分、合闸交流接触器（1C、2C常闭接点）互为闭锁接点闭合；分闸、合闸终端接点闭合；热继电器闭接点闭合；停止按钮接点闭合；2G刀闸在开位（辅助开关常闭接点闭合）；线路开关在开位（辅助开关常闭接点闭合）。
闭锁的方式及相关原理讲解
闭锁装置主要分类—电气闭锁
电气闭锁 定义：是利用断路器、隔离开关、接地刀闸的辅助接点、
柜门的行程触点、带电显示器的触点，接通或断开电气操作 电源而实现“五防”闭锁目的。主要用于电动刀闸、地刀的 控制回路。
缺点：二次回路复杂，安装、维护工作量大。 优点：电气闭锁方式闭锁可靠，一般用于同一间隔设备之 间的闭锁，并作为对监控逻辑闭锁方式的一种补充。
闭锁装置主要分类—电气闭锁进线开关
手车试验位置
综合状态指示仪
接地开关 辅助触点
后门行程开关
后门行程开关
闭锁装置主要分类—电磁闭锁
• 电磁闭锁 优点：操作方便，操作过程中没有辅助开锁动作，是防止
误入带电间隔的闭锁环节中不可缺少的闭锁元件。 缺点：易受潮锈蚀导致失灵，维护成本较高。
闭锁装置主要分类—电磁闭锁
技术要求：微机防误装置应保证设备状态与实际一致，可 通过与监控系统通讯实时对位来实现，在通讯中断时，微机 防误应维持通讯断开前的状态，并不得影响微机防误装置的 独立运行。
UT-2000IV型微机防误操作系统工作流程
接受调度 操作命令
开票并打 印操作票
在防误主 机确认状 态
在主机上 进行模拟 预演
执行倒闸 操作
三、电磁防误闭锁
闭锁装置主要分类—机械闭锁
根据防误闭锁要求，带接地开关的户外隔离开并，在主刀闸 和接地刀闸之间设有机械闭锁（联锁结构），以保证主刀分-地 刀闸
220kV刀闸
500kV刀闸
四、高压开关设备的机械防误闭锁
闭锁装置主要分类—高压开关机械闭锁
逻辑防误系统流程图
逻辑闭锁图实例
遥控设备：电脑 钥匙回传，防误 主机向监控系统 发送解锁指令
手动：向电脑钥 匙传输操作序列

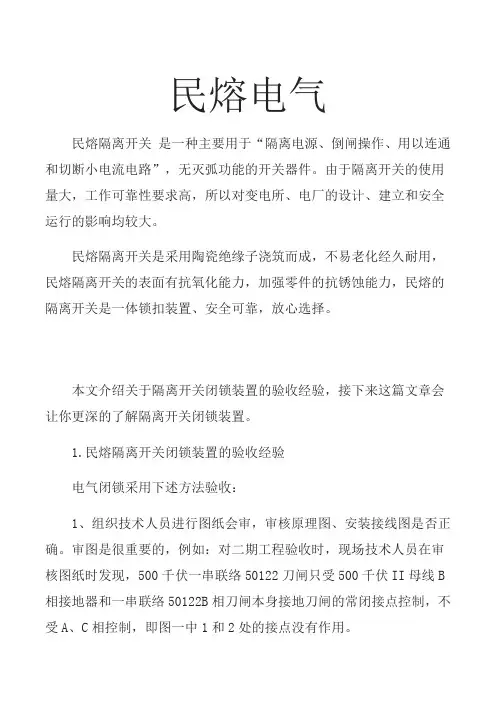

隔离开关闭锁装置验收分析 图文 民熔
民熔电气民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
本文介绍关于隔离开关闭锁装置的验收经验，接下来这篇文章会让你更深的了解隔离开关闭锁装置。
1.民熔隔离开关闭锁装置的验收经验电气闭锁采用下述方法验收：1、组织技术人员进行图纸会审，审核原理图、安装接线图是否正确。
审图是很重要的，例如：对二期工程验收时，现场技术人员在审核图纸时发现，500千伏一串联络50122刀闸只受500千伏II母线B 相接地器和一串联络50122B相刀闸本身接地刀闸的常闭接点控制，不受A、C相控制，即图一中1和2处的接点没有作用。
当A或C相的接地器或接地刀闸在合位，电源仍然从B相回路供电，（图六）中红线部分，起不到电气闭锁的作用（母线接地器和母线侧刀闸只有电气闭锁，没有机械闭锁），而且在500千伏I、II母线停电时试验，证明了判断的正确性，举一反三，合包线50111、501 12、500千伏一串联络50121、梨合线50331、50332刀闸也同样存在操作电气闭锁回路只受B相接地器（接地刀闸）辅助开关常闭接点控制的问题。
这样的问题很容易引发恶性误操作事故。
所以现场技术人员对该回路进行了改进，即：使接地器或接地刀闸的常闭接点串联连接，形成“与”的关系来控制电源端（见图七），从而解决了原回路的设计缺陷，避免了恶性误操作事故的发生。
隔离开关操作前准备工作，电厂内部培训资料，看完收藏，上海民熔对照图纸审核现场端子箱、机构箱内接线是否正确。
2、现场实际传动隔离开关是必须的，因为从多年的验收维护经验看，传动是最直接、最实际的验收方法，一目了然，用事实说话。
变电所防误操作闭锁装置基本原理及运行要求
远方防误操作。
对计算机监控系统的防误闭锁功能，应具有并满足所有一次电气设备的防误操作规则。
新、扩、改建工程验收时，工程建设单位或安装调试单位，应向运行单位提供完整的计算机监控系统闭锁逻辑方案和闭锁逻辑测试（验证）记录表，且作为工程竣工资料进行移交，并保证其正确性和完整性。
运行单位应对工程建设单位或安装调试单位提交的计算机监控系统闭锁逻辑方案和闭锁逻辑测试（验证）记录表进行验证、核查。
四．防误闭锁装置种类、原理、性能、结构及运行要求变电所防止电气误操作闭锁装置到目前种类有：微机防误装置、电气闭锁装置、电磁闭锁装置、机械连锁、机械程序锁、机械锁、带电显示器。
1. 微机防误闭锁的原理微机防误闭锁系统一般由防误主机、电脑钥匙、遥控闭锁控制单元、机械编码锁、电气编码锁等功能元件组成，完成满足电气设备“五防”功能的要求。
微机防误系统在防误主机内，建立防误操作闭锁逻辑数据库，将现场大量的二次电气闭锁回路变为计算机中的防误操作闭锁规则库，防误主机使用规则库对每一次模拟预演操作进行逻辑判断，正确后生成实际操作程序，并将操作内容输送到电脑钥匙中，运行人员按照及电脑钥匙的提示，依次对设备进行操作。
对不符合程序的操作，防误主机拒绝输出内容。
操作结束后，电脑钥匙自动将倒闸操作信息回送给防误主机存储并修改接线方式，同时主机记忆修改后的现场设备实际状态。
微机防误操作装置分为离线式和在线式两种。
下图为微机防误闭锁操作流程（如下图）。
4）电磁闭锁是一种常用在手动操作设备、柜门(网门)等部位五防闭锁，五防电源通过开关、闸刀、接地闸刀的辅助接点，带电显示器的接点来使电磁锁的励磁和失磁达到操作设备的五防闭锁。
电磁闭锁的优点是操作方便，没有辅助动作，在防止误入带电间隔的闭锁环节中是不可缺少的闭锁元件。
，但是在安装使用中也存在以下几个突出问题：①一般来说电磁锁单独使用时，只有解锁功能没有反向闭锁功能。
需要和电气联锁电路配合使用才能具有正反向闭锁功能；②作为闭锁元件的电磁锁结构复杂，电磁线圈在户外易受潮霉坏，绝缘性能降低；③需要敷设电缆，增加额外施工量；④需要串入操作机构的辅助触点。
第4章 隔离开关的控制和闭锁电路课件
4-2 隔离开关的电气闭锁电路
隔离开关闭锁内容
（1）各主电路隔离开关的操作闭锁。闭锁的 目的是防止带负荷拉（合）隔离开关和防 止带接地点合隔离开关。
（2）各接地刀闸的操作闭锁。闭锁的目的是 防止在带电的情况下，合接地刀闸。
（3）各母线接地器的操作闭锁。闭锁的目的 是防止在母线带电的情况下，合母线接地 器。
电气 闭锁 电路
单母线隔离开关闭锁电路
双母线隔离开关闭锁电路
双母线带旁路母线隔离开关 闭锁电路
单母线分段隔离开关闭锁电 路
1
1 2
断路器接线中隔离开关
闭锁电路
单母线隔离开关闭锁电路
组成部分
YA1，YA2：电磁锁开关 QF：断路器 QS1，QS2：隔离开关
闭锁条件
✓ QF断开 ✓ YA1或YA2接通：插 入电钥匙
B. 将电钥匙插入锁内
手柄
C. 利用手柄断开隔离开关
D. 取出电钥匙
（3）需合隔离开关时
自行分析
锁住操作机构 的转动部分， 使操作手柄不 能转动
在电磁力作 用下，锁芯 被吸出
结论
隔离开关只有在断路器处于跳闸位 加上直流 置，且插入电钥匙后才能操作。 操作电源
电气闭锁电路
隔离开关的电气闭锁电路与主电路接线方式有关
构成 原则
(1) 隔离开关控制回路必须受相应断路器的闭锁，以 保证断路器在合闸状态下，不能操作隔离开关， 即避免带电操作隔离开关。
(2) 隔离开关控制回路须受接地刀闸的闭锁，以保证 接地刀闸在合闸状态下，不能操作隔离开关。
(3) 操作脉冲应是短时的，完成操作后，应能自动解 除。
(4) 隔离开关应有所处状态的位置信号。
具备以上条 件方可操作 隔离开关

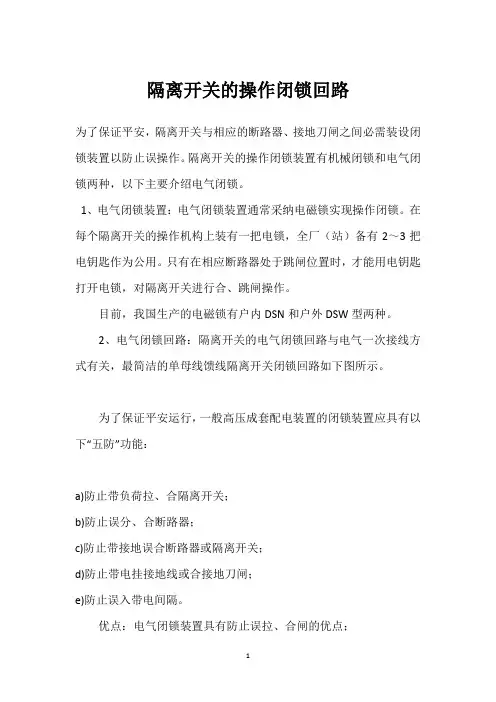

隔离开关的操作闭锁回路
隔离开关的操作闭锁回路
为了保证平安，隔离开关与相应的断路器、接地刀闸之间必需装设闭锁装置以防止误操作。
隔离开关的操作闭锁装置有机械闭锁和电气闭锁两种，以下主要介绍电气闭锁。
1、电气闭锁装置：电气闭锁装置通常采纳电磁锁实现操作闭锁。
在每个隔离开关的操作机构上装有一把电锁，全厂（站）备有2～3把电钥匙作为公用。
只有在相应断路器处于跳闸位置时，才能用电钥匙打开电锁，对隔离开关进行合、跳闸操作。
目前，我国生产的电磁锁有户内DSN和户外DSW型两种。
2、电气闭锁回路：隔离开关的电气闭锁回路与电气一次接线方式有关，最简洁的单母线馈线隔离开关闭锁回路如下图所示。
为了保证平安运行，一般高压成套配电装置的闭锁装置应具有以下“五防”功能：
a)防止带负荷拉、合隔离开关；
b)防止误分、合断路器；
c)防止带接地误合断路器或隔离开关；
d)防止带电挂接地线或合接地刀闸；
e)防止误入带电间隔。
优点：电气闭锁装置具有防止误拉、合闸的优点；
缺点：操作较麻烦，增加了连接用掌握电缆的数目，而且其触点和连线上的缺陷不易被发觉，屋外配电装置的电气闭锁装置因气候等因素会影响直流系统绝缘。
隔离开关的工作原理
隔离开关的工作原理
隔离开关主要由固定触头、动触头、隔离刀片和操作机构等部分组成。
在正常情况下，隔离开关处于闭合状态，电流可以顺利通过。
当需要断开电路时，操作人员通过操作机构将动触头与固定触头分开，同时隔离刀片也被拉开，从而实现了电路的隔离和断开。
隔离开关的工作原理可以简单概括为，通过操作机构控制动触头和固定触头的接通和分开，从而实现电路的通断控制。
在实际应用中，隔离开关通常与其他保护装置配合使用，以确保电路的安全运行。
隔离开关的工作原理还涉及到一些重要的技术参数，如额定电压、额定电流、短时耐受电流等。
这些参数的选择和匹配对于隔离开关的正常工作至关重要。
此外，隔离开关的设计和制造也需要符合相关的国家标准和行业规范，以确保其安全可靠。
隔离开关在电力系统中具有非常重要的作用，它不仅可以用于一般的电路通断控制，还可以用于隔离和检修电气设备。
在电力系统运行中，隔离开关的正确使用和操作对于保障电力系统的安全稳定运行具有重要意义。
总的来说，隔禺开关的工作原理是通过操作机构控制动触头和固定触头的接通和分开，从而实现电路的通断控制。
隔离开关在电力系统中起着非常重要的作用，因此在使用和操作时需要严格遵守相关规程和操作规范，以确保电力系统的安全稳定运行。
隔离开关的工作原理
隔离开关的工作原理隔离开关是一种用于电气系统中的重要设备，它主要用于在维护、检修或紧急情况下隔离电气设备，确保操作人员的安全。
隔离开关的工作原理是通过控制开关的位置来实现对电路的隔离和通断。
接下来，我们将详细介绍隔离开关的工作原理。
首先，隔离开关通过机械传动装置实现对电路的隔离。
当隔离开关处于闭合状态时，机械传动装置将导电部件与断路器连接，电路处于通电状态。
而当隔离开关处于断开状态时，机械传动装置将导电部件与断路器隔离开来，电路处于断电状态。
这种机械传动装置能够确保在操作隔离开关时，电路能够可靠地实现隔离和通断。
其次，隔离开关通过可靠的触点设计来实现对电路的隔离。
隔离开关的触点设计通常采用双触点结构，其中一个触点用于通电，另一个触点用于断电。
当隔离开关处于闭合状态时，通电触点与导电部件连接，电路通电；而当隔离开关处于断开状态时，断电触点与导电部件连接，电路断电。
这种双触点结构能够有效地实现对电路的隔离和通断，确保电路操作的安全可靠。
最后，隔离开关通过可靠的外壳设计来保护操作人员的安全。
隔离开关的外壳通常采用防护等级较高的材料制成，能够有效地防止外部环境的侵入，并且具有一定的防水、防尘性能。
这种外壳设计能够有效地保护隔离开关内部的电气设备，确保操作人员在操作隔离开关时不会受到电气设备的伤害。
总的来说，隔离开关的工作原理是通过机械传动装置、可靠的触点设计和可靠的外壳设计来实现对电路的隔离和通断，确保操作人员的安全。
隔离开关在电气系统中起着非常重要的作用，能够有效地保护电气设备和操作人员的安全。
希望通过本文的介绍，能够加深大家对隔离开关工作原理的理解，确保在实际工作中能够正确、安全地操作隔离开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离开关闭锁装置的原理与验收张宝光长春超高压局，吉林，长春摘要：隔离开关加装闭锁装置，是保证工作人员不发生恶性电气误操作的有效手段，因此电气工作人员必须清楚隔离开关闭锁装置的原理，才能正确实现倒闸操作、设备维护、设备验收和异常处理，防止误操作的发生。
关键词：隔离开关；闭锁装置；防止误操作1、前言电力系统的扩建任务空前繁重，有大量的电气设备投入系统运行，这其中不乏有变压器、断路器、隔离开关、互感器、GIS组合电器等电气设备，而这些设备中最容易出现误操作的设备就是隔离开关；近年新参加工作人员逐年增多，专业技术水平偏低，非常容易发生电气误操作事故。
《国家电网公司电力生产事故调查规程》中定义的恶性电气误操作全部与隔离开关有关：带负荷误拉（合）隔离开关、带电挂（合）接地线（接地开关）、带接地线（接地开关）合断路器（隔离开关）。
本文结合工作实际，从隔离开关电气闭锁回路、机械闭锁装置、验收方法等方面进行阐述，为设备零缺陷投产、把好验收关、防止发生恶性电气误操作事故提供借鉴。
2、隔离开关闭锁装置的原理隔离开关的闭锁装置分为电气闭锁和机械闭锁，下面引用生产现场的电气原理图和设备说明书，就电气闭锁原理和机械闭锁原理分别说明。
2.1、隔离开关电气闭锁原理2.1.1、隔离开关电气闭锁的原理，就是利用断路器、隔离开关、接地刀闸等设备的辅助接点，在二次电气控制回路中有条件的连接，形成“与”和“或”的逻辑关系，控制电源回路的接通与断开，从而达到控制一次设备的目的。
接入回路中的辅助接点应满足可靠通断的要求，辅助开关应满足响应一次设备状态转换的要求，电气接线应满足防止电气误操作的要求。
500千伏隔离开关控制回路比较简单，下面引用生产现场的电气原理图，主要对220千伏隔离开关典型并且复杂的控制回路进行说明。
2.1.2、220千伏隔离开关控制回路的闭锁关系a、当线路停送电操作1G刀闸时，必须同时满足如下条件：2GD 接地刀闸在开位（辅助开关常闭接点闭合）；母线接地器在开位（辅助开关常闭接点闭合），1CJD励磁使1CJD常开接点闭合；分、合闸交流接触器（1C、2C常闭接点）互为闭锁接点闭合；分闸、合闸终端接点闭合；热继电器闭接点闭合；停止按钮接点闭合；2G刀闸在开位（辅助开关常闭接点闭合）；线路开关在开位（辅助开关常闭接点闭合）。
此时按下分或合闸按钮，1G刀闸控制回路电源接通，交流接触器1C或2C线圈励磁，接通电机回路，1G可以分、合闸操作。
2G与1G原理基本相同。
（见图一）b、当倒母线操作1G时，必须同时满足如下条件：2GD接地刀闸在开位（辅助开关常闭接点闭合）；母线接地器在开位（辅助开关常闭接点闭合），1CJD励磁使1CJD常开接点闭合；分、合闸交流接触器（1C、2C常闭接点）互为闭锁接点闭合；分闸、合闸终端接点闭合；热继电器闭接点闭合；停止按钮接点闭合；2G刀闸在合位（辅助开关常开接点闭合）；母联1G 、2G、开关在合位（辅助开关常开接点闭合）。
此时按下分或合闸按钮，1G刀闸控制回路电源接通，交流接触器1C或2C线圈励磁，接通电机回路，1G可以分、合闸操作。
2G与1G原理基本相同。
（见图一、图三、图五）c、当线路停送电操作3G刀闸时，必须同时满足如下条件：3GD1、3GD2接地刀闸在开位（辅助开关常闭接点闭合）；分、合闸交流接触器（1C、2C常闭接点）互为闭锁接点闭合；分闸、合闸终端接点闭合；热继电器闭接点闭合；停止按钮接点闭合；线路开关在开位（辅助开关常闭接点闭合）。
此时按下分或合闸按钮，3G刀闸控制回路电源接通，交流接触器1C或2C线圈励磁，接通电机回路，3G可以分、合闸操作。
（见图一）d、当旁路代线路开关，操作4G刀闸时，必须同时满足如下条件：分、合闸交流接触器（1C、2C常闭接点）互为闭锁接点闭合；分闸、合闸终端接点闭合；热继电器闭接点闭合；停止按钮接点闭合；3GD2接地刀闸在开位（辅助开关常闭接点闭合）；旁路1G或2G在合位（辅助开关常开接点闭合）；旁路4G在合位（辅助开关常开接点闭合）；旁路母线接地器在开位（辅助开关常闭接点闭合）；旁路开关在开位（辅助开关常闭接点闭合）。
此时按下分或合闸按钮，4G刀闸控制回路电源接通（电源取自旁路开关端子箱即：1JPBM、2JPBM），交流接触器1C或2C线圈励磁，接通电机回路，4G可以分、合闸操作。
（见图一、图二、图四）母联代线路原理同上。
e、当操作母线接地器时，必须同时满足如下条件：所有与母线连接的隔离开关都在开位（辅助开关常闭接点闭合），此时按下接地器电磁锁按钮，电磁锁控制回路电源接通，可以用钥匙开锁操作母线接地器。
f、手动操作的接地刀闸的闭锁是电磁锁，电磁锁的原理很简单，利用电磁锁的卡具卡住地刀的传动部位，因此电磁锁既是电气闭锁又是机械闭锁。
例如：2GD电磁锁的电气原理：1G和2G在开位（辅助开关闭接点闭合）；开关在开位（辅助开关常闭接点闭合）。
此时按下电磁锁按钮，电磁锁电源接通励磁，此时可以转动闭锁销针，解除机械闭锁。
（见图一）2.2、隔离开关机械闭锁原理隔离开关机械闭锁装置的原理，就是利用电气设备的机械联动部件，在机械行程的特定部位，形成“挡”和“卡”的制动关系，从而达到控制设备分合的目的。
机械闭锁装置应满足操作灵活、牢固和耐环境条件等使用要求。
如图所示：左侧闭锁板处于闭锁状态，右侧闭锁板处于解锁状态闭锁板处于解锁状态闭锁板处于闭锁状态3、隔离开关闭锁装置的验收经验清楚隔离开关闭锁装置原理后，就可遵循原理进行验收，3.1电气闭锁采用下述方法验收：3.1.1、组织技术人员进行图纸会审，审核原理图、安装接线图是否正确。
审图是很重要的，例如：对二期工程验收时，现场技术人员在审核图纸时发现，500千伏一串联络50122刀闸只受500千伏II 母线B相接地器和一串联络50122B相刀闸本身接地刀闸的常闭接点控制，不受A、C相控制，即图一中1和2处的接点没有作用。
当A 或C相的接地器或接地刀闸在合位，电源仍然从B相回路供电，（图六）中红线部分，起不到电气闭锁的作用（母线接地器和母线侧刀闸只有电气闭锁，没有机械闭锁），而且在500千伏I、II母线停电时试验，证明了判断的正确性，举一反三，合包线50111、50112、500千伏一串联络50121、梨合线50331、50332刀闸也同样存在操作电气闭锁回路只受B相接地器（接地刀闸）辅助开关常闭接点控制的问题。
这样的问题很容易引发恶性误操作事故。
所以现场技术人员对该回路进行了改进，即：使接地器或接地刀闸的常闭接点串联连接，形成“与”的关系来控制电源端（见图七），从而解决了原回路的设计缺陷，避免了恶性误操作事故的发生。
（图六）（图七）3.1.2、对照图纸审核现场端子箱、机构箱内接线是否正确。
3.1.3、现场实际传动隔离开关是必须的，因为从多年的验收维护经验看，传动是最直接、最实际的验收方法，一目了然，用事实说话。
对不能传动的隔离开关，在采取断开刀闸电机电源的措施后，可以传动到接触器，验证闭锁关系的正确性。
3.1.4、现场最有效率也是最合理的验收方式，是工作许可人、工作负责人一同验收，因为涉及到操作安全措施中的接地刀闸，而对运行中的设备在采取可靠安全措施后（断开刀闸操作机构电源），只传动到交流接触器，即传动控制回路即可。
3.2、机械闭锁采用下述方法验收：3.2.1、查看设备说明书，了解机械闭锁原理，熟悉设备结构。
3.2.2、现场检查设备闭锁板、卡具是否牢固。
3.2.3、现场实际传动隔离开关和接地刀闸，检查是否可靠闭锁（制动）。
在新设备验收过程中，现场实际传动是必须的，而且现在新设备基本上是电动操作，如果电气闭锁失灵，电动力比人力大的多，机械闭锁必须得到考验。
举例说明：在现场验收时曾经发生过隔离开关在合位，在校验本身接地刀闸电气闭锁回路时，电气闭锁接线错误，接通接地刀闸电动机回路，由于机械闭锁挡板没有固定牢固，造成接地刀闸合闸，而且电动机回路的热继电器也没有动作。
可见对机械闭锁的实际传动是多么重要。
在这里也建议挡板的固定不应使用顶丝，而应该用有足够强度的销针。
4、结论：只要清楚了隔离开关闭锁装置原理，不仅能熟练的进行隔离开关操作和验收，还可得心应手的解决隔离开关在运行中发生的各种二次回路的异常问题，确保安全生产。
～A11RD1DK1RD1C 2C1C 2C 1C 2C1RD1RD1DK1DK～B～C 12RD13RDC1控制回路1G 控制回路2G 控制回路3G 控制回路4G 合闸分闸合闸分闸合闸分闸合闸分闸合闸分闸合闸分闸合闸分闸合闸分闸合闸分闸合闸分闸图一 线路隔离开关控制回路图二 旁路隔离开关控制回路控制回路1G控制回路2G控制回路4G2GD 电磁锁4GD 电磁锁图三 母联隔离开关控制回路图四 线路和旁路4G 闭锁回路图五 1G 、2G 闭锁回路～A1GDA111CJD 1QA11C12C11CK1RJ11TA14GDLC DLADLB～NN7N9A13A15JHJ1C12QA1JTJ 2C11QA2JHJ 1C22QA2JTJ 2C21QA4JHJ 1C42QA4JTJ 2C42GD 2CJD A21A411G1GDA43A232C11C12CK1A251C22C21CK2RJ21TA22C21C22CK2A27A171C42C41CK4RJ41TA4A45A47N13N11VEMD1VEMD22C41C42CK41G2G A31DS 2DS4G A5A1JGBM1G2GDLADLBDLCN5N3N27N25控制回路1G控制回路2G控制回路4G1GD 电磁锁2GD 电磁锁母线隔离开关闭锁回路2JPBMJ9001G2G4G 至4G VEMD1AVEMD2A VEMD1B VEMD1CVEMD2B VEMD2CDLADLBDLC～NN2N27N29N2BN2AN6N4AN4CN4N8旁路隔离开关闭锁回路解除闭锁回路B 相B 相RD RDIEMD1IIEMD1IEMD2IIEMD2(I)DBM(II)DBM1CJDNI 母隔离开关闭锁回路II 母隔离开关闭锁回路B01I B01I B01I B01IIB05IB05II B03I B03II B03IB03II。
