隔离开关的工作原理
隔离开关原理
隔离开关原理
隔离开关是一种用于隔离电路的开关装置。
它的主要作用是在电源与电路之间建立一个可靠的物理隔离，从而确保电路的安全性和可靠性。
隔离开关的原理是通过切断电路中的电流流动来实现隔离。
它通常由一个绝缘性能良好的切断装置和一个可靠的操作部件组成。
在正常情况下，隔离开关处于闭合状态，电路中的电流可以顺畅地通过。
而在需要隔离电路时，操作部件被启动，使切断装置起到切断电路的作用。
这样一来，电路与电源之间就形成了一道有效的隔离。
隔离开关的设计和制造需要满足一些严格的要求。
首先，它必须能够承受电路中的额定电压和额定电流，并且在关闭状态下具有足够的耐电压能力，以防止漏电或击穿现象发生。
其次，它需要具备良好的耐久性和可靠性，以确保在频繁操作或恶劣环境下能够正常工作。
此外，隔离开关还应具备适当的尺寸和安装方式，以便方便安装和维护。
总之，隔离开关使用简单直观，其原理是通过切断电路中的电流来实现电源与电路之间的隔离。
它在电路隔离、维护和安全操作方面发挥着重要的作用。
哪种是隔离开关的作用原理
哪种是隔离开关的作用原理
隔离开关的作用原理是通过切断电气回路的连接，使得电气设备与电源之间完全隔离，以实现对电气设备的安全操作和维护。
其主要作用包括以下几个方面：
1. 切断电流流通：隔离开关在打开状态时，将电源与电气设备的电路完全切断，阻止电流的流通。
这有助于在维修、清洁以及对设备进行更换或修理时，对设备上的电气部件进行安全操作。
2. 隔离电源：隔离开关通过打开状态，断开电源与电气设备之间的连接，从而断开设备与电源之间的电气联系。
这可以避免电气设备在停机状态下继续受电源供电，减少了电气设备的能耗。
3. 防止电击事故：隔离开关在打开状态时，打断了电源与电气设备之间的电流通路，有效防止了电气设备产生电击风险。
维修人员或操作人员可以在打开隔离开关后，对设备进行维修和操作，而不会受到电流的危险。
总的来说，隔离开关通过切断电流流通和隔离电源安全操作，确保了电气设备的安全性，保护了维修人员和操作人员的安全。
110kv变电站隔离开关工作原理

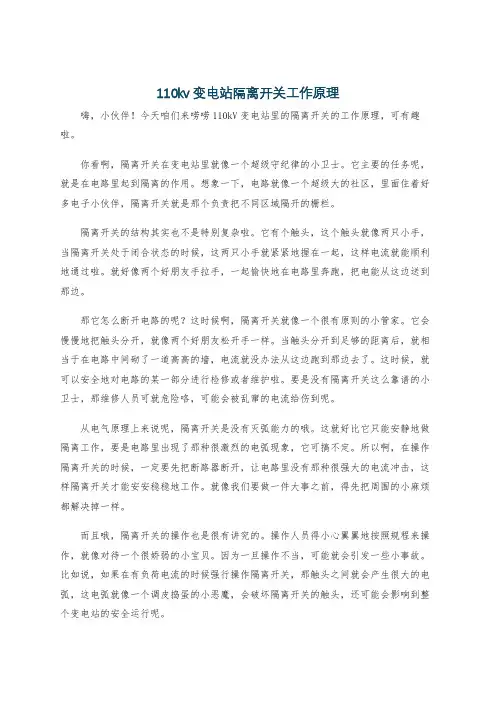

110kv变电站隔离开关工作原理嗨，小伙伴！今天咱们来唠唠110kV变电站里的隔离开关的工作原理，可有趣啦。
你看啊，隔离开关在变电站里就像一个超级守纪律的小卫士。
它主要的任务呢，就是在电路里起到隔离的作用。
想象一下，电路就像一个超级大的社区，里面住着好多电子小伙伴，隔离开关就是那个负责把不同区域隔开的栅栏。
隔离开关的结构其实也不是特别复杂啦。
它有个触头，这个触头就像两只小手，当隔离开关处于闭合状态的时候，这两只小手就紧紧地握在一起，这样电流就能顺利地通过啦。
就好像两个好朋友手拉手，一起愉快地在电路里奔跑，把电能从这边送到那边。
那它怎么断开电路的呢？这时候啊，隔离开关就像一个很有原则的小管家。
它会慢慢地把触头分开，就像两个好朋友松开手一样。
当触头分开到足够的距离后，就相当于在电路中间砌了一道高高的墙，电流就没办法从这边跑到那边去了。
这时候，就可以安全地对电路的某一部分进行检修或者维护啦。
要是没有隔离开关这么靠谱的小卫士，那维修人员可就危险咯，可能会被乱窜的电流给伤到呢。
从电气原理上来说呢，隔离开关是没有灭弧能力的哦。
这就好比它只能安静地做隔离工作，要是电路里出现了那种很激烈的电弧现象，它可搞不定。
所以啊，在操作隔离开关的时候，一定要先把断路器断开，让电路里没有那种很强大的电流冲击，这样隔离开关才能安安稳稳地工作。
就像我们要做一件大事之前，得先把周围的小麻烦都解决掉一样。
而且哦，隔离开关的操作也是很有讲究的。
操作人员得小心翼翼地按照规程来操作，就像对待一个很娇弱的小宝贝。
因为一旦操作不当，可能就会引发一些小事故。
比如说，如果在有负荷电流的时候强行操作隔离开关，那触头之间就会产生很大的电弧，这电弧就像一个调皮捣蛋的小恶魔，会破坏隔离开关的触头，还可能会影响到整个变电站的安全运行呢。
隔离开关在变电站里虽然看起来不是那么起眼，但它的作用可大着呢。
它就像一个默默奉献的小螺丝钉，虽然小，但是缺了它整个变电站这个大机器可能就会运转不灵啦。
隔离开关PPT课件
在发电厂和变电站中的应用
设备隔离
在发电厂和变电站中，隔 离开关被用于隔离带电设 备，以便进行维护和检修 工作。
母线切换
隔离开关可用于母线的切 换操作，实现不同电源或 负载之间的灵活连接。
故障隔离
当发电厂或变电站内发生 故障时，隔离开关可迅速 切断故障部分，保证系统 的安全运行。
在输配电系统中的应用
智能化、数字化发展
借助先进的传感器、控制器和通信技术，实现隔 离开关的智能化、数字化发展，提高电力系统的 自动化水平。
集成化、模块化设计
通过集成化、模块化设计，简化隔离开关的结构 和安装过程，提高产品的可靠性和维护便利性。
THANKS
感谢观看
隔离开关ppt课件
目录
• 隔离开关基本概念与原理 • 隔离开关选型与安装 • 隔离开关操作与维护保养
目录
• 隔离开关在电力系统中的应用 • 隔离开关技术发展趋势与展望
01
隔离开关基本概念与原理
定义及作用
隔离开关定义
一种主要用于“隔离电源、倒闸操 作、用以连通和切断小电流电路”， 无灭弧功能的开关器件。
线路隔离
系统分段
在输配电系统中，隔离开关用于隔离 输电线路，以便进行线路检修和故障 排查。
通过将输配电系统划分为多个独立段， 隔离开关可提高系统的灵活性和可靠 性。
负载切换
隔离开关可实现负载的切换操作，将 负载从一个电源切换到另一个电源， 确保供电的连续性。
在其他领域的应用
电动汽车充电设施
在电动汽车充电设施中，隔离开 关用于隔离充电设备和电网，确 保充电过程的安全性和可靠性。
正常工作。
额定电流
根据电路负载电流选择 合适的隔离开关，避免
《隔离开关》课件
工业自动化
在工业自动化系统中，隔 离开关用于实现设备的控 制和监测。现能源的并网和切换。
CHAPTER 03
隔离开关的选型与设计
选型依据与原则
根据使用环境选型
01
隔离开关应适应所处环境的温度、湿度、压力等条件，确保正
常运行。
根据额定电流和电压选型
CHAPTER 02
隔离开关的应用
在电力系统中的应用
输电线路的停送电操作
母线的分段和联络
隔离开关用于在输电线路检修时，将 检修部分与带电部分隔离，以确保检 修人员安全。
在母线检修或分段运行时，使用隔离 开关来隔离不同段母线之间的电流。
变压器的投切
在变压器检修或投切操作时，使用隔 离开关来隔离变压器的高压侧和低压 侧。
在配电系统中的应用
配电线路的停送电操作
在配电线路检修或故障处理时，使用隔离开关将检修部分与带电 部分隔离。
环网柜和开闭所
在环网柜和开闭所中，隔离开关用于实现电源的接入和切换。
电缆分接箱
在电缆分接箱中，隔离开关用于实现电缆的接入和切换。
在其他领域的应用
01
02
03
轨道交通
在轨道交通系统中，隔离 开关用于实现供电网络的 分段和联络。
CHAPTER 04
隔离开关的安装与维护
安装前的准备与注意事项
01
02
03
04
准备工具与材料
确保准备齐全安装所需的工具 和材料，如螺丝刀、扳手、绝
缘材料等。
检查产品完整性
在安装前，应仔细检查隔离开 关的完整性，确保没有损坏或
缺陷。
确定安装位置
根据电力系统的要求和安全规 范，选择合适的位置进行安装
隔离开关工作原理
隔离开关工作原理开关是电路中常见的元件，广泛应用于各种电子设备中。
它的主要功能是控制电路的通断，实现电路的开闭。
在这篇文档中，我们将介绍开关工作的基本原理。
开关的种类和结构多种多样，常见的有机械开关、电子开关和半导体开关等。
但无论是哪种类型的开关，其基本原理都是通过改变电路的连接状态来控制电流的通断。
下面我们将分别介绍这三种开关的工作原理。
1. 机械开关机械开关是一种通过机械操作实现电路开闭的开关。
它由一个或多个可移动的金属接点和固定的接点组成。
当开关处于开启状态时，可移动接点与固定接点没有接触，电路断开；而当开关处于闭合状态时，可移动接点与固定接点接触，电路闭合。
机械开关的工作原理是依靠机械操作使可移动接点与固定接点接触或分离，从而实现电路的开闭。
2. 电子开关电子开关是一种通过电子元件实现电路开闭的开关。
常见的电子开关是晶体管开关。
晶体管由三个区域组成，即发射区、基区和集电区。
当输入信号通过基区时，可以改变发射区和集电区之间的电阻，从而控制电路的开闭。
电子开关的工作原理是通过控制输入信号电压的变化来改变晶体管的电导状态，从而实现电路的开闭。
3. 半导体开关半导体开关是一种利用半导体材料的特性实现电路开闭的开关。
常见的半导体开关是二极管开关和场效应管开关。
二极管开关是利用PN结的单向导电性实现电路的开闭；而场效应管开关则是通过控制栅极电压来改变导电通道的电阻，从而控制电路的开闭。
半导体开关的工作原理是利用半导体材料的特殊性质，通过改变电压或电流的状态来控制电路的开闭。
总结起来，不同类型的开关在工作原理上有所不同，但它们的共同目标都是实现电路的开闭。
机械开关通过机械操作，电子开关通过电子元件，而半导体开关则利用半导体材料的特性来实现。
这些开关的工作原理在实际应用中起着重要作用，为我们的电子设备提供了可靠的电路控制方式。
隔离开关的工作原理
隔离开关的工作原理隔离开关是一种用于电气系统中的重要设备，它主要用于在维护、检修或紧急情况下隔离电气设备，确保操作人员的安全。
隔离开关的工作原理是通过控制开关的位置来实现对电路的隔离和通断。
接下来，我们将详细介绍隔离开关的工作原理。
首先，隔离开关通过机械传动装置实现对电路的隔离。
当隔离开关处于闭合状态时，机械传动装置将导电部件与断路器连接，电路处于通电状态。
而当隔离开关处于断开状态时，机械传动装置将导电部件与断路器隔离开来，电路处于断电状态。
这种机械传动装置能够确保在操作隔离开关时，电路能够可靠地实现隔离和通断。
其次，隔离开关通过可靠的触点设计来实现对电路的隔离。
隔离开关的触点设计通常采用双触点结构，其中一个触点用于通电，另一个触点用于断电。
当隔离开关处于闭合状态时，通电触点与导电部件连接，电路通电；而当隔离开关处于断开状态时，断电触点与导电部件连接，电路断电。
这种双触点结构能够有效地实现对电路的隔离和通断，确保电路操作的安全可靠。
最后，隔离开关通过可靠的外壳设计来保护操作人员的安全。
隔离开关的外壳通常采用防护等级较高的材料制成，能够有效地防止外部环境的侵入，并且具有一定的防水、防尘性能。
这种外壳设计能够有效地保护隔离开关内部的电气设备，确保操作人员在操作隔离开关时不会受到电气设备的伤害。
总的来说，隔离开关的工作原理是通过机械传动装置、可靠的触点设计和可靠的外壳设计来实现对电路的隔离和通断，确保操作人员的安全。
隔离开关在电气系统中起着非常重要的作用，能够有效地保护电气设备和操作人员的安全。
希望通过本文的介绍，能够加深大家对隔离开关工作原理的理解，确保在实际工作中能够正确、安全地操作隔离开关。
隔离开关的工作原理
隔离开关的工作原理
隔离开关的工作原理是通过控制开关的通断状态，将电路从电源中隔离出来，以达到断电、保护和检修的目的。
具体工作原理如下：
1. 结构组成：隔离开关主要由固定触头、动触头、隔离刀片、操动机构等部分组成。
其中动触头由电动机驱动，可以实现闭合和断开。
2. 闭合过程：当隔离开关处于断开状态时，通过操动机构控制动触头闭合，使得动触头与固定触头接触，从而形成通路。
3. 断开过程：当需要断开电路时，操动机构控制动触头打开，使其与固定触头分离，从而切断电路通路。
4. 隔离功能：在隔离开关打开状态下，由于隔离刀片与电路相隔离，可以有效地将电路与电源隔离开来，不会对电路产生影响。
5. 保护功能：隔离开关能够在电路发生故障时及时切断电源，起到保护电气设备和人身安全的作用。
需要注意的是，隔离开关并不能断开带电负载，因此在使用过程中必须确保先切断电源，再操作隔离开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用。
它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关（disconnector），即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
隔离开关（俗称“刀闸”），一般指的是高压隔离开关，即额定电压在1kV 及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关用于各级电压，用作改变电路连接或使线路或设备与电源隔离，它没有断流能力，只能先用其它设备将线路断开后再操作。
一般带有防止开关带负荷时误操作的联锁装置，有时需要销子来防止在大的故障的磁力作用下断开开关。
